Altivar 58变频器用户手册编程手册User's ManualProgramming ManualAltivar 58用户手册第 2 页编程手册第 34 页User's Manual第 92 页Programming Manual第 124 页1目录34初步建议5带有散热器式及内置 EMC 滤波器的变频器的选择6带有散热器式及内置 EMC 滤波器的变频器的选择7带有散热器式但无 EMC 滤波器的变频器的选择8带有散热器式但无 EMC 滤波器的变频器的选择（1）额定电源电压：最低 U1，最高 U2。

（2）这些功率级别是对最大开关频率在2-4kHz 间而言的，由额定值决定，且为连续运行状态下参数。

开关频率详情参见“技术特性”一节。

下列情况下 ATV-58 可工作在更高的开关频率下：•对于过力矩连续运行，额定值降低一级，例如：ATV-58HD16M2X 工作在 7.5 kW ，ATV-58HD28N4X工作在15 kW，ATV-58HD54N4X 工作在 30 kW•如果功率额定值不降低，不要超过下面的运行条件：每 60 s 周期内累计运行时间最长 36 s (负载系数60 %)。

（3）60s 以内。

（4）这些功率级别是连续工作时最大允许开关频率下给出的(2或4 kHz，由额定值决定)。

（5）在参考类型 ATV-58P iii M2 与 ATV-58P iii N4 之下订购的变频器配备有一个显示模块。

在同样参考类型之下的以字母 Z(ATV - 58HD ii M2XZ与ATV-58HD ii N4XZ)结尾的变频器没有配备显示模块。

附加字母 Z 仅出现在包装上。

9安装在基板式上并带有内置 EMC 滤波器的变频器的选择安装在基板式上并带有内置 EMC 滤波器的变频器的选择（1）额定电源电压：最低 U1，最高 U2。

（2）对于无额外扼流圈的 4 极电机为典型值，除了单相状态下的 ATV-58PU72M2,U90M2 与 D12M2 (7)。

国产施耐德变频器说明书
1、引言
1.1 写上该变频器的名称和型号
1.2 简要介绍变频器的作用和功能
1.3 说明本文档的目的和预期读者
2、安全须知
2.1 告知读者变频器的安全使用必须遵守的规定
2.2 强调使用前需要详细阅读本文档
2.3 提醒使用者正确操作设备以防止意外伤害
3、技术规格
3.1 列出变频器的主要技术参数，如输入电压、输出功率等
3.2 列出其他重要的性能指标，如最大输出频率、过载能力等
4、结构和安装
4.1 描述变频器的外观结构和重要组件
4.2 详细介绍变频器的安装步骤和注意事项
4.3 提供示意图或照片帮助读者更好地理解
5、连接与接线
5.1 说明变频器的主要连接端口及其功用 5.2 提供正确的接线示例和接线图
5.3 解释接线时需要注意的事项和常见错误
6、参数设置与操作
6.1 介绍变频器的参数设置方法和步骤
6.2 列出常用的参数设置项和其功能说明
6.3 详细解释每个参数设置项的作用和影响
7、运行与维护
7.1 简要说明变频器的启动和停止操作
7.2 介绍维护变频器所需的保养措施和周期
7.3 指出常见故障及排除方法
8、故障诊断与维修
8.1 列出常见故障代码和其解读
8.2 提供故障排除流程和步骤
8.3 分析并解释可能发生的故障原因
[附件]
1、技术图纸或示意图
2、变频器的其他辅助工具或配件[法律名词及注释]
1、法律名词1：解释1
2、法律名词2：解释2
：：：
【文档结束】。

施耐德变频器（ATV71L）功能参数说明菜单路径：电梯()→电梯宏() →电机数据（）参数 参数定义 参数设定值范围单位电机控制类型电机的控制类型异步电机闭环选同步电机闭环选电机额定功率异步电机的额定功率 按实际异步电机的额定功率KW电机额定电压异步电机的额定电压 按实际异步电机的额定电压 V电机额定电流异步电机的额定电流 按实际异步电机的额定电流 A电机额定频率异步电机的额定频率 按实际异步电机的额定频率 HZ电机额定速度异步电机的额定速度 按实际异步电机的额定速度 rpm同步电机极对数同步电机的极对数 按实际电机的极数/2同步电机额定电流同步电机的额定电流 按实际同步电机的额定电流 A同步电机额定速度同步电机的额定速度 按实际同步电机的额定速度 rpm同步电机转矩同步电机的额定转矩 按实际同步电机的额定转矩 Nm变频器电流限幅用于限制电机电流电机额定电流(乘以) x 1.8输入A自机自学习用于同步电机进行电机自整定没有进行电机自学习；进行电机自学习请求；已完成电机自学习；菜单路径：电梯()→电梯宏() →电梯数据（）参数 参数定义 参数设定值范围 单位电梯额定速度电梯的额定速度 按实际电梯额定速度 m/s电机额定载重量电梯启动转矩 700 Kg加速时间电梯启动时低速加速时间 3～4 S减速时间电梯减速停车段的减速时间12～30 (12) S 加速始端圆滑系数加速斜坡开始平滑时间 50%加速未端圆滑系数加速斜坡结束平滑时间 50%减速始端圆滑系数减速斜坡开始平滑时间 40%减速未端圆滑系数减速斜坡结束平滑时间 40%斜坡2切换阀值第二段斜坡曲线开始速度设置成电梯的爬行速度(数值=SP3内的值)HZ第2加速时间第2段曲线高速段加速时间3～6 S第2减速时间第2段曲线减速段时间2.0～5 (3.0)（只适用于≤1米梯速）S菜单路径：电梯()→电梯优化() →速度环（） 参数 参数定义 参数设定值范围 单位频率F环稳定性速度环比例增益，调整速度瞬变返回到稳定状态的增益20%频率环增益速度环的积分增益时间，调整速度瞬变的响应时间20%速度环滤波系数异步电机设65 同步电机设100编码器滤波激活编码器滤波常数3 ms 菜单路径：设置()参数 参数定义 参数设定值范围 单位高速频率电机的额定频率（电梯的额定速度）电机的额定频率 HZ菜单路径：电机控制()参数 参数定义 参数设定值范围 单位 最大输出频率电梯超速保护值 电机的额定频率*1.1 HZ菜单路径：电梯()→电梯功能() →预设速度（）参数 参数定义 参数设定值范围 单位预设速度3爬行速度按0.06m/s的速度换算成频率HZ预设速度4SP 4多段速3（三层运行速度）按1.5m/s～1.75m/s的速度换算成频率 * 0.95HZ预设速度5检修速度按 0.2m/s的速度换算成频率 * 0.95HZ预设速度6多段速1（单层运行速度）按1.0m/s的速度换算成频率 * 0.95预设速度7多段速2（两层运行速度）按1.5m/s的速度换算成频率 * 0.95HZ预设速度8多段速4（四层运行速度）按2.0m/s的速度换算成频率 * 0.95电梯起动舒适感调整：菜单路径：电梯()→电梯优化() →起动调整（）→刹车起动（）参数 参数定义 参数设定值范围 单位 刹车机构释放时间刹车机构释放时间延时 1.0 S 刹车释放电流l b r刹车机构释放电流值（-5，-10，+10，+5）约30～50%额定电流值A 制动力方向刹车释放电流功能打开或关闭功能打开菜单路径：电梯()→电梯优化() →起动调整（）→倒溜管理（）参数 参数定义 参数设定值范围 单位 倒溜管理倒溜管理功能打开或关闭倒溜补偿倒溜补偿增益 10～200% (40)倒溜缓冲倒溜阻尼系数 30～100% (50)起始刚度补偿起始刚度补偿 功能打开或关闭激活角度启激活角度系数1～10% (1)刚度增益刚度增益 40～200% (60)电梯停止时舒适感的调整：一．电梯速度≤ 1.0m/s ： 减小减速时间可以增大爬行距离；二．电梯速度>1.0m/s ：单层运行冲层 减小减速时间 减速太快，有冲层现象多层运行冲层减小减速时间一．电梯速度≤1.0m/s ： 增大减速时间可以减小爬行距离； 二．电梯速度>1.0m/s ：单层运行爬行太长增大减速时间 减速太慢，爬行太长多层运行爬行太长增大减速时间停止有倒溜停止时有振动① 有倒溜时，增加刹车抱紧时间② 确认bECd 是否设为0.0s③停止时有提升感，加大减速时间菜单路径：电梯() → 电梯优化() → 停止调整（）参数 参数定义 参数设定值范围单位 bECd零速抱闸时间 0.0 s抱闸抱紧时间0.5s★ 电梯减速时间调整方法：① 菜单路径：电梯() → 电梯功能() → 频率阀值（）参数 参数定义参数设定值范围单位 频率阀值设置减速时间的切换频率单层运行的速度值 HZ备注：如电梯速度≤1.0m/s ：可设置为一半的数值② 菜单路径：电梯() → 电梯功能() → 参数组切换（）参数 参数定义参数设定值范围 单位 2组参数组设置切换2组参数组的内容到频率阀值 HZ选择参数SPS选择此参数组，只能用液晶操作器设定第2减速时间第1组0～频率阀值的单层速度的减速时间4.5～6 S第2组频率阀值～最高速的多层速度减速时间3～5S备注：如电梯速度≤1.0m/s 时,数值不变，为曲线段减速时间监控参数： 端子状态监控：菜单路径：监视() → 输入/输出映像()→逻辑输入LI1至LI8的状态（ LI5I- ）参数 参 数 说 明逻辑输入LI1～LI8状态1亮表示该信号动作，状态0亮表示该信号不动作 电机运行电流监控： 菜单路径：监视() →电流()1. 施耐德变频器（ATV71L ）1.1施耐德变频器电机自学习时的故障显示：故障代码 名称 故障原因 检查措施负载不跟随 编码器反馈速度与给定值不相符1.检查主机编码器；2.重新做主机自学习；角度值误差 电机编码器角度学习不正确 1.确认变频器与电机连接线是否正确；2.确认KMY 接触器接触是否良好； 3.确认主机编码器安装是否牢固；4.重新执行电机自学习；配置错误 变频器PG 卡故障； 1.检修PG 卡接触是否良好；2.更换变频器PG 卡； 编码器故障 编码器反馈故障1.检查变频器内编码器设定的参数；2.检查编码器的连接线；过电流 负载太大电机控制()菜单中最大输出频率设定值不对1.检查负载；2.检查最大输出频率的设定值；电机短路接地短路变频器输出侧短路或接地检查变频器侧输出侧的连接线；超速 驱动负载不稳定或负载太大1.检查编码器接线和抗干扰处理是否正常；2.检查速度环的比例增益设定是否合适；3. 检查编码器是否正常；速度反馈丢失 没有编码器反馈信号 编码器连接线有干扰1.检查编码器的连接线；2.检查编码器连接线的屏蔽层接地是否良好，接到ST-1分频卡上的线接触是否良好；Brake 控制 没有达到刹车释放电流1.检查电机的动力线连接是否正确，有无虚接现象；2.检查KMY 接触器主触点接触是否良好，动力线有无虚接现象；3.检查是否由于厅门锁回路瞬间断开所致；变频器过热 变频器温度太高1.检查变频器的通风情况及周围温度；2.检查变频器的散热风扇运行是否正常；变频器过载 负载电流太大1.检查负载情况；2.检查电机热保护的设置值是否正确；输出缺1相输出缺3相变频器输出缺相1.检查变频器输出端的连接线；2.检查KMY运行接触器； 输入过电压主回路电压太高；电源不稳定有波动；输入缺相 变频器输入缺相输入欠压 变频器输入电压太低检查变频器的输入电源电源切除变频器PWR使能信号端无输入信号自由停车 变频器故障后自由停车模式检查主板到PWR端的连接线IGBT过热 变频器过载1.减小载波频率；2.检查负载情况；3.交换电机的V、W动力线，重新做主机自学习；4.检查安装主机编码器；。

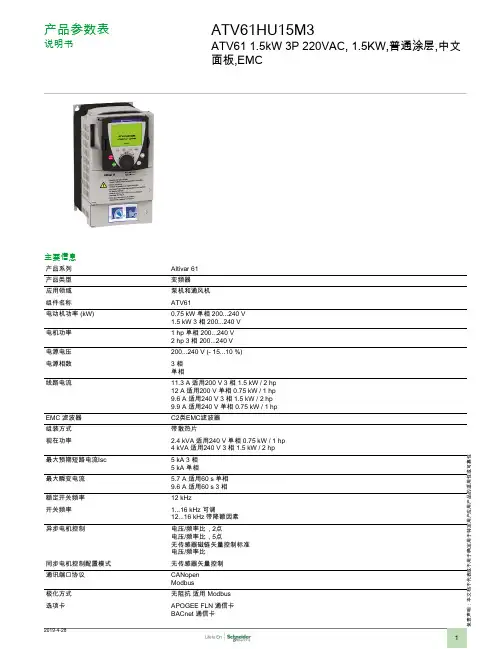

产品参数表说明书ATV61HU15M3ATV61 1.5kW 3P 220VAC, 1.5KW,普通涂层,中文面板,EMC主要信息产品系列Altivar 61产品类型变频器应用领域泵机和通风机组件名称ATV61电动机功率 (kW)0.75 kW 单相 200...240 V 1.5 kW 3 相 200...240 V 电机功率 1 hp 单相 200...240 V 2 hp 3 相 200...240 V 电源电压200...240 V (- 15...10 %)电源相数 3 相单相线路电流11.3 A 适用200 V 3 相 1.5 kW / 2 hp 12 A 适用200 V 单相 0.75 kW / 1 hp 9.6 A 适用240 V 3 相 1.5 kW / 2 hp 9.9 A 适用240 V 单相 0.75 kW / 1 hp EMC 滤波器C2类EMC滤波器组装方式带散热片视在功率2.4 kVA 适用240 V 单相 0.75 kW / 1 hp 4 kVA 适用240 V 3 相 1.5 kW / 2 hp 最大预期短路电流Isc 5 kA 3 相5 kA 单相最大瞬变电流 5.7 A 适用60 s 单相9.6 A 适用60 s 3 相额定开关频率12 kHz开关频率 1...16 kHz 可调12...16 kHz 带降额因素异步电机控制电压/频率比，2点电压/频率比，5点无传感器磁链矢量控制标准电压/频率比同步电机控制配置模式无传感器矢量控制通讯端口协议CANopen Modbus极化方式无阻抗 适用 Modbus 选项卡APOGEE FLN 通信卡BACnet 通信卡责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性控制器内可编程卡DeviceNet 通信卡Ethernet/IP 通信卡Fipio 通信卡I/O 扩展卡Interbus-S 通信卡LonWorks 通信卡METASYS N2 通信卡Modbus Plus 通信卡Modbus TCP 通信卡Modbus/Uni-Telway 通信卡泵站控制卡Profibus DP 通信卡Profibus DP V1 通信卡补充信息产品功能异步电机同步电机电源电压上限170...264 V供电电源频率50...60 Hz (- 5...5 %)电源频率限制47.5...63 Hz连续输出电流8 A 12 kHz, 230 V 3 相4.8 A 12 kHz, 230 V 单相最大输出频率0.1...599 Hz速度范围 1...100 处于开环模式下, 无速度反馈速度精度+/- 10 % 标称滑距 适用 0.2 Tn 至 Tn 转矩变化 不带速度反馈扭矩精度+/- 15 % 处于开环模式下, 无速度反馈瞬时过转矩130 % 标称电机转矩, +/- 10 % 适用 60 秒制动力矩30 % 不带制动电阻器<= 125 % 带有制动电阻器调节回路频率 PI 调节器电机滑差补偿可调自动 无论负载情况可以抑制不可用电压/频率比（2 或 5 点）诊断 1 个LED 红色 状态 设备电压输出电压<= 电源电压电气隔离电源与控制端子之间安装在外壳中的电缆的类型带有一个 IP21 或 IP31 套件 : 3-绞股 IEC 电缆 在…上 40 °C, 铜 70 °C PVC不带安装套件 : 1-绞股 IEC 电缆 在…上 45 °C, 铜 70 °C PVC不带安装套件 : 1-绞股 IEC 电缆 在…上 45 °C, 铜 90 °C XLPE/EPR带有UL 1类套件 : 3-绞股 UL 508 电缆 在…上 40 °C, 铜 75 °C PVC电气连接AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 端子 2.5 mm² / AWG 14L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 端子 6 mm² / AWG 8紧固扭矩AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.mL1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 1.4 N.m / 12.3 lb.内部电源内部电源 用于参考电位计 (1 至 10 kOhm) 10.5 V 直流 +/- 5 %, <= 10 mA 适用 过载和短路保护内部电源 24 V 直流 (21...27 V), <= 200 mA 适用 过载和短路保护来自外部供电 24 V 直流 (19...30 V)模拟量输入数量2模拟量输入类型AI1-/Al1+ 双极差分电压 +/- 10 V 直流, 输入电压 24 V 最大, 分辨率 11位+符号位AI2 软件-可配置电流 0...20 mA, 阻抗 242 Ω, 分辨率 11 位AI2 软件-可配置电压 0...10 V 直流, 输入电压 24 V 最大, 阻抗 30000 Ω, 分辨率 11 位采样时间离散量输入 LI6 (如果配置为逻辑输入的话) 2 ms, +/- 0.5 ms模拟量输入 AI1-/Al1+ 2 ms, +/- 0.5 ms模拟量输入 Al2 2 ms, +/- 0.5 ms模拟量输出 AO1 2 ms, +/- 0.5 ms离散量输入 LI1...LI5 2 ms, +/- 0.5 ms绝对精度AI1-/Al1+ +/- 0.6 % 用于60 °C的温度变动AI2 +/- 0.6 % 用于60 °C的温度变动AO1 +/- 1 % 用于60 °C的温度变动线性度误差AI1-/Al1+ 最大值 +/- 0.15 %AI2 最大值 +/- 0.15 %模拟量输出数量1模拟量输出 型号AO1 软件-可配置电流, 模拟量输出范围 0...20 mA, 阻抗 500 Ω, 分辨率 10 bitsAO1 软件-可配置逻辑输出 10 V, <= 20 mAAO1 软件-可配置电压, 模拟量输出范围 0...10 V DC, 阻抗 470 Ω, 分辨率 10 bits 离散量输出数量2指示装置类型(R1A, R1B, R1C) 可配置的继电器逻辑 NO/NC, 电气寿命 100000 次(R2A, R2B) 可配置的继电器逻辑 NO, 电气寿命 100000 次最大响应时间<= 100 ms 在 STO (安全转矩关闭) 内R1A, R1B, R1C <= 7 ms, 公差 +/- 0.5 msR2A, R2B <= 7 ms, 公差 +/- 0.5 ms最小开关电流 [Imin]可配置的继电器逻辑 3 mA 在…上 24 V DC最大开关电流R1, R2 在…上 阻性（负载） 负载, 5 A 30 V DC, cos phi = 1, 0 msR1, R2 在…上 感性负载 负载, 2 A 30 V DC, cos phi = 0.4, 7 msR1, R2 在…上 阻性（负载） 负载, 5 A 250 V AC, cos phi = 1, 0 msR1, R2 在…上 感性负载 负载, 2 A 250 V AC, cos phi = 0.4, 7 ms离散量输入数量7数字量输入类型(LI1...LI5) 可编程, 24 V 直流, 电压限制 <= 30 V, 有 1 级 PLC, 阻抗 3500 Ω(LI6) 开关-可配置, 24 V 直流, 电压限制 <= 30 V, 有 1 级 PLC, 阻抗 3500 Ω(LI6) 开关可配置 PTC 探头, 0...6, 阻抗 1500 Ω(PWR) 安全输入, 24 V 直流, 电压限制 <= 30 V, 阻抗 1500 Ω离散量输入逻辑LI1...LI5 负逻辑 (漏), < 5 V (状态 0), > 11 V (状态 1)LI1...LI5 负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 1)LI6 (如果配置为逻辑输入的话) 负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 1)LI6 (如果配置为逻辑输入的话) 负逻辑 (漏), < 5 V (状态 0), > 11 V (状态 1)加速和减速倾斜超出刹车能力时的坡道自适应，采用电阻从 0.01 至 9000 s 独立线性可调S, U 或自定义制动至停止采用直流注入保护类型驱动 防止超出限制速度驱动 防止输入相位丢失驱动 控制电路上制动驱动 输入断相驱动 线路电源过压驱动 总线供电欠压驱动 输出相线和接地之间的过流驱动 过热保护驱动 直流总线过压驱动 拆卸电源驱动 电机各相线之间短路驱动 热保护马达 电机断相马达 拆卸电源马达 热保护绝缘电阻> 1 mΩ 在…上 接地 1 分钟 500 V 直流频率分辨率模拟量输入 0.024/50 Hz显示单元 0.1 Hz端口类型 1 RJ45 适用 Modbus 前面板1 RJ45 适用 Modbus 接线端RJ45的针型SUB-D 9 适用 CANopen物理接口2线制RS485 适用 Modbus传输帧RTU 适用 Modbus传输率20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 适用 CANopen4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 适用 Modbus 接线端9600 bps, 19200 bps 适用 Modbus 前面板数据格式8 位, 1 停止, 偶校验 适用 Modbus 前面板8 位, 奇偶 或无可配置的校验 适用 Modbus 接线端地址数 1...247 适用 Modbus1...127 适用 CANopen访问方法从（站） 适用 CANopen标识CE操作位置垂直方向 +/- 10°产品重量 3 kg宽度130 mm高度230 mm深度175 mm环境噪音等级43 dB 符合 86/188/EEC绝缘性能2830 V DC 接地和电源接线端之间4230 V DC 控制和电源接线端之间电磁兼容性符合 IEC 61000-4-2 级别 3符合 IEC 61000-4-11符合 IEC 61000-4-6 级别 3符合 IEC 61000-4-3 级别 3符合 IEC 61000-4-4 级别 4符合标准EN 55011 A 类第 1 组EN 61800-3 环境 1 级别 C2EN 61800-3 环境 2 级别 C2EN/IEC 61800-3EN/IEC 61800-5-1IEC 60721-3-3 第 3C1 类IEC 60721-3-3 第 3S2 类UL 类型 1产品认证CSAC-TickDNVGOSTNOM 117UL污染等级 2 符合 EN/IEC 61800-5-1保护程度IP20 在上方部件 封盖上不带盲板 符合 EN/IEC 60529IP20 在上方部件 封盖上不带盲板 符合 EN/IEC 61800-5-1IP21 符合 EN/IEC 60529IP21 符合 EN/IEC 61800-5-1IP41 在上方部件 符合 EN/IEC 60529IP41 在上方部件 符合 EN/IEC 61800-5-1IP54 对下面的部件 符合 EN/IEC 60529IP54 对下面的部件 符合 EN/IEC 61800-5-1抗振动波峰至波峰 1.5 mm (f = 3...13 Hz) 符合 EN/IEC 60068-2-61 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6抗冲击15 gn 适用 11 ms 符合 EN/IEC 60068-2-27相对湿度 5...95 % 无冷凝 符合 IEC 60068-2-35...95 % 无滴水 符合 IEC 60068-2-3环境温度-10...50 °C 无降容50...60 °C 带降额因素贮存环境温度-25...70 °C工作海拔<= 1000 m 无降容1000...3000 m 电流降额 1%/100m合同保修阶段18 个月。

ATV61变频器针对 0.75 至 2400 kW 三相同异步电机产品泵和风机会消耗大量的能源，特别是在工业环境和基础设施领域。

通过这种新一代的变频器，施耐德电气利用其在速度控制领域中范围广泛的专业技术和技能，协助您提高竞争力，保护您的设施，降低您的维护成本，同时保持环境友好性。

出众的性能、先进的功能...同时又一直强调简便性。

对所有通信网络、应用、用户等开放。

ATV61 标准转矩产品针对您的所有特殊需求提供了独创性的解决方案。

控制您的能耗■其节能可使能耗削减50%。

■在变频器控制下，流量为额定值 80% 时的电机功率仅对应额定功率的50%，而在传统控制方式下则为 95%。

■ATV61 提供多种控制比率：- 二次比率 (Kn2)。

- 电压/频率比 (2 或 5 个点)。

- 节能比：根据施加在设备上的负载来优化能耗。

■减少电流谐波 (直流电抗器、无源滤波器等)。

ATV61前沿产品！强大的产品阵容■ IP20，UL 1 型，三相 200 至 240 V：ATV61 0.75 至 90 kW■ IP20，UL 1 型，三相 380至 480 V：ATV61 0.75 至 630 kW■ IP20，UL 1 型，三相 500 至 690 V：ATV61 2.2 至 800 kW■ IP54，UL 12 型，三相 380 至 480 V：ATV61 0.75 至 90 kW■ IP23/54，柜式变频器，三相 380 至 480 V：ATV61 90 至 1400 kW■ IP23/54，柜式变频器，三相 500 至 690 V：ATV61 90 至 2400 kW■集成 A 级或 B 级 EMC 滤波器。

■适应全世界要求的产品：UL、CSA、CE、C-Tick、DNV、GOST、ATEX ...可扩展的功能基本设备配有多种功能：应用功能、输入/输出、通信网络等等，可通过以下板卡进一步扩展：■输入/输出扩展卡。

施耐德atv61中文说明书一、施耐德变频器atv610说明书1.变频器是干什么的？主要用于驱动交流电动机，让交流电机实现无极调速。

例如用于送风机，用变频器来调节电机转速的快慢，就能改变送风量的大小。

还有很多需要调速的场合，用变频器来调速既简单又节能。

2.高、中、低、压变频器是多少伏的？高压变频器是3KV、6KV 或10KV的，如西门子罗宾康系列，安川的FSDrive-MV1S系列。

中压变频器是660V或1140V的，如ABB的AC5000，丹佛斯的FC200。

低压变频器是220V或380V的，如丹佛斯的FC102，FC360，FC51，西门子的MM440，V20。

二、施耐德变频器atv610说明书变频器的种类有那些？按变换的环节分类（1）交-直-交变频器，则是先把工频交流通过整流器变成直流，然后再把直流变换成频率电压可调的交流，又称间接式变频器，是目前广泛应用的通用型变频器。

（2）可分为交-交变频器，即将工频交流直接变换成频率电压可调的交流，又称直接式变频器；按直流电源性质分类（1）电压型变频器电压型变频器特点是中间直流环节的储能元件采用大电容，负载的无功功率将由它来缓冲，直流电压比较平稳，直流电源内阻较小，相当于电压源，故称电压型变频器，常选用于负载电压变化较大的场合。

（2）电流型变频器电流型变频器特点是中间直流环节采用大电感作为储能环节，缓冲无功功率，即扼制电流的变化，使电压接近正弦波，由于该直流内阻较大，故称电流源型变频器（电流型）。

电流型变频器的特点（优点）是能扼制负载电流频繁而急剧的变化。

常选用于负载电流变化较大的场合。

按主电路工作方法电压型变频器、电流型变频器按照工作原理分类可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照开关方式分类可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照用途分类可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。

施耐德atv61中文说明书ATV61/71PLUS标准柜式变频器内含ATV61/71变频器、断路器、直流电抗器、电机端子和柜门安装的操作面板，集成了适用于起重、物料输送、泵控制等应用的多种功能。

它采用施耐德电气特有的IP54双通道排风柜体设计—功率部分与控制部分采用独立冷却回路，该设计不但有效保证了良好的通风散热，还帮助设备更好抵抗高粉尘、高污染环境。

此外，其主要的电气控制技术继承了ATV61/71的成熟设计，将高性能与先进的功能创造性融合在一起，同时又保持了友好的人机界面和操作方式，性能优异；内含的直流电抗器，有效保护变频器免受高次谐波电流和过载影响，降低对电网的谐波干扰。

ATV61的应用风机：带有强制功能的安全性（故障禁止，选择行进方向和参考速度）。

多泵：通过使用可编程多泵卡，Altivar 61可在管理多个泵时具有灵活性、用户友好性和适应性。

泵类：对于装置欠载保护、过载保护和流体缺失检测保护所需的必要功能。

通过这种新一代的变频器，施耐德电气利用其在速度控制领域中范围广泛的专业技术和技能，协助您提高竞争力，保护您的设施，降低您的维护成本，同时保持环境友好性。

出众的性能、先进的功能...同时又一直强调简便性。

对所有通信网络、应用、用户等开放。

ATV61 标准转矩产品针对您的所有特殊需求提供了性的解决方案。

控制您的能耗ATV61 标准转矩产品针对您的所有特殊需求提供了性的解决方案。

控制您的能耗■其节能可使能耗削减50%。

■在变频器控制下，流量为额定值80% 时的电机功率仅对应额定功率的50%，而在传统控制方式下则为95%。

■ ATV61 提供多种控制比率：- 二次比率(Kn2)。

- 电压/频率比(2 或 5 个点)。

- 节能比：根据施加在设备上的负载来优化能耗。

■减少电流谐波(直流电抗器、无源滤波器等)泵和风机会消耗大量的能源，特别是在工业环境和基础设施领域。

12 3From Battery eFlex5.4kWh eVault Classic & Max 18.5kWh Gateway/Insight Facility port 18 brown-white, (wire 7) green-white (wire 3)Gateway/Insight Facility port 20 brown, (wire 8) blue-white (wire 5)I MAGE 2.2:C ONNECTION WITH THE MODIFIED CABLE AND INSERTED TO THE PINOUTSF ACILITYSchneiderInsightHomeRJ45 Pinout ConverterFrom Battery eFlex5.4kWh eVault Classic & Max 18.5kWhInsightHome port 9 brown-white (wire 7) green-white (wire 3)InsightHome port 11 brown, (wire 8) blue-white (wire 5)eVault Classic 18.5kWhI MAGE 2.4: E XAMPLE OF COMPLETE HARDWARE SETUP BETWEEN 2 E V AULT C LASSIC 18.5K W H AND S CHNEIDER XW P RO .***Closed loop is only compatible for up to 2 batteries connected in parallel. Make sure that each battery are updated to firmware version 7.7. Important! Before paralleling each battery, make sure the voltage difference between them is less than 0.5v from one another. Pairing batteries with voltages above 0.5v may damage parts of your battery due to over surge current. If the battery/ies have voltage differences use the inverter or charge controller to charge the battery/ies up to the desired voltage. Otherwise, place the terminator in one of the communication ports (Both TX and RX are common ports) and the communication cable in the other. Set Battery to Master 1.1. To pair both batteries, turn them on pressing the pushbutton for about 10 seconds and set both batteries to Slave with Parallel Number2. Turnthem off. While batteries are off, connect the communication cables from one battery to another (RS485 ports are common) and end communication with a terminator to the battery that you will choose to be the Slave.2. Turn Both batteries on. Set one of the batteries to Master. Note: The Master battery will communicate directly with the inverter. If paralleling issuccessful, you should hear a clicking sound on both batteries after this step. Insert the remaining Format B Ethernet cable from the Master battery to the Gateway/Insight Home/Insight Facility.3. Cut and strip the end of the Format B cable and connect wire 3 (green/white) to port 9 of the Insight Home (18 on the Gateway & InsightFacility) and wire 5 (blue/white) to port 11 of the Insight Home (20 on the Gateway) as described in Image 2.4.2Slave 2 TerminatoCommunication CableModifiedFrom Battery eFlex5.4kWh eVault Classic & Max 18.5kWhInsightHome port 9 brown-white (wire 7) green-white (wire 3)InsightHome port 11 brown, (wire 8) blue-white (wire 5)From Battery eFlex5.4kWh eVault Classic & Max 18.5kWh InsightHome port 9 brown-white (wire 7) green-white (wire 3) InsightHome port 11 brown, (wire 8) blue-white (wire 5)XW P RO.***Note: Choose a 19200 BAUD Rate for the eVault Max. Otherwise use a 9600 BAUD Rate for the eFlex and the eVault Classic.To confirm that the BMS was successfully integrated into the i nverter you will see the image of the battery’s BMS on the devices section along with the battery’s internal information/parameters.Associate the Battery/’s as House Battery Bank 1Specify The quantity of the batteries connected in parallel.1.Mode Settings**Note: Follow each diagram for parameter settings according to End User’s desired application. For each setting, please input the following closed and open loop settings in case the battery loses communication with the inverter. To view all features, click on Advanced rather than BasicStandard Settings105AH per eFlex360AH per eVAult55A per eFlex100A per eVAult, 140A per eVault Max 55A per eFlex100A per eVAult, 140A per eVault Max 55A per eFlex100A per eVAult, 140A per eVault Max 60A per eFlex170A per eVAult, 170A per eVault Max(Recommended charge per battery/maximum inverter DC charge) = x 100***Note: If DC Coupled, disable AC Coupling*** Note: Disable Grid Selling since Pv is directly connected to meter in AC Coupling settings. Grid-Tied Export***Note: Enabling Enhanced Grid Support (64V, 99%) will allow the charge controllers to fully charge the batteries and then export the excess power to the Grid. Export Block, Grid Peak load shave can be left disabled (Default)Settings for MPPT chargersSelf-Consumption (Zero Grid Export) 565356Recommended charge per battery /maximum DCcharge) = x 100PV array size ÷240V ÷ total inverters.3 StageSettings for MPPT chargers56 53 56 Recommended charge per battery /maximum DCcharge) =x 1003 StageOff-GridSettings for MPPT chargersRecommended charge per battery /maximum DCcharge) = x 100565356***Note: Disable Grid Support, Export Block, Grid Peak load shave.。

异步电动机变频器Altivar 58F带传感器的磁通矢量控制6Altivar 58F 为三相鼠笼式异步电动机变频器，是带有传感器的磁通矢量控制 (FVC) 变频器，弥补了标准Altivar 58 系列的不足。

它能够在低速及复杂的动力学条件下对电机力矩和精度进行控制，如下面场合：－水平和垂直方向物料运输机械；－组合机床。

主要功能：－起动/停止，闭环速度控制，能耗制动及自由停车－可开环运行－可在静止状态下保持电机力矩－节能，PID控制－制动顺序－ +/-速度，S型斜坡，U型斜坡，预置速度，点动 (JOG)－自动搜寻速度捕捉旋转负载 (跟踪起动)－自动限制低速运行时间，电机和变频器保护等功能Altivar 58F为带散热器式变频器 ()，适于正常环境中和装于通风的柜体中。

Altivar 58F使用的宏-配置，可简单快速编程，适用于多种应用领域：物料输送及其它一般应用场合。

配置中每一项均可根据用途进行修改。

作为标准产品的一部分，Altivar 58F具有RS485多点串行口，采用简单Modbus协议进行通信。

该串行接口用来连接PLC、PC 机或其他可编程工具。

具有3 (英语、法语、德语、西班牙语、意大利语) 及配置存储等功能：●操作终端，装在变频器或柜门上 (●PowerSuite 软件包，使用标准PC) ：PowerSuite软件包用于PC Microsoft Windows 95/98或NT4。

●PowerSuite 便携式PC () ：该便携式PC可用于准备、它包括一台惠普“Jornada 420”型掌上电脑终端，运行环境为 Windows CE V2.11。

●Magelis 显示单元，配有点阵显示屏 () ：该显示屏可用于对最多 8 台 Altivar通过附加扩展卡或通讯总线，扩展变频器的功能()。

●I/O 扩展卡：－I/O 口，带模拟输入或编码器脉冲输入，构成速度环。

●通信总线：－支持FIPIO，Uni-Telway/Modbus，Interbus-S，Modbus Plus，As-i 或 Profibus DP通信总线。

ATV71施耐德变频器操作说明一、图形显示终端按钮功能介绍1，图形显示器；2，功能键F1,F2,F3,F4；3，STOP/RESET(停车/复位)按钮；4，RUN(运行)按钮；5，导航按钮；• 按(ENT)： - 保存当前值；1234657- 进入所选菜单或参数；• 转动CW/CCW：- 增大或减小一个值；- 转到下一行或前一行；- 增大或减小给定值，如果通过终端控制功能被激活；6，用于使电机旋转反向的按钮；7，ESC 按钮：中断一个值、一个参数或一个菜单，返回以前的选择。

※注意：如果通过终端控制功能被激活按钮3、4、5 与6 可用于直接控制变频器。

二、图形显示屏描述1，显示行。

在出厂设置模式下显示：变频器状态：如图中RDY；有效控制通道：如图中Term;频率给定值：如图中+0.00Hz;电机内电流：如图中0A。

2，菜单行。

显示当前菜单或子菜单的名称。

3，菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示，每个窗口最多显示5行。

导航按钮所选的行或值反白显示。

4，显示分配给键F1至F4的功能，与这四个键上下对应，例如：功能键是动态的，且具有前后关系。

功能键可通过【1.6命令】给这些键分配其他功能。

5，6，三、变频器状态代码四、设置窗口示例五、第一次通电-设置语言和访问等级设置为Chinese。

六、以后通电屏幕显示如下七、访问参数示例：访问加速斜坡八、变频器菜单的操作方法已经设置过参数的变频器上电时，首先显示变频器的型号，3秒钟以后自动转到【变频器菜单】。

若操作者没有进行操作，10秒后自己转入【DISPLAY显示】，显示内容将根据相关参数设置而改变。

通过按导航按钮或ESC键，用户可以进入【主菜单】。

旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。

一般来说，我们只需要按导航按钮进入【变频器菜单】即可，其余几种很少用。

进入【变频器菜单】后，我们通过旋转导航按钮可以选择【1.1简单启动】、【1.2监视】、【1.3设置】、【1.4电机控制】、【1.5输入输出设置】、【1.6命令】、【1.7应用功能】、【1.8故障管理】等子菜单，被选择的菜单将反白显示。

施耐德变频器说明书施耐德变频器说明书一、概述施耐德变频器是一种用于控制电机转速的电子设备，通过调整输入电压和频率，实现对电机的速度调节。

它可以广泛应用于工业生产中的各种场景，如机械设备、风机、水泵等。

本说明书将详细介绍施耐德变频器的安装、使用、参数设置等方面的内容，以帮助用户正确使用该设备，提高工作效率。

二、安装与连接1. 安装前准备：- 检查设备是否完好无损；- 确认变频器与电机的额定功率匹配；- 确保安装环境符合相关要求，如温度、湿度等。

2. 安装步骤：- 将变频器固定在合适的位置，确保有足够的空间散热；- 连接变频器的电源输入线，并注意接线的正确性；- 连接变频器与电机之间的输出线，确保连接牢固可靠；- 完成上述连接后，进行电气检测，确保设备无短路、接地等问题。

三、使用方法1. 开机与关机：- 通过面板上的电源按钮，按下开机按钮，待设备启动完成后即可正常操作；- 关机时，先停止设备运行，再按下面板上的关机按钮。

2. 参数设置：- 施耐德变频器提供了丰富的参数设置选项，用户可以根据具体需求进行设置；- 通过变频器的面板或者远程控制软件，进入参数设置界面，按照说明进行操作；- 建议用户在设置参数前，先详细阅读设备说明书，熟悉各个参数的含义和作用。

3. 运行控制：- 施耐德变频器支持多种运行控制方式，如手动控制、自动控制、远程控制等；- 用户可以根据应用场景选择合适的控制方式，并根据需要进行调整；- 在运行过程中，用户可通过监控显示屏实时观察变频器的各项参数。

四、故障排除1. 施耐德变频器具备自动故障检测功能，当设备发生故障时，会自动停止运行，并显示相应的故障代码；2. 根据故障代码，在设备说明书中查找相应的故障排除方法；3. 若无法解决故障，建议联系施耐德售后服务中心进行维修处理。

五、注意事项1. 在使用施耐德变频器时，应注意设备的额定功率和工作环境温度范围；2. 严禁非专业人员进行拆卸和维修，以免造成设备损坏或人身安全事故；3. 设备长时间不使用时，应切断电源，以免浪费能源和影响设备寿命；4. 在设备运行过程中，如发现异常情况或有异响产生，应及时停机检查。

ATV71施耐德变频器操作说明一、图形显示终端按钮功能介绍1，图形显示器；2，功能键F1,F2,F3,F4；3，STOP/RESET(停车/复位)按钮；4，RUN(运行)按钮；5，导航按钮；• 按(ENT)： - 保存当前值； 1234657- 进入所选菜单或参数；• 转动CW/CCW：- 增大或减小一个值；- 转到下一行或前一行；- 增大或减小给定值，如果通过终端控制功能被激活；6，用于使电机旋转反向的按钮；7，ESC 按钮：中断一个值、一个参数或一个菜单，返回以前的选择。

※注意：如果通过终端控制功能被激活按钮3、4、5 与6 可用于直接控制变频器。

二、图形显示屏描述1，显示行。

在出厂设置模式下显示：变频器状态：如图中RDY；有效控制通道：如图中Term;频率给定值：如图中+0.00Hz;电机内电流：如图中0A。

2，菜单行。

显示当前菜单或子菜单的名称。

3，菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示，每个窗口最多显示5行。

导航按钮所选的行或值反白显示。

4，显示分配给键F1至F4的功能，与这四个键上下对应，例如：功能键是动态的，且具有前后关系。

功能键可通过【1.6命令】给这些键分配其他功能。

5，6，二〇一二年九月七日星期五三、变频器状态代码四、设置窗口示例第3 页/共10页五、第一次通电-设置语言和访问等级设置为Chinese。

二〇一二年九月七日星期五第5 页/共10页六、以后通电屏幕显示如下二〇一二年九月七日星期五七、访问参数示例：访问加速斜坡八、变频器菜单的操作方法已经设置过参数的变频器上电时，首先显示变频器的型号，3秒钟以后自动转到【变频器菜单】。

若操作者没有进行操作，10秒后自己转入【DISPLAY显示】，显示内容将根据相关参数设置而改变。

通过按导航按钮或ESC键，用户可以进入【主菜单】。

旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。

一般来说，我们只需要按导航按钮进入【变频器菜单】即可，其余几种很少用。

ATV61变频器_ATV61HU15M3施耐德变频器说明书ATV61变频器_ATV61HU15M3施耐德变频器说明书注意事项：在使用本产品前，请仔细阅读本说明书，并严格按照操作要求进行操作。

任何未经授权的改动或操作，施耐德电气不承担任何责任。

故障或问题的解决需由专业人员操作。

第一章：产品概述1.1 产品简介ATV61HU15M3型号是施耐德电气生产的一款变频器。

它具有节能、调速和保护设备等功能，适用于各种应用场合。

1.2 主要特点a) 高性能：ATV61HU15M3具有高时钟频率，高控制精度和高输出电压。

b) 内置保护：具备过电流、过载、过热等故障的保护功能。

c) 多功能IO：支持多种输入输出接口，方便用户应用和连接其他设备。

d) 节能环保：通过控制减速机的输出速度，实现节能效果。

1.3 产品规格a) 输入功率.220V～240V, 50/60Hzb) 输出功率.15KWc) 控制方式：向量控制d) 适用负载：重脉冲负载第二章：安装准备2.1 安装环境要求a) 温度：-10°C～40°Cb) 湿度.20%～90%（无结露）c) 高度：＜1000米d) 电源：要求稳定的供电2.2 安装步骤a) 安装前检查：检查设备包装是否完好，并确认配件齐全。

b) 安装驱动装置：将ATV61HU15M3固定在固定架上，确保稳定安装。

第三章：使用说明3.1 变频器启停操作a) 启动操作：将电源接通，在显示屏上“启动”按钮。

b) 停止操作：“停止”按钮，停止电机的工作。

3.2 变频器调速操作a) 旋钮调速：通过旋转速度调节旋钮，实现电机的调速。

b) 程序控制调速：通过控制面板上的程序设置功能，实现电机的调速。

3.3 故障排除a) 电源故障：检查供电是否正常，如有异常及时更换或修复。

b) 过热故障：检查风扇是否正常工作，如需要更换请联系专业人员。

c) 过载故障：检查负载是否超过额定值，并及时减少负载。

施耐德iCnv说明书
在安装或操作施耐德Icnv之前请您阅读并了解说明书手册。

只有专业人员才能对此变频器进行安装、调节、修理与维护。

1、用户应对与所有设备的保护地有关的大量国际和国内电气标准相符合进行负责。

2、此变频器的许多零件，包括印刷电路板，在线电压下工作，不能触摸这些零件，只能使用绝缘工具。

3、不能触摸那些未受保护的元件或带电的接线条螺钉。

4、不能将PA端与PC端或直流总线电容器短接。

5、在通电或启动与停止变频器之前应安装并关上所有机盖。

6、在对变频器进行维修之前断开所有电源。

7、在变频器的断路器上放置一个“不许合上”的标签。

将断路器锁定在打开位置。

维修变频器之前应断开所有电源，包括可能会带电的外部控制电源。

须等15分钟，以便直流总线电容器放电，然后按照安装手册中给出的直流总线电压测试程序来检查直流电压是否小干45V。

变频器的LED并不是有无直流总线电压的精确指示器。

电击会导致死，或严重伤害。
