KDN系列使用说明书

KDON—1500/型空分设备使用说明书(14023B-SM)目录1、前言----------------------------------------------------------------------------------32、概述----------------------------------------------------------------------------------32、1工作原理--------------------------------------------------------------------------32、2主要技术参数和经济指标------------------------------------------------------32、3成套机组---------------------------------------------------------------------------42、4本空分设备的特点--------------------------------------------------------------42、5流程简述---------------------------------------------------------------------------42、6本空分设备的控制---------------------------------------------------------------53、启动与运转-------------------------------------------------------------------------63、1启动前的准备---------------------------------------------------------------------63、2空压机的启动---------------------------------------------------------------------63、3预冷系统的冲刷和启动---------------------------------------------------------63.、4纯化系统的启动-----------------------------------------------------------------73、5分馏塔系统的启动---------------------------------------------------------------83、6透平膨胀机的启动--------------------------------------------------------------83、7分馏塔系统的冷却和积液------------------------------------------------------83、8对装置精馏工况调整------------------------------------------------------------93、9本设备正常运转时的主要数据------------------------------------------------103、10运转时应注意事项--------------------------------------------------------------114、停车与再启动--------------------------------------------------------------------- 114、1正常情况下的停车--------------------------------------------------------------114、2突然停车-------------------------------------------------------------------------124.、3冷却状态的再启动-------------------------------------------------------------124、4分馏塔的全面吹除置换及加温------------------------------------------------125、维护和安全------------------------------------------------------------------------ 135、1保温材料及吸附剂的添加------------------------------------------------------135、2安全---------------------------------------------------------------------------------136、裸体冷冻--------------------------------------------------------------------------- --131、前言本说明书是KDON—1500/1500型空分设备运转及使用方面的说明书。

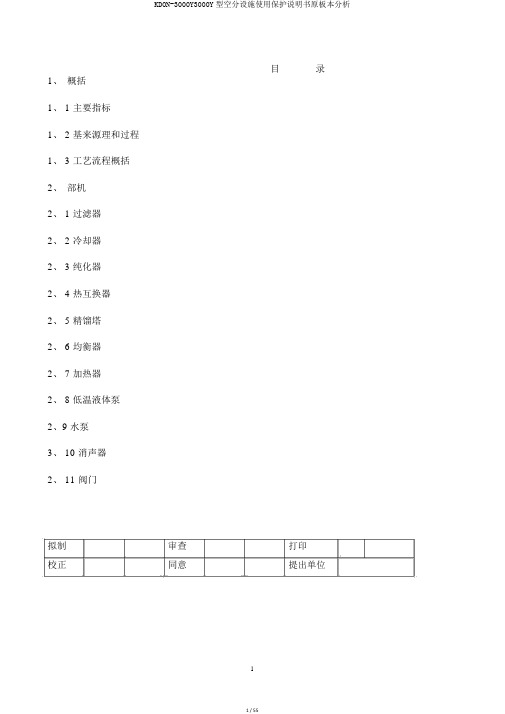

目录1、概括1、 1 主要指标1、 2 基来源理和过程1、 3 工艺流程概括2、部机2、 1 过滤器2、 2 冷却器2、 3 纯化器2、 4 热互换器2、 5 精馏塔2、 6 均衡器2、 7 加热器2、 8 低温液体泵2、9 水泵3、 10 消声器2、 11 阀门拟制审查打印校正同意提出单位3、空分设施的启动3、 1 起动应具备的条件3、 2 起动准备3、 3 冷却阶段3、 4 积液和调整阶段3、 5 装置安全操作举措3、 6 重要的操作数据4、装置的管理4、 1 正常操作4、2 保护4、 3 故障及其清除5、泊车和加温5、 1 泊车和从头起动5、 2 分馏塔全面加温6、安全规程6、 1 空气及空气组份的一般特征6、 2 安全注事项6、 3 安全举措6、 4 绝热资料的使用1、概括1、 1 主要指标1、 1、 1 设计工况（查核工况）产品产量（ Nm3/h）纯度出冷箱压力MP a(A)液氧2690 99.6% O2 0.2 液氮3000 ≤ 1 PPm O2 0.3 低压氧气510 99.6% O2 0.116低压氮气5000 ≤ 1PPm 20.108O精液氩125 ≤2 PPm O2≤3 PPm N2 ~0.2 高纯液氧10 99.9995%O2 ~0.2 1、 1、 2 期望工况一产品产量（ Nm3h）纯度出冷箱压力PM a(A)液氧3200 99.6% O2 0.2 液氮2430 ≤ 1 PPm O2 0.3 低压氮气125 ≤ 1 PPm 20.108O精液氩125 ≤2 PPm O2≤3 PPm N2 ~0.2 高纯液氧10 99.9995%O2 ~0.2 1、 1、 3 期望工况二产品产量（ Nm3/h）纯度出冷箱压力a PM (A)液氧2180 99.6% O2 0.2 液氮3560 ≤ 1 PPm 20.3O低压氧气1020 99.6% O2 0.116 低压氮气4500 ≤ 1 PPm 20.108O精液氩120 ≤2 PPm O2≤3 PPm N2 ~0.2 高纯液氧10 99.9995%O2 ~0.21、2 基来源理和过程空气分其他基来源理，是利用液化空气中各组份沸点的不一样而将各组份分别开来。

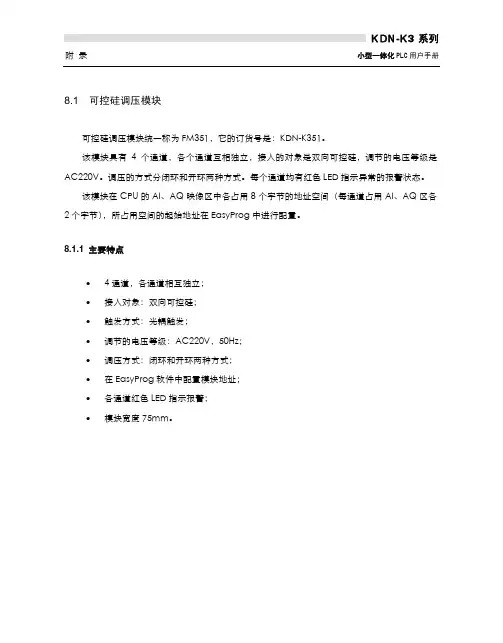

8.1 可控硅调压模块可控硅调压模块统一称为FM351，它的订货号是：KDN-K351。

该模块具有4个通道，各个通道互相独立，接入的对象是双向可控硅，调节的电压等级是AC220V。

调压的方式分闭环和开环两种方式。

每个通道均有红色LED指示异常的报警状态。

该模块在CPU的AI、AQ映像区中各占用8个字节的地址空间（每通道占用AI、AQ区各2个字节），所占用空间的起始地址在EasyProg中进行配置。

8.1.1 主要特点•4通道，各通道相互独立；•接入对象：双向可控硅；•触发方式：光耦触发；•调节的电压等级：AC220V，50Hz；•调压方式：闭环和开环两种方式；•在EasyProg软件中配置模块地址；•各通道红色LED指示报警；•模块宽度75mm。

8.1.2 前面板示意图FM35112744335671. 指示灯2. 通道号6. 订货号3. 接线端子4. 端子标示7. M4螺钉安装孔5. 产品名称B AC D.**.**图8-1 KDN-K351前面板图8.1.3 端子接线图图8-2 KDN-K351接线图8.1.4 输出、输入值表示格式FM351模块共有4个通道，每个通道在CPU的AI、AQ映像区中各占用2个字节的地址空间。

该模块所占用空间的起始地址在EasyProg软件中进行配置。

¾各通道输出地址中的数据定义高字节存放控制方式（1为开环，2为闭环），低字节存放设定的电压值。

当选择开环控制方式时，FM351根据出厂时的校准值自动为该通道设定的电压值选择一个可控硅触发角（若设定值大于AC220V则按AC220V触发），用这个触发角去触发可控硅。

当选择闭环控制方式时，FM351根据该通道设定的电压值连续修正触发角，让电压的反馈值不断趋近设定值。

每个通道输出高字节一定设为1或2，不能设为其它值。

即使该通道不使用也要设定！¾各通道输入地址中的数据定义高字节存放报警状态值，低字节存放实际电压的反馈值，如下表：报警状态值 代表的状态 此时电压反馈值的含义0 正常 实际的电压值1 线路断路 02 可控硅全导通 2203 无响应 04 电压偏差过大 实际的电压值。

KDN-1200型制氮设备使用说明书苏州市兴鲁空分设备科技发展有限公司2014年07月KDN－1200型制氮设备使用说明书目录前言第一章、KDN－1200型制氮设备介绍一、主要技术参数二、流程简述三、各单机简要介绍四、安全性第二章、KDN－1200型制氮设备的操作一、概述二、单机试车前的准备与检查工作三、空压机与空气过滤器的单机试车四、纯化器的试车，吸附剂的高温（活化）再生五、冷箱的加温吹除（加温解冻）六、裸冷七、冷箱加温吹除八、裸冷后的处理九、填充珠光砂十、全套装置的启动操作十一、正常运转的操作与维护十二、正常停车操作十三、短期停车操作十四、临时停车后启动十五、检查与维护KDN－1200型制氮设备使用说明书前言关于深冷法空分设备的基础知识、基本原理和操作要点请参阅本公司编写的《小型空分设备的基础知识和操作》小册子。

因此，在这本说明书中，将不再讲述深冷法空气分离的基本原理和安全技术等内容，只介绍该空分设备的一些具体操作。

用户除阅读领会本操作说明书的内容外，还应同时阅读领会《小型空分设备的基础知识和操作》中的全部内容，即理论部分。

也就是说：《小型空分设备的基础知识和操作》这本小册子是该操作说明书不可分割的组成部分。

尽可能深入掌握深冷法空气分离的原理和安全技术，将对操作带来极大的帮助。

操作说明中难免会有重复和遗漏的地方，关键要领会其精神实质。

只要掌握了深冷法空气分离的原理和操作要令，时时注意不超压、保持压力稳定不使吸附器压力过低，注意保护好透平膨胀机等运动机器，就可以操作好空分设备。

要不断总结经验和体会，掌握每只阀门（尤其是节流阀等重要阀门）变动时对各参数的影响，就能不断加深认识，成为一名熟练的操作人员。

第一章：KDN—1200型制氮设备介绍露点：≤－70℃起动时间：～12h加温时间：～24h设备运行周期：24个月（两次大加温间隔期）注：分馏塔不加温，空压机等短期停车，更换易损件视作连续运转。

二、流程简述空气经自洁式空气过滤器，清除大部分灰尘和机械杂质后被空压机吸入，经压缩后空气压力提高到~0.74MPa，压缩空气经回热器和后冷却器被冷却到～40℃左右。

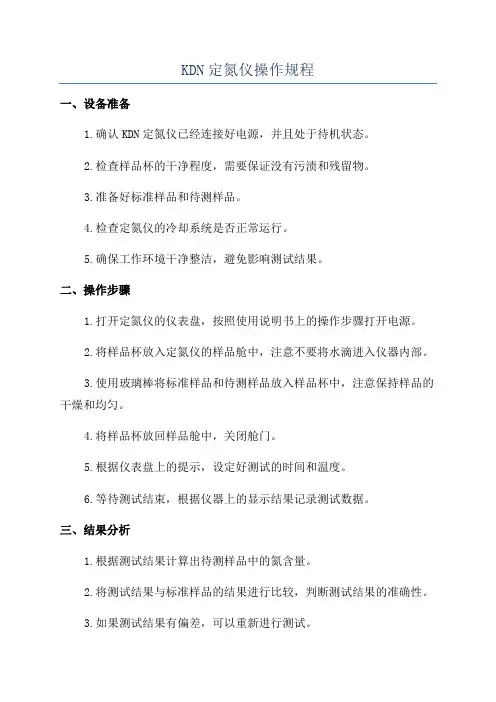

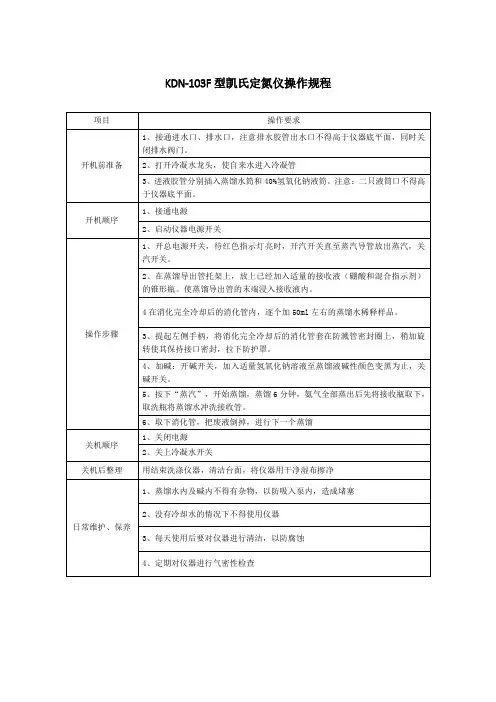

KDN定氮仪操作规程一、设备准备1.确认KDN定氮仪已经连接好电源，并且处于待机状态。

2.检查样品杯的干净程度，需要保证没有污渍和残留物。

3.准备好标准样品和待测样品。

4.检查定氮仪的冷却系统是否正常运行。

5.确保工作环境干净整洁，避免影响测试结果。

二、操作步骤1.打开定氮仪的仪表盘，按照使用说明书上的操作步骤打开电源。

2.将样品杯放入定氮仪的样品舱中，注意不要将水滴进入仪器内部。

3.使用玻璃棒将标准样品和待测样品放入样品杯中，注意保持样品的干燥和均匀。

4.将样品杯放回样品舱中，关闭舱门。

5.根据仪表盘上的提示，设定好测试的时间和温度。

6.等待测试结束，根据仪器上的显示结果记录测试数据。

三、结果分析1.根据测试结果计算出待测样品中的氮含量。

2.将测试结果与标准样品的结果进行比较，判断测试结果的准确性。

3.如果测试结果有偏差，可以重新进行测试。

4.将测试结果记录并保存，以备后续分析和比较使用。

四、设备维护1.每次使用定氮仪后，要及时清洁仪器内部和外部，防止残留物影响下次测试结果。

2.定期检查定氮仪的各个部件是否正常运行，如发现故障及时修理或更换部件。

3.避免定氮仪长时间未使用，定期进行开机测试，保证仪器的正常运行。

4.定氮仪的存放位置要避免潮湿和高温环境，以免影响仪器的使用寿命。

五、安全注意事项1.使用定氮仪时要戴好防护眼镜和手套，避免对皮肤和眼睛造成伤害。

2.不要在没有经验和培训的情况下操作定氮仪，以免造成设备损坏或人员伤害。

3.使用过程中不要随意拆卸和强行调整仪器的部件，以免引起故障。

4.定氮仪操作完毕后要关闭电源，并且及时清理工作台面和周围环境，避免火灾和伤害。

通过以上KDN定氮仪的操作规程，可以有效指导使用人员正确使用和维护仪器，保证测试结果的准确性和可靠性。

同时，严格遵守安全操作规定，保障仪器的安全使用和人员的安全健康。

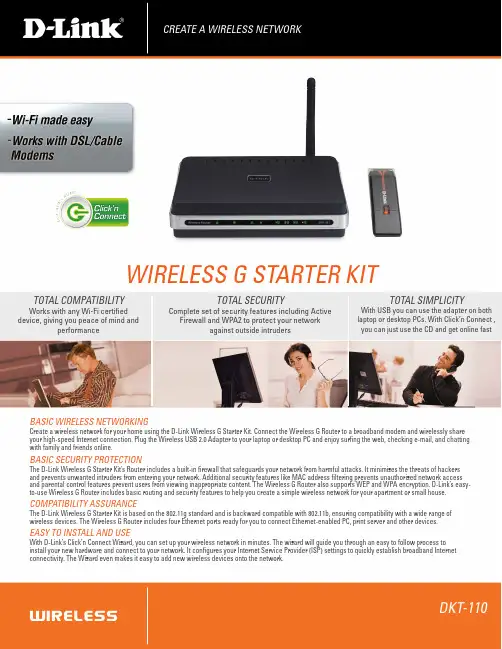

WIRELESS G STARTER KITBASIC WIRELESS NETWORKING Create a wireless network for your home using the D-Link Wireless G Starter Kit. Connect the Wireless G Router to a broadband modem and wirelessly share your high-speed Internet connection. Plug the Wireless USB 2.0 Adapter to your laptop or desktop PC and enjoy surfing the web, checking e-mail, and chatting with family and friends online.BASIC SECURITY PROTECTION The D-Link Wireless G Starter Kit’s Router includes a built-in firewall that safeguards your network from harmful attacks. It minimizes the threats of hackers and prevents unwanted intruders from entering your network. Additional security features like MAC address filtering prevents unauthorized network access and parental control features prevent users from viewing inappropriate content. The Wireless G Router also supports WEP and WPA encryption. D-Link’s easy-to-use Wireless G Router includes basic routing and security features to help you create a simple wireless network for your apartment or small PATIBILITY ASSURANCEThe D-Link Wireless G Starter Kit is based on the 802.11g standard and is backward compatible with 802.11b, ensuring compatibility with a wide range of wireless devices. The Wireless G Router includes four Ethernet ports ready for you to connect Ethernet-enabled PC, print server and other devices.EASY TO INSTALL AND USE With D-Link’s Click’n Connect Wizard, you can set up your wireless network in minutes. The wizard will guide you through an easy to follow process to install your new hardware and connect to your network. It configures your Internet Service Provider (ISP) settings to quickly establish broadband Internet connectivity. The Wizard even makes it easy to add new wireless devices onto the network.WHAT THIS PRODUCT DOES Share your broadband Internet connection with multiple computers in your house by simply connecting the D-Link Wireless G Router to your cable or DSL modem and plugging in the D-Link Wireless USB 2.0 Adapter to your laptop or desktop PC. Once connected, you can create your own personal wireless home network to share documents, music, and photos.ADVANCED WIRELESS FUNCTIONSThe D-Link Wireless G Starter Kit includes everything you need to get a wireless network up and running. DIR-301 Wireless G Router:+ S hare Your Internet Connection with Built-In4-Port Switch+ Advanced Firewall & Security+ Advanced Scheduling and User Level Control+ Supports VPN Pass-through+ Supports WPA2 (AES) and WPA (TKIP)DWA-111 Wireless USB 2.0 Adapter:+ Plug & Play Installation+ Up to 5X Faster than 802.11b+ U p to 54Mbps1 with other 802.11g Wireless DevicesNetwork Accessories & Aid:+ Cat. 5 Ethernet Cable+ Power Adapter+ Manuals and Driver on CD-ROM+ Interactive Install GuideTECHNICAL SPECIFICATIONSDKT-110MINIMUM SYSTEM REQUIREMENTSDIR-301:+ Cable or DSL Modem with EthernetPort+ Computer with Windows XP SP2or Windows 2000 SP4 or Mac OS X(v10.4/v10.3) or Linux-Based OperatingSystem and an Installed EthernetAdapter+ Internet Explorer 6 or Firefox 1.5 orLaterDWA-111:+ Computer or Laptop with an AvailableUSB Port+ Windows, XP and 2000+ MAC 10.3.x or laterSTANDARDS+ IEEE 802.11g+ IEEE 802.11b+ IEEE 802.3+ IEEE 802.3uWIRELESS SIGNAL RATES 1 WITHAUTOMATIC FALLBACK+ 54, 48, 36, 24, 18, 12, 11, 9, 6, 5.5, 2, &1MbpsWIRELESS FREQUENCY RANGE+ 2.4GHz to 2.462GHzMODULATION TECHNOLGOY+ Orthogonal Frequency DivisionMultiplexing (OFDM)+ Complementary Code Keying (CCK)WIRELESS TRANSMIT POWER+ DIR-301: 15dBm +/- 2dBm+ DWA-111: 15dBm +/- 2dBmANTENNA+ DIR-301: Detachable Dipole Antenna(Reverse SMA Plug)+ DWA-111: Integrated Internal AntennaSECURITY+ WEP 64/128-Bit Data Encryption (User-Selectable)+ Wi-Fi Protected Access (WPA/WPA2)ADVANCED FIREWALL FEATURES(DIR-301)+ Network Address Translation (NAT)+ Stateful Packet Inspection (SPI)+ MAC Filtering+ Website FilteringDEVICE MANAGEMENT (DIR-301)+ Internet Explorer v6 or later; or otherJava-enabled BrowsersDIAGNOSTIC LEDDIR-301:+ Power+ Status+ Internet+ WLAN (Wireless Connection)+ LANDWA-111:+ Link+ ActO.S. SUPPORT (DWA-111)+ Microsoft Windows 2000, 32-bit XP+ Mac OS 10.4POWER CONSUMPTION+ DWA-111: Transmission: 350mA,Reception: 200mAPOWER INPUT+ DIR-301: 5VDC, 2A, Through ExternalPower Adapter+ DWA-111: USB Bus Power, NoExternal Power Adapter RequiredDIMENSIONS+ DIR-301: 112.6 x 147.5 x 31.8 mm+ DWA-111: 27.6 x 87.2 x 11.9 mmWEIGHT+ DIR-301: 246 grams (0.5 lb)+ DWA-111: 45.36 grams (0.1 lb)CERTIFICATION+ CEOPERATING TEMPERATURE+ DIR-301: 0˚ to 55˚ C (32˚ to 131˚ F)+ DWA-111: 0˚ to 40˚ C (32˚ to 104˚ F)OPERATING HUMIDITY+ DIR-301: 95% maximum+ DWA-111: 80% maximum1. M aximum wireless signal rate based on IEEE standard 802.11g specifications. Actual data throughput will vary. Network conditions and environmental factors, including volume of network traffic, buildingmaterials and construction, and network overhead lower actual data throughput rate and adversely affect the range.2.The devices described herein are in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.Product specifications, size and shape are subject to change without notice, and actual product appearance may differ from that depicted on the packaging.D-Link is a registered trademark of D-Link Corporation and its overseas subsidiaries. All other trademarks are the property of their respective owners.Copyright 2006. All rights reserved.D-Link Worldwide OfficesU.S.A.TEL: 1-800-326-1688 FAX: 1-866-743-4905Canada TEL: 1-905-8295033 FAX: 1-905-8295223Europe (U. K.)TEL: 44-20-8955-9000 FAX: 44-20-8955-9001Germany TEL: 49-6196-77990 FAX: 49-6196-7799300France TEL: 33-1-30238688 FAX: 33-1-30238689Netherlands TEL: 31-10-282-1445 FAX: 31-10-282-1331Belgium TEL: 32(0)2-517-7111 FAX: 32(0)2-517-6500Italy TEL: 39-02-2900-0676 FAX: 39-02-2900-1723Sweden TEL: 46-(0)8564-61900 FAX: 46-(0)8564-61901Denmark TEL: 45-43-969040 FAX: 45-43-424347Norway TEL: 47-99-300-100 FAX: 47-22-309580Finland TEL: 358-10-309 8840 FAX: 358-9-2707-5081Spain TEL: 34-93-4090770 FAX: 34-93-4910795Portugal TEL: 351-21-8688493Czech Republic TEL: 420-(603)-276-589Switzerland TEL: 41-(0)-1-832-11-00 FAX: 41(0)-1-832-11-01Greece TEL: 30-210-9914 512 FAX: 30-210-9916902Luxemburg TEL: 32-(0)2-517-7111 FAX: 32-(0)2-517-6500Poland TEL: 48-(0)-22-583-92-75 FAX: 48-(0)-22-583-92-76Hungary TEL: 36-(0)-1-461-30-00 FAX: 36-(0)-1-461-30-09Singapore TEL: 65-6774-6233 FAX: 65-6774-6322Australia TEL: 61-2-8899-1800 FAX: 61-2-8899-1868India TEL: 91-022-******** FAX: 91-022-********Middle East (Dubai)TEL: 971-4-3916480 FAX: 971-4-3908881Turkey TEL: 0212-289-5659 FAX: 0212-289-7606Iran TEL: 9821-8882-2613 FAX: 9821-8883-5492Pakistan TEL: 92-21-454 8158 FAX: 92-21-453 5103Egypt TEL: 202-291-9035 FAX: 202-291-9051Israel TEL: 972-9-9715700 FAX: 972-9-9715601LatinAmerica TEL: 56-2-5838-950 FAX: 56-2-5838-952Brazil TEL: 55-11-218-59300 FAX: 55-11-218-59322South Africa TEL: 27-12-665-2165 FAX: 27-12-665-2186Russia TEL: 7-495-744-0099 FAX: 7-495-744-0099 #350Japan TEL: 81-3-5781-0963 FAX: 81-3-5781-0965China TEL: 86-10-58635800 FAX: 86-10-58635799Taiwan TEL: 886-2-6600-0123 FAX: 886-2-6600-8168Headquarters TEL: 886-2-6600-0123 FAX: 886-2-6600-9898。

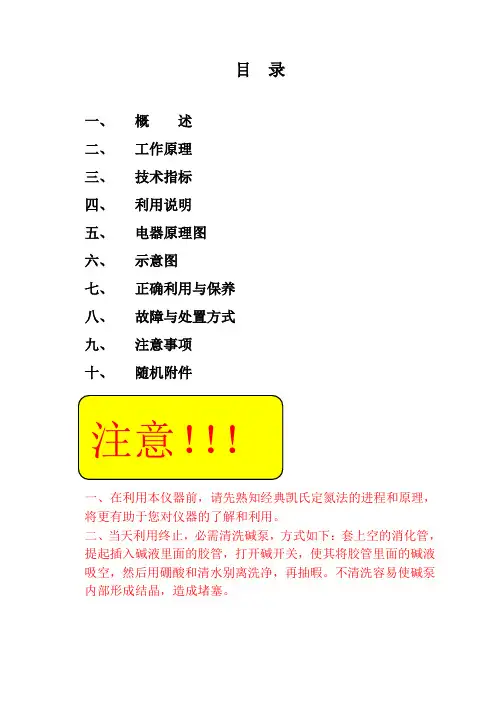

目录一、概述二、工作原理三、技术指标四、利用说明五、电器原理图六、示意图七、正确利用与保养八、故障与处置方式九、注意事项十、随机附件一、在利用本仪器前，请先熟知经典凯氏定氮法的进程和原理，将更有助于您对仪器的了解和利用。

二、当天利用终止，必需清洗碱泵，方式如下：套上空的消化管，提起插入碱液里面的胶管，打开碱开关，使其将胶管里面的碱液吸空，然后用硼酸和清水别离洗净，再抽暇。

不清洗容易使碱泵内部形成结晶，造成堵塞。

一、概述KDN型系列定氮仪（蛋白质测定仪）是本公司自行设计自行制造，采纳化学与物理学相结合完成蛋白质含量测定的成套仪器。

本仪器以经典的凯氏定氮法为工作原理，以快速、准确、低耗为目标，研制而成的新一代蛋白质测定仪。

本仪器要紧有KDN型系列蒸馏装置和HYP系列消扮装置两大装置组成：KDN型蒸馏装置采纳了电热蒸汽发生器，特定的微机程序操纵；从而能知足不同地域不同水质的平安利用；保证在长时刻不改换蒸馏水的条件下正常工作。

节约了大量的蒸馏水和化验本钱。

能持续不断地进行微量和常量蒸馏作业。

电加热消扮装置采纳温控数显，利用温度正确直观，密封圈由耐强酸碱的聚四氟乙烯材料加工制成，温度可在室温—500℃任意调剂，同时可消化四、八、十四、二十、四十个试样。

在不需要通风橱的条件下消化管内溢出的SO2等有害气体，全数通过毒气罩，通过抽气泵溶于水中排入下水道；详情见消化装置说明书。

二、工作原理样品中含氮有机物经浓硫酸加热消化，硫酸使有机物脱水，然后有机物炭化生成碳，碳将硫酸还原为SO2，本身那么变成CO2，SO2使N还原为NH3，本身那么氧化为S2O3而消化进程中生成的H2，又加速了NH3的形成。

在反映进程中，生成的H2O和S2O3溢出，而NH3那么与H2SO4结合成（NH4)2SO2存在溶液中，加入NaOH，并蒸馏，使NH3溢出，用H3BO3吸收后，用已知摩尔浓度的酸滴定，测出样品全氮含量，乘以氮与蛋白质的换算系数，即为粗蛋白质的含量。

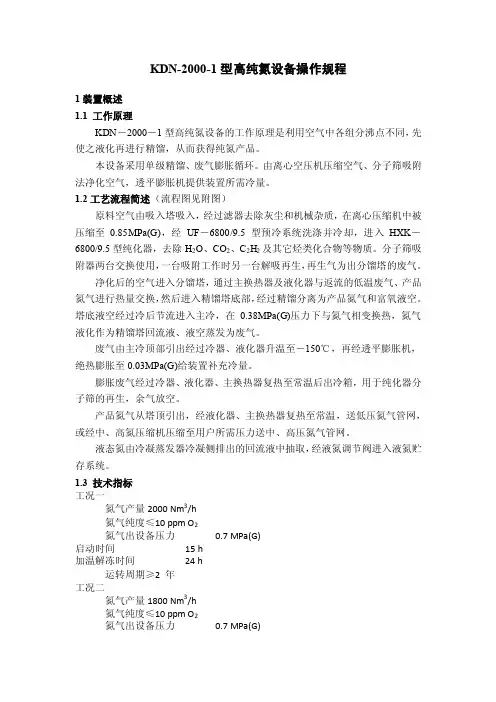

KDN-2000-1型高纯氮设备操作规程1装置概述1.1 工作原理KDN－2000－1型高纯氮设备的工作原理是利用空气中各组分沸点不同，先使之液化再进行精馏，从而获得纯氮产品。

本设备采用单级精馏、废气膨胀循环。

由离心空压机压缩空气、分子筛吸附法净化空气，透平膨胀机提供装置所需冷量。

1.2工艺流程简述（流程图见附图）原料空气由吸入塔吸入，经过滤器去除灰尘和机械杂质，在离心压缩机中被压缩至0.85MPa(G)，经UF－6800/9.5型预冷系统洗涤并冷却，进入HXK－6800/9.5型纯化器，去除H2O、CO2、C2H2及其它烃类化合物等物质。

分子筛吸附器两台交换使用，一台吸附工作时另一台解吸再生，再生气为出分馏塔的废气。

净化后的空气进入分馏塔，通过主换热器及液化器与返流的低温废气、产品氮气进行热量交换，然后进入精馏塔底部，经过精馏分离为产品氮气和富氧液空。

塔底液空经过冷后节流进入主冷，在0.38MPa(G)压力下与氮气相变换热，氮气液化作为精馏塔回流液、液空蒸发为废气。

废气由主冷顶部引出经过冷器、液化器升温至－150℃，再经透平膨胀机，绝热膨胀至0.03MPa(G)给装置补充冷量。

膨胀废气经过冷器、液化器、主换热器复热至常温后出冷箱，用于纯化器分子筛的再生，余气放空。

产品氮气从塔顶引出，经液化器、主换热器复热至常温，送低压氮气管网，或经中、高氮压缩机压缩至用户所需压力送中、高压氮气管网。

液态氮由冷凝蒸发器冷凝侧排出的回流液中抽取，经液氮调节阀进入液氮贮存系统。

1.3 技术指标工况一氮气产量2000 Nm3/h氮气纯度≤10 ppm O2氮气出设备压力0.7 MPa(G)启动时间15 h加温解冻时间24 h运转周期≥2 年工况二氮气产量1800 Nm3/h氮气纯度≤10 ppm O2氮气出设备压力0.7 MPa(G)液氮产量200Nm3/h液氮出设备压力0.7MPa(G) 启动时间15 h加温解冻时间24 h运转周期≥2 年1.42 转动设备的操作（详见各设备单机操作规程）2.1 离心空压机的操作本装置两台离心式空压机与空压站离心机技术参数相同，仅控制面板有所不同，操作中应加以区分。

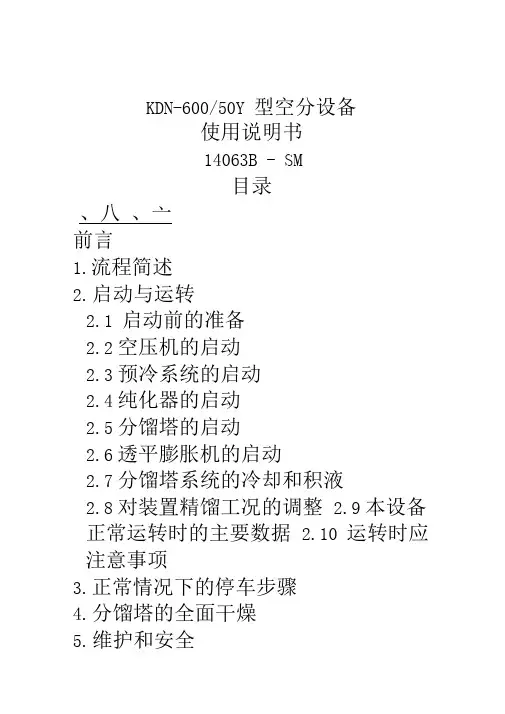

KDN-600/50Y 型空分设备使用说明书14063B - SM目录、八、亠前言1.流程简述2.启动与运转2.1 启动前的准备2.2空压机的启动2.3预冷系统的启动2.4纯化器的启动2.5分馏塔的启动2.6透平膨胀机的启动2.7分馏塔系统的冷却和积液2.8对装置精馏工况的调整 2.9本设备正常运转时的主要数据 2.10 运转时应注意事项3.正常情况下的停车步骤4.分馏塔的全面干燥5.维护和安全6.裸体冷冻/ 、八—1.前言本说明书是KDN-600/50Y 型纯氮设备运转及使用方面的说明书，设备在实际运转时会产生一些差异，可根据实际情况对本说明书进行修正和补充。

下列机组请参照各自使用维护说明书。

1.冷气机组2.气体轴承透平膨胀机组3.仪电控系统1. 流程简述：原料空气由用户提供，压力0.68MPa ,温度15〜40 C,不含游离水，进入冷气机组冷却至5C左右，分离掉冷凝水后进入纯化器，去除 H2O、C2H2、CO2 等碳氢化合物，分子筛吸附器两台交替使用，一台吸附工作，另一台再生解析，再生气为出分馏塔的废气。

净化的空气进入分馏塔，通过主换热器、液化器与返流的废气及产品氮气进行热交换，冷却至饱和状态，然后进入精馏塔底部，经过精馏分离为产品氮气和富氧液空，在 0.37MPa 压力下与氮气相交换热，氮气液化作为精馏塔回流液，液空蒸发成为废气。

经过冷器、液化器复热后去膨胀机膨胀制取冷量。

膨胀废气经过冷器、液化器、主换热器复热至常温后出分馏塔，一部分用于纯化器再生，其余放散大气。

产品氮气从精馏塔顶抽出经液化器、主换热器复热后送用户。

产品液氮从冷凝器回流液氮中抽出，汇集于液氮量筒，定时向贮槽输送。

2. 启动前的准备2.1启动前的准备2.1.1纯氮设备启动前对分馏塔系统进行全面干燥吹除后，关闭所有阀门。

2.1.2空压机组、冷气机组、透平膨胀机组、单机调试完毕具备启动条件。

2.1.3仪控系统调试完毕具备使用条件。
