教科版九年级上册物理《第三章 认识电路》单元测试题(无全部答案)

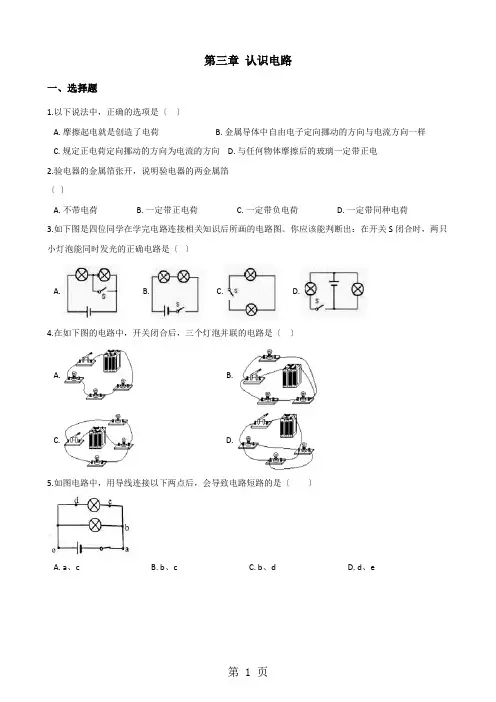

第三章认识电路一、选择题1.以下说法中，正确的选项是〔〕A. 摩擦起电就是创造了电荷B. 金属导体中自由电子定向挪动的方向与电流方向一样C. 规定正电荷定向挪动的方向为电流的方向D. 与任何物体摩擦后的玻璃一定带正电2.验电器的金属箔张开，说明验电器的两金属箔〔〕A. 不带电荷B. 一定带正电荷C. 一定带负电荷D. 一定带同种电荷3.如下图是四位同学在学完电路连接相关知识后所画的电路图。

你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是〔〕A. B. C. D.4.在如下图的电路中，开关闭合后，三个灯泡并联的电路是〔〕A. B.C. D.5.如图电路中，用导线连接以下两点后，会导致电路短路的是〔〕A. a、cB. b、cC. b、dD. d、e6.如下图电路，以下分析正确的选项是〔〕A. 只闭合S1时，L2发光、L1不发光，A2测L2电流B. 只闭合S2时，L1发光、L2不发光，A1测L1电流C. 闭合S1、S2时，L1、L2并联，A2测L2电流D. 闭合S1、S2时，L1、L2串联，A1、A2示数相等7.以下关于分子的说法正确的选项是〔〕A. 雪花漫天飞舞说明分子在做无规那么运动B. 在墨水滴入水中的扩散实验中，我们看到了墨水的分子在运动C. 丝绸摩擦过的玻璃棒靠近带正电的物体时会互相排挤D. 由于液体可以流动，而固体不能流动，所以固体分子是静止的8.毛皮与橡胶棒摩擦后，毛皮带正电，这是因为( )A. 毛皮上的一些电子转移到橡胶棒上B. 毛皮上的一些正电荷转移到橡胶棒上C. 橡胶棒上的一些正电荷转移到毛皮上D. 橡胶棒上的一些电子转移到毛皮上9.如下图，以下说法正确的选项是〔〕A. 只闭合开关S1和S2时，电灯L1被短接，电流表测通过L2的电流B. 只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流C. 只闭合开关S1和S2时，电灯L1和L2并联，电流表测通过L2的电流D. 开关S1、S2和S3都闭合时，形成短路，电流表将烧坏10.教室里投影仪的灯泡，发光时温度很高，必须用风扇降温．使用投影仪时，首先要翻开风扇，待确认风扇正常运转后，再通电让灯泡发光，以下电路中符合要求的是〔〕A. B.C. D.11.现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示。

教科版九年级物理上册第三章认识电路达标测试（无答案）第 2 页第 3 页1、教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭。

这八盏灯的连接方式是（）A．串联 B．并联 C．串联或并联 D．无法判断2、下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）3、几个电灯串联，接通电源后，如果其中一个电灯的灯丝断了，电路的其他部分没有发生故障，则其余的电灯将( )A．仍然亮 B．不亮 C．有的亮，有的不亮 D．无法判断4、抽油烟机装有照明灯和排气扇。

使用中，有时需要它们单独工作，有时需要它们同时工作。

如图所示的四个电路中，你认为符合上述要求的是( )5、如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是( )A. S1闭合，S2 ,S3断开 B．S2,S3闭合，S1断开C．S2闭合，S1、S3断开 D．S1、S3闭合，S2断开6、如图15-3-15所示，按照图甲的电路图把图乙中的元件连成电路。

2019级物理每节小练（第三章）第3节电路的创新设计达标检测1、如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一起亮、或一起灭。

(1)有同学说，这两个灯泡是串联的，你的看法是。

简述理由：。

(2)不打开盒子，也无任何辅助器材，如何证明你的上述看法？请说明你的操作方法及结论。

2、一个开关能同时控制两个灯泡的通电与断电，这两个灯泡( )A．只能是串联 B．只能是并联 C．可能是串联，也可能是并联 D．以上说法都不对如图所示的电路中，开关闭合后，两个灯泡并联的电路是( )3、如图中的电路图和实物图相对应的是( )4、电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭）。

在图所示的电路图中，符合上述特点的是( )5、现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线。

并按设计电路将实物连接好。

第三章认识电路单元测试班级姓名学号分数【满分：100分时间：35分钟】一、选择（每个3分共3×16=48分）1. （2019 广东省）如图是锂（Li）原子结构示意图，下列说法正确的是（）A. 锂原子由质子和中子组成B. 锂原子由带正电的原子核和核外带负电的电子组成C. 锂原子的质子数是电子数的两倍，所以锂原子带正电D.锂原子失去电子后带负电【答案】 B【解析】锂原子由质子核和核外电子组成，而原子核带正电，核外电子带负电，故A错误，B正确；锂原子的质子数和电子数相同，都是3个，故C错误；锂原子失去电子后带正电，故D错误。

2.(2019 湖南郴州)如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。

用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中（）A．失去电子带正电B．失去电子带负电C．得到电子带正电 D．得到电子带负电【答案】D【解析】丝绸摩擦过的玻璃棒带正电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管带的是负电。

因为摩擦起电的实质是电子的转移，得到电子的带负电，失去电子的带正电，所以，吸管在与餐巾纸摩擦过程中，吸管得到电子而带负电。

综上所述，只有选项D说法正确。

3. (2019 浙江金华市)如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

该手电筒的工作电路图是（）A. B.C. D.【答案】D【解析】由实物图知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，已知塑料片起到开关的作用，位于两节干电池之间。

所以电路图是干电池与灯泡组成的串联电路，并且开关位于两节干电池之间。

手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可。

4.（2019重庆市B）关于图所示电路的判断,正确的是( )A. 只闭合开关S1时，灯泡L1、L3并联。

第三章认识电路一、填空题1.毛皮与橡胶棒相互摩擦后，毛皮所带的电荷为________电荷（选填“正”或“负”），这是因为毛皮在摩擦过程________电子（选填“得到”或“失去”）．2.实验室常用来检验物体是否带电的仪器叫做________，它是利用同种电荷相互________的原理工作的.3.冬天我们经常将两只手相互搓搓使手感到暖和，这是利用________ 的方法使手的内能增加的；冬天人们常用热水袋使身体变暖，是利用________的方法使人身体的内能增加的如图所示是一种电热暖手宝，其内部液体通常采用水，这是利用水的________的物理属性，使保暖时间更长为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关应是________ 选填“串”或“并” 联起来使用的．4.电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有________，而具有了________的性质．如图所示，将一束扯成线状的塑料捆扎绳，用清洁干燥的手自上而下地捋，塑料绳就会________（散开/靠拢），这是因为________．5.摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷________．6.实验室中常用________来检验物体是否带电．其工作原理是：当一部分电荷转移到金属箔上，两片金属箔由于带________电荷，相互________而张开；工厂里常用一块带电的金属板，将浮尘吸附在金属板上，这种静电除尘的原理是________．7.如图，悬挂在一起的两个气球，被毛织品摩擦过后彼此排斥分开，此时两个气球带________（选填“同种”或“异种”）电荷，气球是因为________而带电。

8.如图所示，要使灯L1和L2串联，应该闭合开关________，如果要使灯L1与L2并联，则应该闭合开关________，如果三只开关全闭合，电路发生________．9.干燥的冬天，化纤衣服很容易吸附灰尘，这是衣服因为摩擦带了________，从而具有了________轻小物体的性质；甲、乙、丙三个通草球静止在如图所示的位置，已知甲球带正电，则乙球带________电，丙球带负电或________．二、单选题10.验电器的金属箔片张开说明验电器（）A. 不带电B. 带正电C. 带负电D. 可能带正电、也可能带负电11.甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷12.关于教室里的日光灯之间的连接方式下列说法中正确的是（）A. 所有日光灯之间都是并联B. 所有灯之间都是串联的C. 只要灯亮，串联、并联都行D. 由一个开关控制两盏灯时，两灯串联13.图甲是小明连接的实验电路，与这个实验电路对应的电路图是图乙中的（）A. 对应AB. 对应ABC. 对应CD. 对应D14.如图所示电路，以下说法正确的是（）A. 只接通S2灯亮，电铃响B. 只接通S1灯亮，电铃响C. 只断开S3灯亮，电铃响D. 只断开S1灯亮，电铃响15.在如图所示的电路中，正确的说法是（）A. 闭合S1，断开S2，L1发光，L2不发光B. 闭合S1，S2，L1，L2都发光C. S1，S2都断开，L1，L2都不发光D. 闭合S2，断开S1，L1，L2都发光16.如下图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大17.用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

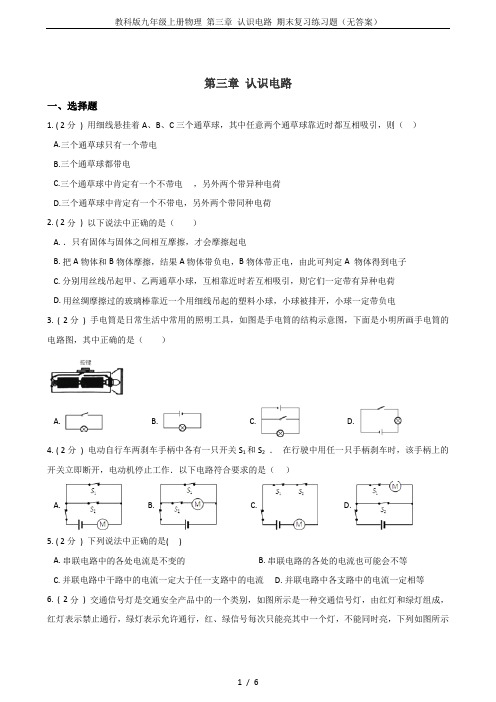

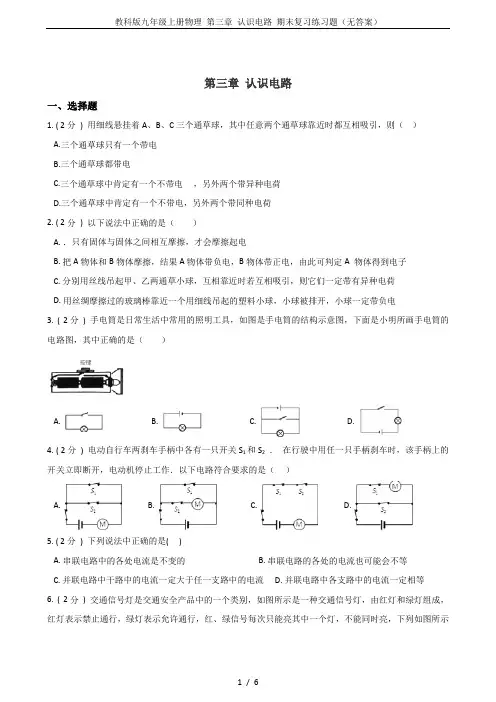

第三章认识电路一、选择题1. ( 2分) 用细线悬挂着A、B、C三个通草球，其中任意两个通草球靠近时都互相吸引，则（）A.三个通草球只有一个带电B.三个通草球都带电C.三个通草球中肯定有一个不带电，另外两个带异种电荷D.三个通草球中肯定有一个不带电，另外两个带同种电荷2. ( 2分) 以下说法中正确的是（）A. ．只有固体与固体之间相互摩擦，才会摩擦起电B. 把A物体和B物体摩擦，结果A物体带负电，B物体带正电，由此可判定A 物体得到电子C. 分别用丝线吊起甲、乙两通草小球，互相靠近时若互相吸引，则它们一定带有异种电荷D. 用丝绸摩擦过的玻璃棒靠近一个用细线吊起的塑料小球，小球被排开，小球一定带负电3. ( 2分) 手电筒是日常生活中常用的照明工具，如图是手电筒的结构示意图，下面是小明所画手电筒的电路图，其中正确的是（）A. B. C. D.4. ( 2分) 电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是（）A. B. C. D.5. ( 2分) 下列说法中正确的是( )A. 串联电路中的各处电流是不变的B. 串联电路的各处的电流也可能会不等C. 并联电路中干路中的电流一定大于任一支路中的电流D. 并联电路中各支路中的电流一定相等6. ( 2分) 交通信号灯是交通安全产品中的一个类别，如图所示是一种交通信号灯，由红灯和绿灯组成，红灯表示禁止通行，绿灯表示允许通行，红、绿信号每次只能亮其中一个灯，不能同时亮，下列如图所示的电路图中能实现以上要求的是（）A. B.C. D.7. ( 2分) 轿车上都设有安全带未系警示装置．在探测到驾驶员未系安全带时，仪表板上的显示灯会及时提示；当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表板上的显示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的是（）A. B. C. D.8. ( 2分) 如图所示的电路中，正确的电路是（）A. B.C. D.9. ( 2分) 如图的四个电路中与实物图对应的是（）A. B. C. D.10. ( 2分) 如图所示，电源两端电压恒定，闭台开关，灯泡L1比灯泡L2亮，则（）A. L1的电阻比L2大B. L1两端的电压比L2大C. 若L2灯丝烧断，通过L1电流变大D. 若L1灯丝烧断，L2两端电压不变11. ( 2分) 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A. B. C. D.12. ( 2分) 在如图所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法中正确的是( )A. L1和L2串联在电路中B. L1和L2并联在电路中C. 甲、乙都是电流表D. 甲是电压表，乙是电流表二、填空题13. ( 2分) 丝绸与玻璃棒摩擦后，玻璃棒带________电，将摩擦过程的丝绸靠近带负电的轻质小球时，会相互________．14. ( 2分) 长毛狗在家中的沙发上玩耍，淘气的小明用干燥的毯子将它包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，如图所示，狗毛是因为摩擦带上了________（填“同种”或“异种”）电荷而互相排斥的．在实验室中用到的________（填“验电器”或“试电笔”）就是利用这一原理制成的仪器．15. ( 2分) 将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上往下捋几下，观察到如图所示的现象，这是因为塑料丝带了________ 电荷（选填“同种”或“异种”），使塑料丝带电的实质是________ 在物体间转移．16. ( 4分) 串联电路与并联电路的主要区别是什么？答：串联电路电流有________（选填“一”或“两”）条路径，并联电路至少有________（选填“一”或“两”）条；串联电路中各用电器工作互相________（选填“影响”或“不影响”），并联电路中，一个用电器断路或损坏时，其他用电器________（选填“仍能”或“不能”）正常工作．17. ( 2分) 路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是________（选填“串联”或“并联”）的，你的判断的依据是________.18. ( 2分)毛皮摩擦过的橡胶棒带________电，将该橡胶棒靠近带负电的泡沫塑料小球时，小球将会被________．19. ( 3分) 如图所示，要使两灯串联应闭合开关________，要使两灯并联应闭合开关________；为了避免电源短路，不能同时闭合开关________。

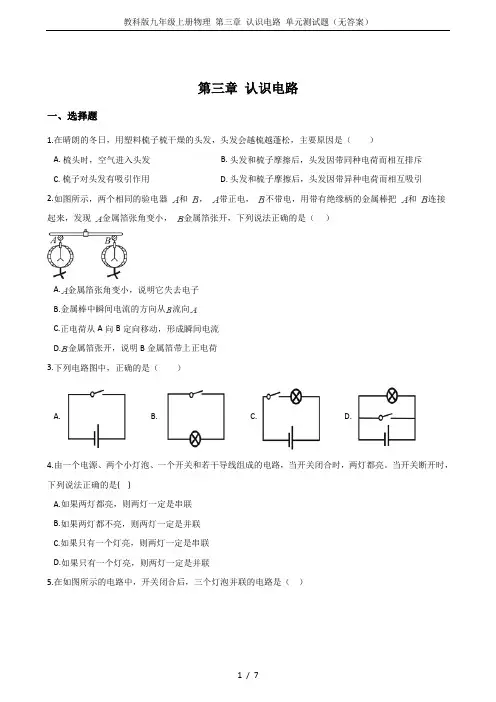

第三章认识电路一、选择题1.在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（）A. 梳头时，空气进入头发B. 头发和梳子摩擦后，头发因带同种电荷而相互排斥C. 梳子对头发有吸引作用D. 头发和梳子摩擦后，头发因带异种电荷而相互吸引2.如图所示，两个相同的验电器和，带正电，不带电，用带有绝缘柄的金属棒把和连接起来，发现金属箔张角变小，金属箔张开，下列说法正确的是（）A.金属箔张角变小，说明它失去电子B.金属棒中瞬间电流的方向从流向C.正电荷从A向B定向移动，形成瞬间电流D.金属箔张开，说明B金属箔带上正电荷3.下列电路图中，正确的是（）A. B. C. D.4.由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮。

当开关断开时，下列说法正确的是( )A.如果两灯都亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一个灯亮，则两灯一定是串联D.如果只有一个灯亮，则两灯一定是并联5.在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（）A. B.C. D.6.小明用如图所示的电路探究串联电路的特点，接通电路，在电路中进行以下操作，下列现象中不可能出现的是（）A.取下L1后，L2熄灭B.用一根导线接在L1两端，L2变亮C.用一根导线接在L1两端，L1熄灭D.再串联一只灯泡后，L1和L2均变亮7.实验课上四位同学连接的电路如图所示，他们中连接错误的是（）A. B.C. D.8.如图电路中，开关S闭合后，电源被短路的是（）A. B.C. D.9.如果一个验电器的两个金属箔片因带电张开，则这两个金属箔片一定（）A. 带同种电荷B. 带负电荷C. 带正电荷D. 带异种电荷10.关于电路的知识，下列说法中正确的是（）A. 验电器的工作原理是异种电荷互相吸引B. 电路中有电流一定是电子在发生定向移动C. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的二、填空题11.有些化纤布料衣服穿在身上很容易“上灰”(脏)，这主要是化纤布料容易发生________现象，而________细小的灰尘造成的.12. 教室里的电灯和电脑是________ 联的，控制电灯的开关和电灯是________ 联的．13.物体具有________ 轻小物体的性质，我们就说物体带电，或者说带电荷。

第三章认识电路一、单项选择题（共10小题；共30分）1. 在手电筒电路中，提供电能的是A. 电池B. 灯泡C. 导线D. 开关2. 自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。

选项图所示的电路图符合要求的是A. B.C. D.3. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。

下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒4. 关于原子的结构，以下的几个模型中，最接近真实原子结构的模型是A. 如图甲所示：原子为一个不可再分的实心小球B. 如图乙所示：原子为一个带正电的小球，带负电的电子分布在小球的内部C. 如图丙所示：由不可再分的实心球的原子核以及绕原子核运动的电子组成D. 如图丁所示：由质子和中子构成的原子核以及绕原子核运动的电子组成5. 如图甲所示，验电器带负电，不带电。

用带有绝缘手柄的金属棒把验电器、、金属球连接起来的瞬间（如图乙所示），金属棒中A. 电流方向由到B. 电流方向由到C. 有电流但方向无法确定D. 始终无电流6. 如图甲所示，验电器带负电，不带电。

用带有绝缘柄的金属棒把验电器、两金属球连接起来的瞬间（如图乙所示），金属棒中A. 电流方向由到B. 电流方向由到C. 有电流但方向无法确定D. 始终无电流7. 如图所示的电路，下列判断正确的是A. 闭合开关、，断开开关时，灯、串联B. 闭合开关，断开开关、时，灯、并联C. 闭合开关、，断开开关时，灯亮、不亮D. 同时闭合开关、、时，电源短路8. 如图所示的电路，要使两个小灯泡、串联，应A. 断开电键、，闭合电键B. 断开电键、，闭合电键C. 断开电键，闭合电键、D. 断开电键，闭合电键、9. 有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

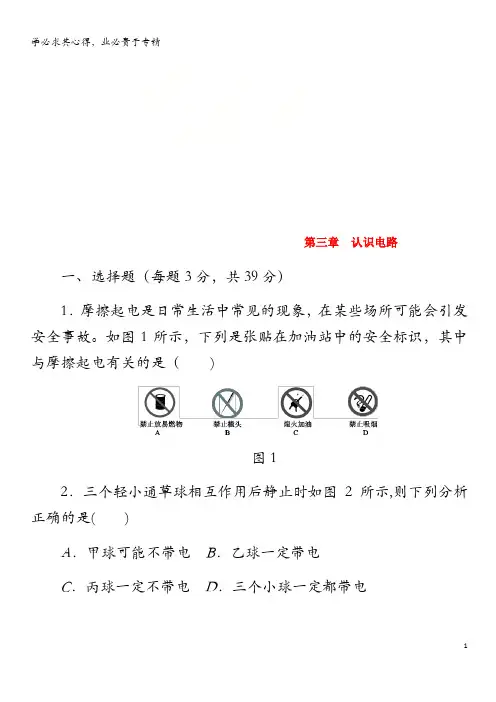

第三章认识电路一、选择题（每题3分，共39分）1．摩擦起电是日常生活中常见的现象，在某些场所可能会引发安全事故。

如图1所示，下列是张贴在加油站中的安全标识，其中与摩擦起电有关的是（)图12．三个轻小通草球相互作用后静止时如图2所示,则下列分析正确的是( )A．甲球可能不带电B．乙球一定带电C．丙球一定不带电D．三个小球一定都带电图23．如图3所示，毛皮摩擦过的橡胶棒靠近细水流，细水流发生弯曲.与此现象原理不同的是（)图3A．讲台座上落满粉笔灰B．衣服上滚动的毛刷将灰尘吸入刷内C．用久的电风扇叶片沾满灰尘D．汽车车身容易吸附灰尘4．小红发现教室里的一个开关可以同时控制两盏灯，图4中符合要求的电路图是（）图45．关于电流与电源,下列说法中正确的是（)A．规定正电荷定向移动的方向为电流方向B．只有电路断开时,电路中才能有电流C．只要电路闭合，即使电路中没有电源,电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流6．如图5所示的电路，下列说法正确的是（）图5A．电路中的电流方向是沿顺时针方向B．电路中的电流方向是沿逆时针方向C．电路中自由电子的运动方向是沿顺时针方向D．电源是把电能转化为其他形式的能的装置7．节日期间，大街小巷被各种彩灯装饰得焕然一新.这些彩灯和路灯之间的连接方式是（）A．串联B．并联C．可能串联,可能并联D．无法判定8．如图6所示，要使灯泡L1、L2组成串联电路,应（)A．闭合S2,断开S1B．断开S1和S2C．闭合S1和S2D．闭合S1，断开S2图69．如图7所示，要使两个灯泡并联，正确的连接方式是（)图7A．a与b相连B．c与d相连C．a与b相连，c与d相连D．a与b相连,b与c相连10．如图8所示电路中，下列操作能使两盏灯中都有电流通过的是( )A．只闭合开关S1B．只闭合开关S2和S3C．只闭合开关S2D．开关S1、S2、S3都闭合图811．如图9所示，闭合开关后,两盏灯均不亮,产生这一现象的原因不可能是（)图9A．L1短路B．L1断路C．开关接线柱接触不良D．L2断路12．图11中的电路图和图10所示的实物图相对应的是（）图10图1113．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图12中的电路符合要求的是（)图12二、填空题（每空2分，共28分）14．自然界中只存在两种电荷，一种是正电荷，另一种是________电荷。

教科版九年级物理上册第三章认识电路单元测试题第三章认识电路一、选择题(每题5分，共40分)1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验可知梳子带的是负电荷。

下列说法中正确的是()A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷2．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是() A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷3．如图1所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b 也带上了负电，下列说法正确的是()图1A．a上的一些电子转移到b上，瞬时电流方向为b→aB．b上的一些电子转移到a上，瞬时电流方向为a→bC．b上的一些电原子核转移到a上，瞬时电流方向为b→aD．a上的一些原子核转移到b上，瞬时电流方向为a→b4．如图2所示，箭头表示电荷的运动方向，下列说法正确的是()图2A．灯泡发光说明电路中有电流B．金属导线中发生定向移动的电荷是正电荷C．电源的上端是正极D．灯泡发光时，电源将电能转化为化学能5．如图4所示，与图3所示实物图对应一致的是()图3图46．如图5所示的电路中，下列说法不正确的是()图5A．只闭合开关S1，灯L2发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S3，两个灯泡并联7．如图6所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是()图6A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响8．自动售票公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮(如图7所示)，装在车内的电铃就会响起，以提醒司机停车。

如图8所示的电路图中符合要求的是()图7图8二、填空题(每空3分，共42分)9．将塑料绳的一端扎紧，再将另一端撕成许多的细丝，用干燥的手从上向下捋几下，观察到如图9所示的现象，这是因为塑料丝带了________(选填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间发生转移。
