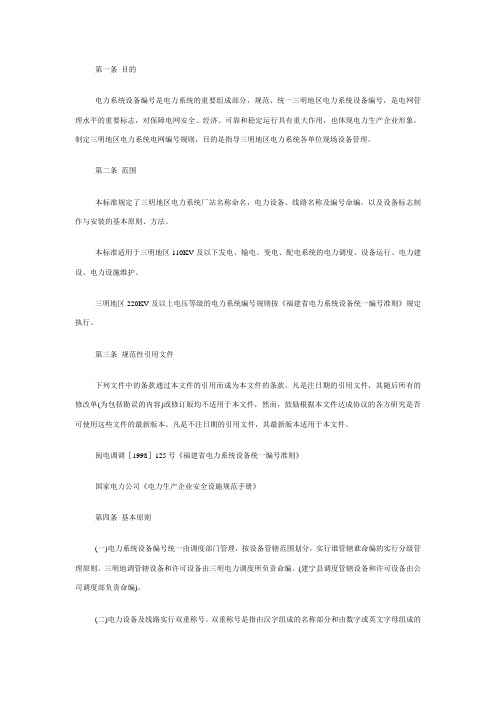

第一条目的电力系统设备编号是电力系统的重要组成部分，规范、统一三明地区电力系统设备编号，是电网管理水平的重要标志，对保障电网安全、经济、可靠和稳定运行具有重大作用，也体现电力生产企业形象。
制定三明地区电力系统电网编号规则，目的是指导三明地区电力系统各单位现场设备管理。
第二条范围本标准规定了三明地区电力系统厂站名称命名，电力设备、线路名称及编号命编，以及设备标志制作与安装的基本原则、方法。
本标准适用于三明地区110KV及以下发电、输电、变电、配电系统的电力调度、设备运行、电力建设、电力设施维护。
三明地区220KV及以上电压等级的电力系统编号规则按《福建省电力系统设备统一编号准则》规定执行。
第三条规范性引用文件下列文件中的条款通过本文件的引用而成为本文件的条款。
凡是注日期的引用文件，其随后所有的修改单(为包括勘误的内容)或修订版均不适用于本文件，然而，鼓励根据本文件达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本文件。
闽电调调［1998］125号《福建省电力系统设备统一编号准则》国家电力公司《电力生产企业安全设施规范手册》第四条基本原则(一)电力系统设备编号统一由调度部门管理，按设备管辖范围划分，实行谁管辖谁命编的实行分级管理原则。
三明地调管辖设备和许可设备由三明电力调度所负责命编。
(建宁县调度管辖设备和许可设备由公司调度部负责命编)。
(二)电力设备及线路实行双重称号。
双重称号是指由汉字组成的名称部分和由数字或英文字母组成的编号部分。
(三)电力设备编码变更通知、设备编号对照表统一由调度所发布，由各厂(站)运行管理单位、线路维护管理单位负责运行(维护)管理范围内的设备编码修改。
第五条电力系统厂站名命编(一)电力系统厂站名命编应考虑厂站所处地的地名、主要用户名、厂站规模以及相邻厂站名称等因素，首先考虑采用地名。
(二)110KV电力系统厂站名命编由项目责任单位竣工投产90日前书面形式申请厂站名确认(附带主接线图，预定厂站名及简称）报三明电力调度所审核，调度所根据第五条第一款规则和全网统编规则进行审定，竣工投产60日前批复。
一、编制依据1、《电力系统部分设备统一编号准则SD240-87》；2、华东电网有限公司《330kV 及以上电气设备命名编号及调度管辖范围划分原则》暂行办法。
二、发电厂、变电站命名原则1、新建发电厂、变电站名称由所属业主单位提供，电网调度机构批准。
2、新建发电厂、变电站在初设前，向所辖电网调度机构提交发电厂、变电站拟命名称（推荐三个及以上名称）。
3、新建发电厂、变电站命名不得与已有厂站同名、同音。
其中电厂、电网变电站最好以地域名命名；用户变以企业特性或地域命名。
三、线路命名原则（一）330kV 及以上线路1、330kV 及以上线路名称实行双重编号，即线路编号＋设备名称。
2、330kV 线路编号由网调统一编制，一般由四或五位数字组成，格式为：电压等级（第一位）+中间两位数字表示该线路年份（第二、三位）+最后一位或两位数字表示该线路在当年命。
3、330kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。
（二）110kV 及以下线路1、110kV 及以下线路命名实行双重编号，即电压等级＋线路名称。
如110 kV××线、35 kV××线、10kV ××路。
2、110kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。
3、“T ”接线线路命名为线路主线名称＋“T ”接厂站简称，如××（主线名称）“T ”×（厂站简称）线。
4、线路杆塔编号排列顺序：由线路主供电源端开始至受电厂站，从1号起按递增顺序编号；“T ”接线路杆塔编号由“T ”接点至厂站，从1号起按递增顺序编号。

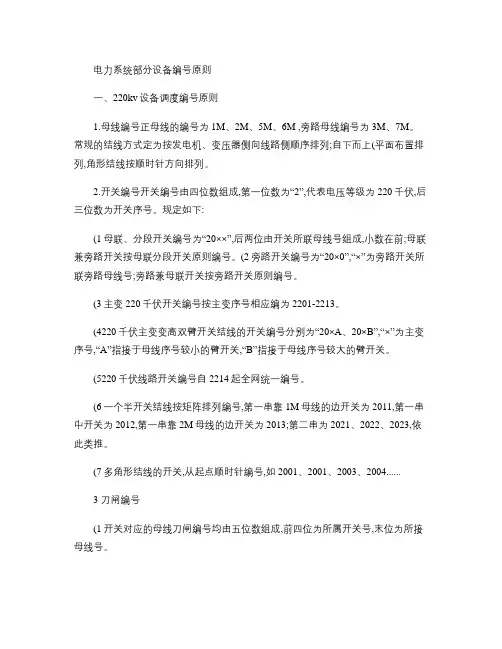

电力系统部分设备编号原则一、220kv设备调度编号原则1.母线编号正母线的编号为1M、2M、5M、6M ,旁路母线编号为3M、7M。
常规的结线方式定为按发电机、变压器侧向线路侧顺序排列;自下而上(平面布置排列,角形结线按顺时针方向排列。
2.开关编号开关编号由四位数组成,第一位数为“2”,代表电压等级为220千伏,后三位数为开关序号。
规定如下:(1母联、分段开关编号为“20××”,后两位由开关所联母线号组成,小数在前;母联兼旁路开关按母联分段开关原则编号。
(2旁路开关编号为“20×0”,“×”为旁路开关所联旁路母线号;旁路兼母联开关按旁路开关原则编号。
(3主变220千伏开关编号按主变序号相应编为2201-2213。
(4220千伏主变变高双臂开关结线的开关编号分别为“20×A、20×B”,“×”为主变序号,“A”指接于母线序号较小的臂开关,“B”指接于母线序号较大的臂开关。
(5220千伏线路开关编号自2214起全网统一编号。
(6一个半开关结线按矩阵排列编号,第一串靠1M母线的边开关为2011,第一串中开关为2012,第一串靠2M母线的边开关为2013;第二串为2021、2022、2023,依此类推。
(7多角形结线的开关,从起点顺时针编号,如2001、2001、2003、2004......3 刀闸编号(1开关对应的母线刀闸编号均由五位数组成,前四位为所属开关号,末位为所接母线号。
(2线路出线刀闸,主变压器的主变刀闸为“所属开关号+4”,出现第二把出线刀闸为“所属开关号+8”,如22938。
(3电压互感器刀闸编号为“22×PT”,第三位数字为所属母线序号,如同一母线有多把PT刀闸,则依次编为“22×甲PT、22×乙PT……”。
(4母线间联络刀闸编号为“200××”,后两位数为所联母线序号,小数在前。
一、编制依据1、《电力系统部分设备统一编号准则SD240-87》；2、华东电网有限公司《330kV 及以上电气设备命名编号及调度管辖范围划分原则》暂行办法。
二、发电厂、变电站命名原则1、新建发电厂、变电站名称由所属业主单位提供，电网调度机构批准。
2、新建发电厂、变电站在初设前，向所辖电网调度机构提交发电厂、变电站拟命名称（推荐三个及以上名称）。
3、新建发电厂、变电站命名不得与已有厂站同名、同音。
其中电厂、电网变电站最好以地域名命名；用户变以企业特性或地域命名。
三、线路命名原则（一）330kV 及以上线路1、330kV 及以上线路名称实行双重编号，即线路编号＋设备名称。
2、330kV 线路编号由网调统一编制，一般由四或五位数字组成，格式为：电压等级（第一位）+中间两位数字表示该线路年份（第二、三位）+最后一位或两位数字表示该线路在当年命。
3、330kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。
（二）110kV 及以下线路1、110kV 及以下线路命名实行双重编号，即电压等级＋线路名称。
如110 kV××线、35 kV××线、10kV ××路。
2、110kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。
3、“T ”接线线路命名为线路主线名称＋“T ”接厂站简称，如××（主线名称）“T ”×（厂站简称）线。
4、线路杆塔编号排列顺序：由线路主供电源端开始至受电厂站，从1号起按递增顺序编号；“T ”接线路杆塔编号由“T ”接点至厂站，从1号起按递增顺序编号。
一、编制依据1、《电力系统部分设备统一编号准则SD240-87 》；2、华东电网有限公司《330kV 及以上电气设备命名编号及调度管辖范围划分原则》暂行办法。
二、发电厂、变电站命名原则1、新建发电厂、变电站名称由所属业主单位提供，电网调度机构批准。
2、新建发电厂、变电站在初设前，向所辖电网调度机构提交发电厂、变电站拟命名称（推荐三个及以上名称）。
3、新建发电厂、变电站命名不得与已有厂站同名、同音。
其中电厂、电网变电站最好以地域名命名；用户变以企业特性或地域命名。
三、线路命名原则（一）330kV 及以上线路1、330kV 及以上线路名称实行双重编号，即线路编号＋设备名称。
2、330kV 线路编号由网调统一编制，一般由四或五位数字组成，格式为：电压等级（第一位）+中间两位数字表示该线路年份（第二、三位）+最后一位或两位数字表示该线路在当年命。
3、330kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如×I 线、××II 线。
（二）110kV 及以下线路1、110kV 及以下线路命名实行双重编号，即电压等级＋线路名称。
如110 kV ×线、35 kV ××线、10kV × 路。
2、110kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如×I 线、××II 线。
3、“T ”接线线路命名为线路主线名称＋“T ”接厂站简称，如××（主线名称）“T ”×（厂站简称）线。
4、线路杆塔编号排列顺序：由线路主供电源端开始至受电厂站，从1 号起按递增顺序编号；“T ”接线路杆塔编号由“T ”接点至厂站，从 1 号起按递增顺序编号。
电力系统部分设备编号原则一、220kv设备调度编号原则1.母线编号正母线的编号为1M、2M、5M、6M ，旁路母线编号为3M、7M。
常规的结线方式定为按发电机、变压器侧向线路侧顺序排列；自下而上（平面布置）排列，角形结线按顺时针方向排列。
2.开关编号开关编号由四位数组成，第一位数为“2”，代表电压等级为220千伏，后三位数为开关序号。
规定如下：（1）母联、分段开关编号为“20××”，后两位由开关所联母线号组成，小数在前；母联兼旁路开关按母联分段开关原则编号。
（2）旁路开关编号为“20×0”，“×”为旁路开关所联旁路母线号；旁路兼母联开关按旁路开关原则编号。
（3）主变220千伏开关编号按主变序号相应编为2201-2213。
（4）220千伏主变变高双臂开关结线的开关编号分别为“20×A、20×B”，“×”为主变序号，“A”指接于母线序号较小的臂开关，“B”指接于母线序号较大的臂开关。
（5）220千伏线路开关编号自2214起全网统一编号。
（6）一个半开关结线按矩阵排列编号，第一串靠1M母线的边开关为2011，第一串中开关为2012，第一串靠2M母线的边开关为2013；第二串为2021、2022、2023，依此类推。
（7）多角形结线的开关，从起点顺时针编号，如2001、2001、2003、2004......3 刀闸编号（1）开关对应的母线刀闸编号均由五位数组成，前四位为所属开关号，末位为所接母线号。
（2）线路出线刀闸，主变压器的主变刀闸为“所属开关号+4”，出现第二把出线刀闸为“所属开关号+8”，如22938。
（3）电压互感器刀闸编号为“22×PT”，第三位数字为所属母线序号，如同一母线有多把PT刀闸，则依次编为“22×甲PT、22×乙PT……”。
（4）母线间联络刀闸编号为“200××”，后两位数为所联母线序号，小数在前。
一、编制依据1、《电力系统部分设备统一编号准则SD240-87》；2、华东电网有限公司《330kV 及以上电气设备命名编号及调度管辖范围划分原则》暂行办法。
二、发电厂、变电站命名原则1、新建发电厂、变电站名称由所属业主单位提供，电网调度机构批准。
2、新建发电厂、变电站在初设前，向所辖电网调度机构提交发电厂、变电站拟命名称（推荐三个及以上名称）。
3、新建发电厂、变电站命名不得与已有厂站同名、同音。
其中电厂、电网变电站最好以地域名命名；用户变以企业特性或地域命名。
三、线路命名原则（一）330kV 及以上线路1、330kV 及以上线路名称实行双重编号，即线路编号＋设备名称。
2、330kV 线路编号由网调统一编制，一般由四或五位数字组成，格式为：电压等级（第一位）+中间两位数字表示该线路年份（第二、三位）+最后一位或两位数字表示该线路在当年命。
3、330kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。
（二）110kV 及以下线路1、110kV 及以下线路命名实行双重编号，即电压等级＋线路名称。
如110 kV××线、35 kV××线、10kV ××路。
2、110kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。
3、“T ”接线线路命名为线路主线名称＋“T ”接厂站简称，如××（主线名称）“T ”×（厂站简称）线。
4、线路杆塔编号排列顺序：由线路主供电源端开始至受电厂站，从1号起按递增顺序编号；“T ”接线路杆塔编号由“T ”接点至厂站，从1号起按递增顺序编号。
电厂设备命名原则设备命名、编号1.1设备命名及编号原则为便于生产管理，统一称谓，防止混乱，特规定电站设备的命名与编号原则如下。
1.1.1发电设备1、发电设备的命名，除了表述其在系统中的隶属关系外，主要以其所起作用做为命名根据。
3、发电设备的编号，凡有流程关系的，按流程方向依次编号;无流程关系的按其实际安装位置一般由东向西，由南向北依次编号(化学设备由西向东，由北向南编号)。
4、主设备按自然顺序编号，锅炉、汽轮机、发电机、主变压器分别编为#1、#2。
5、主要辅助设备，若每台主机仅设一台的，其编号与主机相对应。
如:除氧器、自然通风冷却塔、厂用高压变压器及厂用低压变压器分别编为#1、#2。
6、主设备的附属设备，随主机编号。
其全名称由三部分组成:第一部分为主要设备名称，第二部分为附属设备名称，第三部分为该设备编号。
若一台主要设备仅有一台某种附属设备，则该设备名称的第三部分省略:如#2机盘车;若有数台同一职能的设备，则这些设备的名称的第三部分按甲、乙、丙、丁依次编号:如#1炉引风机乙;若同一职能的附属设备超过四台时，则可按自然顺序依次编号:如主变风扇、炉吹灰器等。
7、公用设备有数台时，由1号起始按自然顺序编号，以防重复混淆。
8、输煤皮带按前进方向由1号起始顺序编号(地下皮带定为0号)。
厂区以煤场为中心外侧为甲、内侧为乙。
9、阀门根据其在系统中的地位命名，同一职能的两个串联门，在门的名称后标以一次和二次门(按工质流向，前为一次，后为二次)。
10、所有厂用电动机随所驱动的转动机械编号。
2.1.2变配电设备电气调管一次设备以调度部门下达的命名与编号为准，110Kv设备采用双重编号命名。
发电机出口10kV系统及35kV、110kV系统称为系统侧，厂用10kV侧与0.4kV 系统称为厂用侧。
1.母线编号:由设备所属系统、电压等级、及罗马数字组成，如:系统10KV?段母线。
2.线路的命名:a.线路的命名由线路名称和线路调度编号二部分组成;b.电厂与变电站之间联络线的名称:一般按厂站名各取第一个字头组合而成，线路名称的顺序是第一位取电厂第一个字头，第二位取对侧变电站名称的第一个字头,如:金张一线;c.当线路为多回并列时，线路名称除按上条命名外还应附加以电厂端出线编号的顺序编制的回路数;d.输电线路除线路名称外，还应配以线路调度编号(即双重编号);e.线路序号取11~99，其编制原则:按110KV变电站的间隔序号。
设备命名及编号原则1 总则1.1 为适应现代企业发展的要求，提高我公司设备系统调度运行管理水平，特制定本原则。
1.2 凡属我公司生产设备，均应照本原则实行统一命名及编号。
1.3 凡与省调关联的设备，参照省调编号原则编号，并报请省调同意后方可执行。
1.4 设备变更或技改后，新增设备的命名及编号应按照本原则套编。
1.5 凡遇本原则未明确的设备的命名及编号，应报生产调度部门审定。
1.6 本原则由工程技术部、运行部组织实施，有关专业应根据本原则编制各专业的设备名称及编号清册。
1.7 本原则的解释权归运行部。
2 电气系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语缩写而成，常用基本符号见表1。
表1 常用基本符号项目基本符号名称1 G 发电机2 T 变压器3 WB 母线4 QF 开关5 QS 刀闸6 WL 线路7 CT 电流互感器8 PT 电压互感器9 L 电抗器10 F 避雷器3 交流220kV设备编号3．1 220kV交流线路命名遵循如下原则：3.1.1 线路及主变名称按照调度下发的命名执行；3.1.2 每一条线路均有独立的线路名称，不同的线路对应不同的代码编号。
3.1.3 母线命名原则：按照调度下发的命名执行。
4 6kV及以下系统设备编号原则4.1 变压器命名原则4.1.1 6kV及以上变压器为高压变压器，在命名第一字中以“高”标示，400V变压器为低压变压器，不标注电压等级。
4.1.2 根据变压器所带主要负荷的不同，在名称中加入标示字，如6kV系统中#1机高厂变、#2机高厂变、#01高备变。
4.1.3 各低厂变命名标明机组号、变压器名称。
如：#1机汽机1A变、#1机锅炉1B变等。
4.1.4 按低厂变所带负荷不同，以数字与英文字母作为标示，作为其开关及相关元件的编号代码。
（见附表1）4.2 母线命名原则4.2.1 母线名称标示出机组号、负荷类型、电压等级、母线段号，两段母线一般以A、B 标注，如：#1机汽机400V PC ⅠA段母线，#1机6kV ⅠB段母线，6kV输煤A段母线。
