Kv架空线路验收文档
三相
弛度
①导线的三相驰度应平衡，无过紧、过松现象。导线在线夹内应无滑脱现象。②导线的三相驰度误差（相差）应符合标准：误差不得超过设计值得-5%或+10%；一般档距弛度相差不应超过50mm
跳线及带电体对杆塔的电气间隙
10Kv裸导线：不小于0.3m。10Kv绝缘导线：不小于0.2m
导线对地、交叉跨越的最小安全距离
现场核查情况
注：检查记录填写：“√”—合格，“×”—不合格，“/”—无需检查。不合格项根据情况发出整改通知单。
2存在问题及整改计划
序号
存在问题
建议整改措施
要求完成时间
复检是否合格
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
验收负责人签名：施工负责人签名：
3、验收总结：
经验证，10Kv架空线路总体验收（合格/不合格）。
9
不同材质，不同规格型号、不同交织方向的导线严禁在同一耐张段驳接
10
导线在跨越道路、一、二级通信线时，应双固定，在裆内不得有接头。
11
在一个档距内每根导线不应超过一个接头，接头离固定点＞0.5m
12
导线截面：主干线不得小于70mm2，分支线不得小于35mm2（或符合设计要求）。
13
架空绝缘线路导线对地面最小垂直距离不应小于6.5m，人口稀少地区不应小于5.5m，不能通航的河湖水面不应小于5m。
①导线对地面：人口密集地区：垂直距离为6.5m（最大弧垂）。人口稀少地区：垂直距离为5.5m（最大弧垂）。交通困难地区：垂直距离为4.5m（最大弧垂）。②导线对建筑物：垂直距离为3m（最大弧垂），绝缘导线2.5m。水平距离为：1.5m（最大风偏）；绝缘导线为：0.75m。③导线对树木：垂直距离为3m（最大弧垂，并考虑树木的自然生长高度）。④导线与各电压等级电力线路垂直交叉最小距离：10Kv-10Kv：2m（最大弧垂）；10Kv-110Kv：3m（最大弧垂）；10Kv-220Kv：4m（最大弧垂）.
弛度
①导线的三相驰度应平衡，无过紧、过松现象。导线在线夹内应无滑脱现象。②导线的三相驰度误差（相差）应符合标准：误差不得超过设计值得-5%或+10%；一般档距弛度相差不应超过50mm
跳线及带电体对杆塔的电气间隙
10Kv裸导线：不小于0.3m。10Kv绝缘导线：不小于0.2m
导线对地、交叉跨越的最小安全距离
现场核查情况
注：检查记录填写：“√”—合格，“×”—不合格，“/”—无需检查。不合格项根据情况发出整改通知单。
2存在问题及整改计划
序号
存在问题
建议整改措施
要求完成时间
复检是否合格
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
验收负责人签名：施工负责人签名：
3、验收总结：
经验证，10Kv架空线路总体验收（合格/不合格）。
9
不同材质，不同规格型号、不同交织方向的导线严禁在同一耐张段驳接
10
导线在跨越道路、一、二级通信线时，应双固定，在裆内不得有接头。
11
在一个档距内每根导线不应超过一个接头，接头离固定点＞0.5m
12
导线截面：主干线不得小于70mm2，分支线不得小于35mm2（或符合设计要求）。
13
架空绝缘线路导线对地面最小垂直距离不应小于6.5m，人口稀少地区不应小于5.5m，不能通航的河湖水面不应小于5m。
①导线对地面：人口密集地区：垂直距离为6.5m（最大弧垂）。人口稀少地区：垂直距离为5.5m（最大弧垂）。交通困难地区：垂直距离为4.5m（最大弧垂）。②导线对建筑物：垂直距离为3m（最大弧垂），绝缘导线2.5m。水平距离为：1.5m（最大风偏）；绝缘导线为：0.75m。③导线对树木：垂直距离为3m（最大弧垂，并考虑树木的自然生长高度）。④导线与各电压等级电力线路垂直交叉最小距离：10Kv-10Kv：2m（最大弧垂）；10Kv-110Kv：3m（最大弧垂）；10Kv-220Kv：4m（最大弧垂）.
10kv架空线路施工工程验收标准
4 杆上绝缘子 4.1 安装是否牢固、连接是否可靠，防止积水 4.2. 表面是否有污垢、附着物和不应有的涂料 4.3 绝缘子裙边与带电部位的间隙不应小于 50mm
横担应平正，端部上下（左右）歪斜不应大于 4.4
20mm 双杆的横担与电杆连接处的高差不应大于连 4.5 接距离的 5／1000，左右歪斜不应大于横担的 总长度 1／100 横担直立安装时，顶端顺线路歪斜不应大于 4.6 10mm 横担垂直安装时，顶端宜上翘 5°～15°，顶 4.7 端顺线路歪斜不应大于 20mm 横担安装在转角杆时，顶端竖直安装的支架应 4.8 安装在转角杆内角侧（瓷横担应安装在支架的 外角侧） 4.9 瓷横担绝缘子的固定是否有加软垫 悬式绝缘子与电杆、导线金具连接处无卡压现 4.10 象 悬式绝缘子耐张串上、螺栓及穿钉是否由上向 4.11 下侧穿入 悬式绝缘子悬串上的弹簧销子螺栓及穿钉是 4.12 否向受电侧穿入 4.13 螺栓的穿入方向是否符合规定 5 拉线、顶（撑）杆、拉线柱安装 5.1 拉线是否段股、松弛 5.2 水平拉线对地距离是否符合要求 5.3 拉线绝缘子是否完好 5.4 拉线的防护管是否完整 跨越道路的拉线对通车路面边缘的垂直距离 5.5 不应小于 5m 5.6 拉线棒（下巴）、抱箍等金具有无变形 5.7 拉线固定是否牢固 拉线基础周围土壤有无下沉、突起或缺土等现 5.8 象 顶（撑）杆、拉线柱、保护桩等有无损坏、开 5.9 裂等现象 承力拉线应与线路方向的中心线对正；分角拉 5.10 线应与线路分角方向对正；防风拉线应与线路
容易受汽车碰撞或者容易被人摇动的拉线棒 3.14 是否已设置保护桩
验收记录
依据 GB50173—92 GB50173—92
GB50173—92
备注
3.15 红白相间的油漆标识是否完好 查明相邻地段电力、通信、架空物、管道及电
横担应平正，端部上下（左右）歪斜不应大于 4.4
20mm 双杆的横担与电杆连接处的高差不应大于连 4.5 接距离的 5／1000，左右歪斜不应大于横担的 总长度 1／100 横担直立安装时，顶端顺线路歪斜不应大于 4.6 10mm 横担垂直安装时，顶端宜上翘 5°～15°，顶 4.7 端顺线路歪斜不应大于 20mm 横担安装在转角杆时，顶端竖直安装的支架应 4.8 安装在转角杆内角侧（瓷横担应安装在支架的 外角侧） 4.9 瓷横担绝缘子的固定是否有加软垫 悬式绝缘子与电杆、导线金具连接处无卡压现 4.10 象 悬式绝缘子耐张串上、螺栓及穿钉是否由上向 4.11 下侧穿入 悬式绝缘子悬串上的弹簧销子螺栓及穿钉是 4.12 否向受电侧穿入 4.13 螺栓的穿入方向是否符合规定 5 拉线、顶（撑）杆、拉线柱安装 5.1 拉线是否段股、松弛 5.2 水平拉线对地距离是否符合要求 5.3 拉线绝缘子是否完好 5.4 拉线的防护管是否完整 跨越道路的拉线对通车路面边缘的垂直距离 5.5 不应小于 5m 5.6 拉线棒（下巴）、抱箍等金具有无变形 5.7 拉线固定是否牢固 拉线基础周围土壤有无下沉、突起或缺土等现 5.8 象 顶（撑）杆、拉线柱、保护桩等有无损坏、开 5.9 裂等现象 承力拉线应与线路方向的中心线对正；分角拉 5.10 线应与线路分角方向对正；防风拉线应与线路
容易受汽车碰撞或者容易被人摇动的拉线棒 3.14 是否已设置保护桩
验收记录
依据 GB50173—92 GB50173—92
GB50173—92
备注
3.15 红白相间的油漆标识是否完好 查明相邻地段电力、通信、架空物、管道及电
10kV及以下线路验收细则
10kV及以下线路验收细则一、10kV线路部分1、线路基础施工工艺标准1)、直线杆横线路方向位移不应超过50mm。
2）、转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。
3）、转角杆应向外角预偏，紧线后不应向内角倾斜，向外角侧倾斜时其杆梢位移不应大于杆梢直径。
4）、终端杆应向拉线侧预偏，紧线后不应向拉线反方向倾斜，拉线侧倾斜不应使杆梢位移大于杆梢直径。
5）、导线档距一般应控制在：县城集镇50－60m，乡村70－100m,2、拉线制作工艺标准1)、拉线对地面夹角为45°，若受地形限制，不应大于60°，不应小于30°。
2）、拉线穿过公路时，对路面中心的垂直距离不应小于6m，且对路肩的最小距离不应小于4.5m。
跨越道路(非公路)的水平拉线，对路面的垂直距离不应低于5m。
3）、不论拉棒长短，拉棒出土长度应控制在300mm至700mm之间。
4）、穿越和接近导线的电杆拉线必须装设与线路电压等级相同的拉线绝缘子；拉线绝缘子应装在最低导线以下，应保证在拉线绝缘子以下位置断拉线情况下，拉线绝缘子距地面不小于2.5m。
5）、采用UT型线夹及楔形线夹固定的拉线安装时，应符合以下规定：①线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚应在尾线侧，安装时不应损伤线股。
②拉线弯曲部分不应明显松脱，拉线断头处与拉线主线应固定可靠。
钢绞线的端头露出部分规定：契形线夹300毫米，UT线夹300mm至500mm，且用直径不小于3.2毫米的单股镀锌铁线绑扎，绑扎长度不小于30mm，并做防锈处理。
③UT型线夹的螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧。
拉线调好后，UT型线夹露出的丝扣长度应为10～30毫米。
UT型线夹的双螺母应并紧。
3、电杆组立及铁附件安装工艺标准1）、电杆钢圈焊接后应将表面铁锈、焊渣与氧化层除尽，并进行防腐处理。
2)、10kV钢管杆均应与接地引下线连接，通过多点接地以保证可靠性。
10kv以下架空线路验收规范
竭诚为您提供优质文档/双击可除10kv以下架空线路验收规范篇一：10kV及以下架空线路施工及验收规范篇二：10kV及以下架空配电线路工程施工及验收规范10kV及以下架空配电线路工程施工及自验规范10kV及以下配电线路工程应按程序及已批准的设计进行施工。
第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：1、超过规定保管期限；2、因保管、运输不良等原因而有变质损坏可能；3、对原试验结果有怀疑。
第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求：1、不应有松股、交叉、拆叠、断裂及破损等缺陷；2、裸铝绞线不应有严重腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。
第三条为特殊目的使用的线材，除满足第二条规定外，还应符合设计的特殊要求。
第四条采用黑色金属制造的金具零件应热镀锌。
第五条金具在使用前应进行外观检查、且应满足下列要求：1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹船体压板与导线接触面应光滑；3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。
第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。
第七条金具上的各种联结螺栓应有防松装臵，采用的防松装臵应镀锌良好、弹力合适、厚度符合规定。
第八条绝缘子安装前应进行外观检查且应满足下列要求：1、瓷件与铁件应结合紧密，铁件镀锌良好；2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。
第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。
第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆等现象；2、按规定支点放臵检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；3、杆身弯曲不应超过杆长的2/1000。
第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。
10kV线路及设备验收细则
8、螺栓无松动，附件完整。
9、器身无锈蚀。
10、油浸变压器油位正常。
11、有标似基本参数等内容的制造厂铭牌。
12、电气距离符合设计要求。
电杆基础
1.三盘的安装应符合《架空绝缘配电线路施工及验收规程》的要求。
2.电杆组立后，回填土时应将土块打碎，每回填500mm应夯实一次。回填后的电杆坑应有防沉土台，其埋设高度应超出地面300mm。硬化的路面不留防沉土台。拉线坑回填后，回填土也应有防沉土台。
30Ω
其它
其它项目验收应符合有关规定。
验收人员：验收日期
验收项目
验收标准
结果
验收所需资料
1．竣工图
2．变更设计的证明文件（包括施工内容）
3．安装技术记录（包括隐蔽工程的记录）
4．交叉跨越记录及有关文件
5．调整试验记录（包括设备的试验报告及合格证）
6．接地电阻测试记录
7．有关图纸资料（施工图、横纵断面图、走径图、杆塔基础图）
1.三盘的安装应符合《架空绝缘配电线路施工及验收规程》的要求。
2.电杆组立后，回填土时应将土块打碎，每回填500mm应夯实一次。回填后的电杆坑应有防沉土台，其埋设高度应超出地面300mm。硬化的路面不留防沉土台。拉线坑回填后，回填土也应有防沉土台。
电杆杯形基础、套筒基础、钢管塔基础等灌注桩基础
1.不同品种的水泥不得在同一个灌注桩基础中使用。
9．导线上无异物。
10．紧线时挂线杆塔是否采取了足够的补强措施。挂线杆塔在紧线过程中不应出现有明显的倾斜和挠度。
11．不应存在其他可能造成工程隐患的情况。
电缆线路验收项目
1.电缆外皮至地坪的埋深不得小于0.7米；穿越农田的埋深，不小于1米
2.沿直埋电缆的上、下侧，应铺以100mm的软土或沙层，并盖以混凝土盖板和电缆警示带，盖板宽度应超出电缆两侧50mm。
9、器身无锈蚀。
10、油浸变压器油位正常。
11、有标似基本参数等内容的制造厂铭牌。
12、电气距离符合设计要求。
电杆基础
1.三盘的安装应符合《架空绝缘配电线路施工及验收规程》的要求。
2.电杆组立后，回填土时应将土块打碎，每回填500mm应夯实一次。回填后的电杆坑应有防沉土台，其埋设高度应超出地面300mm。硬化的路面不留防沉土台。拉线坑回填后，回填土也应有防沉土台。
30Ω
其它
其它项目验收应符合有关规定。
验收人员：验收日期
验收项目
验收标准
结果
验收所需资料
1．竣工图
2．变更设计的证明文件（包括施工内容）
3．安装技术记录（包括隐蔽工程的记录）
4．交叉跨越记录及有关文件
5．调整试验记录（包括设备的试验报告及合格证）
6．接地电阻测试记录
7．有关图纸资料（施工图、横纵断面图、走径图、杆塔基础图）
1.三盘的安装应符合《架空绝缘配电线路施工及验收规程》的要求。
2.电杆组立后，回填土时应将土块打碎，每回填500mm应夯实一次。回填后的电杆坑应有防沉土台，其埋设高度应超出地面300mm。硬化的路面不留防沉土台。拉线坑回填后，回填土也应有防沉土台。
电杆杯形基础、套筒基础、钢管塔基础等灌注桩基础
1.不同品种的水泥不得在同一个灌注桩基础中使用。
9．导线上无异物。
10．紧线时挂线杆塔是否采取了足够的补强措施。挂线杆塔在紧线过程中不应出现有明显的倾斜和挠度。
11．不应存在其他可能造成工程隐患的情况。
电缆线路验收项目
1.电缆外皮至地坪的埋深不得小于0.7米；穿越农田的埋深，不小于1米
2.沿直埋电缆的上、下侧，应铺以100mm的软土或沙层，并盖以混凝土盖板和电缆警示带，盖板宽度应超出电缆两侧50mm。

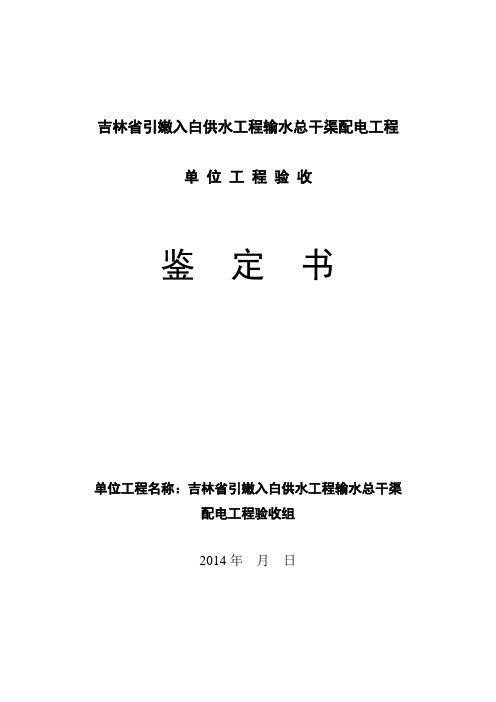

10kv线路单位工程验收鉴定书
吉林省引嫩入白供水工程输水总干渠配电工程单位工程验收鉴定书单位工程名称：吉林省引嫩入白供水工程输水总干渠配电工程验收组2014年月日前言一、验收依据1、《电气装置安装工程35kv及以下架空电力线路施工及验收规范》（GB50173-92）2、《水利水电基本建设工程单元工程质量等级评定标准》（DL/T5113.1-2005）3、《水利水电工程施工质量检验与评定规程》（SL176—2007）4、吉林省引嫩入白供水工程输水总干渠配电工程施工合同、设计图纸和相关文件；二、组织机构由项目法人主持，承包、监理、设计、施工等单位派代表参加组成10kv线路单位工程验收工作组。
验收主持单位：白城市引嫩入白工程建设管理局验收参加单位：承包单位：前郭县农电局电气安装公司设计单位：吉林省恒立电力设计有限责任公司监理单位：中水东北公司施工单位：前郭县农电局电气安装公司验收时间： 2014年月日验收地点：白城市引嫩入白工程建设管理局三、验收过程：（1）、现场检查工程完成情况和工程实体质量（2）、听取建设单位、监理单位、施工单位、设计单位对本工程建设管理工作总结报告；（3）、检查单元工程质量评定及分部工程质量评定资料。
验收范围和内容一、10kv线路分部工程开工和完工日期10kv线路分部工程由12条线路组成：1、1+267分水闸线路。
于2011年11月14日正式开工，到2011年12月30日完工。
2、2+560分水闸线路。
于2011年11月15日正式开工，到2011年12月31日完工3、5+930分水闸线路。
于2011年11月16日正式开工，到2012年1月1日完工4、9+940（9+921）分水闸线路。
于2011年11月17日正式开工，到2012年1月2日完工.5、16+840进水闸线路。
于2011年11月18日正式开工，到2012年1月3日完工6、20+450进水闸线路。
于2011年11月19日正式开工，到2012年1月4日完工。
免费10kv线路验收规范
竭诚为您提供优质文档/双击可除免费10kv线路验收规范篇一：10kV及以下架空配电线路工程施工及验收规范10kV及以下架空配电线路工程施工及自验规范10kV及以下配电线路工程应按程序及已批准的设计进行施工。
第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：1、超过规定保管期限；2、因保管、运输不良等原因而有变质损坏可能；3、对原试验结果有怀疑。
第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求：1、不应有松股、交叉、拆叠、断裂及破损等缺陷；2、裸铝绞线不应有严重腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。
第三条为特殊目的使用的线材，除满足第二条规定外，还应符合设计的特殊要求。
第四条采用黑色金属制造的金具零件应热镀锌。
第五条金具在使用前应进行外观检查、且应满足下列要求：1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹船体压板与导线接触面应光滑；3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。
第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。
第七条金具上的各种联结螺栓应有防松装臵，采用的防松装臵应镀锌良好、弹力合适、厚度符合规定。
第八条绝缘子安装前应进行外观检查且应满足下列要求：1、瓷件与铁件应结合紧密，铁件镀锌良好；2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。
第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。
第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆等现象；2、按规定支点放臵检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；3、杆身弯曲不应超过杆长的2/1000。
第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。
第二章电杆基坑第一条基坑施工前的定位应符合下列规定：1、直线杆：顺线路方向位移不应超过设计档距的5%；垂直线路方向不应超过50毫米；2、转角杆：位移不应超过50毫米。
10kV配电工程验收资料
10KV配电工程验收资料建设单位入网安全建设资质审查表注：★标注项目为强制性项目，不具备或不符合要求的建设单位不得开工建设；★审查项目必须由单位盖章方能生效。
客户电力工程设计授权书附件：工程设计资质证书复印件客户电力项目建设授权书附件：电力设施承（修、试）用许可证复印件项目竣工申请自检报告（业主）单位：我公司承接贵单位配电工程，已安装完毕，具备自检验收条件。
现向贵单位申请自检验收。
特此申请施工单位（封）：年月日项目竣工自检回执签单项目规模及主要技术指标建设单位：（封）年月日自检项目主要包含结论天气：晴天（或阴天）年月日XX10KV配电工程任务手册一、项目概况：本项目位于X，属于XXXX特种变压器10KV配电工程。
二、火点：10KVXX 90X线XX支线#棒。
三、工程任务：1、安装XXX型油浸式变压器台（安装方式：杆上）；2、安装X型跌落式熔断器X组（安装方式：上杆）；3、安装式氧化锌避雷器X组（安装方式：杆上）；4、安装式隔离开关组（安装方式：杆上）；5、组装12米普通水泥电杆基础；6、组装10米普通水泥电杆基础；7、安装高压真空开关台（安装方式：上杆）；8、架设JKL YJ-XXm㎡高压绝缘电线XX米（安装方式：架空）。
四、接地网：1、新组装变压器的接地网沿基本日式分布，变压器的接地电阻为XΩ。
施工单位（封）：年月日注：请建设单位结合工程实际建设情况进行详细说明。
以上只是一个例子。
XX 10KV配电工程主设备一电缆台单（双）路杆装配图（附装配材料清单）10m端子式双极变压器台安装图（带总成）材料清单）注：箱型无需提供此信息电气安装工程施工备案表项目名称：电力装置隐蔽工程记录表项目名称：注：项目的所有隐蔽条件都必须填写。
接地装置检查记录表施工单位（封）：隐蔽工程自检结论表XXX配电工程高压线路杆塔清单导体下垂施工记录项目名称：施工单位（封）：线路设备交叉记录表项目名称：建设单位：（封）电缆库存项目名称：建设单位：（封）时间：年月日高压电缆低压电缆（建设单位印章）电工试验记录表XX工程自检验收缺陷处理记录建设单位移交给项目建设（业主）单位的备件、材料、工具清单项目名称：建设单位出让方：项目建设单位收件人：年月日建设单位上交电网运行管理单位备件、材料、工具清单项目名称：建设单位出让方：项目建设单位收件人：年月日工程配电一次接线图（主要表现变压器、各种开关、母线、断路器、架空线、电缆线、电容器、避雷器、计量等主要设备之间的电气连接）工程配电二次接线图10KV配变连接安装示意图（主要标明连接点、连接变电站线路名称及线路走向）变压器品牌产品证书、安装操作手册、厂家测试数据电力电缆产品合格证、厂家检测数据各类开关、断路器、电容器、避雷器等重大设备合格证、安装说明书、厂家检测资料挂网工程竣工验收及运行报告申请书XX供电公司：特此委托XXX公司承建我公司XXXX配电工程。
10kV及以下架空电力线路工程交接验收
10kV及以下架空电力线路工程交接验收
1、在验收时应按下列要求进行检查：
一、采用器材的型号、规格。
二、线路设备标志应齐全。
三、电杆组立的各项误差。
四、拉线的制作和安装。
五、导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离。
六、电器设备外观应完整无缺损。
七、相位正确、接地装置符合规定。
八、沿线的障碍物、应砍伐的树及树枝等杂物应清除完毕。
2、在验收时应提交下列资料和文件：
一、竣工图。
二、变更设计的证明文件(包括施工内容明细表)。
三、安装技术记录(包括隐蔽工程记录)。
四、交叉跨越距离记录及有关协议文件。
五、调整试验记录。
六、接地电阻实测值记录。
七、有关的批准文件。
新建10kV电力线路验收标准
新架10kV线路验收标准单位：时间：目录第一章新建10kV电力线路验收及停电接入作业程序一、检查验收内容二、在验收时应提交下列资料和文件三、新建10kV线路及变配电设施停电接入的程序第二章材料选型一、10kV线路常用设备二、线路所使用的原材料、器材，须符合下列规定第三章线路架设标准一、技术术语二、导线选型三、导线架设四、电杆基坑及基础埋设五、电杆组立与绝缘子安装六、拉线安装七、10kV及以下架空电力线路上的电气设备1、杆上变压器及变压器台2、跌落式熔断器3、杆上断路器和负荷开关4、杆上隔离开关5、杆上避雷器八、接地工程第一章新建10kV电力线路验收及停电接入作业程序为了规范新建10kV线路的验收及停电接入工作，让施工单位了解水电厂验收及停电接入程序，提高工作效率，特制订《新架10kV线路验收标准及停电接入作业程序》，望各施工大队能够照此执行。
具体内容如下：一、检查验收内容：1、验收时要逐基杆塔、逐台设备进行，并填写《10kV线路架设及柱上变安装工程验收单》（附件4）。
将检查问题填入检查验收表中。
形成问题整改清单反馈给施工单位。
2、如发现器材的型号、规格，线路设备标志，电杆组立的各项误差，拉线的制作和安装，导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离，电器设备外观应完整性，相位、接地装置、沿线的障碍物、应砍伐的树及树枝等不符合要求的，或者整改不彻底的不允许搭火。
二、在验收时应提交下列资料和文件：1、竣工图。
2、变更设计的证明文件(包括施工内容明细表)。
3、交叉跨越距离记录及有关协议文件。
4、停电接入申请。
5、停电接入安全措施票。
6、相关试验记录、设备合格证。
7、新架线路现场检查验收表。
8、问题整改清单。
9、工程验收单。
三、新建10kV线路及变配电设施停电接入的程序1、建设单位项目组对接入线路进行验收；2、建设单位验收合格后，向所在区域的水电厂运行维护单位生产办提出书面验收申请(见附件3)，并提交新建线路及配变的相关图纸和技术资料；3、所在区域的水电厂运行维护单位组织验收并以书面形式(见附件4)反馈存在问题；4、施工单位整改；5、所在区域的水电厂运行维护单位组织复查；6、复查合格后，由建设单位项目组向本单位生产运行科提交停电接入申请(见附件5)，批准后，建设单位生产运行科要确认停电范围并在《停电接入安全措施票》上签字(见附件2)；7、所在区域水电厂运行维护单位办理停电作业第一种工作票(见附件6)；8、所在区域水电厂运行维护单位进行停电、布置安全措施；9、建设单位对所管区域内的伴生气发电站及其他发电设备进行停电及办理安全措施；10、施工单位确认建设单位对所管区域内的伴生气发电站及其他发电设备安全措施办理合格、所在区域水电厂运行维护单位对电源侧安全措施办理合格后，施工单位在接入点线路各端装设三相短路接地线；11、施工单位进行接入施工；12、施工单位作业结束后，所在区域水电厂运行维护单位和建设单位汇报工作结束、安全措施已全部拆除、人员已全部撤离；13、所在区域水电厂运行维护单位对接入点进行验收，验收合格后拆除安全措施；14、建设单位拆除自发电设备处的安全措施并向所在区域水电厂运行维护单位调度室告知；15、所在区域水电厂运行维护单位确认施工人员全部撤离，安全措施全部拆除，恢复送电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
验收负责人签名：日期：
铁件
铁件（角）无弯曲
外观
应无磨损、断股、扭曲、金钩、断头等现象
导线
连接
①钳压后导线端头露出长度，不应小于20mm，导线端头绑线应保留；②压接后的接续管弯曲度不应大于管长的2%，有明显弯曲时要校正；③压接后或校正后的接续管不应有裂纹；④压接后接续管两端附近导线不应有灯笼、抽筋等现象；⑤压接后接续管两端出口处、合缝处及外漏部分，应涂电力复合脂
2
应悬挂“严禁攀登，高压危险”标志牌
3
拉线棒露出地面的圆钢长度50—70cm
4
拉线与电杆夹角：宜采用45°，不应小于30°
拉
线
安
装
5
拉线平面分角位置正确
6
拉线回尾长度要求为30-50cm，绑扎8-10cm
7
UT线夹安装位置正确，主辅线槽无空位，丝杆有调整余地。
8
拉盘深埋不小于1.8m
9
拉线棒采用φ16镀锌圆钢，深埋不小于1.8m。
9
施工质量文件，包括质量检查评定、测试材料等。
10
施工安装文件，包括现场施工记录、安装记录等。
11
交接实验报告、调试报告
12
竣工报告，竣工报告包括杆塔明细表，各种线路长度、实际工程量等。
13
监理报告
明确标明杆塔位置及型号，并注明线型，并注明交叉跨越所处地点。）
10Kv架空线路验收文档
一、概况：
线路名称
起止杆号
导线规格型号
长度
同杆、塔架设情况
受电馈线
站 线
建设单位
施工单位
监理单位
验收人员
运行单位
检修单位
二、资料验收
序号
具体内容
是否
具备
是否符
合要求
备注
1
施工依据文件，包括立项申请、批复、设计文件等
2
施工组织文件，包括开工报告、施工组织措施、施工安全措施、设计变更通知等。
杆长及稍径：电杆长度不小于10m，稍径不小于150mm
4
线路档距：一般为50—80m，最大不超过100m。（特殊除外）
5
杆身弯曲不应超过杆长的1/1000
6
电杆埋深不应小于杆长的1/6
7
山坡上的杆位，应有防洪措施
8
π杆高差小于20mm
9
旧杆孔洞应封堵
10
居民区钢筋混凝土电杆应接地
铁
塔
组
装
1
塔材规格应符合设计要求
3
10Kv架空线路、杆塔订货相关文件、订货技术合同、技术协议等。
4
制造厂提供的产品合格证书以及说明书，要求齐全，内容相符。
5
制造厂提供的产品出厂试验报告和记录。
6
运输过程质量控制文件。
7
开箱验收记录
8、
加盖公章的设计图纸资料以及变更设计的实际施工图（含绝缘子剖面图、电杆组装图、接地安装图、工程内容说明书等）
2
热镀锌、焊接、开孔、紧固等工艺满足设计和规范
3
铁塔基础浇筑符合设计要求
4
铁塔组立架线后倾斜不超过3‰
5
螺栓穿向与紧固满足设计与规范
6
接地线连接可靠，接地方式与电阻值应满足设计要求，小于10Ω。
7
直线塔检查后即可浇筑保护帽，耐张塔在架线后浇筑保护帽。
拉
线
安
装
1
拉线装设：分支、转角、耐张、终端应装设拉线。耐张段超过10基直线杆或处于风口的电杆应装设防风拉线。
14
紧线后杆端位置转角便宜小于杆头。
导
线
架
设
15
接地引下线应使用镀锌圆钢或扁铁可靠连接，并使用线耳压接，以便与测量接地电阻。
16
10Kv高压线路跨接垂直距离不小于2m，10Kv高压接户线不小于4m。
17
低压线路跨接垂直距离不小于1m。
其
他
要
求
1
导线架设后有跨越记录
2
电杆封土高度不小于20cm
3
柱上开关、接地电阻不应大于10Ω
4
接地体掩埋在耕地0.6m以下
5
配电线路距易燃易爆品的防火间距不小于杆塔高度的1.5倍
杆塔
倾斜度
1
经目测应无明显倾斜
2
倾斜度规定：电杆不应大于15/1000，铁塔（50m以下）不应大于10/1000
裂纹
1
应无纵向裂缝，横向裂缝的宽度不应超过0.1mm
铁塔螺栓
1
穿入方向符合规定要求
2
紧固无松动现象
3
宜在距塔基础3m以下段防盗螺丝
1
拉线盘埋设深度和方向：符合设计要求
2
拉线棒外露长度：500-700mm
3
连接处应采用双螺母
对地角
与设计值允许偏差不大于3°
拉线设置
原则：①承力拉线：与中心线对正；②分角拉线：与分角线方向对正；③防风拉线：与线路方向垂直
绝缘子
外表
清洁完好、无裂纹、破损、气泡烧痕等缺陷
安装
安装应牢固、连接可靠、无积水
现场核查情况
注：检查记录填写：“√”—合格，“×”—不合格，“/”—无需检查。不合格项根据情况发出整改通知单。
2存在问题及整改计划
序号
存在问题
建议整改措施
要求完成时间
复检是否合格
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
验收负责人签名：施工负责人签名：
3、验收总结：
经验证，10Kv架空线路总体验收（合格/不合格）。
三相
弛度
①导线的三相驰度应平衡，无过紧、过松现象。导线在线夹内应无滑脱现象。②导线的三相驰度误差（相差）应符合标准：误差不得超过设计值得-5%或+10%；一般档距弛度相差不应超过50mm
跳线及带电体对杆塔的电气间隙
10Kv裸导线：不小于0.3m。10Kv绝缘导线：不小于0.2m
导线对地、交叉跨越的最小安全距离
导
线
架
设
1
导线型号符合设计要求
2
导线外观：不得有气泡、鼓肚、砂眼、露芯、绝缘断裂及绝缘体霉变现象。
3
线路要标示线路名称、编号、相序
4
线路要标示“禁止攀登，高压危险”
5
10Kv耐张段长度不宜大于1Km
6
线路跨越公路，距离不应小于7m
7
三相弧垂平衡，弧垂误差不超过设计±5%
8
导线排列：三角和水平排列，面向负荷侧，从左到右为：ABC排列；垂直排列：从上到下为：ABC排列（或BAC）
16
线路结线图
17
接地电阻记录
18
避雷器试验记录
注：检查记录填写：“√”—合格，“×”—不合格，“/”—无需检查。不合格项根据情况发出整改通知单。
三、安装质量和工程质量检查验收
1、现场验收项目检查表
检查项目
检查内容及标准
检查记录
备注
电
杆
组
立
1
混凝土电杆无纵横向裂纹、露筋、跑浆
2
混凝土电杆顶端应封堵
3
9
不同材质，不同规格型号、不同交织方向的导线严禁在同一耐张段驳接
10
导线在跨越道路、一、二级通信线时，应双固定，在裆内不得有接头。
11
在一个档距内每根导线不应超过一个接头，接头离固定点＞0.5m
12
导线截面：主干线不得小于70mm²，分支线不得小于35mm²（或符合设计要求）。
13
架空绝缘线路导线对地面最小垂直距离不应小于6.5m，人口稀少地区不应小于5.5m，不能通航的河湖水面不应小于5m。
镀锌
1
镀锌层厚度满足要求，光亮整洁
标志
1
正确、齐全、规范
杆塔基础
回填土
1
回填土影夯实，宜设防沉层（高于周围地面）
2
处在河流、鱼塘、排水沟边的杆塔基础护坡采用混凝土砌石。
基础保护帽
1
直线塔检查后即可浇筑防护帽
2
耐张塔应在架线后浇筑防护帽
3
铁塔防护帽浇筑结合应严密，不得有裂缝，防止雨水渗透。
拉线
拉线棒、盘
10
拉线封土高于地面15cm
金
具
安
装
1
线路金具要热镀锌，规格符合设计要求
2
横担安装位置方向正确，（直线杆在负荷侧，分支、转角在拉线侧）不应偏移歪斜。
3
大跨越（100m以上）档距应安装防震锤。
4
线路耐张段跳线应用并沟线夹。
5
耐张线夹安装正确
6
绝缘导线配套金具应符合标准要求，停电工作接地点处宜安装专用停电接地金具，用以悬挂接地线。
①导线对地面：人口密集地区：垂直距离为6.5m（最大弧垂）。人口稀少地区：垂直距离为5.5m（最大弧垂）。交通困难地区：垂直距离为4.5m（最大弧垂）。②导线对建筑物：垂直距离为3m（最大弧垂），绝缘导线2.5m。水平距离为：1.5m（最大风偏）；绝缘导线为：0.75m。③导线对树木：垂直距离为3m（最大弧垂，并考虑树木的自然生长高度）。④导线与各电压等级电力线路垂直交叉最小距离：10Kv-10Kv：2m（最大弧垂）；10Kv-110Kv：3m（最大弧垂）；10Kv-220Kv：4m（最大弧垂）.
铁件
铁件（角）无弯曲
外观
应无磨损、断股、扭曲、金钩、断头等现象
导线
连接
①钳压后导线端头露出长度，不应小于20mm，导线端头绑线应保留；②压接后的接续管弯曲度不应大于管长的2%，有明显弯曲时要校正；③压接后或校正后的接续管不应有裂纹；④压接后接续管两端附近导线不应有灯笼、抽筋等现象；⑤压接后接续管两端出口处、合缝处及外漏部分，应涂电力复合脂
2
应悬挂“严禁攀登，高压危险”标志牌
3
拉线棒露出地面的圆钢长度50—70cm
4
拉线与电杆夹角：宜采用45°，不应小于30°
拉
线
安
装
5
拉线平面分角位置正确
6
拉线回尾长度要求为30-50cm，绑扎8-10cm
7
UT线夹安装位置正确，主辅线槽无空位，丝杆有调整余地。
8
拉盘深埋不小于1.8m
9
拉线棒采用φ16镀锌圆钢，深埋不小于1.8m。
9
施工质量文件，包括质量检查评定、测试材料等。
10
施工安装文件，包括现场施工记录、安装记录等。
11
交接实验报告、调试报告
12
竣工报告，竣工报告包括杆塔明细表，各种线路长度、实际工程量等。
13
监理报告
明确标明杆塔位置及型号，并注明线型，并注明交叉跨越所处地点。）
10Kv架空线路验收文档
一、概况：
线路名称
起止杆号
导线规格型号
长度
同杆、塔架设情况
受电馈线
站 线
建设单位
施工单位
监理单位
验收人员
运行单位
检修单位
二、资料验收
序号
具体内容
是否
具备
是否符
合要求
备注
1
施工依据文件，包括立项申请、批复、设计文件等
2
施工组织文件，包括开工报告、施工组织措施、施工安全措施、设计变更通知等。
杆长及稍径：电杆长度不小于10m，稍径不小于150mm
4
线路档距：一般为50—80m，最大不超过100m。（特殊除外）
5
杆身弯曲不应超过杆长的1/1000
6
电杆埋深不应小于杆长的1/6
7
山坡上的杆位，应有防洪措施
8
π杆高差小于20mm
9
旧杆孔洞应封堵
10
居民区钢筋混凝土电杆应接地
铁
塔
组
装
1
塔材规格应符合设计要求
3
10Kv架空线路、杆塔订货相关文件、订货技术合同、技术协议等。
4
制造厂提供的产品合格证书以及说明书，要求齐全，内容相符。
5
制造厂提供的产品出厂试验报告和记录。
6
运输过程质量控制文件。
7
开箱验收记录
8、
加盖公章的设计图纸资料以及变更设计的实际施工图（含绝缘子剖面图、电杆组装图、接地安装图、工程内容说明书等）
2
热镀锌、焊接、开孔、紧固等工艺满足设计和规范
3
铁塔基础浇筑符合设计要求
4
铁塔组立架线后倾斜不超过3‰
5
螺栓穿向与紧固满足设计与规范
6
接地线连接可靠，接地方式与电阻值应满足设计要求，小于10Ω。
7
直线塔检查后即可浇筑保护帽，耐张塔在架线后浇筑保护帽。
拉
线
安
装
1
拉线装设：分支、转角、耐张、终端应装设拉线。耐张段超过10基直线杆或处于风口的电杆应装设防风拉线。
14
紧线后杆端位置转角便宜小于杆头。
导
线
架
设
15
接地引下线应使用镀锌圆钢或扁铁可靠连接，并使用线耳压接，以便与测量接地电阻。
16
10Kv高压线路跨接垂直距离不小于2m，10Kv高压接户线不小于4m。
17
低压线路跨接垂直距离不小于1m。
其
他
要
求
1
导线架设后有跨越记录
2
电杆封土高度不小于20cm
3
柱上开关、接地电阻不应大于10Ω
4
接地体掩埋在耕地0.6m以下
5
配电线路距易燃易爆品的防火间距不小于杆塔高度的1.5倍
杆塔
倾斜度
1
经目测应无明显倾斜
2
倾斜度规定：电杆不应大于15/1000，铁塔（50m以下）不应大于10/1000
裂纹
1
应无纵向裂缝，横向裂缝的宽度不应超过0.1mm
铁塔螺栓
1
穿入方向符合规定要求
2
紧固无松动现象
3
宜在距塔基础3m以下段防盗螺丝
1
拉线盘埋设深度和方向：符合设计要求
2
拉线棒外露长度：500-700mm
3
连接处应采用双螺母
对地角
与设计值允许偏差不大于3°
拉线设置
原则：①承力拉线：与中心线对正；②分角拉线：与分角线方向对正；③防风拉线：与线路方向垂直
绝缘子
外表
清洁完好、无裂纹、破损、气泡烧痕等缺陷
安装
安装应牢固、连接可靠、无积水
现场核查情况
注：检查记录填写：“√”—合格，“×”—不合格，“/”—无需检查。不合格项根据情况发出整改通知单。
2存在问题及整改计划
序号
存在问题
建议整改措施
要求完成时间
复检是否合格
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
验收负责人签名：施工负责人签名：
3、验收总结：
经验证，10Kv架空线路总体验收（合格/不合格）。
三相
弛度
①导线的三相驰度应平衡，无过紧、过松现象。导线在线夹内应无滑脱现象。②导线的三相驰度误差（相差）应符合标准：误差不得超过设计值得-5%或+10%；一般档距弛度相差不应超过50mm
跳线及带电体对杆塔的电气间隙
10Kv裸导线：不小于0.3m。10Kv绝缘导线：不小于0.2m
导线对地、交叉跨越的最小安全距离
导
线
架
设
1
导线型号符合设计要求
2
导线外观：不得有气泡、鼓肚、砂眼、露芯、绝缘断裂及绝缘体霉变现象。
3
线路要标示线路名称、编号、相序
4
线路要标示“禁止攀登，高压危险”
5
10Kv耐张段长度不宜大于1Km
6
线路跨越公路，距离不应小于7m
7
三相弧垂平衡，弧垂误差不超过设计±5%
8
导线排列：三角和水平排列，面向负荷侧，从左到右为：ABC排列；垂直排列：从上到下为：ABC排列（或BAC）
16
线路结线图
17
接地电阻记录
18
避雷器试验记录
注：检查记录填写：“√”—合格，“×”—不合格，“/”—无需检查。不合格项根据情况发出整改通知单。
三、安装质量和工程质量检查验收
1、现场验收项目检查表
检查项目
检查内容及标准
检查记录
备注
电
杆
组
立
1
混凝土电杆无纵横向裂纹、露筋、跑浆
2
混凝土电杆顶端应封堵
3
9
不同材质，不同规格型号、不同交织方向的导线严禁在同一耐张段驳接
10
导线在跨越道路、一、二级通信线时，应双固定，在裆内不得有接头。
11
在一个档距内每根导线不应超过一个接头，接头离固定点＞0.5m
12
导线截面：主干线不得小于70mm²，分支线不得小于35mm²（或符合设计要求）。
13
架空绝缘线路导线对地面最小垂直距离不应小于6.5m，人口稀少地区不应小于5.5m，不能通航的河湖水面不应小于5m。
镀锌
1
镀锌层厚度满足要求，光亮整洁
标志
1
正确、齐全、规范
杆塔基础
回填土
1
回填土影夯实，宜设防沉层（高于周围地面）
2
处在河流、鱼塘、排水沟边的杆塔基础护坡采用混凝土砌石。
基础保护帽
1
直线塔检查后即可浇筑防护帽
2
耐张塔应在架线后浇筑防护帽
3
铁塔防护帽浇筑结合应严密，不得有裂缝，防止雨水渗透。
拉线
拉线棒、盘
10
拉线封土高于地面15cm
金
具
安
装
1
线路金具要热镀锌，规格符合设计要求
2
横担安装位置方向正确，（直线杆在负荷侧，分支、转角在拉线侧）不应偏移歪斜。
3
大跨越（100m以上）档距应安装防震锤。
4
线路耐张段跳线应用并沟线夹。
5
耐张线夹安装正确
6
绝缘导线配套金具应符合标准要求，停电工作接地点处宜安装专用停电接地金具，用以悬挂接地线。
①导线对地面：人口密集地区：垂直距离为6.5m（最大弧垂）。人口稀少地区：垂直距离为5.5m（最大弧垂）。交通困难地区：垂直距离为4.5m（最大弧垂）。②导线对建筑物：垂直距离为3m（最大弧垂），绝缘导线2.5m。水平距离为：1.5m（最大风偏）；绝缘导线为：0.75m。③导线对树木：垂直距离为3m（最大弧垂，并考虑树木的自然生长高度）。④导线与各电压等级电力线路垂直交叉最小距离：10Kv-10Kv：2m（最大弧垂）；10Kv-110Kv：3m（最大弧垂）；10Kv-220Kv：4m（最大弧垂）.
