复印机特殊故障代码的复位方法

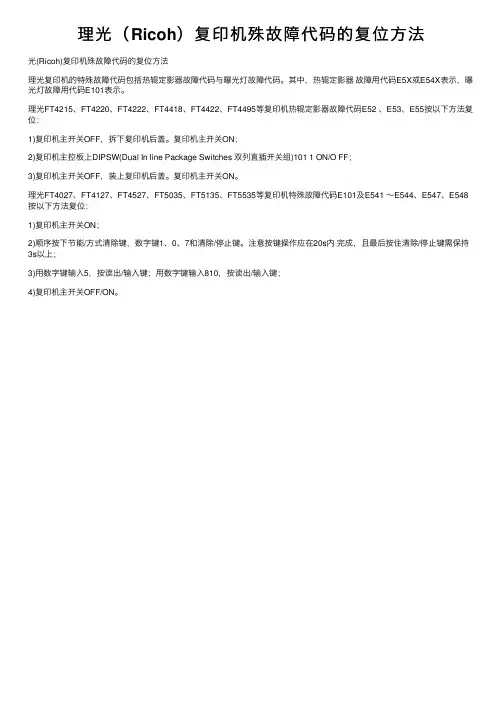

理光（Ricoh）复印机殊故障代码的复位⽅法
光(Ricoh)复印机殊故障代码的复位⽅法
理光复印机的特殊故障代码包括热辊定影器故障代码与曝光灯故障代码。

其中，热辊定影器故障⽤代码E5X或E54X表⽰，曝光灯故障⽤代码E101表⽰。

理光FT4215、FT4220、FT4222、FT4418、FT4422、FT4495等复印机热辊定影器故障代码E52 、E53、E55按以下⽅法复位：
1)复印机主开关OFF，拆下复印机后盖。

复印机主开关ON；
2)复印机主控板上DIPSW(Dual In line Package Switches 双列直插开关组)101 1 ON/O FF；
3)复印机主开关OFF，装上复印机后盖。

复印机主开关ON。

理光FT4027、FT4127、FT4527、FT5035、FT5135、FT5535等复印机特殊故障代码E101及E541 ～E544、E547、E548按以下⽅法复位：
1)复印机主开关ON；
2)顺序按下节能/⽅式清除键，数字键1、0、7和清除/停⽌键。

注意按键操作应在20s内完成，且最后按住清除/停⽌键需保持3s以上；
3)⽤数字键输⼊5，按读出/输⼊键；⽤数字键输⼊810，按读出/输⼊键；
4)复印机主开关OFF/ON。

夏普复印机故障代码解决方法【1】清除键——插入键——0键——插入键——主代码——开始键——副代码——开始键（复印件记录输入值）Ｈ２热敏电阻断开错误Ｈ３定影温度异常（高温检测）Ｈ４定影温度异常（底温检测）ＣＣ原稿检测传感器错误Ｕ２－０４ＥＥＰＲＯＭ通讯错误－１１计数器错误－１２调整值错误Ｆ５暴光灯错误Ｆ９－００打印交换通信故障－１０打印交换故障－８０打印交换通信故障（通信协议）－８１打印交换通信故障（检测）－８２打印交换通信故障（溢出）－８４打印交换通信故障（信息包）－８８打印交换通信故障（时间限制）Ｅ１－００电子分页器交换通信错误－１０电子分页器交换故障－１１图象控制错误－１２图象缩小错误－１３ＦＬＡＳＨＲＯＭ错误－１４ＲＡＭ错误－１５页存储器错误－１６ＳＩＭＭ存储错误－１７画像旋转用储存器错误－８０电子分页器交换通信故障（通信协议）－８１电子分页器交换通信故障（检测）－８２电子分页器交换通信故障（溢出）－８４电子分页器交换通信故障（信息包）－８８电子分页器交换通信故障（时间限制）Ｕ９－００操作交换通信故障－８０操作交换通信故障（通信协议）－８１操作交换通信故障（检测）－８２操作交换通信故障（传送过速）－８４操作交换通信故障（信息包）－８８操作交换通信故障（时间限制）Ｌ８－０１零交叉脉冲故障Ｅ７－０３激光装置错误－０４ＣＣＤ白电平故障－０５ＣＣＤ黑电平故障－１２校正故障Ｕ３－２９反射镜原始位置错误Ｌ１－００反射镜进给故障Ｌ３－００反射镜返回故障Ｌ４－０１主电机锁死Ｌ６－１０多面镜电机被锁紧Ｆ１－０６配页器电机故障Ｌ４－１０隔离器电机故障Ｕ９５操作连接异常示例：主代码副代码内容14 清除U2以外的故障15 清除U2故障24 7 光鼓计数清除厦普AR1818出现 H、4交替闪烁：故障代码消除方法如下：快速按C键、暂停/插入键、0键、暂停/插入键这时所有灯消失，然后按1、4键、再按复印键。

大功告成。

1818小人解决办法20-1是消掉鼓记数的.24-7 .是消掉鼓时间记数的.操作如下.C-插入-C-插入-20-复印键-1-复印键完成后.按CA键即可.我是上海的。

夏普数码复印机维修代码及维修方法夏普复印机维修代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2-3确认SPF电动机正转方向动人2-4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPFPS释放电磁阀动作3-2确认移动分离传感器动作3-3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11确认配页器原位动作5-1确认扣作部显示（面板LED灯全亮秒）5-2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓..主题：复印机维修维修代码IT夏普数码复印机故障代码2006-11-1916:59夏普数码复印机故障代码夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

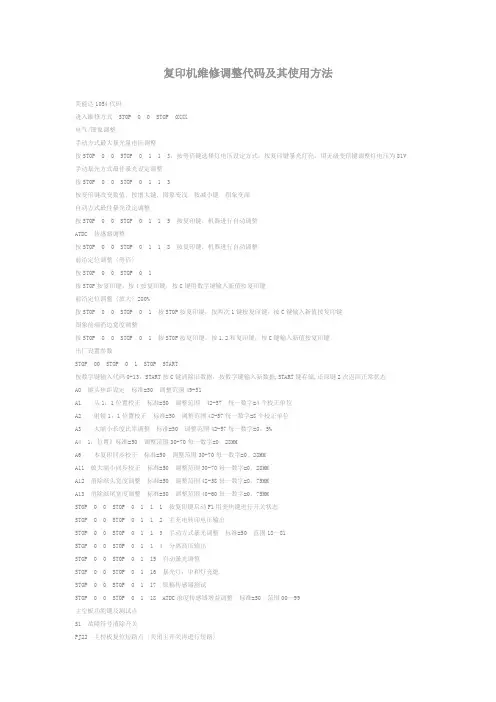

复印机维修调整代码及其使用方法美能达1054代码进入维修方式 STOP 0 0 STOP 0XXX电气/图象调整手动方式最大暴光量电压调整按STOP 0 0 STOP 0 1 1 3，按等倍键选择灯电压设定方式，按复印键暴光灯亮，用无级变倍键调整灯电压为81V 手动暴光方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 3按变倍键改变数值，按增大键，图象变浅，按减小键，图象变深自动方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 5 按复印键，机器进行自动调整ATDC 传感器调整按STOP 0 0 STOP 0 1 1 8 按复印键，机器进行自动调整前沿定位调整〈等倍〉按STOP 0 0 STOP 0 1按STOP按复印键，按4按复印键，按C键用数字键输入新值按复印键前沿定位调整〈放大〉200%按STOP 0 0 STOP 0 1 按STOP按复印键，按两次1键按复印键，按C键输入新值按复印键图象前端消边宽度调整按STOP 0 0 STOP 0 1 按STOP按复印键，按1.2和复印键，按C键输入新值按复印键出厂设置参数STOP 00 STOP 0 1 STOP START按数字键输入代码0-13，START按C键清除旧数据，按数字键输入新数据,START键存储,还原键2次返回正常状态A0 镜头焦距设定标准=50 调整范围49-51A1 头1：1位置校正标准=50 调整范围 42-57 每一数字=4个校正单位A2 射镜1：1位置校正标准=50 调整范围42-57每一数字=8个校正单位A3 大缩小长度比率调整标准=50 调整范围42-57每一数字=0。

5%A4 1：位置》标准=50 调整范围30-70每一数字=0。

28MMA6 本复印同步校正标准=50 调整范围30-70每一数字=0。

28MMA11 放大缩小同步校正标准=50 调整范围30-70每一数字=0。

28MMA12 消除纸头宽度调整标准=50 调整范围42-58每一数字=0。

夏普复印机打印机常用代码故障解决大全夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。

故障现象： 1、主板供电不正常。

2、移位器原位传感器不正常。

解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。

怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。

维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。

用-11代码检查后重回客户处。

在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。

总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。

夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。

故障原因： 1、曝光灯损坏。

2、曝光灯线束不良。

3、电路板损坏。

解决方案：针对第一种故障原因，先接[#]键→插入键→[C]键→插入键进入模拟代码方式，执行代码5-3检查曝光灯是否工作正常，一般情况下曝光灯出现损坏的情况很少见。

接下来再检测曝光灯和电路板连接之间的线束，用万全表检测通断，再确认一下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。

一般出现F5-02普通都是线束不良引起的。

电路板出现损坏的情况很少，但不排除。

如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防止出现F5-02故障的关键。

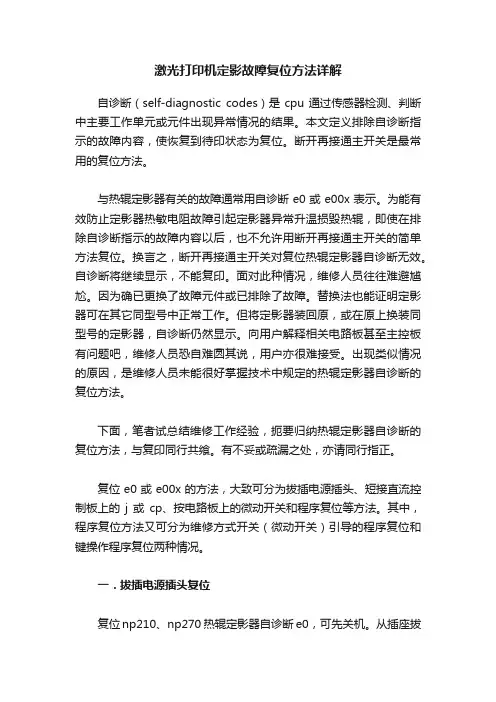

激光打印机定影故障复位方法详解自诊断（self-diagnostic codes）是cpu通过传感器检测、判断中主要工作单元或元件出现异常情况的结果。

本文定义排除自诊断指示的故障内容，使恢复到待印状态为复位。

断开再接通主开关是最常用的复位方法。

与热辊定影器有关的故障通常用自诊断e0或e00x表示。

为能有效防止定影器热敏电阻故障引起定影器异常升温损毁热辊，即使在排除自诊断指示的故障内容以后，也不允许用断开再接通主开关的简单方法复位。

换言之，断开再接通主开关对复位热辊定影器自诊断无效。

自诊断将继续显示，不能复印。

面对此种情况，维修人员往往难避尴尬。

因为确已更换了故障元件或已排除了故障。

替换法也能证明定影器可在其它同型号中正常工作。

但将定影器装回原，或在原上换装同型号的定影器，自诊断仍然显示。

向用户解释相关电路板甚至主控板有问题吧，维修人员恐自难圆其说，用户亦很难接受。

出现类似情况的原因，是维修人员未能很好掌握技术中规定的热辊定影器自诊断的复位方法。

下面，笔者试总结维修工作经验，扼要归纳热辊定影器自诊断的复位方法，与复印同行共飨。

有不妥或疏漏之处，亦请同行指正。

复位e0或e00x的方法，大致可分为拔插电源插头、短接直流控制板上的j或cp、按电路板上的微动开关和程序复位等方法。

其中，程序复位方法又可分为维修方式开关（微动开关）引导的程序复位和键操作程序复位两种情况。

一．拔插电源插头复位复位np210、np270热辊定影器自诊断e0，可先关机。

从插座拔下再插上的电源插头，然后开机。

np400、np500ldquo;就是电源关掉也不能复位rdquo;eo。

要求ldquo;必须把主开关关掉rdquo;。

亦应理解为ldquo;关机--拔下再插上电源插头--开机rdquo;。

这样才能使自诊断e0及时可靠复位。

二．短接直流控制板上j或cp复位短接直流控制板边沿36脚接插件的1脚和4脚（地），可使pc15、pc20、pc25热辊定影器自诊断e0复位；短接直流控制板上j212-1与j212-2，能使np150、pc40eo复位；短接直流控制板上j250-1和j250-2，可使np155e0复位；短接直流控制板上cp102-1与cp102-2，能使np1010、pc7热辊定影器自诊断e000和e001复位；短接直流控制板上j212-1和j212-2（保持10秒钟以上），可使npa2ze000和e001复位（e0与0x交替在显示器处显示）。

佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。

本文定义排除自诊断代码指示的故障内容，使复印机恢复到待印状态为复位。

断开再接通复印机主开关是最常用的复位方法。

在佳能复印机中，与热辊定影器有关的故障通常用自诊断代码E0或E00X表示。

为能有效防止定影器热敏电阻故障引起定影器异常升温损毁热辊，即使在排除自诊断代码指示的故障内容以后，也不允许用断开再接通复印机主开关的简单方法复位。

换言之，断开再接通复印机主开关对复位热辊定影器自诊断代码无效。

自诊断代码将继续显示，不能复印。

面对此种情况，维修人员往往难避尴尬。

因为确已更换了故障元件或已排除了故障。

替换法也能证明定影器可在其它同型号复印机中正常工作。

但将定影器装回原复印机，或在原复印机上换装同型号复印机的定影器，自诊断代码仍然显示。

向用户解释相关电路板甚至主控板有问题吧，维修人员恐自难圆其说，用户亦很难接受。

出现类似情况的原因，是维修人员未能很好掌握复印机技术资料中规定的热辊定影器自诊断代码的复位方法。

下面，笔者试总结复印机维修工作经验，扼要归纳佳能复印机热辊定影器自诊断代码的复位方法，与复印同行共飨。

有不妥或疏漏之处，亦请同行指正。

佳能复印机复位E0或E00X的方法，大致可分为拔插复印机电源插头、短接直流控制板上的J或CP、按电路板上的微动开关和程序复位等方法。

其中，程序复位方法又可分为维修方式开关（微动开关）引导的程序复位和键操作程序复位两种情况。

一．拔插复印机电源插头复位复位佳能NP210、佳能NP270复印机热辊定影器自诊断代码E0，可先关机。

从插座拔下再插上复印机的电源插头，然后开机。

佳能NP400、佳能NP500复印机“就是电源关掉也不能复位”EO。

要求“必须把主开关关掉”。

亦应理解为“关机--拔下再插上复印机电源插头--开机”。

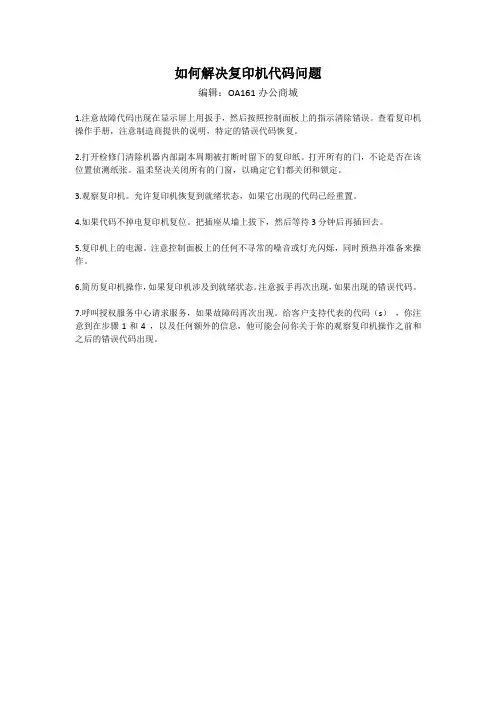

如何解决复印机代码问题
编辑：OA161办公商城
1.注意故障代码出现在显示屏上用扳手，然后按照控制面板上的指示清除错误。

查看复印机操作手册，注意制造商提供的说明，特定的错误代码恢复。

2.打开检修门清除机器内部副本周期被打断时留下的复印纸。

打开所有的门，不论是否在该位置侦测纸张。

温柔坚决关闭所有的门窗，以确定它们都关闭和锁定。

3.观察复印机。

允许复印机恢复到就绪状态，如果它出现的代码已经重置。

4.如果代码不掉电复印机复位。

把插座从墙上拔下，然后等待3分钟后再插回去。

5.复印机上的电源。

注意控制面板上的任何不寻常的噪音或灯光闪烁，同时预热并准备来操作。

6.简历复印机操作，如果复印机涉及到就绪状态。

注意扳手再次出现，如果出现的错误代码。

7.呼叫授权服务中心请求服务，如果故障码再次出现。

给客户支持代表的代码（s），你注意到在步骤1和4 ，以及任何额外的信息，他可能会问你关于你的观察复印机操作之前和之后的错误代码出现。

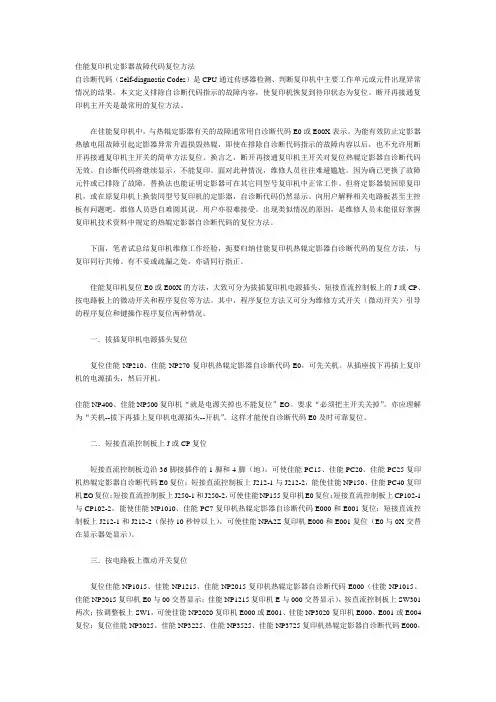

佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。

本文定义排除自诊断代码指示的故障内容，使复印机恢复到待印状态为复位。

断开再接通复印机主开关是最常用的复位方法。

在佳能复印机中，与热辊定影器有关的故障通常用自诊断代码E0或E00X表示。

为能有效防止定影器热敏电阻故障引起定影器异常升温损毁热辊，即使在排除自诊断代码指示的故障内容以后，也不允许用断开再接通复印机主开关的简单方法复位。

换言之，断开再接通复印机主开关对复位热辊定影器自诊断代码无效。

自诊断代码将继续显示，不能复印。

面对此种情况，维修人员往往难避尴尬。

因为确已更换了故障元件或已排除了故障。

替换法也能证明定影器可在其它同型号复印机中正常工作。

但将定影器装回原复印机，或在原复印机上换装同型号复印机的定影器，自诊断代码仍然显示。

向用户解释相关电路板甚至主控板有问题吧，维修人员恐自难圆其说，用户亦很难接受。

出现类似情况的原因，是维修人员未能很好掌握复印机技术资料中规定的热辊定影器自诊断代码的复位方法。

下面，笔者试总结复印机维修工作经验，扼要归纳佳能复印机热辊定影器自诊断代码的复位方法，与复印同行共飨。

有不妥或疏漏之处，亦请同行指正。

佳能复印机复位E0或E00X的方法，大致可分为拔插复印机电源插头、短接直流控制板上的J或CP、按电路板上的微动开关和程序复位等方法。

其中，程序复位方法又可分为维修方式开关（微动开关）引导的程序复位和键操作程序复位两种情况。

一．拔插复印机电源插头复位复位佳能NP210、佳能NP270复印机热辊定影器自诊断代码E0，可先关机。

从插座拔下再插上复印机的电源插头，然后开机。

佳能NP400、佳能NP500复印机“就是电源关掉也不能复位”EO。

要求“必须把主开关关掉”。

亦应理解为“关机--拔下再插上复印机电源插头--开机”。

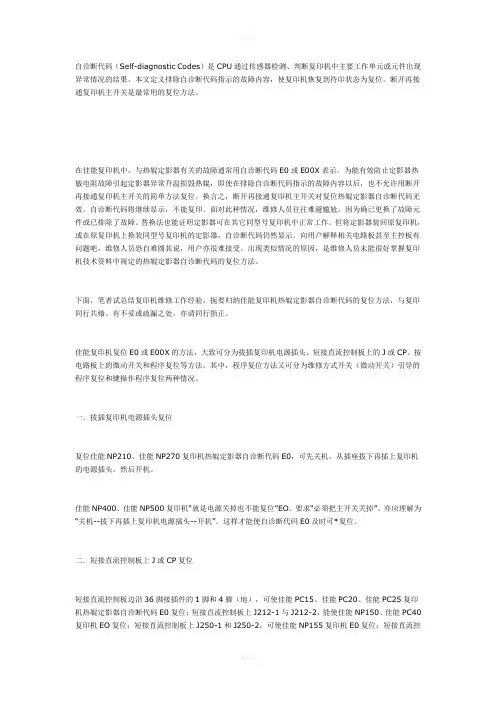

自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。

本文定义排除自诊断代码指示的故障内容，使复印机恢复到待印状态为复位。

断开再接通复印机主开关是最常用的复位方法。

在佳能复印机中，与热辊定影器有关的故障通常用自诊断代码E0或E00X表示。

为能有效防止定影器热敏电阻故障引起定影器异常升温损毁热辊，即使在排除自诊断代码指示的故障内容以后，也不允许用断开再接通复印机主开关的简单方法复位。

换言之，断开再接通复印机主开关对复位热辊定影器自诊断代码无效。

自诊断代码将继续显示，不能复印。

面对此种情况，维修人员往往难避尴尬。

因为确已更换了故障元件或已排除了故障。

替换法也能证明定影器可在其它同型号复印机中正常工作。

但将定影器装回原复印机，或在原复印机上换装同型号复印机的定影器，自诊断代码仍然显示。

向用户解释相关电路板甚至主控板有问题吧，维修人员恐自难圆其说，用户亦很难接受。

出现类似情况的原因，是维修人员未能很好掌握复印机技术资料中规定的热辊定影器自诊断代码的复位方法。

下面，笔者试总结复印机维修工作经验，扼要归纳佳能复印机热辊定影器自诊断代码的复位方法，与复印同行共飨。

有不妥或疏漏之处，亦请同行指正。

佳能复印机复位E0或E00X的方法，大致可分为拔插复印机电源插头、短接直流控制板上的J或CP、按电路板上的微动开关和程序复位等方法。

其中，程序复位方法又可分为维修方式开关（微动开关）引导的程序复位和键操作程序复位两种情况。

一．拔插复印机电源插头复位复位佳能NP210、佳能NP270复印机热辊定影器自诊断代码E0，可先关机。

从插座拔下再插上复印机的电源插头，然后开机。

佳能NP400、佳能NP500复印机“就是电源关掉也不能复位”EO。

要求“必须把主开关关掉”。

亦应理解为“关机--拔下再插上复印机电源插头--开机”。

这样才能使自诊断代码E0及时可*复位。

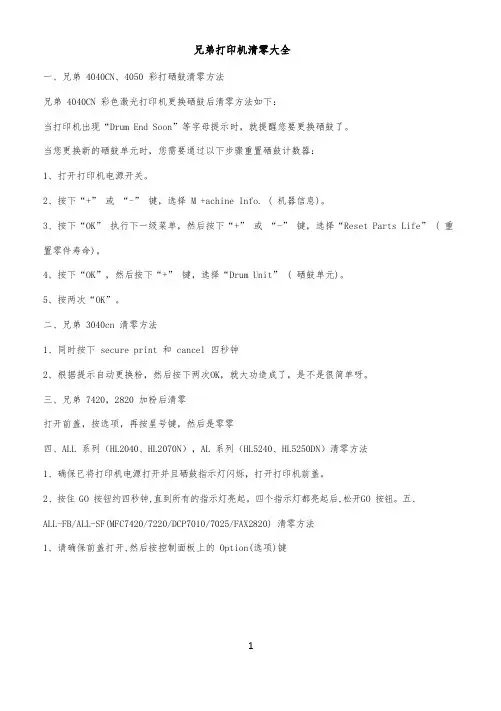

兄弟打印机清零大全一、兄弟 4040CN、4050 彩打硒鼓清零方法兄弟 4040CN 彩色激光打印机更换硒鼓后清零方法如下：当打印机出现“Drum End Soon”等字母提示时，就提醒您要更换硒鼓了。

当您更换新的硒鼓单元时，您需要通过以下步骤重置硒鼓计数器：1、打开打印机电源开关。

2、按下“+” 或“-” 键，选择 M +achine Info. ( 机器信息)。

3、按下“OK” 执行下一级菜单，然后按下“+” 或“-” 键，选择“Reset Parts Life” ( 重置零件寿命)。

4、按下“OK”，然后按下“+” 键，选择“Drum Unit” ( 硒鼓单元)。

5、按两次“OK”。

二、兄弟 3040cn 清零方法1、同时按下 secure print 和 cancel 四秒钟2、根据提示自动更换粉，然后按下两次OK，就大功造成了，是不是很简单呀。

三、兄弟 7420，2820 加粉后清零打开前盖，按选项，再按星号键，然后是零零四、ALL 系列（HL2040、HL2070N），AL 系列（HL5240、HL5250DN）清零方法1、确保已将打印机电源打开并且硒鼓指示灯闪烁，打开打印机前盖。

2、按住 GO 按钮约四秒钟,直到所有的指示灯亮起。

四个指示灯都亮起后,松开GO 按钮。

五、ALL-FB/ALL-SF(MFC7420/7220/DCP7010/7025/FAX2820) 清零方法1、请确保前盖打开,然后按控制面板上的 Option(选项)键2.取出硒鼓单元3.按“GO”运行按钮4.将硒鼓单元装入打印机5.按“GO”运行按钮6.关闭前盖九、FC7420 清零方法1．打开前盖2.按”选项”键3.依次按*、0、04.关闭前盖十、DCP7010/7025 清零方法1.打开前盖2.依次按“选项”、“启动”3.若使用标准墨粉（中国地区都使用标准墨粉）按▲或▼键数次使 LCD 显示“11”4.按“设定”键，LCD 上出现“ACCEPTED”（已接受）5.关闭前盖十一、FAX2820/MFC7220 清零方法1.打开前盖2.按“选项”键3.依次按*、0、04.关闭前盖十二、MFC8220/MFC8440 清零方法1.打开前盖2.按“清除/返回”键3.依次按*、0、04.关闭前盖注意：更换新墨粉盒时（请勿断电），请务必在缺粉指示灯亮时打开前盖。

夏普复印机特殊故障代码的复位方法夏普复印机特殊故障代码的复位方法夏普700／800系列复印机特殊故障代码主要有HX(H1一H8，热辊定影器故障)、Lx(L1-L6，微动开关／光电开关故障)、Ux(U1U2，电池电压低或数据传输故障)及Pl(曝光灯温度保险丝异常)．其中，U1用指令“13”复位，其它特殊故障代码用指令“14”复位。

夏普1000／2000系列复印机特殊故障代码主要有HX(H2-H4，热辊定影器故障)与U2(存储器读写故障)．其中，U2用指令“16”复位，其它特殊故障代码用指令“14”复位。

夏普7000／8000系列复印机特殊故障代码主要有HX(H3、H4，热辊定影器故障)与U1(电池电压低)。

其中U1用指令“13”，复位，H3 H4用指令“14”复位．复位操作的顺序如附图所示．此外，夏普z60型复印机特殊故障代码用U(主板电池电压低)、L(微动开关故障)、H（热辊定影器故障)、F(定影灯或温度保险丝问题)表示，均用指令“1”复位。

复位时，依序按下清除键、重复键、(加数键)、(减数键)数字键“1”和复印键即可．注：(1)应在5秒钟内按下该键：(2)夏普750、770、771、780、781、825等复印机按重复键，其它复印机按暂停键；(3)此时操作板上所有显示消失，主电机停止转动，复印机准备接受指令(主电机转动时复印机不接受指令)；(4)夏普1000／2000系列复印机包括夏普1016、1020、1025、1116、2014、2020、2022、2027、2040、2114、2214等型复印机；夏普7000/8000系列复印机包括夏普7320、7370、7700、7750、7800、7850、8570、8870等型复印机．夏普工厂代码2[公告]夏普的工厂代码24: 进入ar-206的维修代码是c-*_0_*主代码+附代码5: 夏普的工厂代码的补充代码！！！！！按C键→CA键→0键→C键→××→复印键以下是我转帖的80 01 显影器单元不检测模式设定80 02 显示或修改[25-2]TD传感器目标电压80 06 AE传感器增益设定80 0880 09 缺省（デフォルト;default)值自动设定81 ** 显示或修改总计数器[22-05]82 ** 显示或修改当前保养计数器[22-01]（小人指示灯点亮）84 01 清除总复印张数计数器[22-05]85 ** 显示或修改当前载体印张计数器[22-06],[22-01](小太阳灯点亮)88 01 清除全部内存储器89 01 清除全部计数器键入"1"按复印键89 02 清除键操作码.记忆数据键入"2"按复印键90 1 显示[47]AE传感器增益数据80V *** 60V ***75V *** 55V ***70V *** 50V ***65V *** 45V ***90 10 过程控制数据显示STD ID：75 MARK：98 MAK BA 164BASE1：0 BASE2：0 BASE3：0BASE4：0 BASE5：0 BASE6：0BASE7：0 IDPAT1：0 IDPAT2：0IDPAT3：0 IDPAT4：0 IDPAT5：0IDPAT6：0 IDPAT7：092 1 SARM -- EEPROM 数据传送2 EEPROM -- SARM 数据传送80-19 载体参数调整83-1 SPF计数器设置83-2 双面计数器设置83-5 装订计数器设置83-6 告警计数器设置83-8 传真计数器夏普工厂代码3[公告]夏普的工厂代码383-10 打印计数器设置83-11 打印计数器设置83-12其它计数器设置83-13 扫描方式计数器设置83-14IMC计数器设置88-2 ZLO清除88-3 传真清除88-4 打印清除88-7 描扫清除89-3 传真密码清除我补充的是26-96 查机身号码这在于无换主板时有效6: 夏普数码复印机用户程序模式夏普数码复印机用户程序模式注:*号为缺省值AR158/AL12401.进入方式.持续按左右浓度调整键5秒钟;.对于AR158,载体,墨粉,保养,卡纸灯同时闪烁,显示窗口显示--;.对于AL1240,鼓,卡纸,墨粉灯同时闪烁,显示窗口显示--; .用十位数选择功能代码,按复印键;用个位数键选择设定代号,按复印键;.选错功能代码时按"C"键,按浓键或淡键退出;2.用户代码.AR1581 自动复位时间设定0:取消1:10秒2:30秒*3:60秒4:90秒5:120秒2 自动进入预热状态时间设定*0:30秒1:60秒2:90秒3 电源自动关闭时间设定0:2分钟*1:5分钟2:15分钟3:30分钟4:60分钟5:120分钟4 SPF原稿连续进纸设定0:取消*1:设定5 是否使用电源自动关闭功能0:取消*1:设定6 分辨率设定*0:300DPI 1:600DPI.AL1240(仅列出与158不同点)1 自动复位时间设定0:取消1:30秒*2:60秒3:90秒4:120秒2 自动进入预热状态时间设定0:30秒1:60秒*2:90秒9 16K复印纸*0:取消1:设定夏普代码46说明:46是暴光强度调整用于在各暴光方式下,设定复印浓度(复印机灯输出电压)执行模式时,开始预热并在复印数量显示器上显示当前手动设定上限值(ME)预热完毕后,准备就绪灯点亮.按START键时,在当前设定的暴光方式下进行复印由于有若干显示项目,复印数量显示屏的第3位表示光接收电平与原稿判断电平差异,下两位表示数据要选择显示,按放大倍率显示键复印数量显示屏第3位第2第1位暴光部显示显示数据A 1----99 ME exp.1手动(ME)上限值b 1----99 ME exp.5手动(ME)下限值c 1----99 ME+PE exp.1手动(ME)色粉节省上限值d 1---99 ME+PE exp.5 手动(ME)色粉节省下限值E 1---99 PE exp.1照片(PE)上限值F 1---99 PE exp.5照片（PE）下限值G 1---99 AE exp.1自动（AE）倾斜H 1---99 AE exp.5自动（AE）下限值I 1---99 AE+PE exp.1 自动（AE）色粉节省倾斜J 1---99 AE+PE exp.5 自动（AE）色粉节省下限值设定范围为1---99，增加设定值将增加复印浓度。

故障诊断2.1 维修呼喊的状态概要维修呼喊状态有四种级不。

注重：1)假设咨询题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。

2)假设咨询题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。

3)当在SP模式中发生A级不或B级不SC，显示器不显示SC 代码，假设此情况发生，退出SP模式之后检查SC代码。

这不适用于B’级不代码。

SC代码的讲明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。

－可能的缘故－·曝光灯不良。

·曝光灯镇流器不良。

·曝光灯连接器不良。

·脏的扫描仪反射镜或扫描仪反射镜移位。

·SBU板不良。

·SBU连接器不良。

·透镜块移位。

SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。

－可能的缘故－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。

－可能的缘故－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。

－可能的缘故－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返,回到原位时，扫描仪原位传感器不探测开启状态。

－可能的缘故－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC192：自动SBU调节出错－定义－[B]自动SBU调节(SP4-903)期间，探测到出错。

佳能数码复印机定影器故障代码的复位方法（上）技术类别：复印机发布时间：2009-7-8 人气指数：13佳能数码复印机通常用代码EOOX表示与定影器有关的故障。

故障解决后，多数佳能数码复印机要求进入维修模式复位，才能使其恢复到正常状态；否则，故障代码将继续显示而不能复印。

1．佳能数码复印机的定影方法和定影器佳能数码复印机普遍采用接触式热压定影方法。

具体分为热膜(聚酰亚胺无缝定影薄膜)定影、热辊定影和IH (induction heating。

感应加热器)定影。

热膜、热辊和IH定影辊均与压力辊成对使用。

热膜定影使用面状加热器，热辊定影使用卤钨灯(定影灯)加热器。

IH定影使用线圈加热器，对IH线圈施加高频电流会在电路中产生高频磁场和涡流，涡流使电阻元件产生热量直接加热IH线圈，较卤钨灯加热的热效率高。

具体定影方法参见图1(热膜一压力辊定影见图1a，定影辊一压力辊定影见图1b。

IH定影辊1c)。

2．佳能数码复印机与定影器有关的故障代码国内常见佳能数码复印机的型号与定影器有关的故障代码及其他需要复位的故障代码见表1。

必须复位的定影器故障代码的内容包括：加热器工作异常或损毁、热膜动作异常、热保险、热敏开关或热敏电阻损毁、相关电路板连线(插头)异常或电路板故障等情况。

电路板故障有可能是电路板上某个元件工作异常或损毁，但在维修现场通常不检修电路板，而是把电路板视为一个元件整体更换。

更换故障元件和检查连线(插头)可参考维修手册，通常在维修手册中都会有比较详细的图示和说明，从这个意义上讲，更换和检查工作相对容易。

但是，由于复位需在维修模式下进行，维修人员对于数码复印机维修模式的认知存在差异，加之佳能数码复印机进入维修模式的方法也存在差异的原因，在维修现场事倍功半的情况不少。

使维修人员感到为难的是已经更换了故障元件、确信相关连线正常，但是数码复印机的操作版上继续显示故障代码，这意味着维修工作功亏一篑。

佳能数码复印机定影器故障代码的复位方法（下）技术类别：复印机发布时间：2009-7-11 人气指数：171佳能数码复印机定影器故障代码的复位方法下面试结合数码复印机的维修培训和现场维修工作睬②a 扼要归纳国内常见佳能数码复印机定影器故障代码的复位方法，希望能对同行朋友有些帮助。

打印机复位的方法
打印机复位的方法可以根据具体的打印机型号和品牌而有所不同，但下面是一些常用的打印机复位方法：
1. 通过控制面板复位：在打印机的控制面板上寻找"复位"或"重置"按钮，按下该按钮可以将打印机恢复到初始状态。

2. 使用打印机的菜单选项：某些打印机具有内置的菜单选项，可以在菜单中找到"复位"或"重置"选项。

通过菜单选项可以进行打印机的复位操作。

3. 断电复位：将打印机从电源中断开，等待几分钟后重新连接电源并开机。

这种方法可以清除打印机中的缓存和错误设置，使其恢复到默认设置。

4. 使用电脑控制软件：有些打印机可以通过连接到电脑并使用相应的打印机控制软件进行复位操作。

打开控制软件，找到相关的复位选项并执行。

5. 查找打印机手册：在打印机的用户手册中可能包含有关复位方法的详细说明。

您可以查找相关的手册以了解正确的复位方法。

需要注意的是，在进行打印机复位操作之前，请确保保存好未完成的打印任务，并备份可能会丢失的重要文件。

复位操作可能会清除打印机的设置和配置，重置
为出厂设置，因此在执行操作之前请确保理解复位操作的后果。

如果您不确定如何进行复位操作或担心潜在的风险，请咨询打印机制造商的支持服务或寻求专业人士的帮助。

一、佳能复印机代码维修方式进入方法1、打开前门，插入门开关工具2、打开维修方式开关，在操作面板显示“$”，此时机器进入维修方式3、按下“*”键，用数字键输入希望维修方式号码，再按“*”键，进入相应的调整方式4、用“浓度深浅”键，选择子代码所对应的画面号，用数字键更改数值5、按“复位键”消除当前画面，再按一次复位键，退出维修方式二、维修方式所需调整的号码“*1*”：控制显示方式“*2*”：I/O接口显示方式“*3*”：调整方式“*4*”：机械动作方式“*5*”：功能标准设定方式“*6*”：计数器方式1、在“*3*”里常用调整代码“A000”自动曝光光量调整：0-999数值越大浓度越浅“A001”前端定位调整：0-999，增加数值对位辊打开时间滞后“A002”前端空白区调整：删边增加数值，空白增加“A003”复印浓度，曝光的光量调整：0-999增加数值，浓度变浅“A006”显影偏压（黑色）调整：数值减小，图像变浅“A007”彩色显影偏压调整“A008”调整转印电流，0-15，默认8“A009”调整双面复印第二面时的电流分离“A010”调整分离电流“A011”调整双面复印第二面时的转印电流2、在“*4*”里常用的调整代码F001*确认曝光灯亮点F002*确认反转电机动作F003*确认对位电机动作F004*确认供粉电机动作F005*确认扫描系统动作F006*控制鼓和显影器的离合动作F009*消除定影器故障代码F010*RAM初始化，恢复出厂设定F011*确认操作面板灯亮F012*确认彩粉电机动作三、佳能复印机常见故障代码（模拟、数码通用）E000定影器故障E010主电机故障（齿轮、负载重、供电）E030计数器开路E202扫描原位故障，扫描电机故障、扫描原位传感器故障、扫描缆绳故障，主板控制故障E210镜头原位故障（同上）E400自动输纸器（ADF）故障，ADF电源、传感器、控制电路故障E500分页控制器故障E710主板故障E003热敏电阻异常四、佳能复印机AE曝光调整1、调整开关SW-301前端定位VR301前端删边VR302AE基准点VR303AE倾向VR304连印后张删边VR3052、AE调整方法（1）、取下左盖小盖板，接通电源，完成预热，在原稿台放上测试卡（A3白纸），关上原稿盖按下“SW-301”，操作面板显示“0”（如不显示“0”用数字键入），按下分页键，曝光灯移到AE测试点，并点亮用“VR303”将面板显示的数值调整到“22+-2”，调整完毕后按分页键显示“0”（2）、放一文字多的原稿在原稿台，按分页键，曝光灯第二次点亮，显示第2数值，记录下该数值，按分页键显示“0”（3）、用数字键输入“1”，按下分页键，用“VR304”将当前显示的数值调整到上次记录的数值，调整完毕按分页键。

理光复印机故障代码问题处理方法理光复印机故障代码问题处理方法故障码：SC542清除方法：按黄色键，输入107，再按住红色键不放，真到屏幕出现英文，然后关机重开机。

1.依次按黄色清除键-1-0-7-（红色停止键保持几秒）待液晶屏显示变为英文后开关主电源2.检查热敏电阻。

3.检查恒温器（在热辊下方圆形的纽扣）是否凹陷。

故障码：SC390处理方法：将PCU连接处处理之后重新连接，若此故障仍旧出现，就将TD 传感器取下，换一个传感器，重新预制载体，此故障就能解决。

载体初始化：进入维修模式，选择1—再按2—按#—214—#—再按#—然后按显示屏左下方的按键，等运行完后OK故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压VSP 异常《超过2。

5V》E354 鼓电压值VSG异常《不足2。
