单片机复习总结O、计算机的基本原理计算机数值表示(原码、反码、补码)中断存储器（堆栈）一、绪论要求：熟悉，不作为考试内容二、MCS-51单片机系统结构1、硬件结构了解2、引脚功能熟悉，掌握在外部功能扩展中的应用3、中央处理器熟悉各个寄存器的基本功能掌握振荡周期、机器周期及指令周期的概念时钟，复位的定义三、存储器结构1、四个物理空间：内、外程序存储器，内、外数据存储器三个逻辑空间：程序存储器，内、外数据存储器2、程序存储器地址空间重点掌握：低地址段的保留单元3、数据存储器地址空间重点掌握：内部数据存储器，地址范围，特点，SFR外部数据存储器，寻址范围及寻址方式4、位处理器熟悉位处理器组成及位存储器地址范围四、指令系统1、指令的寻址方式（掌握）7种寻址方式，名称、格式、寻址范围2、指令系统（五大类）要求：指令的格式，寻址方式，执行操作，对标志位影响，程序段编写。
五、定时/ 计数器要求：初始化程序，中断或非中断情况下的应用编程定时计数器特点：16位加1计数器，计数初值为计数长度的补码；可程控为4种不同工作方式。
初始化程序：1、计数常数的计算2、置工作方式字3、置THX，TLX4、置TRX启动计数5、置EA、ETX开中断六、中断系统1、中断的概念2、与中断有关的寄存器3、中断源：外部及内部中断源，中断触发方式，如何设置4、MCS-51中断优先级的处理原则，同级中断申请的查询次序。
5、中断处理过程（了解），各个中断源对应中断矢量（掌握），中断响应条件（掌握）。
6、中断程序编写的步骤七、串行通讯口1、串行通讯概述（熟悉，了解）重点：异步串行通讯的帧格式2、MCS-51的串行通讯口SCON串行控制寄存器，PCON（SMOD位作用）串行通讯工作方式（熟悉了解），掌握不同工作方式的特点及帧格式，如何启动发送及接收。
串行通讯波特率，常用波特率的获得（掌握）。
串行通讯编程，初始化程序、简单应用程序八、功能扩展1、A/D、D/A转换的原理，逐次比较式AD转换的原理给出接口芯片，画接口电路图；根据接口电路图，写转换程序2、键盘（行扫描法、反转扫描法）以及LED显示（静态显示、动态显示）的工作原理习题示例：请将（1）～（5）的词汇和A~J的说明联系起来（1） CPU ——（）（2） PC ——（）（3） SP ——（）（4）指令——（）（5）堆栈——（）（A）总线接口单元，负责与存储器、I/O接口传送信息（B）存放下一条要执行的指令的地址（C）保存各个逻辑段的起始地址的寄存器（D）保存当前栈顶即堆栈指针的寄存器（E）微型计算机的核心，包括运算器、控制器和寄存器3个主要部分（F）以后进先出方式工作的存储空间（G）告诉CPU要执行什么操作，在程序运行时执行（H）执行单元，功能是执行指令（6）断电后存储的资料会丢失的存储器是( )A.RAMB.ROMC.CD-ROMD.（7）若内存容量为64KB，则访问内存所需地址线( )A.16B.20C.18D.19（8） .不需要访问内存的寻址方式是( )A.立即寻址B.直接寻址C.间接寻址D.变址寻址读程序ORG 2000HMOV SP, #50HMOV A, #50HLCALL 2500HADD A, #10HMOV B, AL1: SJMP L1ORG 2500HMOV DPTR, #200AHPUSH DPLPUSH DPHRET上述程序执行后，SP= _________ A= _________ B=_________ORG 0000hMOV DPTR,#2100HMOVX A,@DPTRANL A,#0FHSWAP AMOV B,AINC DPTRMOVX A,@DPTRANL A,#0FHORL A,BINC DPTRMOVX @DPTR,ALOOP: SJMP LOOPEND已知2100H，2101H单元中的数均为0FH,则程序执行后2102H中的数为______________A=_________ B=_________MOV DPTR,#2314H ……__________MOV R0,DPH …………__________MOV 14H,#22H ………__________MOV R1,DPL …………__________MOV 23H,#56H ………__________MOV A,@R0 ………… __________XCH A,DPH ………… __________执行以上指令后A=_______ DPTR= _______请写出下图中Y6,Y7引脚所对应的地址汇编语言程序编写：双字节与单字节无符号数相乘，设被乘数存于41H,40H单元中，乘数存于R4单元中，乘积存于52H、51H、50H单元中（前者为高字节，后者为低字节）。
单片微机原理及应用1. 概述单片微机是由微处理器和各种外围器件组成的一个完整的计算机系统，它是集成电路技术的重要应用之一。
单片微机具有体积小、功耗低、可编程性强等优点，在电子控制和信息处理方面被广泛应用。
本文将从单片微机的原理入手，介绍其结构、工作方式及应用。
2. 原理单片微机的核心是微处理器，即中央处理器（CPU)，它是单片微机的控制中心，负责执行程序、运算和控制其他器件工作。
微处理器由多个功能模块组成，包括指令寄存器、运算单元、存储器控制器等。
其中最核心的是指令寄存器（IR)和程序计数器（PC)。
指令寄存器用来存放当前正在执行的指令，程序计数器用来指示下一条指令的地址。
微处理器执行程序时的流程通常如下：（1）从程序计数器中读取下一条指令的地址；（2）将指令从存储器中读入指令寄存器；（3）解码指令，确定操作类型和位置；（4）根据指令对寄存器或内存进行数据操作；3. 应用单片微机在工业控制、仪器仪表、电子游戏、智能家居等领域有广泛的应用，下面介绍其中的几个应用案例。
（1）工业控制单片微机在工业控制中广泛应用。
工厂生产过程中需要对温度、湿度、压力等参数进行监控和控制，这就需要单片微机配合传感器、执行器等设备进行实时控制。
单片微机可以通过输入输出端口与外界设备通信，实现对生产过程的监控和调控，提高生产效率和质量。
（2）仪器仪表单片微机在仪器仪表中也有极为广泛的应用。
多功能万用表、数字示波器、信号发生器等都是基于单片微机技术的。
单片微机可以通过输入输出端口接口各种传感器、测量器，并对测量结果进行处理和显示，提高测量精度和自动化程度。
（3）电子游戏电子游戏是单片微机最为人所知的应用之一。
单片微机可以驱动点阵屏幕显示图像和文字，并通过输入设备如按钮、摇杆等与玩家互动。
电子游戏具有需要制作成本低、易于批量生产等特点，成为单片微机的重要应用领域之一。
（4）智能家居单片微机在智能家居中也有广泛应用。
智能插座、智能家居中控系统等都是基于单片微机技术的。
第1章、微型计算机基础知识§1．1 微机的一般概念和基本组成（一）冯. 诺依曼结构计算机从第一代电子计算机开始到现代计算机，其制造技术发生了极大的变化，但我们目前使用的各类计算机大都沿用了冯. 诺依曼结构。
概括起来冯. 诺依曼结构有如下要点：1、采用二进制形式表示数据和指令；2、将程序（包括数据和指令序列）事先存储到主计算机内，即：程序顺序存储方式；论文：程序控制、存储程序3、计算机系统由运算器、控制器、存储器、输入和输出装置等组成。
（二）微型机的基本组成微型计算机系统由计算机硬件系统和软件系统组成。
（微机系统、微机、CPU）P3微型计算机系统的硬件由微型计算机（主机）和外围（输入、输出）设备组成。
主机由：CPU（中央处理器：算术、逻辑运算部件；累加器、寄存器；控制部件；内部总线）；主存储器（ROM、RAM）；输入、输出接口；系统总线组成。
微型计算机系统的软件由系统软件、工具软件和应用软件组成。
CPU是计算机的心脏。
是一片超大规模集成电路芯片，它的功能直接决定了计算机的性能好坏。
CPU的主要功能：●可进行算术、逻辑运算；●临时保存数据；●能对指令进行译码，并执行规定的动作；●能与内存或外设交换数据；●能提供整个系统需要的定时和控制；●可以响应其它设备的中断请求CPU的主要参数有：（1）主频（2）一次能处理的数据位数。
它由CPU的数据线条数决定。
（3）能带多少存储器和I/O口。
它由CPU的地址线条数决定。
如：Pentium 80586 CPU为32位CPU，主频可为60MHZ，可带4GB存储器。
Pentium pⅡCPU为32位CPU，主频可为130MHZ。
PC/XT机，CPU是Inter 8086，16位，主频8MHZ，可1MB存储器。
存储器用来存储程序和数据。
存储器分内存和外存。
（1）内存CPU用地址线直接访问的存储器称内存，内存又分RAM和ROM。
ROM是只读存储器，其中存放的程序和数据是计算机生产厂用特殊方式写入的，计算机不加电时也不丢失。
单片机知识总结2.程序计数器PC是用来存放下一条要执行的指令地址。
程序中的各条指令，都是存放在存储器的某一个区域，每条指令都有自己的存放地址。
程序计数器中的地址送到地址寄存器，生成地址总线。
3.指令寄存器、指令译码器、控制信号发生器：这3个部件是微处理器中控制器的主要部分。
控制器是微处理器的大脑中枢。
指令由操作码和操作数两部分组成。
指令寄存器：保存指令操作码，指明完成何种操作。
指令译码器：进行译码，产生各种组合逻辑电平控制信号。
控制信号发生器：与外部时钟脉冲组合，形成各种按一定节拍变化的电平和脉冲，即各种控制信号。
4.指令执行过程：①在程序执行之前，先要把程序中的指令机器码送到存储器中，这样每条指令都有了自己的地址。
②开始执行程序前，先把程序中第一条指令的地址送到程序计数器PC中。
程序执行过程就是按照一定顺序执行各条指令的过程。
③一条指令的执行过程一般包括取指阶段和执行阶段。
5.单片机就是将CPU、RAM、ROM、定时／计数器和多种I／O接口电路都集成在一块集成电路芯片上的微型计算机。
单片机分为通用型单片机和专用型单片机两大类。
人们通常所说的单片机即指通用型单片机。
①通用型单片机是把可开发资源(如ROM、I／O接口等)全部提供给应用者的微型控制器。
②专用单片机则是为过程控制、参数监测、信号处理等方面的特殊需要而设计的单片机。
6. 8051：片内ROM型；8751：片内EPROM型；8031：片内无ROM型。
单片机的供应状态决定于片内ROM的配置状态7.存储器的作用，内容及基本结构：在微型计算机中，存储器是用来存储指令和数据的重要部件。
指令和数据预先通过输入设备送到存储器中，在程序执行的过程中再从存储器中取出指令和数据送到CPU中进行信息加工和处理。
存储器可以分为内存储器和外存储器两种。
正在运行的程序和相应的数据都要存放在内存储器中。
外存储器则是相当于程序和数据的仓库，用来长期保存程序和数据。
8.静态RAM：用MOS触发器作为基本记亿元件。

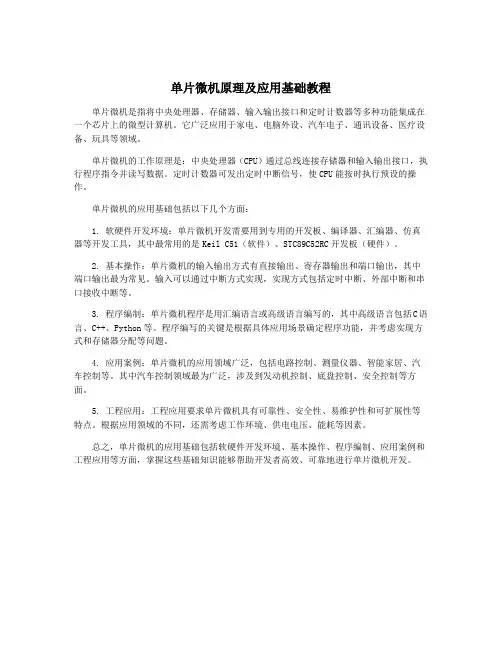

单片微机原理及应用基础教程
单片微机是指将中央处理器、存储器、输入输出接口和定时计数器等多种功能集成在一个芯片上的微型计算机。
它广泛应用于家电、电脑外设、汽车电子、通讯设备、医疗设备、玩具等领域。
单片微机的工作原理是：中央处理器（CPU）通过总线连接存储器和输入输出接口，执行程序指令并读写数据。
定时计数器可发出定时中断信号，使CPU能按时执行预设的操作。
单片微机的应用基础包括以下几个方面：
1. 软硬件开发环境：单片微机开发需要用到专用的开发板、编译器、汇编器、仿真器等开发工具，其中最常用的是Keil C51（软件）、STC89C52RC开发板（硬件）。
2. 基本操作：单片微机的输入输出方式有直接输出、寄存器输出和端口输出，其中端口输出最为常见。
输入可以通过中断方式实现，实现方式包括定时中断、外部中断和串口接收中断等。
3. 程序编制：单片微机程序是用汇编语言或高级语言编写的，其中高级语言包括C语言、C++、Python等。
程序编写的关键是根据具体应用场景确定程序功能，并考虑实现方式和存储器分配等问题。
4. 应用案例：单片微机的应用领域广泛，包括电路控制、测量仪器、智能家居、汽车控制等。
其中汽车控制领域最为广泛，涉及到发动机控制、底盘控制、安全控制等方面。
5. 工程应用：工程应用要求单片微机具有可靠性、安全性、易维护性和可扩展性等特点。
根据应用领域的不同，还需考虑工作环境、供电电压、能耗等因素。
总之，单片微机的应用基础包括软硬件开发环境、基本操作、程序编制、应用案例和工程应用等方面，掌握这些基础知识能够帮助开发者高效、可靠地进行单片微机开发。
微型计算机原理及应⽤知识点总结第⼀章计算机基础知识⼀、微机系统的基本组成1.微型计算机系统由硬件和软件两个部分组成。
(1)硬件:①冯●诺依曼计算机体系结构的五个组成部分：运算器，控制器，存储器，输⼊设备，输⼊设备。
其特点是以运算器为中⼼。
②现代主流的微机是由冯●诺依曼型改进的，以存储器为中⼼。
③冯●诺依曼计算机基本特点：核⼼思想：存储程序；基本部件：五⼤部件；信息存储⽅式：⼆进制；命令⽅式：操作码（功能）+地址码（地址），统称机器指令；⼯作⽅式：按地址顺序⾃动执⾏指令。
(2)软件:系统软件：操作系统、数据库、编译软件应⽤软件：⽂字处理、信息管理（MIS）、控制软件⼆、微型计算机的系统结构⼤部分微机系统总线可分为3类：数据总线DB(Data Bus)，地址总线AB(Address Bus)，控制总线CB(Control Bus)。
总线特点：连接或扩展⾮常灵活，有更⼤的灵活性和更好的可扩展性。
三、⼯作过程微机的⼯作过程就是程序的执⾏过程,即不断地从存储器中取出指令,然后执⾏指令的过程。
★例：让计算机实现以下任务：计算计算7+10=？程序：mov al,7Add al,10hlt指令的机器码：10110000（OP）0000011100000100（OP）0000101011110100（OP）基本概念：1.微处理器、微型计算机、微型计算机系统2.常⽤的名词术语和⼆进制编码（1）位、字节、字及字长（2）数字编码（3）字符编码（4）汉字编码3.指令、程序和指令系统习题：1.1，1.2，1.3，1.4，1.5第⼆章8086／8088微处理器⼀、8086／8088微处理器8086微处理器的内部结构：从功能上讲，由两个独⽴逻辑单元组成，即执⾏单元EU和总线接⼝单元BIU。
执⾏单元EU包括：4个通⽤寄存器（AX，BX，CX，DX，每个都是16位，⼜可拆位，拆成2个8位）、4个16位指针与变址寄存器（BP，SP，SI，DI）、16位标志寄存器FLAG（6个状态标志和3个控制标志）、16位算术逻辑单元(ALU)、数据暂存寄存器；EU功能：从BIU取指令并执⾏指令；计算偏移量。
微机原理复习第3章一、微型计算机的构成主要有CPU、存储器、总线、输入/输出接口。
二、8086/8088CPU的寄存器及其功能：1. CPU中一共有哪些寄存器。
2. 哪些寄存器可以指示存储器地址；在指令中用于操作数寻址方式的有哪些寄存器，哪个可以指示I/O端口地址。
3. 在乘除运算中，特别用到哪些寄存器4. 哪些寄存器可以“变址”，在什么条件下变址；哪个寄存器可以计数。
5. 输入/输出操作用什么寄存器6. 哪个寄存器指示下一条将要运行的指令的偏移地址7. FR中各标志位的意义（OF、SF、CF、ZF、DF）三、8086CPU的引脚：1. 8086，8088CPU的数据线、地址线引脚数，8088与8086CPU在结构上的区别？2. 8086/8088CPU能访问存储器的地址空间和能访问I/O端口的地址空间。
3. 8086/8088微处理器地址总线引脚信号的状态是单向三态；数据总线引脚信号的状态是双向三态。
4. BHE、RD、WR、NMI、INTR、INTA、ALE、DEN、M/IO MN/MX 引脚功能。
四．8086/8088存储器组织1. 存储器单元数据的存放顺序，规则存放与非规则存放。
2. 8086系统中存储器的分体结构概念。
在86系列微机中，字数据在内存中的存放最好从偶地址开始，这样可以8086系统中，用一个总线周期访问一个16位的字数据时，BHE和A必须是 00。
3. 存储器分段方法，8086/8088系统将存储器设有哪几个专用段。
4. 段起始地址、段基址（段地址）、偏移地址（有效地址）的概念。
5. 物理地址和逻辑地址的概念、相互换算关系。
（题3.1，3.2，3.4，3.8，3.16）一、RAM和ROM的基本概念：RAM和ROM的特点（易失性和非易失性）RAM的分类（SRAM，DRAM的特点）ROM的分类（掩模ROM，EPROM，EEPROM的使用特点。
）二、存储器与CPU的连接1．与数据总线的连接当芯片数据线少于8位时，应该由多片芯片构成8位的芯片组，各片的控制线、地址线并接，低位芯片和高位芯片分别与低位和高位数据线相接；当芯片数据线与CPU数据总线相同时，则按数据位一一对应相接。
