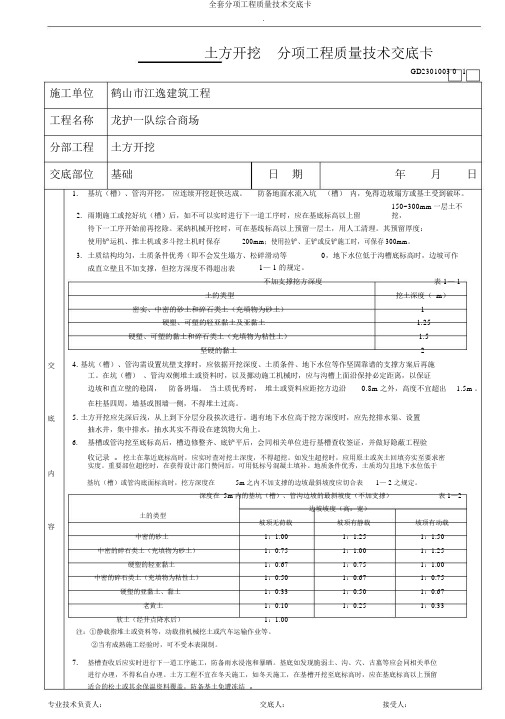

全套分项工程质量技术交底卡.土方开挖分项工程质量技术交底卡GD2301003 0 1 施工单位鹤山市江逸建筑工程工程名称龙护一队综合商场分部工程土方开挖交底部位基础日期年月日1.基坑（槽）、管沟开挖，应连续开挖赶快达成。

防备地面水流入坑（槽）内，免得边坡塌方或基土受到破坏。

2. 雨期施工或挖好坑（槽）后，如不可以实时进行下一道工序时，应在基底标高以上留150~300mm一层土不挖，待下一工序开始前再挖除。

采纳机械开挖时，可在基线标高以上预留一层土，用人工清理。

其预留厚度：使用铲运机、推土机或多斗挖土机时保存200mm；使用拉铲、正铲或反铲施工时，可保存300mm。

3. 土质结构均匀，土质条件优秀（即不会发生塌方、松碎滑动等0，地下水位低于沟槽底标高时，边坡可作成直立壁且不加支撑，但挖方深度不得超出表1— 1 的规定。

不加支撑挖方深度表 1— 1土的类型挖土深度（ m）密实、中密的砂土和碎石类土（充填物为砂土） 1硬塑、可塑的轻亚黏土及亚黏土 1.25硬塑、可塑的黏土和碎石类土（充填物为粘性土） 1.5坚硬的黏土 2交 4. 基坑（槽）、管沟需设置坑壁支撑时，应依据开挖深度、土质条件、地下水位等作坚固靠谱的支撑方案后再施工。

在坑（槽）、管沟双侧堆土或资料时，以及挪动施工机械时，应与沟槽上面沿保持必定距离，以保证边坡和直立壁的稳固，防备坍塌。

当土质优秀时，堆土或资料应距挖方边沿0.8m 之外，高度不宜超出 1.5m 。

在柱基四周，墙基或围墙一侧，不得堆土过高。

底 5. 土方开挖应先深后浅，从上到下分层分段挨次进行。

遇有地下水位高于挖方深度时，应先挖排水渠、设置抽水井，集中排水，抽水其实不得设在建筑物大角上。

6.基槽或管沟挖至底标高后，槽边修整齐、底铲平后，会同相关单位进行基槽查收签证，并做好隐蔽工程验收记录。

挖土在靠近底标高时，应实时查对挖土深度，不得超挖。

如发生超挖时，应用原土或灰土回填夯实至要求密实度。

冠梁分项工程质量技术交底卡（一）专业技术负责人： 交底人： 接受人：冠梁 分项工程质量技术交底卡（二）施工单位工程名称, 分部工程地基与基础工程交底部位冠梁施工日期2014年 4 月26 日交底内容【（1）钢筋、模板全部安装完毕，模板内的木屑、泥土、垃圾等已清理干净。

钢筋上的油污已除净，经检查合格并办完隐、预检手续。

（2）浇筑混凝土的路线已确定并保证混凝土罐车能顺利通行。

如混凝土罐车不能直接卸料至冠梁内，则安排采用挖掘机倒运，保证混凝土顺利浇筑。

（3）混凝土浇灌和振捣机械设备经检修、试运转，情况良好，可满足连续浇筑要求。

（4）检查复核轴线、标高，在侧模上标好混凝土浇筑标高。

（5）检查预埋件、管是否齐全。

四、施工操作工艺1、冠梁施工工艺流程冠梁土方开挖→破桩头→测量放线→调直桩钢筋→绑扎冠梁钢筋→冠梁模板支立→预埋插筋、吊环、PVC管→浇筑冠梁混凝土→拆模、养护。

{2、模板（1）模板构造冠梁模板由侧板、木挡、平撑、斜撑、木桩等组成。

侧模用长条木板加钉竖向木档。

平撑和斜撑钉在木桩与木档之间。

（2）施工操作要点测放轴线位置，打木桩或钢筋定轴线位置。

已浇筑砼垫层的在垫层上弹出轴线位置和梁边线，再把侧模对准边线垂直竖立，用水平尺校正侧板顶面水平后，再用斜撑和平撑钉牢。

如冠梁较长，应先安装冠梁两端的端模板，校正后，再在侧模上口拉通线，依照通线再安装侧板。

为防止在浇筑混凝土时模板变形，保证基础宽度的准确，在侧模上口每隔一定距离钉上搭头木。

（3）质量控制与检验模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土时的侧压力及施工荷载，保证在浇筑混凝土时不发生跑模（位移）及胀模（变形）。

模板与混凝土的接触面应清理干净。

模板安装的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。

!模板安装的允许偏差及其检验方法见下表：项目允许偏差（mm）检验方法轴线位置5钢尺检查标高￥±5水准仪或拉线、钢尽检查截面内部尺寸+4，-5钢尺检查表面平整度52m靠尺和塞尺检查：专业技术负责人：交底人：接受人：。

2、工艺流程土钉喷锚施工：按设计要求开挖工作面，修整边坡，埋设喷射混凝土厚度控制标志→喷射第一层混凝土→钻孔安设土钉、注浆，安设连接件→绑扎钢筋网，喷射第二层混凝土→养护→设置坡顶、坡面和坡脚的排水系统（三）施工要点（1）钢筋采用钢筋网Φ8@150*150。

（2）边坡支护采用喷射混凝土，锚喷网护坡厚度为120mm，分两次喷射，混凝土强度等级为C20，喷射混凝土中配钢筋网片。

喷射混凝土分二层施工，第一层厚度为40～50mm，第一层喷射混凝土施工完成后，绑扎Ф8@150×150钢筋网片后，立即再喷射第二层混凝土，厚度为60～50mm；喷射混凝土中双向钢筋网片搭接长度为300mm，水平加强筋2Ф14的搭接采用焊接，喷射砼水泥采用P.O42.5#普通硅酸盐水泥。

（3)喷射混凝土强度采用C20，水泥浆和喷射砼按规范要求做强度试验。

喷射作业应分段分片依次进行，喷头与受喷面垂直,并保持0.6～1.0m的距离,且应保持砼表面平整，无干斑或滑移流淌现象。

喷射砼终凝2h后，应喷水养护，养护时间根据气温确定，宜为3～7h。

(4)施工工艺流程锚喷支护墙是由原为土体、钢筋网、喷射混凝土组成。

锚喷支护墙施工从上而下施工。

施工步骤要点说明如下：A、路堑边坡清方刷坡和平整欠补1）边坡基本成型后，镐钎和风镐相配合，按施工图边坡坡率（1:1.26）对边坡进行修整，清理干净。

2）为确保外观质量，边坡进行了平整时，对坑凹部分用混凝土或浆砌石进行嵌补，以保证整个坡面一致。

若采用光面爆破及镐钎和风镐相配合方法施工，超挖工作量较小，现场也可采用了喷射混凝土进行修补。

3）土体坡面轻方后要及时进行喷混凝土封闭，以免岩体暴露时间过长而风化脱落，改变其原有的性能和强度。

B、安装施工缝板和泄水孔1）锚喷墙每隔15m设置一道伸缩缝，伸缩缝板采用2cm后的沥青木板，沥青木板宽度为5cm。

2）墙面板设置泄水孔，安设一根长50cm的φ50mm的透水软管，泄水孔呈梅花形布置，间距为5m，泄水孔进口处设置土工布抱设鹅卵石反滤层。

总承包施工单位广州富利建筑安装工程有限公司单位（子单位）工程名称保利中诚花园（1、4、5栋；2、3、9栋；地下室）分部工程地基与基础交底部位基础梁、板、柱日期2015年6月 6 日交底内容模板安装与拆除工程一、施工准备（一）作业条件1、板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。

验算模板和支撑的强度、刚度及稳定性。

绘制全套模板设计图(模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的拼接加工图)。

模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。

2、模板拼装：1）拼装场地夯实平整，条件许可时可设拼装操作平台。

2）按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，按缝处要求附加小龙骨。

3）竹胶板模板锯开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。

1、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷隔离剂，分规格码放，并有防雨、防潮、防砸措施。

2、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚己预埋好且可以使用。

3、拄子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。

（二）材料要求1、竹胶板模板：尺寸(1220×2440mm)、厚度(9、12、15、18mm)(单个工程最好选用不超过两种厚度为合理)。

2、方木：50×100mm、100×100mm方木，要求规格统一，尺寸规矩。

3、对拉螺栓：采用φ14以上的Ⅰ级钢筋(最好用HPB235)，双边套丝扣，并且两边带好两个螺母，沾油备用。

4、隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。

5、模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。
