木模板的基本构造由紧贴于混凝土表面的壳板(又称面板)、支承壳板的肋木和 立柱或横档组成，壳板可以竖直拼装(图a)或水乎拼装(图b)。
壳板的接缝可做成平缝(图b)、搭接缝或企口缝(图c)。当采用平缝拼接时，应 在拼缝处衬压塑料薄膜或水泥袋纸以防漏浆。为了增加木模的周转次数并方便脱 摸，往往在壳板面上加钉一层薄铁皮。
受拉钢筋的绑扎搭接长度应符合表2－7－2，受压钢筋的绑扎接头搭接 长度应取受拉钢筋搭接长度的0.7倍；
搭接长度区段内受力钢筋接头的截面积，在受拉区不得超过钢筋总截面 积的25%，在受压区不得超过钢筋总截面积的50%。
《桥梁工程》第二版，姚玲森主编
人民交通出版社
课件制作：山东交通学院
第二篇 混凝土简支梁桥 第七章 简支梁桥的施工
《桥梁工程》第二版，姚玲森主编
人民交通出版社
课件制作：山东交通学院
第二篇 混凝土简支梁桥 第七章 简支梁桥的施工
《桥梁工程》第二版，姚玲森主编
人民交通出版社
课件制作：山东交通学院
第二篇 混凝土简支梁桥 第七章 简支梁桥的施工
（二）简易支架
就地浇筑梁桥时，需要在梁下搭设临时支架支承模板、施工荷载等，目前 主要采用钢管支架；
第一节 混凝土简支梁桥的制造工艺

混凝土大桥施工技术.ppt

混凝土大桥施工技术.ppt

• •

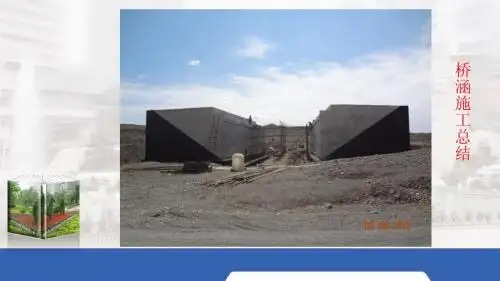

4 翼墙施工 进出口翼墙（即八字墙或一字墙）施工时，因为是C25素混凝土，所以 也比较简单，但我们得注意预留锚定板的预留孔。其他的与墙身浇筑都一 样。
锚定板孔
• •
• •
•
5 盖板安装 盖板混凝土强度达到90%以上时，才能进行盖板的安装。在安装盖板前， 对盖板、涵台及支承面进行检验，各项指标符合规范要求后进行吊装。盖 板在安装时需缓慢小心进行，避免对支承面产生冲击而使构件受损，盖板 就位准确稳固。盖板全部安装就位后，检查盖板与帽石支承面是否密合， 否则必须进行调整。检查合格后，盖板上的安装位置用高标号砂浆填满， 对板与板之间的接缝和板与背墙之间的接缝采用M10砂浆进行填充。 .6台背回填 涵洞台背回填采用透水性能良好的天然砂砾进行回填。从墙身两侧长度不 小于洞身填土高度一倍的范围内属于台北回填，底宽不小于2m，采用压路 机进行碾压，在压路机碾压不到的地方采用小型平板振动夯进行补夯。 台背回填两侧同时对称填筑、水平分层、每层厚度不大于15cm，台背回填 需严格按规范要求施工，压实度必须达到97%以上。
谢谢观赏
