4.3 热水系统

湖南工业大学
水泵的种类很多，有叶轮泵、容积泵、射流泵、气提泵，叶轮泵
较普遍。
叶轮泵按其工作原理分为：
离心泵：靠叶轮在泵壳内旋转，使水靠离心力甩出，从而
得到压力，将水送到需要的地方。轴流泵：依靠旋转叶轮的翼形叶栅对绕流液体产生的升力来传递能量。混流泵：叶轮高速旋转，既产生离心泵的离心力，又具有轴流泵的推升力，混流泵靠这两种力的混合作用而抽水。
4.3 热水系统
4.3.1 热水系统 4.3.4 家用型热水器 1）燃气热水器
1）热水系统的分类
2）热水供应方式 4.3.2 热水系统的设备和器材 1）直接热水加热器 2）间接热水加热器 4.3.3 热水管道的布置和敷设
2）电热水器
3）太阳能热水器 4.3.5 饮水供应 1）饮水的水质 2）饮水的水温 3）饮水制备与供应
第4章建筑给水
3）太阳能热水器
利用真空管集热，促使管内水温高于水箱水温，
因热水比冷水轻，形成对流，最终使水箱中的温度达到使用所需的温度。
湖南工业大学
第4章建筑给水
3）太阳能热水器
湖南工业大学
目前，技术水平最高的太阳能热水器是真空集热管太阳能热水器优点：安全、节能、环保、经济。
缺点：不方便低层住户使用；安装复杂，如果安装不当，就会影
高层需装增压泵；安装不方便，要钻孔，安装排气扇。【类型】根据排气方式可分为直排式
热水器、烟道式热水器、强排式热水器和平衡式热水器。
第4章建筑给水
1）燃气热水器
湖南工业大学
直排式热水器：易造成人身伤害事故，已被禁止生产。烟道式热水器：安装时必须安装烟道，使用时要注意烟道排气通畅，防止倒灌。强排式热水器：运行时，烟气被强制排到室外，但燃烧时所需的氧气仍取自室内。平衡式热水器：对室内空气既不消耗，也不污染。但安装这样的热水器需要像装空调一样预留通道。

热水(给水)

3．半即热式热水加热：．半即热式热水加热：限量贮水加热器，贮水量小，加热面积大，热效率高，体积（大小）。组成：组成：筒壳、热媒管，加水管，盘管（铜管）、温控器
三加热设备的选择和布置
(1)当采用自备热源时，宜采用直接加热直接供应热水的燃油、燃气热水机组，并可采用间接加热间接供应热水的自带换热器的机组或外配容积式、半容积式水加热器的热水机组。 (2)当采用蒸汽或高温水为热源时，有条件时尽可能利用工业余热、废热、地热。 (3)当无蒸汽、高温水等热源且无条件利用燃气，燃油等燃料时，电力充沛的地区可采用电热水器。
三、热水使用的水质要求
生活用热水要求确定。
水在加热后钙镁离子受热析出，在设备和管道内结垢，水中的溶解氧也会析出，加速金属管材、设备的腐蚀。因此，集中热水供应系统的被加热水，应根据水量、水质、使用要求、工程投资、管理制度及设备维修和设备折旧率计算标准等因素。来确定是否需要进行水质处理。一般情况下，日用水量＜10m3(按60℃计算)的热水供应系统，被加热水可个进行水质处理。日用水量 ≥10m3(按60℃计算)，洗衣房用热水应进行处理，用作其他用边的热水也宜进行水质处理。

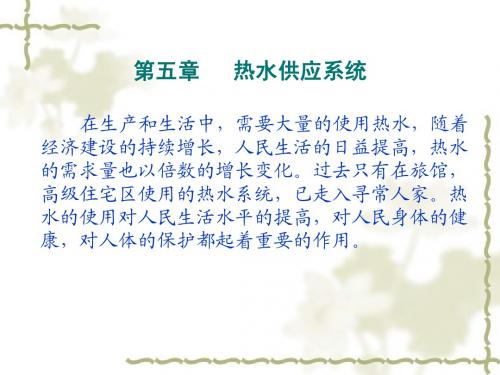

第五章
热水供应系统
在生产和生活中，需要大量的使用热水，随着经济建设的持续增长，人民生活的日益提高，热水的需求量也以倍数的增长变化。过去只有在旅馆，高级住宅区使用的热水系统，已走入寻常人家。热水的使用对人民生活水平的提高，对人民身体的健康，对人体的保护都起着重要的作用。
第一节
热水供应方式
一．热水供水系统构成：热水供水系统构成：热水供水系统构成热水加热器，热水管网，及其它附属设备组合而成。二．热水供水系统举例及分类 1．解释下页图的工作过程。锅炉加热，换热器取热，循环泵送水，循环管保持水温，给水箱定压，凝水箱存冷凝水。

水暖课件ppt

水暖系统设计软件操作演示
软件选择
选择常用的水暖系统设计软件，如AutoCAD、Revit等。
基础操作
演示软件的基本操作，如绘图、编辑、标注等。
专业设计
演示如何使用软件进行水暖系统的专业设计，包括管道布局、设备选型、系统优化等方面的内容。
水暖系统安装工程实践操作
安装流程
介绍水暖系统的安装流程，包括管道预制、安装、调试等环节。
管道的防腐与保温
防腐
对管道表面进行除锈、涂防腐涂料等处理，以提高管道的耐腐蚀性能和使用寿命。
保温
对管道进行保温处理，以减少热量损失和防止冷凝水的产生，同时起到保护管道的作用。
03
水暖系统的运行与维护
水暖系统的运行原理与操作
01
02
03
热水供暖系统
利用热水在散热器中循环流动，将热量传递给散热器，再通过散热器向室内散热。
政策法规
制定和实施相关政策法规，鼓励水暖行业采取环保措施，推动绿色发展。
水暖系统的发展趋势与展望
智能化发展
随着智能技术的发展，水暖系统将更加智能化，实现远程控制和自动调节。
多元化发展
水暖系统将呈现多元化的发展趋势，满足不同用户的需求。
绿色化发展
环保意识的提高将推动水暖系统向更加绿色、低碳的方向发展。
系统在住宅、办公楼、酒店等建筑中得到了广泛应用。
02
水暖系统的设计与安装
水暖系统的设计原则与流程
安全性原则
确保水暖系统的安全可靠，避免发生泄漏、过热等事故。
经济性原则
在满足使用功能的前提下，合理控制水暖系统的投资成本。
环保性原则
选用低能耗、低污染的设备和材料，降低水暖系统对环境的影响。

热水供暖系统

热水供暖系统
垂直失调
在供暖建筑物内，同一竖向的各层房间的室温不符合设计要求的温度，而出现上、下层冷热不匀的现象，通常称作系统垂直失调。
双管系统的垂直失调，是由于通过各层的循环作用压力不同而出现的；而且楼层数越多，上下层的作用压力差值越人．垂直失调就会越严重。
热水供暖系统
四、重力循环热水供暖单管系统的作用压力的计算
重力循环热水供暖系统主要分双管和单管两种型式。
热水供暖系统
i=0.5%～ 1%
8
2
4
5
1
3
6
i=0.5%～ 1%
7
i=0.5%～ 1%
11 9
(a)
10
(b)
热水供暖系统
上供下回式重力循环热水供暖系统管道布置的一个主要特点是：系统的供水干管必须有向膨胀水箱方向上升的流向。其反向的坡度为0．5％ ~1．0％；散热器支管的坡度一般取1%。这是为了使系统内的空气能顺利地排除，因系统中若积存空气，就会形成气塞，影响水的正常循环。回水干管应有向锅炉方向向下坡向，其坡度一般为0.5％～1%。
热水供暖系统
2、下供下回
4
a 6
5
3 b
>h
1 2
热水供暖系统
特点：（1）阻力平衡比上供下回式容易（2）无效热损失少（3）冬季施工方便（4）排气困难
热水供暖系统
3、中供式
型式简单、施工方面，造价低，是国内目前一般建筑广泛应用的一种形式。 ❖ 它最严重的缺点是不能进行局部调节。
热水供暖系统
与顺流式相比，单管跨越式系统所需的散热器面积比顺流式系统大一些。
双管系统可单独调节，但容易产生垂直失调

03热水供暖系统第一节、第二节

但温差增大，重力循环作用影响加大，使系统容易产生热力失调，另外流量的减少，还会使系统水力稳定性下降，一些换热设备的效率也会受到影响。
水温不同除了影响系统的热工性能、流量大小以外，还会使水的密度、运动粘度等物性参数发生变化，引起系统阻力有所改变。
水温度不同对管道材料的化学物理特性，如管道内表面的氧化腐蚀、结垢状况，管材的热应力大小等，也有一定的影响。
水平顺流式系统中串联散热器组数不易太多。
可在散热器上设放气阀或多组散热器用串联空气管来排气。
2.上分式、下分式和中分式：
对垂直式水系统，还可根据供、回水干管在建筑物中的
位置进行系统的划分。
供水干管布置在建筑物上部空间，通过各个立管自上而下进行介质分配的系统，称为上分式，也称上供式或上行下给式；
自然循环系统：
水箱的膨胀管连接在供水总立管的最高处。
作用：（1）吸纳系统水温升高时热胀而多出的水量，补充系统水温降低和泄漏时短缺的水量；（2）稳定系统的压力。
3）排气方式不同：
机械循环系统中水流速较大，一般都超过水中分离出的空气泡的浮升速度，易将空气泡带入立管引起气塞。
供水干管：
沿水流设上升坡度（抬头走），坡度值不小于0.002，一般为0.003，在供水干管末端最高点处设置集气罐，以便空气能顺利地和水流同方向流动，集中到集气罐处排空气。
设计时，F取得偏大，使温降增加，下部tpj不合设计要求。
此外，立管的温降热量散在上部各房间。
四、重力（自然）循环系统型式：
1）排气：气体来源：充水时，系统中的空气没有排除干净；析出的空气（水温的升高；水在流动时压力降低）；停运时渗入的空气。
2）回水：为此设坡度：供水干管（0.5%-1%）—低头走，（水流速

供热系统介绍ppt课件

降低，以增大系统的作用压力。如果锅炉中心与底层散热器中心垂直距离较小，宜采用单管上供下回式，最好是单管垂直串联。
• （3）膨胀水箱宜设置在供水总立管顶部，据顶300～500mm。系统的供回水干管沿水流方向设向下坡，坡度为0.5%~1%，散热器支管坡度为1～2%。便于排气。
23
散热器供暖系统
道使用寿命长，便于进行供热调节。 • 蒸汽供暖系统：蒸汽的密度小，产生的
水静压力小。蒸汽的热惰性小，升温快。热媒流量小，节省管材，所需散热面积小，设备投资小。
12
散热器供暖系统
• 1、热水供暖系统分类 • 按驱动水的循环动力不同： • 重力（自然）循环系统、机械循环系统
13
散热器供暖系统
• 按供回水方式不同分为：单管系统（单管顺流、单管跨越）、双管系统；
• 2、机械循环热水采暖系统 • 靠水泵的动力使水在系统中循环。特点
是管径小、升温快，但耗费电能，维修量大。
24
散热器供暖系统
• 上供下回式垂直双管系统
• 适用条件：室温有调节要求的建筑。
• 特点：是最常用的双管系统做法。排气方便；室温可调节；易产生垂直失调。
25
散热器供暖系统
• 垂直双管下供上回式
• 适用条件：高温水、室温有调节要求的建筑。
• 特点：有利于减轻垂直失调；排气方便；散热器传热系数小，所需散热器面积大。
26
散热器供暖系统
• 垂直双管下供下回式系统 • 适用条件：室温有调节要
求且顶棚不能敷设干管的建筑。 • 特点：减轻垂直失调；建筑物顶棚下无干管，比较美观。下供下回式系统还可以分层施工，分期投入使用，便于冬季施工。 • 排气不便。系统的排气可通过在顶层散热器设放气阀或设置空气管来集中排气。

第三章热水供暖系统

压力差越大。
2.求单管系统各层立管的水温
根据式（3-10）
N
Qi
ti tg i Q (tg th)
由此可求出流出第三层散热器管路上的水温
℃ t3 tg
Q3 Q
(tg
th)
95
800 (9570) 2100
85.5
相应水的密度ρ3＝968.32kg/m3 流出第二层散热器管路上的水温t2为：
i1
i1
N
则P ghi(i g)＝g[h1(h g)h2(2 g)h3(3g)] i1
9.81[3.2(97.78196.192)3.0(97.28896.192)3.0(96.83296.192)]100.79pa
N
或P gHi(i i1)＝g[H1 (h g)H2(2 g)H3(3g)] i1
2.系统的回水干管向锅炉方向要有向下坡度（0.5～1.0％），因为这样可以方便空气排除和停止运行时系统积水向锅炉内排空。
三、重力循环热水供暖双管系统作用压力的计算
如图所示系统两台并联运行的散热器内的作用压力
可分别表示如下：∆P1＝gh1（ρh－ ρg ） pa（3-2）
∆P2＝g（h1＋h2）（ρh－ ρg ）
∑Q＝Q1+ Q2 +…… +Q8 w (3-6)
②通过立管的水流量，按起所担负的全部热负荷计算，可用下式确定：
AQ 3 .6 Q
Q
G LC (tg th)4 .1(8 tg 7 th)0 .8tg 6 th kg/h (3-7)
式中：∑Q～立管的总热负荷，w
C～水的热容量C=4.187kJ/kg·℃
根据式（3-2）和式（3-3）的计算方法，通过各层散热器循环环路的作用压力，分别为：

第8章建筑内部热水供应系统概述ppt课件

全循环、半循环、不循环、倒循环
4. 系统中循环动力不同，可分为：
机械循环、自然循环 5. 水平干管位置不同，可分为：
上行下给式、下行上给式
第8章建筑内部热水供应系统概述
8.1 热水供应系统的分类和组成及供水方式
8.1.1 热水供应系统的分类和组成
总目录
本章目录
1a. 开式供水方式特点：在管网顶部设水箱，管网与大气相通，系统水压决定于水箱的设置高度，而不受室外给水管网的水压的波动影响。适用：室外水压变化较大，且用户要求水压稳定时采用。注意：该方式必须设置高位冷水箱和膨胀管
使部分热水经过循环水泵流回水加热器再加热。
第8章建筑内部热水供应系统概述
8.1 热水供应系统的分类和组成及供水方式
8.1.1 热水供应系统的分类和组成
总目录
本章目录
1. 管网压力工况不同，可分为：
开式、闭式供水方式
2. 加热冷水的方式不同，可分为：
直接加热、间接加热 3. 管网设置循环管道的不同，可分为：
第8章建筑内部热水供应系统概述
8.2 加热设备和器材
8.2.1 加热设备
总目录
本章目录
c. 半容积式水加热器
半容积式水加热器是带有适量贮存和调节容积的内藏式容积式水加热器。
优点：体积小、加热快、热交换充分、供水温度稳定、节水节能。
缺点：但由于内循环泵不间断地运行，需要有极高的质量保证。
第8章建筑内部热水供应系统概述
8.1 热水供应系统的分类和组成及供水方式
8.1.1 热水供应系统的分类和组成
总目录
本章目录
集中热水供应系统特点：供水范围大，热水集中制备，管道输送到个配水点。适用：

第3章室内热水供暖系统

优点是构造简单；缺点是整幢建筑的供暖系统往往是统一的整体，缺乏
独立调节能力，不利于节能与自主用热。但其结构简单，节约管材，仍可做为具有独立产权的民用建筑与公共建筑供暖系统使用。根据循环动力不同，可分为重力（自然）循环热水供暖系统和机械循环热水供暖系统。
第三章室内热水供暖系统
1.确定合理的引入口位置.宜设在建筑物热负荷对称分布的位置
2.布置干管时,先确定系统形式，系统应合理分成若干支路,且尽量阻力易于平衡。
3.供暖系统管路布置与敷设应符合暖通设计规范和施工安装技术规程上的要求.
单双混合式系统第三章室内热水供暖系统当高层建筑面积较大或是成片的高层小区可靠考虑将高层建筑竖向按高度分区在垂直方向上分为二个或多个采暖分区分别由不同的采暖系统与设备供给各区域供暖参数可保持一致
第三章室内热水供暖系统
第三章室内热水供暖系统
第三章室内热水供暖系统
第三章室内热水供暖系统
热媒主要有三类：热水、蒸汽与热风：以热水作为热媒的供暖系统，称

g ——重力加速度，m/s2, 取9.81 m/s2；

h ——冷却中心至加热中心的垂直距离，m；

h ——回水密度，㎏/m3；

g ——供水密度，㎏/m3。
散热器用供水管和回水管与加热中心（锅炉）相连；
系统最高点设一膨胀水箱用以容纳水在受热后因膨胀所增加的体积，并排除系统中的空气；
1.为避免系统内水汽化、吸入空气，系统需要保持足够的压力。由于系统内热水都是连通在一起的，只要把系统内某一点的压力恒定，则其余点的压力也自然得以恒定。可以选定一个定压点，定压装置由膨胀水箱兼任。系统工作时，维持膨胀水箱内的水位高度不变，则整个系统的压力得到恒定。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

选择位置
1.安装位置要有足够空间 2.安装位置应尽量远离生活、工作区 3.机组安装室外，要做好防风防雨设施 4.机组安装时应注意风向 5.机组安装位置要便于排水
热泵热水系统设计要求
1.机组安装要找平找正，固定在建筑物的高层或地面基础上，基础负荷应满足要求，基础高度不小100mm。 2.机组用地脚螺栓固定，安装时必须采取减振措施。 3.用户侧水系统管路材料可以选择：镀锌焊接钢管、无缝管、紫铜管、不锈钢管、铝塑管、PP-R管。 4.为防止震动的传播，连接机组的水管要加装橡胶软接头，使用软性护线管。 5.水系统管路应当选用优质的保温材料，保温厚度视当地环境和保温材料的保温性能而定。 6.设备、管道、阀门、仪表的安装，要符合相关安装规范，要便于检修；管道支架要符合相应材质、型号强度要求。 7.在水系统的凸出部位及最高位置应安装自动排气阀；水系统管路的最低处应设置排水（排污）阀。
热泵热水系统
北京同方洁净技术有限公司二OO六年六月
产品系列
商用空气源热泵热水机组
产品系列
泳池专用热泵热水机组
产品系列
一次加热式热泵热水机组
MINI型空气能中央热水器
热泵热水机组热水供应系统的组成
热水制备系统（第一循环系统）
热泵热水机组热水供应系统的组成
热水供应系统（第二循环系统）：
热水制备系统
开式水箱热水系统
开式水箱热水系统
开式水箱热水系统
开式水箱热水系统
闭式水箱பைடு நூலகம்水系统
SUCCESS
THANK YOU
2020/1/10
锅炉-热泵热水系统
热泵-太阳能热水系统
一次加热式热水系统
一次加热式热水系统
一次加热式-太阳能
水源热泵热水系统水源热泵系统原理图
中央空调热回收热系统
水系统仪器仪表状态是否良好，工作是否正常；检查保温材料是否有脱落或松动现象。排污——要经常排污，定期打开机组和水箱的排泄污阀，进行排污。清洗——定期对水过滤器进行检查与清洗，使水流无堵塞，确保水流量无衰减；定期对水箱底部进行清洗，以保证水质的清洁卫生。清污除垢——因各地水质不同，根据各地特点定期检查清洗，对机组进行除污除垢清洗，机组清洗必须使用专用清洗剂，由专业人员操作完成。防冻——热泵热机组在冬季时必需将蓄热水箱温度控制功能取消，由制热进水温度控制，启动机组的防冻功能；如果冬季停机，或切断了电源的情况下，必须将机组内及管道系统的水彻底放净，以免冻坏机组。
中央空调热回收热水系统
管路切换式双水箱系统
管路切换式双水箱系统
可以实现水温的不稳性和最自来水补水大程度提高系统的能效比
补水电磁阀
热泵机组 60度 52度
52度
60度
回水管供水管
家用中央热泵热水系统
维护保养
1.水系统的维护检查——要经常巡视，定期检查水系统管路及阀件有无漏水现象；检查
热泵清洗系统示意图
加药罐安装示意图
维护保养
2.风系统要经常检查清理翅片上因灰尘、树叶或其他脏物聚集而引起的风系统堵
塞。视情况对翅片进行清洗，清洗方法是：用抹布或软毛刷轻轻擦拭，用干净的水清洗。
3.电气控制系统的维护电气系统的维护应由专业电工进行，检查电器箱电器是否正常；接线是
否牢固可靠；保证无松脱；定期清理电器箱内的灰尘。机器运行中，若出现故障，必须停机检查等故障排除后继续工作。定期检查机组电器安全保护装置是否正常，若出现意外必须停机检查等
热水制备系统按水箱的蓄热方式可分为两种：单水箱系统：设一台满足日用水总量的热水箱，适用于定时集中供水的场所。
双(多)水箱系统：是在热水供应系统中设有多个水箱：一台加热水箱（小容积），几台蓄热水箱（大容积）。适用于宾馆、饭店等需要24小时提供热水的场所。
热水制备系统
单水箱系统：
双(多)水箱系统：
热泵热水系统设计要求
8.热泵热水机组用户侧生活用水，要符合《生活饮用水卫生标准》，严禁直接使用地下水、河水、湖水等未经处理过的水源；不符合要求的水源必须安装水处理设施。 9.为防止杂质进入机组发生堵塞，机组进水管路必须安装过滤器，要便于清洗。 10.在机组的进出水管上，应分别安装直读式温度计和压力表，室外安装要采取防冻措施，在生活用水水源处加装水表，以便观察和分析系统、机组的运行情况。 11.机组安装时，在水系统进出水口合适位置分别预留系统清洗口，便于对系统定期检查和清洗。 12.为保证机组正常工作，在名义工况下水系统的水流量和流速，必须满足进出水温差不高于5℃。 13.机组安装完毕后，水系统必须进行清洗和水压试验。
故障排除后继续工作。机组停用时，把“上/下班”置于下班位置，确保人身和设备的安全。
源于清华植根技术
超越自我
维护保养
谢谢!
