无砟线路道岔精测作业指导

一、适用范围1.1、线路、曲线、道岔因列车运行、施工或气候影响等原因发生的轨道几何尺寸、结构等病害进行的静态检查；1.2、动态添乘不良处所的静态复核。

二、作业流程2.1、工具准备：电子道尺、弦线、塞尺、1m钢直尺、150mm直钢尺。

上道前应对当天使用的工机具进行检查，确保性能良好，上之能用，不能影响作业进度。

2.2、人员安排：工区工长在班前点名时，明确人员分工、职责。

主要包括检查负责人：负责检查线路几何尺寸、高低、方向、道岔转辙器及可动心辙叉情况；检查记录人：负责将现场检查数据填写在道岔检查记录本上；检查配合人员：负责调查焊缝平顺情况、轨枕空吊板、扣件调查等工作；现场防护员：负责防护工作。

2.3、进入工作门：工区工长根据作业地点，在车站登记申请领取最近防护栅栏工作门的钥匙，在得到封锁调度命令后，对人员、工具清点确认无误，进入工作门。

2.4、检查内容：⑴道岔轨道几何尺寸；道岔静态几何尺寸容许偏差管理值注：①支距偏差为实际支距与计算支距之差。

②导曲线下股高于上股限值，作业验收为0mm，计划维修为2mm，临时补修为3mm。

③特殊道岔的轨距及其它结构允许偏差按设计图办理。

⑵道岔支距以及道岔基本轨的矢度变化情况（用电子道尺、FAKOP弦线、塞尺测量）；⑶扣件密贴情况（塞尺测量）；扣件扭力矩（扭力矩扳手测量）；检查人：⑷转辙器检查：⑸可动心辙叉检查：2.5检查记录：记录在专用的检查记录本上。

2.6、出工作门：作业完毕下道前，检查负责人对人员、机工具及材料进行清点，确认下道人员、机工具及材料数量无误，施工现场无遗留物品后撤离现场，撤出防护栅栏后，锁闭工作门。

通知驻站联络员申请销点，按规定在施工封锁开通确认表签认。

三、作业方法3.1、单开道岔检查道岔的手工检查方法分精细检查和重点检查。

精细检查时要求每根岔枕检查，重点检查是按要求位置检查。

这里介绍的是重点检查内容。

1．轨距、水平检查位置基本原则：先直后曲，顺时针行走。

无砟线路道岔精测作业指导书13.1 作业技术要求13.1.1 全站仪设站：每一测站一般情况下对4对CPⅢ点进行测量，困难条件下不得少于3对，必须达到设站精度（见表1），方可进行进行下一步测量，不满足需要重新进行设站。

表113.1.2 严格按照测量规程进行测量，每测站距离在距离全站仪80米至8米范围，每次转站前后要搭接不得少于5根轨枕。

测量过程中，待安博格小车读数稳定后方可进行下一步测量，发现测量数据异常时，必须停止测量查找原因，返回重新进行测量。

13.2 作业条件13.2.1 根据下达的精测任务，及时安排精测计划。

对当月精测处所结合动态检测情况进行分析，明确精测原因与目的。

做好精测前的人员分工，明确责任。

13.2.2 必须在天窗时间内进行。

车站设置驻站联络员、工地设置现场防护员，施工地段两端设置移动停车信号牌（灯）及停车手信号防护员，防护设好后方可上道作业。

防护设置办法按《铁路工务安全规则》“第2.2.5条～第2.2.19条”规定执行。

13.2.3 进入工作门。

精测作业负责人根据精测地点，于天窗开始30分钟前到达工作门外，在得到驻站防护员的封锁命令后，精测负责人及安全材料员在进入防护栅栏时严格按《高铁日作业登记簿》对进入的人员、上道的工机具、材料进行确认核对。

13.3 作业程序13.3.1 小车组装。

进入工作门后，在道床板或路肩平整地段对精测小车进行组装。

组装时必须保证连接的螺栓紧固，连接处的垫片平整，未脱落、重叠，手推杆固定牢靠，精测小车轮对干净无杂质。

组装完成后，将精测小车抬上轨道，抬上道时要让双轮先接触钢轨，再以不大于3-4千米/小时速度将精测小车推至精测地点。

13.3.2 棱镜安装与全站仪架设、整平。

到达精测地点后，2人负责安装棱镜，棱镜离全站仪设站不得超过120米，必须安装8个棱镜，全站仪前后各4个。

1人架设全站仪并整平，全站仪设站高度尽量保持与小车的棱镜在同一水平线上。

全站仪整平时，必须控制倾斜角T、倾斜角L在0.0005度之内。

无砟道岔精调作业指导书
1 目的与要求
目的：通过无砟道岔精调作业，消除道岔几何尺寸状态不良。

要求：作业人员掌握要领、熟练操作。

2 适用范围
2.1本作业指导书适用于无砟道岔精调作业。

2.2本作业指导书适用于天窗内作业。

3 引用标准
《铁路技术管理规程》（高速铁路部分)、《高速铁路工务安全规则》（试行）、《高速铁路无砟轨道线路维修规则》（试行）、《**铁路局高速铁路工务作业审批办法》
4 作业工机具
轨距尺、支距尺、1m 平直度尺、塞尺、30m 弦线及 FAKOP 弦线架、测力扳手（300-1500N.m）、钢板尺、发电机、电动扳手、手摇压机、撬棍、轨距拉杆、照明设备；现场料根据精调方案确定。

5 作业程序
5.1 点名分工
工长组织职工列队点名，给出书面作业派工单，明确作业地点、作业内容、作业时间、人员分工、作业标准等，所有作业人员均应按规定使用劳动保护用品，带齐照明灯具。

5.2 安全预想
5.2.1 对所有参加施工人员进行安全教育，做好作业组织、人员分工，进行有针对性的安全预想，牢固树立安全第一的思想。

针对当日安全重点进行部署、强调。

5.2.2 上道前要清理所有带上线路的工具、材料规格数量，检查工（机）具的安全、操作性能，禁止工（机）具等带病上道作业。

夜间作业时要带齐带足照
1。

可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1．CPⅢ网重新复测，经评估合格方可应用于精调。

2．各位零配件安装到位，无缺少。

3．无碴轨道经过冲洗，无杂物，无灰尘。

4．无缝线路应力放散完毕且焊联、锁定。

二、准备工作1．各种规格材料基本到位。

2．绝对测量、相对测量小车经检验、调试合格。

3．各类机具齐备（轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等）。

三、精调步骤1．总体流程。

2．精确测量。

为监测线路设备的变化，指导线路设备养护，需对轨道实测中线、高程进行绝对精度测量。

主要采用安博格小车与线路CPIII控制网实现对轨道精测。

⑴测量的前期准备工作①输入并核对设计数据（平曲线、竖曲线、超高、控制点，如存在断链，需分别输入，上、下行线也要分别输入）。

②设置项目属性，如平面位置和高程测量基准等。

③定期对全站仪及小车进行保养、检定。

⑵测量的现场工作①检查钢轨表面状态，检查扣件弹条与轨距挡板密贴。

确保零配件无缺少，扣件扭矩达标。

②正倒镜检查全站仪水平角和竖角偏差，如果超过3秒，在气象条件较好的情况下进行组合校准及水平轴倾斜误差（α）校准；检查全站仪ATR照准是否准确，有无ATR的偏差也应小于3秒。

③使用至少8个CPIII控制点自由设站，如果现场条件不满足，至少应有6个CPIII控制点，其中前后至少各使用一个60米以上的控制点。

根据天气条件确定最大目标距离。

状况好时控制在60m以内，不好时将距离缩短。

④设站的同时组装轨检小车，将双轮部分靠近低轨。

⑤在稳固的轨道上校准超高传感器，一般每天开始测量前校准一次，如气温变化迅速，可再次校准；校准后可在同一点进行正反两次测量，测量值之和应在0.3mm以内。

⑥将全站仪对准轨检小车棱镜，检查通信，关闭全站仪强力搜索，并锁定棱镜。

⑦放样60米以上的一个控制点对设站进行检核。

⑧进入施工模式，看偏差数据是否稳定，如不稳定（变化范围超过0.7mm），将小车向前推，找到数据相对稳定的距离，根据此距离再次重新设站。

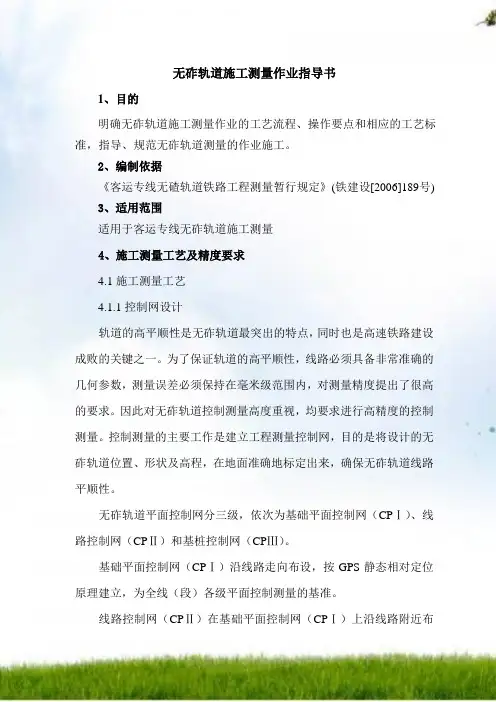

无砟轨道施工测量作业指导书无砟轨道施工测量作业指导书编制：审核：二○○八年三月八日无砟轨道施工测量作业指导书无砟轨道铁路精密工程测量主要依据《无砟轨道铁路工程测量暂行规定》（铁建设[2006]189号），确定了“三网合一”的测量体系。

各级平面控制网的布网要求为：各级平面控制网布网要求控制网级别测量方法测量等级点间距备注CPⅠGPS B级≥1000m ≤4km一对点CPⅡGPS C级800～1000m 导线四等CPⅢ导线五等150～200m边角交会50～60m 10～20m一对点根据上表，用于无碴轨道定轨测量的CPⅢ控制有两种：一种是CPⅢ导线；另一种则是CPⅢ“边角交会”网。

CPⅢ“边角交会”网是我国从德国引进的，宜万铁路无砟轨道将采用该种测量控制网形指导施工精调测量。

CPIII控制点的定位精度表（mm）控制点可重复性测量精度相对点位精度CPIII 边角交会测量 5 1无砟轨道精调测量本标段将利用轨道精确测量系统进行调整。

轨道精确测量系统由包括轨道检查仪（纵梁、横梁的机架、控制单元、传感器装置）、全站仪、无线通讯以及测量数据处理和分析软件等组成。

轨道精确测量系统是沿已铺轨道线路推行，配合全站仪和数据处理系统，利用沿线布置的CPIII控制基网，连续检测出轨检小车所在的绝对位置（X、Y和H）、轨道里程和断面几何尺寸，并将计算出的实测轨道中心线的位置、轨距、水平、高程等参数的偏差通过界面显示，以便高效调整该里程点的轨道断面几何尺寸，达到轨道精调所需要的精度。

CPⅢ“边角交会”法工作原理是：全站仪采用边角后方交会对8——12个CPⅢ测量控制点进行自由设站，观测数据经无线传输，由精测系统的笔记本电脑中软件严密平差解算全站仪设站点的测量坐标和仪器横轴中心的高程，并显示设站精度、以及各个CPIII控制点的方向偏差、距离偏差和高程偏差。

全站仪在对两个CPIII控制点方向完成手动观测后，其余CPIII控制点方向按全圆观测法自动完成。

目录1、适用范围 (1)2、施工流程 (1)2.1、施工准备 (1)2.2、设标网的复测 (1)2.3、安装轨道板精调千斤顶 (1)2.4、校验测量标架 (2)2.5、建站、全站仪初始定向 (3)2.6、轨道板精调 (4)2.7、数据保存、备份 (4)3、工序检查程序 (4)4、验收标准 (5)5、主要工序施工准备及工艺操作 (6)5.1、无砟轨道施工前的准备 (6)5.2、无砟轨道测量的工作内容 (6)5.3、无砟轨道测量的仪器 (6)5.4、无砟轨道测量的组织 (6)5.5、无砟轨道测量的程序 (7)5.6、测量 (8)6、质量通病处理及预防措施 (10)7、安全注意事项 (11)8、文明施工及环境保护 (11)8.1、文明施工 (11)8.2、环境保护措施 (12)CRTSII型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII型无砟轨道道床轨道板精调施工指导。

轨道板粗铺完成后进行精调作业。

2、施工流程无砟轨道精调主要施工流程如下：2.1、施工准备：每工作段配特殊测量标架四个、莱卡全站仪一台、测量小车一台精调千斤顶810台，测量人员6人，调节人员8人（两班全天作业）。

精调作业按项目经理部测量协调人、工区测量协调人、作业班组三级组织管理。

施工班组根据得到的精调数据进行轨道板精调作业并将施工后的纪录文件交给各工区测量协调人；工区测量协调人每天按时将施工纪录文件传给项目经理部测量协调人；项目经理部测量协调人应对每天的施工纪录文件进行检查发现问题及时纠正。

2.2、设标网的复测精调施工前，应对精调段设标网进行复测检核，并向施工队伍提交设标网复测测量成果。

施工队伍接到设标网成果数据后，再进行一次复核，确认无误后方可开始精调施工。

2.3、安装轨道板精调千斤顶精调调节装置（千斤顶）使用前应对相关部位进行润滑，在待调板前、中、后部位左右两侧共安装6个精调千斤顶。

其中，前、后两端4个千斤顶为可以进行平面及高程双向调节的千斤顶，中间2个为仅具高程调节能力千斤顶。

道岔精调作业指导书由于道岔结构比区间轨道要复杂，所以道岔测量和调整的程序应重点关注以下几个方面：调整前，全面检查各项密贴状况（钢轨外口轨底与垫板挡肩，顶铁与尖轨、新轨轨腰，尖轨、心轨轨底与滑床板，尖轨与基本轨，心轨与翼轨，扣件弹条中部前端下额与轨底顶面）；调整前，检查所有钢轨接头平顺性，必须达到规范要求；调整后，道岔各项几何尺寸、平顺性指标必须满足要求；坚持以直股为主的原则；道岔内部轨距、水平应采用道尺全面检查，与轨检小车数据进行对比分析。

1作业准备1.1人员及机具（1）人员配置道岔精调需要较高的技术水平，根据要求挑选专业技术水平高的技术员和技术工人进场。

所有技术和管理人员都必须经过培训，施工前所有作业工人都必须经过技能培训，经考核合格后方可上岗。

主要进场人员及分工见下表：（2）机具配置1）主要测量设备1.2技术准备三掌握一考核：技术人员已认真学习道岔设计图纸等设计文件，充分理解掌握板式道岔设计特点和关键技术，掌握相应的技术标准和规范，掌握正确的调整方法；所有施工人员已进行技术交底培训、考核，合格后持证上岗。

1.3 现场准备“三完成二到位一合格”。

三完成：道岔铺设已完成、焊接（含自由及锁定）及焊缝精磨已完成、道岔前后200m范围轨道铺设及放散锁定已完成；二到位：钢轨件清理到位，精调工具、人员及调整件已到位；一合格：精调仪器已到场且检校合格。

2技术要求道岔精调后满足《关于印发《客运专线铁路高速道岔首组铺设质3施工工艺流程四阶段：施工准备阶段、粗调阶段、工务精调阶段、工电联调阶段工艺流程：先粗调、后精调、再联调，先整体、后局部，先直股、后曲股，先高低、后方向、再水平4粗调根据道岔铺装图纸进行道岔铺设，铺设完成后，对道岔转辙器及辙叉部分、密贴、滚轮、轨头等部位进行粗调。

（1）道岔转辙器及辙叉部分调整1）通过道岔放样确定直基本轨的位置及方向；2）通过直基本轨的位置用方尺保证直曲基本轨的相对位置；3）通过控制尖轨到基本轨前端的距离尖轨的相对位置。

无砟线路道岔精测作业指导书13.1 作业技术要求13.1.1 全站仪设站：每一测站一般情况下对4对CPⅢ点进行测量，困难条件下不得少于3对，必须达到设站精度（见表1），方可进行进行下一步测量，不满足需要重新进行设站。

表113.1.2 严格按照测量规程进行测量，每测站距离在距离全站仪80米至8米范围，每次转站前后要搭接不得少于5根轨枕。

测量过程中，待安博格小车读数稳定后方可进行下一步测量，发现测量数据异常时，必须停止测量查找原因，返回重新进行测量。

13.2 作业条件13.2.1 根据下达的精测任务，及时安排精测计划。

对当月精测处所结合动态检测情况进行分析，明确精测原因与目的。

做好精测前的人员分工，明确责任。

13.2.2 必须在天窗时间内进行。

车站设置驻站联络员、工地设置现场防护员，施工地段两端设置移动停车信号牌（灯）及停车手信号防护员，防护设好后方可上道作业。

防护设置办法按《铁路工务安全规则》“第2.2.5条～第2.2.19条”规定执行。

13.2.3 进入工作门。

精测作业负责人根据精测地点，于天窗开始30分钟前到达工作门外，在得到驻站防护员的封锁命令后，精测负责人及安全材料员在进入防护栅栏时严格按《高铁日作业登记簿》对进入的人员、上道的工机具、材料进行确认核对。

13.3 作业程序13.3.1 小车组装。

进入工作门后，在道床板或路肩平整地段对精测小车进行组装。

组装时必须保证连接的螺栓紧固，连接处的垫片平整，未脱落、重叠，手推杆固定牢靠，精测小车轮对干净无杂质。

组装完成后，将精测小车抬上轨道，抬上道时要让双轮先接触钢轨，再以不大于3-4千米/小时速度将精测小车推至精测地点。

13.3.2 棱镜安装与全站仪架设、整平。

到达精测地点后，2人负责安装棱镜，棱镜离全站仪设站不得超过120米，必须安装8个棱镜，全站仪前后各4个。

1人架设全站仪并整平，全站仪设站高度尽量保持与小车的棱镜在同一水平线上。

全站仪整平时，必须控制倾斜角T、倾斜角L在0.0005度之内。

CRTSⅢ型无砟轨道板精测精调施工工法CRTSⅢ型无砟轨道板精测精调施工工法一、前言随着城市轨道交通系统的不断发展，无砟轨道板作为一种新兴的轨道铺设工法，得到了广泛的应用和推广。

为了提高轨道的平整度和精度，提升轨道的承载力和使用寿命，CRTSⅢ型无砟轨道板精测精调施工工法应运而生。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点CRTSⅢ型无砟轨道板精测精调施工工法具有以下几个特点：1. 精确性高：该工法利用先进的测量设备和精准的施工工艺，能够确保轨道的平整度和精度达到设计要求。

2. 施工效率高：采用机械化作业和优化的施工流程，大大提高了施工的效率，缩短了工期。

3. 工艺先进：采用优秀的材料和工艺，具有良好的抗压性能和耐久性，能够满足长期运营的需求。

三、适应范围CRTSⅢ型无砟轨道板精测精调施工工法适用于地铁、高铁、城市轻轨等城市轨道交通系统的轨道施工工程，尤其适用于要求轨道平整度和精度较高的线路。

四、工艺原理1. 施工工法与实际工程之间的联系：通过对实际工程的测量和分析，确定具体的施工方案和工艺流程。

2. 采取的技术措施：包括设置控制线、进行基础处理、铺设无砟轨道板、进行精确测量和调整等，确保轨道的平整度和精度达到设计要求。

五、施工工艺1. 设置控制线：根据设计要求，在轨道两侧设置控制线，确定轨道的位置和高度。

2. 进行基础处理：清理轨道底床，进行必要的修整和加固，确保基础的平整度和稳定性。

3. 铺设无砟轨道板：根据施工图纸和工程要求，将无砟轨道板顺序铺设在基础上，并进行固定和连接。

4. 精确测量和调整：采用精确的测量设备和技术手段，对轨道板进行测量，并根据测量结果进行调整，确保轨道的平整度和精度达到设计要求。

六、劳动组织根据具体的施工规模和工期要求，合理调配施工人员和技术人员，确保施工工序的顺利进行和施工质量的控制。
