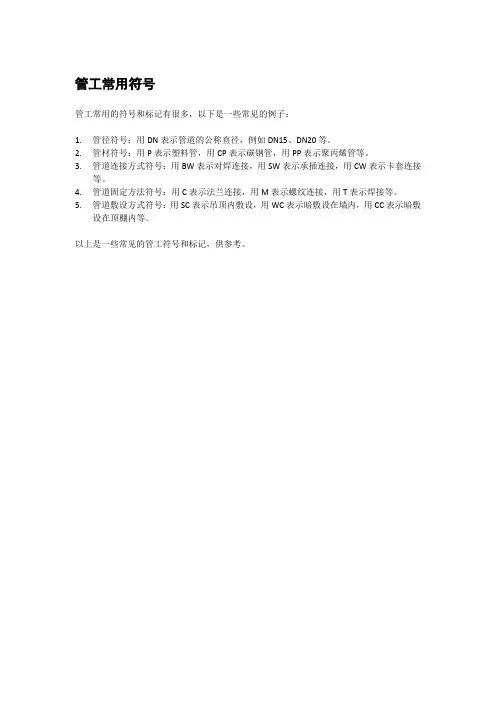

管工常用符号
管工常用的符号和标记有很多，以下是一些常见的例子：
1.管径符号：用DN表示管道的公称直径，例如DN15、DN20等。

2.管材符号：用P表示塑料管，用CP表示碳钢管，用PP表示聚丙烯管等。

3.管道连接方式符号：用BW表示对焊连接，用SW表示承插连接，用CW表示卡套连接
等。

4.管道固定方法符号：用C表示法兰连接，用M表示螺纹连接，用T表示焊接等。

5.管道敷设方式符号：用SC表示吊顶内敷设，用WC表示暗敷设在墙内，用CC表示暗敷
设在顶棚内等。

以上是一些常见的管工符号和标记，供参考。

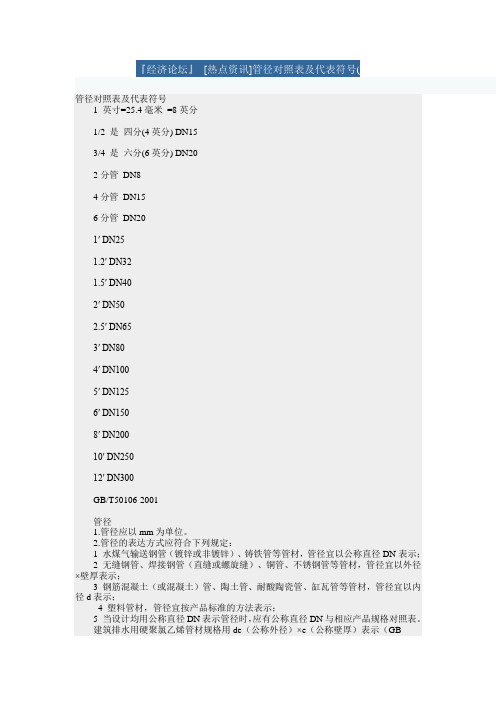

管径对照表及代表符号1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径1.管径应以mm为单位。

2.管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

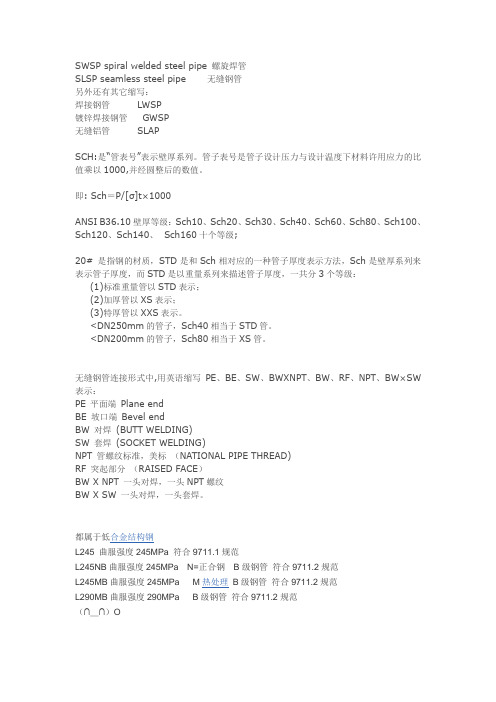

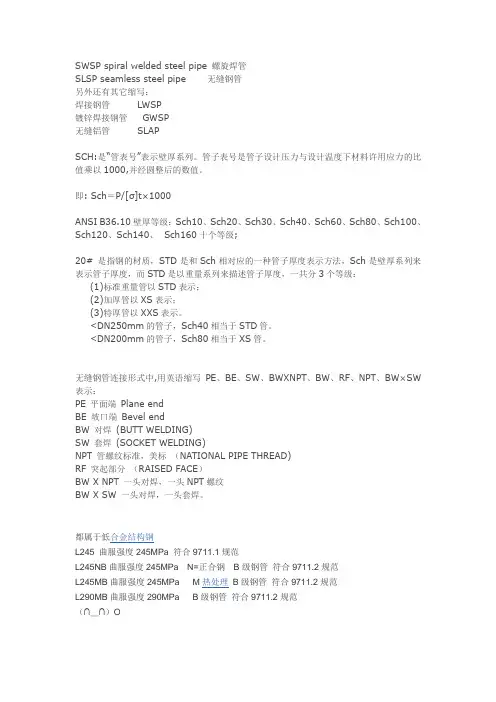

SWSP spiral welded steel pipe 螺旋焊管SLSP seamless steel pipe 无缝钢管另外还有其它缩写：焊接钢管 LWSP镀锌焊接钢管GWSP无缝铝管 SLAPSCH:是“管表号”表示壁厚系列。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、 Sch160十个等级;20# 是指钢的材质，STD是和Sch相对应的一种管子厚度表示方法，Sch是壁厚系列来表示管子厚度，而STD是以重量系列来描述管子厚度，一共分3个等级：(1)标准重量管以STD表示；(2)加厚管以XS表示；(3)特厚管以XXS表示。

<DN250mm的管子，Sch40相当于STD管。

<DN200mm的管子，Sch80相当于XS管。

无缝钢管连接形式中,用英语缩写PE、BE、SW、BWXNPT、BW、RF、NPT、BW×SW 表示：PE 平面端Plane endBE 坡口端Bevel endBW 对焊(BUTT WELDING)SW 套焊(SOCKET WELDING)NPT 管螺纹标准，美标（NATIONAL PIPE THREAD)RF 突起部分（RAISED FACE）BW X NPT 一头对焊，一头NPT螺纹BW X SW 一头对焊，一头套焊。

都属于低合金结构钢L245 曲服强度245MPa 符合9711.1规范L245NB曲服强度245MPa N=正合钢B级钢管符合9711.2规范L245MB曲服强度245MPa M热处理B级钢管符合9711.2规范L290MB曲服强度290MPa B级钢管符合9711.2规范（∩＿∩）O。

管径对照表及代表符号1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径1.管径应以mm为单位。

2.管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

管道系统常用符号
给排水常用代号：
L-管道立管,
JL-给水立管，
WL-污水立管，
YL-雨水立管，
RJL-热给立管，
RHL-热回立管。

如果分高低区通常用首字母表示即高区-G，低区-D。

排水的图纸中，缩写符号含义:
J-给水管道，排水管道(很少见有用-P表示的),W-污水, F-废水，Y-雨水。

R-采暖管道，PY-压力排水，N-冷凝水管道。

一般实线表示供水管，虚线表示回水管。

其他阀门、器具之类的都是用图形区分。

消火栓管道-XH:
自动喷淋管道-Z或者-ZP.
另外设备的型号字母：
QW-潜污泵。

Q-流量或者风量,H-扬程。

N-功率,P-压力。

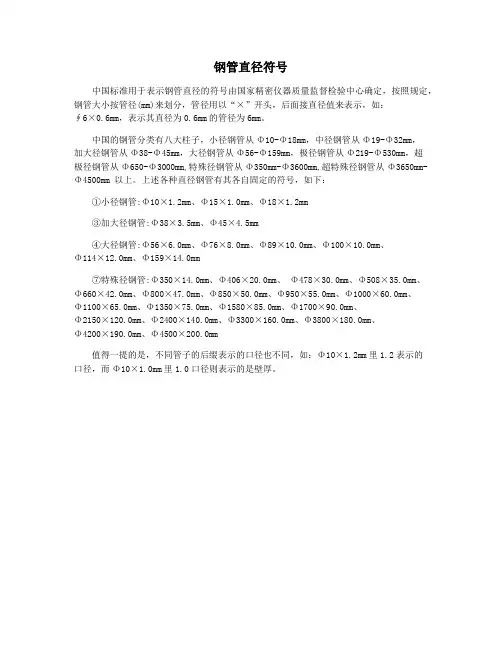

钢管直径符号中国标准用于表示钢管直径的符号由国家精密仪器质量监督检验中心确定，按照规定，钢管大小按管径(mm)来划分，管径用以“×”开头，后面接直径值来表示，如：∮6×0.6mm，表示其直径为0.6mm的管径为6mm。

中国的钢管分类有八大柱子，小径钢管从Φ10-Φ18mm，中径钢管从Φ19-Φ32mm，加大径钢管从Φ38-Φ45mm，大径钢管从Φ56-Φ159mm，极径钢管从Φ219-Φ530mm，超极径钢管从Φ650-Φ3000mm,特殊径钢管从Φ350mm-Φ3600mm,超特殊径钢管从Φ3650mm-Φ4500mm 以上。

上述各种直径钢管有其各自固定的符号，如下：①小径钢管:Φ10×1.2mm、Φ15×1.0mm、Φ18×1.2mm③加大径钢管:Φ38×3.5mm、Φ45×4.5mm④大径钢管:Φ56×6.0mm、Φ76×8.0mm、Φ89×10.0mm、Φ100×10.0mm、Φ114×12.0mm、Φ159×14.0mm⑦特殊径钢管:Φ350×14.0mm、Φ406×20.0mm、Φ478×30.0mm、Φ508×35.0mm、Φ660×42.0mm、Φ800×47.0mm、Φ850×50.0mm、Φ950×55.0mm、Φ1000×60.0mm、Φ1100×65.0mm、Φ1350×75.0mm、Φ1580×85.0mm、Φ1700×90.0mm、Φ2150×120.0mm、Φ2400×140.0mm、Φ3300×160.0mm、Φ3800×180.0mm、Φ4200×190.0mm、Φ4500×200.0mm值得一提的是，不同管子的后缀表示的口径也不同，如：Φ10×1.2mm里1.2表示的口径，而Φ10×1.0mm里1.0口径则表示的是壁厚。

管道工程图形符号
（二)管道工程图形符号
管道及附件 | 管道得连接｜阀门｜卫生器具及水池｜设备及仪表
一、线路敷设方法
1、穿焊接钢管敷设：SＣ
2、穿电线管敷设:MT（ＪDＧ、KBG）
3、穿硬塑料管敷设：PC
4、穿阻燃半硬聚氯乙烯管敷设：FPＣ
5、电缆桥架敷设:ＣT
6、金属线槽敷设：MＲ
7、塑料线槽敷设：PR
8、用钢索敷设：Ｍ
9、穿聚氯乙烯塑料波纹电线管敷设：KPC
10、穿金属软管敷设：CP
１1、穿水煤气管敷设:RC
12、电缆沟敷设：ＴC
13、直接埋设:DB
1４、混凝土排管敷设：CＥ
二、导线敷设方式
１、沿或跨梁(屋架)敷设：AＢ
2、暗敷设在梁内:BＣ
3、沿柱或跨柱敷设:AＣ
4、暗敷设柱内：CＬC
5、沿墙面敷设：ＷS
６、暗敷设在墙内:WＣ
7、沿天棚或顶板面敷设：CＥ
8、暗敷设在屋面或顶板内：CC
９、吊顶内敷设：SCE
１0地板或地面下敷设:ＦC
三、灯具安装方式
1、线吊式自在器线吊式:SW
2、链吊式：CS
3、管吊式:ＤS
4、壁装式：W
5、吸顶式：C
6、顶棚内安装：ＣR
7、墙壁内安装:WＲ
8、支架上安装：S
9、柱上安装：CL
10、座装：HM
11、嵌入式：R。

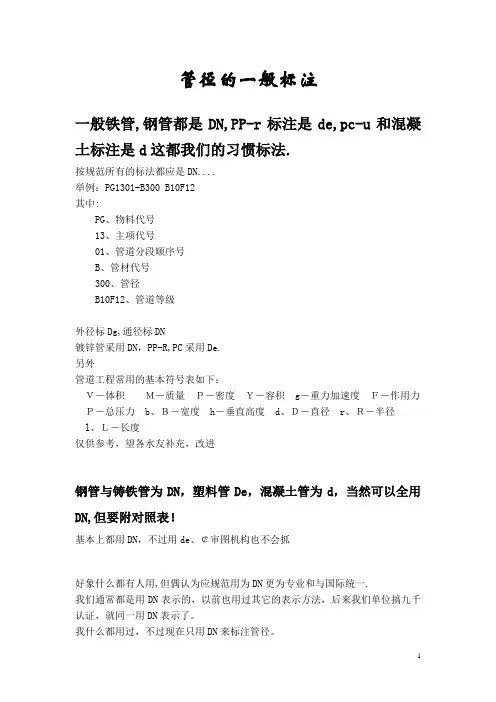

管道等级表一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN为Nominaldiameter意思是公称直径。

7、De为external diameter意思是外径。

8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。
