厚度的测量及偏差的计算方法

厚度测量开口方案
方案简介
本方案旨在提供一种有效和简单的方法，用于测量物体的厚度。

该方案适用于需要精确测量厚度的各种场景，如材料制造、建筑工
程等领域。

测量工具和材料
- 卷尺
- 记录表格或软件
测量步骤
1. 准备工作
- 确保测量对象表面干净且没有任何杂物。

- 准备好卷尺和记录表格或软件。

2. 定位测量点
- 根据需要测量的区域，在物体上选择一个适合的测量点。

3. 开口测量
- 将卷尺打开，并将其一端对准测量点。

- 将卷尺的另一端轻轻夹紧物体，以确保卷尺与物体间没有空隙。

- 读取卷尺上标示的厚度数值。

4. 记录数据
- 将测量结果记录在表格或软件中。

- 如需重复测量其他点位，请重复步骤 2-4。

注意事项
- 在测量过程中要保持稳定，尽量避免卷尺移动或抖动。

- 如果测量的是柔软材料，可以使用夹子或其他固定工具来确保卷尺与物体间的紧密接触。

结论
该厚度测量开口方案简单易行，并适用于各种情景。

它提供了一种便捷和准确测量物体厚度的方法，可以有效地应用于不同行业和领域。

在实际操作中，请根据具体需求和材料特性进行调整和优化。

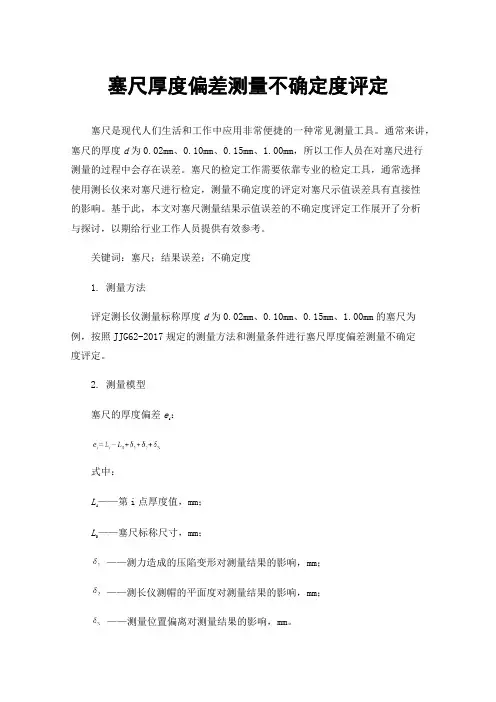

塞尺厚度偏差测量不确定度评定塞尺是现代人们生活和工作中应用非常便捷的一种常见测量工具。

通常来讲，塞尺的厚度d为0.02mm、0.10mm、0.15mm、1.00mm，所以工作人员在对塞尺进行测量的过程中会存在误差。

塞尺的检定工作需要依靠专业的检定工具，通常选择使用测长仪来对塞尺进行检定，测量不确定度的评定对塞尺示值误差具有直接性的影响。

基于此，本文对塞尺测量结果示值误差的不确定度评定工作展开了分析与探讨，以期给行业工作人员提供有效参考。

关键词：塞尺；结果误差；不确定度1. 测量方法评定测长仪测量标称厚度d为0.02mm、0.10mm、0.15mm、1.00mm的塞尺为例，按照JJG62-2017规定的测量方法和测量条件进行塞尺厚度偏差测量不确定度评定。

2. 测量模型：塞尺的厚度偏差ei式中：L——第i点厚度值，mm；iL——塞尺标称尺寸，mm；——测力造成的压陷变形对测量结果的影响，mm；——测长仪测帽的平面度对测量结果的影响，mm；——测量位置偏离对测量结果的影响，mm。

3. 不确定度传播公式评定的不确定度分量由测长仪示值误差、测量重复性、测力造成的压陷变形、测长仪测帽的平面度、测量位置偏离影响组成，考虑各分量彼此独立，得：；；；；用u1，u2，u3，u4，u5分别表示Li，L，，，的标准不确定度。

则4. 分量的标准不确定度评定4.1测量重复性引入的标准不确定度分量u1对塞尺不同厚度尺寸分别进行了10次重复性测量，依次得到标准偏差为0.13μm (0.02 mm厚度塞尺），0.14μm (0.10 mm厚度塞尺），0.14μm (0.15 mm厚度塞尺），0.16μm (1.00mm厚度塞尺）。

则u1=0.13μm (d=0.02mm)u1=0.14μm (d=0.10mm)u1=0.14μm (d=0.15mm)u1=0.16μm (d=1.00mm)4.2 测长仪引入的标准不确定度分量u2测长仪示值误差测量结果的扩展不确定度为±0.3μm，由仪器最大允许误差导致的不确定度为矩形分布，包含因子为，则u2=0.3μm/=0.17μm4.3 测力造成的压陷变形引入的标准不确定度分量u3测量时，塞尺的一面与平测帽接触，由于是平面对平面的运触，变形量可以忽略不计；另一面是球测帽与塞尺的平面接触，变形量不能忽略。

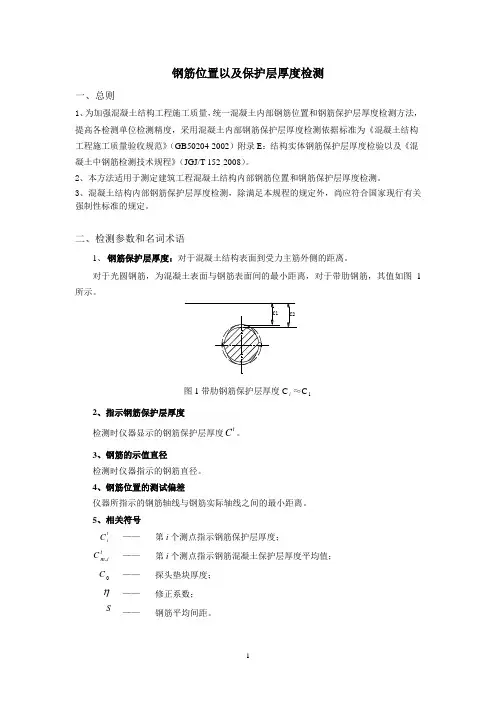

钢筋保护层厚度测量结果的不确定度评定1 试验原理和过程1.1 钢筋保护层厚度定义：被测钢筋外边缘至混凝土表面的最短距离。

1.2 钢筋保护层厚度检测依据：《混凝土结构施工质量验收规范》GB50204-2015 附录E 结构实体钢筋保护层厚度检验，评定依据为《测量不确定度评定与表示》JJF1059.1-2012，参考《钢筋保护层、楼板厚度测量仪校准规范》JJF1224-2009。

1.3 测试对象：试件规格为钢筋保护层厚度为40mm，钢筋规格为直径16mm、HRB400 级螺纹钢筋。

1.4 测量设备：HILTI 的P S200S 型钢筋探测定仪。

1.5 测试过程：按照设备使用说明对钢筋探测定仪进行设置和初始化。

对试件保护层厚度进行测量。

2 钢筋保护层厚度测量结果的不确定度评定的数学模型数学模型：仪器示值h 与试块的实际值h a 之差，即为测量误差Δ。

Δ=h - h a （H-1）式中：h——测量仪器显示厚度值，mm；h a——试块实际厚度值，mm；Δ——保护层厚度测量仪误差，mm。

3 灵敏系数和合成标准不确定度公式由于h与h a 彼此独立，不相关，所以合成标准不确定度u c 计算公式可由计算合成标准不确定度的通用公式简化为：其中：灵敏度系数为C i 分别为：C1= ∂∆ / ∂h =1 （H-3）C2= ∂∆ / ∂h a =－1 （H-4）即：合成标准不确定度u c 为：4 不确定度来源分析合成标准不确定度u c 主要由“与钢筋探测仪相关的不确定度u（h）”和“与试块相关的不确定度u（h a）”构成。

u（h）由u（h1）、u（h2）、u（h3），3 个不确定度分量组成。

其中：u（h1）：测量重复性引入的的不确定度分量；u（h2）：钢筋探测仪分辨力引入的不确定度分量；u（h3）：钢筋探测仪示值误差引入的不确定度分量。

u（h a1）由u（h a），1 个不确定度分量组成。

u（h a）：钢筋直径尺寸偏差引入的不确定度分量。

电缆绝缘和护套厚度的测量1 绝缘厚度的测量1.1 测量装置读数显微镜或放大倍数至少10倍的投影仪，两种装置读数均至0.01mm。

当测量绝缘厚度小于0.05mm时，则小数点后第三位数为估计读数。

1.2 试样制备从绝缘上去除所有护层，抽出导体和隔离层（若有的话）。

小心操作以免损坏绝缘，内外半导电层若与绝缘粘连在一起，则不必去掉。

每一试件由一绝缘薄片组成。

应用适当的工具（锋利的刀片如剃刀刀片等）沿着与导体轴线相垂直的平面切取薄片。

如果绝缘上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

1.3 测量步骤将试件置于测量装置的工作面上,切割面与光轴垂直。

a）当试件内侧为圆形时，应按图1径向测量6点。

如是扇形绝缘线芯，则按图2测量6点。

b）当绝缘是从绞合导体上截取时，应按图3和图4径向测量6点。

c）当试件外表面凹凸不平时，应按图5测量6点。

d）当绝缘内外均有不可去除的屏蔽层时，屏蔽层厚度应从测量值中减去。

当不透明绝缘内外均有不可除去的屏蔽层时，应使用读数显微镜测量。

e）无护套扁平软线应按图6测量。

两导体之间最短距离的一半作为绝缘线芯的绝缘厚度。

在任何情况下。

第一次测量应在绝缘的最薄处进行。

如果绝缘试件包括压印标记凹痕，则该处绝缘厚度不应用来计算平均厚度。

但在任何情况下，压印标记凹痕处的绝缘厚度应符合有关电缆产品标准中规定的最小值。

若规定的绝缘厚度为0.5mm时，则读数应测量到小数点后两位（以mm计）；若规定的绝缘厚度小于0.5mm时。

则读数应测量到小数点后三位，第三位为估计数。

1.4 测量结果及计算每个试样的平均厚度为试片各点测量值的算术平均值表示。

2 护套厚度的测量2.1 测量装置与1.1条相同。

2.2 试样制备去除护套内外所有元件（若有的话），用一适当的工具（锋利的刀片如剃刀刀片等）沿垂直于电缆轴线平面切取薄片。

如果护套上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

纸和纸板厚度的测定法paper and board-Determination of thicknessGB/T451.3-1989本标准等效采用ISO438《纸--层积厚度和紧度的测定》和ISO543《纸和纸板--单层厚度的测定以及纸板紧度的计算方法》。

1 主题内容与适用范围本标准规定了纸和纸板厚度的测定方法。

本标准适用于各种单层或多层纸及纸板，不适用于瓦楞纸板，这种纸板的厚度采用GB/T6547《瓦楞纸板厚度的测定方法》进行测定。

2 引用标准GB/T450 纸和纸板试样的采取GB/T451.2 纸和纸板定量的测定法GB/T10739 纸浆、纸和纸板试样处理和试验的标准大气3 术语厚度纸和纸板在两测量板间受一定压力下直接测量的厚度，其结果以mm 表示。

根据纸的厚、薄可采取多层测量或单层测量，以单层测量的结果表示纸的厚度。

4 仪器4.1 测微计该仪器装有两个互相平行的圆形受压面。

可以将纸放入两受压面间进行测量。

测量过程中受压面间的压力应符合表1的数据，采用恒定荷重的办法以便确保两平面间的压力均匀，偏差在规定范围内。

表1 受压测量面间的压力特殊纸与纸板按产品标准要求可采用其他压力进行测定。

两个测量面组成测微计的整体，也就是一个测量面被固定，另一个测量面能沿其垂直方向移动。

其中一个测量面直径为16.0+0.5mm，另一个测量面的直径不小于此值，这样在测厚度时受压测量面积为200当测微计的读数为零时，较小的测量面的整个平面应与较大测量面完全接触。

测微计的性能要求，按附录指定的方法进行校核，测微计要完全符合表1和表2的要求。

2 测微计的性能要求表相应为测微计全量程的10%，30%，50%，70%和90%值，每个块规精确到1 5 取样按GB/T450取样。

6 温湿处理按GB/T10739进行温湿处理及测定。

7 试样的制备从样品中随机取出20或多于20个试样，不得从同一张样中取出多于2个试样。

在标准大气条件下进行试样准备，试样将在这样条件下进行处理。

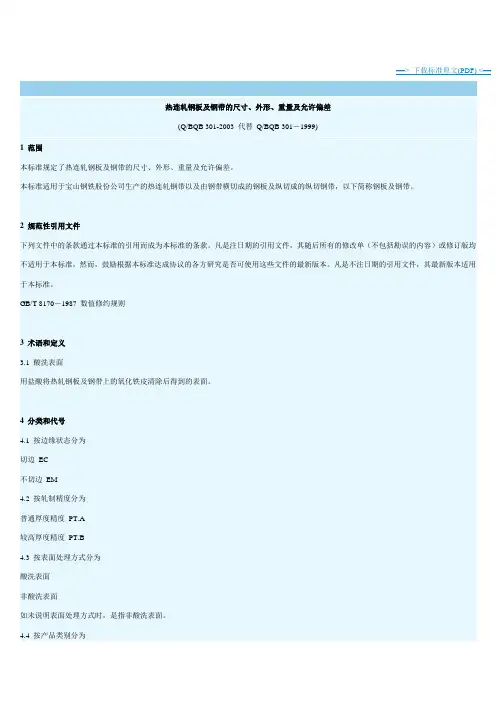

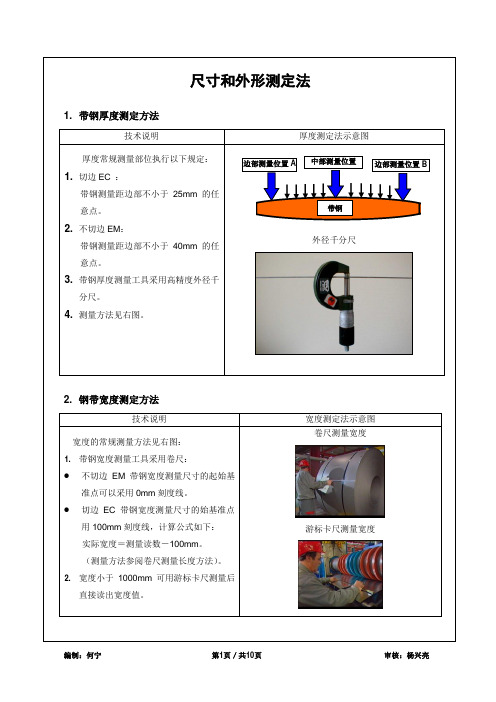

==> 下载标准原文(PDF) <==热连轧钢板及钢带的尺寸、外形、重量及允许偏差(Q/BQB 301-2003 代替Q/BQB 301－1999)1 范围本标准规定了热连轧钢板及钢带的尺寸、外形、重量及允许偏差。

本标准适用于宝山钢铁股份公司生产的热连轧钢带以及由钢带横切成的钢板及纵切成的纵切钢带，以下简称钢板及钢带。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 8170－1987 数值修约规则3 术语和定义3.1 酸洗表面用盐酸将热轧钢板及钢带上的氧化铁皮清除后得到的表面。

4 分类和代号4.1 按边缘状态分为切边EC不切边EM4.2 按轧制精度分为普通厚度精度PT.A较高厚度精度PT.B4.3 按表面处理方式分为酸洗表面非酸洗表面如未说明表面处理方式时，是指非酸洗表面。

4.4 按产品类别分为热轧钢带(简称:钢带)热轧钢板(简称:钢板)热轧纵切钢带(简称:纵切钢带)5 尺寸5.1 钢板及钢带的公称尺寸范围列于表1。

5.2 钢板及钢带推荐的公称尺寸5.2.1 通常情况下，纵切钢带公称宽度为表1所列范围内按20mm倍数的任何尺寸。

5.2.2 通常情况下，钢板和钢带的公称宽度为表1所列范围内按10mm倍数的任何尺寸。

5.2.3 通常情况下，钢板的公称长度为表1所列范围内按100mm倍数的任何尺寸。

5.2.4 通常情况下，钢板及钢带的公称厚度可在表1所列范围内按0.1mm倍数的任何尺寸。

5.2.5 根据需方要求，经供需双方协商，可以供推荐公称尺寸外的其它尺寸的钢板及钢带。

表1 钢板及钢带的公称尺寸范围表面处理方式产品类别公称厚度mm 公称宽度mm 公称钢板长度或钢卷内径mm非酸洗表面钢板切边EC1.2～25.4 650～18502000～12000（钢板长度）不切边EM 700～1900钢带切边EC 1.2～12.7 650～1850760（钢卷内径）不切边EM 1.2～25.4 700～1900纵切钢带 1.2～12.7 120～900酸洗表面钢板1.2～6.0 800～18501000～6000（钢板长度）钢带760或610（钢卷内径）6 尺寸允许偏差6.1 对不切头尾钢带，检查尺寸时，两端不考核的总长度L的计算公式为: L (m)=90/公称厚度(mm)但两端最大总长度应不大于20m。

漆膜厚度的允许偏差-概述说明以及解释1.引言1.1 概述概述：在各种涂装工艺中，漆膜厚度是一个至关重要的参数。

它不仅影响着涂层的表面质量和外观效果，还直接关系到涂层的耐候性、防腐性和耐久性。

因此，对于漆膜厚度的控制和管理是非常必要的。

然而，由于受到各种因素的影响，漆膜厚度往往存在一定的偏差。

本文将重点探讨漆膜厚度的允许偏差，并对其影响因素、标准及管理建议进行详细讨论。

愿通过本文的阐述，加深对漆膜厚度控制的认识，提高涂装工艺的质量水平。

1.2文章结构1.2 文章结构本文将首先介绍漆膜厚度的重要性，包括其在工业生产中的应用和影响。

接下来将探讨影响允许偏差的因素，例如制造工艺、材料特性等。

最后，我们将详细阐述漆膜厚度的允许偏差标准，以及对于管理漆膜厚度的建议。

通过对这些内容的深入探讨，读者将更全面地了解漆膜厚度的重要性以及如何有效管理其允许偏差。

1.3 目的:本文的目的在于探讨漆膜厚度的允许偏差问题，并提出合理的标准和管理建议。

通过对漆膜厚度重要性的讨论和允许偏差影响因素的分析，旨在引起读者对漆膜厚度管理的关注，加强对质量控制的重视，提高涂装工艺的稳定性和可靠性。

通过本文的阐述，希望能为相关行业的从业人员提供有益的参考和思路，促进漆膜厚度管理水平的提升，确保涂装产品质量符合标准要求。

2.正文2.1 漆膜厚度的重要性漆膜厚度是指涂层在干燥固化后形成的膜状厚度，是衡量涂层质量和性能的重要参数。

漆膜厚度的重要性主要体现在以下几个方面：1. 保护基材：漆膜厚度直接影响涂层对基材的保护功能。

适当的漆膜厚度可以有效阻隔空气、水分和化学物质对基材的侵蚀，延长基材的使用寿命。

2. 提升外观质量：漆膜厚度对涂层的外观质量也有重要影响。

过薄的漆膜容易出现开裂、脱落等问题，影响涂层的美观度和耐久性。

3. 影响性能指标：涂层的性能指标，如耐腐蚀性、耐磨损性等，通常与漆膜厚度有一定的关联。

合适的漆膜厚度可以提高涂层的性能表现，确保其满足特定的使用要求。
