单片机最小系统原理引言单片机最小系统是指单片机与外部器件连接形成的系统，其包括单片机、晶振、复位电路等基本组成部分。

了解单片机最小系统的原理对于学习和应用单片机具有重要意义，本文将介绍单片机最小系统的原理及其相关内容。

单片机简介单片机（Microcontroller）是一种在单一芯片上集成了中央处理器、存储器、输入输出设备和各种外围设备接口的微型计算机系统。

单片机广泛应用于控制系统、嵌入式系统等领域，具有体积小、功耗低、成本低、灵活性高等特点。

单片机最小系统的组成单片机最小系统主要由以下几个基本组成部分构成：1.单片机：单片机是整个系统的核心，负责控制运算和执行程序。

2.晶振：晶振是提供时钟信号的器件，单片机需要时钟信号来同步操作。

3.复位电路：复位电路用于在系统上电时将单片机的内部寄存器和相关电路初始化为初始状态。

单片机最小系统的工作原理单片机最小系统的工作原理如下：1.系统上电后，晶振开始振荡，产生时钟信号。

2.复位电路将单片机的内部寄存器和相关电路初始化为初始状态。

3.单片机开始运行程序，根据时钟信号进行指令执行和数据处理。

单片机与晶振的连接为了使单片机能够正常工作，需要将晶振连接到单片机的时钟输入引脚上。

具体连接方式如下：1.将晶振的一个引脚连接到单片机的时钟输入引脚。

2.将晶振的另一个引脚连接到单片机的地引脚。

单片机与复位电路的连接为了在系统上电时将单片机的内部寄存器和相关电路初始化为初始状态，需要将复位电路连接到单片机的复位引脚上。

具体连接方式如下：1.将复位电路的一个引脚连接到单片机的复位引脚。

2.将复位电路的另一个引脚连接到系统的电源引脚。

单片机最小系统的搭建步骤按照以下步骤可以搭建一个单片机最小系统：1.准备单片机、晶振、电容、电阻等器件。

2.连接晶振的引脚到单片机的时钟输入引脚，并连接晶振的另一个引脚到单片机的地引脚。

3.连接复位电路的引脚到单片机的复位引脚，并连接复位电路的另一个引脚到系统的电源引脚。

单片机最小系统定义及其组成部分
单片机最小系统是指单片机能够正常工作所必须的最基本的电路系统。

它由单片机芯片、晶振、复位电路、电源电路和外设电路等组成。

1. 单片机芯片
单片机芯片是单片机最小系统的核心部分，它是整个系统的控制中心。

单片机芯片包含了CPU、存储器、输入输出接口、定时器、串行通信接口等功能模块，可以实现各种控制和处理任务。

2. 晶振
晶振是单片机最小系统中的重要组成部分，它提供了单片机的时钟信号。

单片机需要时钟信号来同步各种操作，晶振的频率决定了单片机的工作速度。

常用的晶振有4MHz、8MHz、12MHz等。

3. 复位电路
复位电路是单片机最小系统中的重要组成部分，它用于在单片机上电或者复位时将单片机的各个寄存器和状态清零，使单片机进入初始状态。

复位电路通常由复位电路芯片和复位电路电阻组成。

4. 电源电路
电源电路是单片机最小系统中的重要组成部分，它为单片机提供电源。

电源电路通常由稳压电路、滤波电容、电源开关等组成，可以保证单片机的稳定工作。

5. 外设电路
外设电路是单片机最小系统中的重要组成部分，它用于连接单片机和各种外设，如LED、LCD、键盘、麦克风等。

外设电路通常由电阻、电容、晶体管、继电器等组成，可以实现单片机与外设之间的数据交换和控制。

单片机最小系统是由单片机芯片、晶振、复位电路、电源电路和外设电路等组成的。

它是单片机能够正常工作所必须的最基本的电路系统。

在实际应用中，单片机最小系统可以根据具体需求进行扩展和改进，以满足不同的应用需求。

什么是单片机最小系统_单片机的最小系统简述单片机简介单片机是一种集成电路芯片。

它采用超大规模技术将具有数据处理能力的微处理器（CPU）、存储器（含程序存储器ROM和数据存储器RAM）、输入、输出接口电路（I/O接口）集成在同一块芯片上，构成一个即小巧又很完善的计算机硬件系统，在单片机程序的控制下能准确、迅速、高效地完成程序设计者事先规定的任务。

所以说，一片单片机芯片就具有了组成计算机的全部功能。

由此来看，单片机有着一般微处理器（CPU）芯片所不具备的功能，它可单独地完成现代工业控制所要求的智能化控制功能，这是单片机最大的特征。

然而单片机又不同于单板机（一种将微处理器芯片、存储器芯片、输入输出接口芯片安装在同一块印制电路板上的微型计算机），单片机芯片在没有开发前，它只是具备功能极强的超大规模集成电路，如果对它进行应用开发，它便是一个小型的微型计算机控制系统，但它与单板机或个人电脑（PC机）有着本质的区别。

单片机的应用属于芯片级应用，需要用户（单片机学习者与使用者）了解单片机芯片的结构和指令系统以及其它集成电路应用技术和系统设计所需要的理论和技术，用这样特定的芯片设计应用程序，从而使该芯片具备特定的功能。

不同的单片机有着不同的硬件特征和软件特征，即它们的技术特征均不尽相同，硬件特征取决于单片机芯片的内部结构，用户要使用某种单片机，必须了解该型产品是否满足需要的功能和应用系统所要求的特性指标。

这里的技术特征包括功能特性、控制特性和电气特性等等，这些信息需要从生产厂商的技术手册中得到。

软件特征是指指令系统特性和开发支持环境，指令特性即我们熟悉的单片机的寻址方式，数据处理和逻辑处理方式，输入输出特性及对电源的要求等等。

开发支持的环境包括指令的兼容及可移植性，支持软件（包含可支持开发应用程序的软件资源）及硬件资源。

要利用某型号单片机开发自己的应用系统，掌握其结构特征和技术特征是必须的。

单片机控制系统能够取代以前利用复杂电子线路或数字电路构成的控制系统，可以以软件控制来实现，并能够实现智能化，现在单片机控制范畴无所不在，例如通信产品、家用电。

单片机最小系统制作单片机（Microcontroller）最小系统是指单片机与其必要外围电路的集成，能够实现单片机的正常工作。

单片机最小系统一般包括单片机芯片、时钟电路、复位电路和电源电路等。

1.选购单片机芯片：选择适合自己需求的单片机芯片，有多种型号和规格可以选择。

比较常见的单片机芯片有PIC、AVR、STM32等。

2.设计电源电路：为单片机提供正常工作的电源电压，一般为5V。

可以使用直流电源供电，也可以通过电池供电。

电源电路一般包括电源滤波和稳压电路。

3.设计时钟电路：单片机需要时钟信号来进行计时和同步操作。

时钟电路一般由晶体振荡器和相关电容电阻组成。

选择合适的晶体频率，一般常见的为4MHz或8MHz。

4.设计复位电路：复位电路用于在单片机上电时将其状态清零，进入一个初始状态。

一般采用电容与电阻并联的方式制作，保证在上电时产生足够的复位时间。

5.焊接和布线：将选购的单片机芯片和其他电子元件进行焊接和布线，连接相应的引脚。

注意焊接时要确保焊接点牢固，布线时要避免引起短路和接触不良等问题。

6.测试和调试：将制作好的单片机最小系统连接到计算机或开发板上，通过编程工具对单片机进行测试和调试。

可以使用编程工具（如IDE）编写简单的程序，通过编程上传到单片机进行验证。

7.功能扩展：根据需求可以对单片机最小系统进行功能扩展，如添加输入输出接口、外部存储器、显示屏等。

制作单片机最小系统的过程比较简单，但在实际操作中要细心和耐心，避免出现焊接不良、接触不良等问题。

制作好的最小系统可以为后续的单片机应用提供基础，可以用于各种项目的开发和实现。

总结起来，制作单片机最小系统需要选购单片机芯片，设计电源、时钟和复位电路，进行焊接和布线，并进行测试和调试。

掌握这些基本步骤可以帮助初学者更好地了解和掌握单片机的使用和应用。

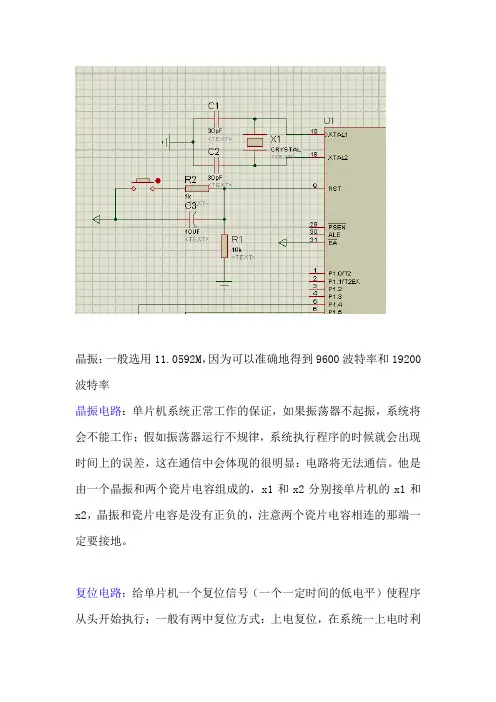

晶振：一般选用11.0592M，因为可以准确地得到9600波特率和19200波特率晶振电路：单片机系统正常工作的保证，如果振荡器不起振，系统将会不能工作；假如振荡器运行不规律，系统执行程序的时候就会出现时间上的误差，这在通信中会体现的很明显：电路将无法通信。

他是由一个晶振和两个瓷片电容组成的，x1和x2分别接单片机的x1和x2，晶振和瓷片电容是没有正负的，注意两个瓷片电容相连的那端一定要接地。

复位电路：给单片机一个复位信号（一个一定时间的低电平）使程序从头开始执行；一般有两中复位方式：上电复位，在系统一上电时利用电容两端电压不能突变的原理给系统一个短时的低电平；手动复位，同过按钮接通低电平给系统复位，这时如果手按着一直不放，系统将一直复位，不能正常工作，在这里我们需要注意用的电容是电解电容，是有正负的，如果接反了，他就会爆炸，我们可以用并口或者串口把程序下到单片机中，这样我们就可以省去了买烧录器， 3、电源，说了半天还没有说到电源，要不单片机怎么工作呀，图中没有给出，第20管脚是地GND，第40管脚是电源VCC，一般我们在电源vcc处。

加一个0.1uf的瓷片电容，滤掉电源中的高频雑波，使系统更安全。

注意51单片机使用的是5付直流电源。

89c51内部有一个用于构成振荡器的高增益反向放大器，该放大器的输入输出引脚为XTAL1和XTAL2，它们跨接在晶体振荡器和用于微调的电容，便构成了一个自激励振荡器电路中的C1、C2的选择在30PF左右，但电容太小会影响振荡的频率、稳定性和快速性。

晶振频率为在1.2MHZ～12MHZ之间，频率越高单片机的速度就越快，但对存储器速度要求就高。

为了提高稳定性我们采用温度稳定性好的NPO电容，采用的晶振频率为12MHZ。

重点介绍：C1、C2作用：震荡补偿电容，可以放宽起震频率，让时钟电路容易起震。

C3的作用：为极性电容，上电瞬间，电容导通，可以通交流阻直流。

给RST连续两个机器周期的高电平，即可完成上电复位，复位后，从程序存储器的第一条指令码开始执行。

单片机最小系统STC89C52单片机简介概述STC89C5是51系列单片机的一个型号，它是STCME公司生产的。

STC89C5是一个低电压，高性能CMOS 位单片机，片内含8k bytes的可反复擦写的Flash 只读程序存储器和256 bytes的随机存取数据存储器（RAM,器件采用STCMEL 公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，功能强大的STC89C52单片机可为您提供许多较复杂系统控制应用场合。

STC89C52有40个引脚，32个外部双向输入/输出（I/O ）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，STC89C52 可以按照常规方法进行编程，但不可以在线编程（S系列的才支持在线编程）。

其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。

STC89C52有PDIP、PQFP/TQF及PLCC 等三种封装形式，以适应不同产品的需求。

主要功能特性兼容MCS5指令系统8k可反复擦写（＞1000次）Flash ROM32 个双向I/O 口？ 256x8bit 内部RAM3个16位可编程定时/计数器中断？时钟频率0-24MHZ2个串行中断可编程UART串行通道2个外部中断源共8个中断源2个读写中断口线3级加密位低功耗空闲和掉电模式软件设置睡眠和唤醒功能8051单片机的引脚功能MCS-51系列单片机一般采用40个引脚，双 列直插式封装，用HMO 工艺制造，其外部 引脚排列如图所示。

其中，各引脚的功能为: （a ） DIP 引脚图（b ） 逻辑符号8051单片机的引脚⑴主电源引脚Vcc （40脚）：接+ 5V 电源正端Vss （20脚）：接+ 5V 电源地端一般Vcc 和Vss 间应接高频去耦电容和低频 滤波电容。

⑵外接晶体或外部振荡器引脚F1.0 Vcc F1.1 FO.O Pl.2 PD.l Pl.3 P0.2 P] J P0.3 Pl.S P0.4 Pl.6 9051 PQ.5 Pl.7 P66 KST/V FD PCI] P3.0/RxD E£/T FF F3.1；TsD ALE/PROG P3.27IKT0 PSEW F3,3/IIII1 F2.7 F3.4/T0 F2.S P3.5u/Tl F2.5 P3.fi/TC P2.4 F3.7/RP F2.3 XIAL2 F2.2 STAL1 F2J Vss P2.0 XT2L1 XTAL2EA/Vpr PSEII — ALE/PROG * RST/VPD - 「 K K D -----* T K D — INTO —K) 8051 （地址/■数据总枝）口3 P3(I T1TO I1WED II] 40 237 6 36 357 34 3 33 11 13 28 14 27 15 16 17 24 19 23 22 19 20 21 _1 10 32 31 39 33 FD 口 P1口 门用P2 （地址 总线）XTAL1（ 19脚）：接外部晶振的一个引脚。

单片机最小系统单片机最小系统是指以单片机为核心，配以必要的外围电路，实现一定功能的电路系统。

它通常包含单片机、电源、时钟电路、复位电路和程序存储器等部分。

下面将详细介绍单片机最小系统的构成和特点。

单片机：单片机是整个系统的核心，它负责数据处理和控制信号输出。

常用的单片机型号有AT89CPIC16F877A等。

电源：为单片机提供电能，一般采用直流电源，如5V、3V等。

时钟电路：为单片机提供时钟信号，常用的时钟芯片有0592MHz和4MHz等。

复位电路：当单片机出现程序跑飞或异常情况时，可以通过复位电路使单片机重新启动。

常用的复位芯片有MAX811等。

程序存储器：用于存储单片机程序，常用的存储器有EPROM、EEPROM 和Flash等。

结构简单：单片机最小系统以单片机为核心，配以外围电路，结构简单，易于实现。

功能灵活：通过编程，单片机可以实现各种不同的功能，如数据采集、控制输出、通信等。

可靠性高：由于单片机最小系统结构简单，所以其可靠性较高，适用于各种工业控制和智能家居等领域。

成本低廉：单片机最小系统的硬件成本较低，适用于各种低成本应用场景。

单片机最小系统是一种简单、灵活、可靠且低成本的电路系统，广泛应用于各种嵌入式系统开发中。

随着物联网、智能家居等领域的快速发展，单片机最小系统的应用前景也将更加广阔。

在嵌入式系统和智能硬件领域，单片机最小系统作为一种基本的控制器单元，具有广泛的应用价值。

本文将介绍单片机最小系统的设计与应用，包括系统设计、系统应用和系统优化等方面的内容。

单片机最小系统通常由微处理器（MCU）、电源电路、时钟电路和复位电路等组成。

在设计单片机最小系统时，需要根据具体的应用需求选择合适的微处理器，并搭建相应的电源电路、时钟电路和复位电路。

单片机最小系统的架构设计应考虑应用需求和系统可靠性。

一般而言，系统架构应包括以下几个部分：（1）微处理器：作为系统的核心，微处理器负责数据计算、处理和传输等任务。

最小系统原理解析-单片机单片机最小系统原理3一、题目：单片机最小系统二、引言：由于单片机技术在各个领域正得到越来越广泛的应用，世界上许多集成电路生产厂家相继推出了各种类型的单片机，在单片机家族的众多成员中，MCS-51系列单片机以其优越的性能、成熟的技术及高可靠性和高性能价格比，迅速占领了工业测控和自动化工程应用的主要市场，成为国内单片机应用领域中的主流。

目前，可用于MCS-51系列单片机开发的硬件越来越多，与其配套的各类开发系统、各种软件也日趋完善，因此，可以极方便地利用现有资源，开发出用于不同目的的各类应用系统。

单片机最小系统是在以MCS-51单片机为4基础上扩展，使其能更方便地运用于测试系统中，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被测试的技术指标，从而能够大大提高产品的质量和数量。

单片机以其功能强、体积小、可靠性高、造价低和开发周期短等优点，称为在实时检测和自动控制领域中广泛应用的器件，在工业生产中称为必不可少的器件，尤其是在日常生活中发挥的作用也越来越大。

本课题设计主要在MCS-51单片机上扩展I/O 口，扩展定时器定时范围，扩展键盘显示接口。

适合于我们学生用于单片机的学习掌握和一些各种科研立项等的需求。

因此，研究单片机最小系统有很大的实用意义。

三、关键字：DevKit MCS51 Lite 、AT89S51、AD/DA、RS232串口、串行EEPROM存储器、蜂鸣器、独立按键、LED、8段数码管。

四、目的要求4.1 目的：通过对单片机最小系统的研究，掌握单片机各引脚功能，理解单片机工作过程及原理，以及与各种外部扩展器件的连接，能够自己运5用单片机来解决实际问题。

4.2 任务：根据单片机最小系统的连接说明图，完成单片机最小系统的焊接以及调试。

掌握Isplay、keil 等单片机相关软件的使用。

理解小系统的工作原理，掌握实际运用单片机小系统。

五、系统原理MCS51 Lite 是由电源、复位及振荡电路、蜂鸣器电路、RS232串口电路、八段数码管显示电路、按键及LED电路、串行存储器电路、AD/DA转换电路、JTAG下载接口、Byte Blaster II下载线等部分组成。

一.什么是单片机最小系统常见的单片机最小系统为单片机能独立运行程序及控制外围电路的最简单电路，主要由单片机、晶振电路、复位电路三部分构成。

Stm32f103c8t6也不例外，构成最小的运行电路也需要以上三部分。

Stm32f103最小系统板原理图如下：二.最小系统电路Stm32单片机最小系统电路有单片机、晶振电路、复位电路。

1. 单片机Stm32f103系列单片机主要资源如图：Stm32f103c8t6工作电压为2-3.6V(一般采用3.3V)，内置64-128KBytes Flash，20KBytesSRAM，带有37个通用GPIO口(含特殊功能IO)。

在最小系统板上主要连接晶振电路、复位电路、工作电源、以及配置BOOT启动方式。

BOOT启动方式主要有三种，主闪存存储器启动、系统存储器启动、内置SRAM 启动，对应的BOOT引脚状态如下图：最常用的模式为主闪存存储器启动，即内部Flash启动，BOOT1=0，BOOT1=x(x 表示0或1均可)。

(注意三种模式的对应启动地址均不一样，内部Flash启动的地址为0x0800000)2. 晶振电路(1)主时钟晶振Stm32单片机内部自带一个8MHz的RC时钟，在符合设计需求的情况下，可通过程序在初始化时钟函数内，选择采用内部时钟。

外部主时钟晶振主要作为供单片机内核的时钟源，官方推荐晶振电路主要参数如下：Stm32单片机外部晶振为4-16MHz，常用8MHz，电路图如下：(2)RTC时钟晶振同样，RTC时钟在符合设计需求的情况下，可选用内部自带的40kHz RTC时钟。

外部晶振32.768KHz主要作为单片机内部RTC时钟的时钟源，电路图如下：3. 复位电路复位电路由RC电路及按键构成，10k电阻及1uF电容组成的RC电路;stm32单片机复位引脚为低电平有效，复位电路的作用是使单片机复位引脚在上电时，确保复位引脚至少有1ms以上的低电平状态。

复位按键的作用是当按键按下，复位引脚的被拉至低电平，单片机触发复位。
