高考物理多用表的使用

高考多用电表的使用知识点高考时，物理考试是让很多考生感到头疼的一科，而其中涉及到的电学部分更是令人困扰。

在处理电学问题时，掌握多用电表的使用知识点非常重要。

本文将通过对多用电表的使用进行详细的介绍和解析，帮助考生深入理解多用电表的使用方法及其相关概念。

一、多用电表的基本结构多用电表的基本结构包括电流档、电压档和电阻档三个主要部分。

电流档用于测量电路中的电流大小，常用单位是安培（A）；电压档用于测量电路中的电压大小，常用单位是伏特（V）；电阻档用于测量电路元件的电阻大小，常用单位是欧姆（Ω）。

二、多用电表的使用方法1. 选择工作档位在使用多用电表测量之前，首先需要选择适合的工作档位。

通常，选择的工作档位要比所需测量量的量级大一些，以避免仪表量程过小而造成读数不准确的情况。

2. 接线正确连线是使用多用电表时常犯的错误之一。

在接线时，应根据测量对象的不同情况选择合适的接线方式。

对于测量电流，应将多用电表的电流档与电路的接入点相连，形成一条闭合的电流路径；对于测量电压和电阻，应将多用电表的电压档或电阻档与电路相连接，保持电路处于开路状态。

3. 读取测量值在正确接线后，多用电表上的刻度盘或数字显示屏会显示出测量的结果。

对于刻度盘，需要仔细观察指针停留的刻度位置，注意读取精确的数值；对于数字显示屏，直接读取屏幕上显示的数值即可。

三、常见问题解析1. 如何测量直流电路中的电压？在测量直流电压时，需将多用电表的电压档与电路中的两个测量点相连接。

连接完成后，多用电表可以直接显示出电路中的电压值。

2. 如何测量电阻？在测量电阻时，需将多用电表的电阻档与待测电阻的两端相连接。

如果电阻未知，可以先选择较大的电阻档，再逐渐调小刻度以获得更准确的测量结果。

3. 如何测量直流电路中的电流？在测量直流电流时，需将多用电表的电流档与电路中的特定测量点相连接，形成一个闭合的电路。

注意，当测量电流较大时，要选择较大的电流档位来避免损坏仪表。

高中物理电学实验多用电表的使用-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN——多用电表的使用与读数1．(2018届高三·大连调研)用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

(1)请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻度线。

②将K旋转到电阻挡“×100”位置。

③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的“0”刻度线。

(2)将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。

则通过P的电流方向是________(选填“a→b”或“b→a”)，为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需要重新调零，再进行测量。

解析：(1)①首先要对表盘机械校零，所以旋动的部件是S。

③欧姆表选挡后要进行欧姆调零，将“＋”“－”插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处。

(2)表盘上的负极接欧姆表内部电源的正极，所以通过P的电流方向是b到a；题图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须使指针指在中间刻度附近，所以要将倍率调小。

答案：(1)①S③T(2)b→a×102．某同学在测量一只小灯泡电阻的实验中，连接了如图甲所示的实物电路图。

闭合开关，发现灯泡不亮，电流表的示数为零。

(1)他借助多用电表检查小灯泡。

先断开开关，把多用电表的选择开关旋到“×1”挡，再进行________调零；又将红、黑表笔分别接触①、②接线柱，多用电表的表盘恰好如图乙所示，说明小灯泡正常，此时的电阻为________Ω。

(2)他将多用电表选择开关旋于某直流电压挡，将红、黑表笔分别接触②、③接线柱；闭合开关，发现电压表的示数约等于电源电动势，说明②、③接线柱间的导线出现了________(选填“断路”或“短路”)。

五、练习使用多用电表(万用表)测电阻多用电表是常用的测量电压、电流、电阻的仪表。

它的问世给测量带来了很多方便。

熟悉表盘面上的刻度部分和调节部分的用途和功能，并能熟练操作(包括读数)。

弄清多用电表内部的电路结构。

会用多用电表测电阻，判断黑盒中电阻连接方式。

同时还要分析欧姆表测电阻产生的误差及其原因分析。

对多用电表的使用要亲自动手，经常实践才能熟练掌握，同时能熟练操作多用电表也是一种技能，是人的素质的一个组成部分。

【重要知识提示】1．实验目的了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。

2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。

每一测量项目有几个量程。

用途广泛，使用方便，但准确度稍低。

3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。

4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。

(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。

(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。

(5)重复步骤(2)、(3)、(4)。

对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。

如果欧姆表长期不用，应取出表内的电池。

5．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。

(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。

(3)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。

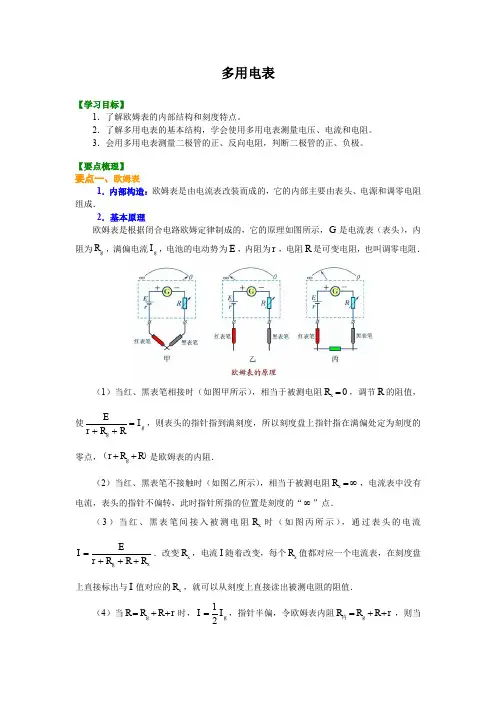

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

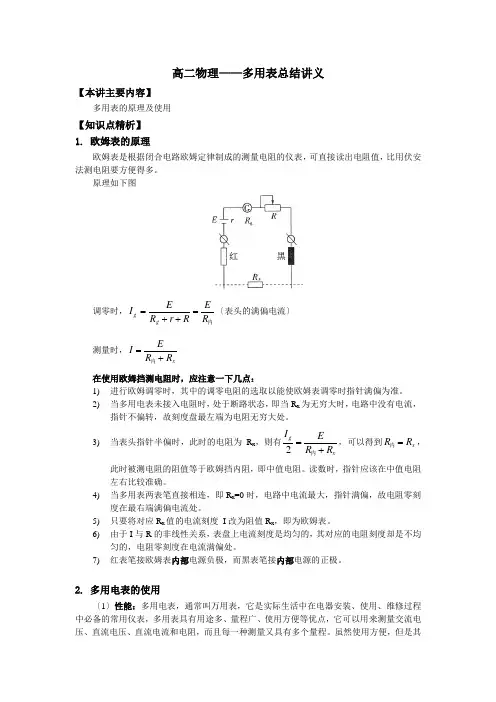

高二物理——多用表总结讲义【本讲主要内容】多用表的原理及使用【知识点精析】1. 欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。

原理如下图调零时，内R E R r R E I g g =++=〔表头的满偏电流〕 测量时，xR R E I +=内 在使用欧姆挡测电阻时，应注意一下几点：1) 进行欧姆调零时，其中的调零电阻的选取以能使欧姆表调零时指针满偏为准。

2) 当多用电表未接入电阻时，处于断路状态，即当R x 为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻无穷大处。

3) 当表头指针半偏时，此时的电阻为R x ，则有xgR R E I +=内2，可以得到x R R =内，此时被测电阻的阻值等于欧姆挡内阻，即中值电阻。

读数时，指针应该在中值电阻左右比较准确。

4)当多用表两表笔直接相连，即R x =0时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。

5)只要将对应R x 值的电流刻度 I 改为阻值R x ，即为欧姆表。

6)由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻零刻度在电流满偏处。

7)红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。

2. 多用电表的使用〔1〕性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。

虽然使用方便，但是其准确度稍低。

〔2〕原理：多用电表由一只灵敏的直流电表〔表头〕与假设干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

①直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。

测量步骤如下：1)将功能选择开关旋到直流电流挡2)测量时，应使电表与待测电路串联。

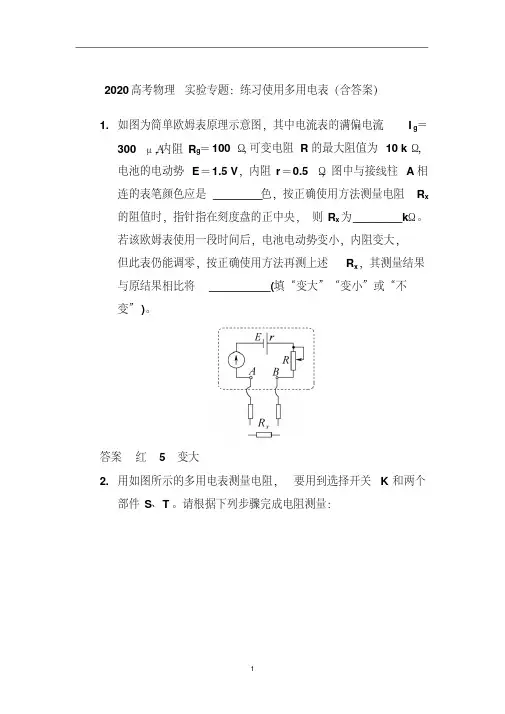

2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。

若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。

答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。

(2)将K旋转到电阻挡“×100”的位置。

(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。

(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。

(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。

图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。

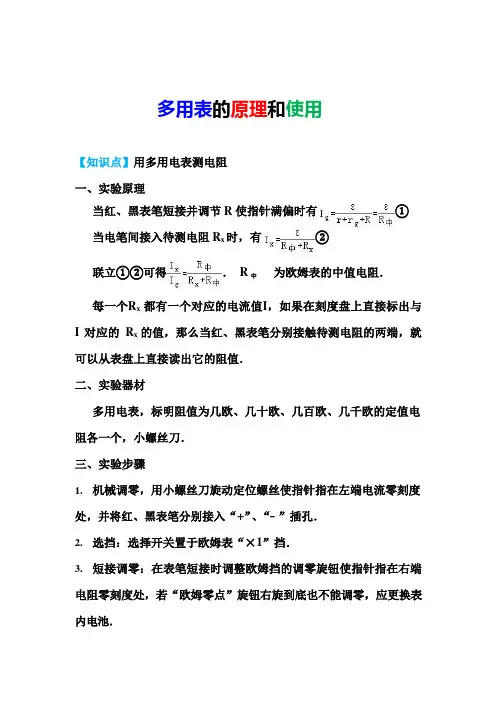

多用表的原理和使用【知识点】用多用电表测电阻一、实验原理当红、黑表笔短接并调节R 使指针满偏时有①当电笔间接入待测电阻R x时，有②联立①②可得．R为欧姆表的中值电阻．中每一个R x 都有一个对应的电流值I，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．三、实验步骤1.机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．2.选挡：选择开关置于欧姆表“×1”挡．3.短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．4.测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．5.换一个待测电阻，重复以上2、3、4 过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡．6.多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．四、注意事项1.多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2.测量时手不要接触表笔的金属部分．3.合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4.测量完毕后应拔出表笔，选择开头置OFF 挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．【例题精选】1.下图为多用电表的表盘，关于多用电表的使用，下列说法正确的是A.表盘电阻的刻度线不均匀，越靠近右侧刻度线越密集B.只有测量电阻阻值时，才需要调节指针定位螺丝，使指针指在最左端刻度C.测量电阻时，假如事先知道电阻的大致阻值，应该选择适当倍率使测量时表针落在刻度盘的中间区域D.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更大倍率档【答案】C【解析】A.欧姆档刻度分布不均匀，越靠近左侧刻度线越密集，故A 错误；B.无论是测电流、电压，还是测电阻，都要进行机械调零，即是调节指针定位螺丝，使指针指在最左端刻度，故B 错误；C.为减小测量误差，使用欧姆表测电阻时应应选择合适的挡位，使指针指在表盘中央刻度线附近，故C 正确；D.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，说明电阻很小，应该选择较小倍率档。

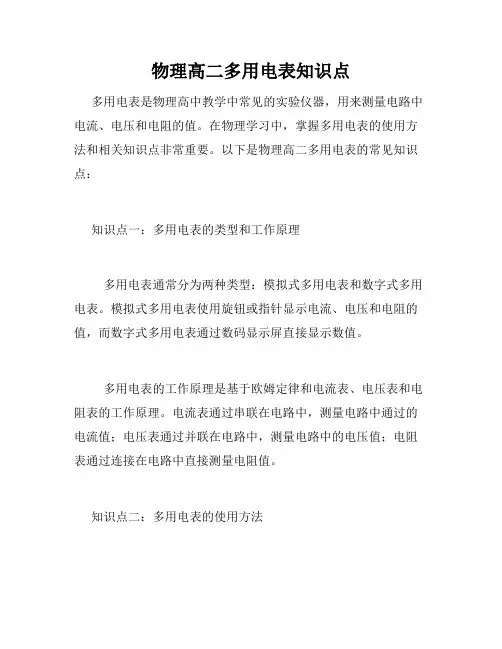

物理高二多用电表知识点多用电表是物理高中教学中常见的实验仪器，用来测量电路中电流、电压和电阻的值。

在物理学习中，掌握多用电表的使用方法和相关知识点非常重要。

以下是物理高二多用电表的常见知识点：知识点一：多用电表的类型和工作原理多用电表通常分为两种类型：模拟式多用电表和数字式多用电表。

模拟式多用电表使用旋钮或指针显示电流、电压和电阻的值，而数字式多用电表通过数码显示屏直接显示数值。

多用电表的工作原理是基于欧姆定律和电流表、电压表和电阻表的工作原理。

电流表通过串联在电路中，测量电路中通过的电流值；电压表通过并联在电路中，测量电路中的电压值；电阻表通过连接在电路中直接测量电阻值。

知识点二：多用电表的使用方法首先，选择合适的量程。

量程是指多用电表能够测量的最大值，如果电流、电压或电阻超过了量程，将会损坏多用电表。

因此，在测量前要先选择合适的量程，确保能够正常测量。

其次，正确接线。

根据测量的物理量，将多用电表的表头与电路正确连接。

对于电流测量，多用电表要与电路串联，接在电路的通路上；对于电压测量，多用电表要与电路并联，接在电路的两端；对于电阻测量，多用电表要与电路断开连接，直接接在待测电阻的两端。

最后，读数并记录。

使用多用电表进行测量后，要根据测量结果读取相应的数值，并记录在实验或计算中使用。

知识点三：多用电表的注意事项在使用多用电表时，需要注意以下事项：1. 保持仪器干燥和清洁。

多用电表是一种精密仪器，应放置在干燥无尘的环境中，避免水分和灰尘对仪器造成损害。

2. 避免超载使用。

在使用多用电表时，要根据待测电流、电压和电阻的范围选择合适的量程，避免超过多用电表的量程，以免造成损坏。

3. 注意测量连接的稳固性。

多用电表与电路连接时应保持稳固，避免接触不良或短路现象导致测量误差或仪器损坏。

4. 阅读使用说明书。

在使用多用电表之前，应仔细阅读使用说明书，了解仪器的使用方法、安全事项和维护保养等。

知识点四：常见实验中的多用电表应用多用电表在物理实验中具有广泛的应用，以下是其中几个常见的应用实例：1. 测量电阻：通过多用电表的电阻档测量待测电阻的阻值，可以用于确定电子元器件的性能和电路中的电阻值。

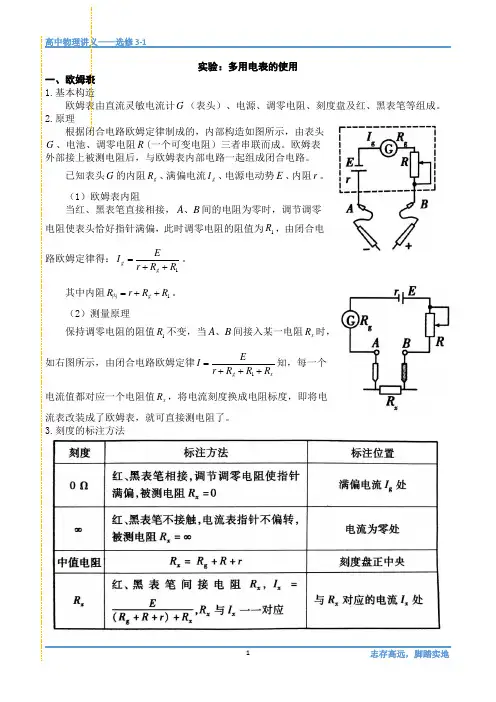

实验：多用电表的使用一、欧姆表1.基本构造欧姆表由直流灵敏电流计G （表头）、电源、调零电阻、刻度盘及红、黑表笔等组成。

2.原理根据闭合电路欧姆定律制成的，内部构造如图所示，由表头G 、电池、调零电阻R (一个可变电阻）三者串联而成。

欧姆表外部接上被测电阻后，与欧姆表内部电路一起组成闭合电路。

已知表头G 的内阻g R 、满偏电流g I 、电源电动势E 、内阻r 。

（1）欧姆表内阻当红、黑表笔直接相接，B A 、间的电阻为零时，调节调零电阻使表头恰好指针满偏，此时调零电阻的阻值为1R ，由闭合电路欧姆定律得：1R R r E I g g ++=。

其中内阻1R R r R g ++=内。

（2）测量原理保持调零电阻的阻值1R 不变，当B A 、间接入某一电阻x R 时，如右图所示，由闭合电路欧姆定律xg R R R r E I +++=1知，每一个电流值都对应一个电阻值x R ，将电流刻度换成电阻标度，即将电流表改装成了欧姆表，就可直接测电阻了。

3.刻度的标注方法注意：（1）由欧姆表原理得)(r R R IE R g x ++-=，所以x R 与电流I 不是线性关系，但有对应关系。

且欧姆表的量程是“∞~0”，故刻度不均匀的，且“左密右疏”。

（2）中值电阻 因为1R R r E I g g ++=且xg R R R r E I +++=1 所以当内R R x =时，2g I I =，指针指到表盘中央，此时的x R 叫做中值电阻。

同理，当内nR R x =，1+=n I I g ，指针指到表盘满偏的11+n 处。

所以，欧姆表测电阻时，尽量选择能使指针指在刻度盘中央附近，此时比较精确。

一般在中中R R 4~41范围内较好。

二、电流表与电压表如下图所示是电流表（甲）与电压表（乙）的内部结构图（精讲具体见《电表的改装》）。

三、多用电表1.功能：用于测量电压、电流和电阻，曾叫万用电表。

2.外形：如右图所示（1）功能选择开关：它的周围有几个区域，代表不同的测量功能。

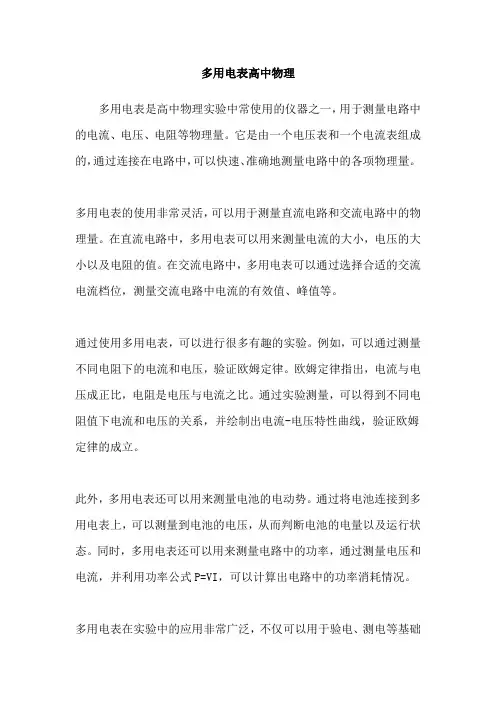

多用电表高中物理
多用电表是高中物理实验中常使用的仪器之一，用于测量电路中的电流、电压、电阻等物理量。

它是由一个电压表和一个电流表组成的，通过连接在电路中，可以快速、准确地测量电路中的各项物理量。

多用电表的使用非常灵活，可以用于测量直流电路和交流电路中的物理量。

在直流电路中，多用电表可以用来测量电流的大小，电压的大小以及电阻的值。

在交流电路中，多用电表可以通过选择合适的交流电流档位，测量交流电路中电流的有效值、峰值等。

通过使用多用电表，可以进行很多有趣的实验。

例如，可以通过测量不同电阻下的电流和电压，验证欧姆定律。

欧姆定律指出，电流与电压成正比，电阻是电压与电流之比。

通过实验测量，可以得到不同电阻值下电流和电压的关系，并绘制出电流-电压特性曲线，验证欧姆定律的成立。

此外，多用电表还可以用来测量电池的电动势。

通过将电池连接到多用电表上，可以测量到电池的电压，从而判断电池的电量以及运行状态。

同时，多用电表还可以用来测量电路中的功率，通过测量电压和电流，并利用功率公式P=VI，可以计算出电路中的功率消耗情况。

多用电表在实验中的应用非常广泛，不仅可以用于验电、测电等基础
实验，还可以用于复杂电路的测量，如串并联电路、交流电路等。

在学习物理过程中，通过多用电表的使用，不仅可以巩固理论知识，还可以培养学生的实验能力和科学思维。

因此，多用电表是高中物理实验中必不可少的重要工具之一。

万用表的使用方法高中物理万用表是一种用来测量电流、电压和电阻的常用仪器。

在高中物理实验中，万用表是一种非常重要的工具，学生们需要掌握其正确的使用方法。

下面将介绍万用表的使用方法，帮助大家更好地理解和应用于实验中。

万用表的使用需要注意安全问题。

在接线之前，要确保实验电路处于断开状态，以避免触电事故的发生。

同时，在测量电压时，要选择合适的量程，确保万用表的量程大于待测电压值，否则可能导致仪器损坏。

万用表的电流测量需要注意接线的方向。

在测量电流时，需要将万用表的电流档位选择到合适的位置，然后将测量引线依次与电路中的元件相连。

需要注意的是，电流的测量一定要与电路串联连接，即将万用表的电流测量插头插入电路中的元件之间。

在测量电压时，需要注意万用表的接线方式。

电压的测量需要将万用表的电压测量插头与待测电压的两端相连。

在选择电压档位时，要注意选择合适的量程，以保证测量结果的准确性。

同时，需要注意万用表的黑色测量引线连接到电路的负极，红色测量引线连接到电路的正极。

万用表的电阻测量需要注意测量对象的状态。

在测量电阻时，需要将万用表的电阻测量插头与待测电阻的两端相连。

需要注意的是，待测电阻必须是断开的状态，否则测量结果会受到其他元件的影响。

在选择电阻档位时，要选择合适的量程，以保证测量结果的准确性。

除了上述基本的使用方法，万用表还可以用于测量其他物理量，如温度、电容等。

在测量温度时，需要将万用表的温度测量探头与待测物体接触，然后通过读取万用表上的数值来得知温度值。

在测量电容时，需要将万用表的电容测量插头与待测电容器的两端相连，然后通过读取万用表上的数值来得知电容值。

万用表是一种非常实用的仪器，可以帮助我们准确测量电流、电压、电阻等物理量。

在使用万用表时，需要注意安全问题、正确的接线方式以及选择合适的量程。

通过掌握万用表的使用方法，我们可以更好地进行物理实验，提高实验的准确性和可靠性。

1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx 接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I 的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压挡.长期不用，应将多用电表中的电池取出.。

多用电表的原理和使用方法一、多用电表的结构和原理〔1〕多用电表由一只灵敏的电流表〔表头〕与假设干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

〔2〕多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。

〔3〕多用电表的表面结构如下图，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ 〞，右端标有“0〞，是用于测电阻的。

中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V〞，是用于测交流电压的，其刻度是不均匀的。

多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。

多用电表的表面还有一对正、负插孔。

红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。

另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针〔在不接入电路中时〕指在“0〞刻线。

二、多用电表的使用方法〔一〕多用电表在使用前，应观察指针是否指电流表的零刻度，假设有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。

〔二〕，使用多用电表进行测量时，要根据测量要求选择正确的档位。

〔1〕直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。

〔2〕直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。

〔3〕欧姆档〔欧姆表〕①使用欧姆档操作要点的口诀：开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。

专题63 实验：练习使用多用电表1．闭合电路欧姆定律是欧姆表测电阻的工作基础.2.多用电表电流挡、电压挡与欧姆挡共用一个表头，使用电流挡、电压挡时要保证流过表头的电流方向与欧姆挡一样，即“红进黑出”．1．(1)用如图1甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0刻线”或“∞刻线”)．④将两表笔分别与待测电阻两端相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准图1(2)如图乙所示为多用电表的表盘，测电阻时，若用的是“×100”挡，则图示的电阻值为__________ Ω；测直流电流时，用的是0～100 mA的量程，此时图示的电流值为________ mA；测直流电压时，用的是0～50 V量程，此时图示的电压值为________ V.答案(1)①S③T0刻线④ADC(2)1 700 46 23解析(1)①机械调零应旋动S，使指针对准电流的“0”刻线．③欧姆调零应旋动T，使表笔短接时指针对准电阻的“0”刻线．④指针偏转角度小，说明待测电阻大，所选倍率小，应改选更大的倍率，选好新的倍率后，需对多用电表重新进行欧姆调零，然后再测电阻，所以应按ADC顺序操作．(2)欧姆表读数＝刻度盘读数×倍率＝17×100 Ω＝1 700 Ω；选用量程为0～100 mA的电流挡时，读数可选取中间第二排刻度，由题图乙可知，此时的电流值为46 mA；选用量程为0～50 V的电压挡，读数选取中间第二排刻度，由题图乙可知，此时的电压值为23 V. 2．(2020·山西晋中市二统)某实验小组利用如图2所示的电路，测量某一玩具电动机M(有正负接线柱)的电阻，实验方案如下：图2(1)正确插上红、黑表笔，把多用电表的选择开关拨到欧姆挡的“×10”位置，将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指到欧姆表的0刻度处．(2)考虑到电动机的两个接线柱标有正负，为了和电动机的标注一致，将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端，在电动机不转的情况下读数，结果发现多用电表指针偏转过大，因此需选择________(选填“×1”或“×100”)倍率的电阻挡，并进行欧姆调零后测量，多用电表的示数如图乙所示，则测量结果为________ Ω.多用电表使用长久后其电源电动势降低，仍能进行欧姆调零，则实际值________(选填“大于”“小于”或“等于”)测量结果．答案(2)1 ×17.0 小于解析(2)多用电表电流为“红进黑出”，题图甲中外电路电流由“2”到“1”，所以红表笔应连“1”端，指针偏角过大换小挡，因此需选择“×1”倍率的电阻挡．如题图乙所示，多用电表的示数为7.0 Ω.如果电动势变小，当满偏时I满＝Er内，I满取决于表头保持不变，当电动势变小，欧姆表内阻随之变小．假设调零后，测量一个电阻使指针刚半偏，则待测电阻与欧姆表内阻相等，即待测电阻测量值小于真实值．3．指针式多用电表是实验室中常用的测量仪器，请完成下列问题：图3(1)多用电表未接入电路时，指针如图3甲所示，接着的具体操作是______________________．调整好后将选择开关拨至“50 mA”挡，将多用电表串联接入待测电路中，指针如图乙所示，电路中电流为________mA.(2)使用多用电表测电阻时，将选择开关拨至“×10”挡，进行欧姆调零．将两表笔接待测电阻两端，指针如图甲所示，为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？请从下面的操作中选出合理的步骤并进行正确排序________________．A．将两表笔短接，调节欧姆调零旋钮，使指针指向欧姆挡零刻度线B．将选择开关拨至“×100”挡C．将选择开关拨至“×1”挡D．测量完毕后将选择开关拨至“OFF”挡E．再将待测电阻接到两表笔之间测量其阻值并读出读数经以上正确操作，将两表笔接待测电阻两端时，指针如图乙所示，待测电阻为________Ω.(3)如图4所示是一个多用电表欧姆挡内部电路示意图．电流表满偏电流为0.5 mA、内阻为10 Ω；电池电动势为1.5 V、内阻为1 Ω，变阻器R0阻值为0～5 000 Ω.该欧姆表的刻度值是按电池电动势为1.5 V刻度的，当电池的电动势下降到1.45 V、内阻增大到4 Ω时仍可调零．调零后R0阻值将变________(填“大”或“小”)，若测得某待测电阻阻值为300 Ω，则这个待测电阻的真实阻值是________Ω.图4答案 (1)调节机械调零旋钮，使指针指向左侧零刻度线(电流或电压零刻度线) 22.0(2)BAED 3 200 (3)小 290解析 (1)多用电表未接入电路时，指针没有指向电流零刻度，接着的操作是机械调零．调节机械调零旋钮，使指针指向左侧零刻度线(电流或电压零刻度线)；将选择开关拨至“50 mA”挡，将多用电表串联接入待测电路中，电路中电流为22.0 mA.(2)用多用电表测电阻时，将选择开关拨至“×10 Ω”挡，进行欧姆调零．将两表笔接待测电阻两端，指针偏角偏小，应换大倍率挡，将选择开关拨至“×100”挡，然后进行欧姆调零，之后将两表笔接待测电阻两端，即操作步骤是BAED ；待测电阻为32.0×100 Ω＝3 200 Ω.(3)欧姆表调零时满足I g ＝E R 0＋r ＋r g ；当电池电动势为1.5 V 、内阻为1 Ω，则R 0＝E I g －r －r g ＝ 1.5 V 0.5×10－3 A －1 Ω－10 Ω＝2 989 Ω；若电动势降为1.45 V ，则此时调零电阻R 0′＝E ′I g－r ′－r g ＝ 1.450.5×10－3 Ω－4 Ω－10 Ω＝2 886 Ω，则调零电阻变小；当电动势为1.5 V 时欧姆表的内阻R 内＝ 1.50.5×10－3 Ω＝3 000 Ω；当电动势为1.45 V 时内阻为：R 内′＝ 1.450.5×10－3 Ω＝2 900 Ω，设测量某电阻时通过电流计的电流为I ，则I ＝E R 内＋R 测；I ＝E ′R 内′＋R 真；已知R 测＝300 Ω，则联立两式解得R 真＝290 Ω.。

多用电表读数最上面（第一排刻度）是测量“电阻”的。

（左边是∞，右边是0，刻度不均匀）第二排，是测量“直流电压、直流电流、交流电流”的。

（左边是0，右边是250或50或10，刻度均匀）第三排，是测量“交流电压”的。

（左边是0，右边是2.5，刻度不均匀）精度，要看选择的“档位”，如“指针恰指在正中央”：测电阻“R×100”档，就表示“1500Ω”测交直流电流“100”档，就表示“50mA”测直流电压“250”档，就表示“125V”测交流电压“250”档，就表示约“162.5V”高考物理多用电表的复习多用电表属于基本测量仪器，这类问题高考中主要考查正确使用多用电表测量直流电压、直流电流、电阻的方法和读数，会用多用电表判断电路故障等。

一、电表结构及用途多用电表（如图1）由上下两部分组成。

上半部分为表盘部分包括机械调零和标度盘。

下半部分为选择开关部分包括0Ω旋扭、选择开关（转换开关）、量程、测试笔插座。

多用电表依靠选择开关的转换及量程的选择，可用来测量直流电压、电流、电阻，交流电压等。

二、基本原理多用电表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。

当微小电流通过表头，就会有电流指示。

但表头不能通过圈大的电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压或电阻。

三、多用电表的使用方法1．电阻测量选择开关旋至欲测的Ω档内，将测试表笔短接，使指针向“0Ω”方向偏转，调节“0Ω旋扭”使针指在“0Ω”，再将测试表笔跨接在待测电阻的两端，读数视第一条刻度线（图2）。

测量范围如上表，指针应指在中心位置为宜，每次换档使用时均要进行“0Ω”调节。

2．直流电压测量将选择开关旋至欲测量的直流电压档，再将测试表笔跨接在被测电压的两端，读数视第二条刻度线（图2）。

测量范围如上表，测量时应将指针指在2/3刻度为宜。

3．直流电流测量2）。

共有三个档位可供选择，测量范围如上表，测量时应将指针指在2/3刻度为宜。
