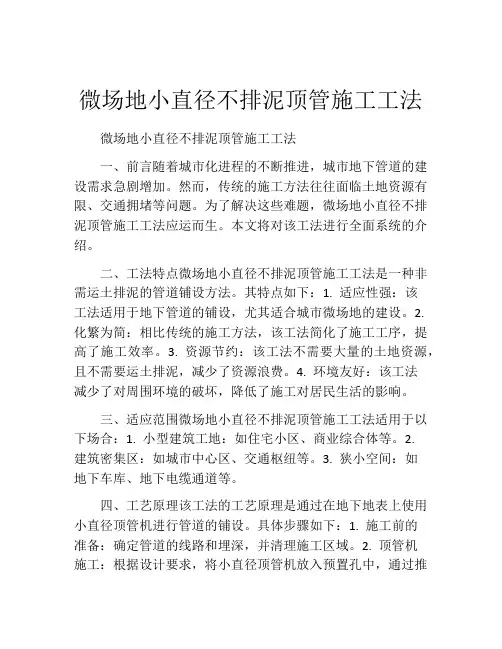

小口径顶管施工工法

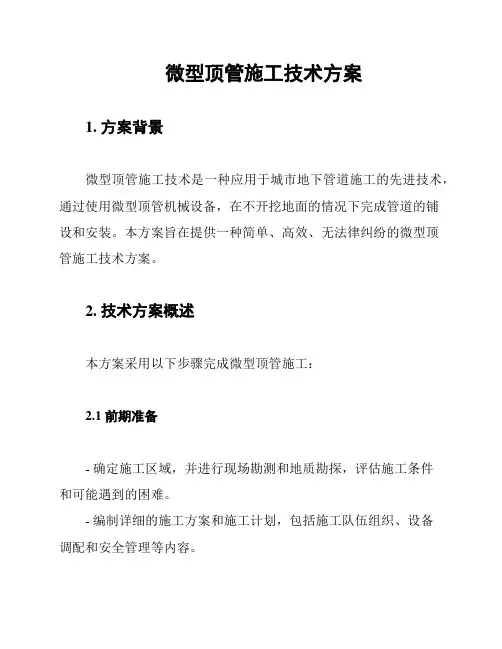

微型顶管施工技术方案1. 方案背景微型顶管施工技术是一种应用于城市地下管道施工的先进技术，通过使用微型顶管机械设备，在不开挖地面的情况下完成管道的铺设和安装。

本方案旨在提供一种简单、高效、无法律纠纷的微型顶管施工技术方案。

2. 技术方案概述本方案采用以下步骤完成微型顶管施工：2.1 前期准备- 确定施工区域，并进行现场勘测和地质勘探，评估施工条件和可能遇到的困难。

- 编制详细的施工方案和施工计划，包括施工队伍组织、设备调配和安全管理等内容。

- 申请相关的施工许可证和环保手续，确保施工符合法律法规要求。

2.2 设备准备- 购买或租赁适用的微型顶管机械设备，确保设备质量可靠、性能稳定。

- 对设备进行必要的检修和维护，确保设备在施工期间正常运行。

- 培训施工人员，确保他们熟练掌握设备操作技能和安全操作规程。

2.3 施工过程- 根据施工方案，确定微型顶管机械设备的进出口位置，并进行现场标定。

- 在确定的位置进行开挖，并进行必要的支护工作，确保施工安全。

- 使用微型顶管机械设备进行管道的铺设和安装，同时进行必要的测量和调整。

- 完成管道铺设后，进行必要的测试和检查，确保管道质量达到要求。

- 清理施工现场，恢复地面原貌，并进行必要的环境保护措施。

3. 施工安全管理为确保施工过程的安全性，本方案采取以下安全管理措施：- 严格按照相关法律法规要求进行施工，确保施工符合安全标准。

- 建立完善的安全管理制度，包括施工现场安全检查、事故应急预案等内容。

- 对施工人员进行安全教育和培训，提高他们的安全意识和应急处理能力。

- 配备必要的安全防护设备，如安全帽、防护服等，确保施工人员的人身安全。

- 定期进行现场安全检查和隐患排查，及时消除安全隐患。

4. 施工质量保证为确保施工质量，本方案采取以下质量保证措施：- 严格按照相关技术规范进行施工，确保施工质量符合标准要求。

- 对施工过程进行必要的监控和检测，及时发现和处理质量问题。

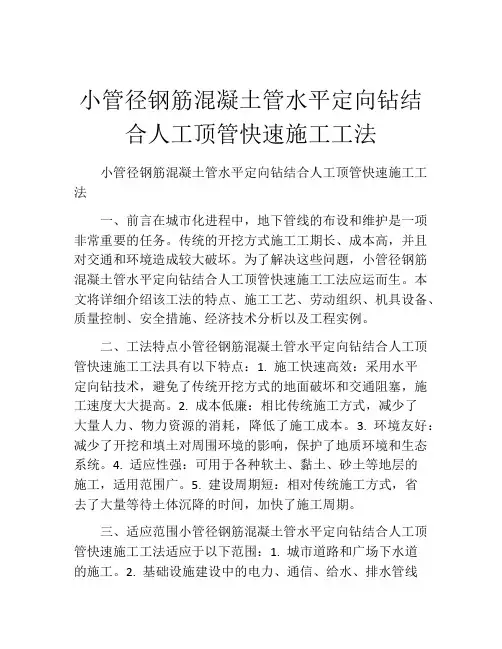

小管径钢筋混凝土管水平定向钻结合人工顶管快速施工工法小管径钢筋混凝土管水平定向钻结合人工顶管快速施工工法一、前言在城市化进程中，地下管线的布设和维护是一项非常重要的任务。

传统的开挖方式施工工期长、成本高，并且对交通和环境造成较大破坏。

为了解决这些问题，小管径钢筋混凝土管水平定向钻结合人工顶管快速施工工法应运而生。

本文将详细介绍该工法的特点、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点小管径钢筋混凝土管水平定向钻结合人工顶管快速施工工法具有以下特点：1. 施工快速高效：采用水平定向钻技术，避免了传统开挖方式的地面破坏和交通阻塞，施工速度大大提高。

2. 成本低廉：相比传统施工方式，减少了大量人力、物力资源的消耗，降低了施工成本。

3. 环境友好：减少了开挖和填土对周围环境的影响，保护了地质环境和生态系统。

4. 适应性强：可用于各种软土、黏土、砂土等地层的施工，适用范围广。

5. 建设周期短：相对传统施工方式，省去了大量等待土体沉降的时间，加快了施工周期。

三、适应范围小管径钢筋混凝土管水平定向钻结合人工顶管快速施工工法适应于以下范围：1. 城市道路和广场下水道的施工。

2. 基础设施建设中的电力、通信、给水、排水管线的敷设。

3. 工业园区和住宅小区的供排水管道建设。

4. 污水处理厂和自来水厂的管道工程。

四、工艺原理该工法的基本原理是通过水平定向钻技术在地下开挖一个与管道相适应的土壤隧道，然后将管道通过引导装置顶入土壤中。

具体分为以下步骤：1. 地质勘察和设计：根据工程需求进行地质勘察，确定管道敷设的路线和深度。

2. 现场准备：清理施工区域，布设施工设备和安全警示标志。

3. 水平定向钻施工：使用水平定向钻设备，在地下钻探横向隧道，同时将钢管引导入钻孔中。

4. 人工顶管：通过引导装置，使用液压顶推设备将钢管顶入钻孔中，完成管道敷设。

5. 固结灌注：在管道周围注浆固结土体，提高管道的稳定性和承载能力。

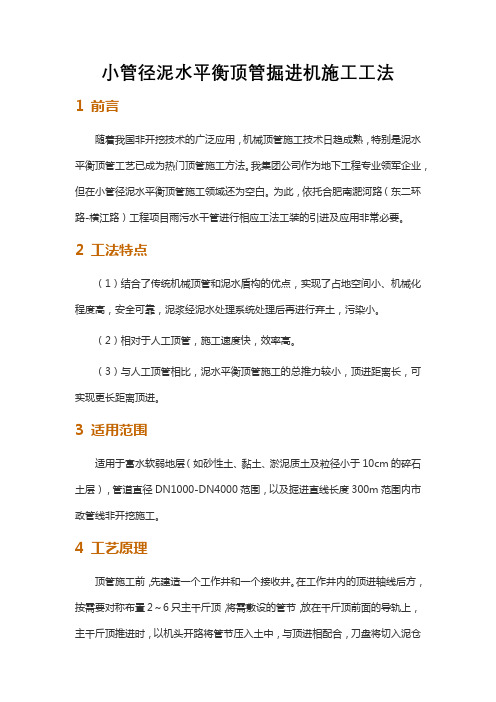

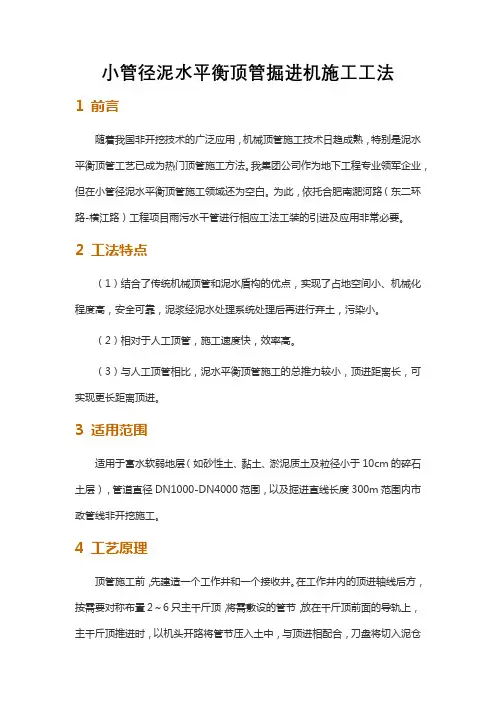

小管径泥水平衡顶管掘进机施工工法1 前言随着我国非开挖技术的广泛应用，机械顶管施工技术日趋成熟，特别是泥水平衡顶管工艺已成为热门顶管施工方法。

我集团公司作为地下工程专业领军企业，但在小管径泥水平衡顶管施工领域还为空白。

为此，依托合肥南淝河路（东二环路-横江路）工程项目雨污水干管进行相应工法工装的引进及应用非常必要。

2 工法特点（1）结合了传统机械顶管和泥水盾构的优点，实现了占地空间小、机械化程度高，安全可靠，泥浆经泥水处理系统处理后再进行弃土，污染小。

（2）相对于人工顶管，施工速度快，效率高。

（3）与人工顶管相比，泥水平衡顶管施工的总推力较小，顶进距离长，可实现更长距离顶进。

3 适用范围适用于富水软弱地层（如砂性土、黏土、淤泥质土及粒径小于10cm的碎石土层），管道直径DN1000-DN4000范围，以及掘进直线长度300m范围内市政管线非开挖施工。

4 工艺原理顶管施工前，先建造一个工作井和一个接收井。

在工作井内的顶进轴线后方，按需要对称布置2～6只主千斤顶，将需敷设的管节，放在千斤顶前面的导轨上，主千斤顶推进时，以机头开路将管节压入土中，与顶进相配合，刀盘将切入泥仓的土体搅拌成泥浆后，通过管道送出井外。

一根管节被压入土中后，吊入下一管节连接，继续顶进，反复循环顶进至预定长度，管道敷设完成。

在泥水式顶管施工中，为使挖掘面上保持稳定，必须在泥水仓中充满一定压力的泥水，泥水在挖掘面上可以形成一层不透水的泥膜，它可以阻止泥水向挖掘面里面渗透。

同时该泥水本身又有一定的压力，可以用来平衡地下水压力和土压力，从而保证周围地层和建筑物的稳定与安全。

5 施工工艺流程及操作要点5.1 施工工艺流程泥水平衡顶管施工工艺见图1。

泥水平衡顶管机由切削搅拌系统、壳体、纠偏系统、进排浆系统、电气系统及监控系统组成，见图2。

图1 顶管施工工艺流程图图2 泥水平衡顶管机介绍5.2 操作要点5.2.1 施工准备（顶管工作井及接收井施工）考虑到顶管施工过程中后座力较大，顶管工作井及接收井一般为圆形钢筋混凝土结构；考虑到施工安全，采用沉井法施工。

给排水工程顶管施工工艺根据管道口径的不同，可以分为小口径、中口径和大口径3种。

小口径是指内径小于800mm的不适宜人进入操作的管道；中口径管道的内径为800～1800mm；大口径管道是指内径不小于1800mm 的操作人员进出比较方便的管道。

通常，顶管法施工主要针对大口径管道。

管道顶进作业的操作要求根据所选用的工具管和施工工艺的不同而不同。

1.大口径顶管（1）人工掘进顶管。

由人工负责管前挖土，随挖随顶，挖出的土方由手推车或矿车运到工作坑，然后用吊装机械吊出坑外。

这种顶进方法工作条件差，劳动强度大，仅适用于顶管不受地下水影响，距离较短的场合。

（2）机械掘机顶管法。

机械掘进顶管法与手工掘进顶管法大致相同，但是掘进和管内运土不同。

它是在顶进工具管里面安装了一台小型掘土机，把掘出来的土装在其后的上料机上，然后通过矿车、吊装机械将土直接排弃到坑外。

该法不受地下水的影响，可适用于较长距离的施工现场。

（3）水力掘进顶管法。

水力掘进顶管法是利用管端工具管内设置的高压水枪喷出高压水，将管前端的水冲散，变成泥浆，然后用水力吸泥机或泥浆泵将泥浆排除出去，这样边冲边顶，不断前进。

管道顶进工作应连续进行，除非管道在顶进过程中，工具管前方遇到障碍；后背墙变形严重；顶铁发生扭曲现象；管位偏差过大且校正无效；顶力超过管端的允许顶力；油泵、油路发生异常现象；接缝中漏泥浆等情况时，应暂停顶进，并应及时处理。

顶管过程中，前方挖出的土可用卷扬机牵引或电动、内燃的运土小车及时运送，并由起重设备吊运到工作坑外，避免管端因堆土过多而下沉，而改变工作环境。

2.小口径顶管小口径顶管常用的施工方法可以分为挤压类、螺旋钻输类和泥水钻进类3种。

（1）挤压类。

挤压类施工法常适用于软土层，如淤泥质土、砂土、软塑状态的黏性土等，不适用于土质不均或混有大小石块的土层。

其顶进长度一般不超过30m。

挤压类顶管管端的形状有锥形挤压（管尖）和开口挤压（管帽）两种。

锥形挤压类顶管正面阻力较大，容易偏差，特别是土体不均和碰到障碍时更容易偏差。

小口径超长距离顶管施工技术摘要：本文结合工程实例，对小口径超长距离顶管施工的特点和难点进行了分析，详细介绍了顶管施工的方法，并指出了顶管施工中容易出现的问题，提出了相关应对措施，旨在为其他工程顶管施工提供参考借鉴。

关键词：顶管；施工技术；问题；应对措施0 引言随着我国国民经济的快速发展，各种建设工程的密度不断增加，顶管施工技术作为一种省时、高效、安全、综合造价低的施工技术，其应用也日益增加。

顶管施工是在盾构施工之后发展起来的一种地下管道施工方法，它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑物，且不需要在地面上开挖，不破坏地表结构物。

本文对小口径超长距离顶管施工技术进行了介绍。

1 工程概况某大型煤电一体化电厂顶管采用φ1400×20mm、φ1400×24mm两种规格的钢管，管道中心标高为10.50～11.50m（河流标高为23.2m）。

顶管与河流交叉处埋深为2m左右；其他区域埋深11～16m。

根据钻孔所揭露的地层特征、埋藏条件及物理力学性质指标，同时结合静力触探试验成果，在勘探深度范围内将场地地基土划分为8个主要工程地质层，其中顶管穿越的②、③1、③2土层情况如下：②粉土：灰黄～黄褐色，很湿，稍密，夹粉质粘土、粉砂，含氧化铁、云母。

层顶埋深3.30m（平均值，以下同），层厚6.34m。

沿引水管线分布。

③1淤泥质粘土：深灰色，很湿～湿，软塑～可塑，夹粉土薄层，单层厚度5～10cm，局部夹粉细砂。

该层局部相变为粉质粘土与粉土互层状或相变为粉土夹粉质粘土。

层顶埋深10.04m，层厚5.00m。

局部分布。

③2粉质粘土：深灰、灰绿、灰黄～黄褐色，湿，可塑，夹粉土薄层，局部夹粉细砂及硬砂层。

层顶埋深9.25m，层厚7.25m。

局部分布。

2 工程特点及难点（1）顶管管径过小。

在顶管施工中，顶管管径过小一直是顶管施工的难点。

除了进泥管、排泥管、通风管及供电电缆、照明等所占的空间外，φ1400的钢管内部仅为1m左右，不可能设置轨道，因此，所有交通、运输都是靠人力，在这种条件下施工难度很大，特别是在顶进距离超过600m之后，人员徒手进出都非常困难，携带材料设备的难度更大。

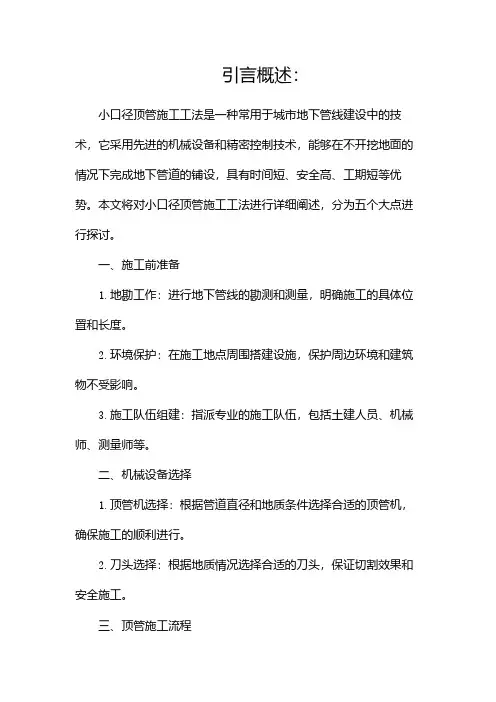

引言概述：小口径顶管施工工法是一种常用于城市地下管线建设中的技术，它采用先进的机械设备和精密控制技术，能够在不开挖地面的情况下完成地下管道的铺设，具有时间短、安全高、工期短等优势。

本文将对小口径顶管施工工法进行详细阐述，分为五个大点进行探讨。

一、施工前准备1.地勘工作：进行地下管线的勘测和测量，明确施工的具体位置和长度。

2.环境保护：在施工地点周围搭建设施，保护周边环境和建筑物不受影响。

3.施工队伍组建：指派专业的施工队伍，包括土建人员、机械师、测量师等。

二、机械设备选择1.顶管机选择：根据管道直径和地质条件选择合适的顶管机，确保施工的顺利进行。

2.刀头选择：根据地质情况选择合适的刀头，保证切割效果和安全施工。

三、顶管施工流程1.设置发射井：根据设计要求，在起点处钻设发射井，作为顶管机的起点。

2.顶管机运输：将顶管机运送到施工现场，并进行设备安装和调试。

3.开始推进：顶管机启动，开始进行切割土层和推进管道。

四、控制技术和质量要求1.测量与控制：通过测量设备对顶管机的位置和方向进行精确控制，确保施工精度。

2.管道连接和密封：顶管机在推进过程中，及时进行管道连接和密封，确保施工的可靠性。

3.地质情况处理：根据地质情况的变化，及时采取措施，防止差错和变形。

五、施工安全与环保1.安全措施：制定安全施工方案，包括防护设施的设置、人员培训等，确保施工安全。

2.环保要求：控制施工场地产生的噪音、尘土等污染物，采取环境保护措施。

总结：小口径顶管施工工法是一种高效、安全的地下管道建设技术。

通过施工前的准备工作，合理选择机械设备，掌握施工流程和控制技术，严格遵守施工安全和环保要求，能够有效地完成地下管道的铺设任务。

但在实际应用中也需要根据具体情况进行调整和改进，以更好地适应各种地质条件和工程要求。

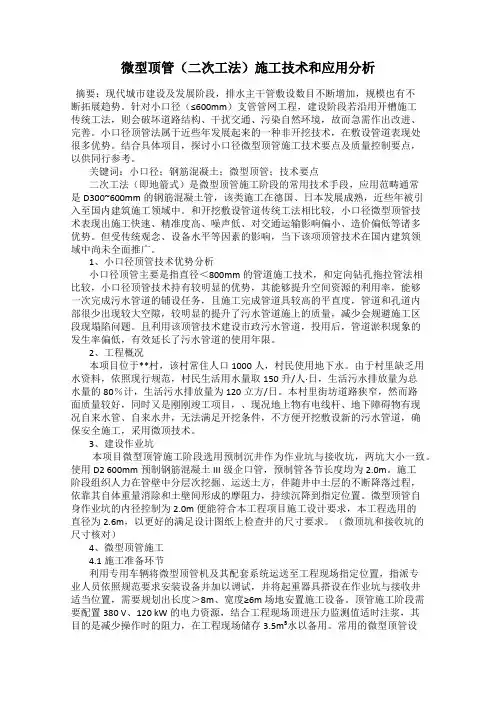

微型顶管（二次工法）施工技术和应用分析摘要：现代城市建设及发展阶段，排水主干管敷设数目不断增加，规模也有不断拓展趋势。

针对小口径（≤600mm）支管管网工程，建设阶段若沿用开槽施工传统工法，则会破坏道路结构、干扰交通、污染自然环境，故而急需作出改进、完善。

小口径顶管法属于近些年发展起来的一种非开挖技术，在敷设管道表现处很多优势。

结合具体项目，探讨小口径微型顶管施工技术要点及质量控制要点，以供同行参考。

关键词：小口径；钢筋混凝土；微型顶管；技术要点二次工法（即地箭式）是微型顶管施工阶段的常用技术手段，应用范畴通常是D300~600mm的钢筋混凝土管，该类施工在德国、日本发展成熟，近些年被引入至国内建筑施工领域中。

和开挖敷设管道传统工法相比较，小口径微型顶管技术表现出施工快速、精准度高、噪声低、对交通运输影响偏小、造价偏低等诸多优势。

但受传统观念、设备水平等因素的影响，当下该项顶管技术在国内建筑领域中尚未全面推广。

1、小口径顶管技术优势分析小口径顶管主要是指直径＜800mm的管道施工技术，和定向钻孔拖拉管法相比较，小口径顶管技术持有较明显的优势，其能够提升空间资源的利用率，能够一次完成污水管道的铺设任务，且施工完成管道具较高的平直度，管道和孔道内部很少出现较大空隙，较明显的提升了污水管道施上的质量，减少会规避施工区段现塌陷问题。

且利用该顶管技术建设市政污水管道，投用后，管道淤积现象的发生率偏低，有效延长了污水管道的使用年限。

2、工程概况本项目位于**村，该村常住人口1000人，村民使用地下水。

由于村里缺乏用水资料，依照现行规范，村民生活用水量取150升/人·日，生活污水排放量为总水量的80％计，生活污水排放量为120立方/日。

本村里街坊道路狭窄，然而路面质量较好，同时又是刚刚竣工项目，、现况地上物有电线杆、地下障碍物有现况自来水管、自来水井，无法满足开挖条件，不方便开挖敷设新的污水管道，确保安全施工，采用微顶技术。

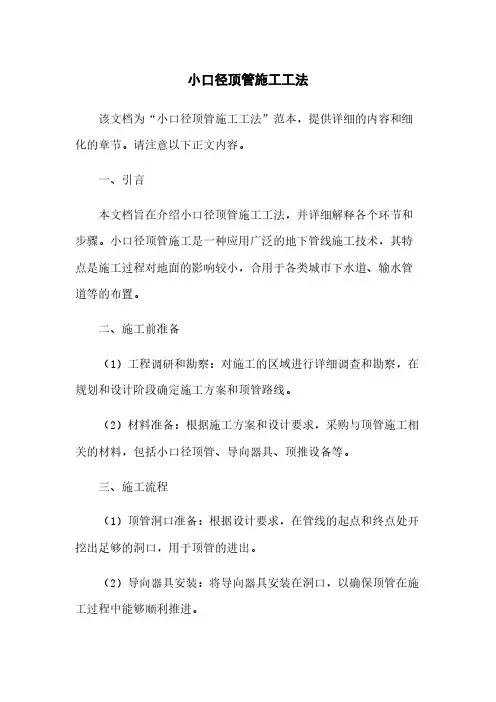

小口径顶管施工工法该文档为“小口径顶管施工工法”范本，提供详细的内容和细化的章节。

请注意以下正文内容。

一、引言本文档旨在介绍小口径顶管施工工法，并详细解释各个环节和步骤。

小口径顶管施工是一种应用广泛的地下管线施工技术，其特点是施工过程对地面的影响较小，合用于各类城市下水道、输水管道等的布置。

二、施工前准备（1）工程调研和勘察：对施工的区域进行详细调查和勘察，在规划和设计阶段确定施工方案和顶管路线。

（2）材料准备：根据施工方案和设计要求，采购与顶管施工相关的材料，包括小口径顶管、导向器具、顶推设备等。

三、施工流程（1）顶管洞口准备：根据设计要求，在管线的起点和终点处开挖出足够的洞口，用于顶管的进出。

（2）导向器具安装：将导向器具安装在洞口，以确保顶管在施工过程中能够顺利推进。

（3）顶推设备布置：根据实际情况，安装顶推设备以保证顶管的稳定推进。

（4）顶管推进：通过顶推设备，将顶管逐渐推进至目标位置。

在推进过程中，需不断检查顶管的位置和倾斜度，确保施工质量。

（5）管道接头处理：顶管到达终点后，进行管道接头的处理，确保管道的连通性和稳定性。

（6）顶管回收：完成施工后，回收利用顶管和相关设备，并进行清理和维护。

四、安全措施（1）安全培训：施工前应对工作人员进行安全培训，提高他们的安全意识和技能。

（2）交通管控：在施工现场周边设置交通警示标志，确保施工期间的交通安全。

（3）防护设施：设置施工区域的防护栏杆，确保施工过程中工作人员的安全。

（4）施工现场管理：建立完善的施工现场管理制度，包括施工人员限制、设备秩序、材料管理等。

五、质量控制（1）材料检查：对所采购的材料进行严格的检查，根据国家标准和规范合理使用。

扩展内容：1、本文档所涉及附件如下：（请根据实际情况填写附件列表和说明）附件1：小口径顶管施工方案附件2：小口径顶管施工图纸附件3：小口径顶管施工设备清单附件4：小口径顶管施工验收记录表2、本文档所涉及的法律名词及注释：（请根据实际情况填写法律名词和对应的注释）法律名词1：建设工程质量管理条例注释：建设工程质量管理条例是中华人民共和国国家法律法规之一，用于规范和管理建设工程施工过程中的质量要求和标准。

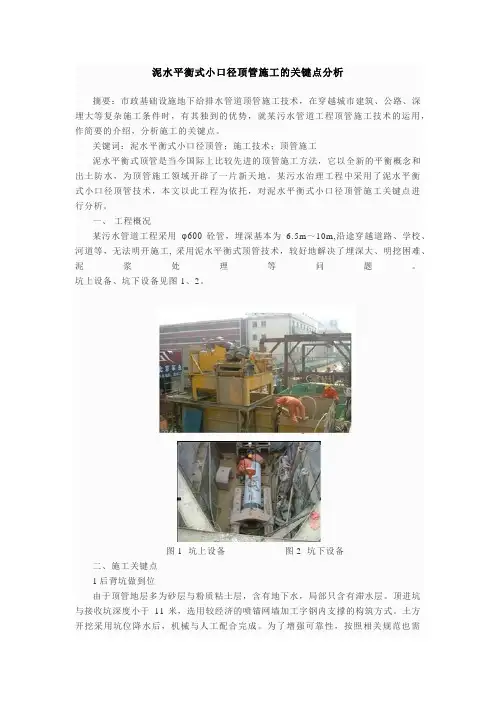

泥水平衡式小口径顶管施工的关键点分析摘要：市政基础设施地下给排水管道顶管施工技术，在穿越城市建筑、公路、深埋大等复杂施工条件时，有其独到的优势，就某污水管道工程顶管施工技术的运用，作简要的介绍，分析施工的关键点。

关键词：泥水平衡式小口径顶管；施工技术；顶管施工泥水平衡式顶管是当今国际上比较先进的顶管施工方法，它以全新的平衡概念和出土防水，为顶管施工领域开辟了一片新天地。

某污水治理工程中采用了泥水平衡式小口径顶管技术，本文以此工程为依托，对泥水平衡式小口径顶管施工关键点进行分析。

一、工程概况某污水管道工程采用φ600砼管，埋深基本为 6.5m～10m,沿途穿越道路、学校、河道等，无法明开施工, 采用泥水平衡式顶管技术，较好地解决了埋深大、明挖困难、泥浆处理等问题。

坑上设备、坑下设备见图1、2。

图1 坑上设备图2 坑下设备二、施工关键点1后背坑做到位由于顶管地层多为砂层与粉质粘土层，含有地下水，局部只含有滞水层。

顶进坑与接收坑深度小于11米，选用较经济的喷锚网墙加工字钢内支撑的构筑方式。

土方开挖采用坑位降水后，机械与人工配合完成。

为了增强可靠性，按照相关规范也需将后靠背置于底板0.5米以下。

工作坑侧壁制作完成后，制作底板要预留后背坑位。

由于大部分坑位不能完全干槽开挖，导致后背坑位流砂较大，有时甚至每10公分深就须做一步锚喷，要下挖长×宽×深＝3.5米×0.6米×0.5米的后背坑较困难。

经过摸索采用沿坑壁密置 1.5米长φ48的钢管桩，然后开挖后背坑较成功。

坑开挖好后马上铺碎石、绑扎钢筋、支模、浇注钢筋混凝土，不会出现坑底涌砂的现象。

图3 后背坑、后背筋、后背模板2主供电系统及电缆的选用由于机头较小，功率也较小，只有9.1KW，但整个系统的其它部分功率较高，进排泥系统45KW,泥浆分泥系统50KW，主顶系统15KW,起重系统7.5KW，注浆系统7.5KW，加上照明等其它系统总共达150KW。

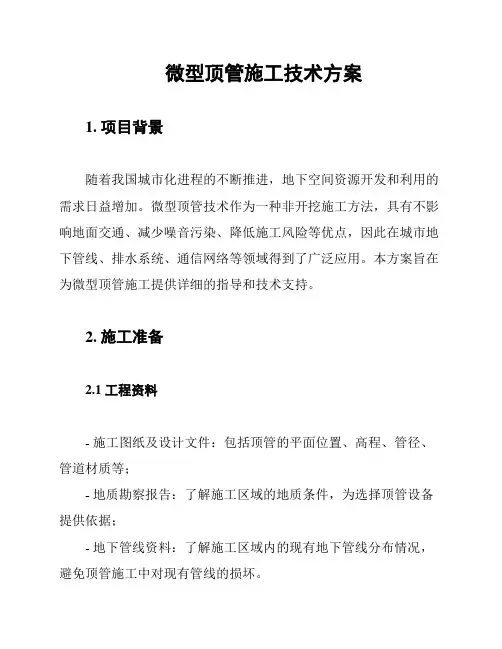

微型顶管施工技术方案1. 项目背景随着我国城市化进程的不断推进，地下空间资源开发和利用的需求日益增加。

微型顶管技术作为一种非开挖施工方法，具有不影响地面交通、减少噪音污染、降低施工风险等优点，因此在城市地下管线、排水系统、通信网络等领域得到了广泛应用。

本方案旨在为微型顶管施工提供详细的指导和技术支持。

2. 施工准备2.1 工程资料- 施工图纸及设计文件：包括顶管的平面位置、高程、管径、管道材质等；- 地质勘察报告：了解施工区域的地质条件，为选择顶管设备提供依据；- 地下管线资料：了解施工区域内的现有地下管线分布情况，避免顶管施工中对现有管线的损坏。

2.2 施工设备根据工程规模和地质条件选择合适的微型顶管设备，主要包括顶管机、顶进装置、出土设备、测量仪器等。

2.3 人员组织组建专业的施工队伍，包括项目经理、技术负责人、施工员、测量员、安全员等，并对施工人员进行技术培训和安全教育。

2.4 施工现场准备- 清除施工区域的障碍物，保证施工场地平整；- 设置施工围挡和安全警示标志，确保施工安全；- 准备施工用水、电、通信等基础设施。

3. 施工方法3.1 顶管定位与测量根据施工图纸和设计文件，确定顶管的起始位置和顶进方向。

采用全站仪或激光测距仪进行精确测量，并在地面设置标识，以便于施工过程中进行校核。

3.2 顶管机安装将顶管机安装在起始位置，调整顶管机的位置和角度，使其满足设计要求。

3.3 顶进作业- 顶进前，检查顶管机和顶进装置是否正常；- 启动顶管机，逐渐增加顶进力，使顶管逐渐前进；- 出土作业要配合顶进进度，保持管内土体稳定；- 定期检查顶管的偏差，及时调整顶进方向。

3.4 管道连接与焊接- 顶管到达设计位置后，进行管道连接和焊接；- 焊接质量应符合国家标准，确保管道密封性能；- 焊接完成后，进行强度和密封性试验，确保管道安全可靠。

3.5 施工监测- 施工过程中，定期进行地面沉降监测，确保施工安全；- 监测数据要及时反馈，根据实际情况调整施工参数；- 施工过程中，加强对现有管线的保护，防止损坏。
