史上最全的楼宇对讲系统故障解决方案一、楼宇对讲主机按键无作用（1）检查系统电源供电是否正常，所提供的电压、电流能否满足系统要求，正常DC13.4—15V范围内。
电源线太细传输距离远，系统负载过大也会造成拉低电压使主机无法正常工作。
(2）将主机主干线、联网线、视频线拨下,只保留电源线如主机正常则说明主机本身基本正常，请检查其它设备和线路。
(3）测试主机至解码器的各个端口的正常电压和信号，与不正常时的进行比较，采用分段替换方式找出故障点。
二、主机呼不通任何可视门铃分机或呼通断线(1）检查主干线各输出端口信号、电压；（2)检查可视门铃主机编码是否正确是否发生有重码现象，特别注意出厂自动对应码与后面修改码发生的重码现象；（3）检查主干线连接是否正确；(4)线径是否符合系统需求,线材本身有无质量问题；（5）是否有主设备损坏；（6)线路长的或最远处的分机呼通就断线，能呼通但无对讲很明显为供电不足造成。
三、故障排除方法和要点：(1）要排除故障首先要对系统充分了解，例如系统工作电压、电流、信号控制方式.各输出端口作用，设置编程，合理配置数量，传输方式、传输距离、传输环境,设备使用坏境、安装标准,接线工艺及与系统配套使用的设备技术要求;（2）合理的故障排除方法，会大大提高维护效率,一般采取分段、分级、替换、缩小范围方式,将故障范围缩小和确定在某一设备上面，让正常的设备使用，再排除故障。
在排除过程中，重要设备、唯一的设备必须保证是好的，再向外查找,特别要注意的是系统参数设置，故障现象有无规律性，时间性.属全部或是个别；(3）分析要全面，重复出现的故障要找出原因，要有纠正预防措施，维护过程中如有疑问及时咨询，确保系统正常运行。

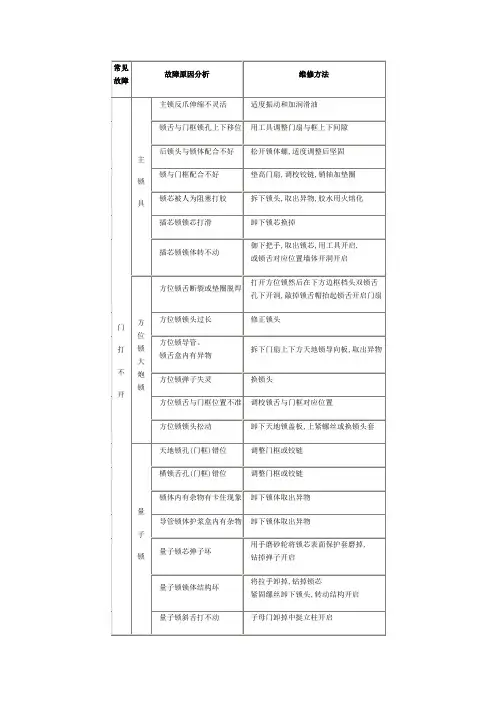

四、与开锁有关的故障（1）首先要检查开锁信号控制方式，电锁本身的工作方式，供电电压、电流、连线是否正确，所选用的电锁和电源是否能配套使用;（2）检查系统属个别不能开锁或全部不能开锁,整单元不能开锁请检查主干线开锁信号线的电压可分段断开测试直至找到故障点，某层不能开锁请检查该层解码器，可通过替换方式来确定。
史上最全的楼宇对讲系统故障解决方案一、楼宇对讲主机按键无作用（1）检查系统电源供电是否正常，所提供的电压、电流能否满足系统要求，正常DC13.4—15V范围内.电源线太细传输距离远，系统负载过大也会造成拉低电压使主机无法正常工作。
（2）将主机主干线、联网线、视频线拨下，只保留电源线如主机正常则说明主机本身基本正常，请检查其它设备和线路。
（3）测试主机至解码器的各个端口的正常电压和信号，与不正常时的进行比较，采用分段替换方式找出故障点。
二、主机呼不通任何可视门铃分机或呼通断线（1）检查主干线各输出端口信号、电压；（2）检查可视门铃主机编码是否正确是否发生有重码现象，特别注意出厂自动对应码与后面修改码发生的重码现象；（3）检查主干线连接是否正确；（4）线径是否符合系统需求，线材本身有无质量问题；（5）是否有主设备损坏；（6）线路长的或最远处的分机呼通就断线，能呼通但无对讲很明显为供电不足造成。
三、故障排除方法和要点:（1）要排除故障首先要对系统充分了解，例如系统工作电压、电流、信号控制方式。
各输出端口作用，设置编程，合理配置数量，传输方式、传输距离、传输环境，设备使用坏境、安装标准，接线工艺及与系统配套使用的设备技术要求；（2）合理的故障排除方法，会大大提高维护效率，一般采取分段、分级、替换、缩小范围方式，将故障范围缩小和确定在某一设备上面，让正常的设备使用，再排除故障。
在排除过程中，重要设备、唯一的设备必须保证是好的，再向外查找，特别要注意的是系统参数设置，故障现象有无规律性，时间性。
属全部或是个别；（3）分析要全面，重复出现的故障要找出原因，要有纠正预防措施，维护过程中如有疑问及时咨询，确保系统正常运行。
四、与开锁有关的故障（1）首先要检查开锁信号控制方式，电锁本身的工作方式，供电电压、电流、连线是否正确，所选用的电锁和电源是否能配套使用；（2）检查系统属个别不能开锁或全部不能开锁，整单元不能开锁请检查主干线开锁信号线的电压可分段断开测试直至找到故障点，某层不能开锁请检查该层解码器，可通过替换方式来确定。
史上最全的楼宇对讲系统故障解决方案楼宇对讲系统是现代化建筑中非常重要的通信设备之一，它能够方便、快捷地进行楼宇内部的信息传递和通话。
然而，由于各种原因，楼宇对讲系统也会出现故障。
下面是我整理的一些常见的楼宇对讲系统故障解决方案，供参考：1.无电源或电源故障：如果楼宇对讲系统无法启动或运行，首先检查电源是否连接好。
如果电源连接正常，但系统仍然无法启动，可以尝试更换电源或者检查电源线路是否有故障。
2.声音质量差：如果通话时声音模糊或有杂音，首先检查话筒和耳机是否插入正确，确保接触良好。
如果问题仍然存在，可以检查话筒和耳机是否损坏，如果是，可以更换新的设备。
另外，还可以检查是否有附近的电器设备或电磁干扰源，如果有可以将其远离对讲系统。
3.系统死机：如果楼宇对讲系统无法响应或反应非常缓慢，可能是系统死机。
首先尝试重新启动系统，如果问题仍然存在，可以尝试重置系统。
另外，确保系统软件处于最新版本，如果没有，可以升级软件以修复可能存在的漏洞。
4.行话不通：如果使用楼宇对讲系统进行内部通话时无法连接到目标设备，首先检查对讲设备的网络连接是否正常。
如果网络连接正常，但还是无法进行通话，可以尝试重新配置网络设置。
另外，确保设备的IP地址设置正确，如果需要可以重新设置。
5.外部通话故障：6.锁定故障：楼宇对讲系统通常和门禁系统集成，如果无法进行开锁操作，首先检查门禁设备和对讲设备之间的连接是否正常。
如果连接正常，但仍然无法进行开锁操作，可以尝试重启门禁设备或检查门禁设备的设置是否正确。
7.报警故障：如果楼宇对讲系统的报警功能无法正常使用，首先检查报警设备和对讲设备之间的连接是否正常。
如果连接正常，但仍然无法使用报警功能，可以尝试重置报警设备或检查报警设备的设置是否正确。
总之，楼宇对讲系统故障的解决方案需要综合考虑硬件设备、网络连接以及系统配置等多个方面。
在解决故障时，可以逐步排查可能的问题并采取相应的解决措施。
另外，及时维护和保养对讲系统，定期检查设备和线路的状态，可以有效减少故障的发生。
楼宇对讲产品的维护和一般的电子产品不一样，有时甚至涉及到一栋楼的住户，所以维修情况会比较复杂，这就需要我们维修人员一定要有相关的知识。
一、首先要了解产品的可视门铃生产厂家以及生产日期、维修电话、安装日期等，最好能找到系统的安装使用说明书，知道这些才能知道产品的系统布线，南京伊曼楼宇对讲的说明书基本上都有相关故障的解决办法，这样维修起来就事半功倍，当然如果没有找到这些也没关系，看完这篇文章也许会有很大帮助。
二、做好维修前的准备工作，工具要准备好，万能表、螺丝刀、可调电源一台、护套线、胶带等。
三、楼宇对讲产品一般的故障主要包括：室内机无图像、没有声音、不能通话、不能开锁等，一般的检测顺序是先看是否通电，再看线头是否接好，最后再看其他事项，注意的是接线时候必须要在断电的前提下，否则容易造成短路造成设备烧毁。
1.室内机无图像在可视对讲设备正常工作情况下，先检查是否整个单元楼层室内机都没有图像，如果是请检查门口机的摄像头是否损坏，在摄像头没有损坏的情况下，再检查视频线接口有没有松动或者脱落，如果都没有问题，那就是主机板的问题，寄回厂家维修即可。
如果只是单独一户没有图像，那就是室内分机出故障。
图像如果是白屏，一是显示器问题，也有可能是室内机主机板问题；图像如果是跳动或者偏暗或者偏亮，先调节机身旁边的电位器，再检测分机供电电压是否正常或者分机视频屏蔽线有没有接好；如果屏直接不亮但是能呼通，那就要看分机供电电压是否正常；屏幕上面有亮斑，基本上是屏幕损坏的原因。
2.没有声音如果门口机通话没有声音，请按门口机上任意键，先看按键有没有声音如果有，说明喇叭是好的，这时再检查线路，线路好的情况下看是否室内机的送话口咪头已经损坏，如果坏了换一咪头再试，如果没坏则是室外机主机板的问题。
3.不能通话门口机与室内机呼通状态下，不能通话一般都是室内机米有问题，这时要先检查是否是好的，如是好的就是分机内主板出现故障，这要寄回厂家维修。
楼宇对讲门铃检修方案一、检查设备1.1 检查门铃主机•打开门铃主机盖板，查看电源端口是否有松动或电缆进出口处是否有加固结构。
•检查主机与室内扩音器之间的通讯线是否存在松动或老化现象。
•检查主机内部排线与插头之间的连接是否紧密，固定是否牢靠。
1.2 室内扩音器•检查扩音器面板是否存在开裂、刮伤等现象。
•检查音量控制旋钮是否灵活，有无失灵现象。
•检查通讯线是否连接牢固，是否存在脱落。
•检查喇叭是否存在断口、老化现象，是否需要更换。
1.3 门口对讲机•检查对讲机外壳是否破裂、变形、变色等现象。
•检查喇叭是否存在断口、老化现象，是否需要更换。
•检查通讯线是否连接牢固，是否存在脱落。
二、故障排除2.1 门铃主机无法正常响应•检查主机电源线、通讯线以及插头是否连接牢固。
•检查主机内部排线连接是否紧密，是否存在断路或老化现象。
•检查主机板卡上是否有异常现象，如烧焦、短路等，需要及时更换。
2.2 室内扩音器无法正常响应•检查扩音器电源线、通讯线以及插头是否连接牢固。
•检查扩音器内部排线连接是否紧密，是否存在断路或老化现象。
•检查扩音器音量控制旋钮是否灵活，有无失灵现象。
需要及时更换。
2.3 门口对讲机无法正常响应•检查对讲机电源线、通讯线以及插头是否连接牢固。
•检查对讲机内部排线连接是否紧密，是否存在断路或老化现象。
•检查对讲机喇叭是否存在断口、老化现象，是否需要更换。
三、常规维护3.1 照顾好设备楼宇对讲门铃虽然经久耐用，但也需要正确的维护才能发挥更好的作用。
日常使用中，保持设备表面清洁，定期检查设备运行状况，防止灰尘、脏污等堵塞设备。
同时，尽可能避免撞击设备或靠近热源等行为。
3.2 定期检查设备对电子设备而言，定期检查很有必要。
对于楼宇对讲门铃也不例外。
应该每隔一段时间检查涉及到设备外部连接的线缆，确保它们牢固连接。
同时，检查设备连接线的绝缘外层是否磨损或有裂缝，如果有，则应立即更换。
四、总结楼宇对讲门铃是居民生活中不可或缺的一项设备。
楼宇对讲主机常见故障及解决方法一、不开锁1、除钥匙外的任何开锁方法都不能开锁：先请检测开锁线两端是否接好，再用万能表在电锁端测试，在开锁时，是否有超过300毫安的瞬间电流经过开锁线(有，说明主机及开锁线正常，估计为电锁损坏，请更换电锁测试;如没有，再将万能表在主机开锁端测试，如此时有，则开锁线故障，没有说明主机故障);1.1 整个单元住户不能开锁，但可以密码或刷卡开锁：估计是主干线短路或某一楼层平台损坏造成，先检查各主线的接线端口，如接线正常，则从第一层的楼层平台开始依次向上检测楼层平台(检测楼层平台：先断开上层的主干线，测试当层，如正常则不管，如不正常，请更换楼层平台再试，直到测试正常为止(如新装一样调试)，依理类推);二、听不见任意室内机通话主机都听不见：主要是主机故障，检查主机喇叭是否接好，有无生锈，有条件可以换个喇叭试下。
个别室内机通话主机听不见：主要是室内机听筒问题，检查室内机咪头以及线路。
主机通话室内机听不见：先检查室内机喇叭，看有无生锈或接触不良，可以找相似喇叭换了试下。
三、不能说任意终端与主机处于工作状态时，主机说话终端都听不见：先看主机咪头线是否接好，咪头是否因其它原因损坏，如有机会，找一52DB的咪头更换测试(一般的分机咪头可与主机通用);四、无视频任意可视终端与主机处于工作状态时，可视终端皆不能显示主机前图像：先检查主机摄像头至主机控制板的接线是否完好，再详看摄像头控制板是否有浸水的现像(有浸水现像，摄像头很可能已损坏)，此时，有条件的，拿监视器来测试，将监视器接到主机的视频线端，正常说明主干视频线故障，不正常说明主机故障，最后将摄像头的视频信号直接接入监视器，正常说明主机控制板故障，不正常说明摄像头故障。
楼宇对讲故障维修方法教程楼宇门对讲系统维修:楼宇对讲系统的故障，常见为整机不工作，不能呼叫，不能对讲，不能开锁等。
检修时要分清是全部发生同类故障，还是个别住户分机发生故障，可采用追踪功能故障和追踪故障分机的方法，确定故障部位。
追踪功能故障的方法，就是哪个功能失效，就检修哪个电路。
即呼叫电路有故障，就检测呼叫电路；全部功能出现故障，就检修电源电路和接线系统的共用部分，特别是地线。
追踪故障分机的方法，就是哪个住户分机发生故障，就检修该分机或与该分机有关的连接系统接线和呼叫电路。
1．电源盒常见故障电源盒常见故障：一是无电压输出，二是输出电压低于正常值。
无电压输出的原因常见为保险丝熔断、降压变压器开路、整流滤波电路损坏、电源盒与主机之间的连接线断线等。
其故障现象是指示灯不亮，整机不工作。
输出电压低于正常值的原因常见为滤波电容失效、电瓶老化漏电等。
其故障现象是指示灯点亮，整机勉强工作，同时伴有交流声、振铃和对讲声音减小等故障。
当电源盒输出电压低于10V以下时，还会出现呼叫、对讲和开锁功能障碍。
检修时，可通过测量主机电源输入接线端子的电压或采用代换电源盒、直接用12V电瓶为主机供电的方法，判断故障范围。
2．呼叫电路常见故障一是对全楼住户均不能呼叫，二是个别住户不能呼叫。
若是对全楼住户均不能呼叫，故障在主机内部的呼叫电路，常见为呼叫电路电源控制电路Q10故障，呼叫振铃产生电路u2及其外围电路故障，振铃信号控制放大电路Q3、Q4故障。
若是个别住户不能呼叫，故障在分机内部或与该分机有关的主机呼叫按键，主机与分机之间的呼叫线断线等。
检修时，可用万用表R×1挡测量主机上该分机呼叫线与地线之间的电阻。
此时测量的是分机内部振铃喇叭与呼叫线的串联电阻，正常时应在几Ω到十几Ω之间，同时分机喇叭应发出“咔咔”的响声。
如果阻值和响声正常，故障在主机内部呼叫电路；如果阻值过大且分机喇叭无响声，故障在分机或分机与主机之间的呼叫线断线。
楼宇对讲机维修—楼宇对讲系统故障分析与维修楼宇对讲机的常见故障主要包括以下几种，整机不工作、不能呼叫、不能对讲、不能开锁等等。
在维修前要找到确切的故障点，可采用追踪故障的方法确定故障部位，明确是主机发生故障，还是个别住户分机发生故障，采取相应的检修措施。
楼宇对讲系统接线图楼宇对讲机维修—电源盒故障维修电源盒常见故障有两种：一是无电压输出，二是输出电压低于正常值。
无电压输出的原因常见为保险丝熔断、降压变压器开路、整流滤波电路损坏、电源盒与主机之间的连接线断线等。
其故障现象是指示灯不亮，整机不工作。
检修时，可通过测量主机电源输入接线端子的电压或采用代换电源盒、直接用12V电瓶为主机供电的方法，判断故障范围。
维修时可以根据情况更换保险丝，接好断线，更换电源箱等。
楼宇对讲机维修—开锁电路故障维修一是全楼住户均不能开锁，二是个别住户不能开锁。
若是全楼住户均不能开锁，故障在主机内部的开锁电路或电控锁中，常见为Q6、Q7开锁电路故障，电控锁与主机之间的开锁线断路，开锁充电电容器C18容量减小或开路等。
若是个别住户不能开锁，故障在分机内部开锁按键或该分机的开锁线断线或接触不良。
如果出现门口机不停开关机现象，需要检查分机号码是否重号或者忘记编号，确认状态线路是否接好。
门口机出现死机时，需要检查电源输出电压是否低于10.5V，如果小于10.5V，需要更换电源箱，如果不是，则须更换门口机。
楼宇对讲机维修—对讲电路故障维修一是全楼住户均不能对讲，二是个别住户不能对讲。
若是全楼住户均不能对讲，故障在主机内部的对讲电路，常见为对讲电路电源控制电路Q1、Q2故障，对讲电路U1及其外围电路故障，主机与分机之间的送话，受话共用线断线等。
若是个别住户不能对讲，故障在分机内部或该分机送话、受话线断线。
通过追踪功能故障和故障分机，可以准确判断故障部位和故障原因，从而针对主机或者分机采取有效的维修措施。
上述的故障仍不全面，仅供大家参考，具体的维修方法仍需要在了解楼宇系统电路的基础上进行判断实施。
楼宇可视对讲常见的故障及其维修方法一、楼宇对讲常见故障1、整个系统不工作可能原因:查电源两指示灯是否亮；连接到主机或视频分配器上的电源是否接错,或是否有短路情况;处理方法:电源两灯不亮是未通电,正确接好电源线;或接在220输入线上的保险管烧坏,需更换.（备注：A：有楼层平台的楼宇对讲系统：首先检测对讲主机是否正常（检查对讲主机质量及周围的接线），其次检测各电源是否正常（检查电源质量及周围接线）；最后检测各楼层平台是否正常（检查楼层平台质量及周围接线）；B：没有楼层平台的楼宇对讲系统：首先检测对讲主机是否正常（检查对讲主机质量及周围的接线），其次检测各电源是否正常（检查电源质量及周围接线）；最后检测各室内分机是否正常（检查室内分机质量及周围接线），因为这类系统室内分机的质量严重影响到系统的稳定性；）2、可呼叫对讲，但无视频可能原因:查电源到室内机的18V可视电源经过电路有无接错;处理方法:正确接好电源---视频分配器---室内机电源线.（备注：首先检测室内机的视频线，再检测电源，最后考虑室内分机质量）3、不可呼叫对讲，视频能开启但无图象可能原因:查电源有无12V输出,门口机上是否有12V对讲电源输入;处理方法:如无12V输出,更换电源控制板上的保险管,或更换电源；正确接好电源至门口机间的电源线（备注：此类故障主要集中在线路上面，其次是楼宇对讲设备的质量上）4、呼叫无振铃声,但有视频图象,可对讲可能原因：查门口机至分机的1号（注：各厂家的线标号不一样）线路是否接好, 及分机本身是否正常,听筒是否挂好;处理方法：更换一台好的分机看是否正常;若不正常检查接线是否正确;5、输入某住户楼层号、房号后,主机有回铃声但相应分机不响铃可视分机无光栅无图像可能原因：解码器楼层号未编好,解码器上各端子与相应的房号不对应;处理方法：按说明书编好解码器楼层号,并区分好解码器上各端子所代表的房号：将连接线正确插上。
二、楼宇对讲常见故障-不能开门1、所有用户均不能开门可能原因：查门口机至电源,门口机至电锁接线是否接好；查开门线路是否接好(直按式系统2号线，数码式3号线)（至电控锁的开门线是2芯线，建议使用0.5平方毫米的护套线，对于开门线的标注各厂家略有不同，没有统一标准）;处理方法:（首先）按接线图正确接好传输线，（并可现场）使用密码开门方式开门测试，若能打开电锁,证明门口机至电锁通道（没问题），门口机至电源通道正常；主线至解码器线路户不能开门（下议）；备注：A、防震接线：多数楼宇对讲采用接线柱或螺丝压接线，防震也是一个关键，部份工程商将对讲主机装于活动的门上，经常随门的开与关而发生震动，这类的问题一般出现在因震动而发生的接触不良；其次是因线路没有处理好，在开与关门时，线路被夹断；不管将对讲主机装于何处，防震及接线一定要处理好，本人建议将对讲主机装于固定死的门上或墙面；B、开门线方式：多数楼宇对讲的开门线（至电控锁线）是从对讲主机接到电控锁上的，这类的接线方式好处多，牢固并可防破坏、开门信号稳定；但也有部份楼宇对讲的开门线是另一种接线，即从对讲主机处接三芯线到系统电源上，再从电源上接两芯线至电控锁上，而一般的楼宇对讲电源都不可能装于门上（多数暗装于门附近的墙面等处），这类的开门问题就可能出现在三个方面：对讲主机、电源、开门线路（现在的电控锁质量较稳定，很少有问题的，所于图略不计），依据本人的经验，又主要集中在电源与开门线上面，遇这类接线，请首先检查这段开门线路，其次考虑更换电源测试，最后才考虑对讲主机，而且这类的接线不善于破坏；）2、部分用户不能开门可能原因：查开门线有无接错或接触不良(数码式系统:分机至解码器的3号线;直按式:查分机至门口机2号线)及分机本身是否正常;处理方法：用替换方式换一台好机看是否正常，若不正常检查接线是否接错。
收藏楼宇对讲系统电路分析与维修楼宇对讲系统电路分析与维修楼宇对讲系统电路分析与维修不少小区的住户，为开启防盗门方便，设有楼宇对讲系统。
由于楼宇对讲系统大多不提供电路图，给楼宇系统的维修造成困难，笔者维修了几套楼宇对讲系统，弄清楚了系统工作原理，对照电路板实物，画出其电路原理图和接线图，并对其工作原理进行简要分析，供维修时参考。
一、楼宇系统的结构常见的楼宇对讲系统有直按式对讲系统、数字式对讲系统、可视式对讲系统三类。
楼宇对讲系统的结构如图 1 所示，由主机、分机(每户一个分机，图中只象征性画出两个分机)、电控锁、电源盒和连接系统五部分构成。
整个对讲系统的工作过程是：电源盒为主机提供电源，内部设有降压充电电路和电瓶，将市电降压、整流、滤波后，向电瓶充电，市电停电时由电瓶提供电源。
主机是整个系统的核心，内部设有电源控制电路、呼叫电路、对讲电路、视频电路、开锁电路等，通过呼叫线、送话线、受话线、视频线、开锁线、地线等连接线与用户分机连接。
来客要进入楼内，先按防盗门主机上的用户编号按键，该住户分机的振铃响起，住户摘机后通过对讲系统和视频系统对来人进行确认，然后按开锁键，使主机上的开锁电路动作，将防盗门的电控锁打开。
1．直按式对讲系统主机上每个住户设置一个呼叫按键，每个按键通过呼叫线与相对应的住户连接，如图 1 所示。
直接按该住户呼叫键即可直接呼叫住户，直观好用，但无保密功能。
该类楼宇对讲系统的连接系统，除了送话线、受话线、开锁线、地线四根共用线外，每个住户需要一根呼叫连接线，如该楼有 20 个住户，则需要 20 根呼叫线。
该类呼叫系统主机成本较低，但连接系统成本较高，且电路连接线较多，连接复杂。
2．数码式对讲系统主机上设置 0～9 十个数字按键，内置编码识别系统，每个住户设置一组数字编码，输入该住户的密码，才能呼叫该户，如果不知道该户编码，无法呼叫，具有一定的保密功能，避免用户被无故打扰。
该类对讲系统全部用户通过一根呼叫共用线即可与主机连接，输入数字后，编码系统识别后呼叫相应的用户。
该类楼宇对讲系统主机成本较高，但连接系统连接线少，成本低，只需呼叫线、送话线、受话线、开锁线、地线五根共用线。
3．可视对讲系统可视对讲系统分直按式可视对讲系统和数码式可视对讲系统，除主机上设置摄像、分机上设置显像器材外，系统连接在上述 1、2 类连接线的基础上，还需增加视频信号连接线或视频放大器，每个用户还需增加一个视频显示用的小电源。
本文介绍的立林 JB-220V 楼宇对讲系统，其主机电路将送话信号并入开锁电路中，其接线系统中送话和开锁共用一根线，减少了一根接线。
二、楼宇对讲系统电路分析图 2 是笔者根据实物绘制的厦门立林电子有限公司生产的“立林 JB-220v 楼宇对讲系统”的电路图，该系统为直按式对讲系统，由主机电路、电源盒、电控锁、住户分机(每户一个分机，图中只画出一个分机电路)、连接系统构成。
主机内部由呼叫电路、对讲电路、开锁电路和面板照明电路四部分组成。
1．呼叫电路呼叫电路由呼叫电源控制电路、呼叫振铃产生电路、振铃信号控制放大电路构成。
呼叫电源控制电路由 Q10(C9015)及其外围元件构成。
不按主机面板上的呼叫键时，Q10 的基极为高电位，PNP 管 Q10 截止，不向呼叫电路供电，呼叫振铃产生电路 U2(TC4069)各脚电压和振铃信号控制电路 Q3(C9015)各极电压均为 0V，振铃信号放大电路 Q4(C9013)也处于截止状态，呼叫电路均停止工作；当按下主机面板上的呼叫键时， Q10 的基极降低，Q10 导通，通过 R30、C22 滤波向呼叫振铃产生电路 u2 提供电源，同时 Q3、Q4 也获电导通，进入工作状态。
呼叫振铃产生电路由 u2、Q5(C9014)及其外围元件构成。
u2 内部由 6 反相器构成，第 1、2 两个反相器与外围元件 C21、R15、R16 构成音频振荡电路，产生鸣叫声的基准频率，调整 c21 可改变振荡频率的高低，改变鸣叫音调；U2 内部的第 4、5 两个反相器与外围元件 R19、R20、C19、C20 组成超低频振荡电路，改变 c19、C20 可改变其振荡频率，振荡后的超低频信号经第 6 反相器放大倒相后通过 Q5 送到第 1、 2 反相器振荡电路，对第 1、2 反相器产生的连续音频信号进行调制，使之变为间断的振铃声。
呼叫振荡电路产生的振铃信号，经 u2 内部第 3 反相器放大倒相后，从⑧脚输出，经过振铃信号控制电路 Q3，将振铃信号送到放大电路 Q4 的基极，并为 Q4 提供偏置电压。
振铃信号经 Q4 放大后，经主机面板上的被按下的按键和连接系统的呼叫线送到该按键对应的住户分机，使分机内部的喇叭产生振铃声，完成呼叫过程。
2．对讲电路对讲电路由对讲电源控制电路 Ql 和对讲放大电路两部分构成。
对讲电源控制电路由 Ql(C9012)、 Q2(C9014)和其外围元件构成。
Q1 为电源开关控制管，Q2 为电源电压检测管。
当电源盒提供的 12V 电压正常时，将 Q2 基极的稳压管 zDl 击穿，通过 R1 向 Q2 提供偏置电压，Q2 饱和导通，将 Q1 的基极电位拉低，使 PNP 开关管 Q1 导通，其集电极向对讲电路提供 11V 的电源，一方面通过 R34 加到主机对讲电路 U1(TDA2822M)的②脚，另一方面通过 R5 向住户分机提供电源。
同时 Q1 的集电极电压还通过 R4 将 ZD2 击穿，补充 Q2 的偏置电压，使 Q2 进一步饱和，Q1 可靠的导通。
当电源盒发生故障，提供的电压过低时，无法击穿 ZD1 和 ZD2，Q2 截止，Q1 也截止，将对讲电路的电源切断。
对讲放大电路由主机和分机两部分构成。
主机内部的 ul 是对讲电路的核心，u1 内部由两个独立的放大电路构成，其中⑦、⑧、①脚内部的放大器为送话放大电路，⑥、⑤、③脚内部的放大器为受话放大电路。
用户昕到呼叫振铃声后，摘下分机，使分机内部的挂机开关 s1 的两个开关由挂机的断开状态变为接通状态，将受话线和送话／开锁线与分机接通。
其中受话线上的 10．5V 电压加到 Q1(C9014)话筒放大电路并进入工作状态，住户通过话筒受话询问来人信息，受话信号经 Ql 放大后通过受话线送到主机。
受话信号在主机内部通过C12、R10 送到 u1 的⑥脚，经内部受话放大电路放大后，从③脚输出，经 C8 送到主机内的喇叭，发出询问声音。
来人听到询问声音后，回答住户的询问，通过主机内部的话筒变为音频信号电压，经 C14 送到 u1 的⑦脚，经内部送话放大器放大后，从①脚输出，通过 c5、c6 加到送话／开锁线上，送到住户分机的听筒上，完成通话对讲过程。
3．开锁电路开锁电路由 Q7(C9014)、Q6(C9014)和继电器 JZC-7FF 构成。
待机状态下，Q6 基极为高电平 0．7V 而饱和导通，集电极为低电平 0V，Q7 基极无偏置电压而截止，继电器触点释放断开，电控锁两端无电压。
当住户通过对讲系统确认来人的身份后，确定可以打开防盗门时，按下分机的开锁键 S2，将送话／开锁线分机的一端对地短路，由于此时为摘机状态，s1 的两个开关闭合，使主机上接送话／开锁线的一端变为低电平，该低电平通过 R24、R25、D3 将 Q6 的基极电压拉低，使 Q6 由原来的饱和导通变为截止，其集电极电压由原来的低电平 0V 变为高电平 12V，并向耦合电容 C18 充电，C18 的充电电流向 Q7 的基极提供偏置电压，Q7 瞬间导通，继电器动作，触点吸合导通，通过开锁线将高电平加到电控锁上，打开门锁。
4．面板照明电路该电路由 Q8(C9015)、Q9(C9012)和光敏电阻 R33、偏置电阻 R3l 构成，自动控制主机按键面板照明。
白天有光照时光敏电阻 R33 的阻值较大，Q9、Q8 均截止，不向面板上的发光二极管提供电压；夜间无光照时，光敏电阻 R33 的阻值变小，为 Q9 的基极提供偏置电流，Q9 和 Q8 均导通，为面板上的发光二极管提供电压，12 只发光二极管发光，向面板提供夜间照明，便于来人操作。
三、故障维修楼宇对讲系统的故障，常见为整机不工作，不能呼叫，不能对讲，不能开锁等。
检修时要分清是全部发生同类故障，还是个别住户分机发生故障，可采用追踪功能故障和追踪故障分机的方法，确定故障部位。
追踪功能故障的方法，就是哪个功能失效，就检修哪个电路。
即呼叫电路有故障，就检测呼叫电路；全部功能出现故障，就检修电源电路和接线系统的共用部分，特别是地线。
追踪故障分机的方法，就是哪个住户分机发生故障，就检修该分机或与该分机有关的连接系统接线和呼叫电路。
1．电源盒常见故障电源盒常见故障：一是无电压输出，二是输出电压低于正常值。
无电压输出的原因常见为保险丝熔断、降压变压器开路、整流滤波电路损坏、电源盒与主机之间的连接线断线等。
其故障现象是指示灯不亮，整机不工作。
输出电压低于正常值的原因常见为滤波电容失效、电瓶老化漏电等。
其故障现象是指示灯点亮，整机勉强工作，同时伴有交流声、振铃和对讲声音减小等故障。
当电源盒输出电压低于 10V 以下时，还会出现呼叫、对讲和开锁功能障碍。
检修时，可通过测量主机电源输入接线端子的电压或采用代换电源盒、直接用 12V 电瓶为主机供电的方法，判断故障范围。
2．呼叫电路常见故障一是对全楼住户均不能呼叫，二是个别住户不能呼叫。
若是对全楼住户均不能呼叫，故障在主机内部的呼叫电路，常见为呼叫电路电源控制电路 Q10 故障，呼叫振铃产生电路 u2 及其外围电路故障，振铃信号控制放大电路Q3、Q4 故障。
若是个别住户不能呼叫，故障在分机内部或与该分机有关的主机呼叫按键，主机与分机之间的呼叫线断线等。
检修时，可用万用表R×1 挡测量主机上该分机呼叫线与地线之间的电阻。
此时测量的是分机内部振铃喇叭与呼叫线的串联电阻，正常时应在几到十几之间，同时分机喇叭应发出“咔咔”的响声。
如果阻值和响声正常，故障在主机内部呼叫电路；如果阻值过大且分机喇叭无响声，故障在分机或分机与主机之间的呼叫线断线。
可采取将收音机或录音机的喇叭线接到主机上该住户的呼叫线上，打开收音机或录音机，根据该分机是否收到伴音来判断故障范围。
如果判断故障在主机内部呼叫电路，可通过测量呼叫电路电压的方法做进一步判断，图 2 中所标注的呼叫电路电压，是在按住面板上的呼叫键，呼叫电路进入工作状态的情况下测得的，不按呼叫键时，由于呼叫电源控制电路 Q10 截止，呼叫电路中 Q10 发射极、基极、Q4 集电极为 11．5V 外，其它标注点电压均为 0V。
3．对讲电路常见故障一是全楼住户均不能对讲，二是个别住户不能对讲。
若是全楼住户均不能对讲，故障在主机内部的对讲电路，常见为对讲电路电源控制电路 Q1、Q2 故障，对讲电路 U1 及其外围电路故障，主机与分机之间的送话，受话共用线断线等。
