快速原型技术试题及重点复习

试卷3.快速成型技术的主要优点包括成本低，制造速度快，环保节能，适用于新产品开发和单间零件生产等4.光固化树脂成型（SLA）的成型效率主要与扫描速度，扫描间隙，激光功率等因素有关5.也被称为：3D打印，增材制造；6.选择性激光烧结成型工艺（SLS）可成型的材料包括塑料，陶瓷，金属等；7.选择性激光烧结成型工艺（SLS）工艺参数主要包括分层厚度，扫描速度，体积成型率，聚焦光斑直径等；8.快速成型过程总体上分为三个步骤，包括：数据前处理，分层叠加成型（自由成型），后处理；9.快速成型技术的特点主要包括原型的复制性、互换性高，加工周期短，成本低，高度技术集成等；10.快速成型技术的未来发展趋势包括：开发性能好的快速成型材料，改善快速成形系统的可靠性，提高其生产率和制作大件能力，优化设备结构，开发新的成形能源，快速成形方法和工艺的改进和创新，提高网络化服务的研究力度，实现远程控制等；11.光固化快速成型工艺中，其中前处理施加支撑工艺需要添加支撑结构，支撑结构的主要作用是防止翘曲变形，作为支撑保证形状；二、术语解释1.STL数据模型是由3D SYSTEMS 公司于1988 年制定的一个接口协议，是一种为快速原型制造技术服务的三维图形文件格式。

STL 文件由多个三角形面片的定义组成，每个三角形面片的定义包括三角形各个定点的三维坐标及三角形面片的法矢量。

stl 文件是在计算机图形应用系统中，用于表示三角形网格的一种文件格式。

它的文件格式非常简单，应用很广泛。

STL是最多快速原型系统所应用的标准文件类型。

STL是用三角网格来表现3D CAD模型。

STL只能用来表示封闭的面或者体，stl文件有两种：一种是ASCII明码格式，另一种是二进制格式。

2.快速成型精度包括哪几部分原型的精度一般包括形状精度，尺寸精度和表面精度，即光固化成型件在形状、尺寸和表面相互位置三个方面与设计要求的符合程度。

形状误差主要有：翘曲、扭曲变形、椭圆度误差及局部缺陷等；尺寸误差是指成型件与CAD模型相比，在x、y、z三个方向上尺寸相差值；表面精度主要包括由叠层累加产生的台阶误差及表面粗糙度等。

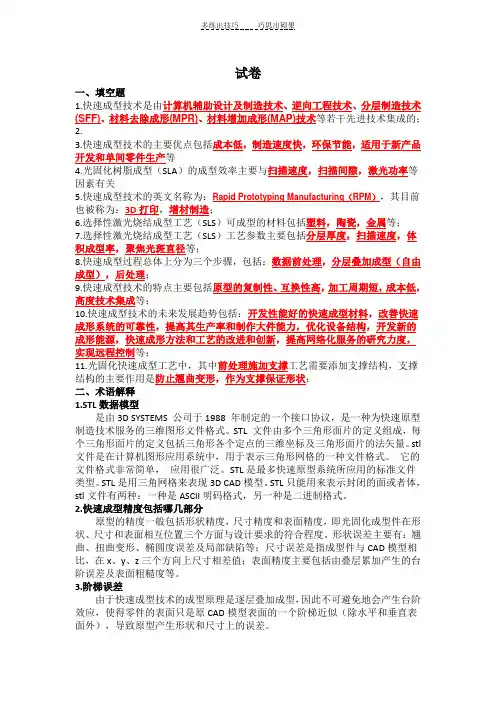

试卷一、填空题1.快速成型技术是由计算机辅助设计及制造技术、逆向工程技术、分层制造技术(SFF)、材料去除成形(MPR)、材料增加成形(MAP)技术等若干先进技术集成的；2.3.快速成型技术的主要优点包括成本低，制造速度快，环保节能，适用于新产品开发和单间零件生产等4.光固化树脂成型（SLA）的成型效率主要与扫描速度，扫描间隙，激光功率等因素有关5.快速成型技术的英文名称为：Rapid Prototyping Manufacturing（RPM），其目前也被称为：3D打印，增材制造；6.选择性激光烧结成型工艺（SLS）可成型的材料包括塑料，陶瓷，金属等；7.选择性激光烧结成型工艺（SLS）工艺参数主要包括分层厚度，扫描速度，体积成型率，聚焦光斑直径等；8.快速成型过程总体上分为三个步骤，包括：数据前处理，分层叠加成型（自由成型），后处理；9.快速成型技术的特点主要包括原型的复制性、互换性高，加工周期短，成本低，高度技术集成等；10.快速成型技术的未来发展趋势包括：开发性能好的快速成型材料，改善快速成形系统的可靠性，提高其生产率和制作大件能力，优化设备结构，开发新的成形能源，快速成形方法和工艺的改进和创新，提高网络化服务的研究力度，实现远程控制等；11.光固化快速成型工艺中，其中前处理施加支撑工艺需要添加支撑结构，支撑结构的主要作用是防止翘曲变形，作为支撑保证形状；二、术语解释1.STL数据模型是由3D SYSTEMS 公司于1988 年制定的一个接口协议，是一种为快速原型制造技术服务的三维图形文件格式。

STL 文件由多个三角形面片的定义组成，每个三角形面片的定义包括三角形各个定点的三维坐标及三角形面片的法矢量。

stl 文件是在计算机图形应用系统中，用于表示三角形网格的一种文件格式。

它的文件格式非常简单，应用很广泛。

STL是最多快速原型系统所应用的标准文件类型。

STL是用三角网格来表现3D CAD模型。

先进制造技术复习题一、填空题1．先进制造技术包含主体技术群、支撑技术群和制造技术环境三个技术群。

2．先进制造基础技术的特点除了保证优质、高效、低耗外，还应包括无污染。

3．微细加工中的三束加工是指电子束，离子束，激光束。

4.绿色制造技术是指在保证产品的功能、质量、成本的前提下，综合考虑环境影响和资源效率的现代制造模式。

5.超高速机床主轴的结构常采用交流伺服电动机内置式集成结构，这种主轴通常被称为空气轴承主轴。

6.快速原型制造常用的工艺方法光固化成形，叠层实体制造，选择性激光烧结，熔融沉积制造。

7.虚拟制造技术是以信息技术、仿真技术、虚拟现实技术为支持，在产品设计或制造系统的物理实现之前，就能使人体会或感受到未来产品的性能或者制造系统的状态，从而可以作出前瞻性的决策与优化实施方案。

8.大规模集成电路的微细制作方法有外延生长，氧化，光刻，选择扩散，真空镀膜。

9.优化设计的两个前提条件以数学规划为理论基础，以计算机为基础。

10.快速原型制造技术的熔丝沉积成形法通常采用的原材料是热塑性材料。

，和绿色1．高速加工机床的进给系统机构大多采用（a）a.直线电机b.滑动丝杠传动机构c.摩擦传动机构2．机床进给伺服系统常用的检测角位移的原件是（d）a.感应同步器；b.光栅；c.容栅；d.脉冲编码器3.ERP的含义是（c）a.制造资源计划b.物料需求计划c.企业资源计划d.产品数据管理4．下列哪种说法不符合绿色制造的的思想（c）a.对生态环境无害b.资源利用率高，能源消耗低c.为企业创造利润5．计算机集成制造技术强调（c）a.企业的经营管理b.企业的虚拟制造c.企业的功能集成6．FMS非常适合（c）a.大批大量生产方式b.品种单一、中等批量生产方式c.多品种、变批量生产方式7．在进行纳米级测量非导体的零件表面形貌时，常采用的测量仪器为（c）a.光学显微镜b.扫描隧道显微镜c.原子力显微镜8.光刻加工的工艺过程为：（c）a.①氧化②沉积③曝光④显影⑤还原⑦清洗b.①氧化②涂胶③曝光④显影⑤去胶⑦扩散c.①氧化②涂胶③曝光④显影⑤去胶⑦还原9.光刻加工采用的曝光技术中具有最高分辨率的是（c）a.电子束曝光技术b.离子束曝光技术c.X射线曝光技术10.硅微体刻蚀加工和硅微面刻蚀加工的区别在于（a）a.体刻蚀加工对基体材料进行加工，而面刻蚀加工不对衬底材料进行加工；b.体刻蚀加工不对基体材料进行加工，而面刻蚀加工对衬底材料进行加工；c.体刻蚀加工可获得高纵横比的结构，而面刻蚀加工只能获得较低纵横比的结构；11.工业机器人有多种分类方式，下列不属于按驱动方式分类的是（d）a.气压传动机器人;b.液压传动机器人;c.电器传动机器人;d.智能机器人；12.在进行纳米级测量两个导体的表面形貌时，常采用的测量仪器为（b）a.电镜b.扫描隧道显微镜c.图像处理技术13.微细加工技术中的刻蚀工艺可分为下列哪两种（b）a离子束刻蚀、激光刻蚀b.干法刻蚀、湿法刻蚀c.溅射加工、直写加工14.衡量机器人技术水平的主要指标是（a）a.自由度b.工作空间c.提取重力d.运动速度15.a.集中控制方式b.主从控制方式c.分散控制方式d.点位式16.CIMS的两个支撑子系统是（c）a.工程设计自动化子系统、管理信息子系统；b.制造自动化子系统、质量保证子系统c.计算机网络子系统、数据库子系统17.下列不是制造自动化分系统的是(a)1、先进制造技术的概念先进制造技术是制造业不断吸收机械、电子、信息（计算机与通信、控制理论、人工智能等）、能源及现代系统管理等方面的成果，并将其综合应用于产品设计、制造、检测、管理、销售、使用、服务乃至回收的全过程，以实现优质、高效、低耗、清洁灵活生产，提高对动态多变的产品市场的适应能力和竞争能力的制造技术的总称。

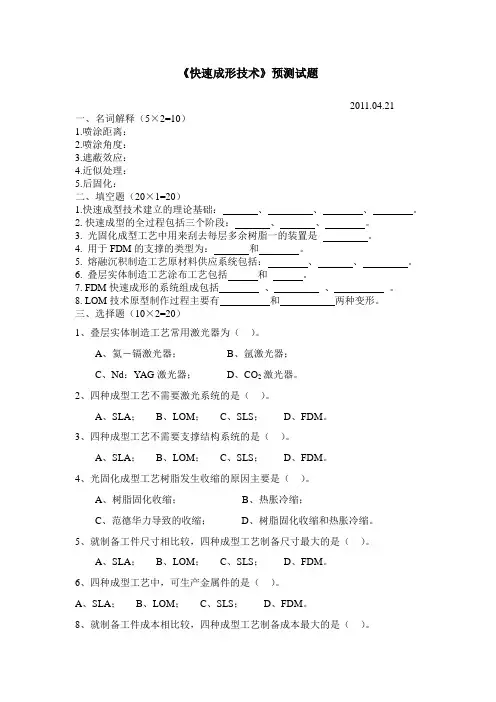

《快速成形技术》预测试题2011.04.21一、名词解释（5×2=10）1.喷涂距离：2.喷涂角度：3.遮蔽效应：4.近似处理：5.后固化：二、填空题（20×1=20）1.快速成型技术建立的理论基础：、、、。

2.快速成型的全过程包括三个阶段：、、。

3.光固化成型工艺中用来刮去每层多余树脂一的装置是。

4.用于FDM的支撑的类型为：和。

5.熔融沉积制造工艺原材料供应系统包括：、、。

6.叠层实体制造工艺涂布工艺包括和。

7. FDM快速成形的系统组成包括、、。

8. LOM技术原型制作过程主要有和两种变形。

三、选择题（10×2=20）1、叠层实体制造工艺常用激光器为（）。

A、氦－镉激光器；B、氩激光器；C、Nd：YAG激光器；D、CO2激光器。

2、四种成型工艺不需要激光系统的是（）。

A、SLA；B、LOM；C、SLS；D、FDM。

3、四种成型工艺不需要支撑结构系统的是（）。

A、SLA；B、LOM；C、SLS；D、FDM。

4、光固化成型工艺树脂发生收缩的原因主要是（）。

A、树脂固化收缩；B、热胀冷缩；C、范德华力导致的收缩；D、树脂固化收缩和热胀冷缩。

5、就制备工件尺寸相比较，四种成型工艺制备尺寸最大的是（）。

A、SLA；B、LOM；C、SLS；D、FDM。

6、四种成型工艺中，可生产金属件的是（）。

A、SLA；B、LOM；C、SLS；D、FDM。

8、就制备工件成本相比较，四种成型工艺制备成本最大的是（）。

A、SLA；B、LOM；C、SLS；D、FDM。

9、在电弧喷涂工艺中喷涂角度最佳的是（）。

A、0°；B、45°；C、90°；D、180°。

10、下列模具制造工艺中，只能生产塑料件的工艺是（）。

A、环氧树脂工艺；B、硅橡胶模具制造工艺；C、电弧喷涂工艺；D、低熔点金属模工艺。

四、判断并改错（10×1.5=15）1、SLS周期长是因为有预热段和后冷却时间。

合⼯⼤快速原型课后复习题及解答第⼆章光固化快速成型⼯艺1 ．叙述光固化快速成型的原理。

氦－镉激光器或氩离⼦激光器发出的紫外激光束在控制系统的控制下按零件的各分层截⾯信息在光敏树脂表⾯进⾏逐点扫描，使被扫描区域的树脂薄层产⽣光聚合反应⽽固化，形成零件的⼀个薄层。

⼀层固化完毕后，⼯作台下移⼀个层厚的距离，以使在原先固化好的树脂表⾯再敷上⼀层新的液态树脂，刮板将粘度较⼤的树脂液⾯刮平，然后进⾏下⼀层的扫描加⼯，新固化的⼀层牢固地粘结在前⼀层上，如此重复直⾄整个零件制造完毕，得到⼀个三维实体原型。

2 ．光固化快速成型的特点有哪些？优点：（1）成型过程⾃动化程度⾼；（2）尺⼨精度⾼；（3）优良的表⾯质量；（4）可以制作结构⼗分复杂的模型、尺⼨⽐较精细的模型；（5）可以直接制作⾯向熔模精密铸造的具有中空结构的消失型；（6）制作的原型可以⼀定程度地替代塑料件。

缺点：（1）制件易变形，成型过程中材料发⽣物理和化学变化；（2）较脆，易断裂性能尚不如常⽤的⼯业塑料；（3）设备运转及维护成本较⾼，液态树脂材料和激光器的价格较⾼；（4）使⽤的材料较少，⽬前可⽤的材料主要为感光性的液态树脂材料；（5）液态树脂有⽓味和毒性，并且需要避光保护，以防⽌提前发⽣聚合反应，选择时有局限性；（6）需要⼆次固化3．光固化材料的优点有哪些？光固化树脂主要分为⼏⼤类？优点：（1）固化快（2）不需要加热（3）可配成⽆溶剂产品（4）节省能量。

（5）可使⽤单组分，⽆配置问题，使⽤周期长。

（6）可以实现⾃动化操作及固化，提⾼⽣产的⾃动化程度，从⽽提⾼⽣产效率和经济效益。

分类：(1)⾃由基光固化树脂(2)阳离⼦光固(3)混杂型光固化树脂4．光固化成型⼯艺过程主要分为⼏个阶段，其后处理⼯艺过程包括哪些基本步骤？阶段：前处理、原型制作和后处理三个阶段。

后处理步骤：（1）原型叠层制作结束后，⼯作台升出液⾯，停留5~10min（晾⼲）；（2）将原型和⼯作台⼀起斜放景⼲，并将其浸⼊丙酮、酒精等清洗液中，搅动并刷掉残留的⽓泡，45min后放⼊⽔池中清洗⼯作台；（3）由外向内从⼯作台上取下原型，并去除⽀撑结构；（4）再次清洗后置于紫外烘箱中进⾏整体后固化。

绝密★启用前学院201 -20 学年第 学期期末考试201 级 专业（本科或专科）《原型设计》试卷A （或B 、C ）一、单项选择题(本大题共15小题，每小题2分，共30分) 1、在安装Axure RP 8软件时必须要做的第一步是（ ） A 、勾选I Agree B 、选Back C 、选Next D 、选Cancel2、下列选项中不属于Axure RP 8内建元件的是（ ）。

A 、按钮B 、 图片C 、导航栏D 、下拉式菜单3、Axure RP 8软件中用来创建和管理项目页面的诗下列哪项（ ）。

A 、母版窗口B 、检查窗口C 、页面窗口D 、部件窗口 4、下列不是Axure RP 8部件窗口默认的3类部件的是（ ）。

A 、线框图部件 B 、自定义部件 C 、菜单图部件 D 、流程图部件 5、 下面选项中不属于Axure RP 8元件库种类的是（ ）。

A 、基本元件B 、表单元件 C 、标记元件 D 、交互元件 6、用户可以将项目中多次出现被使用的内容制作成（ ）。

A 、检视B 、元件C 、交互D 母版7、 Axure RP8没有以下哪种Axure 的核心功能？（ ） A 、原型 B 、交互 C 、协作 D 、草图 8、Axure RP8的文件格式不包含下列哪种格式（ ） A 、rp B 、rplib C 、java D 、rpprj9、在Axure RP8原型设计中产生的动态效果的基本元件是（ ）A 、矩形元件B 、标签元件C 、内联框元件D 、动态面板元件 10、下面选项中不属于Axure RP 8元件库种类的是（ ）。

A 、基本元件 B 、表单元件 C 、交互元件 D 、标记元件11、在Axure RP 8中还有一种逻辑运算符（ ），表示不是，它能够将表达式结果取反。

A 、 ！B 、=C 、+D 、!=12、当需要同时为多个case 改变条件判断关系时，可以在相应的case 名称上单击鼠标右键，选择（ ）选项即可。
