湿膜测厚仪的原理及适用

膜厚测试仪测试介绍
膜厚测试仪是一种用于测量涂覆在物体表面的膜层的厚度的仪器。

它
可以快速、准确地测量各种材料的膜层厚度，包括涂料、涂层、陶瓷、塑
料和金属等。

膜厚测试仪的主要原理是通过测量膜层与基底的界面之间的
干涉信号来确定膜层的厚度。

膜厚测试仪通常包括一个光源、一个反射镜和一个检测器。

光源产生
一束光线，经过反射镜后照射到待测样品的表面上。

一部分光线会被样品
的表面反射，形成反射光；另一部分光线会穿过膜层并与基底的界面发生
干涉，形成透射光。

透射光和反射光会重新汇集到检测器上，检测器会将
光信号转化为电信号进行处理。

为了获得准确的测量结果，膜厚测试仪通常需要进行一些校准和调整。

首先，需要校准仪器的零点，即在没有任何膜层的基准样品上进行零点校准。

然后，需要调整光源和检测器以确保光入射和光检测的准确性。

最后，进行测量时需要选择适当的参数，如光源强度、角度和测量时间等。

总之，膜厚测试仪是一种用于测量涂覆在物体表面的膜层厚度的仪器。

它基于光学干涉原理，通过测量干涉条纹的特征来确定膜层的厚度。

膜厚
测试仪具有快速、准确、非破坏性的优点，广泛应用于材料研究、质量控
制和品质检验等领域。

漆膜测厚仪原理1. 漆膜测厚仪的基本原理介绍漆膜测厚仪是一种专门用于测量物体表面涂层（如漆膜、镀膜等）厚度的仪器。

它通过测定物体表面的电磁信号的变化来确定涂层的厚度。

2. 电磁感应原理漆膜测厚仪的原理基于电磁感应。

当漆膜测厚仪的传感器靠近物体表面时，传感器发射出射频信号。

射频信号通过涂层（漆膜）后经过反射，返回到传感器中。

3. 相移法原理漆膜测厚仪通常采用相移法来测量涂层厚度。

相移法是一种基于相位测量的方法，通过测量射频信号的相位变化来推断涂层的厚度。

3.1 基本原理相移法基于射频信号在涂层中传播时会发生相位变化的事实。

当射频信号穿过涂层时，由于涂层的存在，信号会被相移。

这个相移量与涂层的厚度成正比。

3.2 测量步骤使用漆膜测厚仪进行测量时，通常需要进行以下步骤：1.将漆膜测厚仪的传感器对准待测物体表面。

2.激发射频信号，并接收反射信号。

3.测量射频信号的相位变化。

4.根据相位变化计算出涂层的厚度。

4. 频率法原理除了相移法，漆膜测厚仪也可以使用频率法来测量涂层的厚度。

频率法是通过测量射频信号的频率变化来计算涂层厚度。

4.1 基本原理频率法通过测量射频信号在涂层中传播的时间和涂层的速度来推断涂层的厚度。

当射频信号穿过涂层时，会被延迟一段时间，这个延迟时间与涂层的厚度成正比。

4.2 测量步骤使用漆膜测厚仪进行测量时，使用频率法需要进行以下步骤：1.将漆膜测厚仪的传感器对准待测物体表面。

2.激发射频信号，并接收反射信号。

3.测量射频信号的频率变化。

4.根据频率变化计算出涂层的厚度。

5. 使用漆膜测厚仪的注意事项在使用漆膜测厚仪时，需要注意以下事项：1.确保传感器与物体表面的贴合度良好，以防止外界干扰和测量误差。

2.在测量前，检查传感器的校准状态，并进行必要的校准调整。

3.根据实际情况选择相移法或频率法进行测量，以获得准确的测量结果。

4.注意避免涂层表面有污物、氧化层等影响测量的因素，以确保测量结果准确可靠。

涂层测厚仪的测量原理是怎样的呢磁性法是通过磁感应原理来测量涂层厚度的方法。

其原理是根据涂层的磁性和非磁性的差异，利用磁感应来判断涂层的厚度。

在测量时，将涂层测厚仪贴附在被测物体上，仪器会通过发射磁场进入涂层。

当磁感应线穿过涂层到达基底体时，磁场的强度会发生改变。

仪器会测量磁场的变化并进行计算，从而得出涂层的厚度。

磁性法测量涂层厚度的优点是：可以用于测量金属和非金属的涂层，测量速度快，适用范围广。

但磁性法存在一些局限性，如无法测量非磁性的涂层、无法测量两层涂层之间的间隙以及无法测量带有磁性杂质的涂层。

无损超声波法是通过发射超声波来测量涂层厚度的方法。

当超声波从一个介质进入另一个介质时，会发生反射和折射。

测量仪器会发射超声波，并记录回波信号的到达时间。

根据声波在不同介质中的传播速度差异，可以推算出涂层的厚度。

无损超声波法测量涂层厚度的优点是：可以测量涂层和基体之间的界面的位置以及多层涂层的厚度，线性精度高，测量结果准确可靠。

但无损超声波法也存在一些限制，如对材料的声速和密度要求较高，对涂层的表面质量要求较高，以及对测量仪器的操作技术要求较高。

除了磁性法和无损超声波法外，还有其他一些测量原理，如电磁感应法和光学测量法。

电磁感应法是通过感应涂层和基底体之间的电磁感应强度的差异来测量涂层厚度。

光学测量法则是利用光的折射原理测量涂层的厚度。

无论采用哪种测量原理，涂层测厚仪的使用都需要根据实际情况选择适合的方法，并进行正确的操作和校准。

同时，不同原理的测量仪器也有各自的优缺点，需要根据具体需求进行选择。

膜厚仪原理膜厚仪是一种用于测量材料表面薄膜厚度的仪器，它在许多领域都有着广泛的应用，包括光学薄膜、半导体、涂层、纳米材料等。

膜厚仪的原理是基于光学干涉现象，通过测量光波在材料表面反射和透射后的相位差来计算薄膜厚度。

本文将介绍膜厚仪的原理及其应用。

膜厚仪的原理主要基于光的干涉现象。

当一束光波照射到材料表面时，一部分光被反射，一部分光被透射。

在薄膜表面和底部之间形成了多次反射和透射的光波，这些光波之间会产生干涉现象。

通过测量反射和透射光波的相位差，可以计算出薄膜的厚度。

膜厚仪通常采用两种方法来测量薄膜厚度，一种是反射法，另一种是透射法。

在反射法中，膜厚仪通过测量反射光波的相位差来计算薄膜厚度；在透射法中，膜厚仪则是通过测量透射光波的相位差来计算薄膜厚度。

这两种方法都可以准确地测量薄膜的厚度，但适用于不同类型的材料和薄膜。

除了测量薄膜的厚度，膜厚仪还可以用于分析薄膜的光学性质。

通过测量不同波长的光波在薄膜表面的反射和透射情况，可以得到薄膜的折射率、透射率等光学参数。

这些参数对于研究材料的光学性质和应用具有重要意义。

膜厚仪在光学薄膜、半导体、涂层、纳米材料等领域都有着广泛的应用。

在光学薄膜领域，膜厚仪可以用于测量多层膜的厚度和光学性质，对于制备高性能的光学薄膜具有重要意义；在半导体领域，膜厚仪可以用于检测半导体薄膜的厚度和光学性质，对于半导体器件的制备和性能评估具有重要意义；在涂层领域，膜厚仪可以用于测量涂层的厚度和光学性质，对于涂层材料的研发和应用具有重要意义；在纳米材料领域，膜厚仪可以用于测量纳米薄膜的厚度和光学性质，对于纳米材料的研究具有重要意义。

总之，膜厚仪是一种重要的光学测试仪器，它基于光学干涉原理，可以准确地测量材料表面薄膜的厚度和光学性质，广泛应用于光学薄膜、半导体、涂层、纳米材料等领域。

随着材料研究和应用的不断发展，膜厚仪的应用也将得到进一步拓展和深化。

涂层测厚仪工作原理涂层测厚仪是一种用于测量涂层厚度的仪器，广泛应用于汽车、航空航天、建筑等行业。

它的工作原理主要包括电磁感应法、X射线荧光法和激光法等几种。

首先，我们来介绍电磁感应法。

这种测厚仪利用涡流效应来测量涂层厚度。

当仪器的感应线圈靠近被测物体表面时，涡流感应电流将在被测物体中产生。

根据涡流感应电流的大小，仪器可以计算出涂层的厚度。

其次，是X射线荧光法。

这种测厚仪利用X射线照射被测物体表面，被照射的原子会发出特定能量的荧光。

通过测量荧光的能量和强度，仪器可以计算出涂层的厚度。

这种方法通常用于测量金属涂层的厚度。

另外，激光法也是一种常用的测厚原理。

激光测厚仪利用激光束照射到被测物体表面，然后通过接收器接收反射回来的激光，并根据反射激光的时间来计算涂层的厚度。

这种方法适用于测量非金属涂层的厚度，如油漆、塑料等。

无论是哪种原理，涂层测厚仪的工作都离不开精密的传感器和先进的数据处理技术。

传感器的精度和稳定性直接影响着测量的准确性，而数据处理技术的先进程度则决定了仪器的性能优劣。

在使用涂层测厚仪时，我们需要注意一些问题。

首先，要选择合适的测量原理，根据被测物体的材料和涂层类型来选择合适的仪器。

其次，要保证仪器的传感器处于良好的状态，避免受到外界干扰。

最后，要根据仪器的使用说明进行正确的操作，以确保测量结果的准确性。

总的来说，涂层测厚仪通过电磁感应法、X射线荧光法和激光法等原理来测量涂层的厚度，具有广泛的应用前景。

随着材料科学和技术的不断发展，涂层测厚仪的工作原理和性能也将不断得到改进和提升，为各行各业提供更加精准和可靠的涂层厚度测量技服。

薄膜测厚仪原理一、引言薄膜测厚仪是一种用于测量薄膜厚度的仪器，广泛应用于电子、光学、化工等领域。

本文将详细介绍薄膜测厚仪的原理。

二、基本原理薄膜测厚仪的基本原理是通过测量材料表面反射的光线，计算出该材料的厚度。

当光线照射到材料表面时，一部分光线会被反射回来，而另一部分则会穿透材料并被吸收。

通过测量反射光线的强度和角度，可以计算出材料表面的粗糙度和厚度。

三、工作原理1. 入射光束在使用薄膜测厚仪进行测量时，首先需要将入射光束照射到待测物体表面。

入射光束通常由白光或单色激光器产生，并经过一个凸透镜进行聚焦。

2. 反射光束当入射光束照射到待测物体表面时，会产生反射光束。

这些反射光束经过一个凸透镜进行聚焦，并被导入到一个光电二极管中进行检测。

3. 计算厚度通过测量反射光束的强度和角度，可以计算出待测物体表面的粗糙度和厚度。

具体地，当反射光束经过凸透镜后，会形成一个圆锥形的光束，其顶点位于待测物体表面。

根据菲涅尔公式，可以计算出反射光线的强度和角度。

进一步地，通过比较反射光线在空气中和在待测物体中的相位差，可以计算出待测物体的厚度。

四、影响因素1. 入射角度入射角度是影响薄膜测厚仪精确性的重要因素之一。

如果入射角度太小，则会导致反射光线偏离检测器；如果入射角度太大，则会导致反射光线在材料内部发生多次反射而失真。

2. 待测物体材料不同材料对于不同波长的光有不同的吸收率和折射率，这也会影响薄膜测厚仪的精确度。

因此，在进行测量前需要对待测物体的材料进行分析。

3. 光源稳定性光源的稳定性对于薄膜测厚仪的精确度同样非常重要。

如果光源不稳定，则会导致反射光线的强度发生变化，从而影响测量结果。

五、应用领域薄膜测厚仪广泛应用于电子、光学、化工等领域。

在电子领域，薄膜测厚仪可以用于测量半导体芯片中不同层次之间的距离；在光学领域，它可以用于制造高精度透镜和反射镜；在化工领域，它可以用于控制涂层材料的厚度。

六、结论综上所述，薄膜测厚仪是一种通过测量反射光线强度和角度计算出待测物体表面粗糙度和厚度的仪器。

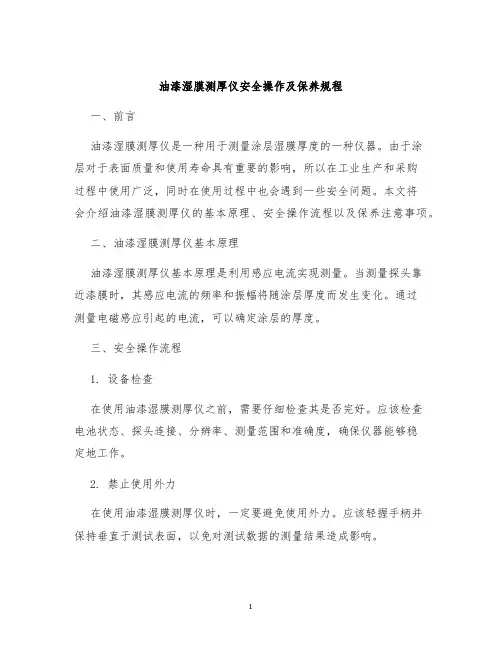

油漆湿膜测厚仪安全操作及保养规程一、前言油漆湿膜测厚仪是一种用于测量涂层湿膜厚度的一种仪器。

由于涂层对于表面质量和使用寿命具有重要的影响，所以在工业生产和采购过程中使用广泛，同时在使用过程中也会遇到一些安全问题。

本文将会介绍油漆湿膜测厚仪的基本原理、安全操作流程以及保养注意事项。

二、油漆湿膜测厚仪基本原理油漆湿膜测厚仪基本原理是利用感应电流实现测量。

当测量探头靠近漆膜时，其感应电流的频率和振幅将随涂层厚度而发生变化。

通过测量电磁感应引起的电流，可以确定涂层的厚度。

三、安全操作流程1. 设备检查在使用油漆湿膜测厚仪之前，需要仔细检查其是否完好。

应该检查电池状态、探头连接、分辨率、测量范围和准确度，确保仪器能够稳定地工作。

2. 禁止使用外力在使用油漆湿膜测厚仪时，一定要避免使用外力。

应该轻握手柄并保持垂直于测试表面，以免对测试数据的测量结果造成影响。

3. 确保环境安全在进行测量之前，应确保测试环境的安全性。

应该避免在极端温度或湿度的环境中使用，以免仪器损坏或产生不适的工作环境。

在测量区域内，应该清理表面上的杂物、污垢和水等物质，以便获得准确的测量结果。

4. 正确使用探头在使用油漆湿膜测厚仪时，应注意正确使用探头。

首先将探头放置在测试表面上，并注意探头之间的距离是否在规定范围内。

然后，要确保探头与测试表面之间没有杂质或泥粘，以便数据记录的准确性。

四、保养注意事项1. 注意存放油漆湿膜测厚仪应该存放在干燥、通风和避光的环境中，避免阳光直射和防潮。

存放时，应将保护皮套套上，避免器材表面刮擦和损坏。

2. 定期清洁油漆湿膜测厚仪用完之后应该及时清洁，避免污垢、杂质等残留在仪器表面上。

清洁时不能使用水或酒精，应使用特定的清洁剂，对仪器进行擦拭清洁。

3. 使用自带电池为保证测量的准确度，油漆湿膜测厚仪应该使用自带电池。

在更换电池时，应选择符合要求的电源，并注意正确安装电池，以免短路或其它问题造成安全隐患。

五、结语通过本文，读者应该已经了解到了油漆湿膜测厚仪的基本原理、安全操作流程以及保养注意事项。

涂层测厚仪原理涂层测厚仪是一种用于测量涂层厚度的仪器，广泛应用于汽车制造、航空航天、建筑等领域。

其原理是利用不同的物理原理来测量涂层的厚度，常见的原理包括磁性感应原理、涡流原理和 X 射线荧光原理。

磁性感应原理是涂层测厚仪常用的原理之一。

根据法拉第电磁感应定律，当涂层测厚仪探头靠近被测物体表面时，涂层中的磁感应强度会发生变化。

通过测量这种变化，可以计算出涂层的厚度。

这种原理适用于测量非磁性涂层在磁性基材上的厚度，如镀锌层、喷涂层等。

涡流原理是另一种常用的测量原理。

当交变电流通过线圈时，会在导体中产生涡流。

涂层测厚仪的探头发射交变电流，涂层中的涡流会对探头产生影响，通过测量这种影响的变化，可以计算出涂层的厚度。

这种原理适用于测量导电性涂层在导电性基材上的厚度，如金属涂层、电镀层等。

X 射线荧光原理是一种非接触式的测量原理。

涂层测厚仪通过发射 X 射线照射被测物体表面，被照射的原子核会产生荧光。

通过测量荧光的能量和强度，可以确定涂层的成分和厚度。

这种原理适用于测量金属涂层、合金涂层等材料的厚度。

除了以上几种原理外，还有一些其他的测量原理，如超声波原理、激光原理等。

不同的原理适用于不同类型的涂层和基材，选择合适的原理对于准确测量涂层厚度至关重要。

总的来说，涂层测厚仪通过测量涂层中某种物理量的变化来确定涂层的厚度。

不同的原理适用于不同的涂层和基材，选择合适的原理可以提高测量的准确性和精度。

在实际使用涂层测厚仪时，需要根据被测涂层的材料和性质选择合适的测量原理，并严格按照操作规程进行操作，以确保测量结果的准确性和可靠性。

涂层测厚仪的原理虽然复杂，但是在实际使用中并不需要用户深入了解每种原理的物理学原理。

只需要根据实际情况选择合适的仪器和测量原理，并严格按照操作规程进行操作，就可以获得准确的涂层厚度测量结果。

希望本文对您了解涂层测厚仪的原理有所帮助。

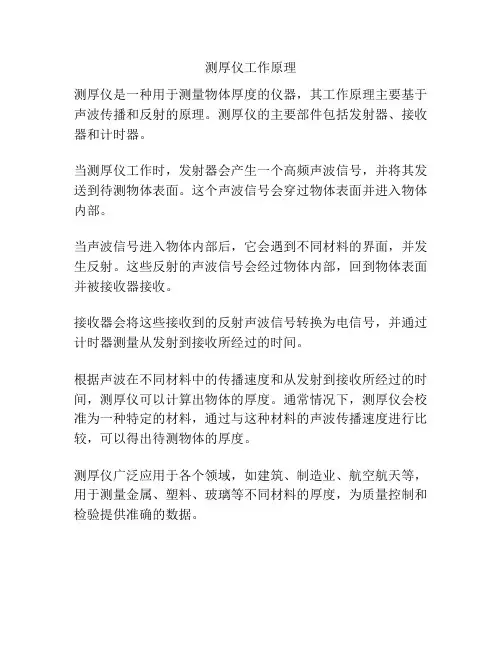

测厚仪工作原理
测厚仪是一种用于测量物体厚度的仪器，其工作原理主要基于声波传播和反射的原理。

测厚仪的主要部件包括发射器、接收器和计时器。

当测厚仪工作时，发射器会产生一个高频声波信号，并将其发送到待测物体表面。

这个声波信号会穿过物体表面并进入物体内部。

当声波信号进入物体内部后，它会遇到不同材料的界面，并发生反射。

这些反射的声波信号会经过物体内部，回到物体表面并被接收器接收。

接收器会将这些接收到的反射声波信号转换为电信号，并通过计时器测量从发射到接收所经过的时间。

根据声波在不同材料中的传播速度和从发射到接收所经过的时间，测厚仪可以计算出物体的厚度。

通常情况下，测厚仪会校准为一种特定的材料，通过与这种材料的声波传播速度进行比较，可以得出待测物体的厚度。

测厚仪广泛应用于各个领域，如建筑、制造业、航空航天等，用于测量金属、塑料、玻璃等不同材料的厚度，为质量控制和检验提供准确的数据。

湿膜测厚规产品名称：欧谱六角湿膜测厚仪∙产地：中国销售：沧州欧谱∙简介：湿膜测厚仪用于对新涂的湿涂层进行快速简易的厚度测量。

只需将仪器伸入湿涂层里，直到接触到底材，从不同的测量点读出厚度值。

∙一、基本简介六角湿膜测厚仪是按照国际标准ISO2808-1974(E)《色漆和清漆—漆膜厚度的测定》的要求而设计制造，主要用于测定涂漆表面湿膜的厚度并可大致估计膜干时的大致厚度，该仪器既可用在实验室又可用于生产控制。

测量色漆、清漆等各种涂料在施工时涂层厚度的工具。

各种涂料施工后，立即将湿膜测厚仪稳定垂直地放在平整的工件涂层表面。

立即可测得涂层厚度。

对于新涂装的涂料进行湿膜厚度的测量足非常重要的。

一方面，湿膜厚度影响产品的涂装质量，另一方面过厚的涂装将会很昂贵。

按照不同的施工方法，建议使用湿膜测厚仪测量湿膜厚度。

二、产品特点·两种测量范围 25-2000、25-3000um·不锈钢制造·六角形设计·耐磨损，易清洗·可反复使用·数字读数，清晰易懂四、使用方法测量时，将量程范围与漆膜估计厚度相近的那个面垂直地压入湿膜，将湿膜厚度规从湿膜中移出，即可测得湿膜涂层的厚度。

湿膜厚度应是在被湿膜浸润的那个最短的齿及邻近那个没有被浸到的齿之间。

以同样方式在不同的位置再测取两次，以得到一定范围内的代表性结果。

五、注意事项1.在实验室中将涂料涂在硬质平面试验板上或在现场将涂料涂在待涂工件的表面上后，应尽快测量湿漆膜的厚度，以减少因溶剂挥发而引起的漆膜减薄现象。

2.使用后应将仪器擦洗干净放置干燥处。

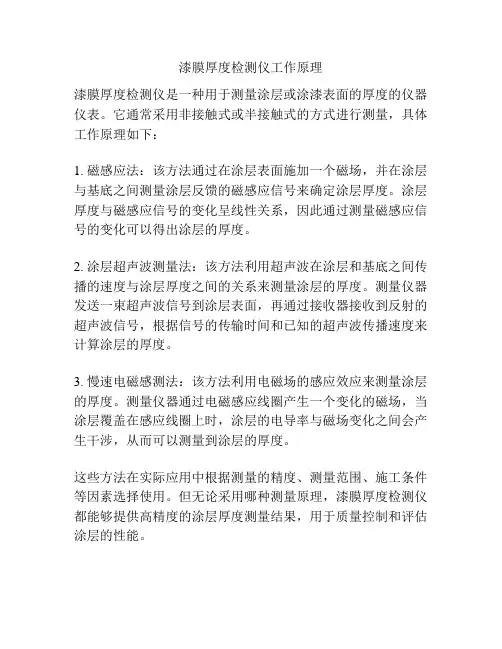

漆膜厚度检测仪工作原理
漆膜厚度检测仪是一种用于测量涂层或涂漆表面的厚度的仪器仪表。

它通常采用非接触式或半接触式的方式进行测量，具体工作原理如下：
1. 磁感应法：该方法通过在涂层表面施加一个磁场，并在涂层与基底之间测量涂层反馈的磁感应信号来确定涂层厚度。

涂层厚度与磁感应信号的变化呈线性关系，因此通过测量磁感应信号的变化可以得出涂层的厚度。

2. 涂层超声波测量法：该方法利用超声波在涂层和基底之间传播的速度与涂层厚度之间的关系来测量涂层的厚度。

测量仪器发送一束超声波信号到涂层表面，再通过接收器接收到反射的超声波信号，根据信号的传输时间和已知的超声波传播速度来计算涂层的厚度。

3. 慢速电磁感测法：该方法利用电磁场的感应效应来测量涂层的厚度。

测量仪器通过电磁感应线圈产生一个变化的磁场，当涂层覆盖在感应线圈上时，涂层的电导率与磁场变化之间会产生干涉，从而可以测量到涂层的厚度。

这些方法在实际应用中根据测量的精度、测量范围、施工条件等因素选择使用。

但无论采用哪种测量原理，漆膜厚度检测仪都能够提供高精度的涂层厚度测量结果，用于质量控制和评估涂层的性能。

涂层测厚仪工作原理涂层测厚仪是一种常用于测量材料表面涂层厚度的仪器。

它广泛应用于建筑、汽车、航空航天、电子、船舶等领域。

涂层测厚仪的工作原理基于不同的物理测量原理，主要包括磁性、感应和超声波测量。

1. 磁性原理磁性涂层测厚仪利用涂层材料对磁场产生的影响来测量其厚度。

在测量之前，首先将仪器中的磁体放置在被测表面上，此时磁体会产生一个磁场。

然后仪器会测量磁场的变化，从而确定涂层的真实厚度。

当涂层不存在时，磁场不会受到影响，磁体的电阻保持不变。

但当有涂层存在时，涂层材料会改变磁场的强度和传感器间的距离，进而改变电阻值。

仪器通过测量这个电阻值的变化，可以计算出涂层的厚度。

磁性涂层测厚仪适用于大部分金属表面的涂层测量。

2. 感应原理感应涂层测厚仪利用涂层材料的电导率差异来测量其厚度。

仪器中包含了一个发射线圈和一个接收线圈。

发射线圈中通过交流电产生一个变化的电磁场，当电磁场与被测涂层相互作用时，感应涡流将在被测表面产生。

涡流的产生会引起涡流磁场，这个磁场会对接收线圈产生感应电流。

通过测量感应电流的大小和相位差，仪器可以计算出涂层的厚度。

感应涂层测厚仪适用于非磁性金属表面的涂层测量。

3. 超声波原理超声波涂层测厚仪利用超声波在材料中传播的时间和速度来测量涂层厚度。

仪器通过发射超声波脉冲，并记录其传播的时间和速度。

当超声波穿过涂层到达基材时，由于两者之间的介质不同，在边界处会发生超声波的反射和折射。

通过测量超声波传播的时间和速度，并加上涂层基材之间的声速差，仪器可以计算出涂层的厚度。

超声波涂层测厚仪适用于涂层和基材都是可导电材料的测量。

总的来说，涂层测厚仪的工作原理可分为磁性、感应和超声波原理。

通过测量磁场、电磁感应或超声波的特性变化，仪器可以确定涂层的厚度。

不同原理的涂层测厚仪适用于不同类型的涂层和基材，用户在选择时需要根据具体需求进行判断。

涂层测厚仪的工作原理磁吸力测量原理永久磁铁（测头）与导磁钢材之间的吸力大小与处于这两者之间的距离成一定比例关系，这个距离就是覆层的厚度。

利用这一原理制成测厚仪，只要覆层与基材的导磁率之差足够大，就可进行测量。

鉴于大多数工业品采用结构钢和热轧冷轧钢板冲压成型，所以磁性测厚仪应用最广。

测厚仪基本结构由磁钢，接力簧，标尺及自停机构组成。

磁钢与被测物吸合后，将测量簧在其后逐渐拉长，拉力逐渐增大。

当拉力刚好大于吸力，磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。

新型的产品可以自动完成这一记录过程。

不同的型号有不同的量程与适用场合。

这种仪器的特点是操作简便、坚固耐用、不用电源，测量前无须校准，价格也较低，很适合车间做现场质量控制。

磁感应测量原理采用磁感应原理时，利用从测头经过非铁磁覆层而流入铁磁基体的磁通的大小，来测定覆层厚度。

也可以测定与之对应的磁阻的大小，来表示其覆层厚度。

覆层越厚，则磁阻越大，磁通越小。

利用磁感应原理的测厚仪，原则上可以有导磁基体上的非导磁覆层厚度。

一般要求基材导磁率在500 以上。

如果覆层材料也有磁性，则要求与基材的导磁率之差足够大（如钢上镀镍）。

当软芯上绕着线圈的测头放在被测样本上时，仪器自动输出测试电流或测试信号。

早期的产品采用指针式表头，测量感应电动势的大小，仪器将该信号放大后来指示覆层厚度。

近年来的电路设计引入稳频、锁相、温度补偿等地新技术，利用磁阻来调制测量信号。

还采用专利设计的集成电路，引入微机，使测量精度和重现性有了大幅度的提高（几乎达一个数量级）。

现代的磁感应测厚仪，分辨率达到0.1um，允许误差达1%，量程达10mm。

磁性原理测厚仪可应用来。

涂层测厚仪的检测原理和分类到现今为止，市面上测厚仪无损检测技术已成为加工工业为用户进行成品质量检测和保证产品达到优质标准的必备手段。

测厚仪大致有以下三种：应用磁性测量法、涡流测量法以及超声波测量法的三类测厚仪。

一、测厚仪无损检测中常用的原理方法一般有：1.磁性测量法：适用于导磁材料上的非导磁层厚度测量。

导磁材料一般为：钢、铁、银、镍。

此种方法测量精度高。

2.涡流测量法适用于导电金属上的非导电层厚度测量。

此种方法较磁性测厚法精度低。

3.超声波测量法适用于各种板材和各种加工零件的精确测量，也可以对生产设备中各种管道和压力容器在使用过程中受腐蚀后的减薄程度进行监测。

磁性测量原理测厚仪又可分为磁吸力原理测厚仪和磁感应原理测厚仪两种，涡流测量原理测厚仪则只有电涡流测厚仪一种。

磁吸力原理测厚仪是利用永久磁铁测头与导磁的钢材之间的吸力大小与处于这两者之间的距离成一定比例关系来测量覆层的厚度的，这个距离就是覆层的厚度，所以只要覆层与基材的导磁率之差足够大，就可以进行测量。

磁感应原理测厚仪是利用测头经过非铁磁覆层而流入铁基材的磁通大小来测定覆层厚度的，覆层愈厚，磁通愈小。

当软铁芯上绕着线圈的测头被放在被测物上后，仪器自动输出测试电流，磁通的大小影响到感应电动势的大小，仪器将该信号放大后来指示覆层厚度。

电涡流测厚仪是利用高频交流电在作为测头的线圈中产生一个电磁场，将探头靠近导电的金属体时，就在金属材料中形成涡流，这个涡流随着与金属体的距离减小而增大，并且会影响探头线圈的磁通，此反馈作用量就是表示探头与基体金属之间间距大小的一个量值。

电涡流法测头用在非铁磁金属基体上测量覆层厚度，所以通常我们称该测头为非磁性测头。

与磁性测量原理比较，它们的电原理基本一样，主要区别是测头不同，测试电流的频率大小不同，信号大小、标度关系不同。

在近两年的测厚仪中，通过不断改进测头结构，再配合微电脑技术，由自动识别不同测头来调用不同的控制程序，分别输出不同的测试电流和改变标度变换软件，终于使两种不同类型的测头接在同一台测厚仪上，基于同一思想，可配接达10种测头的测厚仪也应运而生。

水膜厚度测量方法水膜厚度测量是指在涂覆工程中，测量涂膜的厚度，以确保涂膜达到设计要求的一种方法。

水膜厚度的测量对于涂覆工程的质量控制具有重要意义，可以有效地验证涂膜的厚度是否符合设计要求，从而保证涂覆工程的质量。

水膜厚度测量方法主要有两种，一种是利用厚度计测量，另一种是利用X射线测量。

本文将就这两种水膜厚度测量方法进行详细介绍，并分析其适用性和优缺点。

一、厚度计测量法1. 厚度计原理及使用厚度计是一种专门用于测量材料厚度的仪器，它通过传感器接触材料表面，测量传感器和材料表面之间的距离，从而得出材料的厚度。

在水膜厚度测量中，可以使用电子式涂层测厚仪或机械式测厚仪。

电子式涂层测厚仪通过电磁感应原理进行测量，具有高精度和易操作的特点；机械式测厚仪则通过机械触针的方式进行测量，适用于一些特殊形状的涂层表面。

2. 测量步骤使用厚度计进行水膜厚度测量时，首先需要将厚度计对准待测涂膜的表面，确保传感器与涂膜表面处于垂直状态。

然后按下测量按钮，观察仪器显示的厚度数值，即可得到水膜的厚度数据。

3. 适用性及优缺点厚度计测量法适用于一般涂膜表面的水膜厚度测量，具有操作简便、精度高、成本较低等优点。

厚度计测量法对于曲面、不规则表面的涂膜测量存在一定困难，同时在一些高温、高粘度的情况下也无法满足要求。

二、X射线测量法1. X射线测量原理及使用X射线测量法是利用X射线透射性原理进行水膜厚度测量的方法。

在水膜厚度测量中，可以使用便携式X射线测厚仪或台式X射线测厚仪。

X射线测厚仪通过向被测涂层表面发射X射线，然后根据X射线透射的情况来确定涂层的厚度。

2. 测量步骤使用X射线测量法进行水膜厚度测量时，首先需要将X射线测厚仪对准待测涂膜的表面，然后发射X射线，仪器会显示涂膜的厚度数据。

这种方法不需要直接接触涂膜表面，因此适用于各种形状的涂层测量。

3. 适用性及优缺点X射线测量法适用于各种形状、不规则表面的涂膜厚度测量，具有无需接触、高精度、不受涂层温度、粘度等因素影响的特点。

湿膜测厚仪和湿膜测厚仪测量原理测厚仪是如何工作的湿膜测厚仪：湿膜测厚仪又叫湿膜梳、测厚规、湿膜卡、湿膜测厚规是测量色漆、清漆等各种涂料在施工时涂层厚度的工具。

各种涂料施工后，立刻将湿膜测厚仪稳定垂直地放在平整的工件涂层表面．立刻可测得涂层厚度。

湿膜厚度仪测量原理：湿膜厚度测定一般是涂覆者用于引导人们确定获得预期干膜厚度需要涂覆的规定涂料用量。

湿膜测厚仪一般有两种：湿膜厚度轮规和湿膜厚度梳规。

接受湿膜厚度测厚仪的优点在于可以在涂覆过程中检查和改正不适当的涂膜厚度。

假如涂覆者知道了湿膜厚度，当以此数据乘以涂料固体份的体积百分率，就可估算出干膜厚度。

干膜厚度（μm）＝湿膜厚度（μm）*涂料固体分（体积%）涂料实际用量（kg）＝（1＋α）*涂料理论涂布量（kg/m2）*涂装面积（m2）（α为涂料消耗系数）在实际施工中，由于被涂物表面不平整，涂装过程中的消耗，环境条件中风速等影响，以及施工工具种类不同等影响，涂料必定存在不同程度的损耗，α值不是一个常数，由各种因素综合决议。

一般高压无气喷涂平整表面α为0.60.8；喷涂多而杂表面0.81.0；手工涂装平整表面α为0.30.4；手工涂装多而杂表面α值为0.40.6、涂装作业人员可利用湿膜厚度计边检测、边施工、随时调整湿膜厚度。

在施工中，温膜厚度的检测频数可以是任意的，在喷涂大而平整的表面，操作娴熟时，检测频数可小些。

在被涂物面结构多而杂，操作不娴熟的情况下，检测频数可大些。

一般要求在每10 m2的涂覆表面均匀分布测量点，一般1 m2分布5个测量点，各测量三次，测平均值，以提高湿膜厚度的牢靠性。

在建筑涂料中，钢筋水泥的表面，不可要求也不允许进行破坏性试验，则湿膜厚度的测定可用于取代干膜厚度测定。

大多情况下，湿膜厚度的测定，只是保证干膜膜厚的辅佑襄助手段，对无机富锌涂料和一些快挥发性的涂料，干、湿膜比例变化很大，仅用湿膜厚度估算干膜厚度，可能会带来错误的结果，评价总厚度，还是以干膜厚度为准。

测厚仪原理
检测厚仪原理
1. 基本原理：
检测厚仪的基本原理是在材料表面上施加脉冲(音声)波，并检测其回
波数据。

利用回波数据可以得到材料的厚度信息，从而实现厚度的检测。

2. 原理分析：
(1) 光学原理
它利用脉冲(音声)波穿透材料，再检测穿透后的波来得到材料厚度。

物体表面反射的脉冲(音声)波反射率可以通过分析来提取材料厚度。

(2) 射线原理
脉冲(音声)波穿过物体，而基于物体表面反射特性计算出材料厚度。

(3) 电磁原理
利用电磁子波对复合材料的反射特性，通过控制电磁子波的衰减率，计算出材料厚度。

3. 硬件组成：
检测厚仪一般由发射装置、接收装置以及信号处理部分组成。

(1) 发射装置：
发射机主要由信号源(声源)、脉冲/音压波发射装置等部分组成。

(2) 接收装置：
接收机主要由探头、放大器、材料检测仪等部分组成。

(3) 信号处理部分：
信号处理部分主要由延时电路、滤波器、微处理器等构成，通过计算机的信息处理来计算出材料的厚度结果。

4. 检测结果：
通过采集到的回波来计算出物体表面的时延以及其他参数，然后通过微处理器来处理信号计算出材料厚度。

检测结果一般以数字类型显示出来，可以通过连接计算机获得数据或者打印出报告结果。
