桥架规格及重量技术参数(市面上最齐全完整版)

各种规格电缆桥架重量表电缆桥架是一种用于支撑和管理电力电缆的金属结构，广泛应用于电力、通信、交通等领域。

在选购电缆桥架时，了解不同规格的型号和重量成为了必要的基础知识。

本文将介绍各种规格电缆桥架的重量表，供大家参考。

不同类型电缆桥架的常见规格不同类型的电缆桥架可分为：槽式电缆桥架、托盘式电缆桥架、网式电缆桥架和梯式电缆桥架。

它们各自有不同的规格和重量，下面是它们的常见规格：1. 槽式电缆桥架槽式电缆桥架的材质主要包括金属材质和合成材料，规格一般根据槽口宽度和槽口高度来命名，常见有：50×50、100×50、150×50、200×50等。

2. 托盘式电缆桥架托盘式电缆桥架是目前市场广泛应用的一种电缆桥架，基本是由钢单元焊接而成。

托盘式电缆桥架的常见规格有：100×50、150×50、200×50、250×50等。

3. 网式电缆桥架网式电缆桥架的制作工艺有焊接和铆接两种，网式电缆桥架的高度是其型号计量的依据，高度一般为50mm，其常见规格有：100×50、150×50、200×50等。

4. 梯式电缆桥架梯式电缆桥架分为铝合金梯式电缆桥架和钢梯式电缆桥架两种。

常见规格有：100×50、150×50、200×50、250×50等。

各种规格电缆桥架的重量表下表是不同规格电缆桥架的重量表，单位为千克（kg）。

规格（mm）槽式电缆桥架托盘式电缆桥架网式电缆桥架梯式电缆桥架50×50 0.95 1.18 0.56 1.02100×50 1.55 1.95 1.01 1.82150×50 1.99 2.48 1.46 2.25200×50 2.42 2.98 1.95 2.65250×50 2.85 3.46 2.40 3.05300×50 3.29 3.96 2.87 3.45350×50 3.71 4.46 3.30 3.86400×50 4.13 4.96 3.75 4.26需要说明的是，表中的数据仅供参考，实际重量可能因生产材质、加工工艺等因素略有变化。

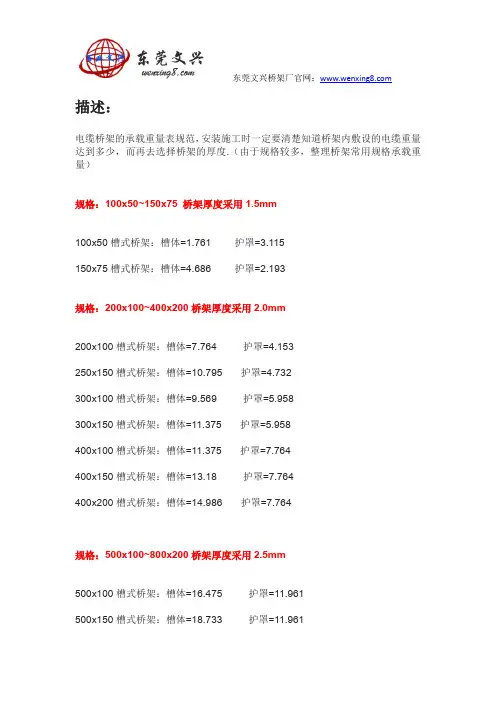

东莞文兴桥架厂官网：描述：电缆桥架的承载重量表规范，安装施工时一定要清楚知道桥架内敷设的电缆重量达到多少，而再去选择桥架的厚度.（由于规格较多，整理桥架常用规格承载重量）规格：100x50~150x75 桥架厚度采用1.5mm100x50槽式桥架：槽体=1.761 护罩=3.115150x75槽式桥架：槽体=4.686 护罩=2.193规格：200x100~400x200桥架厚度采用2.0mm200x100槽式桥架：槽体=7.764护罩=4.153250x150槽式桥架：槽体=10.795 护罩=4.732300x100槽式桥架：槽体=9.569 护罩=5.958300x150槽式桥架：槽体=11.375 护罩=5.958400x100槽式桥架：槽体=11.375 护罩=7.764400x150槽式桥架：槽体=13.18 护罩=7.764400x200槽式桥架：槽体=14.986 护罩=7.764规格：500x100~800x200桥架厚度采用2.5mm500x100槽式桥架：槽体=16.475护罩=11.961500x150槽式桥架：槽体=18.733 护罩=11.961东莞文兴桥架厂官网：500x200槽式桥架：槽体=20.989 护罩=11.961600x100槽式桥架：槽体=18.733 护罩=14.219600x150槽式桥架：槽体=20.989 护罩=14.219600x200槽式桥架：槽体=23.246 护罩=14.219800x100槽式桥架：槽体=23.246 护罩=18.732800x150槽式桥架：槽体=25.503 护罩=18.732800x200槽式桥架：槽体=27.76 护罩=18.732注释：以上是槽式桥架与托盘式桥架的重量，梯式桥架重量则需要拿槽式桥架重量乘0.8计算。

提问：有的朋友问，为什么不把水平弯头、三通....重量整理出来呢？答：弯头与三通等作为桥架的安装附件，我们只需要根据相连接的桥架重量进行选择厚度就行。

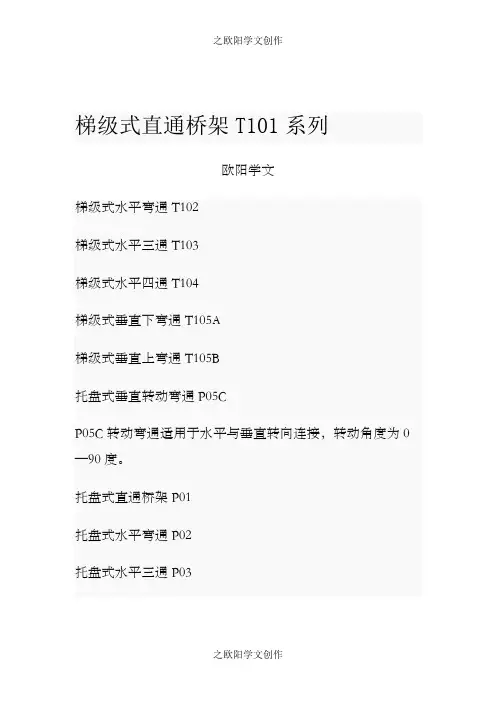

梯级式直通桥架T101系列欧阳学文梯级式水平弯通T102梯级式水平三通T103梯级式水平四通T104梯级式垂直下弯通T105A梯级式垂直上弯通T105B托盘式垂直转动弯通P05CP05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

托盘式直通桥架P01托盘式水平弯通P02托盘式水平三通P03托盘式水平四通P04托盘式垂直下弯通P05A 托盘式垂直上弯通P05水平等径弯头 C2A垂直等径上弯通 C2B垂直等径下弯通 C2C垂直等径左下弯通 C2D 垂直等径右下弯通 C2E 垂直等径左上弯通 C2F 垂直等径右上弯通 C2G 水平等径三通 C3A上垂直等径三通 C3B下垂直等径三通 C3C上边垂直等径三通 C3D下边垂直等径三通 C3E上角垂直等径三通C3F下角垂直等径三通 C3G上平异型接头（一）C5A上平异型接头（二）C5B下平异型接头（一）C5C下平异型接头（二）C5D水平等径四通 C4A上垂直等径四通 C4BDJ型梯级式大跨距电缆桥架（A型）DJ型托盘式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（A型）DJ型梯级式大跨距电缆桥架（B型）DJ型托盘式大跨距电缆桥架（B型）DJ型槽式大跨距电缆桥架（B型）大跨距桥架 YDJ工字型钢立柱 H01AH01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

丁字型立柱 H01BH01B丁字钢立柱可在载荷轻时作单边安装，配套托臂为T B03安装方法六角螺柱连接每只托臂加长5mm.槽钢立柱 H01CH01C槽型钢立柱可作垂直引上、引下或与TB03托臂配套作吊装立柱。

角钢立柱 H01DH01D角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB03。

异型立柱 H01EH01E角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB02。

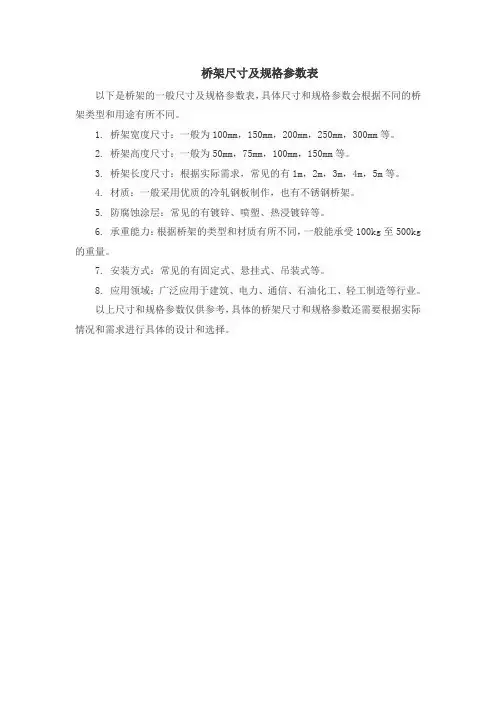

桥架尺寸及规格参数表
以下是桥架的一般尺寸及规格参数表，具体尺寸和规格参数会根据不同的桥架类型和用途有所不同。

1. 桥架宽度尺寸：一般为100mm，150mm，200mm，250mm，300mm等。

2. 桥架高度尺寸：一般为50mm，75mm，100mm，150mm等。

3. 桥架长度尺寸：根据实际需求，常见的有1m，2m，3m，4m，5m等。

4. 材质：一般采用优质的冷轧钢板制作，也有不锈钢桥架。

5. 防腐蚀涂层：常见的有镀锌、喷塑、热浸镀锌等。

6. 承重能力：根据桥架的类型和材质有所不同，一般能承受100kg至500kg 的重量。

7. 安装方式：常见的有固定式、悬挂式、吊装式等。

8. 应用领域：广泛应用于建筑、电力、通信、石油化工、轻工制造等行业。

以上尺寸和规格参数仅供参考，具体的桥架尺寸和规格参数还需要根据实际情况和需求进行具体的设计和选择。

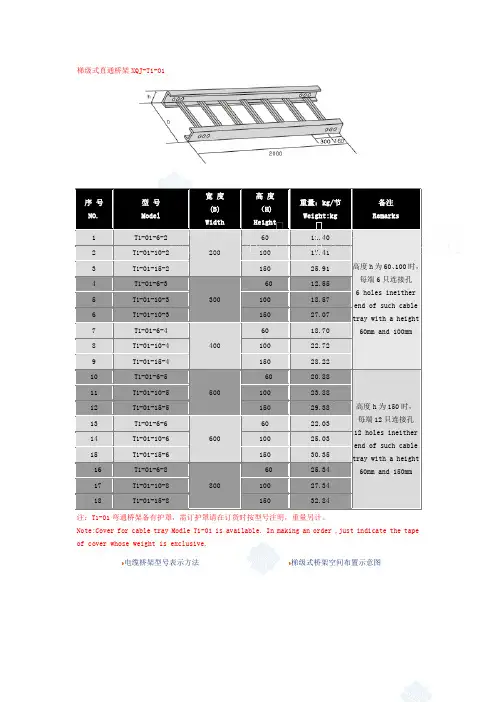

梯级式直通桥架XQJ-T1-011 T 1-01-6-2 2006011.40 高度h 为60、100时， 每端6只连接孔 6 holes ineither end of such cable tray with a height 60mm and 100mm2 T 1-01-10-2 100 17.413 T 1-01-15-2 150 25.914 T 1-01-6-3 3006012.55 5 T 1-01-10-3 100 18.57 6 T 1-01-10-3 150 27.07 7 T 1-01-6-4 4006018.70 8 T 1-01-10-4 100 22.72 9 T 1-01-15-4 150 28.22 10 T 1-01-6-5 5006020.88 高度h 为150时， 每端12只连接孔 12 holes ineither end of such cable tray with a height 60mm and 150mm11 T 1-01-10-5 100 23.88 12 T 1-01-15-5 150 29.38 13 T 1-01-6-6 6006022.03 14 T 1-01-10-6 100 25.03 15 T 1-01-15-6 150 30.35 16 T 1-01-6-8 8006025.34 17 T 1-01-10-8 100 27.34 18T 1-01-15-815032.84注：T 1-01弯通桥架备有护罩，需订护罩请在订货时按型号注明，重量另计。

Note:Cover for cable tray Modle T1-01 is available. In making an order ,just indicate the tape of cover whose weight is exclusive.电缆桥架型号表示方法 梯级式桥架空间布置示意图1T1-02-6-2200604705.89高度h为60、100时，每端6只连接孔6 holes ineither endof such cable traywith a height 60mmand 100mm2T1-02-10-2100 6.96 3T1-02-15-215012.504T1-02-6-3300 605707.465T1-02-10-31008.66 6T1-02-10-315011.957T1-02-6-4400606707.798T1-02-10-41009.85 9T1-02-15-415016.7210T1-02-6-5500 6077010.53高度h为150时，每端12只连接孔12 holes ineitherend of such cabletray with a height60mm and 150mm11T1-02-10-510012.61 12T1-02-15-515019.4013T1-02-6-66006087012.2014T1-02-10-610014.60 15T1-02-15-615021.4016T1-02-6-8800 60107013.5917T1-02-10-810016.2518T1-02-15-815025.4注：T1-02弯通桥架备有护罩，需订护罩请在订货时按型号注明，重量另计。

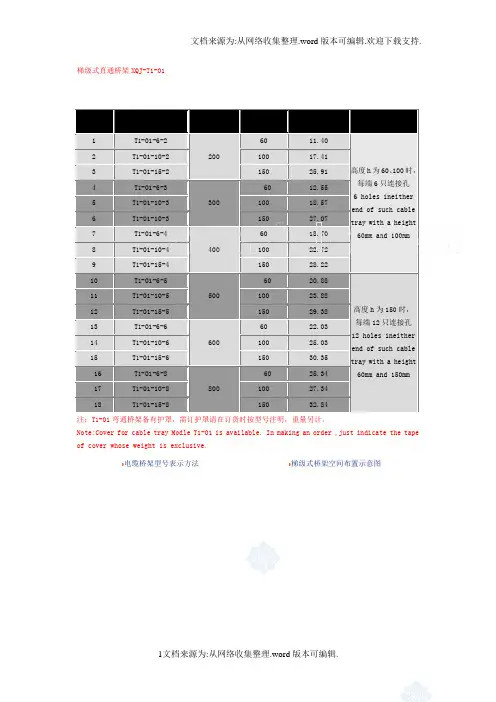

梯级式直通桥架XQJ-T1-01序 号 NO. 型 号 Model 宽 度 (B) Width高 度 （H) Height 重量：kg/节 Weight:kg 备注 Remarks1 T 1-01-6-2 200 6011.40 高度h 为60、100时， 每端6只连接孔 6 holes ineither end of such cable tray with a height 60mm and 100mm2 T 1-01-10-2 100 17.413 T 1-01-15-2 150 25.914 T 1-01-6-3 300 6012.55 5 T 1-01-10-3 100 18.57 6 T 1-01-10-3 150 27.07 7 T 1-01-6-4 400 6018.70 8 T 1-01-10-4 100 22.72 9 T 1-01-15-4 150 28.22 10 T 1-01-6-5 500 6020.88 高度h 为150时， 每端12只连接孔 12 holes ineither end of such cable tray with a height 60mm and 150mm11 T 1-01-10-5 100 23.88 12 T 1-01-15-5 150 29.38 13 T 1-01-6-6 600 6022.03 14 T 1-01-10-6 100 25.03 15 T 1-01-15-6 150 30.35 16 T 1-01-6-8 800 6025.34 17 T 1-01-10-8 100 27.34 18T 1-01-15-815032.84注：T 1-01弯通桥架备有护罩，需订护罩请在订货时按型号注明，重量另计。

Note:Cover for cable tray Modle T1-01 is available. In making an order ,just indicate the tape of cover whose weight is exclusive.电缆桥架型号表示方法 梯级式桥架空间布置示意图序号NO. 型号Model宽度(B)Width高度（H)HeightL重量：kg/节Weight:kg备注Remarks1T1-02-6-2200604705.89高度h为60、100时，每端6只连接孔6 holes ineither endof such cable traywith a height 60mmand 100mm2T1-02-10-2100 6.96 3T1-02-15-215012.504T1-02-6-3300 605707.465T1-02-10-31008.66 6T1-02-10-315011.957T1-02-6-4400606707.798T1-02-10-41009.85 9T1-02-15-415016.7210T1-02-6-5500 6077010.53高度h为150时，每端12只连接孔12 holes ineither endof such cable traywith a height 60mmand 150mm11T1-02-10-510012.61 12T1-02-15-515019.4013T1-02-6-66006087012.2014T1-02-10-610014.60 15T1-02-15-615021.4016T1-02-6-8800 60107013.5917T1-02-10-810016.2518T1-02-15-815025.4注：T1-02弯通桥架备有护罩，需订护罩请在订货时按型号注明，重量另计。

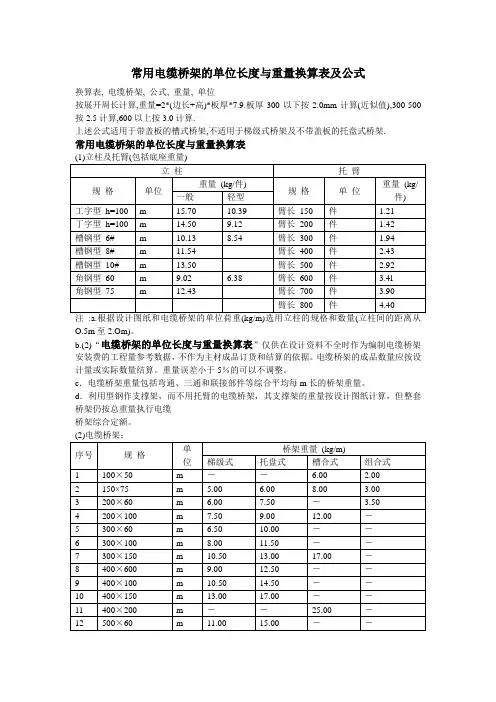

常用电缆桥架的单位长度与重量换算表及公式
换算表, 电缆桥架, 公式, 重量, 单位
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.
常用电缆桥架的单位长度与重量换算表
注:a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

重量误差小于5％的可以不调整。

c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆
桥架综合定额。

续表
注:电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

另：玻璃钢桥架每米重约14.6Kg，每吨约10500元，折合每米约100元。

托盘、槽式直通桥架RDQJ-C-1A序号型号规格A×B 理论重量kg1 C-1A-1 50×25 7.952 C-1A-2 100×50 13.123 C-1A-3 150×75 18.674 C-1A-4 200×100 28.325 C-1A-5 250×125 35.576 C-1A-6 300×150 42.037 C-1A-7 400×200 65.538 C-1A-8 500×200 75.479 C-1A-9 600×200 85.1910 C-1A-10 800×200 105.49扁形直通桥架终端封头KXQJ-C-1B 序号型号规格理论重量kgA1×B1 A×B1 C-1B-1 43×18 50×25 0.212 C-1B-2 93×43 100×50 0.33 C-1B-3 143×68 150×75 0.494 C-1B-4 190×90 200×100 1.115 C-1B-5 240×115 250×125 2.316 C-1B-6 290×140 300×150 2.737 C-1B-7 387×187 400×200 3.688 C-1B-8 487×187 500×200 4.19 C-1B-9 587×187 600×200 4.7410 C-1B-10 787×187 800×200 5.92扁形水平等径弯通KXQJ-C-2A序号型号规格理论重量kgA×B L1 C-2A-1 50×25 350 1.272 C-2A-2 100×50 400 4.033 C-2A-3 150×75 450 0.494 C-2A-4 200×100 500 1.115 C-2A-5 250×125 550 2.316 C-2A-6 300×150 600 2.737 C-2A-7 400×200 800 3.688 C-2A-8 500×200 900 4.19 C-2A-9 600×200 1000 4.7410 C-2A-10 800×200 1200 5.92垂直等径上弯通KXQJ-C-2B序号型号规格理论重量kgA×B L1 C-2B-1 50×25 325 1.092 C-2B-2 100×50 350 3.333 C-2B-3 150×75 375 4.754 C-2B-4 200×100 400 9.545 C-2B-5 250×125 425 11.836 C-2B-6 300×150 600 18.547 C-2B-7 400×200 600 33.358 C-2B-8 500×200 600 39.359 C-2B-9 600×200 600 50.4910 C-2B-10 800×200 600 58.53垂直等径下弯通KXQJ-C-2C序号型号规格理论重量kgA×B L1 C-2C-1 50×25 325 0.882 C-2C-2 100×50 350 3.523 C-2C-3 150×75 375 5.564 C-2C-4 200×100 400 11.475 C-2C-5 250×125 425 14.226 C-2C-6 300×150 450 22.657 C-2C-7 400×200 600 43.778 C-2C-8 500×200 600 47.549 C-2C-9 600×200 600 55.2810 C-2C-10 800×200 600 68.69垂直等径左下弯通KXQJ-C-2D序号型号规格理论重量kgA×B L1 L21 C-2D-1 50×25 350 325 1.112 C-2D-2 100×50 400 350 3.83 C-2D-3 150×75 450 375 5.44 C-2D-4 200×100 500 400 11.85 C-2D-5 250×125 550 425 14.996 C-2D-6 300×150 600 450 23.827 C-2D-7 400×200 800 600 46.378 C-2D-8 500×200 900 600 56.649 C-2D-9 600×200 1000 600 69.5810 C-2D-10 800×200 1200 600 94.69垂直等径右下弯通KXQJ-C-2E序号型号规格理论重量kgA×B L1 L21 C-2E-1 50×25 350 325 1.112 C-2E-2 100×50 400 350 3.83 C-2E-3 150×75 450 375 5.44 C-2E-4 200×100 500 400 11.85 C-2E-5 250×125 550 425 14.996 C-2E-6 300×150 600 450 23.827 C-2E-7 400×200 800 600 46.378 C-2E-8 500×200 900 600 56.649 C-2E-9 600×200 1000 600 69.5810 C-2E-10 800×200 1200 600 94.69垂直等径左上弯通KXQJ-C-2F序号型号规格理论重量kgA×B L1 L21 C-2F-1 50×25 625 325 1.12 C-2F-2 100×50 650 350 3.843 C-2F-3 150×75 675 375 5.434 C-2F-4 200×100 700 400 10.825 C-2F-5 250×125 725 425 13.956 C-2F-6 300×150 750 450 20.537 C-2F-7 400×200 1000 600 41.828 C-2F-8 500×200 1000 600 49.319 C-2F-9 600×200 1000 600 62.3610 C-2F-10 800×200 1000 600 93.41垂直等径右上弯通KXQJ-C-2G序号型号规格理论重量kgA×B L1 L21 C-2G-1 50×25 350 325 1.12 C-2G-2 100×50 400 350 3.843 C-2G-3 150×75 450 375 5.434 C-2G-4 200×100 500 400 10.825 C-2G-5 250×125 550 425 13.956 C-2G-6 300×150 600 450 20.537 C-2G-7 400×200 800 600 41.828 C-2G-8 500×200 900 600 49.319 C-2G-9 600×200 1000 600 62.3610 C-2G-10 800×200 1200 600 93.41扁形水平等径三通KXQJ-C-3A序号型号规格理论重量kgA×B L1 L21 C-3A-1 50×25 350 325 1.12 C-3A-2 100×50 400 350 3.843 C-3A-3 150×75 450 375 5.434 C-3A-4 200×100 500 400 10.825 C-3A-5 250×125 550 425 13.956 C-3A-6 300×150 600 450 20.537 C-3A-7 400×200 800 600 41.828 C-3A-8 500×200 900 600 49.319 C-3A-9 600×200 1000 600 62.3610 C-3A-10 800×200 1200 600 93.41上垂直等径三通KXQJ-C-3B序号型号规格理论重量kgA×B L1 L2 L31 C-3G-1 50×25 650 350 325 1.272 C-3G-2 100×50 700 400 350 5.013 C-3G-3 150×75 750 450 375 6.974 C-3G-4 200×100 800 500 400 14.445 C-3G-5 250×125 850 550 425 18.156 C-3G-6 300×150 900 600 600 28.917 C-3G-7 400×200 1200 800 600 55.698 C-3G-8 500×200 1300 900 600 66.429 C-3G-9 600×200 1400 1000 600 75.5210 C-3G-10 800×200 1600 1200 600 105.91上平异径接头(一)KXQJ-C-5A序号型号规格长度L 理论重量kgA1×B1-A2×B21 C-5A-1 50×25-100×50 350 1.162 C-5A-2 50×25-150×75 400 1.833 C-5A-3 50×25-200×100 450 3.264 C-5A-4 50×25-250×125 500 4.085 C-5A-5 50×25-300×150 550 7.856 C-5A-6 50×25-400×200 700 14.767 C-5A-7 50×25-500×200 800 198 C-5A-8 50×25-600×200 900 24.019 C-5A-9 50×25-800×200 1100 36.6810 C-5A-10 50×25-150×75 350 2.0311 C-5A-11 50×25-200×100 400 3.512 C-5A-12 50×25-250×125 450 4.3413 C-5A-13 50×25-300×150 500 8.0514 C-5A-14 50×25-400×200 650 15.0815 C-5A-15 50×25-500×200 750 19.3916 C-5A-16 50×25-600×200 850 24.2117 C-5A-17 50×25-800×200 1050 35.3218 C-5A-18 50×25-200×100 350 3.2819 C-5A-19 50×25-250×125 400 4.4720 C-5A-20 50×2, 5-300×150 450 7.8522 C-5A-22 50×25-500×200 700 19.2623 C-5A-23 50×25-600×200 800 24.1224 C-5A-24 150×75-800×200 1000 35.5525 C-5A-25 200×100-250×125 350 4.226 C-5A-26 200×100-300×150 400 7.4227 C-5A-27 200×100-400×200 550 14.2728 C-5A-28 200×100-500×20 650 18.7329 C-5A-29 200×100-600×200 750 23.730 C-5A-30 200×100-800×200 950 35.1531 C-5A-31 250×125-300×150 350 6.8532 C-5A-32 250×125-400×200 500 13.8533 C-5A-33 250×125-500×20 600 18.1434 C-5A-34 250×125-600×200 700 23.4435 C-5A-35 250×125-800×200 900 34.8436 C-5A-36 300×150-400×200 450 15.237 C-5A-37 300×150-500×20 550 19.8738 C-5A-38 300×150-600×200 650 2539 C-5A-39 300×150-800×200 850 35.4940 C-5A-40 300×150-500×20 500 39.0341 C-5A-41 300×150-300×200 600 50.5842 C-5A-42 300×150-800×200 800 65.2243 C-5A-43 300×150-600×200 500 44.3144 C-5A-44 300×150-800×200 700 70.5345 C-5A-45 300×150-800×200 600 63上平异径接头(二)KXQJ-C-5B序号型号规格长度L 理论重量kg A1×B1-A2×B21 C-5B-1 50×25-100×50 350 1.162 C-5B-2 50×25-150×75 400 1.833 C-5B-3 50×25-200×100 450 3.264 C-5B-4 50×25-250×125 500 4.085 C-5B-5 50×25-300×150 550 7.856 C-5B-6 50×25-400×200 700 14.767 C-5B-7 50×25-500×200 800 198 C-5B-8 50×25-600×200 900 24.019 C-5B-9 50×25-800×200 1100 36.6810 C-5B-10 50×25-150×75 350 2.0311 C-5B-11 50×25-200×100 400 3.512 C-5B-12 50×25-250×125 450 4.3413 C-5B-13 50×25-300×150 500 8.0514 C-5B-14 50×25-400×200 650 15.0815 C-5B-15 50×25-500×200 750 19.3917 C-5B-17 50×25-800×200 1050 35.3218 C-5B-18 50×25-200×100 350 3.2819 C-5B-19 50×25-250×125 400 4.4720 C-5B-20 50×25-300×150 450 7.8521 C-5B-21 50×25-400×200 600 14.8322 C-5B-22 50×25-500×200 700 19.2623 C-5B-23 50×25-600×200 800 24.1224 C-5B-24 150×75-800×200 1000 35.5525 C-5B-25 200×100-250×125 350 4.226 C-5B-26 200×100-300×150 400 7.4227 C-5B-27 200×100-400×200 550 14.2728 C-5B-28 200×100-500×20 650 18.7329 C-5B-29 200×100-600×200 750 23.730 C-5B-30 200×100-800×200 950 35.1531 C-5B-31 250×125-300×150 350 6.8532 C-5B-32 250×125-400×200 500 13.8533 C-5B-33 250×125-500×20 600 18.1434 C-5B-34 250×125-600×200 700 23.4435 C-5B-35 250×125-800×200 900 34.8436 C-5B-36 300×150-400×200 450 15.237 C-5B-37 300×150-500×20 550 19.8738 C-5B-38 300×150-600×200 650 2539 C-5B-39 300×150-800×200 850 35.4940 C-5B-40 300×150-500×20 500 39.0341 C-5B-41 300×150-300×200 600 50.5842 C-5B-42 300×150-800×200 800 65.2243 C-5B-43 300×150-600×200 500 44.3144 C-5B-44 300×150-800×200 700 70.5345 C-5B-45 300×150-800×200 600 63下平异径接头(一)KXQJ-C-5C序号型号规格长度L 理论重量kg A1×B1-A2×B21 C-5C-1 50×25-100×50 350 1.162 C-5C-2 50×25-150×75 400 1.833 C-5C-3 50×25-200×100 450 3.264 C-5C-4 50×25-250×125 500 4.085 C-5C-5 50×25-300×150 550 7.856 C-5C-6 50×25-400×200 700 14.767 C-5C-7 50×25-500×200 800 198 C-5C-8 50×25-600×200 900 24.019 C-5C-9 50×25-800×200 1100 36.6810 C-5C-10 50×25-150×75 350 2.0312 C-5C-12 50×25-250×125 450 4.3413 C-5C-13 50×25-300×150 500 8.0514 C-5C-14 50×25-400×200 650 15.0815 C-5C-15 50×25-500×200 750 19.3916 C-5C-16 50×25-600×200 850 24.2117 C-5C-17 50×25-800×200 1050 35.3218 C-5C-18 50×25-200×100 350 3.2819 C-5C-19 50×25-250×125 400 4.4720 C-5C-20 50×25-300×150 450 7.8521 C-5C-21 50×25-400×200 600 14.8322 C-5C-22 50×25-500×200 700 19.2623 C-5C-23 50×25-600×200 800 24.1224 C-5C-24 150×75-800×200 1000 35.5525 C-5C-25 200×100-250×125 350 4.226 C-5C-26 200×100-300×150 400 7.4227 C-5C-27 200×100-400×200 550 14.2728 C-5C-28 200×100-500×20 650 18.7329 C-5C-29 200×100-600×200 750 23.730 C-5C-30 200×100-800×200 950 35.1531 C-5C-31 250×125-300×150 350 6.8532 C-5C-32 250×125-400×200 500 13.8533 C-5C-33 250×125-500×20 600 18.1434 C-5C-34 250×125-600×200 700 23.4435 C-5C-35 250×125-800×200 900 34.8436 C-5C-36 300×150-400×200 450 15.237 C-5C-37 300×150-500×20 550 19.8738 C-5C-38 300×150-600×200 650 2539 C-5C-39 300×150-800×200 850 35.4940 C-5C-40 300×150-500×20 500 39.0341 C-5C-41 300×150-300×200 600 50.5842 C-5C-42 300×150-800×200 800 65.2243 C-5C-43 300×150-600×200 500 44.3144 C-5C-44 300×150-800×200 700 70.5345 C-5C-45 300×150-800×200 600 63下平异径接头(二)KXQJ-C-5D序号型号规格长度L 理论重量kg A1×B1-A2×B21 C-5D-1 50×25-100×50 350 1.162 C-5D-2 50×25-150×75 400 1.833 C-5D-3 50×25-200×100 450 3.264 C-5D-4 50×25-250×125 500 4.085 C-5D-5 50×25-300×150 550 7.857 C-5D-7 50×25-500×200 800 198 C-5D-8 50×25-600×200 900 24.019 C-5D-9 50×25-800×200 1100 36.6810 C-5D-10 50×25-150×75 350 2.0311 C-5D-11 50×25-200×100 400 3.512 C-5D-12 50×25-250×125 450 4.3413 C-5D-13 50×25-300×150 500 8.0514 C-5D-14 50×25-400×200 650 15.0815 C-5D-15 50×25-500×200 750 19.3916 C-5D-16 50×25-600×200 850 24.2117 C-5D-17 50×25-800×200 1050 35.3218 C-5D-18 50×25-200×100 350 3.2819 C-5D-19 50×25-250×125 400 4.4720 C-5D-20 50×25-300×150 450 7.8521 C-5D-21 50×25-400×200 600 14.8322 C-5D-22 50×25-500×200 700 19.2623 C-5D-23 50×25-600×200 800 24.1224 C-5D-24 150×75-800×200 1000 35.5525 C-5D-25 200×100-250×125 350 4.226 C-5D-26 200×100-300×150 400 7.4227 C-5D-27 200×100-400×200 550 14.2728 C-5D-28 200×100-500×20 650 18.7329 C-5D-29 200×100-600×200 750 23.730 C-5D-30 200×100-800×200 950 35.1531 C-5D-31 250×125-300×150 350 6.8532 C-5D-32 250×125-400×200 500 13.8533 C-5D-33 250×125-500×20 600 18.1434 C-5D-34 250×125-600×200 700 23.4435 C-5D-35 250×125-800×200 900 34.8436 C-5D-36 300×150-400×200 450 15.237 C-5D-37 300×150-500×20 550 19.8738 C-5D-38 300×150-600×200 650 2539 C-5D-39 300×150-800×200 850 35.4940 C-5D-40 300×150-500×20 500 39.0341 C-5D-41 300×150-300×200 600 50.5842 C-5D-42 300×150-800×200 800 65.2243 C-5D-43 300×150-600×200 500 44.3144 C-5D-44 300×150-800×200 700 70.5345 C-5D-45 300×150-800×200 600 ----文章来自:小方空间论坛(/) 详细出处请参考：/thread-1214-1-1.html。

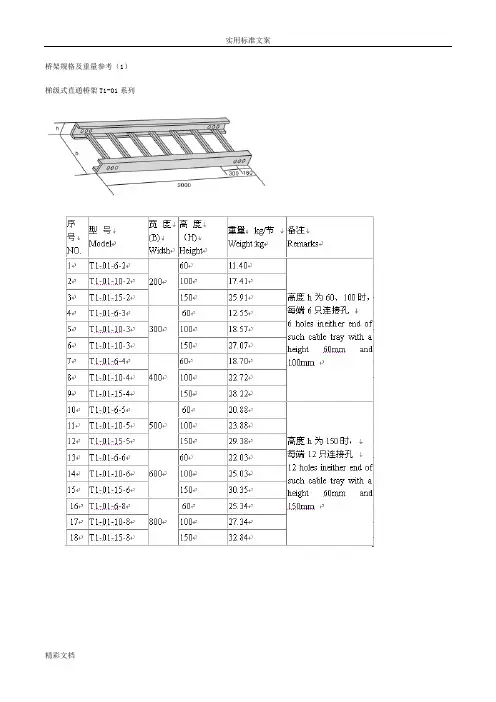

桥架规格及重量参考（1）梯级式直通桥架T1-01系列桥架规格及重量参考（2）梯级式水平弯通T1-02梯级式水平三通T1-03梯级式水平四通T1-04桥架规格及重量参考（5）梯级式垂直下弯通T1-05A桥架规格及重量参考（6）梯级式垂直上弯通T1-05B桥架规格及重量参考（7）托盘式垂直转动弯通P-05CP-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

桥架规格及重量参考（8）托盘式直通桥架P-01桥架规格及重量参考（9）托盘式水平弯通P-02桥架规格及重量参考（10）托盘式水平三通P-03桥架规格及重量参考（11）托盘式水平四通P-04桥架规格及重量参考（12）托盘式垂直下弯通P-05A桥架规格及重量参考（13）托盘式垂直上弯通P-05桥架规格及重量参考（14）水平等径弯头 C-2A桥架规格及重量参考（15）垂直等径上弯通 C-2B桥架规格及重量参考（16）垂直等径下弯通 C-2C桥架规格及重量参考（17）垂直等径左下弯通 C-2D桥架规格及重量参考（18）垂直等径右下弯通 C-2E桥架规格及重量参考（19）垂直等径左上弯通 C-2F桥架规格及重量参考（20）垂直等径右上弯通 C-2G桥架规格及重量参考（21）水平等径三通 C-3A桥架规格及重量参考（22）上垂直等径三通 C-3B桥架规格及重量参考（23）下垂直等径三通 C-3C桥架规格及重量参考（24）上边垂直等径三通 C-3D桥架规格及重量参考（25）下边垂直等径三通 C-3E桥架规格及重量参考（26）上角垂直等径三通C-3F桥架规格及重量参考（27）下角垂直等径三通 C-3G桥架规格及重量参考（29）上平异型接头（二）C-5B桥架规格及重量参考（30）下平异型接头（一）C-5C桥架规格及重量参考（31）下平异型接头（二）C-5D桥架规格及重量参考（32）水平等径四通 C-4A桥架规格及重量参考（33）上垂直等径四通 C-4B桥架规格及重量参考（35）DJ型托盘式大跨距电缆桥架（A型）桥架规格及重量参考（36）DJ型槽式大跨距电缆桥架（A型）桥架规格及重量参考（37）DJ型梯级式大跨距电缆桥架（B型）桥架规格及重量参考（38）DJ型托盘式大跨距电缆桥架（B型）桥架规格及重量参考（39）DJ型槽式大跨距电缆桥架（B型）桥架规格及重量参考（40）大跨距桥架 YDJ桥架支架规格及重量参考（41）工字型钢立柱 H-01AH-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

电缆桥架型号表示方法电缆桥架型号表示方法电缆桥架型号表示方法电缆桥架型号表示方法电缆桥架型号表示方法电缆桥架型号表示方法托盘式垂直转动弯通XQJ-P-05C号 型 号 Model 宽 度 (B) Width 高 度 （H) Height L 重量：kg/节 Weight:kg 备注 Remarks1 P-05C-6-2 60 780 7.07 2 P-05C-10-2 100 900 9.893 P-05C-15-2 200150 1050 16.83 4 P-05C-6-3 60780 8.52 5 P-05C-10-3 100 900 11.51 6 P-05C-10-3 300 150 1050 19.25 7 P-05C-6-4 60780 17.52 8 P-05C-10-4 100 900 19.71 9 P-05C-15-4 400 150 1050 32.22 高度h 为60、100时，每端6只连接孔 6 holes in either end of such cable tray with a height 60mmand 100mm10 P-05C-6-5 60780 19.92 11 P-05C-10-5 100 900 22.19 12 P-05C-15-5 500 150 1050 35.58 13 P-05C-6-6 60780 22.19 14 P-05C-10-6 100 900 24.66 15 P-05C-15-6 600 150 1050 37.85 16 P-05C-6-8 60780 26.84 17 P-05C-10-8 100 900 29.61 18P-05C-15-8800 150105045.65高度h 为150时， 每端12只连接孔 12 holes in either end of such cable tray with a height of150mm注：P-05C 转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

梯级式直通桥架XQJ-T1-01序 号 NO. 型 号 Model 宽 度 (B) Width高 度 （H) Height 重量：kg/节 Weight:kg 备注 Remarks1 T 1-01-6-2 200 6011.40 高度h 为60、100时， 每端6只连接孔 6 holes ineither end of such cable tray with a height 60mmand 100mm2 T 1-01-10-2 100 17.413 T 1-01-15-2 150 25.914 T 1-01-6-3 300 6012.55 5 T 1-01-10-3 100 18.57 6 T 1-01-10-3 150 27.07 7 T 1-01-6-4 400 6018.70 8 T 1-01-10-4 100 22.72 9 T 1-01-15-4 150 28.22 10 T 1-01-6-5 500 6020.88 高度h 为150时， 每端12只连接孔 12 holes ineither end of such cable tray with a height 60mm and 150mm11 T 1-01-10-5 100 23.88 12 T 1-01-15-5 150 29.38 13 T 1-01-6-6 600 6022.03 14 T 1-01-10-6 100 25.03 15 T 1-01-15-6 150 30.35 16 T 1-01-6-8 800 6025.34 17 T 1-01-10-8 100 27.34 18T 1-01-15-815032.84注：T 1-01弯通桥架备有护罩，需订护罩请在订货时按型号注明，重量另计。

Note:Cover for cable tray Modle T1-01 is available. In making an order ,just indicate the tape of cover whose weight is exclusive.电缆桥架型号表示方法 梯级式桥架空间布置示意图序号NO. 型号Model宽度(B)Width高度（H)HeightL重量：kg/节Weight:kg备注Remarks1T1-02-6-2200604705.89高度h为60、100时，每端6只连接孔6 holes ineitherend of such cabletray with a height60mm and 100mm2T1-02-10-2100 6.96 3T1-02-15-215012.504T1-02-6-3300605707.465T1-02-10-31008.66 6T1-02-10-315011.957T1-02-6-4400606707.798T1-02-10-41009.85 9T1-02-15-415016.7210T1-02-6-55006077010.53高度h为150时，每端12只连接孔12 holes ineitherend of such cabletray with a height60mm and 150mm11T1-02-10-510012.61 12T1-02-15-515019.4013T1-02-6-66006087012.2014T1-02-10-610014.60 15T1-02-15-615021.4016T1-02-6-880060107013.5917T1-02-10-810016.2518T1-02-15-815025.4注：T1-02弯通桥架备有护罩，需订护罩请在订货时按型号注明，重量另计。

XQJ-电缆桥架支架支架是支撑电缆桥架和电缆的主要部件，它由立柱、立柱底座、托臂等组成。

它具有结构简单、重量轻、成本低、强度大、造型美等优点，可满足不同环境条件（工艺管道架上、楼板下、墙壁上、电缆沟内）安装成不同形式（悬吊式、直立式、侧壁式、单边、双边、和多层等）的需要。

支架由立柱立柱底座托臂等组成，可满足桥架不同的工作环境和不同的形式安装需要。

桥架支架外型尺寸及重量表(单位：kg/2m)序号型号长度工字钢立柱槽钢立柱角钢立柱异形钢立柱备注1XQJ-ZJ-03300 4.88 4.62 3.56 4.28 2XQJ-ZJ-055008.137.72 5.497.133XQJ-ZJ-0880013.0112.319.5111.42 4XQJ-ZJ-10100016.2615.3911.8814.25 5XQJ-ZJ-15150024.3923.0917.8221.38 6XQJ-ZJ-20200032.5230.7823.7628.51 7XQJ-ZJ-25250040.6538.4829.7235.63 8XQJ-ZJ-30300048.7846.7135.6542.76表中重量为I型重量，II型每件另加2.68kg;支架桥架支架支架电缆桥架支架异型立柱角钢立柱丁字钢立柱工字钢立柱槽钢立柱工字钢底座A三、支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m。

户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。

当桥架宽度<300mm时，应在距非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。

当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200，250，300，350mm。

4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。

四、防火要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。

梯级式直通桥架T1-01系列梯级式垂直上弯通T1-05B托盘式垂直转动弯通P-05CP-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

托盘式直通桥架P-01托盘式水平四通P-04托盘式垂直下弯通P-05A托盘式垂直上弯通P-05水平等径弯头 C-2A垂直等径左下弯通 C-2D垂直等径右下弯通 C-2E垂直等径左上弯通 C-2F垂直等径右上弯通 C-2G水平等径三通 C-3A上垂直等径三通 C-3B下垂直等径三通 C-3C上边垂直等径三通 C-3D下边垂直等径三通 C-3E上角垂直等径三通C-3F下角垂直等径三通 C-3G上平异型接头（一）C-5A上平异型接头（二）C-5B下平异型接头（一）C-5C下平异型接头（二）C-5D水平等径四通 C-4A上垂直等径四通 C-4BDJ型梯级式大跨距电缆桥架（A型）DJ型托盘式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（B型）大跨距桥架 YDJ工字型钢立柱 H-01AH-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

丁字型立柱 H-01BH-01B丁字钢立柱可在载荷轻时作单边安装，配套托臂为TB-03安装方法六角螺柱连接每只托臂加长5mm.槽钢立柱 H-01CH-01C槽型钢立柱可作垂直引上、引下或与TB-03托臂配套作吊装立柱。

角钢立柱 H-01DH-01D角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-03。

异型立柱 H-01EH-01E角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-02。

底座连接螺栓M12托臂 TB-01ATB-01A 托臂为H-01A 工字钢立柱配套使用，它可以自由升降，与工字钢配合时可以双边或单边敷.托臂 TB-01BTB-01B 托臂一般用膨胀螺栓与墙壁等直接安装或钢制品焊接。

梯级式直通桥架T1-01系列梯级式垂直上弯通T1-05B托盘式垂直转动弯通P-05CP-05C转动弯通适用于水平与垂直转向连接，转动角度为0—90度。

托盘式直通桥架P-01托盘式水平四通P-04托盘式垂直下弯通P-05A托盘式垂直上弯通P-05水平等径弯头 C-2A垂直等径左下弯通 C-2D垂直等径右下弯通 C-2E垂直等径左上弯通 C-2F垂直等径右上弯通 C-2G水平等径三通 C-3A上垂直等径三通 C-3B下垂直等径三通 C-3C上边垂直等径三通 C-3D下边垂直等径三通 C-3E上角垂直等径三通C-3F下角垂直等径三通 C-3G上平异型接头（一）C-5A上平异型接头（二）C-5B下平异型接头（一）C-5C下平异型接头（二）C-5D水平等径四通 C-4A上垂直等径四通 C-4BDJ型梯级式大跨距电缆桥架（A型）DJ型托盘式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（A型）DJ型槽式大跨距电缆桥架（B型）大跨距桥架 YDJ工字型钢立柱 H-01AH-01A 工字钢立柱是支撑电缆桥架的主要部件，它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均采用多边多层安装。

根据设计需要，其长度按需要选择。

丁字型立柱 H-01BH-01B丁字钢立柱可在载荷轻时作单边安装，配套托臂为TB-03安装方法六角螺柱连接每只托臂加长5mm.槽钢立柱 H-01CH-01C槽型钢立柱可作垂直引上、引下或与TB-03托臂配套作吊装立柱。

角钢立柱 H-01DH-01D角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-03。

异型立柱 H-01EH-01E角钢立柱可作轻载荷单边吊装立柱安装，配套托臂为TB-02。

底座连接螺栓M12托臂 TB-01ATB-01A 托臂为H-01A 工字钢立柱配套使用，它可以自由升降，与工字钢配合时可以双边或单边敷.托臂 TB-01BTB-01B 托臂一般用膨胀螺栓与墙壁等直接安装或钢制品焊接。

铝合金槽式桥架外形尺寸表及重量表(总2页)-本页仅作为预览文档封面，使用时请删除本页-铝合金槽式桥架外形尺寸表及重量表序号NO.型号Model宽度(B)Width高度(H)Height槽型kg/米(托盘型)梯级型kg/米备注Remarks1LQJ-C(P、T)-01-6-220060槽式(托盘式)桥架宽度500以上需加梯档加强筋;长度5000、6000只适用于重型桥架；重量B型A型基础上另加15%，C型在在A型基础上另加25%。

2LQJ-C(P、T)-01-6-3300603LQJ-C(P、T)-01-6-4400604LQJ-C(P、T)-01-6-5500605LQJ-C(P、T)-01-6-6600606LQJ-C(P、T)-01-6-8800607LQJ-C(P、T)-01-10-22001008LQJ-C(P、T)-01-10-33001009LQJ-C(P、T)-01-10-440010010LQJ-C(P、T)-01-10-550010011LQJ-C(P、T)-01-10-660010012LQJ-C(P、T)-01-10-880010013LQJ-C(P、T)-01-15-330015014LQJ-C(P、T)-01-15-440015015LQJ-C(P、T)-01-15-550015016LQJ-C(P、T)-01-15-660015017LQJ-C(P、T)-01-15-880015018LQJ-C(P、T)-01-20-440020019LQJ-C(P、T)-01-20-550020020LQJ-C(P、T)-01-20-660020021LQJ-C(P、T)-01-20-8800200铝合金槽式桥架采用铝合金挤压成型，尺寸精度高、强度好、外形美观、重量轻、承载能力大：表面喷砂氧化生成一层天然的氧化保护膜，对大气和化学介质具有很强的耐腐蚀能力：按桥架承载能力分为：A(轻型)、B(中型)、C( 重型)三种；轻、中型最长4000，重型最长60002。
