碳膜电阻的特点和结构

绕线电阻和碳膜电阻在电源前端中扮演着重要的角色，它们能够有效地控制电路的电流和电压，保护电子元件和电路板，提高电源系统的稳定性和可靠性。

本文将从绕线电阻和碳膜电阻的特点、用途和选择等方面进行详细介绍，旨在帮助读者更深入地了解这两种电阻在电源前端中的作用和应用。

一、绕线电阻的特点和用途1.绕线电阻是由金属丝绕制而成，具有较高的功率耗散能力和较低的温度系数。

2.绕线电阻主要用于电源前端的大功率电路中，能够承受较大的功率负载和电流冲击。

3.绕线电阻能够稳定地工作在较高温度下，适用于一些高温环境的电源系统。

4.绕线电阻的使用寿命较长，能够在恶劣的工作条件下保持稳定的性能。

二、碳膜电阻的特点和用途1.碳膜电阻由碳膜覆盖在陶瓷基底上制成，具有较高的精度和稳定性。

2.碳膜电阻适用于电源前端的小功率电路中，能够提供准确的电阻值和稳定的电压分压。

3.碳膜电阻的温度系数较低，能够在较宽的温度范围内保持稳定的电阻值。

4.碳膜电阻具有较小的尺寸和重量，适用于一些对体积和重量要求较高的电源系统。

三、绕线电阻和碳膜电阻的选择1.根据电源系统的功率要求和工作条件，选择适当规格和功率的绕线电阻，确保能够稳定地工作在高负载和高温度下。

2.根据电源系统的精度和稳定性要求，选择合适的电阻值和精度的碳膜电阻，保证能够提供准确的电阻和稳定的电压分压。

四、绕线电阻和碳膜电阻在电源前端的应用1.在电源前端的稳压电路中，使用绕线电阻作为过载和短路保护的功率负载，能够有效地保护稳压管和负载电路。

2.在电源前端的分压电路中，使用碳膜电阻作为精确的电压分压器，能够提供稳定的电压输出。

总结：绕线电阻和碳膜电阻作为电源前端的重要元器件，对电源系统的稳定性和可靠性起着至关重要的作用。

正确地选择和应用绕线电阻和碳膜电阻，能够有效地提高电源系统的性能和可靠性，保护负载电路和电子元件，延长电源系统的使用寿命。

希望本文能够对读者对绕线电阻和碳膜电阻的了解有所帮助，使其能够更好地应用于电源系统中。

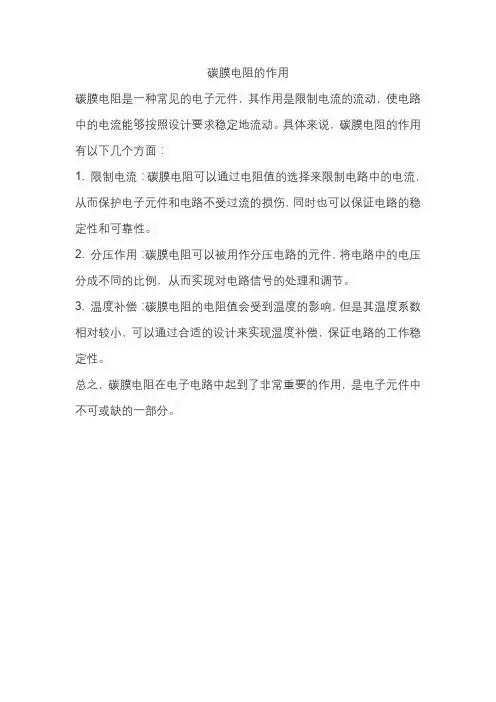

碳膜电阻的作用
碳膜电阻是一种常见的电子元件，其作用是限制电流的流动，使电路中的电流能够按照设计要求稳定地流动。

具体来说，碳膜电阻的作用有以下几个方面：
1. 限制电流：碳膜电阻可以通过电阻值的选择来限制电路中的电流，从而保护电子元件和电路不受过流的损伤，同时也可以保证电路的稳定性和可靠性。

2. 分压作用：碳膜电阻可以被用作分压电路的元件，将电路中的电压分成不同的比例，从而实现对电路信号的处理和调节。

3. 温度补偿：碳膜电阻的电阻值会受到温度的影响，但是其温度系数相对较小，可以通过合适的设计来实现温度补偿，保证电路的工作稳定性。

总之，碳膜电阻在电子电路中起到了非常重要的作用，是电子元件中不可或缺的一部分。

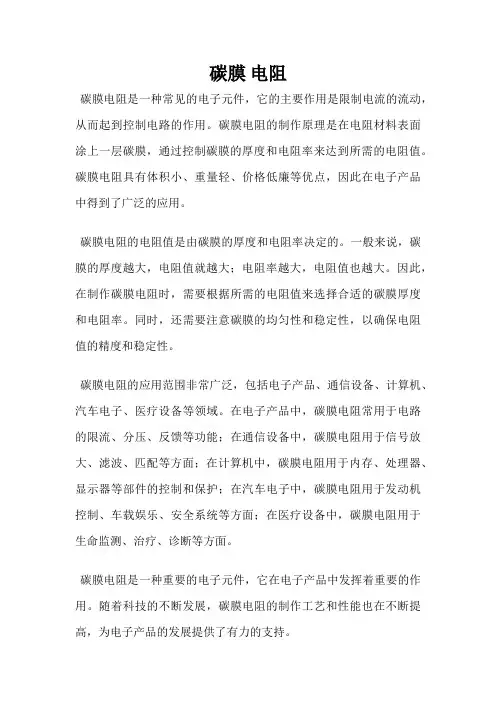

碳膜电阻
碳膜电阻是一种常见的电子元件，它的主要作用是限制电流的流动，从而起到控制电路的作用。

碳膜电阻的制作原理是在电阻材料表面涂上一层碳膜，通过控制碳膜的厚度和电阻率来达到所需的电阻值。

碳膜电阻具有体积小、重量轻、价格低廉等优点，因此在电子产品中得到了广泛的应用。

碳膜电阻的电阻值是由碳膜的厚度和电阻率决定的。

一般来说，碳膜的厚度越大，电阻值就越大；电阻率越大，电阻值也越大。

因此，在制作碳膜电阻时，需要根据所需的电阻值来选择合适的碳膜厚度和电阻率。

同时，还需要注意碳膜的均匀性和稳定性，以确保电阻值的精度和稳定性。

碳膜电阻的应用范围非常广泛，包括电子产品、通信设备、计算机、汽车电子、医疗设备等领域。

在电子产品中，碳膜电阻常用于电路的限流、分压、反馈等功能；在通信设备中，碳膜电阻用于信号放大、滤波、匹配等方面；在计算机中，碳膜电阻用于内存、处理器、显示器等部件的控制和保护；在汽车电子中，碳膜电阻用于发动机控制、车载娱乐、安全系统等方面；在医疗设备中，碳膜电阻用于生命监测、治疗、诊断等方面。

碳膜电阻是一种重要的电子元件，它在电子产品中发挥着重要的作用。

随着科技的不断发展，碳膜电阻的制作工艺和性能也在不断提高，为电子产品的发展提供了有力的支持。

金属膜电阻和碳膜电阻是电子元件中常见的两种薄膜电阻。

它们都是由一层薄膜材料覆盖在电阻材料上制成的。

薄膜电阻通常用于精密仪器、汽车、电子设备和通讯设备等领域。

然而，金属膜电阻和碳膜电阻在性能、制造工艺和应用范围上都有所不同。

本文将从几个方面对金属膜电阻和碳膜电阻进行比较。

一、性能比较1. 电阻精度：金属膜电阻的精度通常比碳膜电阻高，金属膜电阻的精度一般可达1。

而碳膜电阻的精度一般为5。

2. 温度系数：金属膜电阻的温度系数较低，温度稳定性好。

而碳膜电阻的温度系数较高，温度稳定性差。

3. 长期稳定性：金属膜电阻的长期稳定性较好，使用寿命长。

碳膜电阻的长期稳定性较差，使用寿命短。

4. 散热性能：金属膜电阻的散热性能较好，能够快速散热。

碳膜电阻的散热性能较差，不易散热。

二、制造工艺比较1. 制造工艺：金属膜电阻的制造工艺较为复杂，需要多道工序。

碳膜电阻的制造工艺相对简单，成本较低。

2. 耐久性：金属膜电阻的耐久性较好，不易受潮氧化。

碳膜电阻的耐久性较差，容易受潮氧化。

3. 尺寸稳定性：金属膜电阻的尺寸稳定性好，尺寸不易变形。

碳膜电阻的尺寸稳定性差，易变形。

三、应用范围比较1. 金属膜电阻广泛应用于精密仪器、高端通讯设备等领域，对电阻的精度和长期稳定性要求较高的场合。

2. 碳膜电阻常用于一些对成本要求较低、温度变化较小的场合，如家用电子产品、低端通讯设备等领域。

在选择金属膜电阻和碳膜电阻时，需要根据实际的使用环境和要求来进行综合考虑。

不同的电子元件可能需要不同性能的薄膜电阻，只有在了解其特性的基础上，才能更好地选择合适的薄膜电阻，以满足电路设计的要求。

随着科技的不断发展，薄膜电阻的研究和制造技术也在不断改进和提高，未来薄膜电阻将不断向更高的性能和更广泛的应用领域发展，为电子行业的发展做出更大的贡献。

在现代电子工业中，金属膜电阻和碳膜电阻的应用范围广泛，它们在电路设计和制造中发挥着重要作用。

随着科技的不断发展，这两种薄膜电阻的性能和制造工艺也在不断改进和提高，为电子行业的发展做出了重要贡献。

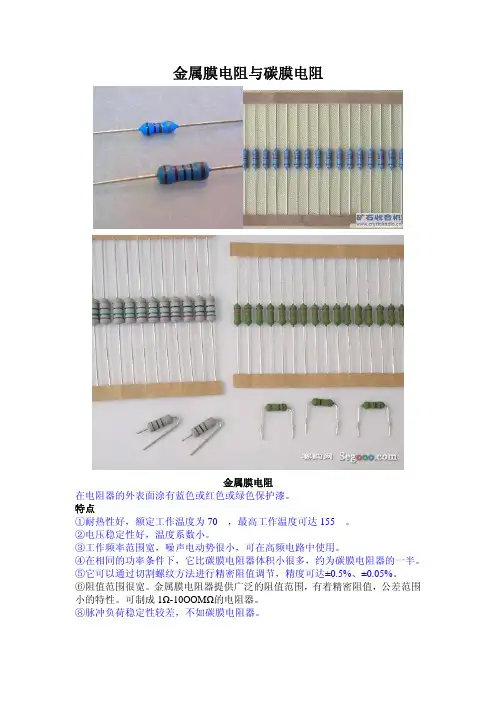

金属膜电阻与碳膜电阻金属膜电阻在电阻器的外表面涂有蓝色或红色或绿色保护漆。

特点①耐热性好，额定工作温度为70℃，最高工作温度可达155℃。

②电压稳定性好，温度系数小。

③工作频率范围宽，噪声电动势很小，可在高频电路中使用。

④在相同的功率条件下，它比碳膜电阻器体积小很多，约为碳膜电阻器的一半。

⑤它可以通过切割螺纹方法进行精密阻值调节，精度可达±0.5%、±0.05%。

⑥阻值范围很宽。

金属膜电阻器提供广泛的阻值范围，有着精密阻值，公差范围小的特性。

可制成1Ω-10OOMΩ的电阻器。

⑧脉冲负荷稳定性较差，不如碳膜电阻器。

碳膜电阻碳膜电阻是目前电子、电器、资讯产品使用量最大，价格最便宜。

在其表面涂上环氧树脂密封。

它的电性能和稳定性较差。

但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。

二者的对比：金属膜电阻，稳定，温度系数小，误差小，精度高，体积小。

碳膜电阻，稳定性差，误差大，相同功率体积比金属膜大。

区分：金属膜的为四环或五个色环（1％），碳膜的为四环（5％）。

金属膜的为底漆一般蓝色或绿色，碳膜的为土黄色或是其他的颜色。

（过去的国标是按颜色区别，金属膜电阻用红色，碳膜电阻用绿色。

）内部区别（破坏性检查）用刀片刮开保护漆，露出的膜的颜色为黑色为碳膜电阻；膜的颜色为亮白的则为金属膜电阻。

由于金属膜电阻的温度系数比碳膜电阻小得多，所以可以用万用表测电阻的阻值，然后用烧热的电铬铁靠近电阻，假如阻值变化很大，则为碳膜电阻，反之则为金属膜电阻。

金属膜电阻“△电阻的/△温度”系数是正值，金属膜电阻的值随电阻温度的升高而增大；碳膜电阻“△电阻的/△温度”系数是负值，碳电阻的值随电阻温度的升高而减小。

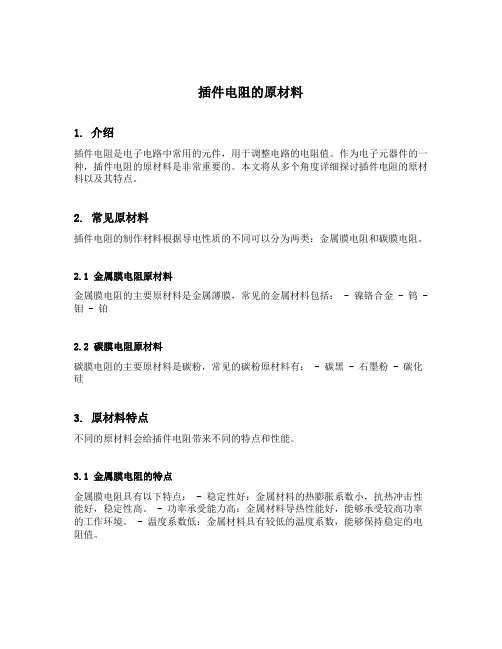

插件电阻的原材料1. 介绍插件电阻是电子电路中常用的元件，用于调整电路的电阻值。

作为电子元器件的一种，插件电阻的原材料是非常重要的。

本文将从多个角度详细探讨插件电阻的原材料以及其特点。

2. 常见原材料插件电阻的制作材料根据导电性质的不同可以分为两类：金属膜电阻和碳膜电阻。

2.1 金属膜电阻原材料金属膜电阻的主要原材料是金属薄膜，常见的金属材料包括： - 镍铬合金 - 钨 - 钼 - 铂2.2 碳膜电阻原材料碳膜电阻的主要原材料是碳粉，常见的碳粉原材料有： - 碳黑 - 石墨粉 - 碳化硅3. 原材料特点不同的原材料会给插件电阻带来不同的特点和性能。

3.1 金属膜电阻的特点金属膜电阻具有以下特点： - 稳定性好：金属材料的热膨胀系数小，抗热冲击性能好，稳定性高。

- 功率承受能力高：金属材料导热性能好，能够承受较高功率的工作环境。

- 温度系数低：金属材料具有较低的温度系数，能够保持稳定的电阻值。

3.2 碳膜电阻的特点碳膜电阻具有以下特点： - 成本较低：碳粉是一种廉价的材料，制作成本较低。

- 适用于高阻值：碳粉的电阻值较大，在高电阻值的场景中表现出较好的性能。

- 温度系数较高：碳膜电阻的温度系数较高，容易受到温度变化的影响。

4. 制作工艺插件电阻的制作工艺包括： 1. 材料准备：选择适当的原材料，加工成所需的形状和尺寸。

2. 膜层制作：对金属膜电阻，通过物理镀膜或化学气相沉积的方法在基底上制作金属膜层；对碳膜电阻，通过将碳粉均匀地涂刷在基底上形成碳膜层。

3. 印刷和固化：对金属膜电阻，使用印刷技术将电阻值等信息印刷在电阻器上，并通过固化工艺使其牢固附着在基底上；对碳膜电阻，通过刻蚀技术在碳膜上形成电阻值等信息。

4. 包装和测试：对制作好的插件电阻进行包装和测试，确保其质量和性能符合要求。

5. 应用领域插件电阻广泛应用于各个领域，包括： 1. 通信设备：插件电阻作为电路中的重要元件，用于调节信号和电流的传输。

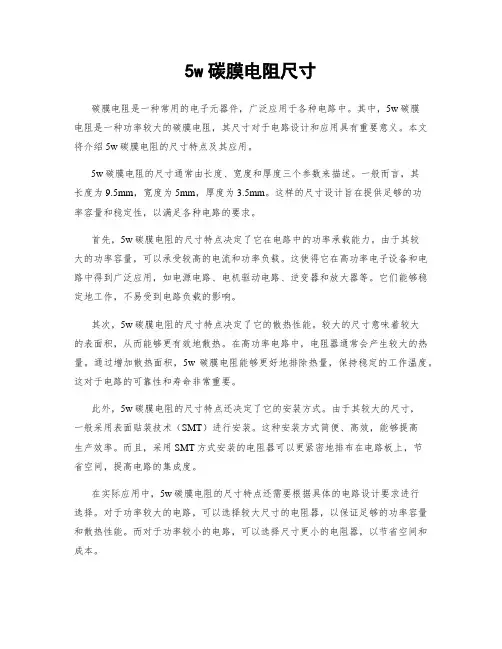

5w碳膜电阻尺寸碳膜电阻是一种常用的电子元器件，广泛应用于各种电路中。

其中，5w碳膜电阻是一种功率较大的碳膜电阻，其尺寸对于电路设计和应用具有重要意义。

本文将介绍5w碳膜电阻的尺寸特点及其应用。

5w碳膜电阻的尺寸通常由长度、宽度和厚度三个参数来描述。

一般而言，其长度为9.5mm，宽度为5mm，厚度为3.5mm。

这样的尺寸设计旨在提供足够的功率容量和稳定性，以满足各种电路的要求。

首先，5w碳膜电阻的尺寸特点决定了它在电路中的功率承载能力。

由于其较大的功率容量，可以承受较高的电流和功率负载。

这使得它在高功率电子设备和电路中得到广泛应用，如电源电路、电机驱动电路、逆变器和放大器等。

它们能够稳定地工作，不易受到电路负载的影响。

其次，5w碳膜电阻的尺寸特点决定了它的散热性能。

较大的尺寸意味着较大的表面积，从而能够更有效地散热。

在高功率电路中，电阻器通常会产生较大的热量。

通过增加散热面积，5w碳膜电阻能够更好地排除热量，保持稳定的工作温度。

这对于电路的可靠性和寿命非常重要。

此外，5w碳膜电阻的尺寸特点还决定了它的安装方式。

由于其较大的尺寸，一般采用表面贴装技术（SMT）进行安装。

这种安装方式简便、高效，能够提高生产效率。

而且，采用SMT方式安装的电阻器可以更紧密地排布在电路板上，节省空间，提高电路的集成度。

在实际应用中，5w碳膜电阻的尺寸特点还需要根据具体的电路设计要求进行选择。

对于功率较大的电路，可以选择较大尺寸的电阻器，以保证足够的功率容量和散热性能。

而对于功率较小的电路，可以选择尺寸更小的电阻器，以节省空间和成本。

总之，5w碳膜电阻的尺寸特点在电路设计和应用中起着重要的作用。

它的较大尺寸提供了足够的功率容量和散热性能，使其适用于各种高功率电路。

同时，其安装方式和尺寸选择也需要根据具体要求进行考虑。

作为一种常见的电子元器件，5w碳膜电阻的尺寸特点对于电路的性能和可靠性具有重要影响。

1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。

（1）金属膜电阻（型号：RJ）。

在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。

其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。

且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。

目前是组成电子电路应用最广泛的电阻之一。

常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。

（2）金属氧化膜电阻（型号：RY）。

在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。

该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。

但阻值范围窄，温度系数比金属膜电阻差。

（3）碳膜电阻（型号：RT）。

在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。

碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。

常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。

2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。

将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。

线绕电阻具有高稳定性、高精度、大功率等特点。

温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。

但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。

（2）精密合金箔电阻（型号：RJ）。

在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。

该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。

这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。
