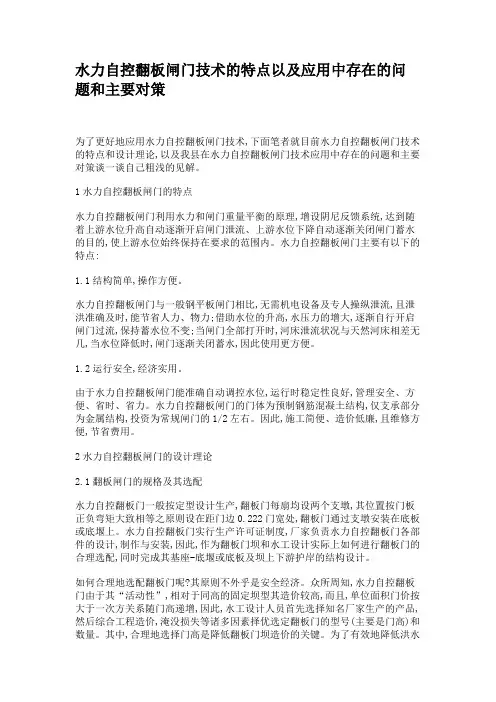

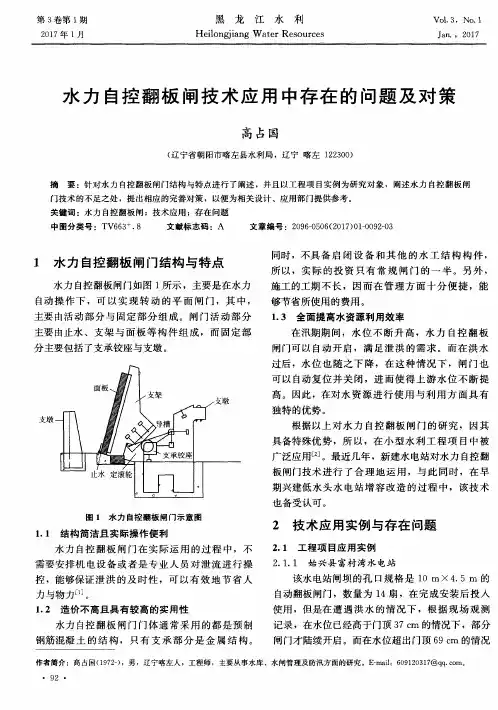

水力自控翻板闸门技术的特点以及应用中存在的问题和主要对策为了更好地应用水力自控翻板闸门技术,下面笔者就目前水力自控翻板闸门技术的特点和设计理论,以及我县在水力自控翻板闸门技术应用中存在的问题和主要对策谈一谈自己粗浅的见解。
1水力自控翻板闸门的特点水力自控翻板闸门利用水力和闸门重量平衡的原理,增设阴尼反馈系统,达到随着上游水位升高自动逐渐开启闸门泄流、上游水位下降自动逐渐关闭闸门蓄水的目的,使上游水位始终保持在要求的范围内。
水力自控翻板闸门主要有以下的特点:1.1结构简单,操作方便。
水力自控翻板闸门与一般钢平板闸门相比,无需机电设备及专人操纵泄流,且泄洪准确及时,能节省人力、物力;借助水位的升高,水压力的增大,逐渐自行开启闸门过流,保持蓄水位不变;当闸门全部打开时,河床泄流状况与天然河床相差无几,当水位降低时,闸门逐渐关闭蓄水,因此使用更方便。
1.2运行安全,经济实用。
由于水力自控翻板闸门能准确自动调控水位,运行时稳定性良好,管理安全、方便、省时、省力。
水力自控翻板闸门的门体为预制钢筋混凝土结构,仅支承部分为金属结构,投资为常规闸门的1/2左右。
因此,施工简便、造价低廉,且维修方便,节省费用。
2水力自控翻板闸门的设计理论2.1翻板闸门的规格及其选配水力自控翻板门一般按定型设计生产,翻板门每扇均设两个支墩,其位置按门板正负弯矩大致相等之原则设在距门边0.222门宽处,翻板门通过支墩安装在底板或底堰上。
水力自控翻板门实行生产许可证制度,厂家负责水力自控翻板门各部件的设计,制作与安装,因此,作为翻板门坝和水工设计实际上如何进行翻板门的合理选配,同时完成其基座-底堰或底板及坝上下游护岸的结构设计。
如何合理地选配翻板门呢?其原则不外乎是安全经济。
众所周知,水力自控翻板门由于其“活动性”,相对于同高的固定坝型其造价较高,而且,单位面积门价按大于一次方关系随门高递增,因此,水工设计人员首先选择知名厂家生产的产品,然后综合工程造价,淹没损失等诸多因素择优选定翻板门的型号(主要是门高)和数量。

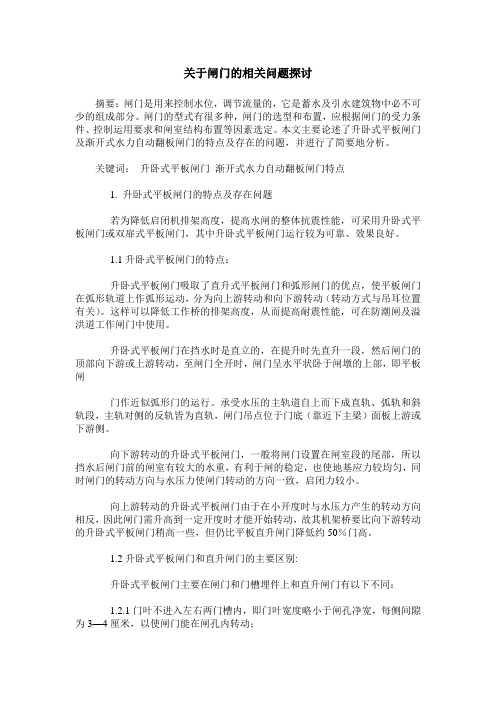

关于闸门的相关问题探讨摘要：闸门是用来控制水位，调节流量的，它是蓄水及引水建筑物中必不可少的组成部分。
闸门的型式有很多种，闸门的选型和布置，应根据闸门的受力条件、控制运用要求和闸室结构布置等因素选定。
本文主要论述了升卧式平板闸门及渐开式水力自动翻板闸门的特点及存在的问题，并进行了简要地分析。
关键词：升卧式平板闸门渐开式水力自动翻板闸门特点1. 升卧式平板闸门的特点及存在问题若为降低启闭机排架高度，提高水闸的整体抗震性能，可采用升卧式平板闸门或双扉式平板闸门，其中升卧式平板闸门运行较为可靠、效果良好。
1.1升卧式平板闸门的特点：升卧式平板闸门吸取了直升式平板闸门和弧形闸门的优点，使平板闸门在弧形轨道上作弧形运动，分为向上游转动和向下游转动（转动方式与吊耳位置有关）。
这样可以降低工作桥的排架高度，从而提高耐震性能，可在防潮闸及溢洪道工作闸门中使用。
升卧式平板闸门在挡水时是直立的，在提升时先直升一段，然后闸门的顶部向下游或上游转动，至闸门全开时，闸门呈水平状卧于闸墩的上部，即平板闸门作近似弧形门的运行。
承受水压的主轨道自上而下成直轨、弧轨和斜轨段，主轨对侧的反轨皆为直轨，闸门吊点位于门底（靠近下主梁）面板上游或下游侧。
向下游转动的升卧式平板闸门，一般将闸门设置在闸室段的尾部，所以挡水后闸门前的闸室有较大的水重，有利于闸的稳定，也使地基应力较均匀，同时闸门的转动方向与水压力使闸门转动的方向一致，启闭力较小。
向上游转动的升卧式平板闸门由于在小开度时与水压力产生的转动方向相反，因此闸门需升高到一定开度时才能开始转动，故其机架桥要比向下游转动的升卧式平板闸门稍高一些，但仍比平板直升闸门降低约50％门高。
1.2升卧式平板闸门和直升闸门的主要区别:升卧式平板闸门主要在闸门和门槽埋件上和直升闸门有以下不同：1.2.1门叶不进入左右两门槽内，即门叶宽度略小于闸孔净宽，每侧间隙为3—4厘米，以使闸门能在闸孔内转动；1.2.2闸门的支承采用四个悬臂式主轮，闸门仅此四个悬臂式主轮伸入闸墩的门槽内，并使上、下主轮的运行轨迹不同，以达到升卧的要求；1.2.3侧止水装置不进入门槽内，而是装在面板两侧与闸墩表面的导轨严密接触来封水；1.2.4闸门的吊点不设在门顶，而是设在闸门上游侧或下游侧的下部，以促使闸门在启升中门顶向下游或上游转动。

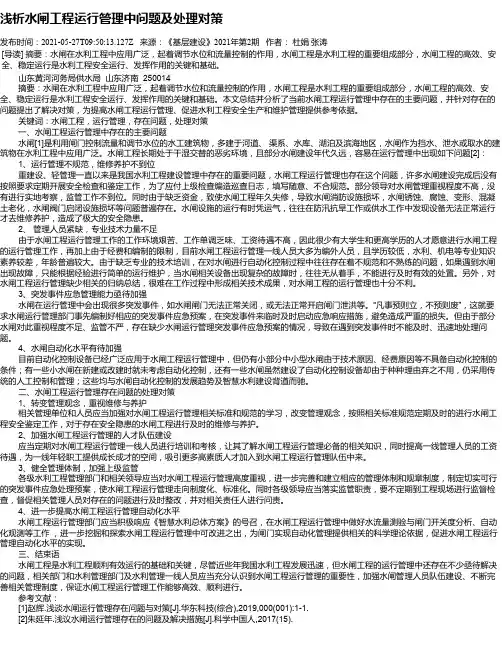

浅析水闸工程运行管理中问题及处理对策发布时间：2021-05-27T09:50:13.127Z 来源：《基层建设》2021年第2期作者：杜娟张涛[导读] 摘要：水闸在水利工程中应用广泛，起着调节水位和流量控制的作用，水闸工程是水利工程的重要组成部分，水闸工程的高效、安全、稳定运行是水利工程安全运行、发挥作用的关键和基础。
山东黄河河务局供水局山东济南 250014摘要：水闸在水利工程中应用广泛，起着调节水位和流量控制的作用，水闸工程是水利工程的重要组成部分，水闸工程的高效、安全、稳定运行是水利工程安全运行、发挥作用的关键和基础。
本文总结并分析了当前水闸工程运行管理中存在的主要问题，并针对存在的问题提出了解决对策，为提高水闸工程运行管理、促进水利工程安全生产和维护管理提供参考依据。
关键词：水闸工程，运行管理，存在问题，处理对策一、水闸工程运行管理中存在的主要问题水闸[1]是利用闸门控制流量和调节水位的水工建筑物，多建于河道、渠系、水库、湖泊及滨海地区，水闸作为挡水、泄水或取水的建筑物在水利工程中应用广泛。
水闸工程长期处于干湿交替的恶劣环境，且部分水闸建设年代久远，容易在运行管理中出现如下问题[2]： 1、运行管理不规范，维修养护不到位重建设、轻管理一直以来是我国水利工程建设管理中存在的重要问题，水闸工程运行管理也存在这个问题，许多水闸建设完成后没有按照要求定期开展安全检查和鉴定工作，为了应付上级检查编造巡查日志，填写随意、不合规范。
部分领导对水闸管理重视程度不高，没有进行实地考察，监管工作不到位。
同时由于缺乏资金，致使水闸工程年久失修，导致水闸消防设施损坏，水闸锈蚀、腐蚀、变形、混凝土老化，水闸阀门启闭设施损坏等问题普遍存在。
水闸设施的运行有时凭运气，往往在防汛抗旱工作或供水工作中发现设备无法正常运行才去维修养护，造成了极大的安全隐患。
2、管理人员紧缺，专业技术力量不足由于水闸工程运行管理工作的工作环境艰苦、工作单调乏味、工资待遇不高，因此很少有大学生和更高学历的人才愿意进行水闸工程的运行管理工作，再加上由于经费和编制的限制，目前水闸工程运行管理一线人员大多为编外人员，且学历较低，水利、机电等专业知识素养较差，年龄普遍较大。

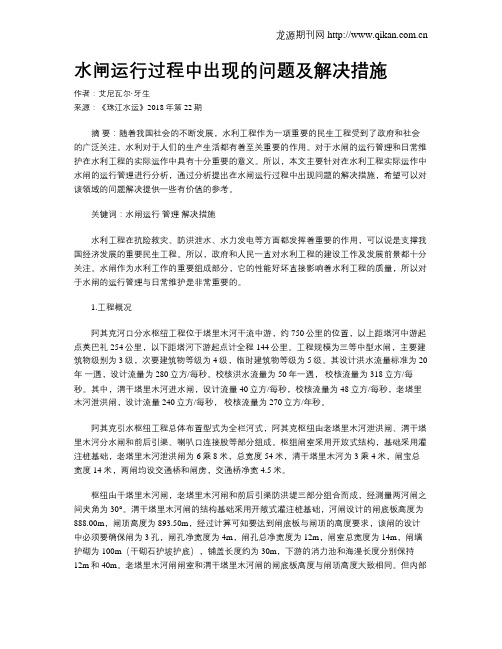

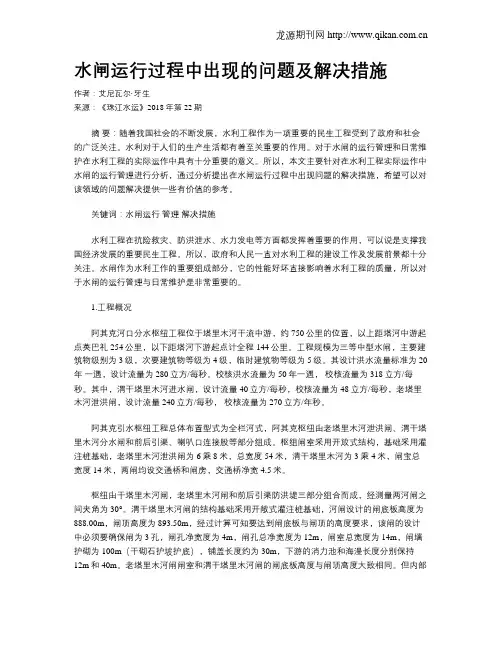

水闸运行过程中出现的问题及解决措施作者：艾尼瓦尔·牙生来源：《珠江水运》2018年第22期摘要：随着我国社会的不断发展，水利工程作为一项重要的民生工程受到了政府和社会的广泛关注。
水利对于人们的生产生活都有着至关重要的作用。
对于水闸的运行管理和日常维护在水利工程的实际运作中具有十分重要的意义。
所以，本文主要针对在水利工程实际运作中水闸的运行管理进行分析，通过分析提出在水闸运行过程中出现问题的解决措施，希望可以对该领域的问题解决提供一些有价值的参考。
关键词：水闸运行管理解决措施水利工程在抗险救灾、防洪泄水、水力发电等方面都发挥着重要的作用，可以说是支撑我国经济发展的重要民生工程。
所以，政府和人民一直对水利工程的建设工作及发展前景都十分关注。
水闸作为水利工作的重要组成部分，它的性能好坏直接影响着水利工程的质量，所以对于水闸的运行管理与日常维护是非常重要的。
1.工程概况阿其克河口分水枢纽工程位于塔里木河干流中游，约750公里的位置，以上距塔河中游起点英巴礼254公里，以下距塔河下游起点计全程144公里。
工程规模为三等中型水闸，主要建筑物级别为3级，次要建筑物等级为4级，临时建筑物等级为5级。
其设计洪水流量标准为20年一遇，设计流量为280立方/每秒。
校核洪水流量为50年一遇，校核流量为318立方/每秒。
其中，渭干塔里木河进水闸，设计流量40立方/每秒，校核流量为48立方/每秒，老塔里木河泄洪闸，设计流量240立方/每秒，校核流量为270立方/年秒。
阿其克引水枢纽工程总体布置型式为全栏河式，阿其克枢纽由老塔里木河泄洪闸、渭干塔里木河分水闸和前后引渠、喇叭口连接股等部分组成。
枢组闸室采用开放式结构，基础采用灌注桩基础，老塔里木河泄洪闸为6乘8米，总宽度54米，清干塔里木河为3乘4米，闸宝总宽度14米，两闸均设交通桥和闸房，交通桥净宽4.5米。
枢纽由干塔里木河闸，老塔里木河闸和前后引渠防洪堤三部分组合而成，经测量两河闸之间夹角为30°。
水闸运行过程中出现的问题及解决措施摘要：水闸是修建在河道和渠道上利用闸门控制流量和调节水位的低水头水工建筑物，具有挡水和泄水双重功能。
如何安全运行水闸，充分发挥工程效益是工程管理单位工作人员需要掌握和了解的基本职责。
关键词：水闸运行；问题；解决措施1 水闸运行过程中常见的问题1.1 混凝土结构出现老化现象在工程中由于混凝土的冻融破坏、高速水流对混凝土的冲刷及磨蚀、长期缺乏维修等因素，导致建筑物上出现了混凝土的裂缝、剥落、钢筋裸露、钢筋锈蚀、伸缩缝止水损坏漏水等混凝土结构病害。
通过对淠史杭灌区各类中型闸的现场调查发现渠道上的淤积多，闸槽钢衬生锈，闸槽两侧的混凝土脱落、破损等问题比较突出。
1.2 自动化程度不足目前在对于水闸自动化的控制技术方面我国与其他国家相比较为落后。
因为水闸的自动化控制系统需要现代信息技术作为支撑，我国在这方面出现技术与理论短板，导致我国水闸的自动化控制技术存在诸多不足，如：无法有效应对恶劣环境、抗干扰能力不足、设备稳定性差等。
水闸工程功能能否有效发挥取决于启闭机的齿轮的质量、动力控制箱的复杂程度、启闭机的质量、油路是否通畅、油质是否符合规定等因素。
1.3 闸门腐蚀、漏水、震动问题由于钢闸门安全系数高操作简单，所以在我国现阶段的水利工程中应用十分广泛。
但是钢闸门在使用过程中也存在一些问题，首先钢闸门因为自身材料的特性容易受到水流的腐蚀，对其质量会产生损害。
所以在使用钢闸门时相关管理单位要进行定期的保养和维护，避免损害钢闸门的质量。
其次钢闸门存在的漏水现象也是一个比较严重的问题，对于这一问题目前还没有找到合适的解决方法。
1.4 没有对水闸进行日常维护为了保证整个水闸工程的质量，延长水闸工程中多种设备的使用寿命，在进行水闸工程建设的质量把控时，不但要确保水利工程建设过程的安全，还要使日后水闸工程的管理与维护工作得到落实。
水闸经过长期的工作，相关设备必然会存在损耗出现水闸排水或者是蓄水能力的降低，测量数据不准确等情况。

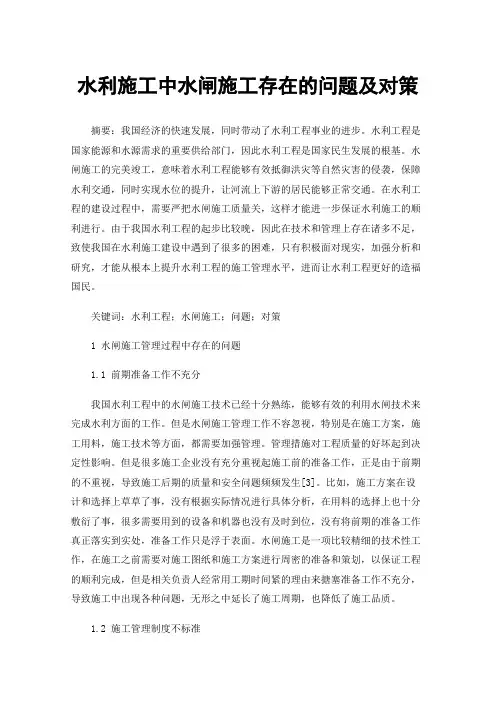

水利施工中水闸施工存在的问题及对策摘要：我国经济的快速发展，同时带动了水利工程事业的进步。
水利工程是国家能源和水源需求的重要供给部门，因此水利工程是国家民生发展的根基。
水闸施工的完美竣工，意味着水利工程能够有效抵御洪灾等自然灾害的侵袭，保障水利交通，同时实现水位的提升，让河流上下游的居民能够正常交通。
在水利工程的建设过程中，需要严把水闸施工质量关，这样才能进一步保证水利施工的顺利进行。
由于我国水利工程的起步比较晚，因此在技术和管理上存在诸多不足，致使我国在水利施工建设中遇到了很多的困难，只有积极面对现实，加强分析和研究，才能从根本上提升水利工程的施工管理水平，进而让水利工程更好的造福国民。
关键词：水利工程；水闸施工；问题；对策1 水闸施工管理过程中存在的问题1.1 前期准备工作不充分我国水利工程中的水闸施工技术已经十分熟练，能够有效的利用水闸技术来完成水利方面的工作。
但是水闸施工管理工作不容忽视，特别是在施工方案，施工用料，施工技术等方面，都需要加强管理。
管理措施对工程质量的好坏起到决定性影响。
但是很多施工企业没有充分重视起施工前的准备工作，正是由于前期的不重视，导致施工后期的质量和安全问题频频发生[3]。
比如，施工方案在设计和选择上草草了事，没有根据实际情况进行具体分析，在用料的选择上也十分敷衍了事，很多需要用到的设备和机器也没有及时到位，没有将前期的准备工作真正落实到实处，准备工作只是浮于表面。
水闸施工是一项比较精细的技术性工作，在施工之前需要对施工图纸和施工方案进行周密的准备和策划，以保证工程的顺利完成，但是相关负责人经常用工期时间紧的理由来搪塞准备工作不充分，导致施工中出现各种问题，无形之中延长了施工周期，也降低了施工品质。
1.2 施工管理制度不标准管理制度在水利工程中起到约束性的作用。
管理制度对施工周期，施工质量和施工安全都产生着影响。
在施工技术方面，我国的施工企业也存在着不足，技术人员的监管工作不到位，施工人员的安全意识和岗位责任意识模糊，工作中出现懈怠懒散的情况，缺乏责任感和使命感，无形之中影响着整个施工团队的工作积极性。

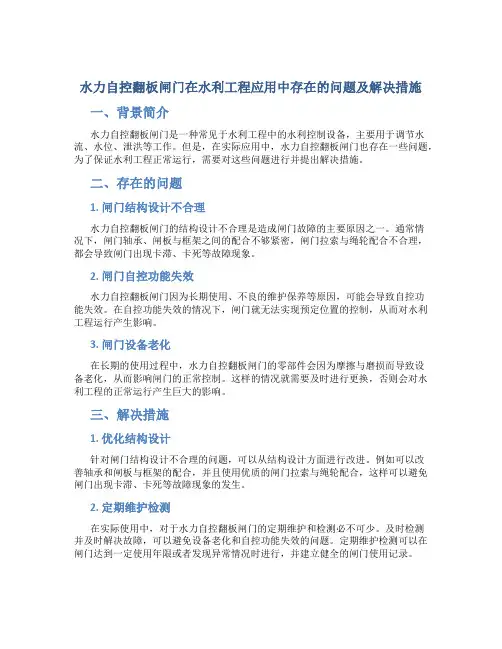

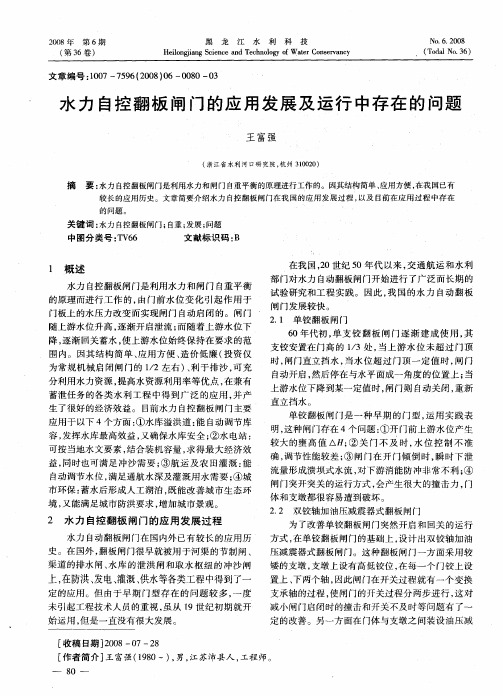

水力自控翻板闸门在水利工程应用中存在的问题及解决措施一、背景简介水力自控翻板闸门是一种常见于水利工程中的水利控制设备，主要用于调节水流、水位、泄洪等工作。
但是，在实际应用中，水力自控翻板闸门也存在一些问题，为了保证水利工程正常运行，需要对这些问题进行并提出解决措施。
二、存在的问题1. 闸门结构设计不合理水力自控翻板闸门的结构设计不合理是造成闸门故障的主要原因之一。
通常情况下，闸门轴承、闸板与框架之间的配合不够紧密，闸门拉索与绳轮配合不合理，都会导致闸门出现卡滞、卡死等故障现象。
2. 闸门自控功能失效水力自控翻板闸门因为长期使用、不良的维护保养等原因，可能会导致自控功能失效。
在自控功能失效的情况下，闸门就无法实现预定位置的控制，从而对水利工程运行产生影响。
3. 闸门设备老化在长期的使用过程中，水力自控翻板闸门的零部件会因为摩擦与磨损而导致设备老化，从而影响闸门的正常控制。
这样的情况就需要及时进行更换，否则会对水利工程的正常运行产生巨大的影响。
三、解决措施1. 优化结构设计针对闸门结构设计不合理的问题，可以从结构设计方面进行改进。
例如可以改善轴承和闸板与框架的配合，并且使用优质的闸门拉索与绳轮配合，这样可以避免闸门出现卡滞、卡死等故障现象的发生。
2. 定期维护检测在实际使用中，对于水力自控翻板闸门的定期维护和检测必不可少。
及时检测并及时解决故障，可以避免设备老化和自控功能失效的问题。
定期维护检测可以在闸门达到一定使用年限或者发现异常情况时进行，并建立健全的闸门使用记录。
3. 及时更换老化零部件为了保证水利工程的正常运行，应及时更换水力自控翻板闸门中老化的零部件。
零部件的更换可以根据使用寿命或者实际损坏情况自行判断，并及时联系生产厂家进行更换。
四、水力自控翻板闸门是水利工程中必不可少的控制设备，但是在实际应用中可能会出现闸门结构不合理、自控功能失效和设备老化等问题。
为了保证水利工程的正常运行，需要对这些问题进行并及时采取相应的解决措施，从而提高水利工程的安全性和稳定性。
水力自控翻板闸门技术的特点以及应用中存在的问题和主要对策为了更好地应用水力自控翻板闸门技术,下面笔者就目前水力自控翻板闸门技术的特点和设计理论,以及我县在水力自控翻板闸门技术应用中存在的问题和主要对策谈一谈自己粗浅的见解。
1水力自控翻板闸门的特点水力自控翻板闸门利用水力和闸门重量平衡的原理,增设阴尼反馈系统,达到随着上游水位升高自动逐渐开启闸门泄流、上游水位下降自动逐渐关闭闸门蓄水的目的,使上游水位始终保持在要求的范围内。
水力自控翻板闸门主要有以下的特点:1.1结构简单,操作方便。
水力自控翻板闸门与一般钢平板闸门相比,无需机电设备及专人操纵泄流,且泄洪准确及时,能节省人力、物力;借助水位的升高,水压力的增大,逐渐自行开启闸门过流,保持蓄水位不变;当闸门全部打开时,河床泄流状况与天然河床相差无几,当水位降低时,闸门逐渐关闭蓄水,因此使用更方便。
1.2运行安全,经济实用。
由于水力自控翻板闸门能准确自动调控水位,运行时稳定性良好,管理安全、方便、省时、省力。
水力自控翻板闸门的门体为预制钢筋混凝土结构,仅支承部分为金属结构,投资为常规闸门的1/2左右。
因此,施工简便、造价低廉,且维修方便,节省费用。
2水力自控翻板闸门的设计理论2.1翻板闸门的规格及其选配水力自控翻板门一般按定型设计生产,翻板门每扇均设两个支墩,其位置按门板正负弯矩大致相等之原则设在距门边0.222门宽处,翻板门通过支墩安装在底板或底堰上。
水力自控翻板门实行生产许可证制度,厂家负责水力自控翻板门各部件的设计,制作与安装,因此,作为翻板门坝和水工设计实际上如何进行翻板门的合理选配,同时完成其基座-底堰或底板及坝上下游护岸的结构设计。
如何合理地选配翻板门呢?其原则不外乎是安全经济。
众所周知,水力自控翻板门由于其“活动性”,相对于同高的固定坝型其造价较高,而且,单位面积门价按大于一次方关系随门高递增,因此,水工设计人员首先选择知名厂家生产的产品,然后综合工程造价,淹没损失等诸多因素择优选定翻板门的型号(主要是门高)和数量。
其中,合理地选择门高是降低翻板门坝造价的关键。
为了有效地降低洪水淹没高度及其损失,同时又不至于选择太高的翻板门,有时翻板门坝往往选建在河面较宽的地段,若其配建河床式电站时尤然如此,因其厂房已占据一定的河床宽。
由于翻板门坝总的一般都不高,工程实践表明,长坝配矮门有时会比矮坝配高门方案经济。
从翻板门的运行特性可知,门前水位有先高后低(当然最后又重新涨高起来)之现象,而且它有两个显著的特点,其一是该壅水先高之峰值处翻板门泄流量一般不大;其二是翻板门越高其壅水先高之峰值越大。
由于工程核淹土款子标准的洪水流量一般较大,大坝常渲泄时翻板门已全开,按几近不考虑翻板门存在的堰流公式计算出的门前水位不低于上述先高峰值,否则,门高还可选择小者,因为此时确定土地淹没与否的最高水位不是渲泄核淹土地标准洪水流量而是通过较小流量时门前水位,这样所选的翻板门其泄流量限水位的能力未充分挖掘出来。
当然,若按上述原则合理选定门高后的翻板门坝渲泄核淹人口标准水时,坝上游回水位高于设计限制水位时的,却又另当别论了。
2.2门前水位—下泄流量关系曲线的形状与绘制水力自控翻板门全开前,翻板门门顶,门底同时泄流,且二者势均力敌,不可偏废;全开后,翻板门已翻转成一近乎平悬在河中的一楔块(与水平夹角仅为10°),此时过闸水流已变成一完全意义上的堰流,由于翻板门厚0.2～0.3m,对闸坝泄流阻碍不大,完全可以先按不考虑翻板门存在之状况来计算,然后适当作一定折减便可求得其下泄流量。
因此,翻板门全开后,其泄水能力可按实用堰公式(η为泄流量折减系数,由水工模型实验确定,无实资料时一般可取0.93-0.95)计算,因支墩薄而低,尺寸极小,一般淹没水中,故可不考虑侧收缩问题。
而翻板门刚开始翻转时,门顶为薄壁堰溢流,门底为闸孔出流,它们的泄流分式分别为和Q孔=μbe。
因此,翻板门全开前总的下泄流量计算公式为Q=Q堰 Q孔。
由于翻板门全开前后分别按不同流量公式计算其下泄流量,即翻板门全开前,其下泄流量不仅是门前水位的函数而且还与翻板门开度成正比,翻板门全开后,其下泄流量仅随门前水位的变化而变化。
因此,翻板门门前水位—下泄流量关系并非一单调连续曲线,而是由前后两段不同的曲线所组成,而且翻板门全开前,该曲线不可逆,即涨退水曲线成一闭合回路,即河道开始涨水时呈上升趋势,当翻板门与水平夹角等于45°时,翻板门门前水位-下泄量曲线开始转为下降,这是因为从此开始,翻板门挡水功能逐渐退出,其泄流能力过坝水流逐渐向全堰流转变而陡增所致的暂时现象。
翻板全开后,随着来水流量的继续增大,该曲线开始龙抬头地单调上升而不再反复。
退水期,当流量较大门全开状态即不存在开度变化时,随着来水减少门前水位单调下降即沿涨水曲线回复,但当河水流量小到门全开时最小泄量后,又因翻板门开度减少滞后于河水来量减少,而造成某河水位下翻板门实际泄量大于变小了河道来水流量,所以这时翻板门门前水位随着河水来量的减少而降低,而翻板门也将随着门前水位的降低而开始关闭,但该退水曲线可就不重蹈涨水曲线而另辟蹊径了。
随着翻板门的逐渐关闭并至一定开度后其挡水效应也随之显著加强,门前水位便将逐渐壅高。
同时,翻板门随着河水来量的进一步减少而继续关闭,于量,门前水位也将逐渐升高直至正常高水位,至此,翻板门完全关闭,正常挡水。
2.3底堰设计大多数水力自控翻板门坝均设有底堰,如何经济合理地设计一个底堰对合理选择门高,提高整个翻板门闸坝的经济与适应性有重要的作用。
2.3.1底堰的一般形状水力自控翻板门俗称活动坝,其挡水面板通过两长条形的支墩支承在底堰上。
因此,水力自控翻板门底堰其不仅要满足抗滑稳定的需要,而且还应保证其顶宽不小于厂家所提出的最小尺寸,以满足水力自控翻板门安装与运行之要求。
由此,水力自控翻板门底堰一般均采用梯形截面。
2.3.2底堰的结构及其构造由于翻板门底堰一般采用梯形截面,而且安装要求较宽的堰顶,另外,坝体抗滑稳定和坝面泄流顺畅等均要求底堰有一定的下游边坡(1:0.6～1.0)和反弧鼻坎(面流或挑流的消能方式)。
因此,水力自控翻板门底堰截面将较为庞大,为既保障水力自控翻板门之构造要求,又充分节省工程量,其底堰可采用砼硬壳或圬工硬壳(即壳内填筑砂砾或碎石),还可做成空腹式,即壳内干脆不填料。
由于硬壳坝渗径短,故其在软基上时应,在坝体的上游面设置粘土铺盖防渗,铺盖长为3～5倍水头,平均厚度不少于1.0m,紧挨上游坝踵处可增至1.5m,下游坝址以下应设排水反滤层。
水力自控翻板门硬壳底堰若建在岩基上,不仅可不设上游铺盖,还可不设底板,但上游面坝踵应伸齿墙入基岩,其深度也应使水流渗过该齿墙的水力梯度水不大于所在基岩的允许渗透坡降(有关规范规定强风化岩层允许渗透坡降为3～5,弱风化岩层为5～10,新鲜岩层≥10),但一般不小于1.00m;下游坝址也应嵌入岩基至少0.5m。
这样,建造于岩基上不设底板的翻板门硬壳底堰不仅造价低廉,而且技术合理。
2.3.3底堰结构简化计算方法水力自控翻板门底堰结构计算可分其结构强度计(验)算和整体稳定分析两方面。
而翻板门硬壳底堰是一空间结构,严格地讲要进行有限元分析,但这很繁复,因此,水工结构界对此未建立起成熟简便的计算模式。
考虑到翻板门硬壳底堰一般不高,根据理论力学,水工钢筋混凝土和钢筋混凝土结构学的基本原理,作些假设试图提出其简易的计算方法以满足工程设计的需要。
2.4门后补气翻板门开启泄流时其背后存在着一个三角空间,其内空气将被上下相夹的两股快速水流挟带而去,因此形成真空,这势必会使门叶受力剧增,泄水流态紊乱,进而成翻板门的振动和空蚀破坏。
因此,翻板门存在着一个门后补气的问题,即在两端岸墙上各设置一个通气孔弯出墙侧面通向翻板门后三角空穴便可。
3应用中存在的问题我县低水头电站已广泛采用了水力自控翻板闸门技术,在具体的运用中存在如下问题:3.1设计上存在误区,对水力自控翻板闸门的过水机理、运行特性不了解以及片面夸大泄洪能力而产生的问题。
3.1.1水力自控翻板闸门过水机理的复杂性,使得闸坝的泄洪计算不能客观反映闸门的泄洪能力。
众所周知,所有的闸门在开启泄流都存在着半开和全开两种状况,一般闸门全开前后均仅有开度大小之量变而没有流态之质变,因此,其泄流计算公式始终如一,但水力自控翻板门就不同了,因为其全开前,翻板门门顶、门底同时泄流,且二者势均力敌,不可偏废;全开后翻板门已翻成一近乎平悬在河中的一楔块,此时过水闸门水流已变成一完全意义上的堰流。
由于水力自控翻板闸过水机理的复杂性,也使得泄洪计算相对也复杂起来,在实际计算中,有的仅理解全开前闸门的过水机理,有的片面地理解成全开后的过水机理,因此使得泄洪计算结果迥然不同,不能给电站闸门泄洪能力一个客观正确的反映。
3.1.2水力自控翻板闸门运行特性的不了解,致使闸门规格选择不合理。
由于电站建设中,按常规大坝建设往往选择在河面较窄的地段,这样虽然在一定程度上节省了闸坝的工程量,减少了投资,但为渲泄核淹人口标准洪水时就必然要选择门高较高的闸门,根据翻板闸的运行特点可知壅水先高之峰值处翻板泄量一般不大,翻板门越高其壅水先高之峰值就越大,因此,由于选用了门高较高的翻板,就必然产生两种情况:一是最高水位不是渲泄核淹土地标准洪水流量而是通过较小流量时的门前水位;二是洪水没有达到相应设计洪水标准时,洪水位已达到甚至超过了设计洪水位标准。
这样使得电站在小于洪水标准的洪水中已产生了较大的淹没,给上游埋下了安全隐患,而且由于这种隐患不易发现,也很难从理论上得到论证,因此,使得电站和当地工农关系紧张。
3.1.3水力自控翻板闸门的泄洪能力被片面夸大,使得电站水位选择原则不合理。
电站为追求经济效益,在水位选择时往往片面夸大水力自控翻板闸门的泄洪能力,更有甚者,为抬高上游水位,不考虑电站上游水位的抬高对两岸地下水位的影响,给两岸作物的生长产生了极大的不利影响。
另一方面,部分挖潜改造的电站,为节省投资,在正常水位的确定时只要求大坝改造成水力自控翻板闸坝后各相应水位不抬高就行了,而实际上,电站大坝改造前就已存在对上游的淹没现象,改造时没能利用水力自控翻板闸对泄洪的有利作用加以改善对上游的淹没损失,一旦河道过流条件改变,必须会产生新的问题,产生很大的淹没损失,因此工农纠纷不断,举证困难。
3.2水力自控翻板闸门固有缺点产生的问题。
3.2.1漂浮物堵塞铰座。
当闸门建在山区河道上时,河道行洪时具有势猛,速度大,冲刷强,漂浮物多等特点。
当杂草、树枝、树干等杂物堵塞在铰座周围,会影响闸门的回关,严重的将在闸门与底板之间形成缝隙,闸前蓄不上水。
汛后清理这些杂物也比较困难,需要千斤顶、吊车或滑轮组把闸门开启起来清除,给管理工作带来很大的麻烦,还会造成一定的经济损失。
