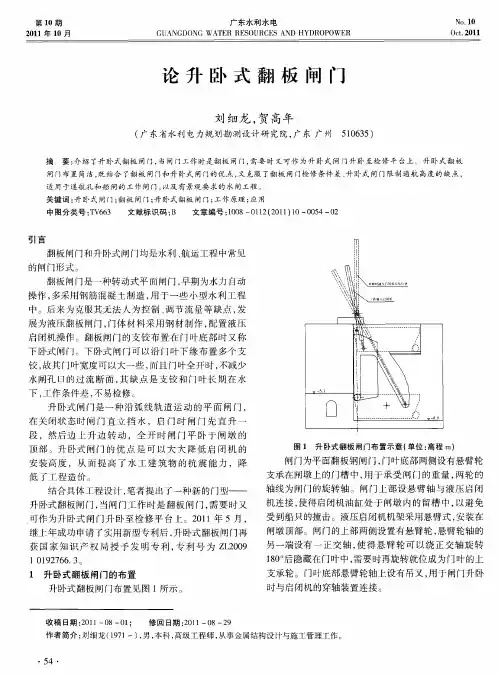

翻板闸门基本工作原理

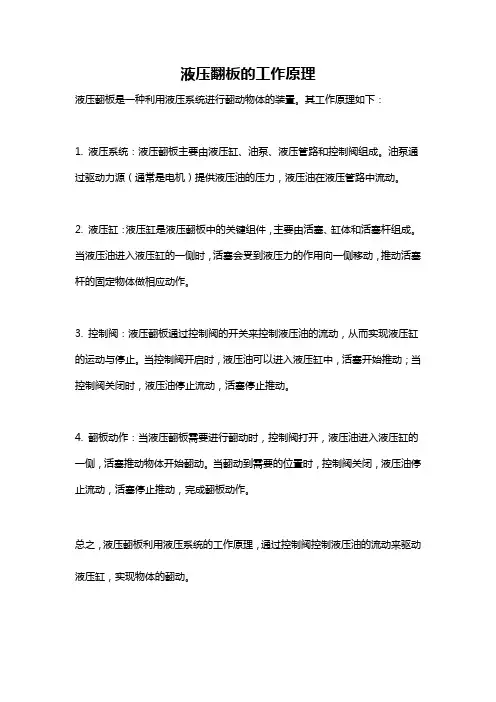

液压翻板的工作原理
液压翻板是一种利用液压系统进行翻动物体的装置。

其工作原理如下：
1. 液压系统：液压翻板主要由液压缸、油泵、液压管路和控制阀组成。

油泵通过驱动力源（通常是电机）提供液压油的压力，液压油在液压管路中流动。

2. 液压缸：液压缸是液压翻板中的关键组件，主要由活塞、缸体和活塞杆组成。

当液压油进入液压缸的一侧时，活塞会受到液压力的作用向一侧移动，推动活塞杆的固定物体做相应动作。

3. 控制阀：液压翻板通过控制阀的开关来控制液压油的流动，从而实现液压缸的运动与停止。

当控制阀开启时，液压油可以进入液压缸中，活塞开始推动；当控制阀关闭时，液压油停止流动，活塞停止推动。

4. 翻板动作：当液压翻板需要进行翻动时，控制阀打开，液压油进入液压缸的一侧，活塞推动物体开始翻动。

当翻动到需要的位置时，控制阀关闭，液压油停止流动，活塞停止推动，完成翻板动作。

总之，液压翻板利用液压系统的工作原理，通过控制阀控制液压油的流动来驱动液压缸，实现物体的翻动。

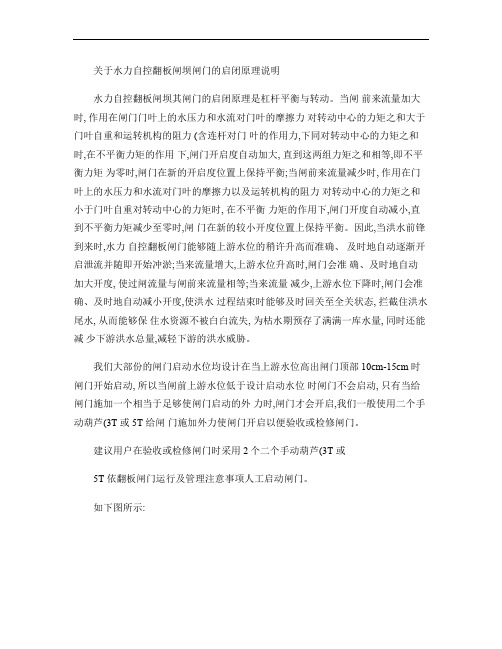

关于水力自控翻板闸坝闸门的启闭原理说明水力自控翻板闸坝其闸门的启闭原理是杠杆平衡与转动。

当闸前来流量加大时, 作用在闸门门叶上的水压力和水流对门叶的摩擦力对转动中心的力矩之和大于门叶自重和运转机构的阻力 (含连杆对门叶的作用力,下同对转动中心的力矩之和时,在不平衡力矩的作用下,闸门开启度自动加大, 直到这两组力矩之和相等,即不平衡力矩为零时,闸门在新的开启度位置上保持平衡;当闸前来流量减少时, 作用在门叶上的水压力和水流对门叶的摩擦力以及运转机构的阻力对转动中心的力矩之和小于门叶自重对转动中心的力矩时, 在不平衡力矩的作用下,闸门开度自动减小,直到不平衡力矩减少至零时,闸门在新的较小开度位置上保持平衡。

因此,当洪水前锋到来时,水力自控翻板闸门能够随上游水位的稍许升高而准确、及时地自动逐渐开启泄流并随即开始冲淤;当来流量增大,上游水位升高时,闸门会准确、及时地自动加大开度, 使过闸流量与闸前来流量相等;当来流量减少,上游水位下降时,闸门会准确、及时地自动减小开度,使洪水过程结束时能够及时回关至全关状态, 拦截住洪水尾水, 从而能够保住水资源不被白白流失, 为枯水期预存了满满一库水量, 同时还能减少下游洪水总量,减轻下游的洪水威胁。

我们大部份的闸门启动水位均设计在当上游水位高出闸门顶部 10cm-15cm 时闸门开始启动, 所以当闸前上游水位低于设计启动水位时闸门不会启动, 只有当给闸门施加一个相当于足够使闸门启动的外力时,闸门才会开启,我们一般使用二个手动葫芦(3T 或 5T 给闸门施加外力使闸门开启以便验收或检修闸门。

建议用户在验收或检修闸门时采用 2个二个手动葫芦(3T 或5T 依翻板闸门运行及管理注意事项人工启动闸门。

如下图所示:湖南省水电(闸门建设工程有限公司 2009-10-29。

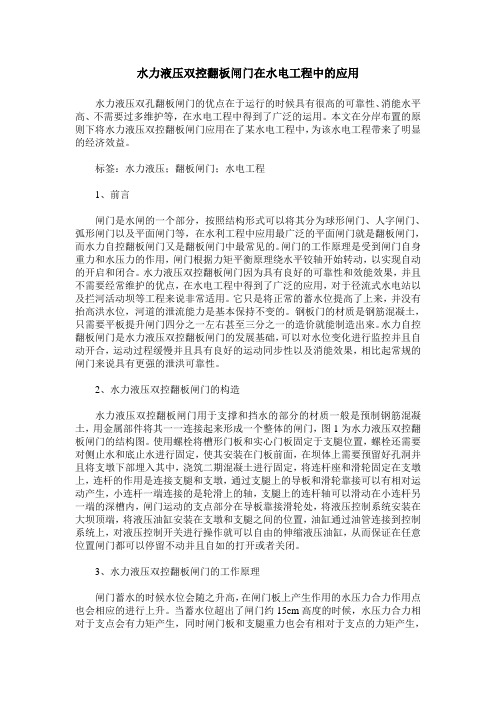

水力液压双控翻板闸门在水电工程中的应用水力液压双孔翻板闸门的优点在于运行的时候具有很高的可靠性、消能水平高、不需要过多维护等，在水电工程中得到了广泛的运用。

本文在分岸布置的原则下将水力液压双控翻板闸门应用在了某水电工程中，为该水电工程带来了明显的经济效益。

标签：水力液压；翻板闸门；水电工程1、前言闸门是水闸的一个部分，按照结构形式可以将其分为球形闸门、人字闸门、弧形闸门以及平面闸门等，在水利工程中应用最广泛的平面闸门就是翻板闸门，而水力自控翻板闸门又是翻板闸门中最常见的。

闸门的工作原理是受到闸门自身重力和水压力的作用，闸门根据力矩平衡原理绕水平铰轴开始转动，以实现自动的开启和闭合。

水力液压双控翻板闸门因为具有良好的可靠性和效能效果，并且不需要经常维护的优点，在水电工程中得到了广泛的应用，对于径流式水电站以及拦河活动坝等工程来说非常适用。

它只是将正常的蓄水位提高了上来，并没有抬高洪水位，河道的泄流能力是基本保持不变的。

钢板门的材质是钢筋混凝土，只需要平板提升闸门四分之一左右甚至三分之一的造价就能制造出來。

水力自控翻板闸门是水力液压双控翻板闸门的发展基础，可以对水位变化进行监控并且自动开合，运动过程缓慢并且具有良好的运动同步性以及消能效果，相比起常规的闸门来说具有更强的泄洪可靠性。

2、水力液压双控翻板闸门的构造水力液压双控翻板闸门用于支撑和挡水的部分的材质一般是预制钢筋混凝土，用金属部件将其一一连接起来形成一个整体的闸门，图1为水力液压双控翻板闸门的结构图。

使用螺栓将槽形门板和实心门板固定于支腿位置，螺栓还需要对侧止水和底止水进行固定，使其安装在门板前面，在坝体上需要预留好孔洞并且将支墩下部埋入其中，浇筑二期混凝土进行固定，将连杆座和滑轮固定在支墩上，连杆的作用是连接支腿和支墩，通过支腿上的导板和滑轮靠接可以有相对运动产生，小连杆一端连接的是轮滑上的轴，支腿上的连杆轴可以滑动在小连杆另一端的深槽内，闸门运动的支点部分在导板靠接滑轮处，将液压控制系统安装在大坝顶端，将液压油缸安装在支墩和支腿之间的位置，油缸通过油管连接到控制系统上，对液压控制开关进行操作就可以自由的伸缩液压油缸，从而保证在任意位置闸门都可以停留不动并且自如的打开或者关闭。

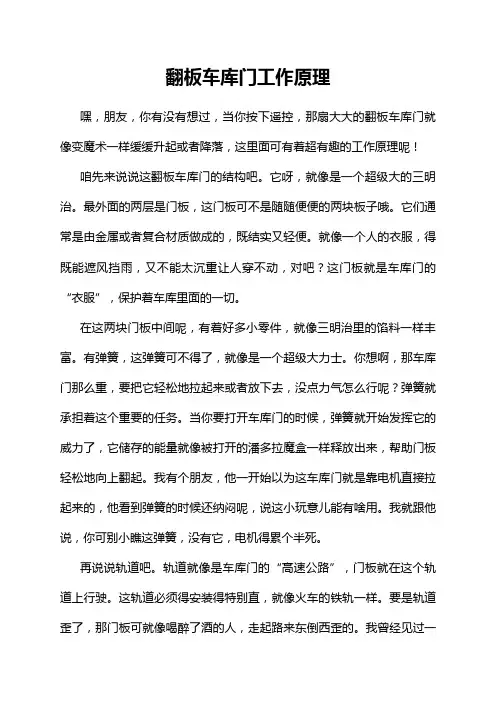

翻板车库门工作原理嘿，朋友，你有没有想过，当你按下遥控，那扇大大的翻板车库门就像变魔术一样缓缓升起或者降落，这里面可有着超有趣的工作原理呢！咱先来说说这翻板车库门的结构吧。

它呀，就像是一个超级大的三明治。

最外面的两层是门板，这门板可不是随随便便的两块板子哦。

它们通常是由金属或者复合材质做成的，既结实又轻便。

就像一个人的衣服，得既能遮风挡雨，又不能太沉重让人穿不动，对吧？这门板就是车库门的“衣服”，保护着车库里面的一切。

在这两块门板中间呢，有着好多小零件，就像三明治里的馅料一样丰富。

有弹簧，这弹簧可不得了，就像是一个超级大力士。

你想啊，那车库门那么重，要把它轻松地拉起来或者放下去，没点力气怎么行呢？弹簧就承担着这个重要的任务。

当你要打开车库门的时候，弹簧就开始发挥它的威力了，它储存的能量就像被打开的潘多拉魔盒一样释放出来，帮助门板轻松地向上翻起。

我有个朋友，他一开始以为这车库门就是靠电机直接拉起来的，他看到弹簧的时候还纳闷呢，说这小玩意儿能有啥用。

我就跟他说，你可别小瞧这弹簧，没有它，电机得累个半死。

再说说轨道吧。

轨道就像是车库门的“高速公路”，门板就在这个轨道上行驶。

这轨道必须得安装得特别直，就像火车的铁轨一样。

要是轨道歪了，那门板可就像喝醉了酒的人，走起路来东倒西歪的。

我曾经见过一个车库门，它的轨道因为被撞了一下有点变形，结果那门板在开合的时候就特别不顺畅，嘎吱嘎吱地响，就像一个生病的老人在痛苦地呻吟。

电机可是翻板车库门的心脏啊。

它就像一个默默工作的小机器人，当你按下遥控按钮，电机就收到信号开始转动。

这电机转动的力量就像一只无形的大手，拉着门板沿着轨道上升或者下降。

我和我的邻居有一次聊天就说到这个电机，他说他担心电机突然坏了，车库门就打不开了。

我就安慰他说，现在的电机质量都很不错的，就像一个忠诚的小卫士，不会轻易出问题的。

不过呢，定期检查保养还是很有必要的，就像我们人要定期去体检一样。

还有一个很重要的部分就是平衡系统。

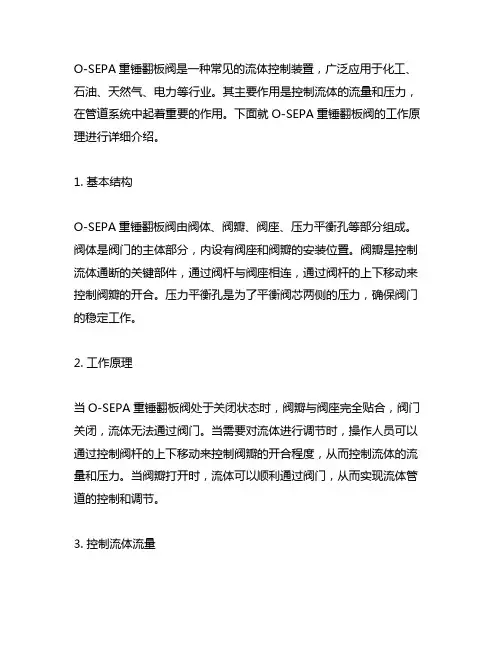

O-SEPA重锤翻板阀是一种常见的流体控制装置，广泛应用于化工、石油、天然气、电力等行业。

其主要作用是控制流体的流量和压力，在管道系统中起着重要的作用。

下面就O-SEPA重锤翻板阀的工作原理进行详细介绍。

1. 基本结构O-SEPA重锤翻板阀由阀体、阀瓣、阀座、压力平衡孔等部分组成。

阀体是阀门的主体部分，内设有阀座和阀瓣的安装位置。

阀瓣是控制流体通断的关键部件，通过阀杆与阀座相连，通过阀杆的上下移动来控制阀瓣的开合。

压力平衡孔是为了平衡阀芯两侧的压力，确保阀门的稳定工作。

2. 工作原理当O-SEPA重锤翻板阀处于关闭状态时，阀瓣与阀座完全贴合，阀门关闭，流体无法通过阀门。

当需要对流体进行调节时，操作人员可以通过控制阀杆的上下移动来控制阀瓣的开合程度，从而控制流体的流量和压力。

当阀瓣打开时，流体可以顺利通过阀门，从而实现流体管道的控制和调节。

3. 控制流体流量O-SEPA重锤翻板阀通过调节阀瓣的开合程度，可以实现对流体流量的精确控制。

当阀瓣完全关闭时，流体无法通过阀门，从而实现截流的作用。

而当阀瓣逐渐打开时，流体的流量也会逐渐增加，从而实现对流体流量的调节。

4. 控制流体压力除了控制流体流量之外，O-SEPA重锤翻板阀还可以实现对流体压力的调节。

当阀瓣打开时，流体的流动速度会增加，从而导致流体的压力下降。

反之，当阀瓣关闭时，流体的流动速度减小，从而使流体的压力上升。

通过控制阀瓣的开合程度，可以实现对流体压力的精确调节。

5. 稳定可靠O-SEPA重锤翻板阀在实际应用中，具有结构简单、使用方便、稳定可靠等优点。

其采用了重锤平衡结构，可以使阀瓣在流体冲击下保持稳定，防止因流体冲击而导致的阀门关闭失灵。

阀门的密封性能好，可以有效防止流体泄漏，确保管道系统的安全运行。

O-SEPA重锤翻板阀是一种可靠的流体控制装置，通过控制阀瓣的开合程度，可以实现对流体流量和压力的精确控制，广泛应用于化工、石油、天然气、电力等领域，发挥着重要的作用。

浅析水力自控翻板闸门在某小型水电站的应用摘要：本文作者根据自己的工作经验，阐述了水力自控翻板闸门的工作原理，通过工程实例，分析水力自控翻板闸门在水利水电工程中发挥的经济效益，指出在今后现代水利工程建设中应进一步推广使用。

关键词：水力自控；翻板闸门；经济效益。

1、水力自控翻板闸门的发展及应用简介水力自控翻板闸门是我国工程技术人员自行研究出来的一种新型节能闸坝。

翻板坝由基础固定坝和翻板闸门组成，其水力自控翻板闸门启闭的基本原理是杠杆平衡与转动。

水力自控翻板闸门巧妙地利用作用在闸门上的水压力和闸门的自重来作为启闭闸门的动力，无需其他外加能源，也无需其他启闭机械、启闭机房，具有造价节省、施工期短、不需人员操作等优点。

这种新型水闸的技术在目前还只是初步成熟，还处于不断研究、不断创新和不断完善的过程之中。

水力自控翻板闸门的研究和应用，是从上世纪60年代发展起来的，到本世纪初，经历了5次更新换代。

水力自控翻板闸门具有自动开启回关、不需人员操作、节约能源等优点，同时全开时阻水率小、过流能力强、不改变天然河床断面，适用范围非常广泛，可以使用于各种河宽的闸坝工程，主要用于航运、发电、防洪、灌溉、给水和改善环境。

2、水力自控翻板闸门启闭原理水力自控翻板闸门的启闭原理是杠杆平衡与转动。

当作用在闸门门叶上的水压力和水流对闸门门叶的摩擦力对转动中心的力矩的和大于闸门门叶自重和运转机构的阻力对转动中心的力矩的和时，闸门开启度自动加大，直到这两组力矩和相等时，闸门在新的开启度位置上保持平衡；当作用在闸门门叶上的水压力和水流对闸门门叶的摩擦力以及运转机构的阻力对转动中心的力矩的和小于闸门门叶自重对转动中心的力矩时，闸门开度自动减小，直到两者相等时，闸门在新的较小的开度位置上保持平衡。

因此，当洪水到来时，水力自控翻板闸门能够随上游水位的升高而准确及时地自动逐渐开启泄流；来流量增大，上游水位升高时，闸门会准确及时地自动家大开度；当来流量减少，上游水位下降时，闸门会准确及时地减小开度，使洪水过程结束时能够及时回关至全关状态。

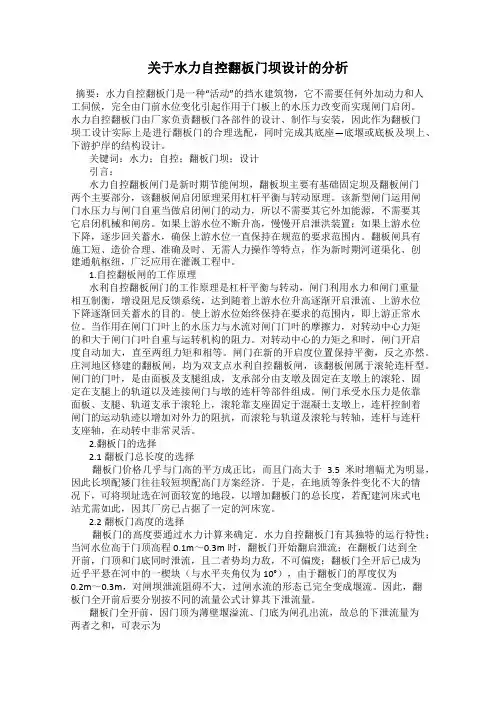

关于水力自控翻板门坝设计的分析摘要：水力自控翻板门是一种“活动”的挡水建筑物，它不需要任何外加动力和人工伺候，完全由门前水位变化引起作用于门板上的水压力改变而实现闸门启闭。

水力自控翻板门由厂家负责翻板门各部件的设计、制作与安装，因此作为翻板门坝工设计实际上是进行翻板门的合理选配，同时完成其底座—底堰或底板及坝上、下游护岸的结构设计。

关键词：水力；自控；翻板门坝；设计引言：水力自控翻板闸门是新时期节能闸坝，翻板坝主要有基础固定坝及翻板闸门两个主要部分，该翻板闸启闭原理采用杠杆平衡与转动原理。

该新型闸门运用闸门水压力与闸门自重当做启闭闸门的动力，所以不需要其它外加能源，不需要其它启闭机械和闸房。

如果上游水位不断升高，慢慢开启泄洪装置；如果上游水位下降，逐步回关蓄水，确保上游水位一直保持在规范的要求范围内。

翻板闸具有施工短、造价合理、准确及时、无需人力操作等特点，作为新时期河道渠化、创建通航枢纽，广泛应用在灌溉工程中。

1.自控翻板闸的工作原理水利自控翻板闸门的工作原理是杠杆平衡与转动，闸门利用水力和闸门重量相互制衡，增设阻尼反馈系统，达到随着上游水位升高逐渐开启泄流、上游水位下降逐渐回关蓄水的目的。

使上游水位始终保持在要求的范围内，即上游正常水位。

当作用在闸门门叶上的水压力与水流对闸门门叶的摩擦力，对转动中心力矩的和大于闸门门叶自重与运转机构的阻力。

对转动中心的力矩之和时，闸门开启度自动加大，直至两组力矩和相等。

闸门在新的开启度位置保持平衡，反之亦然。

庄河地区修建的翻板闸，均为双支点水利自控翻板闸，该翻板闸属于滚轮连杆型。

闸门的门叶，是由面板及支腿组成，支承部分由支墩及固定在支墩上的滚轮、固定在支腿上的轨道以及连接闸门与墩的连杆等部件组成。

闸门承受水压力是依靠面板、支腿、轨道支承于滚轮上，滚轮靠支座固定于混凝土支墩上，连杆控制着闸门的运动轨迹以增加对外力的阻抗，而滚轮与轨道及滚轮与转轴，连杆与连杆支座轴，在动转中非常灵活。
