机械设计基础

整理课件

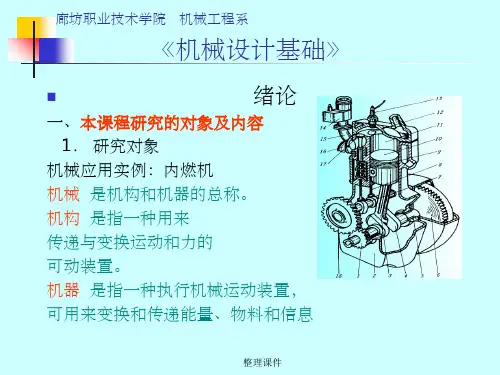

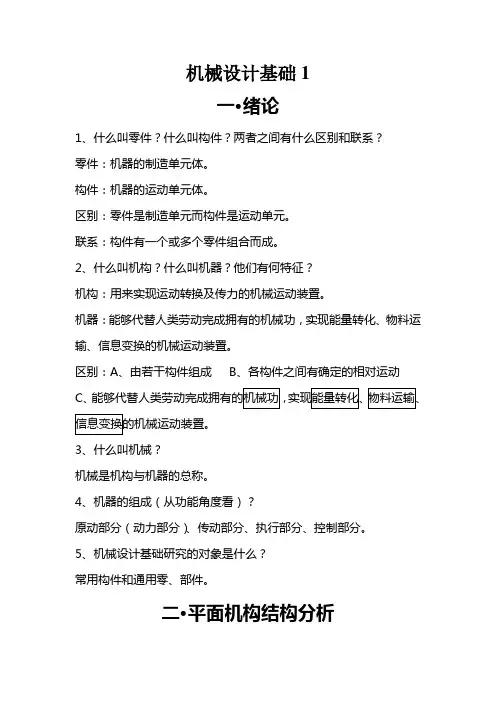

绪论
(4)工艺性要求 这包含两个方面1）装配工艺形2）零件加工工艺性。 (5)可靠性要求 要求机械系统在预定的环境条件下和寿命期限内，具有 保持正常工作状态的性能，这就称为可靠性。 2.机械零件设计的基本准则及一般步骤 (1)根据零件的使用要求（如功率、转速等），选择零件 的类型及结构型式，并拟定计算简图。 (2)分析作用在零件上的载荷（拉、压力，剪切力）。 (3)根据零件的工作条件，按照相应的设计准则，确定许 用应力。
1.构件 从运动角度来看，任何机器（或机构）都是由许多独立运动单
元体组合而成的，这些独立运动单元体称为构件。 从加工制造角度来看，任何机器（或机构）都是由许多独立制
造单元体组合而成零件，这些独立制造单元体称为零件。 构件可以是一个零件；也可以是由一个以上的零件
组成。图示内燃机中的连杆就是由单独加工的连杆体、 连杆头、轴瓦、螺杆、螺母、轴套等零件组成的。这 些零件分别加工制造，但是当它们装配成连杆后则作 为一个整体运动，相互之间不产生相对运动。
（2）机器是指一种执行机械运动装置，可用来变换和传 递能量、物料和信息。 由实例可看出，各种机器的主要组成部分都是各种机构。 所以可以说，机器乃是一种可用来变换或传递能量、 物料与信息的机构组合体。
（3）机器的结构 传统的机器由如下三个部分组成： 原动件—传动部分—执行部分 现代机器一般由如下四个部分组成 原动件—传动部分—执行部分
构应用最为广泛
整理课件
§1-2 平面机构运动简图
一、用规定的符号和线条按一定的比例表示构件和运动副的相对 位置，并能完全反映机构特征的简图。
二、绘制：
表1-1
1、运动副的符号
转动副：
整理课件
2、构件符号：

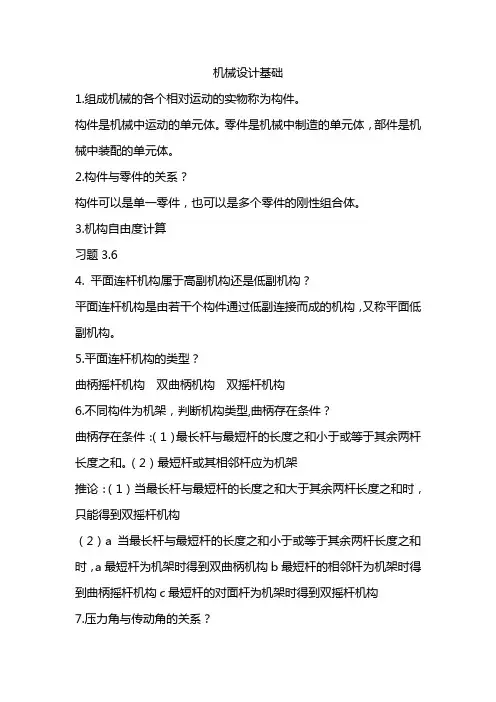

机械设计基础1.组成机械的各个相对运动的实物称为构件。

构件是机械中运动的单元体。

零件是机械中制造的单元体，部件是机械中装配的单元体。

2.构件与零件的关系？构件可以是单一零件，也可以是多个零件的刚性组合体。

3.机构自由度计算习题3.64. 平面连杆机构属于高副机构还是低副机构？平面连杆机构是由若干个构件通过低副连接而成的机构，又称平面低副机构。

5.平面连杆机构的类型？曲柄摇杆机构双曲柄机构双摇杆机构6.不同构件为机架，判断机构类型,曲柄存在条件？曲柄存在条件：（1）最长杆与最短杆的长度之和小于或等于其余两杆长度之和。

（2）最短杆或其相邻杆应为机架推论：（1）当最长杆与最短杆的长度之和大于其余两杆长度之和时，只能得到双摇杆机构（2）a当最长杆与最短杆的长度之和小于或等于其余两杆长度之和时，a最短杆为机架时得到双曲柄机构b最短杆的相邻杆为机架时得到曲柄摇杆机构c最短杆的对面杆为机架时得到双摇杆机构7.压力角与传动角的关系？压力角越小，传动角越大，使从动杆运动的有效分力就越大，对机构传动越有利8.极位夹角的概念在急回运动机构中，输出构件处于两极限位置C1D、C2D时，此极限位置时曲柄所在直线之间所夹的锐角称为极限位置9.凸轮机构运动规律，每一种冲击特性，运用场合？凸轮机构是高副机构A等速运动规律b等加速-等减速运动规律c余弦加速度运动规律d 正弦加速度运动规律(1)等速运动规律,在行程始末速度有突变,理论上加速度可以达到无穷大,产生极大的惯性力,导致机构产生强烈的刚性冲击,因此等速运动只能用于低速轻载的场合(2)等加速-等减速运动规律,在A、B、C三点加速度存在有限值突变，导致机构产生柔性冲击，可用于中速轻载的场合（3）余弦加速度运动规律，在行程始末加速度存在有限值突变，也将导致机构产生柔性冲击，适用于中速场合。

（4）正弦加速度运动规律，在全行程中无速度和加速度的突变，适用于高速场合。

两个以上的构件同时在一处用 回转副相连就构成复合铰链。
K个构件具有K-1个转动副.
• 2.局部自由度
与输出构件运动无关的自由度称 为局部自由度。
• 3.虚约束
• 对机构运动不起限制作用的重复约 束称为虚约束。
•
虚约束虽然对运动不起作用，
但有增加构件刚性、使构件受力均
衡等作用。
•
例题４ 例题５
局部自由度
2
2
2
2
1
1 1

Hale Waihona Puke 11(a) 1
2
2
1
2
2
运动副表示
2
1 (b) 1
2 1
2
a)
b) 构件表示
c)
2 构件分类: 1） 固定构件（机架）：用来支承运动构件的构件。 相对地面不动。 2）原动件（主动件）：运动规律已知的活动构件。如： 原动机，又称输入构件。 3）从动件：机构中随着原动件的运动而运动的其余活 动构件。其中输出预期运动规律的从动件称输出构件。
第1章 平面机构的自由度和速度分析
本章要解决问题 构件组合具有确定相对运动的条件是什么？ 怎样绘制机构运动简图。 何谓速度瞬心？速度瞬心有哪些用途？
基本要求 自由度、运动副、瞬心、复铰、局部自由度、虚约束； 能正确计算平面机构的自由度； 能绘制简单机械的机构运动简图；能正确判定瞬心。
重点 机构自由度的计算，机构运动简图绘制。 所有构件都在相互平行的平面内运动的机构称为平面机
• 瞬心数目 一个机构若有Ｎ个构件，则瞬心总数为
•
k=Ｎ(Ｎ-１)/２
瞬心位置 两构件相互接触 分为４种情况
• 三心定理 作平面运动的三构件的三瞬心必位于同一

的初拉力 4）张紧轮装置： V 带传动用张紧轮 装置时，张紧轮应安装在带松 边内侧，尽量靠近大带轮，防止因张紧造成小轮包角过小，而且也避 免带的反向弯曲。 平带传动用张紧轮装置时， 张紧轮应安装在带松边 外侧， 尽量靠近小带轮，以增大小轮包角。 9、带传动的失效形式及设计准则？ 1）打滑、疲劳破坏（脱层、撕裂、拉断） 2）保证带在工作中不打滑，同时具有足够的疲劳强度和一定的使用 寿命。
律时，在起点、中点和终点时，加速度有突变，因而推杆的惯性力也 将有突变，不过这一突变为有限值，所以，凸轮机构中由此而引起的 冲击称为柔性冲击。适用场合：中速、轻载。 3）简谐（余弦加速度）运动规律 运动特性：这种运动规律的加
速度在起点和终点时有有限数值的突变， 故也有柔性冲击。 适用场合： 中速、中载。 5、从动件作余弦加速度运动规律，当无远、近休止时，是否会产生 柔性冲击？ 1）从动件作余弦加速度运动规律，当无远、近休止时，不会产生柔 性冲击； 2）从动件作余弦加速度运动规律，当有远、近休止时，会产生柔性。

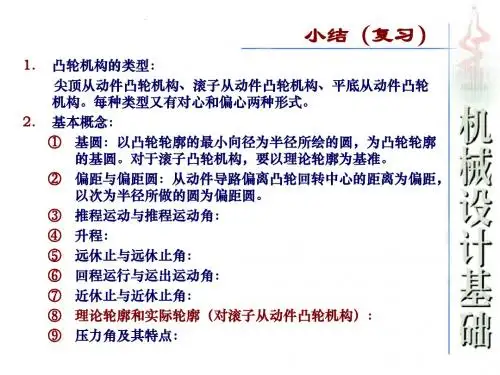

四〃凸轮机构
1、凸轮机构由：凸轮、从动件、机架组成。 2、按凸轮形状分类，它分哪几种？ 盘形凸轮、移动凸轮、圆柱凸轮 3、按从动件形状分哪几种？ 顶尖从动件、滚子从动件、平底从动件 4、从动件常用的运动规律有哪三种？它们的运动特性怎样？ 1）等速运动规律 运动特性：当采用匀速运动规律时，推杆在
运动的起始点和终止点因速度有突变， 在理论上加速度值为瞬时无穷 大，使推杆产生非常大的惯性力，致使凸轮受到很大的冲击，称为刚 性冲击。 2）等加速等减速运动规律 运动特性：当采用等加速等减速运动规
三〃平面连杆机构
1、铰链四杆机构的概念；铰链四杆机构的基本形式？ 铰链四杆机构：所有运动副均为转动副的平面四杆机构。 曲柄摇杆机构、双曲柄机构、双摇杆机构。 2、曲柄存在的条件及应用？ 1).最短杆和最长杆之和应小于或等于其他两杆长度之和； 2）.连架杆和机架杆中必有一杆为最短杆。 3、急回特性及行程速度变化系数？ 急回特性：主动件连续运转，从动件在空回行程（非工作行程）的平
