介电常数
求助编辑
介质在外加电场时会产生感应电荷而削弱电场，原外加电场（真空中）与最终介质中电场比值即为介电常数(permittivity),又称诱电率。

如果有高介电常数的材料放在电场中，场的强度会在电介质内有可观的下降。

目录
编辑本段简介
介质在外加电场时会产生感应电荷而削弱电场，原外加电场(真空中)与最终介质中电场比值即为相对介电常数(permittivity),又称相对电容率，以εr表示。

如果有高介电常数的材料放在电场中，场的强度会在电介质内有可观的下降。

介电常数（又称电容率），以ε表示，ε=εr*ε0，ε0为真空绝对介电常数，ε0=8.85*e-12,F/m。

一个电容板中充入介电常数为ε的物质后电容变大ε倍。

介电常数
电介质有使空间比起实际尺寸变得更大或更小的属性。

例如，当一个电介质材料放在两个电荷之间，它会减少作用在它们之间的力，就像它们被移远了一样。

当电磁波穿过电介质，波的速度被减小，有更短的波长。

编辑本段相关解释
"介电常数" 在工具书中的解释
1.又称电容率或相对电容率，表征电介质或绝缘材料电性能的一个重要数据，常用ε表示。

它是指在同一电容器中用同一物质为电介质和真空时的电容的比值，表示电介质在电场中贮存静电能的相对能力。

介电常数愈小绝缘性愈好。

空气和CS2的ε值分别为1.0006和
2.6左右，而水的ε值特别大，10℃时为 8
3.83，与温度t的关系是
介电常数
查看全文
2.介电常数是物质相对于真空来说增加电容器电容能力的度量。

介电常数随分子偶极矩和可极化性的增大而增大。

在化学中，介电常数是溶剂
的一个重要性质，它表征溶剂对溶质分子溶剂化以及隔开离子的能力。

介电常数大的溶剂，有较大隔开离子的能力，同时也具有较强的溶剂化能力。

介电常数用ε表示，一些常用溶剂的介电常数见下表：
"介电常数" 在学术文献中的解释
1.介电常数是指物质保持电荷的能力，损耗因数是指由于物质的分散程度使能量损失的大小.理想的物质的两项参数值较小
文献来源
介电常数与频率变化的关系
2.其介质常数具有复数形式，实数部分称为介电常数，虚数部分称为损耗因子.通常用损耗正切值(损耗因子与介电常数之比)来表示材料与微波的
耦合能力，损耗正切值越大，材料与微波的耦合能力就越强
文献来源
3.介电常数是指在同一电容器中用某一物质为电介质与该物质在真空中的电容的比值.在高频线路中信号传播速度的公式如下：V=K 文献来源
4.为简单起见，后面将相对介电常数均称为介电常数.反射脉冲信号的强度，与界面的波反射系数和透射波的衰减系数有关，主要取决于周围介质与反射体的电导率和介电常数。

编辑本段应用
近十年来，半导体工业界对低介电常数材料的研究日益增多，材料的种类也五花八门。

然而这些低介电常数材料能够在集成电路生产工艺中应用的速度却远没有人们想象的那么快。

其主要
低介电常数薄膜机械性质量测结果
原因是许多低介电常数材料并不能满足集成电路工艺应用的要求。

图2是不同时期半导体工业界预计低介电常数材料在集成电路工艺中应用的前景预测。

早在1997年，人们就认为在2003年，集成电路工艺中将使用的绝缘材料的介电常数（k值）将达到1.5。

然而随着时间的推移，这种乐观的估计被不断更新。

到2003年，国际半导体技术规划（ITRS 2003[7]）给出低介电常数材料在集成电路未来几年的应用，其介电常数范围已经变成
2.7~
3.1。

造成人们的预计与现实如此大差异的原因是，在集成电路工艺中，低介电常数材料必须满足诸多条件,例如：足够的机械强度（MECHANICAL strength）以支撑多层连线的架构、高杨氏系数（Young's modulus）、高击穿电压（breakdown voltage>4MV/cm)、低漏电(leakage current<10-9 at 1MV/cm)、高热稳定性（thermal stability >450oC)、良好的粘合强度(adhesion strength)、低吸水性（low moisture uptake）、低薄膜应力（low film stress）、高平坦化能力（planarization）、低热涨系数（coefficient of thermal expansion）以及与化学机械抛光工艺的兼容性（compatibility with CMP process）等等。

能够满足上述特性的完美的低介电常数材料并不容易获得。

例如，薄膜的介电常数与热传导系数往往就呈反比关系。

因此，低介电常数材料本身的特性就直接影响到工艺集成的难易度。

目前在超大规模集成电路制造商中，TSMC、 Motorola、AMD以及NEC 等许多公司为了开发90nm及其以下技术的研究，先后选用了应用材料公司（Applied Materials）的Black Diamond 作为低介电常数材料。

该材料采用PE-CVD技术[8] ，与现有集成电路生产工艺完全融合，并且引入BLOk
薄膜作为低介电常数材料与金属间的隔离层，很好的解决了上述提及的诸多问题，是目前已经用于集成电路商业化生产为数不多的低介电常数材料之一。

合集下载

介电常数物理意义

介电常数物理意义

介电常数物理意义介电常数是描述介质电学特性的一个物理量，它的物理意义体现在以下几个方面：1.定义：介电常数是指在相同的电场作用下，介质中储存电能的能力与真空中储存电能的能力之比。

它是介质的电极化特性的一种度量。

2.电场强度的衰减：介电常数越大，介质对电场的屏蔽效果越强，即介质中电场强度的衰减越快。

这意味着介电常数越大的介质对外电场的影响越小，电场能够更容易穿过介质。

3.电容的增加：介质常数越大，则储存电能的能力越大，即介质所能达到的最大电荷储存量越大，所以介质的电容也随之增大。

这意味着，在给定的电压下，介质中可以存储更多的电荷。

4.构建电容器：介质常数的引入使得电容器具有更大的容量，提供了实现更大存储电位差的有利条件。

在电场强度较高的情况下，通过选择合适的介质常数，可以使得电容器能够存储更多的电荷。

5.电场能的存储：介质中存在的极化现象，也就是介质内部分子短暂的重排，形成极化电荷。

这些极化电荷对电场的变化做出响应，从而减小了外电场在介质中传播所需要的能量，也就是存储了一部分电场能。

介电常数越大，介质对外电场的响应越强，极化电荷越大，存储的电场能量也越多。

6.波速的变化：介电常数对电磁波在介质中传播速度的影响很大。

介质中电磁波的速度是真空中速度的倒数与介电常数的乘积。

因此，介电常数越大，电磁波在介质中的传播速度越慢。

这也是为什么光在介质中传播速度较慢的原因之一7.静电力的变化：介质常数的变化会对电场中物体之间的静电力产生影响。

根据库仑定律，静电力正比于电荷的乘积，与介质常数的倒数成反比。

即在相同的电荷分布下，介质常数越大，两个物体之间的静电力越小。

总结起来，介电常数的物理意义主要在于描述了介质对电场的响应和屏蔽特性，以及介质中储存电能的能力。

它对介质中电场强度的衰减、电容的增加、电磁波传播速度的变化、静电力的变化等方面都有直接或间接的影响。

了解介电常数的物理意义，有助于我们更好地理解介质的电学特性，并应用于相关的电场分析和电器电路的设计中。

介电常数

介电常数

27
它只是在平衡位置附近产生的 一个微小的极化。
离子位移极化也是一个可逆 过程，极化时吸收电能外电场作 功，极化消失时释放出能量。
28
偶极矩：m=i·E i—离子位移极化的极化率。
i =q2/k q—离子电荷； k—离子间的弹性系数。与离子间 的作用能有关。
29
离子间作用力强，相同外电场使离 子产生位移困难；
7
由上可知，电子陶瓷的介电 常数数值范围很大。介电常数大 的材料，可以制造容量大、体积 小的电容器；介电常数小的材料， 用来制造装置另件。
8
二、 介电常数温度系数和变化率 电容量随温度变化而变化，是
由于介质的介电常数和几何尺寸 随温度而变化。对于装置瓷和I型 电容器瓷用电容温度系数表示这 种变化，对于Ⅱ型和Ⅲ型电容器 瓷则采用电容温度变化率表示。
=（1/）·（d/dt） 在一定温度范围内，与t的关系可 视为直线时，则上式写成：
＝（1/1）·（Δ/Δt） 式中：Δ=2–1，Δt= t2–t1 2、1为温度t2、t1时的电容量。 11
介电常数随温度的变化用表示，几 何尺寸的变化用膨胀系数l表示，电容温 度系数c应是和l的函数。即：
c=+l 说明电子陶瓷的电容温度系数取决于 介电常数的温度系数和线膨胀系数，由于 线膨胀系数较小，一般认为c≌。 电容温度系数的测量采用电容温度系
39
离子松弛极化建立的时间约 10-210-9 秒 。 不 同 体 系 时 间 差 异 很大。
松弛极化取决于联系弱的质点 的数目，又与整个体系的温度有 关。
低温时以离子位移极化为主， 在高温时以离子松弛极化为主。
40
(4)电子松弛极化 电子在外电场作用下，从一个
结点移动到另一个结点，但其移动 是有限的，不会产生电导，只是一 个极化过程，这种极化也是一个热 松弛过程，所以叫做电子松弛极化。
介电常数计算公式

介电常数计算公式

介电常数计算公式介电常数计算公式是一种应用在物理学、材料学和电子学领域的公式，它可以用来计算某一介质中的介电常数ε。

介电常数是指介质中能够发生电磁耦合的特性，其表示物质对外界电磁场的相应程度。

一般情况下，我们将介电常数ε定义为一个比例常数，即：ε = E/D其中，E表示介质中的电场强度，D表示介质中的电位差。

因此，介电常数ρ可以通过测量介质中的电场强度和电位差来计算得出。

介电常数的计算公式可以描述如下：ε = (V1-V2)/(I1R1+I2R2)其中，V1和V2分别表示两端的电压；I1和I2分别表示两端的电流；R1和R2分别表示两端的电阻。

介电常数计算公式不仅可以用于传统的电气介质，也可以用于新型介质，如纳米材料和纳米结构。

与传统介质不同，纳米材料和纳米结构通常具有更高的介电常数，并且其介电常数随着介质结构的变化而变化。

根据介电常数ρ的定义，可以使用下面的公式来计算介质的介电常数：ε = (V1-V2)/(I1R1+I2R2)其中，V1和V2分别表示两端的电压；I1和I2分别表示两端的电流；R1和R2分别表示两端的电阻。

计算介电常数时，需要知道介质中的电场强度和电流大小。

为了获得电场强度，可以使用电场力矩计算器，它可以测量介质中的电场强度，也可以测量电流大小。

此外，介电常数ρ还可以用Cauer-Kelvin方法来计算。

Cauer-Kelvin方法是一种基于电路理论的方法，用于计算介质的介电常数。

该方法的基本原理是：介质的介电常数ε可以通过测量电流和电压之间的关系，然后根据Ohm定律来计算。

因此，介电常数ρ的计算公式可以概括为：ε = (V1-V2)/(I1R1+I2R2)其中，V1和V2分别表示两端的电压；I1和I2分别表示两端的电流；R1和R2分别表示两端的电阻。

介电常数计算公式是用来计算介质中的介电常数ε的常用公式，它可以用来计算传统介质、纳米材料和纳米结构的介电常数。

此外，Cauer-Kelvin方法也可以用来计算介质的介电常数。

介电常数

介电常数


29
离子间作用力强，相同外电场使离 子产生位移困难； 离子间作用力弱，相同外电场使离 子产生位移容易。 离子位移极化所需的时间10-12 10-13秒。
30
外电场频率>1013赫兹时，时间 <10-13秒，离子位移极化来不及完成， 不再产生离子位移极化，而产生电 子位移极化。（极化时间10-14 10-15秒）
14
如下图被电场极化了的介质表面
出现感应电荷，这些电荷不会跑到
极板上而被束缚在介质表面，称为 表面束缚电荷。
15
16
极化的微观本质就是介质内部带电质点产 生位移。但由于介质内部质点的束缚力很强， 在电场作用下沿一定方向的相对位移是有限 度的，是在平衡位置附近的很小的位移，因 而它不是载流子，不形成电流。
33
与离子位移极化的区别： 离子位移极化只在平衡位置附 近移动。 离子松弛极化，离子是从一个 平衡位置运动到另一个新的平衡 位置。
34
离子松弛极化可用下述过程描 述，若在某缺陷附近有两个平衡 位置1及2，中间隔有势垒u(下图 a)，当离子热运动能超过势垒高 度u时，离子就从1迁移至2，反之， 离子也可以从2迁移至1．在一定 温度下离子迁移的几率与势垒u有 关。
6
各种材料室温时的介电常数为： 装置瓷、电阻瓷及电真空瓷：212 Ⅰ型电容器瓷：6 1500； Ⅱ型电容器瓷：200 3万； Ⅲ型电容器瓷：7000 几十万； 压电陶瓷：50 20000 干燥空气；1.000585； 真空：1。
7
由上可知，电子陶瓷的介电 常数数值范围很大。介电常数大 的材料，可以制造容量大、体积 小的电容器；介电常数小的材料， 用来制造装置另件。

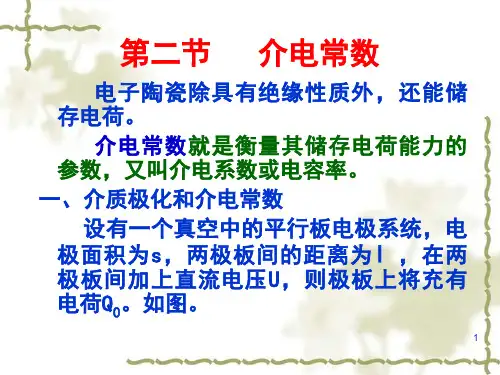

第二节
介电常数
电子陶瓷除具有绝缘性质外，还能储 存电荷。 介电常数就是衡量其储存电荷能力的 参数，又叫介电系数或电容率。 一、介质极化和介电常数 设有一个真空中的平行板电极系统，电 极面积为s，两极板间的距离为 l ，在两 极板间加上直流电压U，则极板上将充有 电荷Q0一 陶瓷介质，而极板的面积s和距离l不变； 或在厚度为l的平板形陶瓷介质两面被上 面积为s的电极。在电压U不变的情况下， 极板上电荷由Q0增加到Q。 电荷增加是由于陶瓷介质在电场作 用下发生极化的结果。这一现象叫介质 的宏观极化。它是介质微观质点极化的 外部表现。极板上电荷增加的过程也就 是微观质点极化的过程。
