相序是指发电机三相电压达到最大值的顺序，水轮发电机和系统相序不同时并列，是非同期并列最严重的情况，将使发电机受到严重损坏。
新装水轮发电机和大修过一次回路的水轮发电机并列前必须核对相序，以防止非同期并列。
核对发电机和电网相序的方法很多，常见的有如下几种。
1 电动机法用一台普通的三相感应电动机接在厂用电源上，先由系统供给厂用电，记下电动机的旋转方向，然后用发电机供给厂用电，观察电动机的旋转方向。
如果转向与电网相同，则说明发电机与系统相序相同；如果转向不同，说明两者相序不同。
相序不同时，停下发电机对换任意两条出线再核查相序。
2 相序表法相序表只能用在电压为500V以下情况，对于新安装的发电机，在第一次起动后未加励磁的条件下，可在发电机定子出口处测量发电机的残压和相序。
发电机升压后，对于高压发电机，可以把相序表接在汇流母线电压互感器的二次侧，然后分别把系统电源和发电机送上汇流母线，观察相序表指示的旋转方向，方向一致则相序相同，方向相反则相序不同。
对低压机组可把相序表直接接在汇流母线上，方法同上。
对于一条汇流母线上接有几台发电机的电站，可以把相序表接在发电机电压互感器的二次侧，拆开发电机电缆引线接头(注意保持安全距离)，然后合上发电机的隔离开关和断路器，由系统供电，记录相序表旋转方向；再拉开发电机断路器和隔离开关，恢复电缆接线，起动发电机升速、升压至额定值，这时电压互感器接发电机电源，观察相序表转向并与上次记录比较，即可判断发电机与电网的相序是否相同。
3 自制不动相序指示器当不便在汇流母线和厂用电源上核对相序且又没有相序表，可按图1(a)接线自制不动相序指示器检查相序。
根据经验，电容器C最好选用8μF以上，耐压不低于450V的；灯泡可用普通白炽灯，最好选用同一厂家生产的15W灯泡。
习惯上把接有电容器的端子接到中相，假定为B相。
由于电容器上的电压向量落后其电流向量，因此使它后面一相灯泡承受的电压略高，灯泡较亮的为C相，较暗的A相。
相序表便携式相序表安全操作及保养规程一、介绍相序表是一种用于检测交流电源相序的仪器。
便携式相序表具有携带方便、操作简单等特点，广泛应用于电力、建筑、通信等行业。
为了确保相序表的正常工作和延长使用寿命，下面将介绍相序表的安全操作及保养规程。
二、安全操作规程1. 使用前检查在每次使用相序表之前，应仔细检查仪器的外观是否完好，没有明显的损坏。
检查电源线是否破损或接触不良，确保连接可靠。
同时确认相序表的电源是否正常工作。
2. 正确接线在使用相序表进行相序检测时，应注意正确接线。
首先，将相序表的电源线与交流电源连接。
然后，将相序表的测试线分别连接到交流电源的三相火线上，注意不要将测试线连接到零线或地线上。
3. 注意安全距离在进行相序检测时，应保持一定的安全距离，以免触及电源或其它危险部位。
在测量过程中，不得触摸相序表的触点或测试线，避免触电危险。
4. 防止过载在使用相序表时，应避免过大的电流流经。
如果需要测试大功率的设备，应使用额定电流更高的相序表，不得超过其额定电流。
避免过载可以保护相序表不受损坏。
5. 妥善保管在使用完相序表后，应妥善保管仪器。
将相序表放置在干燥、通风的环境中，避免受潮或长时间暴露在阳光下。
同时，要避免与锐利的物体或化学物品接触，防止刮伤或腐蚀相序表的外壳。
三、保养规程1. 清洁表面定期清洁相序表的表面，以保持其外观整洁。
使用柔软的干布擦拭相序表的外壳，不要使用有化学成分的清洁剂或水进行清洁。
2. 避免震动相序表具有一定的灵敏度，需要注意避免剧烈震动。
在携带或放置相序表时，要避免撞击或摔落，以免损害仪器内部的元器件。
3. 定期校准为了确保相序表的准确性，应定期进行校准。
可以参考相序表的说明书，按照其提供的校准方法进行操作。
4. 注意使用环境相序表在使用时要注意使用环境的温度和湿度。
避免过高或过低的温度，以及潮湿的环境，对相序表的正常工作会有影响。
四、总结以上就是相序表便携式相序表的安全操作及保养规程。

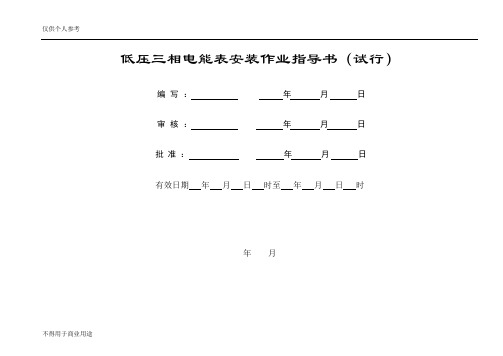

低压三相电能表安装作业指导书（试行）编写：年月日审核：年月日批准：年月日有效日期年月日时至年月日时年月1 适应范围本作业指导书适用于低压三相电能表安装、更换作业。
2 引用的标准和规程下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。
）国家电网安监[2005]83 号《国家电网公司电力安全工作规程》（变电站和发电厂电气部分、电力线路部分）DL/T448-2000 电能计量装置技术管理规程DL/T825-2002 电能计量装置安装接线规则电力供应与使用条例（中华人民共和国国务院令第196 号1995 年4 月17 日）供电营业规则（中华人民共和国电力工业部令第8 号1996 年10 月8 日）3 安装前准备工作安排3.1 准备工作安排3.2 人员要求3.3 主要仪器仪表和工具3.4 危险点分析3.5安全措施4 安装程序4.1 开工4.2直接接入式低压三相电能表新安装作业步骤及标准4.3低压带电流互感器三相电能表新安装作业步骤及标准4.4现场带电装（换）直接接入式三相电能表作业步骤及标准4.5现场带电装（换）低压带电流互感器的三相电能表作业步骤及标准4.6现场停电装（换）低压电流互感器作业步骤及标准4.7竣工不得用于商业用途直接接入式低压三相电能表新安装标准化作业卡工作日期：年月日编号：工作负责人：监护人：工作班成员：低压带电流互感器三相电能表新安装标准化作业卡工作日期：年月日编号：工作负责人：监护人：工作班成员：现场带电装（换）直接接入式三相电能表标准化作业卡工作日期：年月日编号：工作负责人：专责监护人：工作班成员：现场带电装（换）低压带电流互感器的三相电能表标准化作业卡工作日期：年月日编号：工作负责人：专责监护人：工作班成员：现场停电装（换）低压电流互感器标准化作业卡工作日期：年月日编号：工作负责人：监护人：工作班成员：仅供个人参考仅供个人用于学习、研究；不得用于商业用途。
相序表是交流三相相序表的简称，是一种用于判别交流电三项相序的安规型仪器。
在判断电路是否带电或判断电源正相、反相等方面，相序表都发挥了巨大的作用，同时它还可用于检测判断过电压、欠电压等现象。
接下来就为大家盘点一下相序表的使用方法与注意事项。
相序表的使用方法1.使用交流三相相序表测试：首先，相序表上共有三根测量线，我们要将这三根线分别接到与检测的三相线上。
然后打开仪器，仪器上方的指示灯将会亮起。
接下来按下仪器上的测量键，几乎可开始检测。
如果在检测时，仪器上的四个相序指示灯（绿灯）按着顺时针的方向依次亮起，同时仪器发出了短鸣声，则说明所测相线为正相序。
反之，若仪器上相序指示灯（红灯）按逆时针的方向亮起，同时仪器发出了长鸣声，则说明所测相线为逆相序。
2.判断缺相/查找电源断线位置：将相序表上的三个钳夹任意夹住要检测的三相线，然后开机，并按下检测按钮。
若出现了R-S或S-T 灯不亮的状况，则说明发生了缺相的情况。
如果要判断缺相、断线的位置，则应用任意一个钳夹，沿着所夹的相线移动，来检测该导线是否断线。
若R-S或S-T灯不亮，则说明断线位置位于检测点之前，依次缩短钳夹检测点的位置，我们就能够精确的找出断线的位置，以便对线路进行检修。
相序表使用注意事项1.大部分相序表都拥有缺相指示的功能。
一般情况下，相序表的面板上拥有A、B、C三个发光二极管，它们分别对应着三相来电。
如果在测量中，被测电源出现缺相的情况，相应的二极管将不会发光。
2.相序表的绝缘鳄口夹可用于夹取、检测直径在1.0-43mm之间的绝缘电线。
3.S323L采用钳形非接触感应式测量，不用剥开电线，无需接触高压裸露火线，直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测相序，同时声光指示三相电源相序的正相或逆相状态。
仪表背面附有四颗强力磁铁，可吸挂于配电箱上使用。
相序表、钳形电流表、绝缘电阻表的使用方法图解以及使用注意事项一、相序表是我们经常在电气测试过程中用作测量电压三相相序的仪表。
使用注意：1 ）使用前注意观察仪表电压测量等级，被测电压不要超过该电压等级，以防仪表损坏；2 ）使用过程中务必让表笔与测量点之前充分接触；3 ）使用过程中不要用手触碰表笔金属头，确保人身安全；4 ）单人使用该仪表时，尽量使用鳄鱼夹接触测量点；5 ）使用完成后，仪表不宜与其他金属工具等混合放置在工具包中，以防屏幕、金属表笔的损坏。
二、钳形表可以在不中断负载运行的条件下测量低压线路上的交、直流电流。
1、采用电磁式电流互感器制作的钳形表，只能测量交流电流，不能测量直流电流2、采用霍尔电流传感器制作的钳形表，可以测量交直流电流。
三、绝缘电阻测试仪（摇表/兆欧表）。
绝缘电阻是设备安全要求测试中的一项重要指标，它可以判断绝缘体足否完整以及绝缘体表面是否被污染，通过测量设备的绝缘电阻可以及时发现设备普遍受潮、绝缘劣化和绝缘击穿等缺陷。
摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成，其用途是测试线路或电气设备的绝缘状况。
使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V的摇表。
对于500V以上的线路或电气设备，应使用1000V或2500V的摇表。
2、用摇表测试高压设备的绝缘时，应由两人进行。
3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子'L'应接设备的被测相，接地端子'E'应接设备外壳及设备的非被测相，屏蔽端子'G'应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
一、方案背景为确保电力系统的安全稳定运行，避免因发电机和电网相序不一致导致的设备损坏和电力事故，本方案旨在详细说明相序核对的方法和步骤，确保新装发电机、大修后的发电机及电力系统中的电缆、线路等设备在并列运行前进行相序核对。
二、方案目标1. 提高电力系统的安全稳定性；2. 防止因相序不一致导致的设备损坏和电力事故；3. 确保新装发电机、大修后的发电机及电力系统中的电缆、线路等设备在并列运行前进行相序核对。
三、相序核对方法1. 电动机法（1）使用一台普通的三相感应电动机接在厂用电源上；（2）先由系统供给厂用电，记下电动机的旋转方向；（3）然后用发电机供给厂用电，观察电动机的旋转方向；（4）若转向与电网相同，则说明发电机与系统相序相同；若转向不同，说明两者相序不同。
2. 相序表法（1）相序表适用于电压为500V以下的情况；（2）对于新安装的发电机，在第一次起动后未加励磁的条件下，可在发电机定子出口处测量发电机的残压和相序；（3）发电机升压后，对于高压发电机，可以把相序表接在汇流母线电压互感器的二次侧，然后分别把系统电源和发电机送上汇流母线，观察相序表指示的旋转方向；（4）方向一致则相序相同，方向相反则相序不同。
3. 电缆相序核对（1）使用万用表核对相位，方法是将电缆的某一相接线，然后在另一端测量电缆与地的电阻，接通的一相就是同相，不导通的就是异相；（2）使用绝缘摇表进行测量，方法与用万用表测量相同；（3）使用电缆对号机，将电缆各芯卡接在对号机上，试验后会得出哪根和哪根同相的结论。
4. 线路开关柜至终端杆的相序核对（1）按照国家电力标准，开关柜相序要求柜前视左中右.ABC，外线要求上中下ABC；（2）使用万用表定相，对于老电缆，用电缆铠做导体；（3）新生产的电缆都有色标，扒皮时小心不要把色标弄断。
四、实施步骤1. 对新装发电机、大修后的发电机及电力系统中的电缆、线路等设备进行相序核对；2. 按照上述方法选择合适的相序核对方法；3. 进行相序核对，确保相序一致；4. 如发现相序不一致，及时调整相序，直至相序一致；5. 记录相序核对结果，存档备查。
低压电动机检查、接线与试运行作业指导书适用于建筑电气安装工程中的三相低压鼠笼式、绕线式异步电动机的检查接线与试运行。
倒链、三脚吊架、撬杠、连轴节顶出器、板手、锡锅、喷灯、液压钳等。
兆欧表、数字式万用表、交流电压表、直流电压表、直流电流表、钳型电流表、直流毫伏表、相序表、转速表、单臂直流电桥、双臂直流电桥、变阻器、交流调压器、测电笔、温度计、秒表、塞尺、水平尺、千分表座及千分表、弹簧称、振幅仪等。
3.1电动机抽芯检查时，在抽出〔起吊〕转子过程中，不可将吊绳绑在滑环或轴颈部分。
3.2电动机所处场地应注意保持清洁，通风合格。
电机抽芯解体后工休时，要用塑料布遮盖好电机主体部件，以防止绕组受潮、轴承及端盖轴承腔等部位受灰尘等污染而锈蚀。
3.3电动机在干燥过程中，应派有经验的电工进行烘干操作和值班看护，防止干燥温度超过绕组绝缘极限温度，使绕组绝缘老化。
3.4安装在机房内的电动机及其控制、保护、起动设备，房门应加锁。
在电动机试运行期间未通过同意，非安装人员不得入内。
3.5电动机安装在室外，应依据现场状况，采纳必要的防水、防尘的保护措施。
4. 环保安全措施4.1进行电气试验时，应正确穿戴和使用相应的电气绝缘用具，电气绝缘用具应定期检查鉴定。
4.2试验接线、仪表初始状态、表计倍率及零位等应正确无误。
试验结束后充分放电后，及时拆掉试验用接线及仪表。
4.3电机调试过程应有专人指挥，专人操作。
试送电必必须由两人执行，对设备较熟悉者担任监护人。
4.4送电合闸按照电源侧、刀闸、负荷开关、设备的顺序〔断电操作顺序相反〕依次进行操作，不得带负荷拉刀闸。
所有电气元件外壳、盖应安装齐全。
4.5送电试运转时，非工作人员一律不得进入施工现场，所有供电系统设施上应有显然警示标识。
4.6较大型电动机起动时，须合计电网中负荷状况并遵守顾客供电管理部门的相关规定，以防止运行中发生事故。
4.7试验及操作场所按规定配备消防器材，防止火灾事故的发生。
相序是指发电机三相电压达到最大值的顺序，水轮发电机和系统相序不同时并列，是非同期并列最严重的情况，将使发电机受到严重损坏。
新装水轮发电机和大修过一次回路的水轮发电机并列前必须核对相序，以防止非同期并列。
核对发电机和电网相序的方法很多，常见的有如下几种。
1 电动机法用一台普通的三相感应电动机接在厂用电源上，先由系统供给厂用电，记下电动机的旋转方向，然后用发电机供给厂用电，观察电动机的旋转方向。
如果转向与电网相同，则说明发电机与系统相序相同；如果转向不同，说明两者相序不同。
相序不同时，停下发电机对换任意两条出线再核查相序。
2 相序表法相序表只能用在电压为500V以下情况，对于新安装的发电机，在第一次起动后未加励磁的条件下，可在发电机定子出口处测量发电机的残压和相序。
发电机升压后，对于高压发电机，可以把相序表接在汇流母线电压互感器的二次侧，然后分别把系统电源和发电机送上汇流母线，观察相序表指示的旋转方向，方向一致则相序相同，方向相反则相序不同。
对低压机组可把相序表直接接在汇流母线上，方法同上。
对于一条汇流母线上接有几台发电机的电站，可以把相序表接在发电机电压互感器的二次侧，拆开发电机电缆引线接头(注意保持安全距离)，然后合上发电机的隔离开关和断路器，由系统供电，记录相序表旋转方向；再拉开发电机断路器和隔离开关，恢复电缆接线，起动发电机升速、升压至额定值，这时电压互感器接发电机电源，观察相序表转向并与上次记录比较，即可判断发电机与电网的相序是否相同。
3 自制不动相序指示器当不便在汇流母线和厂用电源上核对相序且又没有相序表，可按图1(a)接线自制不动相序指示器检查相序。
根据经验，电容器C最好选用8μF以上，耐压不低于450V的；灯泡可用普通白炽灯，最好选用同一厂家生产的15W灯泡。
习惯上把接有电容器的端子接到中相，假定为B相。
由于电容器上的电压向量落后其电流向量，因此使它后面一相灯泡承受的电压略高，灯泡较亮的为C相，较暗的A相。
低压相序表使用方法
低压相序表是一种用于测量电路中电压和电流相序的仪器。
在电力电子技术中,相序的正确测量对于电路的正确运行和性能分析具有重要意义。
本文将介绍低压相序表的使用方法,并对其进行拓展。
1. 低压相序表的使用方法
在使用低压相序表之前,需要按照以下步骤进行操作:
1. 连接电路:将需要测量的电路与相序表进行连接。
通常,相序表的输入端连接到电路的电源负极,输出端连接到相序表的公共接口。
2. 选择相序表:根据电路的电压和电流情况,选择适当的相序表。
一般来说,对于低压电路,可以选择0-12相序表,对于高压电路,可以选择1-12相序表。
3. 连接相序表:将相序表的输出端口连接到电路的输出端口,并确保连接牢固。
4. 读取相序表:启动相序表的测量程序,读取相序表显示的相序信息。
5. 分析测量结果:根据相序表显示的相序信息,对电路的电压和电流进行测量和分析。
2. 低压相序表的扩展应用
低压相序表除了用于测量电路中的电压和电流相序外,还可以用于以下场合:
1. 电力系统监测:电力系统中常常需要监测各个发电站的电压和电流相序,以便对电力系统的运行状况进行分析。
2. 电力负荷分析:电力负荷分析需要测量各个电路的电压和电流相序,以便对电路的负荷情况进行分析和预测。
3. 电力质量控制:电力质量控制需要对电路中的电压和电流相序进行测量和分析,以便对电路的运行质量进行监控和改进。
通过使用低压相序表,可以准确测量电路中的电压和电流相序,为电路的运行分析和改进提供重要依据。
管理制度编号：YTO-FS-PD882低压电动机检查、接线与试运行作业指导书通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards低压电动机检查、接线与试运行作业指导书通用版使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1.适用范围适用于建筑电气安装工程中的三相低压鼠笼式、绕线式异步电动机的检查接线与试运行。
2.主要机具2.1通用和专用工具倒链、三脚吊架、撬杠、连轴节顶出器、板手、锡锅、喷灯、液压钳等。
2.2检测装置兆欧表、数字式万用表、交流电压表、直流电压表、直流电流表、钳型电流表、直流毫伏表、相序表、转速表、单臂直流电桥、双臂直流电桥、变阻器、交流调压器、测电笔、温度计、秒表、塞尺、水平尺、千分表座及千分表、弹簧称、振幅仪等。
3.成品保护3.1电动机抽芯检查时，在抽出（起吊）转子过程中，不可将吊绳绑在滑环或轴颈部分。
3.2电动机所处场地应注意保持清洁，通风良好。
电机抽芯解体后工休时，要用塑料布遮盖好电机主体部件，以防止绕组受潮、轴承及端盖轴承腔等部位受灰尘等污染而锈蚀。
3.3电动机在干燥过程中，应派有经验的电工进行烘干操作和值班看护，防止干燥温度超过绕组绝缘极限温度，使绕组绝缘老化。
