51指令速查表

51单片机汇编指令速查表指令格式功能简述字节数周期一、数据传送类指令MOV A， Rn 寄存器送累加器 1 1MOV Rn，A 累加器送寄存器 1 1MOV A ，＠Ri 内部RAM单元送累加器 1 1MOV ＠Ri ，A 累加器送内部RAM单元 1 1MOV A ，#data 立即数送累加器 2 1MOV A ，direct 直接寻址单元送累加器 2 1MOV direct ，A 累加器送直接寻址单元 2 1MOV Rn，#data 立即数送寄存器 2 1MOV direct ，#data 立即数送直接寻址单元 3 2MOV ＠Ri ，#data 立即数送内部RAM单元 2 1MOV direct ，Rn 寄存器送直接寻址单元 2 2MOV Rn ，direct 直接寻址单元送寄存器 2 2MOV direct ，＠Ri 内部RAM单元送直接寻址单元 2 2 MOV ＠Ri ，direct 直接寻址单元送内部RAM单元 2 2 MOV direct2，direct1 直接寻址单元送直接寻址单元 3 2 MOV DPTR ，#data16 16位立即数送数据指针 3 2MOVX A ，＠Ri 外部RAM单元送累加器(8位地址) 1 2 MOVX ＠Ri ，A 累加器送外部RAM单元(8位地址) 1 2 MOVX A ，＠DPTR 外部RAM单元送累加器(16位地址) 1 2 MOVX ＠DPTR ，A 累加器送外部RAM单元(16位地址) 1 2 MOVC A ，＠A+DPTR 查表数据送累加器(DPTR为基址) 1 2 MOVC A ，＠A+PC 查表数据送累加器(PC为基址) 1 2 XCH A ，Rn 累加器与寄存器交换 1 1XCH A ，＠Ri 累加器与内部RAM单元交换 1 1XCHD A ，direct 累加器与直接寻址单元交换 2 1 XCHD A ，＠Ri 累加器与内部RAM单元低4位交换 1 1 SWAP A 累加器高4位与低4位交换 1 1POP direct 栈顶弹出指令直接寻址单元 2 2PUSH direct 直接寻址单元压入栈顶 2 2二、算术运算类指令ADD A， Rn 累加器加寄存器 1 1ADD A，＠Ri 累加器加内部RAM单元 1 1ADD A， direct 累加器加直接寻址单元 2 1ADD A， #data 累加器加立即数 2 1ADDC A， Rn 累加器加寄存器和进位标志 1 1ADDC A，＠Ri 累加器加内部RAM单元和进位标志 1 1 ADDC A， #data 累加器加立即数和进位标志 2 1 ADDC A， direct 累加器加直接寻址单元和进位标志 2 1 INC A 累加器加1 1 1INC Rn 寄存器加1 1 1INC direct 直接寻址单元加1 2 1INC ＠Ri 内部RAM单元加1 1 1INC DPTR 数据指针加1 1 2DA A 十进制调整 1 1SUBB A， Rn 累加器减寄存器和进位标志 1 1SUBB A，＠Ri 累加器减内部RAM单元和进位标志 1 1 SUBB A， #data 累加器减立即数和进位标志 2 1 SUBB A， direct 累加器减直接寻址单元和进位标志 2 1 DEC A 累加器减1 1 1DEC Rn 寄存器减1 1 1DEC ＠Ri 内部RAM单元减1 1 1DEC direct 直接寻址单元减1 2 1MUL AB 累加器乘寄存器B 1 4DIV AB 累加器除以寄存器B 1 4三、逻辑运算类指令ANL A， Rn 累加器与寄存器 1 1ANL A，＠Ri 累加器与内部RAM单元 1 1ANL A， #data 累加器与立即数 2 1ANL A， direct 累加器与直接寻址单元 2 1ANL direct， A 直接寻址单元与累加器 2 1ANL direct， #data 直接寻址单元与立即数 3 1ORL A， Rn 累加器或寄存器 1 1ORL A，＠Ri 累加器或内部RAM单元 1 1ORL A，#data 累加器或立即数 2 1ORL A，direct 累加器或直接寻址单元 2 1ORL direct， A 直接寻址单元或累加器 2 1ORL direct， #data 直接寻址单元或立即数 3 1XRL A， Rn 累加器异或寄存器 1 1XRL A，＠Ri 累加器异或内部RAM单元 1 1XRL A，#data 累加器异或立即数 2 1XRL A，direct 累加器异或直接寻址单元 2 1XRL direct， A 直接寻址单元异或累加器 2 1XRL direct， #data 直接寻址单元异或立即数 3 2RL A 累加器左循环移位 1 1RLC A 累加器连进位标志左循环移位 1 1RR A 累加器右循环移位 1 1RRC A 累加器连进位标志右循环移位 1 1CPL A 累加器取反 1 1CLR A 累加器清零 1 1四、控制转移类指令类ACCALL addr11 2KB范围内绝对调用 2 2AJMP addr11 2KB范围内绝对转移 2 2LCALL addr16 2KB范围内长调用 3 2LJMP addr16 2KB范围内长转移 3 2SJMP rel 相对短转移 2 2JMP ＠A+DPTR 相对长转移 1 2RET 子程序返回 1 2RET1 中断返回 1 2JZ rel 累加器为零转移 2 2JNZ rel 累加器非零转移 2 2CJNE A ，#data ，rel 累加器与立即数不等转移 3 2 CJNE A ，direct ，rel 累加器与直接寻址单元不等转移 3 2 CJNE Rn，#data ，rel 寄存器与立即数不等转移 3 2 CJNE ＠Ri ，#data，rel RAM单元与立即数不等转移 3 2 DJNZ Rn ，rel 寄存器减1不为零转移 2 2DJNZ direct ，rel 直接寻址单元减1不为零转移 3 2 NOP 空操作 1 1五、布尔操作类指令（C表示进位标识）MOV C， bit 直接寻址位送C 2 1MOV bit， C C送直接寻址位 2 1CLR C C清零 1 1CLR bit 直接寻址位清零 2 1CPL C C取反 1 1CPL bit 直接寻址位取反 2 1SETB C C置位 1 1SETB bit 直接寻址位置位 2 1ANL C， bit C逻辑与直接寻址位 2 2 ANL C， /bit C逻辑与直接寻址位的反 2 2 ORL C， bit C逻辑或直接寻址位 2 2 ORL C， /bit C逻辑或直接寻址位的反 2 2 JC rel C为1转移 2 2JNC rel C为零转移 2 2JB bit，rel 直接寻址位为1转移 3 2JNB bit，rel 直接寻址为0转移。

MCS-51指令系统所用的符号和含义
addr11 11位地址
addr16 16位地址
bit 位地址
rel 相对偏移量，为8位有符号数（补码形式）
direct 直接地址单元
#data 立即数
Rn 工作寄存器R0~R7
A 累加器
Ri i=0,1,R0或R1
X 片内RAM中的直接地址或寄存器
@ 表示间址寄存器的符号表示直接地址X中的内容；在间接寻址方式中，表示间址寄存器地址X指出的地址单元中的内容
→数据传送方向
∧逻辑与
∨逻辑或
⊕逻辑异或
√对标志产生影响
×不影响标志
算术运算指令
续上表
算术运算指令
逻辑运算指令
数据传送指令
续上表
位操作指令
续上表
控制转移指令。

51单片机指令大全1 MOV A,Rn 寄存器内容送入累加器2 MOV A,direct 直接地址单元中的数据送入累加器3 MOV A,@Ri 间接RAM 中的数据送入累加器4 MOV A,#tata 立即数送入累加器5 MOV Rn,A 累加器内容送入寄存器6 MOV Rn,direct 直接地址单元中的数据送入寄存器7 MOV Rn,#data 立即数送入寄存器8 MOV direct,A 累加器内容送入直接地址单元9 MOV direct,Rn 寄存器内容送入直接地址单元10 MOV direct,direct 直接地址单元中的数据送入另一个直接地址单元11 MOV direct,@Ri 间接RAM 中的数据送入直接地址单元12 MOV direct,#data 立即数送入直接地址单元13 MOV @Ri,A 累加器内容送间接RAM 单元14 MOV @Ri,direct 直接地址单元数据送入间接RAM 单元15 MOV @RI,#data 立即数送入间接RAM 单元16 MOV DRTR,#dat16 16 位立即数送入地址寄存器17 MOVC A,@A+DPTR 以DPTR为基地址变址寻址单元中的数据送入累加器18 MOVC A,@A+PC 以PC 为基地址变址寻址单元中的数据送入累加器19 MOVX A,@Ri 外部RAM（8 位地址）送入累加器20 MOVX A,@DPTR 外部RAM（16 位地址）送入累加器21 MOVX @Ri,A 累计器送外部RAM（8 位地址）22 MOVX @DPTR,A 累计器送外部RAM（16 位地址）23 PUSH direct 直接地址单元中的数据压入堆栈24 POP direct 弹栈送直接地址单元25 XCH A,Rn 寄存器与累加器交换26 XCH A,direct 直接地址单元与累加器交换27 XCH A,@Ri 间接RAM 与累加器交换28 XCHD A,@Ri 间接RAM 的低半字节与累加器交换算术操作类指令：1 ADD A,Rn 寄存器内容加到累加器2 ADD A,direct 直接地址单元的内容加到累加器3 ADD A,@Ri 间接ROM 的内容加到累加器4 ADD A,#data 立即数加到累加器5 ADDC A,Rn 寄存器内容带进位加到累加器6 ADDC A,direct 直接地址单元的内容带进位加到累加器7 ADDC A,@Ri 间接ROM 的内容带进位加到累加器8 ADDC A,#data 立即数带进位加到累加器9 SUBB A,Rn 累加器带借位减寄存器内容10 SUBB A,direct 累加器带借位减直接地址单元的内容11 SUBB A,@Ri 累加器带借位减间接RAM 中的内容12 SUBB A,#data 累加器带借位减立即数13 INC A 累加器加114 INC Rn 寄存器加115 INC direct 直接地址单元加116 INC @Ri 间接RAM 单元加117 DEC A 累加器减118 DEC Rn 寄存器减1 1 1219 DEC direct 直接地址单元减120 DEC @Rj 间接RAM 单元减 121 INC DPTR 地址寄存器DPTR 加 122 MUL AB A 乘以B，结果放在A23 DIV AB A 除以B，结果放在A24 DA A 累加器十进制调整布尔变量操作类指令：1 CLR C 清进位位2 CLR bit 清直接地址位3 SETB C 置进位位4 SETB bit 置直接地址位5 CPL C 进位位求反6 CPL bit 置直接地址位求反7 ANL C,bit 进位位和直接地址位相“与”8 ANL C,bit 进位位和直接地址位的反码相“与”9 ORL C,bit 进位位和直接地址位相“或”10 ORL C,bit 进位位和直接地址位的反码相“或”11 MOV C,bit 直接地址位送入进位位12 MOV bit,C 进位位送入直接地址位13 JC rel 进位位为1 则转移14 JNC rel 进位位为0 则转移15 JB bit,rel 直接地址位为1 则转移16 JNB bit,rel 直接地址位为0 则转移17 JBC bit,rel 直接地址位为1 则转移，该位清零逻辑操作数指令：1 ANL A,Rn 累加器与寄存器相“与”2 ANL A,direct 累加器与直接地址单元相“与”3 ANL A,@Ri 累加器与间接RAM 单元相“与”4 ANL A,#data 累加器与立即数相“与”5 ANL direct,A 直接地址单元与累加器相“与”6 ANL direct,#data 直接地址单元与立即数相“与”7 ORL A,Rn 累加器与寄存器相“或”8 ORL A,direct 累加器与直接地址单元相“或”9 ORL A,@Ri 累加器与间接RAM 单元单元相“或”10 ORL A,#data 累加器与立即数相“或”11 ORL direct,A 直接地址单元与累加器相“或”12 ORL direct,#data 直接地址单元与立即数相“或”13 XRL A,Rn 累加器与寄存器相“异或”14 XRL A,direct 累加器与直接地址单元相“异或”15 XRL A,@Ri 累加器与间接RAM 单元单元相“异或”16 XRL A,#data 累加器与立即数相“异或”17 XRL direct,A 直接地址单元与累加器相“异或”18 XRL direct,#data 直接地址单元与立即数相“异或”19 CLR A 累加器清“0”20 CPL A 累加器求反21 RL A 累加器循环左移22 RLC A 累加器带进位位循环左移23 RR A 累加器循环右移24 RRC A 累加器带进位位循环右移25 SWAP A 累加器半字节交换控制转移类指令：1 ACALL addr11 绝对（短）调用子程序2 LCALL addr16 长调用子程序3 RET 子程序返回4 RETI 中数返回5 AJMP addr11 绝对（短）转移6 LJMP addr16 长转移7 SJMP rel 相对转移8 JMP @A+DPTR 相对于DPTR 的间接转移9 JZ rel 累加器为零转移10 CJNE rel 累加器非零转移11 CJNE A,direct,rel 累加器与直接地址单元比较，不相等则转移12 CJNE A,#data,rel 累加器与立即数比较，不相等则转移13 CJNE Rn,#data,rel 寄存器与立即数比较，不相等则转移14 CJNE @Ri,#data,rel 间接RAM 单元与立即数比较，不相等则转移15 DJNZ Rn,rel 寄存器减1，非零转移16 DJNZ direct,erl 直接地址单元减1，非零转移17 NOP 空操作。

===================数据传送=================== MOV A,Rn E8~EF 寄存器AMOV A,direct E5 dircet 直接字节送AMOV A,@Ri ER~E7 间接RAM送AMOV A,#data 74 data 立即数送AMOV Rn,A F8~FF A送寄存器MOV Rn,dircet A8~AF dircet 直接字节送寄存器MOV Rn,#data 78~7F data 立即数送寄存器MOV dircet,A F5 dircet A送直接字节MOV dircet,Rn 88~8F dircet 寄存器送直接字节MOV dircet1,dircet2 85 dircet1 dircet2 直接字节送直接字节MOV dircet,@Ro 86~87 间接RAM送直接字节MOV dircet,#data 75 dircet data 立即数送直接字节MOV @Ri,A F6~F7 A送间接RAMMOV @Ri,#data 76~77 data 直接字节送间接RAMMOV @Ri,#data 76~77 data 立即数送间接RAMMOV DPTR,#data16 90 data 15~8 data7~0 16位常数送数据指针MOVC A,@A+DPTR 93 由((A)+(DPTR))寻址的程序存贮器字节选A MOVC A,@A+PC 83 由((A)+(PC))；寻址的程序存贮器字节送A MOVX A,@Ri E2~E3 送外部数据（8位地址）送AMOVX A,@DPTR E0 送外部数据（16位地址）送AMOVX @Ri,A F2~F3 A送外部数据（8位地址）MOVX @DPTR,A F0 A送外部数据（16位地址）PUSH dircet C0 dircet 直接字节进栈，SP加1POP dircet D0 dircet 直接字节退栈，SP减1XCH A,Rn C8~CF 交换A和寄存器XCH A,dircet C5 dircet 交换A和直接字节XCH A,@Ri C6~C7 交换A和间接RAMXCH A,@Ri D6~D7 交换A和间接RAM的低位SWAP A C4===================算术运算=================== ADD A,Rn 28~2F 寄存器加到AADD A,dircet 25 dircet 直接字节加到AADD A,@Ri 26~27 间接RAM加到AADD A,#data 24data 立即数加到AADD A,Rn 38~3F 寄存器和进位位加到AADD A,dircet 35dircet 直接字节和进位位加到AADD A,@Ri 36~37 间接字节和进位位加到AADD A,data 34 data 立即数和进位位加到AADD A,Rn 98~9F A减去寄存器和进位位ADD A,dircet 95 dircet A减去直接字节和进位位ADD A,@Ri 36~37 间接RAM和进位位加到AADD A,data 34 data 立即数和进位位加到ASUBB A,Rn 98~9F A减去寄存器和进位位SUBB A,dircet 95 dircet A减去直接字节和进位位SUBB A,@Ri 96~97 A减去间接RAM和进位位SUBB A,#data 94 data A减去立即数和进位位INC A 04 A加1INC Rn 08~0F 寄存器加1INC dircet 05 dircet 直接字节加1INC @Ri 06~07 间接RAM加1DEC A 14 A减1DEC Rn 18~1F 寄存器减1DEC dircet 15 dircet 直接字节减1DEC @Ri 16~17 间接RAM减1INC DPTR A3 数据指针加1MUL AB A4 A乘以BDIV AB 84 A除以BDA A D4 A的十进制加法调整===================逻辑操作=================== ANL A,Rn 58~5F 寄存器“与”到AANL A,dircet 55 dircet 直接字节“与”到AANL A,@Ri 56~57 间接RAm“与”到AANL A,#data 54 data 立即数“与”到AANL dircet A 52 dircet A“与”到直接字节ANL dircet,#data 53 dircet data 立即数“与”到直接字节ORL A,Rn 48~4F 寄存器“或”到AORL A,dircet 45 dircet 直接字节“或”到AORL A,@Ri 46~47 间接RAM“或”到AORL A,#data 44 data 立即数“或”到AORL dircet,A 42 dircet A“或”到直接字节ORL dircet,#data 43 dircet data 立即数“或”到直接字节XRL A,Rn 68~6F 寄存器“异或”到AXRL A,dircet 65 dircet 直接字节“异或”到AXRL A,@Ri 66~67 间接RAM“异或”到AXRL A,#data 64 data 立即数“异或”到AXRL dircet A 62 dircet A“异或”到直接字节XRL dircet,#data 63 dircet data 立即数“异或”到直接字节CLR A E4 清零CPL A F4 A取反RL A 23 A左环移RLC A 33 A通过进位左环移RR A 03 A右环移RRC A 13 A通过进位右环移===================跳转控制=================== ACALL addr 11 *1 addr(a7~a0) 绝对子程序调用LCALL addr 16 12 addr(15~8) addr(7~0) 长子程序调用RET 22 子程序调用返回RETI addr 11 32 中断调用返回AJMP addr 11 △1 addr(a7~a6) 绝对转移LJMP addr 16 02addr(15~8) addr(7~0) 长转移SJMP rel 80 rel 短转移，相对转移JMP @A+DPTR 73 相对于DPTR间接转移JZ rel 60 rel A为零转移JNZ rel 70 rel A为零转移CJNE A,dircet,rel B5 dircet rel 直接字节与A比较，不等则转移CJNE A,#data,rel B4 data rel 立即数与A比较，不等则转移CJNE A,Rn,#data,rel B8~BF data rel 立即数与寄存器比较，不等则转移CJNE @Ri,#data,rel B6~B7 data rel 立即数与间接RAM比较，不等则转移DJNZ Rn,rel D8~DF rel 寄存器减1，不为零则转移DJNZ dircet,rel B5 dircet rel 直接字节减1，不为零则转移NOP 00 空操作===================布尔操作=================== CLR C C3 清零进位CLR bit C2 清零直接位SETB C D3 置位进位SETB bit D2 置位直接位CPL C B3 进位取反CPL bit B2 直接位取反ANL C,bit 82 dit 直接数“与”到进位ANL C,/bit B0 直接位的反“与”到进位ORL C,bit 72 bit 直接位“或”到进位ORL C,/bit A0 bit 直接位的反“或”到进位MOV C,bit A2 bit 直接位送进位MOV bit,C 92 bit 进位送直接位JC rel 40 rel 进位位为1转移JNC rel 50 rel 进位位为0转移JB bit,rel 20 bit rel 直接位为1相对转移JNB bit,rel 30 bit rel 直接位为0相对转移JBC bit,rel 10 bit rel 直接位为1相对转移，然后清零该位。

51 单片机汇编指令速查表指令格式功能简述字节数周期一、数据传送类指令MOV A， Rn 寄放器送累加器1 1MOV Rn，A 累加器送寄放器1 1MOV A ，＠Ri 内部 RAM 单元送累加器1 1MOV ＠Ri ，A 累加器送内部 RAM 单元 1 1MOV A ，#data 当即数送累加器2 1MOV A ，direct 直接寻址单元送累加器2 1MOV direct ，A 累加器送直接寻址单元2 1MOV Rn，#data 当即数送寄放器2 1MOV direct ，#data 当即数送直接寻址单元3 2MOV ＠Ri ，#data 当即数送内部 RAM 单元 2 1MOV direct ，Rn 寄放器送直接寻址单元2 2MOV Rn ，direct 直接寻址单元送寄放器2 2MOV direct ，＠Ri 内部 RAM 单元送直接寻址单元 2 2MOV ＠Ri ，direct 直接寻址单元送内部 RAM 单元 2 2MOV direct2，direct1 直接寻址单元送直接寻址单元3 2MOV DPTR ，#data16 16 位当即数送数据指针3 2MOVX A ，＠Ri 外部 RAM 单元送累加器(8 位地址) 1 2MOVX ＠Ri ，A 累加器送外部 RAM 单元(8 位地址) 1 2MOVX A ，＠DPTR 外部 RAM 单元送累加器(16 位地址) 1 2MOVX ＠DPTR ，A 累加器送外部 RAM 单元(16 位地址) 1 2MOVC A ，＠A+DPTR 查表数据送累加器(DPTR 为基址) 1 2MOVC A ，＠A+PC 查表数据送累加器(PC 为基址) 1 2XCH A ，Rn 累加器与寄放器互换1 1XCH A ，＠Ri 累加器与内部RAM 单元互换 1 1XCHD A ，direct 累加器与直接寻址单元互换2 1XCHD A ，＠Ri 累加器与内部 RAM 单元低 4 位互换1 1SW AP A 累加器高 4 位与低 4 位互换 1 1POP direct 栈顶弹出指令直接寻址单元2 2PUSH direct 直接寻址单元压入栈顶2 2二、算术运算类指令ADD A， Rn 累加器加寄放器1 1ADD A，＠Ri 累加器加内部 RAM 单元1 1ADD A， direct 累加器加直接寻址单元2 1ADD A， #data 累加器加当即数2 1ADDC A， Rn 累加器加寄放器和进位标志1 1ADDC A，＠Ri 累加器加内部 RAM 单元和进位标志1 1ADDC A， #data 累加器加当即数和进位标志 2 1ADDC A， direct 累加器加直接寻址单元和进位标志 2 1INC A 累加器加 1 1 1INC Rn 寄放器加 1 1 1INC direct 直接寻址单元加 1 2 1INC ＠Ri 内部 RAM 单元加 1 1 1INC DPTR 数据指针加 1 1 2DA A 十进制调整1 1SUBB A， Rn 累加器减寄放器和进位标志1 1SUBB A，＠Ri 累加器减内部 RAM 单元和进位标志1 1SUBB A， #data 累加器减当即数和进位标志2 1SUBB A， direct 累加器减直接寻址单元和进位标志2 1DEC A 累加器减 1 1 1DEC Rn 寄放器减 1 1 1DEC ＠Ri 内部 RAM 单元减 1 1 1DEC direct 直接寻址单元减 1 2 1MUL AB 累加器乘寄放器 B 1 4DIV AB 累加器除以寄放器 B 1 4三、逻辑运算类指令ANL A， Rn 累加器与寄放器1 1ANL A，＠Ri 累加器与内部 RAM 单元 1 1ANL A， #data 累加器与当即数 2 1ANL A， direct 累加器与直接寻址单元2 1ANL direct，A 直接寻址单元与累加器2 1ANL direct，#data 直接寻址单元与当即数3 1ORL A， Rn 累加器或寄放器1 1ORL A，＠Ri 累加器或内部 RAM 单元1 1ORL A，#data 累加器或当即数2 1ORL A，direct 累加器或直接寻址单元 2 1ORL direct，A 直接寻址单元或累加器2 1ORL direct，#data 直接寻址单元或当即数3 1XRL A， Rn 累加器异或寄放器1 1XRL A，＠Ri 累加器异或内部 RAM 单元 1 1XRL A，#data 累加器异或当即数2 1XRL A，direct 累加器异或直接寻址单元2 1XRL direct，A 直接寻址单元异或累加器2 1XRL direct，#data 直接寻址单元异或当即数3 2RL A 累加器左循环移位1 1RLC A 累加器连进位标志左循环移位1 1RR A 累加器右循环移位1 1RRC A 累加器连进位标志右循环移位1 1CPL A 累加器取反1 1CLR A 累加器清零 1 1四、控制转移类指令类ACCALL addr11 2KB 范围内绝对挪用 2 2AJMP addr11 2KB 范围内绝对转移 2 2LCALL addr16 2KB 范围内长挪用 3 2LJMP addr16 2KB 范围内长转移 3 2SJMP rel 相对短转移2 2JMP ＠A+DPTR 相对长转移1 2RET 子程序返回1 2RET1 中断返回1 2JZ rel 累加器为零转移2 2JNZ rel 累加器非零转移2 2CJNE A ，#data ，rel 累加器与当即数不等转移3 2CJNE A ，direct ，rel 累加器与直接寻址单元不等转移3 2CJNE Rn，#data ，rel 寄放器与当即数不等转移 3 2CJNE ＠Ri ，#data，rel RAM 单元与当即数不等转移3 2DJNZ Rn ，rel 寄放器减 1 不为零转移 2 2DJNZ direct ，rel 直接寻址单元减 1 不为零转移3 2NOP 空操作1 1五、布尔操作类指令（C表示进位标识）MOV C，bit 直接寻址位送 C 2 1MOV bit， C C 送直接寻址位2 1CLR C C 清零1 1CLR bit 直接寻址位清零2 1CPL C C 取反1 1CPL bit 直接寻址位取反2 1SETB C C 置位1 1SETB bit 直接寻址位置位2 1ANL C，bit C 逻辑与直接寻址位 2 2ANL C，/bit C 逻辑与直接寻址位的反2 2 ORL C，bit C 逻辑或直接寻址位2 2 ORL C，/bit C 逻辑或直接寻址位的反2 2 JC rel C 为 1 转移 2 2JNC rel C 为零转移2 2JB bit，rel 直接寻址位为 1 转移 3 2 JNB bit，rel 直接寻址为 0 转移。

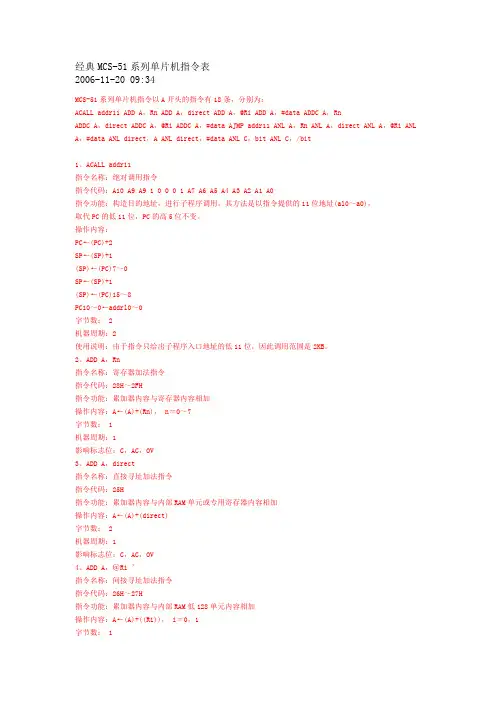

经典MCS-51系列单片机指令表2006-11-20 09:34MCS-51系列单片机指令以A开头的指令有18条，分别为：ACALL addr11 ADD A，Rn ADD A，direct ADD A，@Ri ADD A，#data ADDC A，RnADDC A，direct ADDC A，@Ri ADDC A，#data AJMP addr11 ANL A，Rn ANL A，direct ANL A，@Ri ANL A，#data ANL direct，A ANL direct，#data ANL C，bit ANL C，/bit1、ACALL addr11指令名称：绝对调用指令指令代码：A10 A9 A9 1 0 0 0 1 A7 A6 A5 A4 A3 A2 A1 A0指令功能：构造目的地址，进行子程序调用。

其方法是以指令提供的11位地址(al0～a0)，取代PC的低11位，PC的高5位不变。

操作内容：PC←(PC)+2SP←(SP)+1(SP)←(PC)7～0SP←(SP)+1(SP)←(PC)15～8PC10～0←addrl0～0字节数： 2机器周期：2使用说明：由于指令只给出子程序入口地址的低11位，因此调用范围是2KB。

2、ADD A，Rn指令名称：寄存器加法指令指令代码：28H～2FH指令功能：累加器内容与寄存器内容相加操作内容：A←(A)+(Rn)， n＝0～7字节数： 1机器周期；1影响标志位：C，AC，OV3、ADD A，direct指令名称：直接寻址加法指令指令代码：25H指令功能：累加器内容与内部RAM单元或专用寄存器内容相加操作内容：A←(A)+(direct)字节数： 2机器周期：1影响标志位：C，AC，OV4、ADD A，＠Ri ’指令名称：间接寻址加法指令指令代码：26H～27H指令功能：累加器内容与内部RAM低128单元内容相加操作内容：A←(A)+((Ri))， i＝0，1字节数： 1机器周期：1影响标志位：C，AC，OV5、ADD A，#data指令名称：立即数加法指令指令代码：24H指令功能：累加器内容与立即数相加操作内容：A←(A)+data字节数： 2机器周期：1影响标志位：C，AC，OV6、ADDC A，Rn指令名称：寄存器带进位加法指令指令代码：38H～3FH指令功能：累加器内容、寄存器内容和进位位相加操作内容：A←(A)+(Rn)+(C)， n＝0～7字节数： 1机器周期：1影响标志位：C，AC，OV7、ADDC A，direct指令名称：直接寻址带进位加法指令指令代码：35H指令功能：累加器内容、内部RAM低128单元或专用寄存器内容与进位位加操作内容：A←(A)+(direct)+(C)字节数： 2机器周期：1影响标志位：C，AC，OV8、ADDC A，＠Ri指令名称：间接寻址带进位加法指令指令代码：36H～37H指令功能：累加器内容、内部RAM低128单元内容及进位位相加操作内容：A←(A)+((Ri))+(C)， i＝0，1字节数： 1机器周期：1影响标志位：C，AC，OV9、ADDC A，#data指令名称：立即数带进位加法指令指令代码：34H指令功能：累加器内容、立即数及进位位相加操作内容：A←(A)+data+(C)字节数： 2机器周期：1影响标志位：C，AC，OV10、AJMP addr11指令名称：绝对转移指令指令代码：A10 A9 A8 1 0 0 0 1 A7 A6 A5 A4 A3 A2 A1 A0指令功能：构造目的地址，实现程序转移。
