联通LTE-CA载波聚合技术介绍

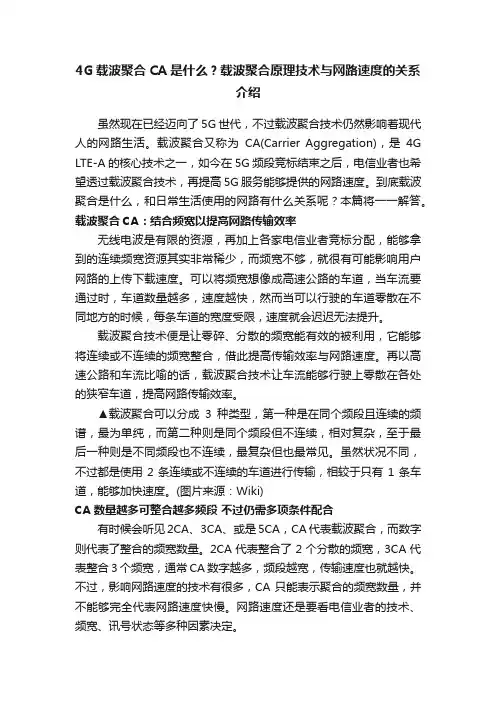

4G载波聚合CA是什么？载波聚合原理技术与网路速度的关系介绍虽然现在已经迈向了5G世代，不过载波聚合技术仍然影响着现代人的网路生活。

载波聚合又称为CA(Carrier Aggregation)，是4G LTE-A的核心技术之一，如今在5G频段竞标结束之后，电信业者也希望透过载波聚合技术，再提高5G服务能够提供的网路速度。

到底载波聚合是什么，和日常生活使用的网路有什么关系呢？本篇将一一解答。

载波聚合CA：结合频宽以提高网路传输效率无线电波是有限的资源，再加上各家电信业者竞标分配，能够拿到的连续频宽资源其实非常稀少，而频宽不够，就很有可能影响用户网路的上传下载速度。

可以将频宽想像成高速公路的车道，当车流要通过时，车道数量越多，速度越快，然而当可以行驶的车道零散在不同地方的时候，每条车道的宽度受限，速度就会迟迟无法提升。

载波聚合技术便是让零碎、分散的频宽能有效的被利用，它能够将连续或不连续的频宽整合，借此提高传输效率与网路速度。

再以高速公路和车流比喻的话，载波聚合技术让车流能够行驶上零散在各处的狭窄车道，提高网路传输效率。

▲载波聚合可以分成3种类型，第一种是在同个频段且连续的频谱，最为单纯，而第二种则是同个频段但不连续，相对复杂，至于最后一种则是不同频段也不连续，最复杂但也最常见。

虽然状况不同，不过都是使用2条连续或不连续的车道进行传输，相较于只有1条车道，能够加快速度。

(图片来源：Wiki)CA数量越多可整合越多频段不过仍需多项条件配合有时候会听见2CA、3CA、或是5CA，CA代表载波聚合，而数字则代表了整合的频宽数量。

2CA代表整合了2个分散的频宽，3CA代表整合3个频宽，通常CA数字越多，频段越宽，传输速度也就越快。

不过，影响网路速度的技术有很多，CA只能表示聚合的频宽数量，并不能够完全代表网路速度快慢。

网路速度还是要看电信业者的技术、频宽、讯号状态等多种因素决定。

另外，虽然现在的4G手机大多支援载波聚合技术，不过如果想要得到如5CA等较高的载波聚合数量，要看手机规格、电信业者、基地台是否配合。

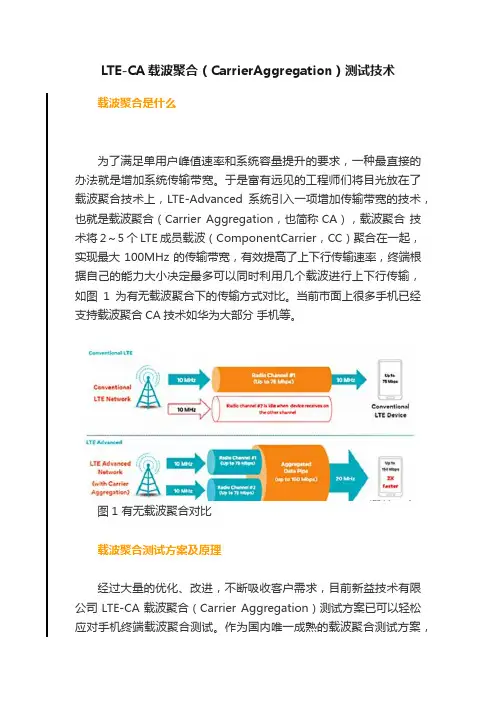

LTE-CA载波聚合（CarrierAggregation）测试技术载波聚合是什么为了满足单用户峰值速率和系统容量提升的要求，一种最直接的办法就是增加系统传输带宽。

于是富有远见的工程师们将目光放在了载波聚合技术上，LTE-Advanced系统引入一项增加传输带宽的技术，也就是载波聚合（Carrier Aggregation，也简称CA），载波聚合技术将2～5个LTE成员载波（ComponentCarrier，CC）聚合在一起，实现最大100MHz的传输带宽，有效提高了上下行传输速率，终端根据自己的能力大小决定最多可以同时利用几个载波进行上下行传输，如图1为有无载波聚合下的传输方式对比。

当前市面上很多手机已经支持载波聚合CA技术如华为大部分手机等。

图1 有无载波聚合对比载波聚合测试方案及原理经过大量的优化、改进，不断吸收客户需求，目前新益技术有限公司LTE-CA载波聚合（Carrier Aggregation）测试方案已可以轻松应对手机终端载波聚合测试。

作为国内唯一成熟的载波聚合测试方案，新益系统在华为等客户处进行了严格论证，获得多位客户充分认可与好评，印证新益技术领先的技术实力和服务能力。

新益技术载波聚合CA系统设计师李美秀指出：“传统测试系统主要是采用SISO技术来测试手机2G、3G、4G的发射功率和接收灵敏度，无法模拟出真实环境中存在的多径和干扰同时对支持CA技术的手机不能进行吞吐量测试，无法对支持CA技术手机的性能进行评估，因此迫切需要一个切实可用的载波聚合CA测试方案。

”图2 CA载波聚合测试原理图3 3GPP规范CA测试图2015年8月新益技术基于《3GPP TS 36.508 version 12.9.0 Release 12》、《CTIA Test Plan for 2x2 Downlink》等法规、参照《MIMO and Transmit Diversity Over-the-Air Performance》规范对2*2测试模式的说明和《MIMO OTA Handset Performance and testing》规范对2*2测试规范推出自主知识产权的载波聚合CA测试系统（如图2所示）。

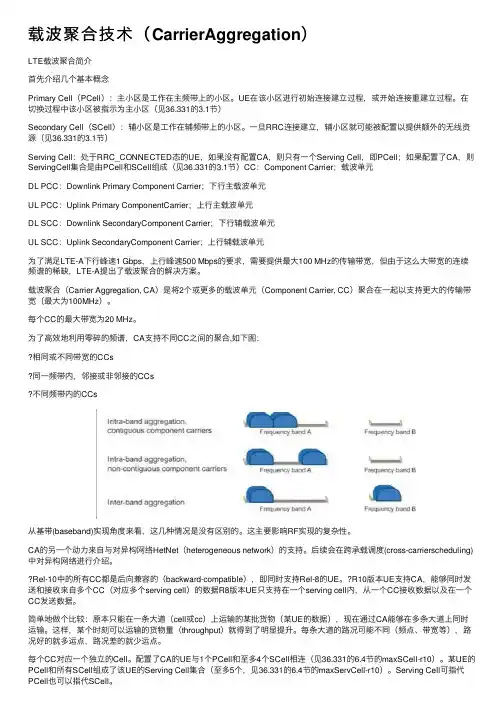

载波聚合技术（CarrierAggregation）LTE载波聚合简介⾸先介绍⼏个基本概念Primary Cell（PCell）：主⼩区是⼯作在主频带上的⼩区。

UE在该⼩区进⾏初始连接建⽴过程，或开始连接重建⽴过程。

在切换过程中该⼩区被指⽰为主⼩区（见36.331的3.1节）Secondary Cell（SCell）：辅⼩区是⼯作在辅频带上的⼩区。

⼀旦RRC连接建⽴，辅⼩区就可能被配置以提供额外的⽆线资源（见36.331的3.1节）Serving Cell：处于RRC_CONNECTED态的UE，如果没有配置CA，则只有⼀个Serving Cell，即PCell；如果配置了CA，则ServingCell集合是由PCell和SCell组成（见36.331的3.1节）CC：Component Carrier；载波单元DL PCC：Downlink Primary Component Carrier；下⾏主载波单元UL PCC：Uplink Primary ComponentCarrier；上⾏主载波单元DL SCC：Downlink SecondaryComponent Carrier；下⾏辅载波单元UL SCC：Uplink SecondaryComponent Carrier；上⾏辅载波单元为了满⾜LTE-A下⾏峰速1 Gbps，上⾏峰速500 Mbps的要求，需要提供最⼤100 MHz的传输带宽，但由于这么⼤带宽的连续频谱的稀缺，LTE-A提出了载波聚合的解决⽅案。

载波聚合（Carrier Aggregation, CA）是将2个或更多的载波单元（Component Carrier, CC）聚合在⼀起以⽀持更⼤的传输带宽（最⼤为100MHz）。

每个CC的最⼤带宽为20 MHz。

为了⾼效地利⽤零碎的频谱，CA⽀持不同CC之间的聚合,如下图：相同或不同带宽的CCs同⼀频带内，邻接或⾮邻接的CCs不同频带内的CCs从基带(baseband)实现⾓度来看，这⼏种情况是没有区别的。

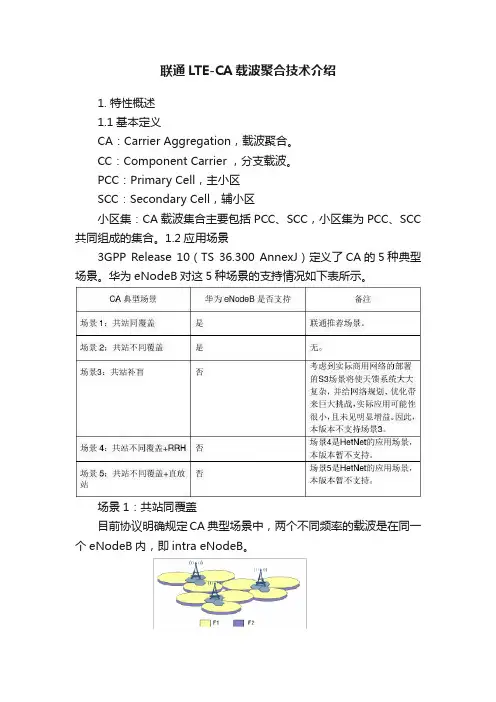

联通LTE-CA载波聚合技术介绍1. 特性概述1.1基本定义CA：Carrier Aggregation，载波聚合。

CC：Component Carrier ，分支载波。

PCC：Primary Cell，主小区SCC：Secondary Cell，辅小区小区集：CA载波集合主要包括PCC、SCC，小区集为PCC、SCC 共同组成的集合。

1.2应用场景3GPP Release 10（TS 36.300 AnnexJ）定义了CA的5种典型场景。

华为eNodeB对这5种场景的支持情况如下表所示。

场景1：共站同覆盖目前协议明确规定CA典型场景中，两个不同频率的载波是在同一个eNodeB内，即intra eNodeB。

F1：载波频率1F2：载波频率2场景2：共站不同覆盖场景3：共站补盲场景4：共站不同覆盖+RRH场景5：共站不同覆盖+直放站1.3载波聚合类型标准上支持的CA载波聚合类型有：Intra-Band和Inter-Band，详细如下：类型1：Intra-band contiguous component carriers aggregated类型2：Intra-band non-contiguous component carriers aggregated类型3：Inter-band non-contiguous component carriers aggregated注：协议规定，连续两个CC的载波间隔必须为300kHz的整数倍，以保证子载波的正交性；若非连续载波，没有要求。

1.4网元要求CA特性对于网元的要求，如下表所示：根据3GPP 36.104 6.5.3要求：●intra-band CA (contiguous)两频点采用不同RRU/RFU，同步时延需在130ns以下；●intra-band CA (non-contiguous)两频点采用不用RRU/RFU，同步时延需在260ns以下；●inter-band CA两频点采用不同RRU/RFU，同步时延需在1.3us 以下。

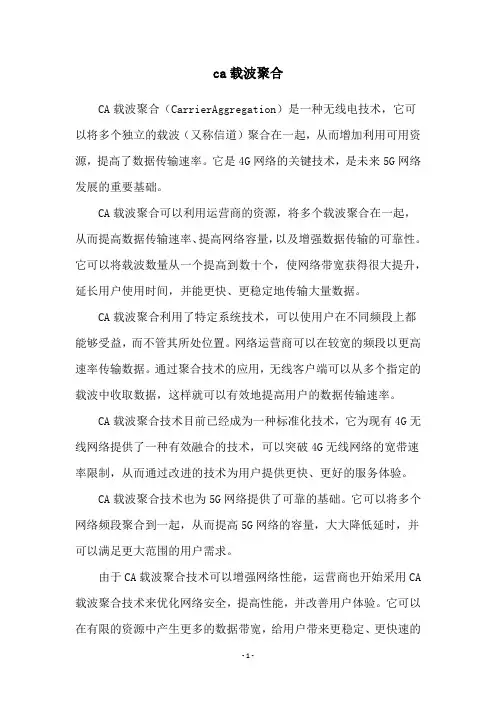

ca载波聚合
CA载波聚合（CarrierAggregation）是一种无线电技术，它可以将多个独立的载波（又称信道）聚合在一起，从而增加利用可用资源，提高了数据传输速率。

它是4G网络的关键技术，是未来5G网络发展的重要基础。

CA载波聚合可以利用运营商的资源，将多个载波聚合在一起，从而提高数据传输速率、提高网络容量，以及增强数据传输的可靠性。

它可以将载波数量从一个提高到数十个，使网络带宽获得很大提升，延长用户使用时间，并能更快、更稳定地传输大量数据。

CA载波聚合利用了特定系统技术，可以使用户在不同频段上都能够受益，而不管其所处位置。

网络运营商可以在较宽的频段以更高速率传输数据。

通过聚合技术的应用，无线客户端可以从多个指定的载波中收取数据，这样就可以有效地提高用户的数据传输速率。

CA载波聚合技术目前已经成为一种标准化技术，它为现有4G无线网络提供了一种有效融合的技术，可以突破4G无线网络的宽带速率限制，从而通过改进的技术为用户提供更快、更好的服务体验。

CA载波聚合技术也为5G网络提供了可靠的基础。

它可以将多个网络频段聚合到一起，从而提高5G网络的容量，大大降低延时，并可以满足更大范围的用户需求。

由于CA载波聚合技术可以增强网络性能，运营商也开始采用CA 载波聚合技术来优化网络安全，提高性能，并改善用户体验。

它可以在有限的资源中产生更多的数据带宽，给用户带来更稳定、更快速的
网络体验。

CA载波聚合技术是无线电技术的一项重要发展，它为4G网络提供了有效的融合技术，同时为未来5G网络的发展提供了可用的基础技术。

CA载波聚合的应用可以加强网络的容量，提高数据传输速率，大幅提高用户的上网体验。

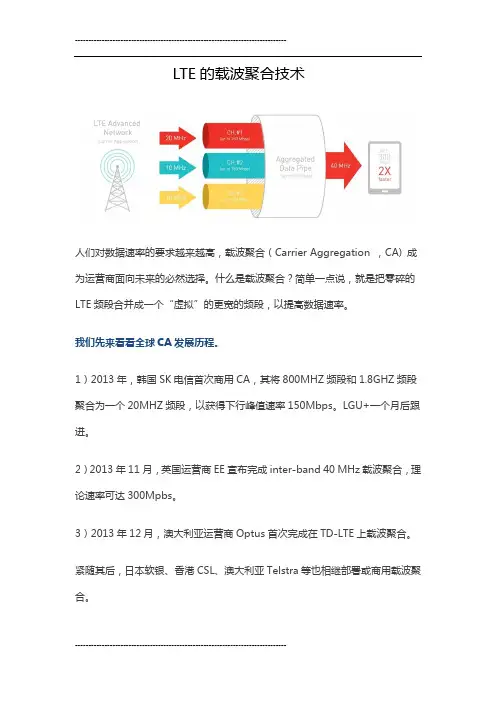

LTE的载波聚合技术人们对数据速率的要求愈来愈高，载波聚合（CarrierAggregation，CA)成为营运商面向将来的必定选择。

什么是载波聚合？简单调点说，就是把琐碎的LTE频段归并成一个“虚构”的更宽的频段，以提升数据速率。

我们先来看看全世界CA发展历程。

1）2013年，韩国SK电信初次商用CA，其将800MHZ频段和频段聚合为一个20MHZ频段，以获取下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国营运商EE宣告达成inter-band40MHz 载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚营运商Optus初次达成在TD-LTE上载波聚合。

紧随后来，日本软银、香港CSL、澳大利亚Telstra等也接踵部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

跟着技术的不停演进，相信将来还有更多CC的载波聚合。

自然还包含TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了求情楚载波聚合，我们第一来认识一下LTE的频段分派。

载波聚合的分类载波聚合主要分为intra-band 和inter-band 载波聚合，此中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-bandCA(contiguous)中心频点间隔要知足300kHz的整数倍，即Nx300kHz。

对于intra-band非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP对于载波聚合的定义下列图是3GPP对于载波聚合从Re-10到Re-12的定义历程。

3GPPRel-10定义了bands1(FDD)和band40(TDD)的intra-band连续载波，分别命名为CA_1C和CA_40C。

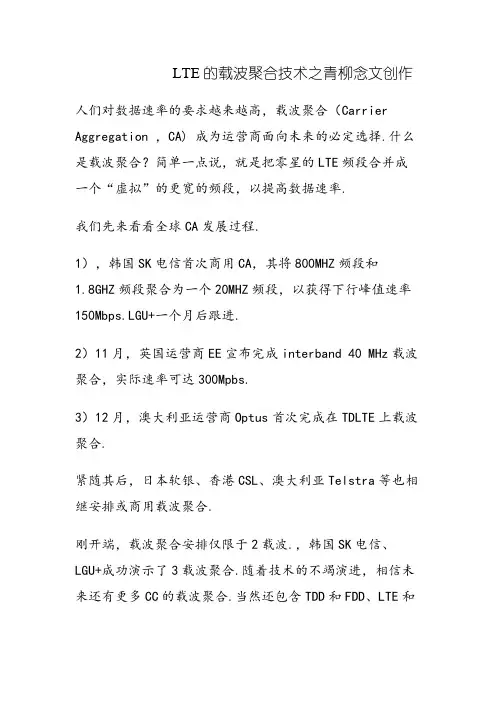

LTE的载波聚合技术之青柳念文创作人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必定选择.什么是载波聚合？简单一点说，就是把零星的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率.我们先来看看全球CA发展过程.1），韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps.LGU+一个月后跟进.2）11月，英国运营商EE宣布完成interband 40 MHz载波聚合，实际速率可达300Mpbs.3）12月，澳大利亚运营商Optus首次完成在TDLTE上载波聚合.紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继安排或商用载波聚合.刚开端，载波聚合安排仅限于2载波.，韩国SK电信、LGU+成功演示了3载波聚合.随着技术的不竭演进，相信未来还有更多CC的载波聚合.当然还包含TDD和FDD、LTE和WiFi之间的载波聚合.中国电信在9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑.为了说清楚载波聚合，我们首先来懂得一下LTE的频段分配.载波聚合的分类载波聚合主要分为intraband 和 interband载波聚合，其中intraband载波聚合又分为持续(contiguous)和非持续(noncontiguous).对于intraband CA (contiguous)中心频点间隔要知足300kHz的整数倍，即Nx300 kHz.对于intraband 非持续载波聚合，该间隔为一个或多个GAP（s）.3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re10到Re12的定义过程.3GPP Rel10定义了bands 1 (FDD) 和 band 40 (TDD)的intraband 持续载波，分别定名为CA_1C 和CA_40C.同时还定义band1和5的interband载波聚合，定名为CA_1A5A. 3GPP Rel11定义了更多CA配置，如下图：3GPP Rel12包含了TDD和FDD的载波聚合，同时还定义了支持上行2CC和下行3CC载波聚合等等.持续CA带宽等级和呵护带宽对于频段内持续载波聚合，CA 带宽等级根据其支持的CC 数量和物理资源块(Physical Resource Blocks ，PRBs)) 的数量来定义.CA 带宽等级暗示最大ATBC和最大CC 数量.ATBC，即Aggregated Transmission Bandwidth Configuration，指聚合的PRB的总数量.呵护带宽（Guard bands）专门定义于持续CA，指持续CC之间需有一定的呵护带宽.下表列出了CA带宽等级和相应呵护带宽.别的，对于带内持续CA，PCell和SCell频段相同，频点间隔为300kHz整数倍，且知足如下公式：大白了上面关于带宽等级的定义，我们就很容易懂得载波聚合的定名规则了.比方，以CA_1C 为例，它暗示在band1上的intraband持续载波聚合，2个CC，带宽等级为C，即最大200 RBs.对应于带宽等级为C，每CC的RB分配也可以是分歧的组合，不过范围在100200 RBs之间.带内持续intraband（contiguous）载波聚合有两种方案：● 一种能够的方案是F1 和F2 小区位置相同而且重叠，提供几乎完全相同的覆盖范围.两层都提供重复的覆盖，并在两层都支持移动性.相似的方案是F1 和F2 位于拥有相似途径损失配置文件的同一频段上.● 另外一方案是F1 和F2 位置相同而实现分歧覆盖范围：F2 天线导向至F1 的小区鸿沟或者F1 覆盖浮泛中，以便改善覆盖范围和/或提高小区边沿吞吐量.频段间非持续● 当F1（较低频率）提供广覆盖而且F2 上的RRH F2（较高频率）用于改善热点上的吞吐量时，可以思索射频拉远(RRH) 方案.移动性根据F1 覆盖来执行.F1 和F2 处于分歧频段时思索近似的方案.● 在HetNet 方案中，有望看到许多小型小区和中继在各种频段上工作.PCell / SCell / Serving Cell 概念每一个CC对应一个独立的Cell.配置了CA的UE与1个PCell和至多4个SCell相连.某UE的PCell和所有SCell 组成了该UE的Serving Cell集合.Serving Cell可指代PCell也可以指代SCell.PCell是UE初始接入时的cell，负责与UE之间的RRC通信.SCell是在RRC重配置时添加的，用于提供额外的无线资源.PCell是在毗连建立（connection establishment）时确定的；SCell是在初始平安激活流程（initial security activation procedure）之后，通过RRC毗连重配置消息RRCConnectionReconfiguration添加/修改/释放的.每一个CC都有一个对应的索引，primary CC索引固定为0，而每一个UE的secondary CC索引是通过UE特定的RRC 信令发给UE的.某个UE聚合的CC通常来自同一个eNodeB且这些CC是同步的.当配置了CA的UE在所有的Serving Cell内使用相同的CRNTI.CA是UE级的特性，分歧的UE能够有分歧的PCell以及Serving Cell集合.Pcell是UE与之通信的主要小区，被定义为用来传输RRC 信令的小区，或者相当于存在物理上行节制信道（PUCCH）的小区，这个信道在一个指定的UE中只能有一个.一个PCell 始终在RRC_CONNECTED 形式中处于活动状态，同时能够有一个或多个SCell 处于活动状态.其他的SCells 仅可在毗连建立后配置为CONNECTED 形式，以提供额外的无线资源.所有PCell 和SCell 统称为服务小区.PCell 和SCell 以此为基础的分量载波分别为主分量载波(PCC) 和辅助分量载波(SCC).● 一个PCell 配有一个物理下行节制信道(PDCCH) 和一个物理上行节制信道(PUCCH).丈量和移动性过程基于PCell随机接入过程在PCell 上停止PCell 不成被去激活.● 一个SCell 能够配有一个物理下行节制信道(PDCCH)，也能够不，详细取决于UE 功能.SCell 绝没有PUCCH.SCell 支持以MAC 层为基础的激活/去激活过程，以便UE 节俭电池电量.简单地做个比较：还以上面的运输做类比，PCell相当于主干道，主干道只有一条，不但运输货物，还负责与接纳端停止交流，根据接纳端的才能（UE Capability）以及有多少货物要发（负载）等告诉接纳端要在哪几条干道上收货以及这些干道的基本情况等（PCell负责RRC毗连）.SCell 相当于辅干道，只负责运输货物.接纳端需要告诉发货端自己的才能，比方能不克不及同时从多条干道接纳货物，在每条干道上一次能接纳多少货物等（UE Capability）.发货端（eNodeB）才好依照对端（UE）的才能调度发货，否则接纳端处理不过来也是白搭！（这里只是以下行为例，UE也能够为发货端）.因为分歧的干道还能够运输另外一批货物（其它UE的数据），分歧的货物需要区分开，所以在分歧的干道上传输的同一批货物（属于同一个UE）有一个相同的标识表记标帜（CRNTI）.跨载波调度跨载波调度是Release 10 中为UE 引入的可选功能，它可以在UE 才能传输过程中通过RRC 激活.此功能的目标是减少使用了大型小区、小型小区和中继的异构网络(HetNet) 方案中对载波聚合的干扰.跨载波调度仅用于在没有PDCCH 的SCell 上调度资源.负责在跨载波调度上下文中提供调度信息的载波通过下行节制信息(DCI) 中的载波指示符字段(CIF) 指明.此调度也支持HetNet 和分歧错误称配置.激活与去激活为了更好地管理配置了CA的UE的电池消耗，LTE提供了SCell的激活/去激活机制（不支持PCell的激活/去激活）.当SCell激活时，UE在该CC内1）发送SRS；2）上报CQI/PMI/RI/PTI；3）检测用于该SCell和在该SCell上传输的PDCCH.当SCell去激活时，UE在该CC内 1）不发送SRS；2）不上报CQI/PMI/RI/PTI；3）不传输上行数据（包含pending 的重传数据）；4）不检测用于该SCell和在该SCell上传输的PDCCH；5）可以用于pathloss reference for measurements for uplink power control，但是丈量的频率降低，以便降低功率消耗.重配消息中不带mobility节制信息时，新添加到serving cell的SCell初始为“deactivated”；而原本就在serving cell集合中SCell（未变更或重配置），不改变他们原有的激活状态.重配消息中带mobility节制信息时（例如handover），所有的SCell均为“deactivated”态.UE的激活/去激活机制基于MAC control element和deactivation timers的连系.基于MAC CE的SCell激活/去激活操纵是由eNodeB节制的，基于deactivation timer的SCell激活/去激活操纵是由UE节制.AC CE的格式：LCID为11011，见下图：Bit设置为1，暗示对应的SCell被激活；设置为0，暗示对应的SCell被去激活.每一个SCell有一个deactivation timer，但是对应某个UE的所有SCell，deactivation timer是相同的，并通过sCellDeactivationTimer字段配置（由eNodeB配置）.该值可以配置成“infinity”，即去使能基于timer的deactivation.当在deactivation timer指定的时间内，UE没有在某个CC上收到数据或PDCCH消息，则对应的SCell将去激活.这也是UE可以自动将某SCell去激活的唯一情况.当UE在子帧n收到激活饬令时，对应的操纵将在n+8子帧启动.当UE在子帧n收到去激活饬令或某个SCell的deactivation timer超时，除了CSI陈述对应的操纵（停止上报）在n+8子帧完成外，其它操纵必须在n+8子帧内完成.SCell 添加与删除载波聚合新增SCell 无法在RRC 建立时当即激活.因此，RRC 毗连设置过程中没有针对SCell 的配置.SCell 通过RRC 毗连重新配置过程在服务小区集合中添加和删除.请注意，由于LTE 间切换视为RRC 毗连重新配置，SCell“切换”受到支持.SCell添加与删除，涉及A4、A2事件的详细原理和计算公式.SCell添加添加SCell的预置条件基站今朝仅仅支持同一基站的小区作为CA小区，即主辅小区必须属于同一基站.UE接入或者切入后的服务小区即为PCell，要将某小区配置为SCell需知足如下条件：1>UE的CA才能及协议定义的频段组合，支持PCell与该小区之间停止CA；2>该小区与PCell互为邻区；3>该小区与PCell互为CA协同小区；两种SCell添加方式1）附着或切入后基站主动为UE添加SCell2）基站收到添加辅载波的A4陈述后为UE添加两种添加方式都需知足上述配置SCell的3个预置条件，不同仅在邻区关系，邻区关系在网管可配，若为“同覆盖”或“邻区包含本小区”则基站主动添加，其它邻区关系基站会在初始接入下发针对该邻区所在频点的A4丈量，UE上报A4陈述后，基站配置该邻区为UE的SCell.A4事件下发信令添加SCellRRC重配消息配置SCell：SCell删除基站在配置某个邻区为UE的SCell的同时，会下发针对该SCell的A2事件，用来监控SCell的信号质量，当SCell 的信号质量小于A2事件的门限，UE上报A2陈述，基站通过RRC重配通知UE删除该SCell.A2事件下发删除SCell切换Release 10 引入了一个新的丈量事件：事件A6.当相邻小区的强度比SCell强一个偏移量时，便会发生事件A6.对于频段内SCell，此事件没那末有用，因为PCell 和SCell 的强度通常极为相似.然而，对于频段间服务小区，相邻PCell 的强度能够会与服务SCell 的大不相同.根据网络状况（如流量负载分布），切换至事件A6 标识的小区能够会很有利.基站在配置某个邻区为UE的SCell的同时，如果这个SCell有同频邻区，且该邻区与PCell为邻区（非同覆盖关系）、CA协同小区，基站会下发用于SCell更新的A6事件，当邻区信号质量减去SCell信号质量大于A6事件门限，UE上报A6，基站通过RRC重配通知UE删除原SCell 并添加丈量陈述中质量更好的邻区为SCell.A6事件下发更新SCellRRC重配消息携带删除原辅小区、增加新辅小区的配置：。

LTE的载波聚合技术之袁州冬雪创作人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必定选择.什么是载波聚合？简单一点说，就是把零星的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率.我们先来看看全球CA发展过程.1），韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps.LGU+一个月后跟进.2）11月，英国运营商EE宣布完成interband 40 MHz载波聚合，实际速率可达300Mpbs.3）12月，澳大利亚运营商Optus首次完成在TDLTE上载波聚合.紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继安排或商用载波聚合.刚开端，载波聚合安排仅限于2载波.，韩国SK电信、LGU+成功演示了3载波聚合.随着技术的不竭演进，相信未来还有更多CC的载波聚合.当然还包含TDD和FDD、LTE和WiFi之间的载波聚合.中国电信在9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑.为了说清楚载波聚合，我们首先来懂得一下LTE的频段分配.载波聚合的分类载波聚合主要分为intraband 和 interband载波聚合，其中intraband载波聚合又分为持续(contiguous)和非持续(noncontiguous).对于intraband CA (contiguous)中心频点间隔要知足300kHz的整数倍，即Nx300 kHz.对于intraband 非持续载波聚合，该间隔为一个或多个GAP（s）.3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re10到Re12的定义过程.3GPP Rel10定义了bands 1 (FDD) 和 band 40 (TDD)的intraband 持续载波，分别定名为CA_1C 和CA_40C.同时还定义band1和5的interband载波聚合，定名为CA_1A5A. 3GPP Rel11定义了更多CA配置，如下图：3GPP Rel12包含了TDD和FDD的载波聚合，同时还定义了支持上行2CC和下行3CC载波聚合等等.持续CA带宽等级和呵护带宽对于频段内持续载波聚合，CA 带宽等级根据其支持的CC 数量和物理资源块(Physical Resource Blocks ，PRBs)) 的数量来定义.CA 带宽等级暗示最大ATBC和最大CC 数量.ATBC，即Aggregated Transmission Bandwidth Configuration，指聚合的PRB的总数量.呵护带宽（Guard bands）专门定义于持续CA，指持续CC之间需有一定的呵护带宽.下表列出了CA带宽等级和相应呵护带宽.别的，对于带内持续CA，PCell和SCell频段相同，频点间隔为300kHz整数倍，且知足如下公式：大白了上面关于带宽等级的定义，我们就很容易懂得载波聚合的定名规则了.比方，以CA_1C 为例，它暗示在band1上的intraband持续载波聚合，2个CC，带宽等级为C，即最大200 RBs.对应于带宽等级为C，每CC的RB分配也可以是分歧的组合，不过范围在100200 RBs之间.带内持续intraband（contiguous）载波聚合有两种方案：● 一种能够的方案是F1 和F2 小区位置相同而且重叠，提供几乎完全相同的覆盖范围.两层都提供重复的覆盖，并在两层都支持移动性.相似的方案是F1 和F2 位于拥有相似途径损失配置文件的同一频段上.● 另外一方案是F1 和F2 位置相同而实现分歧覆盖范围：F2 天线导向至F1 的小区鸿沟或者F1 覆盖浮泛中，以便改善覆盖范围和/或提高小区边沿吞吐量.频段间非持续● 当F1（较低频率）提供广覆盖而且F2 上的RRH F2（较高频率）用于改善热点上的吞吐量时，可以思索射频拉远(RRH) 方案.移动性根据F1 覆盖来执行.F1 和F2 处于分歧频段时思索近似的方案.● 在HetNet 方案中，有望看到许多小型小区和中继在各种频段上工作.PCell / SCell / Serving Cell 概念每一个CC对应一个独立的Cell.配置了CA的UE与1个PCell和至多4个SCell相连.某UE的PCell和所有SCell 组成了该UE的Serving Cell集合.Serving Cell可指代PCell也可以指代SCell.PCell是UE初始接入时的cell，负责与UE之间的RRC通信.SCell是在RRC重配置时添加的，用于提供额外的无线资源.PCell是在毗连建立（connection establishment）时确定的；SCell是在初始平安激活流程（initial security activation procedure）之后，通过RRC毗连重配置消息RRCConnectionReconfiguration添加/修改/释放的.每一个CC都有一个对应的索引，primary CC索引固定为0，而每一个UE的secondary CC索引是通过UE特定的RRC 信令发给UE的.某个UE聚合的CC通常来自同一个eNodeB且这些CC是同步的.当配置了CA的UE在所有的Serving Cell内使用相同的CRNTI.CA是UE级的特性，分歧的UE能够有分歧的PCell以及Serving Cell集合.Pcell是UE与之通信的主要小区，被定义为用来传输RRC 信令的小区，或者相当于存在物理上行节制信道（PUCCH）的小区，这个信道在一个指定的UE中只能有一个.一个PCell 始终在RRC_CONNECTED 形式中处于活动状态，同时能够有一个或多个SCell 处于活动状态.其他的SCells 仅可在毗连建立后配置为CONNECTED 形式，以提供额外的无线资源.所有PCell 和SCell 统称为服务小区.PCell 和SCell 以此为基础的分量载波分别为主分量载波(PCC) 和辅助分量载波(SCC).● 一个PCell 配有一个物理下行节制信道(PDCCH) 和一个物理上行节制信道(PUCCH).丈量和移动性过程基于PCell随机接入过程在PCell 上停止PCell 不成被去激活.● 一个SCell 能够配有一个物理下行节制信道(PDCCH)，也能够不，详细取决于UE 功能.SCell 绝没有PUCCH.SCell 支持以MAC 层为基础的激活/去激活过程，以便UE 节俭电池电量.简单地做个比较：还以上面的运输做类比，PCell相当于主干道，主干道只有一条，不但运输货物，还负责与接纳端停止交流，根据接纳端的才能（UE Capability）以及有多少货物要发（负载）等告诉接纳端要在哪几条干道上收货以及这些干道的基本情况等（PCell负责RRC毗连）.SCell 相当于辅干道，只负责运输货物.接纳端需要告诉发货端自己的才能，比方能不克不及同时从多条干道接纳货物，在每条干道上一次能接纳多少货物等（UE Capability）.发货端（eNodeB）才好依照对端（UE）的才能调度发货，否则接纳端处理不过来也是白搭！（这里只是以下行为例，UE也能够为发货端）.因为分歧的干道还能够运输另外一批货物（其它UE的数据），分歧的货物需要区分开，所以在分歧的干道上传输的同一批货物（属于同一个UE）有一个相同的标识表记标帜（CRNTI）.跨载波调度跨载波调度是Release 10 中为UE 引入的可选功能，它可以在UE 才能传输过程中通过RRC 激活.此功能的目标是减少使用了大型小区、小型小区和中继的异构网络(HetNet) 方案中对载波聚合的干扰.跨载波调度仅用于在没有PDCCH 的SCell 上调度资源.负责在跨载波调度上下文中提供调度信息的载波通过下行节制信息(DCI) 中的载波指示符字段(CIF) 指明.此调度也支持HetNet 和分歧错误称配置.激活与去激活为了更好地管理配置了CA的UE的电池消耗，LTE提供了SCell的激活/去激活机制（不支持PCell的激活/去激活）.当SCell激活时，UE在该CC内1）发送SRS；2）上报CQI/PMI/RI/PTI；3）检测用于该SCell和在该SCell上传输的PDCCH.当SCell去激活时，UE在该CC内 1）不发送SRS；2）不上报CQI/PMI/RI/PTI；3）不传输上行数据（包含pending 的重传数据）；4）不检测用于该SCell和在该SCell上传输的PDCCH；5）可以用于pathloss reference for measurements for uplink power control，但是丈量的频率降低，以便降低功率消耗.重配消息中不带mobility节制信息时，新添加到serving cell的SCell初始为“deactivated”；而原本就在serving cell集合中SCell（未变更或重配置），不改变他们原有的激活状态.重配消息中带mobility节制信息时（例如handover），所有的SCell均为“deactivated”态.UE的激活/去激活机制基于MAC control element和deactivation timers的连系.基于MAC CE的SCell激活/去激活操纵是由eNodeB节制的，基于deactivation timer的SCell激活/去激活操纵是由UE节制.AC CE的格式：LCID为11011，见下图：Bit设置为1，暗示对应的SCell被激活；设置为0，暗示对应的SCell被去激活.每一个SCell有一个deactivation timer，但是对应某个UE的所有SCell，deactivation timer是相同的，并通过sCellDeactivationTimer字段配置（由eNodeB配置）.该值可以配置成“infinity”，即去使能基于timer的deactivation.当在deactivation timer指定的时间内，UE没有在某个CC上收到数据或PDCCH消息，则对应的SCell将去激活.这也是UE可以自动将某SCell去激活的唯一情况.当UE在子帧n收到激活饬令时，对应的操纵将在n+8子帧启动.当UE在子帧n收到去激活饬令或某个SCell的deactivation timer超时，除了CSI陈述对应的操纵（停止上报）在n+8子帧完成外，其它操纵必须在n+8子帧内完成.SCell 添加与删除载波聚合新增SCell 无法在RRC 建立时当即激活.因此，RRC 毗连设置过程中没有针对SCell 的配置.SCell 通过RRC 毗连重新配置过程在服务小区集合中添加和删除.请注意，由于LTE 间切换视为RRC 毗连重新配置，SCell“切换”受到支持.SCell添加与删除，涉及A4、A2事件的详细原理和计算公式.SCell添加添加SCell的预置条件基站今朝仅仅支持同一基站的小区作为CA小区，即主辅小区必须属于同一基站.UE接入或者切入后的服务小区即为PCell，要将某小区配置为SCell需知足如下条件：1>UE的CA才能及协议定义的频段组合，支持PCell与该小区之间停止CA；2>该小区与PCell互为邻区；3>该小区与PCell互为CA协同小区；两种SCell添加方式1）附着或切入后基站主动为UE添加SCell2）基站收到添加辅载波的A4陈述后为UE添加两种添加方式都需知足上述配置SCell的3个预置条件，不同仅在邻区关系，邻区关系在网管可配，若为“同覆盖”或“邻区包含本小区”则基站主动添加，其它邻区关系基站会在初始接入下发针对该邻区所在频点的A4丈量，UE上报A4陈述后，基站配置该邻区为UE的SCell.A4事件下发信令添加SCellRRC重配消息配置SCell：SCell删除基站在配置某个邻区为UE的SCell的同时，会下发针对该SCell的A2事件，用来监控SCell的信号质量，当SCell 的信号质量小于A2事件的门限，UE上报A2陈述，基站通过RRC重配通知UE删除该SCell.A2事件下发删除SCell切换Release 10 引入了一个新的丈量事件：事件A6.当相邻小区的强度比SCell强一个偏移量时，便会发生事件A6.对于频段内SCell，此事件没那末有用，因为PCell 和SCell 的强度通常极为相似.然而，对于频段间服务小区，相邻PCell 的强度能够会与服务SCell 的大不相同.根据网络状况（如流量负载分布），切换至事件A6 标识的小区能够会很有利.基站在配置某个邻区为UE的SCell的同时，如果这个SCell有同频邻区，且该邻区与PCell为邻区（非同覆盖关系）、CA协同小区，基站会下发用于SCell更新的A6事件，当邻区信号质量减去SCell信号质量大于A6事件门限，UE上报A6，基站通过RRC重配通知UE删除原SCell 并添加丈量陈述中质量更好的邻区为SCell.A6事件下发更新SCellRRC重配消息携带删除原辅小区、增加新辅小区的配置：。

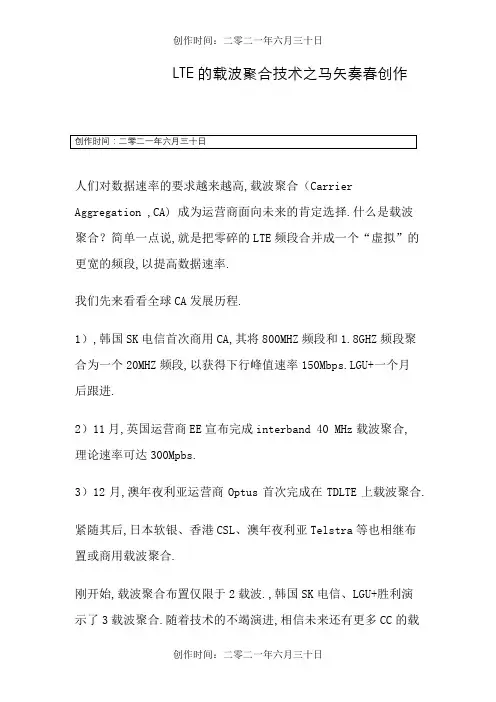

LTE的载波聚合技术之马矢奏春创作人们对数据速率的要求越来越高,载波聚合（Carrier Aggregation ,CA) 成为运营商面向未来的肯定选择.什么是载波聚合？简单一点说,就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段,以提高数据速率.我们先来看看全球CA发展历程.1）,韩国SK电信首次商用CA,其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段,以获得下行峰值速率150Mbps.LGU+一个月后跟进.2）11月,英国运营商EE宣布完成interband 40 MHz载波聚合,理论速率可达300Mpbs.3）12月,澳年夜利亚运营商Optus首次完成在TDLTE上载波聚合.紧随其后,日本软银、香港CSL、澳年夜利亚Telstra等也相继布置或商用载波聚合.刚开始,载波聚合布置仅限于2载波.,韩国SK电信、LGU+胜利演示了3载波聚合.随着技术的不竭演进,相信未来还有更多CC的载波聚合.固然还包括TDD和FDD、LTE和WiFi之间的载波聚合.中国电信在9月胜利演示了FDD和TDD的载波聚合,这也是载波聚合路上一个新的里程碑.为了说清楚载波聚合,我们首先来了解一下LTE的频段分配.载波聚合的分类载波聚合主要分为intraband 和 interband载波聚合,其中intraband载波聚合又分为连续(contiguous)和非连续(noncontiguous).对intraband CA (contiguous)中心频点间隔要满足300kHz的整数倍,即Nx300 kHz.对intraband 非连续载波聚合,该间隔为一个或多个GAP（s）.3GPP关于载波聚合的界说下图是3GPP关于载波聚合从Re10到Re12的界说历程.3GPP Rel10界说了bands 1 (FDD) 和 band 40 (TDD)的intraband 连续载波,分别命名为CA_1C 和CA_40C.同时还界说band1和5的interband载波聚合,命名为CA_1A5A.3GPP Rel11界说了更多CA配置,如下图：3GPP Rel12包括了TDD和FDD的载波聚合,同时还界说了支持上行2CC和下行3CC载波聚合等等.连续CA带宽品级和呵护带宽对频段内连续载波聚合,CA 带宽品级根据其支持的CC 数量和物理资源块(Physical Resource Blocks ,PRBs)) 的数量来界说.CA 带宽品级暗示最年夜ATBC和最年夜CC 数量.ATBC,即Aggregated Transmission Bandwidth Configuration,指聚合的PRB的总数量.呵护带宽（Guard bands）专门界说于连续CA,指连续CC之间需有一定的呵护带宽.下表列出了CA带宽品级和相应呵护带宽.另外,对带内连续CA,PCell和SCell频段相同,频点间隔为300kHz整数倍,且满足如下公式：明白了上面关于带宽品级的界说,我们就很容易理解载波聚合的命名规则了.比如,以CA_1C 为例,它暗示在band1上的intraband连续载波聚合,2个CC,带宽品级为C,即最年夜200 RBs.对应于带宽品级为C,每CC的RB分配也可以是分歧的组合,不外范围在100200 RBs之间.带内连续intraband（contiguous）载波聚合有两种方案：● 一种可能的方案是F1 和F2 小区位置相同而且重叠,提供几乎完全相同的覆盖范围.两层都提供重复的覆盖,并在两层都支持移动性.相似的方案是F1 和F2 位于拥有相似路径损失配置文件的同一频段上.● 另一方案是F1 和F2 位置相同而实现分歧覆盖范围：F2 天线导向至F1 的小区鸿沟或者F1 覆盖空洞中,以便改善覆盖范围和/或提高小区边缘吞吐量.频段间非连续● 当F1（较低频率）提供广覆盖而且F2 上的RRH F2（较高频率）用于改善热点上的吞吐量时,可以考虑射频拉远(RRH) 方案.移动性根据F1 覆盖来执行.F1 和F2 处于分歧频段时考虑类似的方案.● 在HetNet 方案中,有望看到许多小型小区和中继在各种频段上工作.PCell / SCell / Serving Cell 概念每个CC对应一个自力的Cell.配置了CA的UE与1个PCell和至多4个SCell相连.某UE的PCell和所有SCell组成了该UE的Serving Cell集合.Serving Cell可指代PCell也可以指代SCell.PCell是UE初始接入时的cell,负责与UE之间的RRC通信.SCell 是在RRC重配置时添加的,用于提供额外的无线资源.PCell是在连接建立（connection establishment）时确定的；SCell是在初始平安激活流程（initial security activation procedure）之后,通过RRC连接重配置消息RRCConnectionReconfiguration添加/修改/释放的.每个CC都有一个对应的索引,primary CC索引固定为0,而每个UE的secondary CC索引是通过UE特定的RRC信令发给UE的.某个UE聚合的CC通常来自同一个eNodeB且这些CC是同步的.当配置了CA的UE在所有的Serving Cell内使用相同的CRNTI. CA是UE级的特性,分歧的UE可能有分歧的PCell以及Serving Cell集合.Pcell是UE与之通信的主要小区,被界说为用来传输RRC信令的小区,或者相当于存在物理上行控制信道（PUCCH）的小区,这个信道在一个指定的UE中只能有一个.一个PCell 始终在RRC_CONNECTED 模式中处于活动状态,同时可能有一个或多个SCell 处于活动状态.其他的SCells 仅可在连接建立后配置为CONNECTED 模式,以提供额外的无线资源.所有PCell 和SCell 统称为服务小区.PCell 和SCell 以此为基础的分量载波分别为主分量载波(PCC) 和辅助分量载波(SCC).● 一个PCell 配有一个物理下行控制信道(PDCCH) 和一个物理上行控制信道(PUCCH).丈量和移动性过程基于PCell随机接入过程在PCell 上进行PCell 不成被去激活.● 一个SCell 可能配有一个物理下行控制信道(PDCCH),也可能不,具体取决于UE 功能.SCell 绝没有PUCCH.SCell 支持以MAC 层为基础的激活/去激活过程,以便UE节省电池电量.简单地做个比力：还以上面的运输做类比,PCell相当于主干道,主干道只有一条,不单运输货物,还负责与接收端进行交流,根据接收真个能力（UE Capability）以及有几多货物要发（负载）等告诉接收端要在哪几条干道上收货以及这些干道的基本情况等（PCell负责RRC连接）.SCell相当于辅干道,只负责运输货物.接收端需要告诉发货端自己的能力,比如能不能同时从多条干道接收货物,在每条干道上一次能接收几多货物等（UE Capability）.发货端（eNodeB）才好依照对端（UE）的能力调度发货,否则接收端处置不外来也是白费！（这里只是以下行为例,UE也可能为发货端）.因为分歧的干道还可能运输另一批货物（其它UE的数据）,分歧的货物需要区分开,所以在分歧的干道上传输的同一批货物（属于同一个UE）有一个相同的标识表记标帜（CRNTI）.跨载波调度跨载波调度是Release 10 中为UE 引入的可选功能,它可以在UE 能力传输过程中通过RRC 激活.此功能的目的是减少使用了年夜型小区、小型小区和中继的异构网络(HetNet) 方案中对载波聚合的干扰.跨载波调度仅用于在没有PDCCH 的SCell 上调度资源.负责在跨载波调度上下文中提供调度信息的载波通过下行控制信息(DCI) 中的载波指示符字段(CIF) 指明.此调度也支持HetNet 和分歧毛病称配置.激活与去激活为了更好地管理配置了CA的UE的电池消耗,LTE提供了SCell的激活/去激活机制（不支持PCell的激活/去激活）.当SCell激活时,UE在该CC内1）发送SRS；2）上报CQI/PMI/RI/PTI；3）检测用于该SCell和在该SCell上传输的PDCCH.当SCell去激活时,UE在该CC内 1）不发送SRS；2）不上报CQI/PMI/RI/PTI；3）不传输上行数据（包括pending的重传数据）；4）不检测用于该SCell和在该SCell上传输的PDCCH；5）可以用于pathloss reference for measurements for uplink power control,可是丈量的频率降低,以便降低功率消耗.重配消息中不带mobility控制信息时,新添加到serving cell的SCell初始为“deactivated”；而原本就在serving cell集合中SCell（未变动或重配置）,不改变他们原有的激活状态.重配消息中带mobility控制信息时（例如handover）,所有的SCell均为“deactivated”态.UE的激活/去激活机制基于MAC control element和deactivation timers的结合.基于MAC CE的SCell激活/去激活把持是由eNodeB控制的,基于deactivation timer的SCell激活/去激活把持是由UE控制.AC CE的格式：LCID为11011,见下图：Bit设置为1,暗示对应的SCell被激活；设置为0,暗示对应的SCell被去激活.每个SCell有一个deactivation timer,可是对应某个UE的所有SCell,deactivation timer是相同的,并通过sCellDeactivationTimer字段配置（由eNodeB配置）.该值可以配置成“infinity”,即去使能基于timer的deactivation.当在deactivation timer指定的时间内,UE没有在某个CC上收到数据或PDCCH消息,则对应的SCell将去激活.这也是UE可以自动将某SCell去激活的唯一情况.当UE在子帧n收到激活命令时,对应的把持将在n+8子帧启动.当UE在子帧n收到去激活命令或某个SCell的deactivation timer超时,除CSI陈说对应的把持（停止上报）在n+8子帧完成外,其它把持必需在n+8子帧内完成.SCell 添加与删除载波聚合新增SCell 无法在RRC 建立时立即激活.因此,RRC 连接设置过程中没有针对SCell 的配置.SCell 通过RRC 连接重新配置过程在服务小区集合中添加和删除.请注意,由于LTE 间切换视为RRC 连接重新配置,SCell“切换”受到支持.SCell添加与删除,涉及A4、A2事件的具体原理和计算公式. SCell添加添加SCell的预置条件基站目前仅仅支持同一基站的小区作为CA小区,即主辅小区必需属于同一基站.UE接入或者切入后的服务小区即为PCell,要将某小区配置为SCell需满足如下条件：1>UE的CA能力及协议界说的频段组合,支持PCell与该小区之间进行CA；2>该小区与PCell互为邻区；3>该小区与PCell互为CA协同小区；两种SCell添加方式1）附着或切入后基站主动为UE添加SCell2）基站收到添加辅载波的A4陈说后为UE添加两种添加方式都需满足上述配置SCell的3个预置条件,分歧仅在邻区关系,邻区关系在网管可配,若为“同覆盖”或“邻区包括本小区”则基站主动添加,其它邻区关系基站会在初始接入下发针对该邻区所在频点的A4丈量,UE上报A4陈说后,基站配置该邻区为UE的SCell.A4事件下发信令添加SCellRRC重配消息配置SCell：SCell删除基站在配置某个邻区为UE的SCell的同时,会下发针对该SCell 的A2事件,用来监控SCell的信号质量,当SCell的信号质量小于A2事件的门限,UE上报A2陈说,基站通过RRC重配通知UE删除该SCell.A2事件下发删除SCell切换Release 10 引入了一个新的丈量事件：事件A6.当相邻小区的强度比SCell强一个偏移量时,便会发生事件A6.对频段内SCell,此事件没那么有用,因为PCell 和SCell 的强度通常极为相似.然而,对频段间服务小区,相邻PCell 的强度可能会与服务SCell 的年夜不相同.根据网络状况（如流量负载分布）,切换至事件A6 标识的小区可能会很有利.基站在配置某个邻区为UE的SCell的同时,如果这个SCell有同频邻区,且该邻区与PCell为邻区（非同覆盖关系）、CA协同小区,基站会下发用于SCell更新的A6事件,当邻区信号质量减去SCell信号质量年夜于A6事件门限,UE上报A6,基站通过RRC重配通知UE删除原SCell并添加丈量陈说中质量更好的邻区为SCell.A6事件下发更新SCellRRC重配消息携带删除原辅小区、增加新辅小区的配置：。
