【标题】关于城市夜景照明技术规范的有关意见【发文部门】青岛市亮化工作指挥部办公室【成文日期】二OO九年十二月九日【公文编号】青亮指办字〔2009〕11号指挥部各成员单位：为推动我市亮化建设集中行动顺利开展，规范夜景照明设计、建设工作，依据国家住房和城乡建设部《城市夜景照明设计规范》（JGJ／T163－2008），参照其他城市有关技术标准，现提出城市夜景照明技术规范的有关意见如下：第一章总则第一条定义夜景照明泛指除体育场场地、建筑工地和道路照明等功能性照明以外，所有室外公共活动空间或景物的夜间景观的照明，亦称景观照明。
第二条适用范围本意见适用于建（构）筑物、商业街、广场、公园、立交（高架）桥、园林绿地、广告与标识等景物的夜景照明设计。
（一）鼓励设置夜景照明设施的场所1.大型商场、超市、文体娱乐、餐饮、宾馆、政府机关、金融商务等场所；2.景观雕塑、商业街（区）；3.城市立交（高架）桥、港口、码头、机场、车站、电视塔、广场；4．主要道路两侧及视线所及的建（构）筑物；5．海、河沿岸及其景观地带；6．橱窗、牌匾、大型户外广告及各类标识系统；7.其他有条件进行夜景照明设计的场所。
（二）控制设置夜景照明设施的场所1.公园、景区（点）、园林绿地；2.居住区、学校；3.历史文化保护建（构）筑物。
（三）禁止设置夜景照明设施的场所1．军事禁区；2．医院病房区；3．重要航线、航道控制区。
第三条一般技术原则（一）城市夜景照明设计应符合城市夜景照明专项规划的要求，并应与工程设计同步进行。
（二）城市夜景照明设计应坚持以人为本，注重整体艺术效果，做到突出重点，兼顾一般，把握明、暗适度原则，创造舒适和谐的夜间光环境。
（三）应合理选择照明光源、灯具和照明方式。
一般情况下，建筑照明不宜采用超过三种以上的光色，且应以一种为主。
照明方式应注重灵活多变的方法，根据景观特征组织适应环境要求的夜景设计。
（四）重点区域的夜景照明，在条件允许的情况下，可适当考虑动静结合的夜景设计。

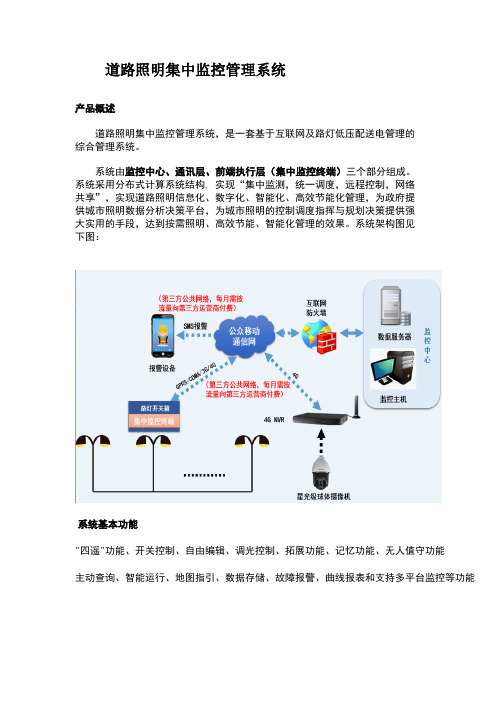

道路照明集中监控管理系统产品概述道路照明集中监控管理系统，是一套基于互联网及路灯低压配送电管理的综合管理系统。
系统由监控中心、通讯层、前端执行层（集中监控终端）三个部分组成。
系统采用分布式计算系统结构, 实现“集中监测，统一调度，远程控制，网络共享”，实现道路照明信息化、数字化、智能化、高效节能化管理，为政府提供城市照明数据分析决策平台，为城市照明的控制调度指挥与规划决策提供强大实用的手段，达到按需照明、高效节能、智能化管理的效果。
系统架构图见下图：系统基本功能"四遥"功能、开关控制、自由编辑、调光控制、拓展功能、记忆功能、无人值守功能主动查询、智能运行、地图指引、数据存储、故障报警、曲线报表和支持多平台监控等功能监控管理中心监控中心是整个系统的核心部分，负责构建基础数据库、基础GIS以及动态数据服务，实现自动化监控管理、运营管理、维护调度管理、突发事件处理等功能。
在监控中心用灯光监控主机建立一个计算机局域网络，通过GSM网络，实现远端现场数据、处理和控制，同时可通过高清电视墙，将现场情况、数据报表、地理信息数据进行反应和显示，以供用户进行管理和决策。
监控管理中心的硬件设备为积木式结构，核心设备为灯光监控主机及，其余配套硬件在实现系统基本功能的基础上，可视客户实际需求或投资额度增加组合。
系统支持多平台监控，用户可在不同地方安装多个监控平台实时监控系统当前工作状况。
工程案例实景图3.4系统通讯层监控中心的通讯——采用接入配置固定IP地址的光纤，实现无线通讯（宽带4-10M）；监控中心与集中监控终端的通讯——采用GSM 的通信平台进行数据交互（按流量向运营商付费）。
短信息报警——报警信息在管理中心是采用声光报警显示、无人值守的报警时，是通过手机短信方式，发送到相关人员的手机上（按流量向运营商付费）。
集中监控终端集中监控终端可安装在路灯开关控制箱内。
或外挂在路灯配电箱外。
集中监控终端主要负责远程控制命令转发，路灯运行信息的采集，本地异常情况告警等。
城市路灯监控管理系统方案一、前言近年来，随着我国城市市政建设快速发展，城市道路景观照明的建设得到重视，实施和管理水平也得到提高，现代化的道路景观照明将城市装扮得更美更亮，将更有利于繁荣城市生活，提高城市形象，促进经济发展。
求；能够保证中心主站命令能够及时下达了执行，控制点的数据、状态及异常报警信息能立即传送到中心站。
3、灵活性：系统采用时间控制和光控相结合的方式执行开关灯控制操作，可以在中心站计算机中设定每天开关灯时间，也可以根据天气启动光控方式下达开灯命令。
在阴雨天气，光照度低，系统提前开灯，方便市民出行；在晴朗天气，光照度高，系统可以延迟开灯，节约大量电费。
在重大活动时，也可以通过计算机人工干预，随时进行手动开关灯操作。
4、智能性：RTLIT系统的中心站和现场控制终端均具有智能化运行和自动检测的功能。
当系统中心主站发现控制终端出现故障时，会将故障信息及时通知值班人员；当现场控制终端发现中心主战有故障时，自动根据预设的时间开关灯。
极大提高了整个监控系统的可靠性，保证正常的开关灯操作。
5、可靠性：RTLIT系统在设计上增加了各种防范措施和纠错措施，具有良好的电磁兼容性和异常情况下的后备处理能力，确保系统和设备能够承受高低温、电磁干扰、冲击耐压、静电辐射、震动等恶劣环境的考验，确保开关灯正常操作。
6、开放性：监控系统的建设是不断扩充和完善的过程，随着监测点的逐步增加,系统规模和信息量会越来越大。
RTLIT系统遵循开放性的TCP/IP协议，可与路灯管理部门内部局域网、市政公用信息网联接，实现网络的数据共享和查询。
7、灵活的通信方式：城市路灯现场监控点量大面广，信息传输量大，监控系统是否能够实现功能目标的要求，9线1、● 现场工作站,现场工作站分布在全市路灯控制箱中RTLIT 系统由中心主站和现场工作站组成，它们通过移动通信网络建立联系。
整个系统的架构如下图所示，操作人员在中心控制室通过操作站下达命令，命令通过移动通信网络发送到灯光控制箱中的现场工作站，控制路心站是监控系统的核心，完成参数设置、对站点统一开关灯控制、数据采集、处理。
《城市智能照明系统施工方案（路灯与监控系统）》一、项目背景随着城市的不断发展和科技的进步，城市智能照明系统的建设成为提升城市品质和管理效率的重要举措。
本项目旨在为城市打造一个高效、智能的照明系统，包括路灯和监控系统，以提高城市的安全性、节能性和便利性。
城市现有的照明系统存在着能耗高、管理不便、故障排查困难等问题。
通过引入智能照明系统，可以实现远程控制、智能调光、故障自动报警等功能，提高照明效率，降低能源消耗，同时为城市管理提供更加便捷的手段。
二、施工步骤1. 现场勘查（1）对施工区域进行详细的现场勘查，了解地形地貌、交通状况、地下管线分布等情况。
（2）确定路灯和监控设备的安装位置，考虑照明需求、监控覆盖范围、美观性等因素。
（3）标记出地下管线的位置，避免施工过程中对其造成损坏。
2. 基础施工（1）根据设计要求，进行路灯和监控设备基础的施工。
基础的尺寸和深度应符合设计标准，确保设备安装的稳定性。
（2）在基础施工过程中，要保证混凝土的质量，严格按照配合比进行搅拌和浇筑。
（3）基础施工完成后，进行养护，确保混凝土达到足够的强度。
3. 电缆敷设（1）根据设计方案，确定电缆的走向和敷设方式。
一般采用直埋或穿管敷设的方式。
（2）在敷设电缆前，对电缆进行检查，确保其规格、型号符合要求，无损伤、无短路等问题。
（3）直埋电缆时，要挖好电缆沟，沟底铺设细沙，然后将电缆放入沟内，再覆盖细沙和土层。
穿管敷设时，要选择合适的管材，并保证管道的密封性和牢固性。
（4）电缆敷设完成后，进行绝缘测试，确保电缆的绝缘性能良好。
4. 路灯安装（1）将路灯杆运至安装现场，采用吊车进行安装。
安装时要保证路灯杆的垂直度和稳定性。
（2）安装路灯灯具，连接电缆，进行调试。
确保灯具的亮度、角度符合设计要求，照明效果良好。
5. 监控系统安装（1）安装监控摄像头，根据监控范围和角度要求，选择合适的安装位置。
摄像头的安装要牢固，防止晃动。
（2）连接监控设备的电缆和信号线，进行调试。
城市亮化照明监控系统方案
一、城市亮化监控系统的作用:
在城市现代化建设的进程中，道路照明、广场照明、建筑物照明、园林绿地照明及景点、景区照明构成了城市夜晚环境的一道丰富多彩的亮丽风景线，同时也带来了大量的维护工作，而本公司开发的城市亮化监控系统对于提高城市照明管理的现代化水平、节约电能、保证照明质量、缩短故障发现时间和维护周期等方面都起到了很大的作用，同时能实时监测到现场各个设备的实际情况和运行情况，可以提高照明设备监控管理效率、安全示警、防盗监测报警、监视亮灯率、设备维修维护、历史数据的记录等功能。
系统可以实现亮化的实时监控，可实时掌握设施状态, 节约日常维护的人力物力，使得维护变得高效快速。
系统的安全示警功能主要是在亮化的供电系统中，设备发生意外的漏电现象能够及时在管理站PC机界面上进行示警告知，提示立刻检修。
在全天的任何供电时刻当发生供电线路断电时，系统自动将报警信息上传至管理站PC警示。
二、城市亮化监控系统图
系统图：
说明：
配电箱安装eGIC的照明监控器，监控器是负责实现现场功能的主要部
件详细请参见五.1章节。
监控器内嵌GPRS通讯终端，监控终端通过：移动（或者联通CDMA终端）公司的服务器、INT网、eGIC数据服务器，到达用户PC机。
三、系统运行简要说明及介绍
1：城市亮化照明监控器通过INT网和数据服务器实现双向数据传输
2：城市亮化照明监控器备有4路的开关量输入端，可以用来检测位于配电箱处的门磁开关状态异常与否，如果有非法动作将出现报警信息；门磁开关也可以用来监视路灯开关的辅助开关状态情况。
3：城市亮化照明监控器通过内部RS485接口和多回路检测器实现通讯。
4：多回路检测器主要是检测各个出线回路的电压电流及漏电流。
5：城市亮化照明监控器自备备用电池，保证在220V电源被切断的情况下现场设备能与数据服务器联络。
6：城市亮化照明监控系统的检测器实时检测输出回路上的电流电压值，监控器通过采集检测器的信息，传送到本公司的WEB数据服务器，使得用户可以通过系统所指示的亮灯率情况，通过亮灯率方便地寻找路灯故障点所在的回路，便于及时维修，系统同时提供了强大的维护管理功能，本公司也可以定制用户的特殊功能。
7：城市亮化照明监控器及时采集门磁开关信息、检测开关箱总电源的是否正常供电，根据采集到参数情况判断是否有报警信息发生。
报警信息将被及时传送到本公司的WEB数据服务器，也可以通过系统运营商通过短消息的方式报告给值班人员。
8：本系统中，集中器具有电力线载波通讯功能，这样可以极大地提高系统功能的可扩展性。
因为集中器的存在，使得系统支持可以按照单灯的方式实现监控功能，监视功能即可以监视单个灯具的亮暗，工作电压及电流情况，可以实现在主控站具体地监视到每一盏灯的情况，发现问题更加精确（可以具体知道哪一盏灯具故障，亮灯率更加准确）。
控制功能是可以实现根据需求，按照每一盏灯具的位置进行独立地开启关闭，灵活配置亮灯数量位置和时段。
9：系统主机配置丰富的图形图拍显示功能，视觉更加直观，方便操作。
这些功能比如：整幢楼的外貌、灯具位置图、灯具配置线路图等。
10：因为eGIC提供了网络服务器，所以用户不需要另外申请固定IP地址的网络，直接用普通的PC机，以浏览器根据所拥有的用户名和密码登录到服务器即可，这样，值班人员可以在不同的地点实现管理功能，办公室、宾馆、甚至家中，只要有普通的INT网络即可。
四、系统所要实现的功能
◆1 ：电子地图形象显示；
◆2 ：通过Internet的Web显示方式，方便使用；
◆3 ：读取现场的监测数据（包括电压、电流和功率等）；
◆4 ：分别显示每条出线和开关箱总的亮灯率并显示出故障灯具的位置；◆5：防偷盗监控报警；
◆6：远程设置定时读取数据；
◆7：激光灯单独的供电远程控制；
◆8：设备维修管理；
◆9：该系统在正常情况下所测出的亮灯率的准确率要达到98%以上；
◆10：系统如出现灯具损坏、电缆被盗被割、报警信息在电脑自动弹出讯息；
◆11：报警信息由中文显示；
◆12：系统可根据经纬度天黑时间设置灯具定时开关时间；
◆13：通讯模块的质量必须达到相关的行业标准；
◆14：现场设备断电失压显示；
◆15：系统命令群发至设备；
◆16：可设定多时段亮灯时间。
五、主要构成部分简要介绍
1、开关箱处结构-监控原理框图（每个监控点）
电力线
监控器介绍：
其RS485通讯接口连接各个检测器，每个检测器检测一路的三相输出电压电流。
其4路干接点输入端子，可以用来监视配电箱箱门等重要部件的状态，监视电磁开关辅助节点状态等。
2路继电器输出1路用来开关灯，1路由用户指定用来控制其它设备，2路继电器独立开关互不影响。
如果需要进行电缆防盗报警或者单灯监控，eGIC的监控器内部可增加一
电力线载波通讯集中器，实现电缆防盗报警、单灯精确监控和定位。
如果用户需要，可以在电力线上增加其它有用设备，来扩展系统的其它功能。
2、eGIC服务器Web界面简介：（用户PC机登录到eGIC服务器后出现的显示界面）
Wed地图页面：
地图页面说明：
根据地图上显示的灯泡的颜色状态，可以了解当前现场设备的故障情况，一般分为以下几类：
◆灯泡红色：提示现场有掉电的情况。
◆灯泡黄色：提示现场的亮灯率不符合规定，现场照明设备的故障，用户通
过点击灯泡弹出的菜单选项来选择“亮灯率列表”来查看该现场亮灯率，从中可以查询到故障所在的回路。
现场设备状态页面：
现场设备运行状态页面说明：
◆从该页面可以了解到现场GPRS是否在线；
◆可以了解到开关箱门的状态；
◆可以了解到交流接触器开关的状态
◆可以了解到开关箱总电源状态；
◆从该页面可以完场手动的读现场数据，从而了解到当前现场各个回路出线
的电流电压值；
故障查询页面：
故障查询页面说明：
◆可以查询出报警信息如开门报警、掉电报警。
◆查询亮灯率，从中可以查询出该回路中何种规格的灯具有故障。
◆可以查询历史报警信息。
◆可以从该页面上可以查询到某个监控点灯的安装示意图，并能指示故障灯
处于某一线路上。
开关灯时间设定页面：
开关灯时间设定说明：
◆从该页面可以灵活的设置开关灯时间；
◆开关灯时间分为常规设置和特殊设置，可以满足各种不同的开关灯时间的
要求；
◆每天的开关时间分为四段，这样可以满足如景观灯、路灯等等各种不同设
备对开关灯的要求。
六、各设备主要性能指标
监控器：
1、通讯
◆①GPRS无线通讯；
◆②串行接口格式，1bit起始位，8bit数据位，无校验位，1bit停止位；
2、其它指标：
◆①时钟误差不大于1s/d；
◆②巡检报警终端最大数量：16；
◆②可收集多回路检测器的最大数量：8个。
3、工作环境：
◆①环境温度：-10℃～70℃；
◆②相对湿度：< 93%；
◆③大气压力：69.5～106.0kPa；
◆④交流电源范围：176V～264V；
◆⑤平均无故障时间：>35000小时；（4年）
4、储存环境：
◆①相对湿度：< 95%；
◆②环境温度：-45℃～80℃。
检测器：
1、通讯
◆串行接口格式：n，8，1；9600bps ；
2：精度
◆三相电压、电流测量精度： 0.5%；
◆漏电流测量精度： 1%；
◆3 功率测量精度： 1.0%；
3：工作环境：
◆①环境温度：-10℃～70℃；
◆②相对湿度：< 93%；
◆③大气压力：69.5～106.0kPa；
◆④交流电源范围：176V～264V；
◆⑤平均无故障时间：>35000小时；（4年）
4：储存环境：
◆①相对湿度：< 95%；
◆②环境温度：-45℃～80℃
七、优点及特点：
1：详细计算出各个回路、该开关箱下所有灯的亮灯率，能准确判断出灯出故障的个数及所在的回路。
2：为客户提供增值的功能和服务：路灯设备管理、故障监测、遥控开/关灯等功能，提供历史数据的记录；
3：本公司拥有固定IP地址的网络服务器，不需要客户额外增添设备；
4：通过Wed方式登陆，只需要一台普通的电脑，按照eGIC公司提供的用户名和密码像浏览普通网页一样来监视现场的状态。
5：系统可以自动通过短消息方式产生报警信号，及时提醒值班人员和相关领导。
6：以电子地图的方式显示，现场设备运行状况一目了然。
7：灵活设置开关灯时间。
八、标准配置举例：
例如：某一景观或路灯现场需要安装亮化监控系统。
具体现场情况为：
1、配电箱1处
2、开关箱1个门
3、路灯出线数量2个
根据现场情况，配置为：
城市亮化监控器 1台
每个出线电缆安装电量采集器 2只
电流互感器 6只
门磁开关 1对
注：客户需另外有一台PC机，可上Internet网。
路灯及亮化照明控制系统
现场实例图：
◆ 1：监控器 ◆ 2：继电器 ◆ 3：保险管 ◆ 4：空气开关 ◆ 5：检测器 ◆ 6：互感器 ◆ 7：门磁开关。
