主板BIOS设置详解类型:windows维护一、引言随着科技的发展,计算机成为了必不可缺的工作伙伴,我们在使用的过程中也遇到了不少问题,由于主板Bios设置不当也产生了不少问题。
二、现象描述电脑用的时间长了,很可能出现各种各样的问题,Bios设置也是比较头疼的问题之一,那么就需要我们懂得主板设置的相关知识。
三、设置的方法1、进入 BIOS 设置电脑刚启动,出现如下图1画面时。
当出现图1画面时,按下Delete(或者Del)键不放手直到进入BIOS(基本输入/输出系统)设置,如下图2:上图是AWARD BIOS设置的主菜单。
最顶一行标出了Setup程序的类型是Award Software 。
项目前面有三角形箭头的表示该项包含子菜单。
主菜单上共有13个项目,分别为∶Standard CMOS Features(标准CMOS功能设定)设定日期、时间、软硬盘规格及显示器种类。
Advanced BIOS Features(高级BIOS功能设定)对系统的高级特性进行设定。
Advanced Chipset Features(高级芯片组功能设定)设定主板所用芯片组的相关参数。
Integrated Peripherals(外部设备设定)使设定菜单包括所有外围设备的设定。
如声卡、Modem、USB键盘是否打开...Power Management Setup(电源管理设定)设定CPU、硬盘、显示器等设备的节电功能运行方式。
PNP/PCI Configurations(即插即用/PCI参数设定)设定ISA的PnP即插即用介面及PCI介面的参数,此项仅在您系统支持PnP/PCI时才有效。
Frequency/Voltage Control(频率/电压控制)设定CPU的倍频,设定是否自动侦测CPU频率等。
Load Fail-Safe Defaults(载入最安全的缺省值)使用此菜单载入工厂默认值作为稳定的系统使用。
Load Optimized Defaults(载入高性能缺省值)使用此菜单载入最好的性能但有可能影响稳定的默认值。

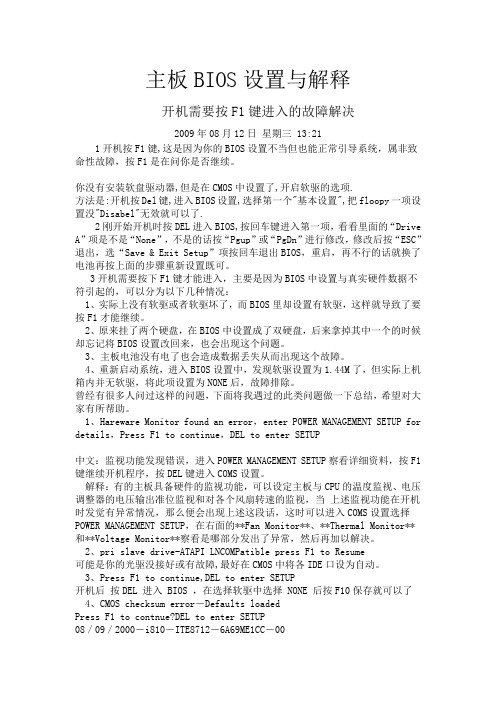

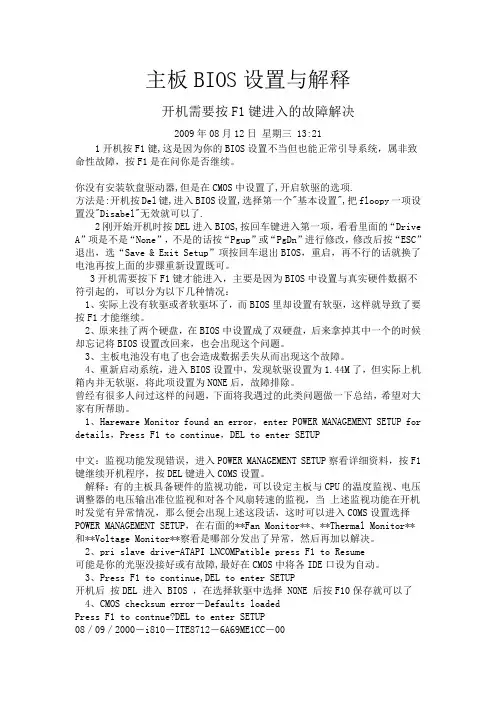

主板BIOS设置与解释开机需要按F1键进入的故障解决2009年08月12日星期三 13:211开机按F1键,这是因为你的BIOS设置不当但也能正常引导系统,属非致命性故障,按F1是在问你是否继续。
你没有安装软盘驱动器,但是在CMOS中设置了,开启软驱的选项.方法是:开机按Del键,进入BIOS设置,选择第一个"基本设置",把floopy一项设置没"Disabel"无效就可以了.2刚开始开机时按DEL进入BIOS,按回车键进入第一项,看看里面的“Drive A”项是不是“None”,不是的话按“Pgup”或“PgDn”进行修改,修改后按“ESC”退出,选“Save & Exit Setup”项按回车退出BIOS,重启,再不行的话就换了电池再按上面的步骤重新设置既可。
3开机需要按下F1键才能进入,主要是因为BIOS中设置与真实硬件数据不符引起的,可以分为以下几种情况:1、实际上没有软驱或者软驱坏了,而BIOS里却设置有软驱,这样就导致了要按F1才能继续。
2、原来挂了两个硬盘,在BIOS中设置成了双硬盘,后来拿掉其中一个的时候却忘记将BIOS设置改回来,也会出现这个问题。
3、主板电池没有电了也会造成数据丢失从而出现这个故障。
4、重新启动系统,进入BIOS设置中,发现软驱设置为1.44M了,但实际上机箱内并无软驱,将此项设置为NONE后,故障排除。
曾经有很多人问过这样的问题,下面将我遇过的此类问题做一下总结,希望对大家有所帮助。
1、Hareware Monitor found an error,enter POWER MANAGEMENT SETUP for details,Press F1 to continue,DEL to enter SETUP中文:监视功能发现错误,进入POWER MANAGEMENT SETUP察看详细资料,按F1键继续开机程序,按DEL键进入COMS设置。

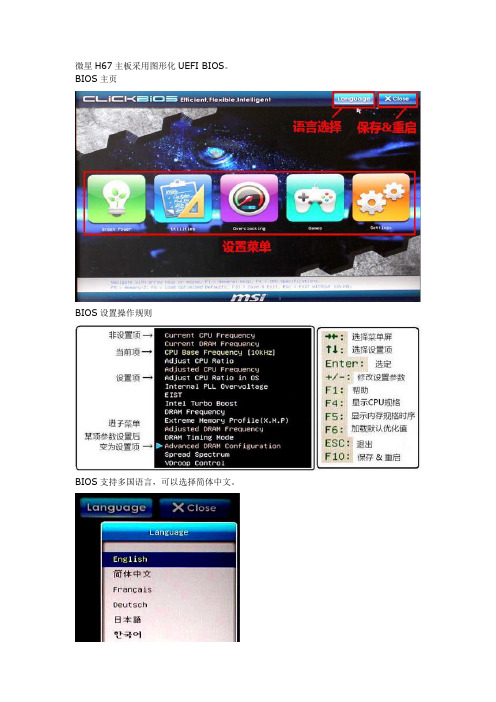

微星H67主板采用图形化UEFI BIOS。
BIOS主页BIOS设置操作规则BIOS支持多国语言,可以选择简体中文。
本详解采用英文底本。
一、节能设置(Green Power)1-1、EUP 2013(欧洲节能标准)EUP2013是欧盟新的节能标准,要求电脑在待机状态时,功耗降低到欧盟的要求。
开启EUP2013可能导致开机加电时间略微延迟。
设置项:开启/关闭,默认是开启。
1-2、CPU Phase Control(CPU供电项管理)CPU供电一般是多相的脉宽调制(PWM)方式,当CPU空闲时不需要大电流,可以关闭多余的供电相,降低供电电路的自身耗电。
CPU供电相管理有三项设置,APS模式/Intel SVID模式/关闭,默认是Intel SVID模式。
APS模式(Active Phase Switching)也叫主动相变换模式,是微星的动态相位切换功能,其原理是依据CPU的负载调控PWM供电的相数。
Intel SVID模式(Serial Voltage Identification)是英特尔VRD12供电规格采用的串行电压识别。
英特尔的EIST就是依据SVID总线侦测CPU电压。
依据CPU电压来调控PWM供电的相数。
关闭:关闭CPU供电相切换功能。
1-3、Motherboard LED Control(主板LED管理)主板上LED指示灯管理,设置项:Auto/Off,默认Auto。
如果想节点电,可以关闭(Off)LED指示灯。
1-4、C1E Support(C1E支持)开启或关闭C1E。
C1E的全称是C1E enhanced halt stat,由操作系统HLT命令触发,通过调节倍频降低处理器的主频,同时还可以降低电压。
设置项:开启/关闭,默认关闭。
1-5、Intel C-State(英特尔C状态)开启或关闭C-State。
C-State是ACPI定义的处理器的电源状态。
处理器电源状态被设计为C0,C1,C2,。
主板BOIS设置图解如下:2007-07-29 12:09开启计算机或重新启动计算机后,在屏幕显示“Waiting……”时,按下“Del”键就可以进入CMO 面(图 1)。
要注意的是,如果按得太晚,计算机将会启动系统,这时只有重新启动计算机了。
大后立刻按住Delete键直到进入CMOS。
进入后,你可以用方向键移动光标选择CMOS设置界面上的选按Enter进入副选单,用ESC键来返回父菜单,用PAGE UP和PAGE DOWN键来选择具体选项,F10出BIOS设置。
图 1STANDARD CMOS SETUP(标准CMOS设定)用来设定日期、时间、软硬盘规格、工作类型以及显示器类型BIOS FEATURES SETUP(BIOS功能设定)用来设定BIOS的特殊功能例如病毒警告、开机磁盘优先程序等等CHIPSET FEATURES SETUP(芯片组特性设定)用来设定CPU工作相关参数POWER MANAGEMENT SETUP(省电功能设定)用来设定CPU、硬盘、显示器等等设备的省电功能PNP/PCI CONFIGURATION(即插即用设备与PCI组态设定)用来设置ISA以及其它即插即用设备的中断以及其它差数LOAD BIOS DEFAULTS(载入BIOS预设值)此选项用来载入BIOS初始设置值LOAD OPRIMUM SETTINGS(载入主板BIOS出这是BIOS的最基本设置,用来确定故障范围INTEGRATED PERIPHERALS(内建整合设备周主板整合设备设定SUPERVISOR PASSWORD(管理者密码)计算机管理员设置进入BIOS修改设置密码USER PASSWORD(用户密码)设置开机密码IDE HDD AUTO DETECTION(自动检测IDE硬用来自动检测硬盘容量、类型SAVE&EXIT SETUP(储存并退出设置)保存已经更改的设置并退出BIOS设置EXIT WITHOUT SAVE(沿用原有设置并退出不保存已经修改的设置,并退出设置图 2STANDARD CMOS SETUP(标准CMOS设定)图2标准CMOS设定中包括了DATE和TIME设定,您可以在这里设定自己计算机上的时间和日下面是硬盘情况设置,列表中存在PRIMARY MASTER第一组IDE主设备;PRIMARY S 组IDE从设备;SECONDARY MASTER第二组IDE主设备;SECONDARY SLAVE第二组IDE从设备。

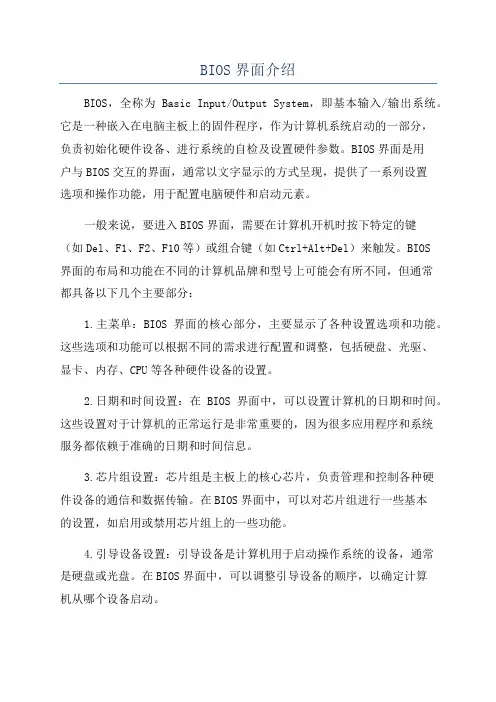

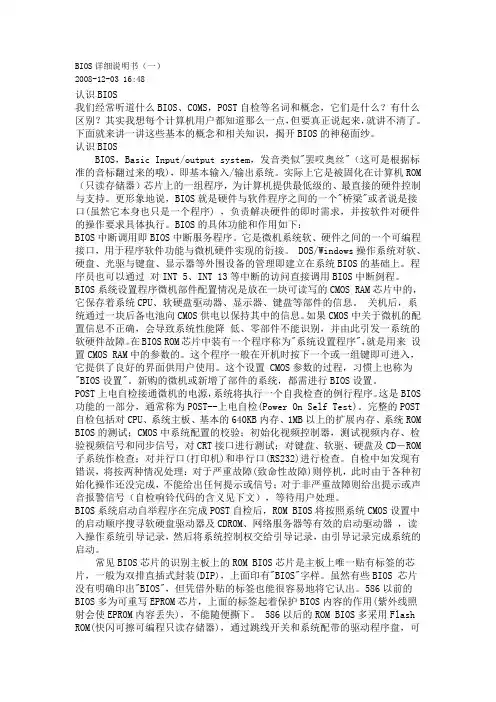

BIOS界面介绍BIOS,全称为Basic Input/Output System,即基本输入/输出系统。
它是一种嵌入在电脑主板上的固件程序,作为计算机系统启动的一部分,负责初始化硬件设备、进行系统的自检及设置硬件参数。
BIOS界面是用户与BIOS交互的界面,通常以文字显示的方式呈现,提供了一系列设置选项和操作功能,用于配置电脑硬件和启动元素。
一般来说,要进入BIOS界面,需要在计算机开机时按下特定的键(如Del、F1、F2、F10等)或组合键(如Ctrl+Alt+Del)来触发。
BIOS界面的布局和功能在不同的计算机品牌和型号上可能会有所不同,但通常都具备以下几个主要部分:1.主菜单:BIOS界面的核心部分,主要显示了各种设置选项和功能。
这些选项和功能可以根据不同的需求进行配置和调整,包括硬盘、光驱、显卡、内存、CPU等各种硬件设备的设置。
2.日期和时间设置:在BIOS界面中,可以设置计算机的日期和时间。
这些设置对于计算机的正常运行是非常重要的,因为很多应用程序和系统服务都依赖于准确的日期和时间信息。
3.芯片组设置:芯片组是主板上的核心芯片,负责管理和控制各种硬件设备的通信和数据传输。
在BIOS界面中,可以对芯片组进行一些基本的设置,如启用或禁用芯片组上的一些功能。
4.引导设备设置:引导设备是计算机用于启动操作系统的设备,通常是硬盘或光盘。
在BIOS界面中,可以调整引导设备的顺序,以确定计算机从哪个设备启动。
5.安全设置:BIOS界面提供了一些安全选项,以保护计算机的安全和隐私。
比如设置管理员密码、用户密码或启用安全启动功能等。
6.电源管理:BIOS界面中还可以进行一些与电源管理相关的设置,如节能选项、唤醒方式和待机模式等。
这些设置可以帮助用户优化电脑的功耗和性能。
7.温度和风扇控制:在BIOS界面中,用户可以监控计算机的温度和风扇转速,并根据需要进行调整。
这对于保持计算机的正常运行和控制硬件温度非常重要。

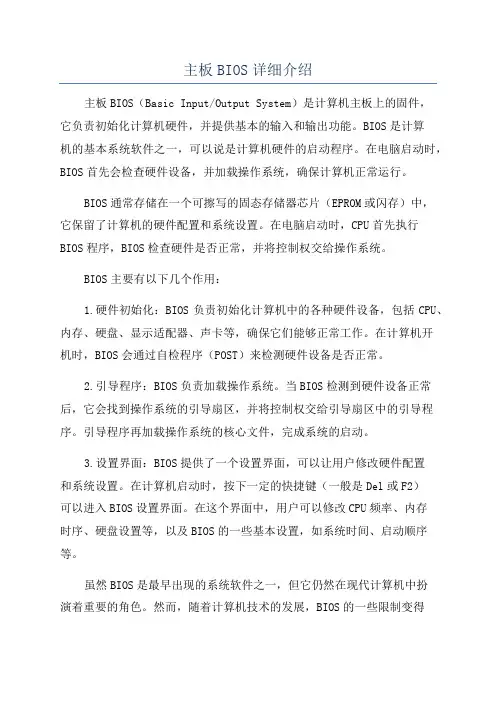

主板BIOS详细介绍主板BIOS(Basic Input/Output System)是计算机主板上的固件,它负责初始化计算机硬件,并提供基本的输入和输出功能。
BIOS是计算机的基本系统软件之一,可以说是计算机硬件的启动程序。
在电脑启动时,BIOS首先会检查硬件设备,并加载操作系统,确保计算机正常运行。
BIOS通常存储在一个可擦写的固态存储器芯片(EPROM或闪存)中,它保留了计算机的硬件配置和系统设置。
在电脑启动时,CPU首先执行BIOS程序,BIOS检查硬件是否正常,并将控制权交给操作系统。
BIOS主要有以下几个作用:1.硬件初始化:BIOS负责初始化计算机中的各种硬件设备,包括CPU、内存、硬盘、显示适配器、声卡等,确保它们能够正常工作。
在计算机开机时,BIOS会通过自检程序(POST)来检测硬件设备是否正常。
2.引导程序:BIOS负责加载操作系统。
当BIOS检测到硬件设备正常后,它会找到操作系统的引导扇区,并将控制权交给引导扇区中的引导程序。
引导程序再加载操作系统的核心文件,完成系统的启动。
3.设置界面:BIOS提供了一个设置界面,可以让用户修改硬件配置和系统设置。
在计算机启动时,按下一定的快捷键(一般是Del或F2)可以进入BIOS设置界面。
在这个界面中,用户可以修改CPU频率、内存时序、硬盘设置等,以及BIOS的一些基本设置,如系统时间、启动顺序等。
虽然BIOS是最早出现的系统软件之一,但它仍然在现代计算机中扮演着重要的角色。
然而,随着计算机技术的发展,BIOS的一些限制变得越来越明显。
主要的问题是BIOS的容量有限,无法支持新的硬件标准和高级功能。
为了克服这些限制,UEFI(Unified Extensible Firmware Interface,统一可扩展固件接口)被提出并逐渐取代了BIOS。
UEFI提供了更多的功能和灵活性,可以支持更大的硬盘容量、更快的启动速度以及更高级的安全功能。
随着Phoenix公司和Award公司的合并,BIOS生产厂商主要剩下Award和AMI公司。
进入BIOS设置界面的方法:AMI BIOS按Del键或Esc键(屏幕有提示);Phoenix BIOS 开机时按F2键;Compaq BIOS屏幕右上角出现光标时按F10键(屏幕无提示);BIOS与CMOS的区别与联系:BIOS中的系统设置程序是设置CMOS参数的手段;CMOS RAM则是BIOS设定系统参数的存放场所。
Award BIOS设置在BIOS设置中,用户还可以用下列快捷键进行设置:F5载入选项修改前的设置值(即上一次设置值)、F6载入选项的BIOS默认值(即最安全设置值)、F7载入选项的最优化默认值。
Standard CMOS Setup标准设置Drive A和Drive B(默认值None,以下选项后的括号内的都是为默认值):设置软盘驱动器;Video(显示器工作模式)用来设置显示器的类型:EGA/VGA(默认值):12/256色以上的彩色显卡;Halt on(All Error)针对BIOS内部的POST(加电自检)而设的,在自检过程中如果发现错误,程序会此设置值决定下一步如何执行:All Error(默认值)无论检测到何种错误,仍继续执行;All,But Keyboard除了键盘的错误外,检测到其他错误就立刻暂停,并显示信息;All,But Diskette除了磁盘驱动器的错误外,检测到其他错误就立刻暂停,并显示信息;All,But Disk/Key除了磁盘驱动器和键盘的错误外,检测到其他错误就立刻暂停,并显示信息;BIOS Features Setup高级参数设置Auti-Virus Protection设置是否开启BIOS的病毒防护功能,当启动了时,BIOS只要检测到硬盘的引导扇区或硬盘分区表有写入操作,就会暂时中止定稿操作,并发出信息询问用户下一步的操作:由于在安装操作系统时会对主引导扇区进行写操作,所以在安装操作系统前应关闭BIOS防毒功能,还有对硬盘进行分区与格式化也要暂时关闭此功能。
GA-H67MA-D2HLGA1155主板支持Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器/ Intel® Pentium®处理器/ Intel® Celeron®处理器使用手册Rev. 110112MSC-H67D2H-1101RJan. 18, 2011Motherboard GA-H67MA-D2H Jan. 18, 2011Motherboard GA-H67MA-D2H版权© 2011年,技嘉科技股份有限公司,版权所有。
本使用手册所提及的商标与名称,均属其合法注册的公司所有。
责任声明本使用手册受著作权保护,所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息,技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时,恕不另行通知。
未事先经由技嘉书面允许,不得以任何形式复制、修改、转载、传播或出版本使用手册内容。
产品使用手册类别简介为了协助您使用技嘉主板,我们设计了以下类别的使用手册:⏹如果您要快速安装,可以参考包装内所附的【硬件安装指南】。
⏹如果您要了解产品详细规格数据,请仔细阅读【使用手册】。
产品相关信息,请至网站查询:/产品版本辨识您可以在主板上找到标示着此主板的版本「REV : X.X」。
其中X.X为数字,例如标示「REV : 1.0」,意即此主板的版本为1.0。
当您要更新主板的BIOS、驱动程序或参考其他技术资料时,请注意产品版本的标示。
范例:目录清点配件 (6)选购配件 (6)GA-H67MA-D2H主板配置图 (7)GA-H67MA-D2H主板功能框图 (8)第一章硬件安装 (9)1-1 安装前的注意事项 (9)1-2 产品规格 (10)1-3 安装中央处理器及散热风扇 (13)1-3-1 安装中央处理器(CPU) (13)1-3-2 安装散热风扇 (15)1-4 安装内存条 (16)1-4-1 双通道内存技术 (16)1-4-2 安装内存条 (17)1-5 安装适配卡 (18)1-6 后方设备插座介绍 (19)1-7 插座及跳线介绍 (21)第二章BIOS 程序设置 (29)2-1 开机画面 (30)2-2 BIOS设置程序主画面 (31)2-3 MB Intelligent Tweaker(M.I.T.) (频率/电压控制) (33)2-4 Standard CMOS Features (标准CMOS设置) (41)2-5 Advanced BIOS Features (高级BIOS功能设置) (43)2-6 Integrated Peripherals (集成外设) (45)2-7 Power Management Setup (省电功能设置) (48)2-8 PC Health Status (电脑健康状态) (50)2-9 Load Fail-Safe Defaults (载入最安全预设值) (52)2-10 Load Optimized Defaults (载入最佳化预设值) (52)2-11 Set Supervisor/User Password (设置管理员/用户密码) (53)2-12 Save & Exit Setup (储存设置值并退出设置程序) (54)2-13 Exit Without Saving (退出设置程序但不储存设置值) (54)- 4 -第三章驱动程序安装 (55)3-1 芯片组驱动程序 (55)3-2 软件应用程序 (56)3-3 技术支持(说明) (56)3-4 与技嘉联系 (57)3-5 系统信息 (57)3-6 Download Center(下载中心) (58)3-7 新工具程序 (58)第四章独特功能介绍 (59)4-1 Xpress Recovery2介绍(一键还原) (59)4-2 BIOS更新方法介绍 (62)4-2-1 如何使用Q-Flash(BIOS快速刷新)更新BIOS (62)4-2-2 如何使用@BIOS(BIOS在线更新)更新BIOS (65)4-3 EasyTune 6介绍 (66)4-4 动态节能引擎™ 2 (Dynamic Energy Saver™ 2)介绍 (67)4-5 Q-Share介绍(极速共享) (69)4-6 Smart 6™介绍 (70)4-7 Auto Green介绍 (74)4-8eXtreme Hard Drive (X.H.D)介绍 (75)4-9 Cloud OC介绍 (76)第五章附录 (77)5-1 如何构建Serial ATA硬盘 (77)5-1-1 设置SATA控制器模式 (77)5-1-2 安装SATA RAID/AHCI驱动程序及操作系统 (85)5-2 音频输入/输出设置介绍 (89)5-2-1 2 / 4 / 5.1 / 7.1声道介绍 (89)5-2-2 S/PDIF输出设置 (91)5-2-3 麦克风录音设置 (92)5-2-4 录音机使用介绍 (94)5-3 疑难排解 (95)5-3-1 问题集 (95)5-3-2 故障排除 (96)5-4 管理声明 (98)- 5 -上述附带配件仅供参考,实际配件请以实物为准,技嘉科技保留修改的权利。
华硕主板bios 设置详解电脑主板的bios 设置是非常重要的,比如你安装操作系统,如果不是从光驱启动就要从bios 里面来设置,才能正常安装系统,还有就是华硕主板比较有个性,比如前置音频插孔,如果不在BIOS 里设置成AC97 就无法使用,而这也是必须到bios 里面改的,下面以图文并茂的形式来介绍华硕主板BIOS 里面的参数都是代表什么意思,具体怎么设置,一图解的形式更能直观的表现出来:以华硕的AMI Bios 为例当开启计算机或重新启动计算机后,按下“Del”键就可以进入Bios 的设置界面,而对于笔记本电脑来说一般是按<F2>进入BIOS 进入后,你可以用方向键移动光标选择Bios 设置界面上的选项,然后按<Enter>进入子菜单,用<ESC>键来返回主单,用<PAGE UP>和<PAGE DOWN>键或上下( ↑↓ )方向键来选择具体选项回车键确认选择,<F10>键保留并退出Bios 设置。
BIOS 里具体的内容有:一.Main(标准设定) 此菜单可对基本的系统配置进行设定。
如日期,时间等图2 第 1 页共14 页其中Primary/Secondary IDE Master/Slave 是从主IDE 装置。
如果你的主板支持SATA 接口就会有Third/Fourth IDE Mastert 或者更多,他们分别管理例电脑里面各个IDE 驱动装置的,如硬盘,光驱等等!但是这些一般不用用户自己去设置,一般用默认的就可以,如果有特殊要求,建议用户自己对照说明书的说明进行设置. System Information 这是显示系统基本硬件信息的现在进入高级设置:二.Advanced(进阶设置)如图4:第 2 页共14 页图 4 这里就是Bios 的核心设置了,新手一定要小心的设置,因为其直接关系系统的稳定和硬件的安全,千万不可以盲目乱设!1、大家先看到的是“JumperFree Configuration”(不同品牌的主板有可能不同,也可能没有)再这里可以设置CPU 的一些参数,对于喜欢超频的朋友多关注一下里面有一个“AI Overclock Tumer”的选项,其中有一些选项,如上图,其中又以“Manual”为关键,选择后会第 3 页共14 页看到如下图:对于CPU 超频爱好者这些东西应该了如指掌,CPU 的外频设置(CPU External Frequency)是超频的关键之一,CPU 的主频(即我们平时所说的P4 3.0G 等等之内的频率)是由外频和倍频相乘所得的值,比如一颗 3.0G 的CPU 在外频为200 的时候他的倍频就是15,(200MHz*15=3000MHz)。
微星H67主板采用图形化UEFI BIOS。
BIOS主页BIOS设置操作规则BIOS支持多国语言,可以选择简体中文。
本详解采用英文底本。
一、节能设置(Green Power)1-1、EUP 2013(欧洲节能标准)EUP2013是欧盟新的节能标准,要求电脑在待机状态时,功耗降低到欧盟的要求。
开启EUP2013可能导致开机加电时间略微延迟。
设置项:开启/关闭,默认是开启。
1-2、CPU Phase Control(CPU供电项管理)CPU供电一般是多相的脉宽调制(PWM)方式,当CPU空闲时不需要大电流,可以关闭多余的供电相,降低供电电路的自身耗电。
CPU供电相管理有三项设置,APS模式/Intel SVID模式/关闭,默认是Intel SVID模式。
APS模式(Active Phase Switching)也叫主动相变换模式,是微星的动态相位切换功能,其原理是依据CPU的负载调控PWM供电的相数。
Intel SVID模式(Serial Voltage Identification)是英特尔VRD12供电规格采用的串行电压识别。
英特尔的EIST就是依据SVID总线侦测CPU电压。
依据CPU电压来调控PWM供电的相数。
关闭:关闭CPU供电相切换功能。
1-3、Motherboard LED Control(主板LED管理)主板上LED指示灯管理,设置项:Auto/Off,默认Auto。
如果想节点电,可以关闭(Off)LED指示灯。
1-4、C1E Support(C1E支持)开启或关闭C1E。
C1E的全称是C1E enhanced halt stat,由操作系统HLT命令触发,通过调节倍频降低处理器的主频,同时还可以降低电压。
设置项:开启/关闭,默认关闭。
1-5、Intel C-State(英特尔C状态)开启或关闭C-State。
C-State是ACPI定义的处理器的电源状态。
处理器电源状态被设计为C0,C1,C2,。
C0电源状态是活跃状态,即CPU执行指令。
C1到Cn都是处理器睡眠状态,即和C0状态相比,处理器消耗更少的能源并且释放更少的热量。
但在这睡眠状态下,处理器都有一个恢复到C0的唤醒时间,不同的C-State要耗费不同的唤醒时间。
设置项:开启/关闭,默认是开启。
C-State与C1E的区别:C-State是ACPI控制的休眠机制,C1E是HLT指令控制的降低CPU频率节能。
C1E是C0状态下的节能。
附件:C-State表1-6、Package C State Limit(C状态限制)这是设置C状态限制。
如果限制到C0,C1E就不起作用,如果限制到C2,就不能进入C3更节能的状态,设置项:C0/C2/C6/C7/No Limit/Auto,默认是Auto,超频时也可以设置为No Limit(不限制)。
二、超频设置(Over Clocking)2-1、Adjust CPU Ratio(调整CPU倍频)这是酷睿二代的CPU超频的方式。
CPU有2种,锁倍频的和不锁倍频的(K字)。
锁倍频的也可以超倍频,只是超的幅度小。
K字CPU的倍频是开放的。
调整方法是回车,从弹出的倍频菜单中选择。
2-2、Internal PLL Overvoltage(超内部PLL电压)PLL电压就是时钟频率电压,超这个电压增强时钟信号,是超频的辅助手段。
设置项:Auto/Disabled/Enabled,默认是Auto。
2-3、EISTEIST全称为“Enhanced Intel Speed Step Technology”,是Intel公司专门为移动平台和服务器平台处理器开发的一种节电技术。
到后来,新推出的桌面处理器也内置了该项技术。
EIST是根据处理器负载来调节主频和电压的模块,它的触发机制同C1E halt state 是不同的。
操作系统、BIOS的支持是必需的,操作系统通过ACPI进行调节。
EIST提供了更多的CPU频率和电压调节级别,因此可以比C1E halt更加精确的调节处理器的状态。
设置项:Enabled/Disabled,默认是Enabled。
2-4、Intel Turbo Boost(睿频)英特尔第2代睿频技术。
CPU可以根据负载启用核心数量,并自动超频。
单核工作时频率可提高20%。
设置项:Enabled/Disabled,默认是Enabled。
2.5、OC Genie Button Operation(超频精灵按钮)开启/关闭超频精灵,这个设置项相当于微星高端主板上的超频精灵按钮。
设置项:Enabled/Disabled,默认是Enabled。
2-5、DRAM Frequency(内存频率)设置内存的频率,敲回车,从弹出的频率菜单选择,H67不支持内存超频。
2-6、Extreme Memory Profile(X.M.P)启用XMP,XMP是英特尔早期的一个内存超频规格。
把DDR3内存频率提升到1600。
现在有些DDR3内存条支持XMP,可以启用这个选项达到1600。
其实也可以在内存频率里直接设置到1600。
设置项:Enabled/Disabled,默认是Disabled。
2-7、DRAM Timing Mode(内存时序模式)这里是设置内存时序的调整模式。
Auto就是按内存的SPD参数自动设置,Link/Unlink是手动设置,Link是2个通道用同一个时序设置,Unlink是2个通道分开设置时序。
当设置了Link/Unlink后,下面的Advanced DRAM Configuration变为可操作的,以便于手动设置内存时序。
2-8、Advanced DRAM Configuration(高级内存时序配置)1、第一梯队的六个参数这6个参数是最重要的,可以在CPU-Z里面看到。
其中CL、RCD、RP是JEDEC标准排名前三的重要参数。
Command Rate:命令速率,也称之为CR,Command Mode。
设置参数有1T/2T/3T。
这个选项是内存控制器开始发送命令到命令被送到内存芯片的延迟。
延迟时间以周期为单位。
1T当然比2T快。
但是要依据内存条的性能。
性能低的设置1T后肯定要蓝屏死机。
一般保持Auto设置即可,让BIOS自己去设置。
tCL:参数范围5-15T。
CL就是CAS# Latency,列地址选通潜伏时间,指的是“内存读写操作前列地址控制器的潜伏时间”。
CAS控制从接受一个指令到执行指令之间的时间。
因为CAS主要控制十六进制的地址,或者说是内存矩阵中的列地址,所以它是最为重要的参数,在稳定的前提下应该尽可能设低。
tRCD:参数范围4-15T。
RCD就是RAS# to CAS# Delay,行地址到列地址的延迟时间,数值越小,性能越好。
对内存进行读、写或刷新操作时,需要在这两种脉冲信号之间插入延迟时钟周期。
JEDEC规范中,它是排在第二的参数,降低此延时,可以提高系统性能,如果该值设置太低,同样会导致系统不稳定。
tRP:参数范围4-15T。
RP就是Row# precharge Delay,内存行地址选通脉冲预充电时间。
也叫做“内存行地址控制器预充电时间”,预充电参数越小则内存读写速度就越快。
tRP 用来设定在另一行能被激活之前,RAS需要的充电时间。
tRP参数大会导致所有的行激活延迟过长,参数小可以减少预充电时间,从而更快地激活下一行。
该参数的大小取决于内存颗粒的体质,参数小将获取最高的性能,但可能会造成行激活之前的数据丢失,内存控制器不能顺利地完成读写操作,从而导致系统不稳定。
参数值大将提高系统的稳定。
这3个参数是JEDEC规范中最重要的参数,参数值越低,内存读写操作越快,但稳定性下降,相反数值越高,读写速度降低,稳定性越高。
tRAS:参数范围10-40T。
RAS就是Row# active Delay,内存行地址选通延迟。
即“内存行有效至预充电的最短周期”,调整这个参数要根据实际情况而定,并不是说越大或越小就越好。
如果tRAS的周期太长,系统会因为无谓的等待而降低性能。
降低tRAS周期,则会导致已被激活的行地址会更早的进入非激活状态。
如果tRAS的周期太短,则可能因缺乏足够的时间而无法完成数据的突发传输,这样会引发丢失数据或损坏数据。
该值一般设定为CAS latency + tRCD + 2个时钟周期。
为提高系统性能,应尽可能降低tRAS的值,但如果发生内存错误或系统死机,则应该增大tRAS的值。
tRFC:参数范围48-200T。
RFC就是Refresh Cycle Time,刷新周期时间。
它是“SDRAM 行刷新周期时间”,它是行单元刷新所需要的时钟周期数。
该值也表示向相同的bank中的另一个行单元两次发送刷新指令(即:REF指令)之间的时间间隔。
tRFC值越小越好,它比tRC的值要稍高一些。
2、DRAM参数的第二梯队tWR:参数范围5-16T。
WR就是Write Recovery Time,写恢复延时。
该值指的是在一个激活的bank中完成有效的写操作及预充电前,必须等待多少个时钟周期。
这段必须的时钟周期用来确保在预充电发生前,写缓冲中的数据可以被写进内存单元中。
同样的,过低的tWD虽然提高了系统性能,但可能导致数据还未被正确写入到内存单元中,就发生了预充电操作,会导致数据的丢失及损坏。
tWTR:参数范围4-15T。
WTR就是Write to Read Delay,写到读延时。
这个参数设定向DDR内存模块的同一个单元中,在最后一次有效的写操作和下一次读操作之间必须等待的时钟周期。
tWTR值偏高,降低了读性能,但提高了系统稳定性。
偏低则提高读写性能,但系统会不稳定。
tRRD:参数范围1-15T。
RRD就是Row to Row Delay,行到行延迟。
也称为RAS to RAS delay ,表示“行单元到行单元的延时”。
该值也表示向相同的bank中的同一个行单元两次发送激活指令(即:REF指令)之间的时间间隔。
tRRD值越小越好。
延迟越低,表示下一个bank能更快地被激活,进行读写操作。
然而,由于需要一定量的数据,太短的延迟会引起连续数据膨胀。
如果出现系统不稳定的情况,需将此值设定较高的时钟参数。
tRTP:参数范围4-15T。
RTP就是DRAM READ to PRE Time,内部读取到预充电命令时间。
这个参数实际上就是读命令和预充电明令之间的时间间隔。
如果参数值过小,系统运行很快,但不稳定。
tFAW:参数范围4-63T。
FAW就是DRAM FOUR ACT WIN Time,内存四项动作成功时间。
该选项通常设置为Auto即可,对性能以及稳定性影响不大。
tWCL:参数范围5-15T。
WCL就是Write CAS Latency,写指令到行地址控制器延时。
