在CAD图纸中插入一张高清jpg图片
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
做CAD相关工作的小伙伴们，在日常的办公工作中，我们常常会遇到这一问题，把JPG图片插入到已知的CAD图纸中，即在CAD图纸中插入一张高清jpg图片。
这时候我们该如何才能解决呢？今天小编就给大家具体演示一下。
具体步骤如下：
步骤一：首先需要我们在电脑端下载安装迅捷CAD编辑器。
如下图：
步骤二：运行CAD编辑器软件，点击“文件-打开”按钮，在“打开”弹窗中选择好我们需要处理的CAD图纸文件打开。
如下图：
步骤三：打开CAD图纸文件后，在“编辑器”菜单栏里，点击“图像”工具，跳转出图片窗口。
如下图：
步骤四：在图片窗口中，点击“路径”选项后的“浏览”按钮，选择好需要插入的图片进行添加。
如下图：
步骤五：接着点击“选择点”按钮，选择好图片插入位置，同时可以对图片的尺寸进行需要的修改设置，完成后点击“OK”按钮，图片就成功插入到当前图纸中了。
如下图：
步骤六：插入图片后，可以根据需要选择该图片对象，然后在软件左侧的“属性”栏中对图片对象进行属性设置的更改。
如下图：以上就是在CAD图纸中插入一张高清jpg图片的具体操作方法，真的非常简单方便，感兴趣的小伙伴们不防来试一下！。
CAD中如何插入图片？在我们CAD图纸设计的过程中，为了提高绘图的效率，很多时候都需要用到一些图片素材。
那么我们该怎么在CAD中插入图片呢？这个问题可能很多刚刚入行的新人来说，都是一个大难题。
因此，今天我就将CAD 中插入图片的具体操作步骤分享给大家。
具体操作步骤如下：
第一步：我们在电脑上打开【迅捷CAD编辑器】，进入编辑器界面后，直接点击左上方中的“文件”，再点击文件的下拉栏中的“打开”按钮。
待界面中弹出资源管理窗口后，选择需要编辑的CAD文件，接着点击右下角的“打开”即可。
第二步：文件打开之后，我们点击软件顶部的【编辑器】，然后在“绘制”功能栏中找到并点击“图像”（类似小树的图标）属性命令。
进入“图片”编辑窗口后，我们点击右上角中的【浏览】按钮，然后就会弹出资源管理窗口，我们在这里找到想要的图片点击右下角的“打开”即可。
第三步：添加好需要插入的图片后，在“图片”窗口中设置要插入图片的尺寸大小，然后点击“选择点”按钮来选择插入图片的位置，确定无误之后，再点击【OK】按钮。
第四步：完成以上步骤CAD中插入图片就完成了，下面就是插入成功后的效果。
编辑完成后不要忘记点击上方中的“保存”按钮，将CAD图纸文件进行保存哦。
这就是CAD中插入图片的详细步骤了，你学会了吗？其实插入图片的步骤并不复杂，首先我们进入编辑器打开文件，然后点击图像按钮选择好图片，接着设置好图片参数点击“OK”就完成了。
怎么将图片导入cad中
平时画图的时候想用到外面比较好看的图片该怎么导进来呢?下面店铺告诉大家怎么将图片导入cad中，一起来学习吧。
将图片导入cad中的方法：

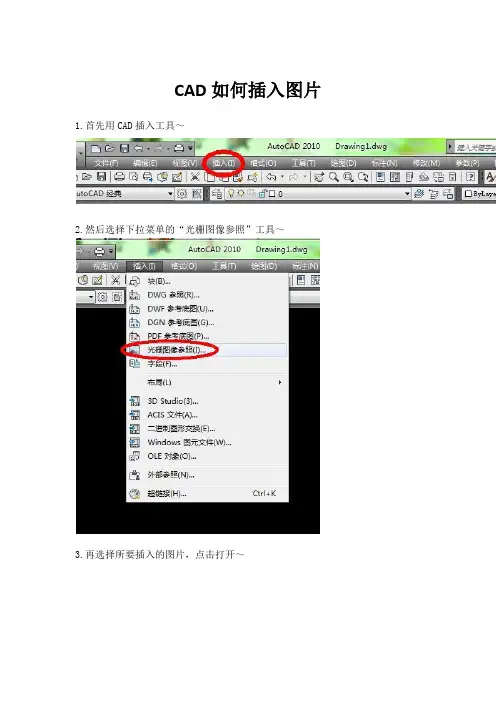

第一步打开需要插入图片的cad图纸，然后点击上面工具栏中的插入→光栅图像参照(I)功能键。
第二步在弹出的“选择图像文件”对话框中，在左上角“查找范围”里找到要插入的图片后点击打开。
第三步这时会弹出“图像”对话框，在路径类型这里设置好路径后(选择完整路径)，然后在缩放比例处的在屏幕上指定前打勾，最后点击确定。
第四步这时在命令栏出现指定插入点(0,0)的提示，我们把鼠标光标拉到cad图片需要插入的具体位置上，然后按Enter回车键。
第五步这时命令栏出现指定缩放比例因子(1)的提示，我们根据需求设置好比例因子后按回车键。
这时图片已经成功插入到cad中了。
如何把图片插入到CAD图纸中呢？
做cad制图工作的朋友，一定都遇到过这一问题，需要在CAD图纸中插入图片对象。
也就是如何把图片插入到CAD图纸中呢？今天小编就给大家具体演示一下操作步骤哦！具体步骤如下：
步骤一：首先需要我们在电脑端下载安装迅捷CAD编辑器。
如下图：
步骤二：运行迅捷CAD编辑器软件，点击“文件-打开”按钮，在“打开”弹窗中选择好我们需要处理的CAD图纸文件打开。
如下图：
步骤三：打开CAD图纸文件后，在“编辑器”菜单栏里，点击“图像”工具，跳转出图片窗口。
如下图：
步骤四：在图片窗口中，点击“路径”选项后的“浏览”按钮，选择好需要插入的图片进行添加。
如下图：
步骤五：接着点击“选择点”按钮，选择好图片插入位置，同时可以对图片的尺寸进行需要的修改设置，完成后点击“OK”按钮，图片就成功插入到当前图纸中了。
如下图：
步骤六：插入图片后，可以根据需要选择该图片对象，然后在软件左侧的“属性”栏中对图片对象进行属性设置的更改。
如下图：
以上就是在CAD图纸中插入图片对象，即把图片插入到CAD图纸中的具体操作方法，非常简单方便，有需要的小伙伴们不防来试一下吧！。
