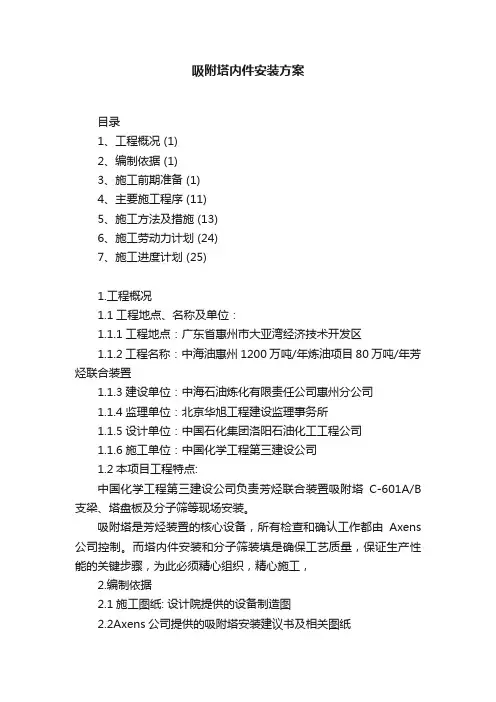

吸附塔内件安装方案
- 格式:doc
- 大小:712.50 KB
- 文档页数:28
目录
1、工程概况 (1)
2、编制依据 (1)
3、施工前期准备 (1)
4、主要施工程序 (11)
5、施工方法及措施 (13)
6、施工劳动力计划 (24)
7、施工进度计划 (25)
1.工程概况
1.1工程地点、名称及单位:
1.1.1工程地点:广东省惠州市大亚湾经济技术开发区
1.1.2工程名称:中海油惠州1200万吨/年炼油项目80万吨/年芳烃联合装置
1.1.3建设单位:中海石油炼化有限责任公司惠州分公司
1.1.4监理单位:北京华旭工程建设监理事务所
1.1.5设计单位:中国石化集团洛阳石油化工工程公司
1.1.6施工单位:中国化学工程第三建设公司
1.2本项目工程特点:
中国化学工程第三建设公司负责芳烃联合装置吸附塔C-601A/B支梁、塔盘板及分子筛等现场安装。
吸附塔是芳烃装置的核心设备,所有检查和确认工作都由Axens公司控制。而塔内件安装和分子筛装填是确保工艺质量,保证生产性能的关键步骤,为此必须精心组织,精心施工,
2.编制依据
2.1施工图纸: 设计院提供的设备制造图
2.2Axens公司提供的吸附塔安装建议书及相关图纸
2.3 《石油化工施工安全规程》 SH3505-1999
2.4中海油设备安装技术要求(CHRP-000-QA-QM-0038)
3.施工前准备
3.1熟悉图纸编写施工方案,对班组进行技术交底交底,并对作业人员进行专门培训。
3.2吸附塔周围场地功能区块划分,平整地面(搭设临时仓库及通行的路面须作水泥地坪),通畅排水(损毁的路面和水沟应予修复)。作业区域路面保洁,防止灰尘集聚。
3.3现场地面搭设分子筛仓库及塔梁、配管等临时棚,塔顶框架上搭设防雨棚。见下图
吸附塔周围场地功能区块划分图
3#
配电室西墙
说明:位于吸附塔基础东侧与3#配电室西墙之间路面上搭设一个临时仓库。仓库规格:40m ×8m ×3m (长
×宽×高),内部南北向布置2排单层分子筛货架。(两端设门,下辅300mm 木板)。中间为叉车通道。其中外管廊南侧搭设10m ×20m 临时棚作为堆放梁、配管等临时仓库。
地面临时仓库布置图(一)
说明:分子筛大袋规格:高度1750 mm ,宽度和长度890 mm ,重量1000 kg
地面临时仓库布置图(二)
吸附塔框架顶部+34.4米操作平台布置图
屋顶防护棚布置图
3.4主要工机具准备
①配备25t吊车2台,分别负责A和B两台,承担支梁、格栅、分布管的地面卸货,地面预装,以及从地面至塔顶的运输,承担分子筛(袋)从地面至塔顶的运输。
②配备1.5t叉车2台,分别负责A和B两台,承担分子筛(袋)从货柜箱门口导出,仓库出入运输,送磅秤,再运至吊车下方。
③配备1.5t手动液压叉车2台,分别负责A和B两台,承担分子筛(袋)从货柜箱内部运输至箱门口。
④制作安装吸附塔顶接料斗(各二套), 料斗直径1400mm。
分子筛大袋
作业平台
塔顶接料斗布置图
⑤获得Axens公司提供的专用工机具,例如分子筛(袋)磅称、分子筛平整小车、分子筛平整刮板(铝制)、塔盘板纤维绳填充器、塔盘板定位用的隔距片和螺栓夹板等。
⑥其他工机具、劳保护具及措施用料配备。见下表
工机具、劳保护具及措施用料一览表(两台吸附塔)
⑦其他特殊工具制作
a.横梁安装需要的装备(现场制造两件)
100mm 200mm
吊装孔 200mm ф100mm
400mm
=20mm
横梁
横梁吊运装备
制作时参考横梁的规格:
b.塔盘板安装需要的装备(现场制造两件)
A)竖直吊运吊装绳索具
滑轮
B)水平吊运吊装绳索具
塔盘板吊耳
滑轮
制作时参考塔盘板的规格:
c. 配备透明塑料盖板2个。在分子筛装填过程中,塔人孔上需装一只结实的透明塑料盖板。
有机玻璃
焊接边框
可拆式人孔塑料盖
d.配备金属工具箱2个:为了存放工具及Axens公司的物料,现场需要两只带锁的工具箱。
e.配备作业板若干(三合板或五合板),安装塔盘板进入床层时使用。
柔性拉手
横梁分子筛床层
胶合板作业板
f.塔盘板安装需要的设备及附属装置
圆钢直径:15mm
隔距片
隔距片72片
塔盘板支架
螺栓夹板
72件
塔盘板支架
塔盘板定位用的隔距片和螺栓夹板(由塔盘板制造商提供)
塔盘板纤维绳填充工具(由塔盘板制造商提供)
胶带氯丁橡胶膜,厚度5—7mm
格栅胶带氯丁橡胶膜
格栅板保护使用的氯丁橡胶膜和胶带(共3套其中1套备用)g.分子筛平整刮板(铝制)
手柄
铝板,厚度10mm
支撑梁
L可以按照支撑梁的分布情况进行调节
分子筛平整刮板
3.5其它准备
在吸附剂和内件安装前,吸附塔主体框架和部分公用系统管线(仪表风、水、电等)等已施工完具备投入使用条件。尽量减少交叉作业。
4. 主要施工程序
其中床层安装顺序:先进行底部(1层)内件安装,再由下往上进行中部(11层,5层偶数6层奇数盘)塔内件安装,最后进行顶部(1层)塔内件安装。
5.施工方法及措施:
5.1库房、雨棚设施及工机具检查验收
5.1.1检查库房、雨棚设施牢固性,防风防雨性,库房货架防潮能力。
5.1.2检查主要工机具到位情况(含Axens公司提供的工机具)。
5.1.3检查现场制作的料斗、吊装专用器具完成情况。
5.2塔内安装条件确认
会同业主、Axens公司等部门对吸附塔筒体圆度、中心管垂直度与同轴度、塔壁支撑件
的水平度、吸附塔内壁清洁度等进行检测,看是否满足符合Axens公司规定,是否满足安装
条件。
5.3内件到货验收
5.3.1货柜运抵现场后开箱(最好位于吸附框架南,外管廊与#路之间的空地),会同业主、Axens公司等部门联合进行检查,按照每层横梁和塔盘板的编号进行清点和核对,规格尺寸、
数量和质量是否满足要求。检验清点完毕后,存放到临时棚。
