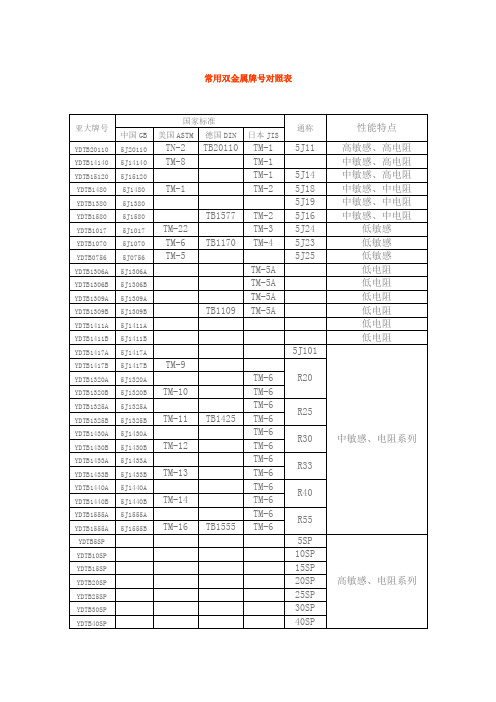

常用双金属牌号对照表
热双金属带材:热双金属是由两层或两层以上具有不同线膨胀系数的
合金牢固结合的复合材料。
膨胀系数较大的合金层称为主动层，膨胀系数较小的合金层称为被动层，主动层与被动层间可加有起调节电阻作用的中间层，当环境温度变化时，由于主动层和被动层的膨胀系数不同，产生弯曲或转动。
这种合金用于温度控制、温度补偿、电流限制、温度指示等自动控制装置和仪器仪表中的热敏元件。
可提供常用材质: 5J1480、5J1580系列双金属带材,R6(TB130/06)、R9(TB130/09)、R11(TB150/11)、R15(TB138/17)、R25(TB127/25)、R40(TB138/42)、T B180/05、TB208/110（5J11）系列三金属带材
可根据客户需要提供分丝、冲片等加工服务。

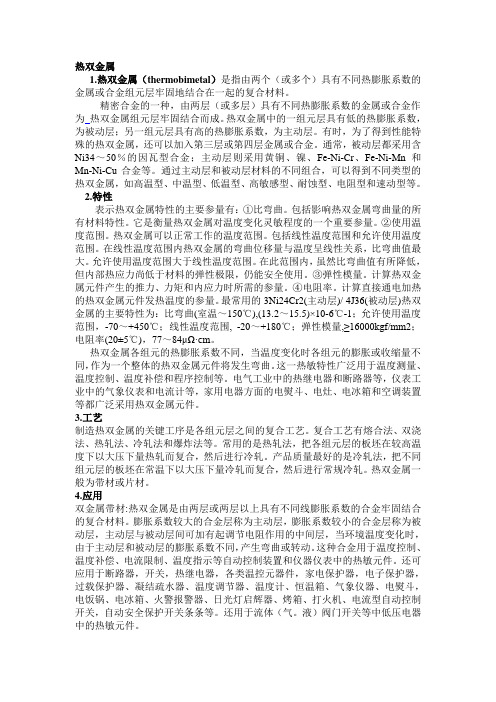

热双金属1.热双金属（thermobimetal）是指由两个（或多个）具有不同热膨胀系数的金属或合金组元层牢固地结合在一起的复合材料。
精密合金的一种，由两层（或多层）具有不同热膨胀系数的金属或合金作为热双金属组元层牢固结合而成。
热双金属中的一组元层具有低的热膨胀系数，为被动层；另一组元层具有高的热膨胀系数，为主动层。
有时，为了得到性能特殊的热双金属，还可以加入第三层或第四层金属或合金。
通常，被动层都采用含Ni34～50％的因瓦型合金；主动层则采用黄铜、镍、Fe-Ni-Cr、Fe-Ni-Mn和Mn-Ni-Cu合金等。
通过主动层和被动层材料的不同组合，可以得到不同类型的热双金属，如高温型、中温型、低温型、高敏感型、耐蚀型、电阻型和速动型等。
2.特性表示热双金属特性的主要参量有：①比弯曲。
包括影响热双金属弯曲量的所有材料特性。
它是衡量热双金属对温度变化灵敏程度的一个重要参量。
②使用温度范围。
热双金属可以正常工作的温度范围。
包括线性温度范围和允许使用温度范围。
在线性温度范围内热双金属的弯曲位移量与温度呈线性关系，比弯曲值最大。
允许使用温度范围大于线性温度范围。
在此范围内，虽然比弯曲值有所降低，但内部热应力尚低于材料的弹性极限，仍能安全使用。
③弹性模量。
计算热双金属元件产生的推力、力矩和内应力时所需的参量。
④电阻率。
计算直接通电加热的热双金属元件发热温度的参量。
最常用的3Ni24Cr2(主动层)/ 4J36(被动层)热双金属的主要特性为：比弯曲(室温～150℃),(13.2～15.5)×10-6℃-1；允许使用温度范围，-70～+450℃；线性温度范围, -20～+180℃；弹性模量,≥16000kgf/mm2；电阻率(20±5℃)，77～84μΩ·cm。
热双金属各组元的热膨胀系数不同，当温度变化时各组元的膨胀或收缩量不同，作为一个整体的热双金属元件将发生弯曲。
这一热敏特性广泛用于温度测量、温度控制、温度补偿和程序控制等。
双金属片
双金属片是由二种或多种具有合适性能的金属或其它材料所组成的一种复合材料。
双金属片的特性主要包括：
1.具有合适的热膨胀系数：双金属片的热膨胀系数应该与被连接的部件的热膨胀系数相近，以确保连接的可靠性。
2.具有高强度和良好的导电性能：双金属片应具有足够的强度，以承受连接处的机械应力和电应力。
此外，双金属片应具有良好的导电性能，以便连接到电路中。
3.具有良好的导热性能：双金属片应具有良好的导热性能，以便在连接处产生热量时，能够有效地传递热量。
4.具有良好的耐腐蚀性能：双金属片应具有良好的耐腐蚀性能，以抵御介质、气体和化学物质等对双金属片的腐蚀。
5.具有良好的加工性能：双金属片应具有良好的加工性能，以便于加工和装配。
6.热膨胀系数：双金属片中的各组元层的热膨胀系数不同，当温度变化时，这种复合材料的热膨胀量也会发生变化，从而实现自动补偿。
7.弹性：双金属片具有一定的弹性，能够补偿温度变化引起的形变。
8.机械强度：双金属片具有一定的机械强度，能够承受一定的负荷。
9.耐磨损：双金属片表面经过特殊处理，可以增强其耐磨损性能。
10.温度稳定性：双金属片具有良好的温度稳定性，能够在较宽的温度范围内保持稳定的形状和尺寸。
11.耐腐蚀性：双金属片耐腐蚀性较好，能够在酸、碱、盐等环境中长期使用。
12.导电性：双金属片可以作为导电材料，用于制造电器设备。
13.磁性：双金属片可以作为磁性材料，用于制造电器设备中的磁路。
以上是双金属片的主要特性，双金属片是一种重要的连接材料，其在各个领域的应用非常广泛，电器、机械、汽车等领域。
管理及其他M anagement and other热双金属简介及其与记忆合金的比较董天宇（成都市第七中学高新校区，四川 成都 610000）摘 要：本文目的在于介绍热双金属的原理、分类、特性、应用，并和记忆合金做简单比较。
关键词：热双金属；记忆合金；比较；原理中图分类号：TG139.6 文献标识码：A 文章编号：11-5004（2018）06-0194-2生活当中，我们经常用到的一些电器都有热双金属的身影，它与我们的生活息息相关，比如电熨斗，空调，电水壶，电饭煲，家用安全插座等等。
并且在其他各种领域也有广泛应用比如航天工业的座舱温度计，安全领域的自动灭火器等等。
18世纪热双金属就已经被人们发明并应用，而最近几年来记忆金属才被发现并广泛应用[1]。
虽然两者都有在温度变化的情况下发生形状变化的效应，但由于两者原理及材料特性并不相同而有不同的应用[2]。
1热双金属1.1 热双金属的原理及结构1.1.1热双金属原理热双金属是由两种或两种以上不同热膨胀系数的金属组合而成，一般常见形状为条状或片状，因此常把它称之为热双金属片。
热双金属片由被动层和主动层组成，主动层材料要求是线膨胀系数较大，被动层材料要求是线膨胀系数较小。
在温度变化时，主动层的形变较大，而被动层形变较小，因此热双金属发生变形，最终热能转化成机械能，并达到热双金属机构动作的目的。
1.1.2主动层材料选取主动层材料的选取，要求不仅膨胀系数大并且需要有焊接性好，耐腐蚀性等，并且主被动层弹性模量相近。
主要分为有色金属及其合金和黑色金属及其合金两大类。
有色金属及其合金有黄铜蒙铜，铝青铜，铍青铜等，黑色金属及其合金有铁镍铬，铁镍钼，铁镍锰合金等[3-5]。
其中黑色金属应用更广泛。
1.1.3被动层材料选取被动层材料除了热膨胀系数小还需要耐腐蚀性良好，焊接性良好的特性。
主要采用铁镍合金，铁镍合金由镍的不同含量有许多不同的特殊性质，这里不做详细论述[6]。
1.2 热双金属的特性热双金属材料主要有热敏感性，弹性模量，电阻率，线性温度范围，允许使用温度范围，允许弯曲应力等特性，现就一部分特性作如下说明：热敏感性：热敏感性是衡量热双金属对温度敏感程度的一个重要指标，主要包括比曲率，温曲率，敏感系数三种表达方式。
热双金属在电器产品中的设计应用（下篇）文章/耐安达电热科技有限公司前言各位圈里圈外的朋友，大家好。
欢迎大家继续阅读此贴，继上一贴热双金属在电器产品中的设计应用(上篇)后我们了解到了热双金属的基本原理以及热双金属的主要性能和参数，下面我们又将讲到热双金属的分类及特点、应用等。
感谢读者对本帖文章的支持。
对此，小编我感激不尽，无以为报。
只有发布更多的加热管相关技术资料来报答大家的支持。
好了，没用的话我就不多说了，让我们开始吧：热双金属的分类及特点在（上篇）中我们了解到根据热双金属应用目的的不同，对主要技术性能的选择也就有不同的要求。
例如用于温度测量温度控制的热双金属要求比弯曲有较大的允许使用温度范围。
使用在高原环境下的热双金属，需要有较大的高温强度和良好的抗氧化性能。
应用于电气回路中作为保护装置的热双金属，需要有一定的比电阻值。
因此，热双金属一般按照它的使用特性，适用范围及条件可大致分成以下几类，见表1。
热双金属的应用设计一个热双金属元件，应考虑以下因素：(1)元件承受的电流等级；(2)工作温度范围；(3)元件将经受的最高温度；(4)位移和力的要求，或两者的结合：(5)空间限制；(6)工作条件。
1、热双金属牌号和规格的确定(1)根据使用温度，确定热双金属的温度类型：高温型、中温型；(2)根据动作空间、动作位移、电流等级、脱扣力等因素通过计算确定热双金属牌号、规格、形状。
高灵敏型低电阻(大安培)直条型中灵敏型中电阻(中安培)螺旋形低灵敏型高电阻(小安培)异形(3)根据计算的结果装机确认a.根据便用温度选择热双金属类型使用温度是热双金属动作的温度范围。
使用温度和使用温度上限最好在热双金属的线性温度范围内，这时双金属片具有恒定的和最大的灵敏度，可以保证热双金属元件的动作线性。
当使用温度超过了热双金属的可用(有效)温度范围时，热双金属元件将产生残余变形，导致工作特性发生变化。
b．计算位移和力，确定牌号和规格先约定双金属片的温曲率F，弹性模量E，长度L，宽度b，厚度d，弯曲位移S，热力F，温升差值△T选择相同规格，不同牌号的双金属片，计算位移S和热力F。
