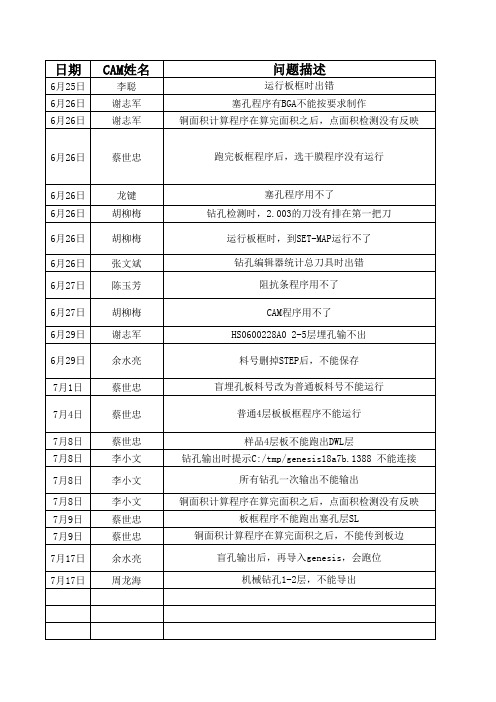

日期异常描述处理方式cam姓名6月29日多了一个drl1保存时不能保存资料在genesis中删掉此层或在后台去删掉日期问题描述处理方式张文斌钻孔编辑器统计总刀具时出错因为有字麦所以输不出来改进程序余水亮盲埋孔板料号改为普通板料号不能运行要把盲埋孔设置清除后才可以运行铜面积计算程序在算完面积之后点面积检测没有反映个人把料号输错程序没有问题铜面积计算程序在算完面积之后不能传到板边余水亮cam姓名6月25日set的0点没有定在左下角程序也没有更新6月26日塞孔程序有bga不能按要求制作bga属性要定在线路pad上而不是钻孔上6月26日软件问题关闭genesis再开启就可以了6月26日把1921681231pescriptssl程序下的slganmocsh文件放到d
龙键 胡柳梅 胡柳梅 张文斌 陈玉芳 胡柳梅 谢志军 余水亮 蔡世忠 蔡世忠 蔡世忠 李小文 李小文 李小文 蔡世忠 蔡世忠 余水亮 周龙海
塞孔程序用不了 钻孔检测时，2.003的刀没有排在第一把刀 运行板框时，到SET-MAP运行不了 钻孔编辑器统计总刀具时出错 阻抗条程序用不了 CAM程序用不了 HS0600228A0 2-5层埋孔输不出 料号删掉STEP后，不能保存 盲埋孔板料号改为普通板料号不能运行 普通4层板板框程序不能运行 样品4层板不能跑出DWL层 钻孔输出时提示C:/tmp/genesis18a7b.1388 不能连接 所有钻孔一次输出不能输出 铜面积计算程序在算完面积之后，点面积检测没有反映 板框程序不能跑出塞孔层SL 铜面积计算程序在算完面积之后，不能传到板边 盲孔输出后，再导入genesis，会跑位 机械钻6月26日 6月26日
CAM姓名
李聪 谢志军 谢志军
问题描述
运行板框时出错 塞孔程序有BGA不能按要求制作 铜面积计算程序在算完面积之后，点面积检测没有反映
龙键 胡柳梅 胡柳梅 张文斌 陈玉芳 胡柳梅 谢志军 余水亮 蔡世忠 蔡世忠 蔡世忠 李小文 李小文 李小文 蔡世忠 蔡世忠 余水亮 周龙海
塞孔程序用不了 钻孔检测时，2.003的刀没有排在第一把刀 运行板框时，到SET-MAP运行不了 钻孔编辑器统计总刀具时出错 阻抗条程序用不了 CAM程序用不了 HS0600228A0 2-5层埋孔输不出 料号删掉STEP后，不能保存 盲埋孔板料号改为普通板料号不能运行 普通4层板板框程序不能运行 样品4层板不能跑出DWL层 钻孔输出时提示C:/tmp/genesis18a7b.1388 不能连接 所有钻孔一次输出不能输出 铜面积计算程序在算完面积之后，点面积检测没有反映 板框程序不能跑出塞孔层SL 铜面积计算程序在算完面积之后，不能传到板边 盲孔输出后，再导入genesis，会跑位 机械钻6月26日 6月26日
CAM姓名
李聪 谢志军 谢志军
问题描述
运行板框时出错 塞孔程序有BGA不能按要求制作 铜面积计算程序在算完面积之后，点面积检测没有反映
cognos错误整理

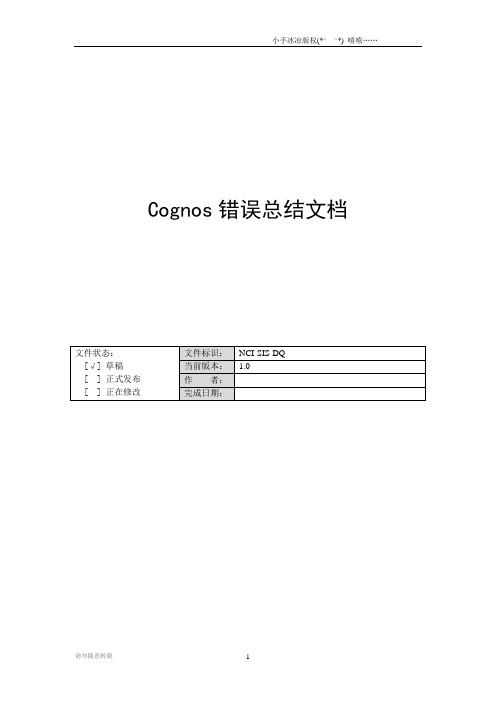

Cognos错误总结文档文档信息版本记录Cognos问题1、UDA-SQL-0458问题描述：UDA-SQL-0458 PREPARE failed because the query requires local processing of the data. The option to allow local processing has not been enabled. UDA-SQL-0580 The use of call statements as derived tables is not supported by the database and requires local processing of the data. RSV-SRV-0042解决办法：open your FM model, select the data source, check properties, Query Processing should be "Limited Local"2、jre冲突问题描述：解决办法：把\cognos\c8\bin\jre\1.4.2\lib\ext \bcprov-jdk13-125.jar这个文件拷贝到java_home的jdk下的jre目录下的\lib\ext目录3、ANS-MES-0005错误问题描述：解决办法：这个问题最终也没得到更好根据一直以来的总结：主要分析可能原因和相应的解决办法，但是有的人用这种办法好用，但我们的客户还是没好用，现写下来做参考。
1、原因是对报表快速的进行拖拽、点击，移动等操作时，有可能会发生这类错误（我自己猜想，这个可能是因为当前的这张报表比较大，cognos的BS报表程序反应不过来，程序内部出现了异常，这个好像是cognos analysis studio自身的BUG。
）当出现这类错误时，不管后面进行何种操作都会报错，关掉后重新打开就不会报错了。
GENESIS软体异常与解决方案汇总
GENESIS软体异常与解决方案汇总
1.调取原稿时出现粉红色或其他异常,处理方案为:○1在调入资料的窗口下面点击Configuration.○2点击Configuration後會出現一個對話框,找到Parameter,在其下面一行输入*Poly*後回车.○3回车後會出現8行文件如下:iol_274x_ill_polygon; iol_enable_ill_polygon;
iol_fix_ill_polygon;;iol_gbr_polygon_break;
iol_hpgl_close_edge; out_274x_poly_max_edges
out_atp_d02_after_poly;; out_sqr_diag_line
我們只須修改前三個紅色的选项，將其後的參數改為YES,再点击读入便可．如还不行，则修改第四行參數，将２修改为１便ＯＫ了. 待資料正常读入後,必须將參數改為原參數.
2.有時在處理資料時,屏幕顏色會突然變色,無法正常工作, 处理方案为:○1退出此窗口,另開一個窗口重新進入便可以了;○2如第一點不可以解決的話,則點击Exit, 退出整個桌面, 重新登陆;○3如第一,二點都不可行,則修改系統顏色配置(Colour文件)
3.机器使用一定时间,运行速度会变慢下来,则关闭所有的
窗口, 删除TMP与LOG文件下的资料.
4.关于正反排版的料号传AOI资料的注意事项与上述第一
点的详细处理方法在TOOL里均有资料.
5.有時A/W房不能正常光繪文件,如查看網絡是通的,則有可
能是修改了Configuration里的Spool文件,則只要把其参数修改為”1”,便可以了.如不行,則通知奥宝工程师來解決. 6.。
genesis2024软件入门教程
genesis2024 软件入门教程
contents
目录
• genesis2024软件概述 • 安装与配置genesis2024软件 • genesis2024软件基本操作 • 数据分析与处理功能详解 • 自动化流程设计与实现 • genesis2024软件高级应用 • genesis2024软件常见问题解决方案
数据丢失或损坏
及时备份重要数据，尝试使用软件自带的修 复工具进行修复。
升级维护策略及建议
定期更新软件版本
关注官方发布的更新信息，及时下载并安装最新版本，以 获取更好的使用体验和功能支持。
01
做好数据备份工作
在升级前务必备份重要数据，以防升级 过程中出现意外情况导致数据丢失。
02
03
遇到问题及时求助
编写完善的错误处理机制，记录关键操作日 志，便于问题追踪和排查。
定时任务设置与执行监控
监控脚本执行状态
通过日志分析、系统通知等方式，实时监控脚本执行状态，确保 任务顺利完成。
异常处理与重试机制
针对可能出现的异常情况，设计相应的处理策略，如重试、跳过 或发送警报。
任务执行统计与报告
定期生成任务执行统计报告，帮助用户了解任务执行情况和性能 表现。
机器学习
集成多种机器学习算法，如 线性回归、逻辑回归、决策 树等，可用于预测和分类等 任务。
数据挖掘
支持关联规则挖掘、聚类分 析等数据挖掘方法，帮助用 户发现数据中的潜在规律和 关联。
可视化分析工具
提供直观易用的可视化分析 工具，如数据透视表、热力 图等，方便用户进行高级数 据分析练与优化
用户可以通过genesis2024软件对模型进行训练，并使用交叉验证、网格搜索等方法对 模型参数进行优化，提高模型的预测精度。
contents
目录
• genesis2024软件概述 • 安装与配置genesis2024软件 • genesis2024软件基本操作 • 数据分析与处理功能详解 • 自动化流程设计与实现 • genesis2024软件高级应用 • genesis2024软件常见问题解决方案
数据丢失或损坏
及时备份重要数据，尝试使用软件自带的修 复工具进行修复。
升级维护策略及建议
定期更新软件版本
关注官方发布的更新信息，及时下载并安装最新版本，以 获取更好的使用体验和功能支持。
01
做好数据备份工作
在升级前务必备份重要数据，以防升级 过程中出现意外情况导致数据丢失。
02
03
遇到问题及时求助
编写完善的错误处理机制，记录关键操作日 志，便于问题追踪和排查。
定时任务设置与执行监控
监控脚本执行状态
通过日志分析、系统通知等方式，实时监控脚本执行状态，确保 任务顺利完成。
异常处理与重试机制
针对可能出现的异常情况，设计相应的处理策略，如重试、跳过 或发送警报。
任务执行统计与报告
定期生成任务执行统计报告，帮助用户了解任务执行情况和性能 表现。
机器学习
集成多种机器学习算法，如 线性回归、逻辑回归、决策 树等，可用于预测和分类等 任务。
数据挖掘
支持关联规则挖掘、聚类分 析等数据挖掘方法，帮助用 户发现数据中的潜在规律和 关联。
可视化分析工具
提供直观易用的可视化分析 工具，如数据透视表、热力 图等，方便用户进行高级数 据分析练与优化
用户可以通过genesis2024软件对模型进行训练，并使用交叉验证、网格搜索等方法对 模型参数进行优化，提高模型的预测精度。
genesis解Gerber文件疑难D码分析总结
Gerber File疑难D码分析总结Gerber文件分为两种1.是gerber 274 d格式,全称RS-274-D format；2.另外一种是RS-274-X format；这两种有什么区别呢?最简单的区别就是274d格式，它的d码类型和数据没有在一个文件中，它有一个单独的文件用来放置d码类型，这是前期的gerber格式。
后来由于人们嫌麻烦，所以产生了274x 格式，咱们需要建立模板的那种，就是274d格式，那么274X也存在问题，那该如何处理，274x一般不会出现问题的。
因为274x是后来出的标准，目前大部分电子软件对于274x基本上都一样。
如果真的出现了274x有问题，我还没有遇到过，那么很简单，把274x的文件分成两部分：一个文件是d码表，另一个是数据。
为什么现在大多数的GERBER资料掉进去的时候都必须要先建立模板？原因很简单，当初gerber公司对于274d格式没有什么强制性标准。
所以不同的电子设计厂家按照自己的理解进行输出d码表格，所以每种软件输出的d码表格，格式是不一样的，genesis内部已经建立了好多这种格式的模板，但是它仍然无法全部囊裹，所以它引入了开放式的，让我们自己建立d吗模板。
什么是d码表？什么是d码数据？d码表里边的内容就是d吗的代号以及d码的形状，还有大小gerber数据里边只有控制命令和坐标INPUT-UNITS INCHESWHEEL 1LINE 1 D145LINE 3 D142LINE 4 D138LINE 5 D141LINE 5.91 D151LINE 5.98 D134LINE 6 D131LINE 7 D143LINE 7.5 D148这就是一个d码表G54D131*G01X2236910Y1288300D02*G01X2238790D01*G01X2237850D02*G01Y1282000D01*G01X2236910D02*G01X2238790D01*G01X2242975Y1282735D02*这是一个gerber数据，拿到一个gerber文件咱们到底要分析什么？1、首先要分析文件是作什么用的？哪个文件是d码表，哪个是d码数据除了gerber数据，我还要讲一下另外的一个，钻孔数据。
Genesis启动和登入系统
资料读入每种CAM软件读资料时都不能保证把客户原始资料文件按其本来内容无论什么情况下都能百分之百识别过来,虽然GENESIS比其他CAM软件识别的文件格式种类多,而且也是自动识别,但是它同样存在以下几个问题：搞错补零方式；小数点位置读错；单位读错；不能识别某些不规则的D码。
当然错误是少数的，一般情况下都能正确读入资料。
一般流程登入→建工作料号→调入客户原始资料→自动识别→检查并修正错误→转换操作详解一、登入二、建立工作料号1，File|Create后，弹出下图：2，在Entity name后输入：料号名字(一般跟厂里料号一致)3，双击Datebase后选择数据资料库4，点OK完成，即可看到所建料号料号名：各厂都有自己的约定命名规则，但一般都应把以下信息表示进去：属于几层板？板的特征：比如喷锡、金手指等样板还是生产板？板的编号MI版本等等信息Entity[`entiti] n.实体;组织,机构输入你的用户名您的登陆密码关闭料号删除料号料号改名选中料号→File→Rename在弹出窗口中输入旧料号名和新料号名即可三、调入客户原始资料1，双击所建料号名，再双击调出Input窗口(如下)资料来源与目的地控制状态查询及修改表列功能控制开关功能键D码榨取2，单击Path选择要读的文件的路径(系统会根据你指定的路径自动搜索相关资料文件读入)三、自动识别单击Identify，让系统自动识别读入的资料文件(Identify[ai`dentifai] vt.识别)四、检查并修正错误1，Genesis系统在读入过程中要处理的对象大概可分为以下几种：Gerber文件；钻孔文件；D码文件；(其他文件都不用管，区分这三种文件我们可以从上图中文件格式入手，三者对应Format分别为Gerber或Gerber274X；Excellon2：Wheel。
) 指定Wheel 指定Wheel规则以文件头选Wheel规则D码榨取单位指定单位合并資料來源路徑可指到目錄或檔案料號目錄名稱不輸入之檔案名稱實體資料名稱(轉 image 檔時不需要)格式單位及參數分析執行轉換執行轉換複製或搬移資料至Input 目錄/genesis/fw/jobs/job1/input/…exclude[iks`klu:d] vt.拒绝(排除) extract [iks`trækt] vt.提取,解压translate [træns`leit] vt.翻译(转化) merge [m∂:dЗ] vt.合并Gerber 文件是一定有的，但一般分274D(格式名为Gerber)和274X(格式名为Gerber274X)两种，两者区别在于274X 的Gerber 文件自身包含了D 码文件：钻孔文件有时没有(这种的在输入过程暂时不管，在后面通过分孔图能转出来)，有的即使有也太多有错；D 码出错也是经常的；下面分别给予说明：2，如何在输入过程中处理Gerber 文件一般通过右键菜单的View Graphic (按住右键不松再移动光标)查看该文件对应的图象 是否正确，如果对应图象显示不正确，则从以下几方面着手修正：A. 通过右键菜单的View Ascii 查看该文件的原始代码选择原始文件名 文件格式 参数(省零方式,单位,数位,wheel) 指定层名 (Create Wheel) 查看图象 查看原始代码 查看二进制代码 文本编辑器 参数 报告 程式 全选 全不选 筛选 自定D 码D 码学习器右击该文件由原始代码我们可以知道该Gerber文件以下信息：①数位是几位(以最多位数的为标准)?②单位③补零方式例、假设查得原始代码如下G54D110*G01X1001500Y954500D02*G01X1004500D01*G01X1003000D02*我们可以得出两个字母之间最多有七位那么有可能小数位前是两位或三位也就是说数位可能2：5制或是3：4制；(甚少是1：6、6：1、5：2或4：3)确定了小数点位置后，就知道了实际大小由实际大小我们也可以猜到该文件采用了什么单位；零加在后面了就说明是后补零方式(补零和省零是不同的意思，注意一字之差)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Genesis常见错误及其解决方法
1、Illegal symbol dimensions为symbol的size小于1mil
2、L ayer order is illegal for flipping
Circuit and solder board layers do not compose continuous group
为阴阳排版时，board层之间有misc属性的层或document层，导致无法执行
3、Step to be flipped contains other steps
Only step which does not contain other steps can be flipped
不能对已有阴阳拼板的step，再作阴阳（即set已经阴阳拼了，panel不能再作阴阳）
4、Dependent step error
included steps are out of date
为修改edit后，没有对edit+flip作update处理，
9.0及以上版本建议将系统参数edt_update_dependent_step设为
3，自动执行update
5、Found SIP after round.
See Layer notes.（output file can be used）
有相交多边形错误，位置详见Layer->notes
解决方法：做surface分析，找到问题surface，填充成line后再表面化。
（优化surface）
6、Date error in input 274x file
Polygon split –see configuration parameter iol_gbr_polygon-break.
铜皮有问题，更改参数iol_gbr_polygon-break.=1
（input完后一定要进行surface检查，分析出问题surface，然后进行优化，切记！）
7、Illegal entity name
Script ended with error:iol_info_264005-Illegal entity
name
名字错误，也可以理解为路径错误（我使用过程中首次发生在
panel脚本不能在高版本gen运行，可找到其对应文件进行更
改）
9、GBR无D码，可导入350打散后再导进genesis
10、关于GBR导入genesis无法对齐的情况：打开
CAM350 file->import->gerber data....然后选下面的*。
*选中所有文件，导进去。
再输出来再用G读进去就是对好的了。
11、当你使用这个拉线命令无法精确移线时，你的矩形框内至
少有一条不是直线，变成直线就好了！
12、genesis导不出资料通常是因为：1、有相交多边形；2、有小于
1mil的symbol；3、超出范围；4、Arc太小(这种出现在导不出
CAD单件图或导出是不完整图形时)
13、当你用网络选无法像图中这样选中整条网络的物件时，或者，明
明与原稿一致，网络分析却开路时，你可将GKO关掉。
原因是gko属性是开，且gko外形线太粗，以至于线路层板边的东西会被识别为锣掉，所以关掉GKO即可。
14、当genesis导不进铜皮有问题的GBR资料时：可更改以下参数：iol_274x_ill_polygon=yes
iol_gbr_polygon_break=1
iol_fix_ill_ polygon=yes。
