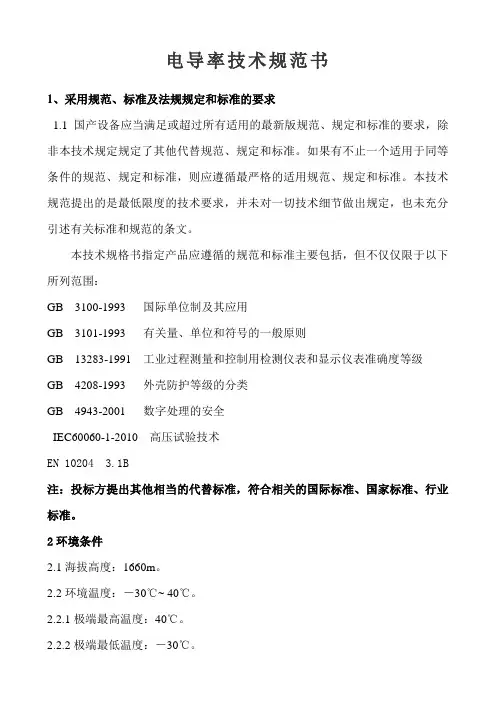

电导率技术规范书
1、采用规范、标准及法规规定和标准的要求
1.1国产设备应当满足或超过所有适用的最新版规范、规定和标准的要求，除非本技术规定规定了其他代替规范、规定和标准。
如果有不止一个适用于同等条件的规范、规定和标准，则应遵循最严格的适用规范、规定和标准。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
本技术规格书指定产品应遵循的规范和标准主要包括，但不仅仅限于以下所列范围：
GB 3100-1993 国际单位制及其应用
GB 3101-1993 有关量、单位和符号的一般原则
GB 13283-1991 工业过程测量和控制用检测仪表和显示仪表准确度等级
GB 4208-1993 外壳防护等级的分类
GB 4943-2001 数字处理的安全
IEC60060-1-2010 高压试验技术
EN 10204 3.1B
注：投标方提出其他相当的代替标准，符合相关的国际标准、国家标准、行业标准。
2环境条件
2.1海拔高度：1660m。
2.2环境温度：－30℃~ 40℃。
2.2.1极端最高温度：40℃。
2.2.2极端最低温度：－30℃。
2.3年平均相对湿度40％。
3技术文件
3.1投标人必须按照招标人提供的用于本次设备招标的《仪表选型数据表》进行仪表选型报价。
《电导率数据表》见附表。
3.2招标仪表设备品牌要求：
3.2.1电导率品牌选用梅特勒-托利多、GF、
3.3电导率主要技术参数及要求：
3.3.1传感器：
电极材料：钛
温度补偿：内置温度传感器
传感器直径：根据《电导率数据表》选择
插入深度：根据《电导率数据表》选择
过程连接：根据《电导率数据表》选择
定义电导常数：根据《电导率数据表》选择
电导常数精度：＜±1%
系统精度：＜±3%
接液部位金属：钛
3.3.2配套二次仪表：
面板尺寸：由厂家确定
面板材质：由厂家确定
壳体：由厂家确定
显示： LED液晶显示器
保护等级：面板部分符合IP65
电源：220VAC或24VDC
环境温度：-10ºC ～ +45ºC
输出信号：4-20mADC
电气接口尺寸：1/2NPT
3.4招标仪表设备必须附带标示牌，标识牌应符合以下要求：
3.4.1仪表标识牌应选用不锈钢材质制作。
3.4.2标识牌应准确标注仪表设计位号及仪表描述。
3.5.3标识牌应可靠挂装或用螺丝压装在仪表上。
3.4.4标识牌上标注的仪表信息必须能能够长久保存。
3.5仪表铭牌要求：
3.5.1仪表铭牌选用不锈钢材质制作。
3.5.2仪表铭牌应准确标注仪表名称、型号规格等规程要求的信息。
3.5.3铭牌上的图形、符号、刻度、标记均为公制单位。
3.5.4仪表铭牌应可靠铆装或用螺丝压装在仪表上。
3.5.5仪表铭牌上标准的仪表信息必须能能够长久保存。
3.6招标仪表设备出厂前必须进行标定，供货时应提供制造厂标定结果证明文件。
3.7招标仪表设备技术要求未要求事项参照《仪表选型数据表》执行，《仪表选型数据表》是招标文件的重要组成部分。
3.8招标仪表设备由供方提供安装说明或安装图。
3.9招标仪表设备供方应提供三份以上中文使用说明书。
4专用工具及附件
4.1投标人应提供安装时必需的专用工具及附件，价款应包括在投标总价中。
4.2招标人提出运行维修时必需的专用工具及附件，列在技术规范专用部分中。
4.3投标人应推荐可能使用的专用工具及附件，列在技术规范专用部分中。
4.4所有专用工具及附件，应是全新的、先进的，且须附完整、详细的使用说明资料。
4.5专用工具及附件应装于专用及附件的包装箱内，注明“专用工具及附件”字样，同主设备一并发运。
5安装、调试、试运行和验收
5.1合同设备的安装、调试，将由招标方根据投标方提供的技术文件和安装使用说明书的规定，在投标方技术人员指导下进行。
5.2完成合同设备安装后，招标方和投标方应检查和确认安装工作，并签署安装工作完成证明书，共两份，双方各执一份。
5.3合同设备试运行和验收，根据本招标文件规定的标准、规程、规范进行。
5.4如果在安装、调试、试运行及质保期内，设备发生异常，设备供需双方应共同分析原因、分清责任，并按合同相关规定执行。
6包装和运输
6.1包装
6.1.1供方必须根据国家标准和需方的实际运输条件,将设备本体和所有零部件采用适合于铁路、公路或水路远途运输的包装箱进行包装好,并将全套安装使用说明书、产品合格证明书、产品拆卸件一览表、装箱单、标识牌以及备品备件一览表等应包装好，防止受潮。
6.1.2易碎件应单独包装,并且所有安装孔应密封。
包装箱上应标上“向上”、“小心搬运”等字样。
6.1.3大件和重件需在运输文件中附上重量，并提供起吊说明，包装箱上应有起吊标志。
6.1.4所需的备品备件及专用工具, 在箱上注明"专用工具及备件"，以与仪表设备相区别；并标明"防尘"、"防潮"、"防止损坏"、"易碎"、"向上"、"勿倒立"等字样，同主设备一并发运。
6.1.5包装箱应连续编号，不能有重号。
包装箱面上供方应按下述内容写上不褪色的醒目标签：a）合同号。
b）目的地名称。
c）收货人及代号。
d）设备名称。
e）箱号。
f）毛重与净重。
g）在设备的包装箱外面应标上“重心”、“起吊点”、“小心搬运”、“正面向上”、“防止受潮”、“勿倒”、“勿倾斜”、“防火”等字样。
6.2运输
6.2.1仪表设备结构应在经过正常的铁路、公路及水路运输后内部结构相互位置不变、紧固件不松动。
6.2.2成套拆卸的组件和零件的包装应保证经过运输、储存直至安装前不损伤和不受潮。
6.2.3成套拆卸的大组件运输时可不装箱，但应保证不受损伤，在整个运输与储存过程中不得进水和受潮。
6.2.4在设备启运时，供方应以最快捷的方式通知需方以下内容：a）设备名称；b）件数、件号、重量；c）合同号；d）货运单号；e）达到地点；f）设备发出日期。
6.2.5从厂方发货至需方收到期间,设备应完好无损。
凡因包装不良所造成一切损失应由厂方自负。
7技术服务要求
7.1投标方技术人员代表投标方，完成合同规定有关设备的技术服务，指导、监
督设备的安装、调试和验收试验。
7.2投标方技术人员应对招标方人员详细地解释技术文件、图纸、运行和维护手册、设备特性、分析方法和有关的注意事项等，以及解答和解决招标方在合同范围内提出的技术问题。
7.3投标方技术人员有义务协助招标方在现场对运行和维护的人员进行必要的培训。
