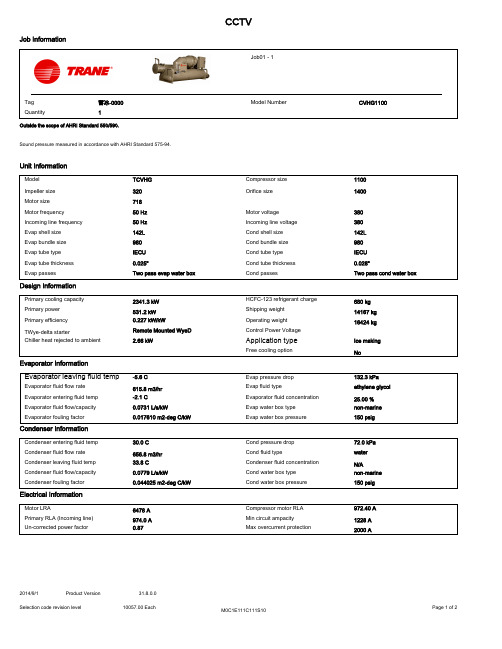

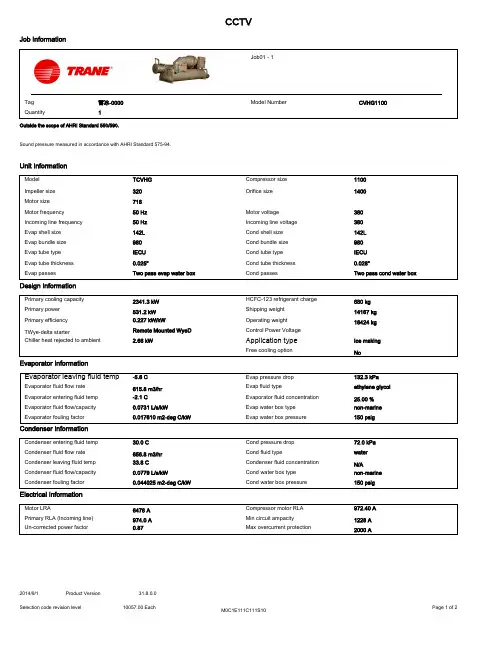

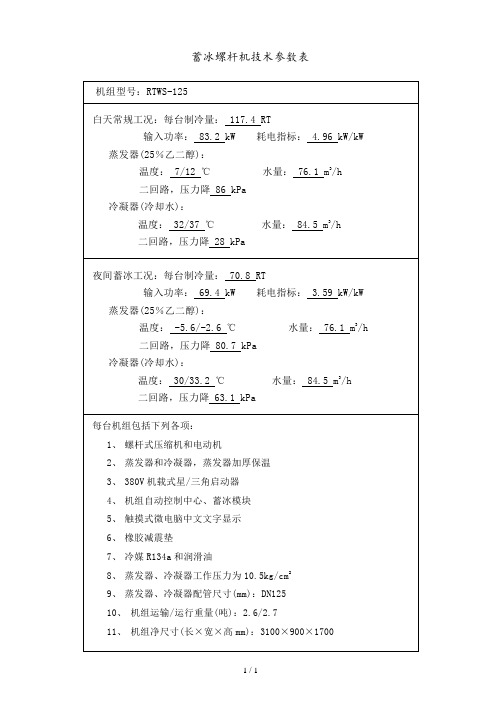

Tag蓄冰-0000Model Number CVHG1100Quantity1Outside the scope of AHRI Standard 550/590.Sound pressure measured in accordance with AHRI Standard 575-94.Unit InformationModel Compressor size1100TCVHGImpeller size320Orifice size1400Motor size718Motor frequency50 Hz Motor voltage380Incoming line frequency50 Hz Incoming line voltage380Evap shell size142L Cond shell size142LEvap bundle size980Cond bundle size980Evap tube type IECU Cond tube type IECUEvap tube thickness0.025"Cond tube thickness0.028"Evap passes Two pass evap water box Cond passes Two pass cond water box2341.3 kW680 kgDesign InformationPrimary cooling capacity HCFC-123 refrigerant charge531.2 kW14167 kgShipping weightPrimary power16424 kgPrimary efficiency0.227 kW/kW Operating weightTWye-delta starter Control Power VoltageRemote Mounted WyeDChiller heat rejected to ambient 2.66 kW Application type Ice makingFree cooling option NoEvaporator InformationEvaporator leaving fluid temp-5.6 C Evap pressure drop132.3 kPa615.8 m3/hrEvaporator fluid flow rate Evap fluid type ethylene glycol25.00 %Evaporator entering fluid temp-2.1 C Evaporator fluid concentrationEvaporator fluid flow/capacity0.0731 L/s/kW Evap water box type non-marineEvaporator fouling factor0.017610 m2-deg C/kW Evap water box pressure150 psig Condenser InformationCondenser entering fluid temp30.0 C Cond pressure drop72.0 kPa656.8 m3/hrCondenser fluid flow rate Cond fluid type waterN/ACondenser leaving fluid temp33.8 C Condenser fluid concentrationCondenser fluid flow/capacity0.0779 L/s/kW Cond water box type non-marineCondenser fouling factor0.044025 m2-deg C/kW Cond water box pressure150 psig6478 A1228 A974.0 A2000 AElectrical InformationMotor LRA Compressor motor RLA972.40 APrimary RLA (Incoming line)Min circuit ampacityUn-corrected power factor0.87Max overcurrent protectionTag 蓄冰-0000Model Number CVHG1100Quantity1Ice Day Mode InformationTons of refrigeration - secondary Secondary power Secondary efficiencySecondary RLAEvaporator InformationEvap leaving fluid temp - secondary Evap fluid flow rate - secondary Evap entering fluid temp - secondaryEvap flow/capacity - secondaryCondenser InformationCond entering fluid temp - secondary Cond fluid flow rate - secondary Cond flow/capacity - secondaryCond leaving fluid temp - secondary。

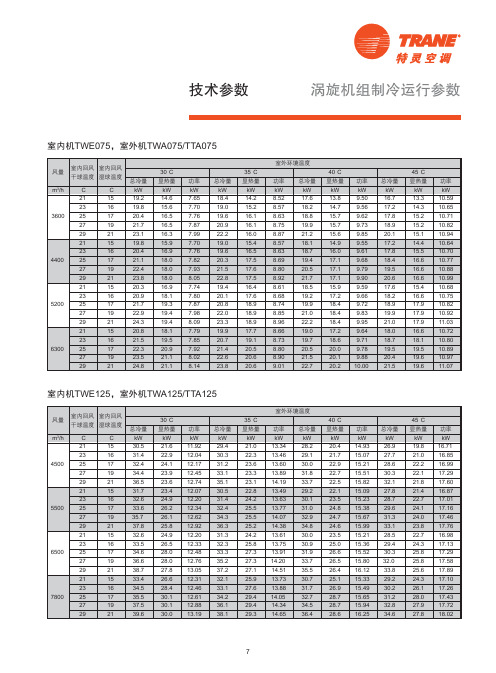

技术参数涡旋机组制冷运行参数室内机TWE075，室外机TWA075/TTA075室内机TWE125，室外机TWA125/TTA125机组外形尺寸图TWE 室内机组尺寸图(mm)TWE075/125TWE150/250卧式吊顶安装型号TWE075TWE125A 13721372B 12071613C 635635D 300503E 607607F 408408P 11471553R 937937T 560560X 1818Y 168168型号TWE075TWE125AC 406406AD 4343AE 10611468AF 7373AG 7373AH 10601468AJ 178178AK 406406型号TWE150TWE250A 17511824B 20192350C 702773D 282447E 14561456F 408408P 19602266R 12191291T 660790W 3042Y 242242型号TWE150TWE250AA 891999AB 71124AC 8778AD 9076AE 891999AF 891999AG 96116AH 18762105AJ 73122AK 457508AN 18762105AP 457508AL 891999AM 9611622.23的过线孔)(((液管—两边均有)注：a,b,c,d—直径22.23的预留孔(4处)(卧式吊装)(()卧式回风立式回风卧式回风立式回风卧式吊顶安装K 354354X 46117W 3030机组外形尺寸图TWE 室内机组装配图及附件尺寸(mm)电加热器型号TWE075TWE125TWE150TWE250A 1213161920262357B 642642708780C 737737889889MWD 室内机组尺寸图(mm)主机注:标注尺寸单位mmMWD 机型只能右手接管型号MWD075MWD120A 398598B 450655C 9701095D 674797E 337399M 465670机组外形尺寸图TWA/TTA室外机组尺寸图(mm)915mm，邻近机组间的最小距离为1830mm。
![[特灵样本]RTWC系列_水冷螺杆式冷水机组(200907)](https://img.taocdn.com/s1/m/c5454bded15abe23482f4dce.png)
Odyssey/Odyssey EVI 风管式分体机组Odyssey TWA/TTA075-250 21~68.8 kWOdyssey EVI TWA080-100 25~30 kW产品特性 Odyssey产品概述Odyssey风管式分体热泵机组是特灵公司产品卓越品质与可靠性能的充分展现，机组初投资和运行维护费用均低于大型冷水机组，且无水系统的腐蚀问题，单台故障不影响整体使用，为用户带来超值的助益!目前已广泛应用于超市、商店、餐厅、娱乐场所和工业厂房等场所，在全国已有众多知名用户，如中央电视台、北京国贸、易初莲花超市、肯德基快餐厅等。
产品特性产品齐全◆ 单机容量从21~68.8kW，规格齐全；◆ 单冷、单冷＋辅热、热泵、热泵＋辅热四种机组型式；◆ 一拖一和一拖二系统；◆ MWD、TWE两种型式室内机组；节约投资◆ 风冷管道式空气系统无水系统及其各种配套设备，因而大大降低了设备成本及安装费用；高效节能◆ 室外机组采用高效涡旋压缩机，并配以U型亲水铝箔—内螺纹铜管换热器，机组效率高；◆ 部分机组采用双回路设计，室外风扇相互独立，部分负荷可自动卸载，节省运行费用；运行宁静◆ 内机采用高效低噪风机，内壁粘贴吸音保温材料；◆ 外机采用涡旋压缩机，振动小，噪音低；能力强劲◆ 可在超低环境温度下正常制热，严寒的冬季为您带来春天般的温暖；◆ 寒冷地区可选配辅助电加热器，效率高，寿命长；健康舒适◆ 可引入室外清新空气，提高室内空气品质；◆ 特有的大风量小温差设计，用户感觉更为舒适；安装方便◆ 系统方便扩展，适合分阶段投入使用的楼宇；◆ 内机可吊装，也可落地明装，外机可安装于屋顶或地面，无需专门机房。
经久耐用◆ 全系列机组均通过中国国家检测中心测试；◆ 所有板材均为镀锌钢板，面板经过静电喷塑工艺，防腐蚀性强；◆ 机组为全空气系统，因此不存在水系统中水的腐蚀问题。
保护齐全◆ 压缩机高压保护；◆ 压缩机低压保护；◆ 压缩机过载保护；◆ 压缩机协调工作功能；◆ 压缩机再启动保护及分别启动延时；◆ 制冷模式下室内盘管结冰保护；◆ 制热模式下室内盘管过热保护。
特灵机组培训资料RTWD水冷螺杆机结构与工作原理介绍RTWD 产品总览•产品范围–总体概况–60-480 Tons–GP2 压缩机–壳管式冷凝器–降膜式蒸发器–双回路–50/60 Hz–CH530控制–生产产地: Pueblo, Taicang, Charmes–RTWD机组是在特灵全球平台上花了4年的时间打造出来的精品–仅仅机组的测试都用了一年多, 测试点覆盖了整个运行范围,确保在选型程序中的各种工况下都能稳定运行.产品特点和优势：•采用环保的R134a 冷媒•蒸发器侧最低处水温度-12℃，可以满足工艺冷却需求•作水/地源热泵和热回收运用时，冷凝器侧最高出水温度为60℃•采用CH530 控制器，中文操作界面，支持一次泵变流量应用•降膜式蒸发器设计，更少的冷媒充注和更迅捷的回油，同时蒸发器侧最大可承受最大每分钟30%流量变化•电子膨胀阀调节冷媒流量，调节更精确，尤其在部分负荷下•Modbus、BACnet、LonTalk 接口选项，可更方便接入上层BA 系统•50Hz RTWD220HE,250HE.200PE 获得AHRI 认证证书机组布局•单开门的宽度•标准化的结构，–回路1和回路2部件通用•机组布局以达到最小的噪音•现场安装RTWD机组结构介绍•GP-2 压缩机–为R-134a 优化的压缩机•双冷媒回路•降低噪音•增加效率–ASHRAE 90.1•最低卸载至;–15%•强化的油保护系统–气泵回油•视镜RTWD 特性•带自适应控制的CH530控制器•R-134a 和Poe 油•改进的冷凝器设计–改善的过冷设计–逆流–冷凝器水阀选项 反转诊断–可以热回收•降膜式蒸发器–强化的启动保护–变流量补偿RTWD –型号列表RTWD –起吊•顶部起吊–管板上四个起吊点–使用吊具–使用安全链保证吸气段避免起吊过程中受到损害RTWD –起吊•底座叉车起吊选项.RTWD –维修空间•回水侧–需要更换和清洗铜管的空间.–每个型号的机组特定的空间可在手册中查询.•控制面板侧–NEC要求最小空间为36”–如果控制面板面对接地设备或者带电部件，需要空间更大.•压缩机侧–建议36”.–能够接触到压缩机和制冷器下方的部件•机组顶部–建议36”–能够接触到压缩机接线盒、阀门以及在油分离器和排出管线顶部的传感器传感器RTWD 机械结构•吸气管路–钢管和法兰连接–蒸发器标配维修蝶阀–吸气压力传感器RTWD 机械结构•排气管路–铜管连接–压缩机自带角阀–排气温度传感器–油分上安装排气压力传感器–引导避免压缩机液击RTWD –机械结构•液体管路–铜管连接–安装在过冷器排放口的维修阀–可更换的核心液体冷媒过滤器–电子膨胀阀安装视镜RTWD –噪音•噪音等级–ARI 575 声压级–空旷的环境(无反射)–60 Hz机组: ≤83 Dba; 50 Hz机组: ≤80 Dba 有100%, 75%, 50%, And 25% ARI 负荷下的噪音数据–在ARI 100%负荷, 60 Hz机组: 74 –81 Dba, 50 Hz 机组: 72 –79 Dba–声压级噪音值低压和高压压缩机噪音一样–现场的声压级因为周围的反射会有不同RTWD –噪音•RTWD 机组降噪选项包•降噪选项包包含如下部件：–压缩机消声罩(外置塑料盒)–包裹排气管路–包裹油分–包裹油分到冷凝器的管路–包裹吸气管路•噪音处理效果–两个回路平均降低6dBA •降噪选项包的安装–工厂和现场安装均可RTWD –减震•冷媒管路配重–排气–吸气–油分到冷凝器•用于协调由结构性共振引起的线性振动•不是全部的管路都增加配重•运行的机组不能拿下配重0.5”•根据管路的不通，每个配重大概2~3lbs， 1.5”RTWD-冷媒系统1. 压缩机2. 高压切断开关3. 压缩机排气温度传感器4. 冷凝压力传感器5. 加/卸载电磁阀6. 油分离器7. 油箱加热器8. 油位光感器9. 油冷却器（选项）10/11. 冷凝器12/13. 冷媒过滤器14/15. 冷凝器进/出水温度传感器17/18. 蒸发器19/20. 电子膨胀阀21/22. 油位传感器23. 气泵24/25. 蒸发器进/出水温度传感器27/28. 气泵排/注油电磁阀29. 吸气压力传感器30. 油压传感器RTWD 压缩机GP 2 CHHPCHHP Component IDGP2 –压缩机大小•Major Sizes (2) Frame –120 Ton N–85 Ton M–60 Ton L–40 Ton K–最大的电机及最长的转子框架尺寸可调节•Minor Sizes (1)–100 Ton–70 Ton–50 Ton–35 Ton–更小的电机/铸件改变GP-2 压缩机结构GP2-一对螺杆• 5 x 6转子齿数比–阳转子5–阴转子6•降低噪音•为R-134a优化–更大的螺杆–5x6 转子结构能有跟大的冷媒容量GP2 –压缩机轴承•GP2 轴承分布–吸气末端– 2 个滚动体轴承每个转子各1个–2200psi加压–排气末端– 2 个滚动体每个转子各1个2200psi加压– 3 滚珠轴承阴转子上1个阳转子上2个GP2 -Rotor HousingHPC 口Oil Charging Port 加油口Heater well 加热器孔Intermediate oil pressure port 中级油压孔Female Unload 阴极卸载Oil inlet 进油管Male loader 阳极加载Male unloader 阳极卸载Main Components 主要部件Main ComponentsSlide Valve 滑动阀Suction 吸气Discharge排气Bypass旁路Vent to Suction吸气口Oil Pressure油压OilFEMALEBypass旁路Vent to SuctionMain Components主要部件Loading and Unloading加载和卸载GP2 –加载/卸载特性•压缩机启动(< = 5秒)–阳侧卸载电磁线圈激活–阴步进器电磁线圈断开–压缩机容量< 40%•要求更大的容量(没有时间限制; 根据负情况)–阴步进器电磁线圈激活–压缩机容量~60%•继续要求增大容量–阳滑阀负载电磁线圈脉冲–阴步进器电磁线圈继续保持激活–压缩机容量从60%增加到100%•按相反顺序减载容量GP2 –阴步进器•容量从40%增加到60%•第一个加载，最后一个减载GP2 –阴步进器外壳•阴转子装载外壳•制冷剂气体驱动的步进器阀门GP2 –阴步进器电磁线圈装运•三个孔–NO Port: 吸气压力–NC Port: 排气压力–Common Port: 控制阴步进器•当阴电磁线圈断开时，压缩机最大容量为30%•当阴转子电磁线圈被激活时压缩机容量增大至60%GP2 –阴步进器运行阴步进器= 减载阴步进器= 加载GP2 –阳滑动孔•能控制容量在60%和100%之间•运动的活塞沿着转子顶部运动调节到吸气端的蒸汽的量•无弹簧作用在阳孔卸载活塞，所有只有当压缩机运行时，活塞才能运动GP2 –阳侧滑阀120100857060GPGP2 –阳滑动电磁线圈孔•阳滑阀电磁线圈孔–加载电磁线圈–卸载电磁线圈GP2 –热压式过滤器•用于收集生产过程中的杂质•当堵塞时可取出异物•请勿更换GP2 –阳滑动加载$减载电磁线圈•加载电磁线圈•卸载电磁线圈GP2 -阳滑阀运行阳滑阀= 卸载阳滑阀= 部分加载GP2-阳滑阀运行阳滑阀运行= 满负荷加载GP2 –定子转子结合•制造商AO Smith• 2 级-3450 rpm（60Hz）•吸气冷却电机•没有热保护器on M/N•Klixon 保护for K/L吸气入口过滤网•吸气冷却电机•吸气维修阀是可选的，它安装在蒸发器上GP2 –卸载止回阀•在压缩机停机时关闭•防止压缩机倒流•防止停止运转周期制冷剂移动GP2 –高压控制•HPC Cutout 270 ±5 psig•单极双抛开关•使用金属丝装连接启动模块中的停止接触•排气温度–200°没有油冷–230°有油冷RTWD –CH530 平衡磨损•代替平衡单一的启动时间与启动次数•Trane专利•综合考虑压缩机的启动时间与启动次数•10 x 启动次数+ 运行时间–低的= 首先启动–高的= 首先关闭RTWD油分配蒸发器冷凝器客户培训GP2 –完整的油截止阀•压力驱动•防止关机时，油灌满转子•防止油灌满增加的压缩机中空闲的压缩机•阀门上油o型圈–带沟槽的–更简单的安装GP2 -完整的油截止阀•过滤芯在油控制阀上滑动•过滤器使用o型圈密封。
