最新抗震框架柱实训操作分组作业教学文案

框架柱施工方案一、前言框架柱是建筑结构中承受垂直荷载的重要构件，其施工质量和效率直接影响到整体建筑工程的质量和进度。

本文将探讨框架柱的施工方案，旨在确保施工过程中安全、高效、质量可控。

二、施工前准备1. 设计方案确认在开始施工前，施工方队需仔细阅读设计方案，了解框架柱的类型、尺寸、配筋要求等相关信息，并与设计单位进行沟通确认，确保施工按设计要求进行。

2. 材料准备采购符合设计要求的框架柱模板、钢筋、混凝土等施工材料，确保材料质量可靠，准备充分。

三、施工工艺1. 模板搭设根据设计要求和施工图纸，搭设框架柱模板，确保模板结构牢固、尺寸准确，模板面应平整光滑，无渗漏现象。

2. 钢筋加工与安装按照设计要求对钢筋进行加工，包括切割、弯曲等，然后将钢筋按照设计要求安装到模板内，并通过验收，确保钢筋位置、数量符合要求。

3. 混凝土浇筑在模板内放置好钢筋后，进行混凝土的浇筑工作。

浇筑前需充分搅拌混凝土，浇筑时采用振捣和均匀浇注的方式，以保证混凝土的密实度和质量。

4. 震实处理浇筑完成后，在混凝土初凝前，对框架柱进行震实处理，以排除混凝土中的气泡和减少搅拌带来的孔洞，提高混凝土密实度。

5. 养护经过震实处理后，对框架柱进行养护，保持水润状态，防止出现干裂和表面龟裂现象，有助于混凝土达到设计标准强度。

四、临时支撑与拆模完成混凝土养护后，进行临时支撑加固，确保框架柱在强度达标前不会发生位移或变形。

待混凝土强度满足要求后，进行模板的拆除工作。

五、质量验收施工完成后，进行框架柱的质量验收，包括尺寸、钢筋数量和位置、混凝土强度等方面的检测，确保框架柱施工符合设计要求。

结语通过本文的介绍和讨论，可以看出框架柱的施工是一个复杂而重要的工序，需要施工人员具备一定的专业知识和技能，才能确保施工质量和安全。

只有经过严格的施工方案执行和质量控制，建筑结构才能更加稳固耐用。

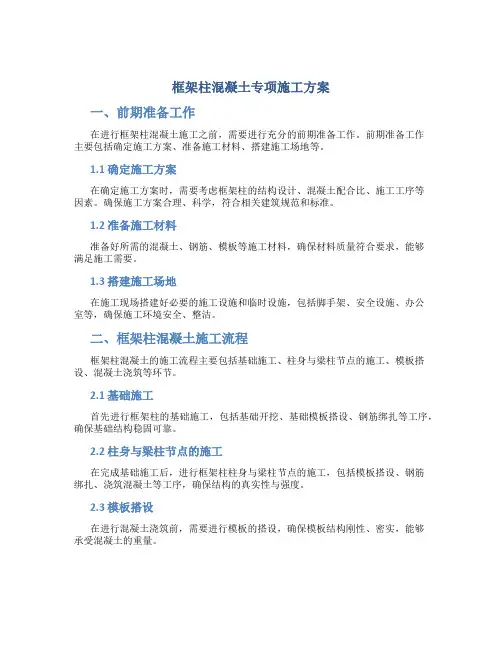

框架柱混凝土专项施工方案一、前期准备工作在进行框架柱混凝土施工之前，需要进行充分的前期准备工作。

前期准备工作主要包括确定施工方案、准备施工材料、搭建施工场地等。

1.1 确定施工方案在确定施工方案时，需要考虑框架柱的结构设计、混凝土配合比、施工工序等因素。

确保施工方案合理、科学，符合相关建筑规范和标准。

1.2 准备施工材料准备好所需的混凝土、钢筋、模板等施工材料，确保材料质量符合要求，能够满足施工需要。

1.3 搭建施工场地在施工现场搭建好必要的施工设施和临时设施，包括脚手架、安全设施、办公室等，确保施工环境安全、整洁。

二、框架柱混凝土施工流程框架柱混凝土的施工流程主要包括基础施工、柱身与梁柱节点的施工、模板搭设、混凝土浇筑等环节。

2.1 基础施工首先进行框架柱的基础施工，包括基础开挖、基础模板搭设、钢筋绑扎等工序，确保基础结构稳固可靠。

2.2 柱身与梁柱节点的施工在完成基础施工后，进行框架柱柱身与梁柱节点的施工，包括模板搭设、钢筋绑扎、浇筑混凝土等工序，确保结构的真实性与强度。

2.3 模板搭设在进行混凝土浇筑前，需要进行模板的搭设，确保模板结构刚性、密实，能够承受混凝土的重量。

2.4 混凝土浇筑最后进行混凝土的浇筑，确保混凝土的配合比准确，浇筑操作规范，混凝土浇筑后的养护工作等。

三、施工质量控制框架柱混凝土施工过程中，需要严格控制施工质量，确保结构的安全可靠。

3.1 施工监理安排专业人员进行施工监理，对施工过程进行全面监控，确保施工符合相关规范和标准。

3.2 质量检测在施工过程中进行质量检测，对混凝土、钢筋等材料进行抽检，确保施工质量符合要求。

3.3 完工验收混凝土框架柱施工完成后，进行完工验收，检测结构的实际性能与质量，确保施工质量达标。

四、施工安全防护在框架柱混凝土施工过程中，要严格遵守施工安全规范，做好安全防护工作。

4.1 安全教育开展安全教育培训，提高施工人员的安全意识，确保施工过程中不发生安全事故。

工程结构抗震课程设计一、课程目标知识目标：1. 理解工程结构抗震的基本原理，掌握抗震设计的基本概念和方法。

2. 学习各类建筑结构的抗震特点，了解不同结构类型的抗震性能。

3. 掌握我国抗震设防标准，了解抗震设防等级的划分。

技能目标：1. 能够运用所学知识，分析建筑结构的抗震需求，提出合理的抗震设计方案。

2. 学会使用相关软件进行工程结构抗震分析，具备一定的抗震设计能力。

3. 能够针对特定工程，编制抗震设计方案，并进行简要的抗震评估。

情感态度价值观目标：1. 培养学生的安全意识，使其认识到工程结构抗震的重要性。

2. 增强学生的团队合作精神，提高沟通协调能力。

3. 激发学生对土木工程事业的热爱，培养其从事相关工作的责任感。

本课程针对高中年级学生，结合学科特点和教学要求，注重理论与实践相结合，旨在提高学生的工程结构抗震设计能力。

课程目标具体、可衡量，以便学生和教师在教学过程中明确预期成果。

通过本课程的学习，学生将掌握工程结构抗震知识，具备实际操作技能，同时培养正确的价值观和安全意识。

为实现课程目标，将分解为具体的学习成果，便于后续教学设计和评估。

二、教学内容1. 抗震原理概述：介绍地震波、地震作用、抗震设防目标等基本概念。

- 教材章节：第一章 地震与抗震基本概念2. 抗震设计方法：讲解静力法、反应谱法、时程分析法等抗震设计方法。

- 教材章节：第二章 抗震设计方法3. 建筑结构类型及抗震特点：分析框架结构、剪力墙结构、筒体结构等不同结构类型的抗震性能。

- 教材章节：第三章 建筑结构类型及抗震特点4. 抗震设防标准与等级：阐述我国抗震设防标准，介绍抗震设防等级的划分及应用。

- 教材章节：第四章 抗震设防标准与等级5. 抗震设计案例分析：选取典型工程案例，分析其抗震设计要点及措施。

- 教材章节：第五章 抗震设计案例分析6. 抗震设计软件应用：学习使用PKPM、ETABS等抗震设计软件，进行工程结构抗震分析。

- 教材章节：第六章 抗震设计软件应用7. 实践操作与团队协作：分组进行抗震设计方案编制，培养学生的实际操作能力和团队协作精神。

框架柱施工方案柱子在建筑施工中起着承重和稳定建筑结构的作用，其施工方案需要保证框架柱的质量和安全。

以下是一个关于框架柱施工方案的参考，以帮助保证施工的顺利进行：一、前期准备1. 安全措施：在施工现场及周围设置围挡，明确施工区域，进行施工现场安全检查，确保没有危险物品和隐患。

2. 材料准备：准备框架柱所需的钢筋、模板、混凝土和相关施工工具。

二、施工过程1. 模板搭设：根据设计图纸上对框架柱的尺寸进行测量，制作适当尺寸的模板。

2. 钢筋加工：根据设计要求，将所需的钢筋进行剪切和折弯加工。

在加工过程中，需要注意保证钢筋的质量和形状的准确性。

3. 钢筋安装：根据设计图纸上的钢筋图纸，对模板内预留的各个钢筋进行焊接或绑扎，确保钢筋的正确固定和间距要求。

4. 模板安装：将预制好的模板安装在柱子的轴线上，并使用支撑和固定材料进行加固。

5. 混凝土浇筑：在进行混凝土浇筑之前，应先进行混凝土的配比，确保其符合设计和施工要求。

然后进行混凝土的搅拌、运输和浇筑。

在混凝土浇筑过程中，需要注意浇筑顺序和速度，以免产生冲击力，影响钢筋和模板的稳定。

6. 确认固定：待混凝土达到一定强度后，进行柱子的脱模和检查，确保混凝土质量良好，没有裂缝和空洞。

同时，对已浇筑的柱子进行定位和固定，以确保其稳定性。

三、施工完成后的处理1. 清理现场：清理施工现场的垃圾、砂浆和其他杂物，保持施工现场的整洁和安全。

2. 检查验收：进行框架柱的质量检查，包括柱子的尺寸、形状、钢筋的固定情况和混凝土的质量等。

如有问题，及时进行修复和整改。

通过以上的施工方案，可以保证框架柱的施工质量和安全性。

然而，在施工过程中还需要严格遵守相关的施工规范和操作规程，确保施工人员的安全和施工质量的合格。

一、交底目的为确保框架柱梁施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行框架柱梁安全技术交底。

二、交底对象1. 施工单位项目负责人、技术负责人、施工员、安全员；2. 施工现场所有参与框架柱梁施工的工人。

三、交底内容1. 施工安全要求（1）施工现场应设立安全警示标志，明确施工区域、危险区域及注意事项。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工现场应设置安全通道，确保人员疏散通道畅通。

2. 框架柱梁施工安全措施（1）施工前，应对施工现场进行全面检查，确保场地平整、排水畅通。

（2）施工过程中，应按照施工图纸和技术规范进行施工，确保施工质量。

（3）柱梁施工前，应先进行测量放线，确保柱梁位置准确。

（4）柱梁钢筋绑扎时，应确保钢筋间距、保护层厚度符合规范要求。

（5）柱梁混凝土浇筑前，应清除模板内杂物，确保模板内干净。

（6）混凝土浇筑过程中，应采用分层浇筑、振捣密实，防止出现蜂窝、麻面等质量问题。

（7）柱梁施工过程中，应加强施工现场管理，确保施工安全。

3. 施工安全注意事项（1）施工人员应严格遵守操作规程，不得擅自改变施工工艺。

（2）施工过程中，不得擅自拆改安全防护设施。

（3）施工现场应定期进行安全检查，发现问题及时整改。

（4）施工人员应相互配合，确保施工安全。

（5）施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。

四、交底要求1. 施工单位应组织相关人员认真学习本交底内容，确保人人知晓。

2. 施工现场应严格执行本交底内容，确保施工安全。

3. 施工单位应定期对施工人员进行安全教育，提高安全意识。

4. 施工单位应建立健全安全管理制度，确保施工安全。

五、交底时间本次框架柱梁安全技术交底时间为XX年XX月XX日。

六、交底人1. 施工单位项目负责人：XXX2. 施工单位技术负责人：XXX3. 施工单位安全员：XXX4. 施工现场负责人：XXX5. 施工现场安全员：XXX请各位认真阅读本交底内容，确保施工安全。

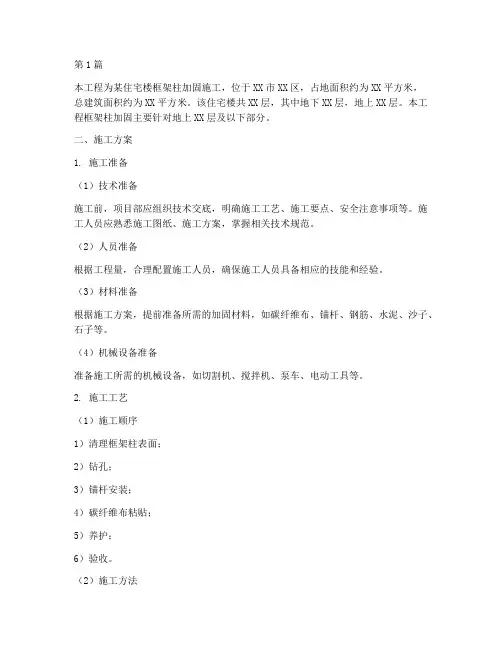

第1篇本工程为某住宅楼框架柱加固施工，位于XX市XX区，占地面积约为XX平方米，总建筑面积约为XX平方米。

该住宅楼共XX层，其中地下XX层，地上XX层。

本工程框架柱加固主要针对地上XX层及以下部分。

二、施工方案1. 施工准备（1）技术准备施工前，项目部应组织技术交底，明确施工工艺、施工要点、安全注意事项等。

施工人员应熟悉施工图纸、施工方案，掌握相关技术规范。

（2）人员准备根据工程量，合理配置施工人员，确保施工人员具备相应的技能和经验。

（3）材料准备根据施工方案，提前准备所需的加固材料，如碳纤维布、锚杆、钢筋、水泥、沙子、石子等。

（4）机械设备准备准备施工所需的机械设备，如切割机、搅拌机、泵车、电动工具等。

2. 施工工艺（1）施工顺序1）清理框架柱表面；2）钻孔；3）锚杆安装；4）碳纤维布粘贴；5）养护；6）验收。

（2）施工方法1）清理框架柱表面：将框架柱表面的油污、锈蚀、松动等清理干净，确保表面平整。

2）钻孔：根据设计要求，在框架柱表面钻孔，孔径和深度应符合设计要求。

3）锚杆安装：将锚杆插入孔中，调整锚杆位置，使其与框架柱表面垂直。

将锚杆固定在框架柱上，确保锚杆受力均匀。

4）碳纤维布粘贴：将碳纤维布裁剪成合适的尺寸，涂刷底漆，待底漆干燥后，将碳纤维布粘贴在框架柱表面。

粘贴过程中，确保碳纤维布平整、无气泡。

5）养护：粘贴完成后，对加固部位进行养护，养护时间根据环境温度、湿度等因素确定。

6）验收：养护结束后，对加固部位进行验收，确保加固效果符合设计要求。

3. 施工质量控制（1）材料质量控制1）锚杆：锚杆应符合国家标准，表面光滑，无锈蚀、裂纹等缺陷。

2）碳纤维布：碳纤维布应符合国家标准，无气泡、裂纹等缺陷。

3）水泥、沙子、石子等：材料应符合国家标准，无杂质、无结块。

（2）施工过程质量控制1）钻孔：钻孔深度、孔径应符合设计要求，孔位偏差应控制在规定范围内。

2）锚杆安装：锚杆应垂直于框架柱表面，锚杆受力均匀。

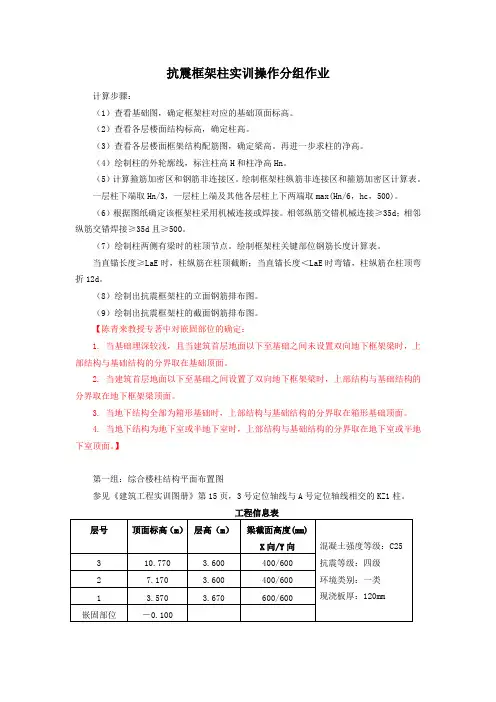

抗震框架柱实训操作分组作业计算步骤：（1）查看基础图，确定框架柱对应的基础顶面标高。

（2）查看各层楼面结构标高，确定柱高。

（3）查看各层楼面框架结构配筋图，确定梁高。

再进一步求柱的净高。

（4）绘制柱的外轮廓线，标注柱高H和柱净高Hn。

（5）计算箍筋加密区和钢筋非连接区。

绘制框架柱纵筋非连接区和箍筋加密区计算表。

一层柱下端取Hn/3，一层柱上端及其他各层柱上下两端取max(Hn/6，hc，500)。

（6）根据图纸确定该框架柱采用机械连接或焊接。

相邻纵筋交错机械连接≥35d；相邻纵筋交错焊接≥35d且≥500。

（7）绘制柱两侧有梁时的柱顶节点。

绘制框架柱关键部位钢筋长度计算表。

当直锚长度≥LaE时，柱纵筋在柱顶截断；当直锚长度＜LaE时弯锚，柱纵筋在柱顶弯折12d。

（8）绘制出抗震框架柱的立面钢筋排布图。

（9）绘制出抗震框架柱的截面钢筋排布图。

【陈青来教授专著中对嵌固部位的确定：1. 当基础埋深较浅，且当建筑首层地面以下至基础之间未设置双向地下框架梁时，上部结构与基础结构的分界取在基础顶面。

2. 当建筑首层地面以下至基础之间设置了双向地下框架梁时，上部结构与基础结构的分界取在地下框架梁顶面。

3. 当地下结构全部为箱形基础时，上部结构与基础结构的分界取在箱形基础顶面。

4. 当地下结构为地下室或半地下室时，上部结构与基础结构的分界取在地下室或半地下室顶面。

】第一组：综合楼柱结构平面布置图参见《建筑工程实训图册》第15页，3号定位轴线与A号定位轴线相交的KZ1柱。

第二组：综合楼柱结构平面布置图参见《建筑工程实训图册》第15页，6号定位轴线与A号定位轴线相交的KZ2柱。

工程信息表第三组：教学楼柱结构平面布置图参见《建筑工程实训图册》第61页，3号定位轴线与B号定位轴线相交的KZ5柱。

工程信息表第四组：教学楼柱结构平面布置图参见《建筑工程实训图册》第61页，9号定位轴线与B号定位轴线相交的KZ9柱。

第五组：教学楼柱结构平面布置图参见《建筑工程实训图册》第61页，15号定位轴线与B号定位轴线相交的KZ6柱。

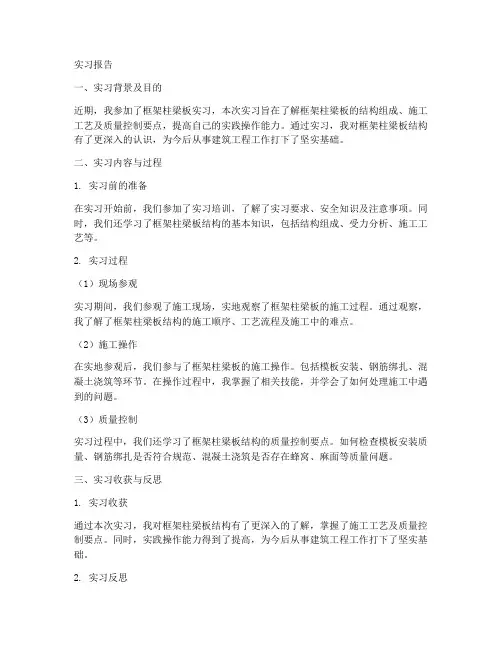

实习报告一、实习背景及目的近期，我参加了框架柱梁板实习，本次实习旨在了解框架柱梁板的结构组成、施工工艺及质量控制要点，提高自己的实践操作能力。

通过实习，我对框架柱梁板结构有了更深入的认识，为今后从事建筑工程工作打下了坚实基础。

二、实习内容与过程1. 实习前的准备在实习开始前，我们参加了实习培训，了解了实习要求、安全知识及注意事项。

同时，我们还学习了框架柱梁板结构的基本知识，包括结构组成、受力分析、施工工艺等。

2. 实习过程（1）现场参观实习期间，我们参观了施工现场，实地观察了框架柱梁板的施工过程。

通过观察，我了解了框架柱梁板结构的施工顺序、工艺流程及施工中的难点。

（2）施工操作在实地参观后，我们参与了框架柱梁板的施工操作。

包括模板安装、钢筋绑扎、混凝土浇筑等环节。

在操作过程中，我掌握了相关技能，并学会了如何处理施工中遇到的问题。

（3）质量控制实习过程中，我们还学习了框架柱梁板结构的质量控制要点。

如何检查模板安装质量、钢筋绑扎是否符合规范、混凝土浇筑是否存在蜂窝、麻面等质量问题。

三、实习收获与反思1. 实习收获通过本次实习，我对框架柱梁板结构有了更深入的了解，掌握了施工工艺及质量控制要点。

同时，实践操作能力得到了提高，为今后从事建筑工程工作打下了坚实基础。

2. 实习反思回顾实习过程，我发现自己在施工操作中还存在不足，如钢筋绑扎速度较慢、对混凝土浇筑的控制不够熟练。

在今后的工作中，我将继续努力学习，提高自己的实践操作能力。

四、总结本次框架柱梁板实习让我受益匪浅，不仅提高了我的实践操作能力，还对框架柱梁板结构有了更深入的了解。

我将以此为契机，继续努力学习，为今后从事建筑工程工作做好充分准备。

框架结构抗震课程设计一、课程目标知识目标：1. 让学生掌握框架结构的基本概念，理解其在建筑抗震中的重要性；2. 使学生了解抗震设计的基本原则，掌握抗震结构的分类及特点；3. 引导学生了解我国建筑抗震设防标准，明确抗震设防的目标和要求。

技能目标：1. 培养学生运用所学知识分析框架结构抗震性能的能力；2. 提高学生运用抗震设计原则，进行框架结构抗震设计的能力；3. 培养学生运用建筑抗震设防标准，评估建筑物抗震性能的能力。

情感态度价值观目标：1. 培养学生对建筑抗震事业的兴趣和责任感，增强防灾减灾意识；2. 培养学生严谨的科学态度，提高团队合作意识，养成勇于探索、积极创新的精神；3. 引导学生关注社会热点问题，树立以人为本、安全至上的价值观。

本课程针对八年级学生，结合物理、数学等学科知识，以实用性为导向，注重理论与实践相结合。

通过本课程的学习，使学生能够掌握框架结构抗震的基本知识，提高抗震设计能力，增强安全意识和责任感，为未来从事建筑及相关领域工作打下坚实基础。

同时，课程目标具体、可衡量，有助于教学设计和评估的实施。

二、教学内容1. 框架结构基本概念：介绍框架结构定义、分类及其在建筑中的应用；教材章节：第一章第三节2. 抗震设计原则：讲解抗震设计的基本原则，如延性、能量耗散、合理布局等；教材章节：第二章第一节3. 抗震结构分类及特点：分析不同类型抗震结构的特点，如钢结构、钢筋混凝土结构等；教材章节：第二章第二节4. 建筑抗震设防标准：解读我国建筑抗震设防标准，明确各级别抗震设防要求；教材章节：第三章第一节5. 框架结构抗震设计：结合实例，讲解框架结构抗震设计方法及步骤；教材章节：第四章6. 抗震性能评估：介绍抗震性能评估方法，引导学生学会评估建筑物抗震性能；教材章节：第五章7. 实践环节：组织学生进行实地考察，观察和分析建筑物抗震设计，提高实践能力；教材章节：附录教学内容按照课程目标进行科学性和系统性的组织，教学大纲明确教学内容安排和进度。
