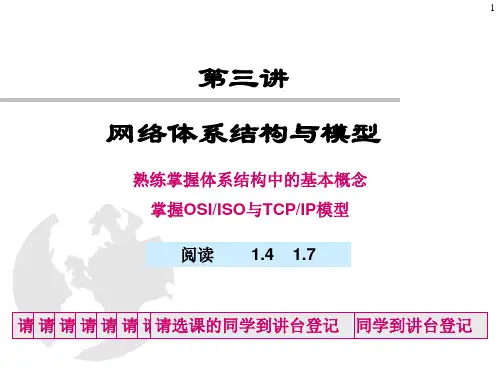

网络体系结构与参考模型40页PPT

1类协议：基于错误恢复类，面向B类子网。 2类协议：多路复用类，面向A类子网。 3类协议：错误恢复类和多路复用类，面向B类子网。 4类协议：错误检测和恢复类，面向C类子网。
五、高层协议
网络各层的功能
（1） 会话层 会话是在应用进程之间交换信息而按一定规则建立起来的一个 暂时联系 。 会话层通过对两个会话用户间的数据流进行方向的控制。 并且通过增强传输数据流的结构性的手段提供服务 。
网络各层的功能
（3）服务质量
服务是网络中各层向紧邻的上层提供的一组操作。 任何服务都有服务质量问题 。 网络层服务质量最主要的指标就是可靠性，包括是否有分组 丢失、重复、失序、连接及释放的时延等 。 根据不同类型的子网服务质量，OSI将传输协议分为5类：
0类协议：简单类，是面向A型网络服务的。其功能只是 建立一个简单的端到端的传输连接和在数据传输阶段具有将 长数据报文分段传输的功能。该类协议没有差错恢复和将多 条传输连接复用到一条网络连接上的功能。
（2）表示层
网络上不同的计算机对数据信息有不同的描述方法 。 表示层试图用一种抽象语法描述信息，以实现不同系统之间 信息表示的统一 。
网络各层的功能（3）Fra bibliotek用层应用层直接为各种应用服务。应用层是应用进程中与通信有关的 那部分环境空间。在这个空间内，对等的应用实体使用OSI各层提供 的服务交换有意义的信息。应用层的功能是向应用进程提供访问OSI 的手段。OSI在应用层中定义了几个重要的应用层标准，包括虚拟终 端标准VTP，用于不同类型的终端访问网络上不同的主机应用进程； 文件传输、访问和管理标准FTAM，用于不同等系统间能够在网络上 传输文件； 报文处理系统MHS用于对网络上使用非常普遍的电子邮件系统进行标 准化。

欢迎你来访 谢谢下载
参考模型对比
欢迎你来访 谢谢下载
01-网络体系结构
END
欢迎你来访 谢谢下载
树型拓扑结构
优点： 结构灵活，实现容易，可扩充性强。 层次分明，管理方便。 故障检测和隔离相对容易。
缺陷： 过于依赖根节点。
欢迎你来访 谢谢下载
网状拓扑结构
优点： 多通道传输，可靠性强。 能够实现负载均衡。
缺陷： 实现技术难度高，控制和管理比较 复杂。 当存在多条不同传输路径时，容易 造成传输延迟不确定。
网络层 Network
寻径〔路由选择）、拥塞控制、数据包的分片与重组 数据传输的基本单位是分组
点到点〔帧同步、差错控制和流量控制） 数据传输的基本单位是帧
数据链路层 Data Link 电气接口匹配，传输比特流
物理层 Physical
欢迎你来访 谢谢下载
OSI模型的数据封装
第7层到第2层都要进行数据封装 ，在上层传来的数据前加封装头〔 Head ）。 第2层为了实现帧同步，不仅要 加封装头〔Head ），而且要加封 装尾〔Tail）。 第１层不再进行封装，直接传输 比特流。
欢迎你来访 谢谢下载
主要网络拓扑结构
欢迎你来访 谢谢下载
星型拓扑结构
优点： 方便管理； 故障易于检测和隔离。
缺陷： 由于每个站点直接和中央节点相连，需要 大量的电缆和接口； 中央节点容易成为网络瓶颈； 当中央节点发生故障时，整个网络不能工 作。
欢迎你来访 谢谢下载
总线型拓扑结构
优点： 结构简单，成本较低，实现方便。
欢迎你来访 谢谢下载
星型总线 星型环 蜂窝 ……
其它拓扑结构
欢迎你来访 谢谢下载
按地理范围划分网络

网络安全的未来发展
人工智能在网络安 全中的应用
人工智能可用于预测网络攻击
行为，加强网络安全防御。
区块链技术的网络 安全应用
区块链技术可以确保数据的安
全性和不可篡改性，用于加强
网络安全。
云安全的挑战与解决 方案
云安全面临着数据隐私和访问 控制等挑战，而安全监控和加 密技术则是解决这些挑战的关 键。
网络安全Байду номын сангаас决方案
谢谢观看！下次再见
网络体系结构的 演变
网络体系结构的演变从早期的单一主机到分布式计算，从 局域网演变到互联网，从传统的中心化体系结构到边缘计 算。
网络体系结构的演变
单一主机
网络仅由单一主机 组成
互联网
连接全球各地网络
边缘计算
在数据源附近进行 计算
分布式计算
多台计算机共同完 成任务
● 02
第2章 OSI参考模型
OSI参考模型概 述
防火墙
用于控制网络流量， 保护内部网络免受
外部攻击
加密技术
用于保护数据的机 密性和完整性
入侵检测系统
监控网络流量，及 时发现异常行为
01 网络攻击
包括DDoS攻击、恶意软件、黑客攻击等
02 数据泄露
包括敏感数据泄露、隐私泄露等
03 合规要求
如GDPR、HIPAA等要求的合规性
网络安全的未来发展
未来，人工智能将被广泛应用于网络安全领域，帮助提高网 络安全的智能化水平。区块链技术的发展也将为网络安全带 来更多创新。同时，云安全将面临挑战，但也必将迎来更多 解决方案。
网络体系结构的分类
分布式体系结 构
多个网络间互相连 接
对等体系结构

.4

网络协议
通信协议具有以下特性。 (1)层次性。 (2)可靠性和有效性。 计算机网络协议主要由以下三个要素组成。 (1)语义 (2)语法 (3)定时
3.1.5

网路体系结构中的基本概念



1.层 层是指人们划分出来的计算机网络中功能独立的一个子模块。 从程序设计角度来说，层是指为了实现一个大功能而涉及的 许多函数的集合。 2.实体 所谓实体，是指某一层中具有数据收发能力(可以接受参数 并且返回结果)的活动单元。 3.服务 服务是指第N层的所有实体为N+1层的所有实体提供的一组功 能集合 4.服务原语服务原语 供用户实体访问该服务或者向用户实体报告某事件的发生。
3.
物理层的特性 1)机械特性 2)电气特性 3)功能特性 4)规程特性
3.2.3

数据链路层
1.数据链路层的概念 数据链路层(Data Link Layer)的主要用途是在相邻 网络实体(即相邻结点)之间建立、维持和释放数据 链路连接，并且传输数据链路服务数据单元。 2.数据链路层提供的功能和服务 (1)数据链路管理功能 (2)差错控制功能 (3)相邻结点之间的流量控制
3.数据链路层的主要协议
(1)面向字符的通信规程 (2)面向位的通信规程
3.1.3

网络分层结构


基本的网络体系结构模型就是层次结构模型。 网络分层结构中，每一层都由一些实体组成，这些实体抽象 地表示了通信时的软件元素(如进程或子程序)或硬件元素 (如智能I/O芯片等)。实体是通信时能发送和接收信息的任 何软硬件设施。系统的顶层执行用户要求做的工作，直接与 用户接触，可以是用户编写的程序或发出的命令。除顶层外， 各层都支持其上一层的实体进行工作，这就是服务。 分层结构中各相邻层之间要有一个接口，它定义了较低层向 较高层提供的原始操作和服务。相邻层通过它们之间的接口 交换信息，高层并不需要知道低层是如何实现的，仅需要知 道该层通过层间的接口所提供的服务，这样使得两层之间保 持了功能的独立性。

在物理信道实体之间，合理地通过中间系统，为 比特传输所需的物理连接的建立、维持和拆除提供机 械性的、电气性的、功能性的和规程性的手段。
21
• 物理层的3个基本功能 – 物理连接的建立、维持和拆除 – 数据传输Байду номын сангаас– 物理层管理
• 物理层模型 —— DTE/DCE 模型 DTE（Data Terminal Equipment）：数据终端设备 DCE（Data Communication Equipment）：数据通信设备 详见课本P72 图3-8
4
学习内容： 3.1.1 网络协议与网络体系结构的基本概念 3.1.2 网络体系结构的分层及其分析 3.1.3 OSI 参考模型概述 3.1.4 对OSI参考模型的评价
5
3.1.1 网络协议与网络体系结构的基本概念
1. 网络协议
• 计算机网络中相互通信的对等实体之间交换数 据或通信时所必须遵守的规则或标准，称为网 络协议。
• 一个网络协议主要由以下三个要素组成： （1）语法，即数据与控制信息的结构或格式； （2）语义，即需要发出何种控制信息，完成何
种动作以及做出何种响应； （3）同步，即事件实现顺序的详细说明。
6
2. 网络体系结构
网络体系结构 ＝ { 层 ＋ 协议 ＋ 接口 }
特点：
▪ 每层向上层提供服务。 ▪ 网络体系结构与具体的物理实现无关。 ▪ 每层协议是透明的，高层屏蔽低层的细节问题。 ▪ 任意两个实端系统之间的通信，可分解为网络各层 对等实体之间的分层通信。 ▪ 虚通信：对等层之间 ▪ 实通信：物理层之间
计算机网络与通信
