常见光传输设备故障原因及处理流程

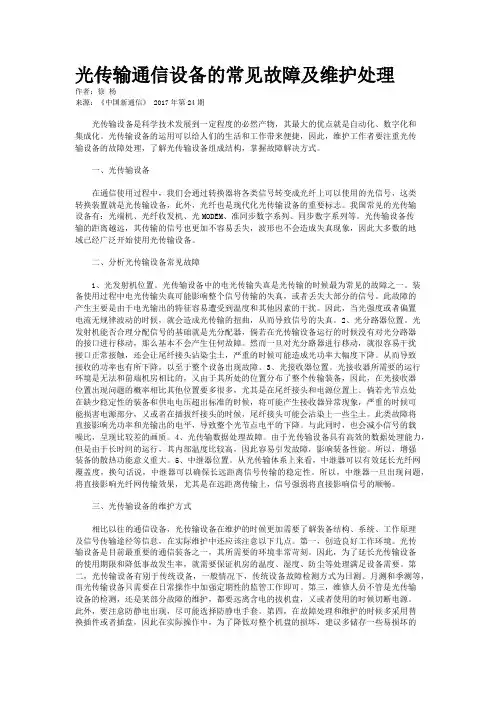

光传输通信设备的常见故障及维护处理作者：徐杨来源：《中国新通信》 2017年第24期光传输设备是科学技术发展到一定程度的必然产物，其最大的优点就是自动化、数字化和集成化。

光传输设备的运用可以给人们的生活和工作带来便捷，因此，维护工作者要注重光传输设备的故障处理，了解光传输设备组成结构，掌握故障解决方式。

一、光传输设备在通信使用过程中，我们会通过转换器将各类信号转变成光纤上可以使用的光信号，这类转换装置就是光传输设备，此外，光纤也是现代化光传输设备的重要标志。

我国常见的光传输设备有：光端机、光纤收发机、光MODEM、准同步数字系列、同步数字系列等。

光传输设备传输的距离越远，其传输的信号也更加不容易丢失，波形也不会造成失真现象，因此大多数的地域已经广泛开始使用光传输设备。

二、分析光传输设备常见故障1、光发射机位置。

光传输设备中的电光传输失真是光传输的时候最为常见的故障之一。

装备使用过程中电光传输失真可能影响整个信号传输的失真，或者丢失大部分的信号。

此故障的产生主要是由于电光输出的特征容易遭受到温度和其他因素的干扰。

因此，当光强度或者偏置电流无规律波动的时候，就会造成光传输的扭曲，从而导致信号的失真。

2、光分路器位置。

光发射机能否合理分配信号的基础就是光分配器，倘若在光传输设备运行的时候没有对光分路器的接口进行移动，那么基本不会产生任何故障。

然而一旦对光分路器进行移动，就很容易干扰接口正常接触，还会让尾纤接头沾染尘土，严重的时候可能造成光功率大幅度下降。

从而导致接收的功率也有所下降，以至于整个设备出现故障。

3、光接收器位置。

光接收器所需要的运行环境是无法和前端机房相比的，又由于其所处的位置分布了整个传输装备，因此，在光接收器位置出现问题的概率相比其他位置要多很多，尤其是在尾纤接头和电源位置上。

倘若光节点处在缺少稳定性的装备和供电电压超出标准的时候，将可能产生接收器异常现象，严重的时候可能损害电源部分，又或者在插拔纤接头的时候，尾纤接头可能会沾染上一些尘土。

常见的光纤故障及其解决方案光纤故障是指在光纤通信过程中出现的各种问题和障碍，造成通信质量下降或者通信中断。

常见的光纤故障主要有光纤损坏、光纤连接故障和光纤设备故障。

下面将分别介绍这些故障及其解决方案。

光纤损坏是指光纤本身发生断裂、弯曲或损伤等情况。

光纤损坏主要有两种类型：机械损坏和光学损坏。

机械损坏包括外界硬物碰撞、拉扯过度等导致光纤断裂或损伤；光学损坏主要有光纤老化、光纤终端表面污染等导致光纤信号传输衰减或者中断。

解决光纤损坏问题的方法一般是更换损坏的光纤，将信号重新传输。

在更换之前，可以通过使用光纤断点定位器或者光纤探测仪等设备检测光纤断点或损伤位置，然后进行修复或更换。

光纤连接故障是指光纤连接头部分、连接件松动或者互连不良导致的通信质量下降。

光纤连接故障一般包括以下几种情况：连接头表面污染、连接头不完全插入、连接件连接不牢固等。

解决光纤连接故障的方法一般是先检查连接头是否有脱落、老化或污染等情况，进行清洁或更换；同时，保证连接头完全插入，确保连接良好，可以通过光纤连接检测仪或者光纤探测仪等设备进行连接测试和问题定位。

光纤设备故障是指光纤传输设备如光模块、光纤交换机、光开关等硬件或者软件出现故障，导致通信中断或者通信质量下降。

光纤设备故障主要有以下几种情况：光模块故障、光纤交换机端口故障、光开关故障等。

解决光纤设备故障的方法一般是先检查设备是否插接正确、供电正常等，然后进行重启或者更换故障设备。

同时，对于光模块故障，可以通过使用备用光模块进行替换；对于光纤交换机等设备，可以通过其他端口进行替代使用。

除了以上常见的光纤故障外，还可能出现其他一些特殊的故障，例如光纤常温下的折射率产生变化、光纤尺寸几何参数不达标等。

解决这些特殊故障一般需要专业工程师进行详细诊断和解决，可以使用光纤检测仪、光谱分析仪等设备进行故障定位和问题分析。

在实际应用中，为了提高光纤故障的检测和解决效率，通常会采用预防和监控措施。

应急响应机制
建立应急响应机制，对重大故障或 突发事件进行快速响应和处理，最 大程度地减少对业务的影响。
THANK YOU
感谢聆听
总结
光口失效可能是由于连接器松动、光口板卡故障或 光缆问题引起，需逐一排查并采取相应措施。
案例二：时钟不同步故障
80%
现象
SDH设备时钟指示灯异常，无法 与其它设备同步。
100%
处理过程
检查时钟配置参数是否正确，检 查时钟源是否正常，重新启动设 备。
80%
总结
时钟不同步可能是由于配置错误 、时钟源问题或设备异常引起， 需仔细检查并调整相关参数。
对重要数据进行备份，确保在设备故障或数据丢失时 能够及时恢复。
定期验证备份数据的完整性和可用性，确保备份数据 能够正常恢复。
提高应急响应能力
01 制定详细的应急预案，包括设备故障、网 络故障等突发情况的应对措施。
02
定期进行应急演练，提高应急响应人员的 快速反应和协作能力。
03
建立完善的故障报告和监控机制，及时发 现和处理故障，降低故障影响范围。
故障分类
根据故障的性质和影响范围，SDH故障可以分为硬故障和软故障 两类。硬故障通常是指设备硬件损坏或连接问题，软故障则多指 信号传输质量下降或通信协议出错。
故障发生的原因
硬件故障
硬件故障通常是由于设备本身的问题 或外部环境因素导致的。例如，设备 过热、电源不稳定、机械振动等都可 能导致硬件故障。
基于人工智能技术，为故障处 理人员提供智能化的决策支持 ，帮助其快速制定有效的故障 处理方案。
自动化故障处理流程
01
02Leabharlann 03自动告警处理自动接收和处理SDH设备 的告警信息，快速定位故 障原因，减轻人工告警处 理的负担。

简述光传输通信系统运行维护及故障问题处理光传输通信系统是指利用光纤进行信息传输的通信系统。

光传输通信系统具有高速、大容量、抗干扰能力强等优点，是现代通信网络的关键技术之一。

为了保证光传输通信系统的正常运行，需要进行日常的运行维护和及时处理故障问题。

1. 定期巡视：定期巡视光传输通信系统的关键设备和线路，检查设备的工作状态和线路的连接情况，确保设备的正常运行和线路的连通性。

2. 设备清洁：定期对光传输通信系统的设备进行清洁，防止灰尘和污垢的积累影响设备的正常工作。

3. 温度控制：控制光传输通信系统设备的工作环境温度，避免温度过高或过低对设备的影响，确保设备的稳定运行。

4. 电力供应：确保光传输通信系统设备的稳定电力供应，定期检查设备的电源线路，防止电力供应不稳定导致设备故障。

5. 数据备份：定期对光传输通信系统的数据进行备份，以防止数据丢失或损坏，确保数据的安全性和完整性。

6. 异常报警：安装光传输通信系统的异常报警装置，及时发现设备故障或异常情况，并通知相关人员进行处理。

7. 软件升级：定期对光传输通信系统的软件进行升级，以保持系统的功能性和安全性，增强系统的运行稳定性。

二、故障问题处理1. 故障定位：当光传输通信系统出现故障时，首先需要进行故障定位，确定是设备故障还是线路故障，以便采取正确的处理措施。

2. 故障分析：对故障设备进行分析，确定故障原因，可以通过对设备日志和历史数据的分析来找出故障的根源，以便进行修复。

3. 故障修复：根据故障的性质和原因，采取相应的修复措施，可以进行设备更换、线路修复或软件调整等操作，确保系统的正常运行。

4. 故障恢复：修复故障后，需要进行系统的恢复操作，包括设备的重新启动、数据的还原等，以恢复系统的正常工作状态。

5. 故障记录：对故障情况进行详细记录，包括故障的时间、地点、原因等信息，以便进行故障分析和日后的故障预防。

6. 故障预防：根据故障的记录和分析，总结故障的经验教训，采取相应的预防措施，以减少故障的发生率和对系统的影响。

简述光传输通信系统运行维护及故障问题处理光传输通信系统是现代通信领域中重要的一部分，它利用光纤作为传输介质，通过光的传输来实现信息的传输与交换，在现代通信系统中占据着重要地位。

光传输通信系统的运行维护及故障问题处理是保障通信系统正常运行的关键环节，对于系统的稳定性和可靠性具有重要意义。

在光传输通信系统的运行维护及故障问题处理中，需要做好以下几个方面的工作：一、运行维护1. 硬件设备维护光传输通信系统的硬件设备包括光纤、光发射器、光接收器、光放大器等，需要定期进行检查和维护。

对于光纤，应当定期进行清洁和检查，保证光信号的传输质量；对于光发射器和光接收器，需要定期进行校准和替换，以确保其正常工作；对于光放大器，需要保证其供电正常，定期进行维护。

2. 软件系统更新光传输通信系统的软件系统更新也是非常重要的，系统需要不断地进行升级和更新，以适应不断变化的通信需求和环境。

在进行软件更新时，需要做好充分的测试和备份工作，确保更新后系统的稳定性和兼容性。

3. 网络监控与性能评估为了保证系统的正常运行，需要对光传输通信系统进行实时的监控和性能评估。

监控系统应该能够实时监测光纤的传输质量、光信号的强度和传输速率等参数，及时发现并解决问题。

二、故障问题处理1. 故障预警与诊断光传输通信系统的故障预警与诊断是非常重要的，及时发现和处理故障可以有效地避免系统的中断和数据的丢失。

通过网络监控系统，可以实时监测系统的运行状况，并通过预设的阈值进行故障预警，一旦发现异常情况，需要及时进行诊断和处理。

2. 快速响应与应急处理一旦发生故障，需要能够迅速做出响应，对故障节点进行定位，并进行紧急处理。

在故障处理过程中，需要保证通信系统的稳定，同时最大限度地减少对用户的影响。

3. 故障分析与解决方案对于光传输通信系统的故障，需要进行系统性的分析，并提出解决方案。

在解决故障问题的过程中，需要充分调动各方资源，包括硬件设备、软件系统以及人力资源，以便快速有效地解决问题。

光传输通信设备的常见故障及维护处理摘要：要想让光传输设备高效运行，一定要以信息技术为基础，对光传输设备运行过程中的影响因素进行分析。

相关人员需要全面掌握光传输设备的常见故障，并且及时准确的对常见故障进行处理和判断。

对光传输设备的常见故障进行分析和探讨是非常有必要的，本文对光传输通信设备的常见故障和维护处理方式进行分析，以供参考。

关键词：光传输；通信设备；常见故障；维护处理1光传输设备故障原因在现代通信领域，我们常常需要进行信号转换。

通过光信号在光纤设备上进行传输的方式，被称为光传输方式，在此过程中使用的相关设备被叫做光传输设备。

简而言之，光纤是当前光传输设备过程中必不可少的一个部分，通常而言，光传输设备主要有波形不容易出现失真信号，不容易产生丢失，传播距离远等特点，在各个场合都比较适用，光纤网络功能的实现都要以光传输设备是否可以良好运行为基础。

光传输设备的器材，如果产生故障，都会对整个通信网络的安全、速度、功能等产生直接影响。

1.1光纤通信设备自身问题从光纤通信设备的角度分析，光传输设备是不需要进行经常性调换的，所以使用的时间较长，而如果接近光传输通信设备的使用年限，就会出现各种各样的问题，导致光纤通讯元器件和通信设备产生问题。

1.2光纤通信设备施工质量问题在光纤通讯过程中，sdh是主要设备，它出现的故障有可能是建设的时候，施工人员自身道德素质不高，或为了对自己成本进行控制，偷工减料，或者因为在施工的过程中没有科学有效的进行管理和制约而造成施工不规范等情况的出现，从而造成光纤通信设备在传输的过程中出现故障。

这些问题在施工的时候不会出现，然而随着外界因素的干扰或时间的累积，通信设备就会产生各种各样的故障，这都是由于施工过程中没有很好的进行质量管理而造成的。

1.3光纤通信设备维护错误问题在传输的过程中，光纤通信设备sd h产生故障问题，还有一个常规性原因，就是由于维护人员没有很好的技术水平或者专业性不强。

网络光收发设备常见故障及排除方法网络光收发设备是指用于光纤传输系统中的光收发器等设备，它们在网络通信中起到了至关重要的作用。

然而，由于环境、设备使用等原因，这些设备可能会出现各种故障。

下面将介绍一些常见的网络光收发设备故障及排除方法。

1.光收发设备无法正常启动可能原因：-电源问题：检查电源线是否插好，确认电源是否正常供电。

-其他连接问题：检查光纤连接是否牢固，确认连接口是否正常。

解决方法：-检查电源线是否插好，确认电源线与电源的连接是否正常。

-检查光纤连接是否牢固，重新插拔光纤并确认连接口是否正常。

2.光收发设备传输速度慢或频繁掉线可能原因：-光纤质量问题：检查光纤是否受潮或损坏，确认光纤的质量是否合格。

-设备设置问题：检查设备是否配置正确，确认设备的设置是否符合要求。

解决方法：-更换光纤：如果光纤受潮或损坏，应尽快更换光纤。

如果质量不合格，需更换质量合格的光纤。

-检查设备设置：确认设备的配置是否正确，检查设备的设置是否符合要求，如速率等是否设置正确。

3.光收发设备发热严重可能原因：-通风不良：检查设备周围是否有遮挡物，是否有足够的通风空间。

-设备故障：检查设备是否老化或功耗超出设备的负荷。

解决方法：-清理通风口：确保设备的通风口畅通无阻，清除周围的遮挡物。

-更换设备：如果设备老化严重或功耗超出设备的负荷，需考虑更换设备。

4.光收发设备接收不良或发送信号弱可能原因：-光纤连接松动：检查光纤连接是否牢固，确认光纤接头是否正确插入。

-光纤污染：检查光纤是否受到污染，确认光纤的清洁度。

解决方法：-插紧光纤连接：重新插拔光纤并确认连接牢固。

-清洁光纤：使用专用的光纤清洁剂清洁光纤，确保光纤表面干净。

光传输设备故障定位原则和排除方法摘要：本文主要介绍了光传输设备故障的定位原则和排除方法。

在故障定位方面，需要对故障现象进行描述和分析，进行分类和定位，并确定故障的优先级和处理顺序。

在故障排除方面，需要确认故障范围和影响，检查光纤连接和光模块，检查光功率和光信号质量，检查光路和光路保护，并使用测试仪器进行故障定位。

最后，通过案例分析，介绍了光纤连接故障、光路保护故障的排除方法，以期提高故障处理的效率和准确性，保障通信网络的正常运行。

关键词：光传输；设备故障；定位原则；排除方法引言光传输设备是现代通信网络中不可或缺的组成部分，它们承担着将光信号从一个地方传输到另一个地方的重要任务。

然而，由于光传输设备的复杂性和高度集成化，它们也容易出现故障，这会对通信网络的正常运行造成严重影响。

因此，对光传输设备故障的定位和排除方法进行研究具有重要意义。

一、光传输设备故障定位原则1.1故障现象的描述和分析光传输设备故障定位原则中，故障现象的描述和分析是非常重要的，因为只有准确描述和分析故障现象，才能找到故障的根本原因，从而进行有效的故障定位。

故障现象的描述通常包括以下几个方面：（1）故障类型：故障类型可以分为硬件故障和软件故障两种。

硬件故障通常是指设备硬件部分出现故障，例如光模块、光纤、接口等；软件故障则是指设备软件部分出现故障，例如配置错误、程序bug等。

（2）故障表现：故障表现是指故障的具体表现形式，例如设备无法启动、无法连接、无法传输数据等。

（3）故障时段：故障时段是指故障发生的具体时间段，例如白天、晚上、周末等。

（4）故障频率：故障频率是指故障发生的频率，例如每天、每周、每月等。

故障现象的分析通常包括以下几个方面：（1）故障原因：故障原因是指导致故障发生的根本原因，例如设备硬件故障、软件配置错误等。

（2）故障影响范围：故障影响范围是指故障对网络的影响范围，例如是否影响整个网络、是否只影响某个区域等。

（3）故障解决方案：故障解决方案是指针对故障原因提出的解决方案，例如更换故障设备、重新配置软件等[1]。

严重 时 ， 还 会 导致 整个 系 统 瘫痪 。其 中电力 系 统光 传 输设 备 是 重要 的组成 部分 ， 其 由很 多设 备组 成 ， 例如计 算机 、 光 电转换器 、 光缆 、信 号 接 收器 、信 号 发 射器 等 ， 在光 传 输 系统 中计算 机 发 出的 电信 号经 过 光 电转换 器 转 变成 光信 号 。通 过在 电力 系统 中 光传 输 系 统 中设 备光 电转 换 器 、 电光转 换器 等 ， 进 而 实现 不 同 信 号之 间 的转 换 ， 在 光传 输 系统 中还有 一 个光 纤 中继 器 ， 光 纤
１ 电力系统 中光传 输设 备故 障 以及原 因
随着 我 国科 学技 术 的 发 展 ，电力 系统 的不 断 完 善和 扩 建 ， 电力 系 统 的组 成部 分在 电力 系 统 的安全 运行 中 发挥 的作 用 ， 越 来越 重 要 ， 其 组 成部 分 的安 全 性影 响着整 个 电力 系 统 的安 全 ， 如果某 一个 组成 部分发 生 故障 ， 不仅 会影 响该 部分设 备 的性能 ，
行提 供 保证 。具 体 的 电力 系统 中光 传 输 设备 维护 措 施包 括 以下
几方 面 。
２ ． １确定故 障发 生点 在对 电力 系 统 光传 输 设备 进 行维 护 前 ， 需要 先 将 故 障的 发 生 点进 行确 定 ， 进 而 将 光传输 设 备 的维 护 方 向确定 ， 进 行针 对 性 的维 护 。在 对 电力 系 统光传 输 设 备进 行 故障 定位 时 ， 可 以根 据 光传 输设 备 上 指示 灯 信号 ， 对 故 障进 行判 断 ， 然 后对 光传 输 设 备 中其 他 部 分进 行 检 查 ， 对 光传 输 系 统 中 的信 号 进 行 处理 ，

传输设备常见告警解释及处理建议LianLv一、 LOS 告警：信号丢失1、正常情况下两个网元之间要通信，中间的信号流必须是畅通的，如下图；2、从上图可以看书信号从MSC 发出2M 信号，经过SDH 设备复用后传递给下一个设备，最后末端SDH 设备解复用出2M 信号给另一端的MSC 。

也就是说，产生信号源的设备是发出信号的设备，当相邻的设备收不到对端发出的信号时就会上报LOS 告警，即信号丢失；A 、上图中由于SDH2发出的光信号SDH1收不到所以SDH1的收光口会上报LOS 告警；B 、上图中MSC2发出的2M 信号由于2M 线中断导致SDH2的2M接口收不到信号，所以SDH2的2M 接口会上报LOS 告警；C 、 上图是MSC1收不到信号的情况；说明：在通信标准中信号丢失的告警名都为LOS，但是不同厂家在编写网管软件时其有所不同，比如：华为公司传输设备，光口收不到信号上报告警为R-LOS ，支路口（2M 口）收不到信号时报T-ALOS;二、 LOF 告警：帧丢失1、当收到的信号功率太大或太小时都会上报OOF 告警；2、是指可以收到信号，但是检测不到信号的开始位置。

一般在波分和SDH 相连时，由于中继段线路中断，造成SDH 设备收到的信号为非调制光。

四、 AIS 告警：全1指示告警举例：SDH2收不到BTS 发来的2M 信号，SDH2会上报LOS 告警，并下插“1”码，当BSC1收到的2M 信号为全要“1”的时候就会上报AIS 告警。

这个故障我们日常维护中经常碰到，如果基站发送处理的2M 信号在中间传输环节中中断，BSC 的dip 端口都会上报AIS 告警。

五、 RDI 告警：远端告警指示举例：当BTS 收到的2M 信号在传输途中中断，但是BSC 可以收到BTS 发送的信号，那么BTS 就会发送AIS 信号给BSC ，当BSC 收到AIS 信号时就会上报RDI ，即远端告警指示说明故障点在BTS 端。

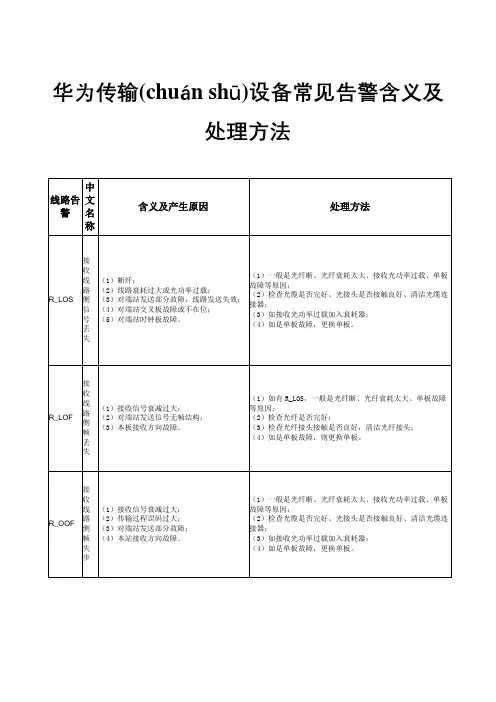

华为传输(chuán shū)设备常见告警含义及处理方法AU_AIS AU告警指示（1）由MS_AIS、R_LOS、R_LOF 告警引发的相应VC4 通道的AU_AIS 告警；（2）业务配置错误；（3）对端站发送AU_AIS；（4）对端站发送部分故障；（5）本站接收部分故障。

（1）由本站MS_AIS、R_LOS、R_LOF 等告警引发的相应VC4通道的AU_AIS 告警，检查方法可通过对MS_AIS、R_LOS、R_LOF 的分析来定位故障；（2）还有一个可能原因是相应VC4 通道的业务有收发错开的现象，导致收端在相应通道上出现AU_AIS 告警，在这种情况下，该AU_4 中相应的TU 上也会伴随出现TU_AIS 告警。

这时，请检查出现AU_AIS 的站和它的互通业务站，以及中间业务穿通站的业务时隙配置是否错误;（3）更换对端站对应的交叉板和线路板；（4）更换本站的线路板和交叉板。

AU_LOP AU指针丢失（1）对端站发送部分故障；（2）对端站业务配置错误；（3）本站接收误码过大。

（1）检查对端站及本站业务配置是否正确，如果不正确，重新配置业务; （2）对于155M 光接口板一般无此故障，若有的话多为此光板配置有误。

而622M 和2500M光接口板接收到AU_LOP 告警，应检查对方时钟板是否正常工作、交叉板是否检测到了时钟;（3）如业务为140M 业务，检查业务是否正确接入；（4）依次更换对端站对应的交叉板和线路板，定位故障点；（5）更换本站的线路板和交叉板。

MS_AIS 复用段告警指示（1）对端站发送MS_AIS 信号；（2）对端站时钟板故障；（3）本板接收部分故障。

（1）检查对端站线路板是否存在问题，可通过复位或更换单板的方法检查告警是否消失；（2）检查本站线路板，同样可通过复位或更换单板的方法来检查告警是否消失。

MS_RDI 复用段远端接收失效指示（1）对端站接收到R_LOS/R_LOF/MS_AIS 信号；（2）对端站接收部分故障；（3）本站发送部分故障。

光纤的常见故障及排障方法光纤作为一种高速、高带宽传输介质，被广泛应用于通信领域。

然而，光纤在使用过程中也会面临各种故障，如信号传输中断、速度降低等问题。

下面将介绍几种常见的光纤故障及排障方法。

1.光纤连接故障光纤连接是一个关键的环节，连接不良会导致信号传输中断或速度降低。

排障方法如下：-检查光纤连接的插头是否正确插入，并用光纤仪检查光纤连接的端面是否有损坏或污染。

-检查光纤连接的捆绑点是否过紧，可能导致光纤折断。

-检查光纤连接的拉力是否过大，可能导致光纤拉断或连接松动。

2.光纤弯曲引起的损伤弯曲半径过小会导致光纤内部的光信号损耗或信号传输中断。

排障方法如下：-检查光纤布线是否存在过弯的地方，尽量使用光纤弯曲半径要求范围内的布线方式。

-检查光纤连接的松紧情况，松紧不当的连接可能导致光纤弯曲超过限制。

3.光纤污染光纤连接的端面如果有污染，会导致光信号的损耗或衰减。

排障方法如下：-使用光纤清洁纸或棉棒擦拭光纤连接的端面，保持端面的清洁。

-检查光纤连接的连接器盖是否完好，防止灰尘等物质进入光纤连接。

4.光纤切割光纤切割会造成光信号中断。

排障方法如下：-检查光纤线路是否有损伤或切割的痕迹，如有，需要更换光纤线路。

-使用光纤仪检查光纤切割处的光信号是否正常。

5.光纤设备故障光纤设备故障包括光纤放大器故障、光模块故障等。

排障方法如下：-检查光纤设备的指示灯状态，查看是否有异常提示。

-检查光纤设备的电源供应是否正常，排除供电问题。

-查看光纤设备的日志文件，分析故障原因，并根据情况进行维修或更换设备。

总结起来，光纤的常见故障有光纤连接故障、光纤弯曲引起的损伤、光纤污染、光纤切割和光纤设备故障等。

排障方法包括检查光纤连接、检查光纤弯曲情况、清洁光纤端面、替换损坏的光纤线路和维修或更换设备等。

及时排除这些故障，可以保障光纤通信的稳定性和可靠性。

02
性，而且还增加了某些设备的接口难度。
03
由于大规模的采用软件控制和将业务量集
04
中在少数几个高速链路和交叉连接点上。
05
人为错误、软件故障、计算机病毒均可导
06
致重大故障。
07
四、SDH的缺点
SDH等级与速率
等 级
STM-1
STM-4
STM-16
STM-64
速率（Mb/s）
155.520
复用
虚容器
STM-N
× N
× 1
140Mb/s
45Mb/s 34Mb/s
6.3Mb/s
2Mb/s
1.5Mb/s
×3
×７
×７
×１
×３
C-11
C-12
C-2
C-3
C-4
VC-11
VC-2
VC-3
VC-3
VC-4
TU-11
TU-12
TU-2
TU-3
TUG-2
TUG-3
AUG
AU-3
AU-4
VC-12
×3
×4
一、SDH的发展历史

140 OLTE
34
8
140
34
8
2
2
8
8
34
34
140
140 OLTE
OLTE:光线路终端
ADM
155Mbit/s
155Mbit/s
2 34 140
ADM:分插复用设备
SDH
SDH
SDH
PDH
二、 PDH 和 SDH 的 比 较 1. PDH是逐级复接，SDH是一步到位；用SDH设备组网简单经济

SDH端口常见告警
R_LOS——线路接收侧信号丢失告警
可能原因：
激光器原因1：本端光口未使用，却开启激光器。 激光器原因2：本端网元开启了激光器，但对端网元激光器关闭，造成 无光信号输出。
光纤原因1：本端单板光接口处未连接尾纤或者尾纤连接错误。
光纤原因2：断纤。 光纤原因3：接收光功率过低。 单板原因1：本端网元接收单板故障，线路接收失效。 单板原因2：对端网元发送单板故障，线路发送失效。
SDH端口常见告警
处理方法：
步骤1：在网管上查看光口的“激光口开启状态”是否为“关断”。若不是，关 闭光口的激光器。在网管上查看对端网元对应光口的“激光口开启状态”是否为 “开启”。若不是，开启对端光口的激光器。 步骤2：检查本端单板光接口处是否正确连接尾纤。若尾纤未连接或者尾纤连接 错误，请正确连接尾纤。检查是否存在断纤。若存在，更换光纤。在网管上查看 对端发送光口是否存在OUT_PWR_ABN告警。若存在，优先清除对端光口的告 警后，查看本告警是否清除。若告警未清除，清洁接收光口和光纤头表面。若告 警仍未清除，检查法兰盘或光衰减器是否连接正确，光衰减器的衰减值是否过大。 正确使用法兰盘或光衰减器。 若告警仍未清除，通过增减光衰减器调整接收光 功率至正常范围内。
PTN设备ETH端口告警 PTN设备SDH及E1端口告警 PTN设备硬件常见告警 PTN设备其他常见告警 PTN业务故障与告警对应关系
硬件常见告警
HARD_BAD——硬件故障告警
可能原因：
原因1：外接电源失效。 原因2：单板与母板未良好接触。
原因3：单板硬件故障。
原因4：若接口板上报HARD_BAD告警，可能是对应的处理板出现故障。
BTS 1 CES PTN

助理通信工程师评审论文题目：光传输设备常见故障原因及处理方法单位名称：中国移动通信集团浙江有限公司温州分公司申请人姓名：申报资格：助理通信工程师摘要：光传输网主要担负着话音、数据、图象等信息的传输任务，是各通信系统的支撑网。

光传输设备的中断将直接影响着靶场通信，为了及时准确地判断和处理故障，文章对传输设备的故障原因、处理流程及方法进行了概括总结。

关键词：光传输设备，故障原因，处理流程1 引言 3 单站常见故障及原因随着靶场通信的发展，原有的PDH光传输系统已经不能满足试验任务的需要，为进一步提高通信能力，靶场建成了SDH 光传输传输网。

靶场光传输系统主要担负着靶场内话音、数据、图象等试验同；信息的传输任务，是首区最主要的通信方式，是各通信系统的支撑网。

光传输业务中断故障对通信质量影响很大，尽快地给予定位和排除，现结合华为传输设备的故障判断处理情况进行分析阐述。

2 功能块告警流程图分析判断告警及原因利用网管系统提供的告警信息，可对系统的故障原因做出准确及时的分析定位。

(1)对于相邻两个网元，在网管上都有R— LOS、R—LOF告警，而没有MS—RDI、MS—REI，说明光缆很可能中断，因为远端劣化指示和远端误码指示无法回传。

(2)如果相邻两网元本端有R—LOS、R—LOF 告警，另一端有MS —RDI、MS—REI，说明远端劣化指示和远端误码指示可以回传，可能是光纤单断或尾纤头脏、衰耗大，或本端收光板或对端发光板有故障。

(3)如果当前网元的东、西两个相领网元都有相应的R—LOS和R—LOF，并且当前网元无法登录，一般情况为当前网元掉电，造成两个方向光路不同。

3 单站常见故障及原因(1)网元无法登录，ECC不通如果一个或部分网元无法登录，原因可能是：·光路衰耗大，误码过量，导致ECC通路不·主控板故障；· SCC板ID拔码不正确；·掉电、断纤。

如果全部网元不能登录，则原因可能有：·管网元SCC主控板故障；·线、网卡故障；·计算机IP地址和网关网元IP地址不正确。

光端机常见的故障及解决方法一、设备安装1、固定光端机.2、连接光纤跳线,连接时注意卡口的方向.3、连接业务接口,数据、音频等业务接口连接注意参照具体型号的说明书.4、建议做好电源稳压和接地,将各种接口接好后检查电源是否符合要求方可给光端机供电.5、待两端设备按以上1、2、3、4步骤完成后查看链路指示灯SYNC是否常亮.6、链路指示灯正常状态下检查视频、数据等功能是否正常.按以上步骤操作设备不能正常工作的参照以下：二、链路故障排除1、检查实际传输距离与所订设备是否吻合,如不吻合与销售员联系.2、准备材料：光功率计、跳线、法兰、无水酒精、酒精棉.3、将光端机用跳线连接确认SYNC指示灯是否常亮.4、确认完光端机后将发射机安装好,在前端用光功率计测量发射机的出纤功率1510nm波段.标准出纤功率参照下表.5、将前端发射机的跳线接好,回到中心测量终端盒对应的光纤的功率.6、如无数据读出或读出数据小于参照表,则检查各接口法兰跳线的连接,并用酒精棉擦去连接头的灰尘,检查各熔接点和光缆的质量.7、按5、6步骤操作仍无数据读出的需要熔接公司提供ODTR设备测量是否有断路.三、设备故障排除视频不通：1、检查链路指示灯SYNC是否正常,如不正常参照链路故障排除.2、检查发射机视频指示灯是否亮,如不亮检查射像机是否有输出,如有其它正常工作的光端机可交叉视频,如指示灯还不亮与销售员联系.3、检查接收机视频指示是否亮,如不亮数据不受控1、确认矩阵或DVR的数据码和速率与解码器的一致.2、参照光端机说明书确认数据接口是否正确.3、参照光端机说明书确认数据接线是否正确,注意：数据是从接收机发往发射机.4、1-3步骤无误数据还不受控的用万用表测量两根数据线之间的电压,当不控制的时候是一个恒定的电压根据解码器的不同电压值不一样,当控制时数据线间的电压应在0-5V之间跳变.云台自转或乱转1、云台自转或乱转的原因一般由以下4种原因造成：①解码器损坏.②光衰减太大造成数据误码.③一个数据源连接太多光端机,负载太大造成驱动力不够.④光端机数据损坏.音频不通①确认接光端机的音源工作正常.②确认音源的输出电压在3V以内.③根据说明书检查音频接线.④用小音箱接音频输出测试音频工作是否正常以太网不通①光端机为DTE设备,与机算机相连要压反线,与HUB、交换机相连压正线、反线均可.②确认相连的机算机的IP地址在同一网段.③用命令c:\>pingIP地址–t检查是否连通.如果电信号不能正常接收,则按以下步骤检查：1.确认所有的连接都是正确的,电缆、光缆和电源也正常.如果光端机电源正常,但是不能工作,则按下述步骤执行：A.监视器黑屏,数据和摄像机控制功能正常.1.从光口拔掉光纤.如果屏幕不再变黑但有雪花,则光连接可能是好的.2.确保光端机之间的视频BNC连接是完好的.B.监视器屏幕有雪花噪音,数据和摄像机控制功能正常.这种情况说明光的部分有问题.继续按照以下步骤排除故障：1.从发射机的光口拔掉光纤,插入一根光纤跳线.2.把跳线的另一端插入光功率计.a.如果读数与指标不符,说明发射机有问题,应更换.b.如果读数符合规格,则进行下一步.3.检查连接器.如果脏了,用异丙基酒精擦拭干净.4.把原来的光纤再接入发射机的光口.在接收机端,执行上述的第2至第3步.光功率计的读数至少要达到接收机输入能量的最小标定值.光传输系统故障处理中故障定位的一般思路为：先外部、后传输.也就是说在故障定位时,先排除外部的可能因素,如光纤断裂、电源中断等,接着再考虑传输设备.因此如何精确的将障碍点定位就显得十分重要.一般都有运行状态指示灯指示灯的详尽程度反映了光端机的设计水平,电源光纤链路建立、信号同步、视频输入输出和数据等.参照设备说明书,通过观察指示灯的状态即可大致判断故障范围.检查视频输入和数据指示灯可以排除输入的视频信号或控制信号中断；检查光纤链路指示灯可以判断光纤链路是否正常,如光纤或活动连接器损耗较大时指示灯将熄灭或闪动等.有同型号的设备时,可以采用替换检查法要求设备具有互换性,即将光纤接到另一端工作正常的接收机或更换远端的发射机可以准确地判断故障设备.下面简要介绍光端机使用中常见故障的排除方法：没有视频信号1检查各设备是否供电正常.2检查接收端对应通道视频指示灯是否点亮,A：若指示灯点亮灯亮证明此时该通道已有视频信号输出.则检查接收端到监视器或DVR等终端设备间的视频电缆是否连接好,视频接口连接是否松动或有虚焊等情况.B：接收端视频指示灯不亮,检查前端对应通道视频指示灯是否点亮.建议对光接收机重新上电以保证视频信号的同步性a：灯亮灯亮表示摄像机采集的视频信号已送入光端机前端,检查光缆是否连通,光端机以及光缆终端盒的光接口是否松动.建议重新插拔一次光纤接口如尾纤头太脏建议先用棉花酒精清洗待干后再插入.b：灯不亮,检查摄像机是否工作正常,及摄像机到前端发射机的视频电缆是否连接可靠.视频接口是否松动或有虚焊等情况.若以上方法不能排除故障且有同型号的设备时,可以采用替换检查法要求设备具有互换性,即将光纤接到另一端工作正常的接收机或更换远端的发射机可以准确地判断故障设备.画面出现干扰雪花此种情况多是由于光纤链路衰减过大或前端视频线缆过长受交流电磁干扰所致.1:检查尾纤是否有弯折过度的地方特别是多模传输的时候应尽量让尾纤舒展开切勿过度弯折.2：检测光口和终端盒法兰盘连接处是否连接可靠法兰磁芯是否破损等.3：光口和尾纤是否过脏应用酒精和棉花清洁待干后再插入.4：铺设线路时视频传输线缆尽量选用屏蔽性好传输质量较好的75-5电缆且应尽量避开交流线路以及其他容易引起电磁干扰的物体.没有控制信号或者控制信号不正常检查光端机数据信号指示灯是否正确.a:对照产品手册数据端口定义检查数据线是否连接正确且牢固可靠.特别是控制线的正负极有没有接反.:检查控制设备计算机,键盘或DVR等所发出的控制数据信号格式是否和光端机所支持的数据格式一致数据通信格式详细介绍见本手册页,波特率是否超过光端机所支持的范围0-100Kbps.b:对照产品手册数据端口定义检查数据线是否连接正确且牢固可靠.特别是控制线的正负极是否接反.数据短接测试法此法是针对控制信号为RS485,RS422格式光端机数据信号检测的一种简单实用的方法.当光端机的电源和光路连接正常时,光端机接收和发射端Rx/Power指示灯为橙色或绿色.在数据信号的输入端将数据+端接地按照数据手册定义的管脚,若接收和发射端Rx/Power指示灯均变为红色,取消短接时接收和发射端Rx/Power指示灯为橙色或绿色.那么说明光端机数据部分工作正常,光路连接正确.。

在 拔开纤 头插 头后要 做好 防尘和 除尘工作 ，防 止纤头 长时 问沾染 灰尘 ；电源处故 障 主要 是 电源部分 出现毁
坏 ，导致整 个接 收机无法 正常工 作 。主要原 因是光节
出来 ，比如说 光通道 突然 出现 中断或者 传输功率 急剧 下 降 ，那 么就要考 虑是 哪里 出问题 ，是 光缆短 路 、折
这 种 网 络 系统 是 可 以说 是 一 种 非 常好 的预 防故 障 设
能够第 一 时间想 到所有 的可能 因素 ，保 障检修 效率 。
（ ２）对 所 有故 障采 取针 对 性维 修措 施 。从第 一 个检 查 阶段 我们 已经基本 得 出故障 出现 的位 置 ，所 以该 阶 段 的工 作就是 对这 些故 障进行针 对性 的维修 。具体 就 是设 备 中 的元 器件 和板 （ 盘 ）级进 行维修 。具体 流程 为 ：首 先 ，对 故 障设 备进行 测试 ，利用 仪器对这 个设 备进行 进一 步的跟 踪测试 ，寻找 出设备 中具体 的故 障 盘 ，判 定哪些 盘为 故障盘 的方法 为 ，当测试仪器 在这 些 盘周 围时 ，正常应 该能 够测试 出该盘 的输入 和输 出
一
、
光 传输 设 备故 障常发 生的 部位
致 电源 电压过 大 ，线路 受损 ，最后造 成 电源毁坏 和接
收机无法工作 。
１ ． １ 发射部 位 。发射部位 指的是光 发射机部分 ，这
一
部分经 常 出现的故 障类 型主要为 传输信 号丢失 和失
二 、光传 输 设备 的维 护
２ ． １ 采取维护措施前准备工作 由于光 传 输 设 备 故 障 类 型 比较 多 ，相对 比较 复
阶段 的工 作 。具 体是对 整个 系统进行 分析 ，对于 出现
