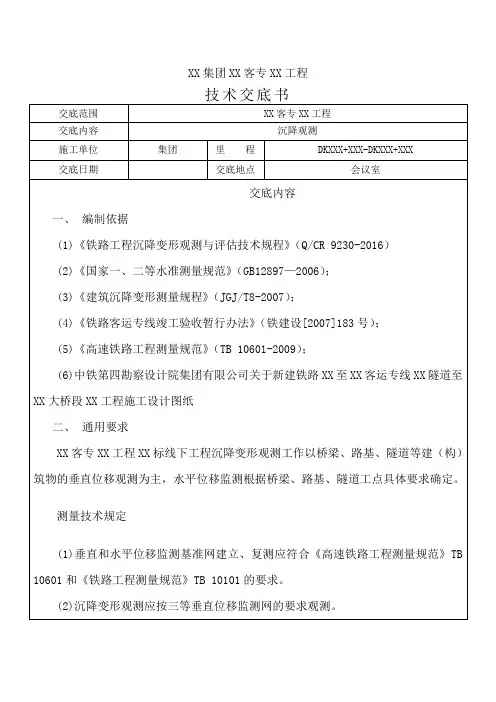

沉降观测技术交底

一、交底目的为确保基坑沉降观测作业的安全顺利进行，预防事故发生，特制定本安全技术交底。

二、交底对象所有参与基坑沉降观测的施工人员及管理人员。

三、交底内容1. 进入施工现场注意事项（1）进入施工现场必须遵守国家有关安全生产的法律法规和操作规程，严格执行安全生产十大纪律。

（2）作业人员必须佩戴好个人防护用品，如安全帽、安全带、防尘口罩等。

（3）现场施工人员应熟悉施工图纸、技术规范和施工方案，确保各项操作符合要求。

2. 基坑沉降观测作业安全要求（1）观测前，应对观测仪器进行检查，确保仪器完好、功能正常。

（2）观测过程中，应严格遵守操作规程，确保观测数据的准确性。

（3）观测人员应熟悉观测区域的地质、水文、道路等状况，了解周边建筑物、民房等情况。

（4）观测过程中，应密切注意观测区域的变化，发现异常情况，立即采取应急措施。

3. 观测现场安全措施（1）观测现场应设置警示标志，提醒过往人员注意安全。

（2）观测现场应设置安全通道，确保人员疏散通道畅通。

（3）观测现场应配备消防器材，如灭火器、消防沙等，确保火灾发生时能及时扑救。

（4）观测现场应设置安全防护设施，如防护栏、安全网等，防止人员坠落。

4. 观测人员安全要求（1）观测人员应身体健康，具备一定的专业技能和责任心。

（2）观测人员应熟悉观测仪器的操作方法和维护保养知识。

（3）观测人员应接受专业培训，掌握安全操作技能。

（4）观测人员应遵守现场安全规定，不得擅自离开观测现场。

5. 应急措施（1）发现异常情况，立即停止观测，并向项目负责人报告。

（2）根据异常情况，采取相应的应急措施，如调整观测方案、加固观测设施等。

（3）如发生安全事故，应立即启动应急预案，组织救援，确保人员安全。

四、交底时间本次安全技术交底于XX年XX月XX日进行。

五、交底人（签名）六、接收人（签名）七、复验人（签名）八、备注1. 本安全技术交底应作为施工人员日常作业的依据。

2. 施工过程中，如遇特殊情况，应及时调整安全技术措施。

路基沉降观测标埋设
技术交底
根据“细则”要求，现将路基段沉降观测标埋设进行技术交底：
1、对应路基原有沉降观测断面在线路中心线上埋设观测标；
2、有沉降板的位置，在线路中心线左侧埋设，如图示；
3、观测标埋设位置从支承层底开始用混凝土回填至封闭层顶面，混凝土回填断面尺寸如图所示；
4、观测标埋设：观测标直杆部分外露2mm（不含半球部分），观测标周围混凝土面抹平。

5、若沉降板没有在线路中心线上，偏离线路中心线左右侧20cm以上的，将观测标埋设在相应的右左侧位置。

即：沉降板偏左侧，将观测标埋在右侧；沉降板偏右侧，将观测标埋在左侧。

交底人：王治山接收人：日期：2014-12-9。

第页共页工程名称西北联络线跨京广铁路特大桥接受队组桥涵施工班组交底项目沉降观测标埋设技术交底交底日期2009-11-15交底内容：每个桥墩台均设置承台观测标、墩身观测标。

墩台沉降观测点可在墩顶、墩身或承台上布置。

1.承台观测标：承台设置两个观测标，观测标-1设置于底层承台左侧小里程角上，观测标-2设置于底层承台右侧大里程角上。

承台观测标为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。

2.墩身观测标：1.观测点数量每墩不少于1处。

2.墩身观测标埋设，当墩全高大于14m时（指承台顶至墩台垫石顶），需要埋设两个墩身观测标；当墩全高小于等于14m时，埋设一个墩身观测标。

墩身观测标一般设置在墩底部高出地面或常水位0.5m左右的位置；当墩身较矮，梁底距离地面净空较低不便于立尺观测时，墩身观测标可设置在对应墩身埋标位置的顶帽上。

桥墩上观测标的具体设置位置见图。

3.桥台观测标：原则上应设置在台顶（台帽及背墙顶），测点数量不少于2处，桥台观测标的具体设置位置见图。

观测元件与埋设技术要求1. 承台观测标接受人：施工负责人：技术负责人：交底人：第 页共 页工程名称 西北联络线跨京广铁路特大桥接受队组 桥涵施工班组 交底项目沉降观测标埋设技术交底交底日期2009-11-15沉降观测桩：选择Φ20mm 钢筋，顶部磨圆并刻画十字线，埋置深度不小于0.1m ，高出埋设表面3mm ，表面做好防锈处理。

完成埋设后测量桩顶标高作为初始读数。

承台观测标设置2.墩身观测标：采用φ14mm 不锈钢螺栓。

见下图所示：204010020120202101014墩身观测标设置3. 桥台观测标、参考下图设置。

接受人： 施工负责人： 技术负责人： 交底人：第 页共 页工程名称 西北联络线跨京广铁路特大桥接受队组 桥涵施工班组 交底项目沉降观测标埋设技术交底交底日期2009-11-15交底内容：墩身大于14米沉降观测标布置图墩身观测标-1墩身观测标-1承台观测标-1承台观测标-2基础平面图石家庄太原承台观测标-1承台观测标-2原地面基 础墩身侧面图石家庄太原太原石家庄墩身侧面图基 础墩身观测标-2原地面承台观测标-2承台观测标-1太原石家庄基础平面图墩身观测标-2墩身观测标-1承台观测标-2承台观测标-1墩身小于14米沉降观测标布置图单位：厘米单位：厘米接受人： 施工负责人： 技术负责人： 交底人：第 页共 页工程名称 西北联络线跨京广铁路特大桥接受队组 桥涵施工班组 交底项目沉降观测标埋设技术交底交底日期2009-11-15交底内容：桥台观测标-1桥台观测标-2顶 帽顶 帽承 台垫 石垫 石垫石垫石桥台观测标-1桥台观测标-2接受人： 施工负责人： 技术负责人： 交底人：。

一、交底目的为确保基坑施工过程中沉降观测工作的顺利进行，预防安全事故的发生，特制定本安全技术交底。

二、适用范围本交底适用于所有进行基坑施工的工程，涉及沉降观测的各项工作。

三、交底内容1. 进入施工现场人员必须遵守以下规定：（1）穿戴好个人防护用品，如安全帽、工作服、防护手套等。

（2）熟悉施工现场的安全操作规程和安全生产十大纪律。

（3）严禁酒后作业、疲劳作业。

2. 沉降观测人员应具备以下条件：（1）具备相关专业知识和技能，熟悉沉降观测仪器及操作方法。

（2）了解施工现场地质、水文、道路、周边建筑物等状况。

（3）掌握沉降观测数据记录、分析、处理等技能。

3. 沉降观测设备要求：（1）沉降观测仪器应经过计量检定，确保精度。

（2）仪器应放置在通风、干燥、避震的环境中。

（3）仪器应定期进行维护保养，确保正常运行。

4. 沉降观测作业程序：（1）制定沉降观测方案，明确观测点、观测频率、观测方法等。

（2）在施工现场设立观测点，并做好标记。

（3）按照观测方案，定期进行沉降观测，确保数据准确、可靠。

（4）对观测数据进行整理、分析、处理，形成沉降观测报告。

5. 沉降观测注意事项：（1）观测过程中，注意安全，防止高处坠落、物体打击等事故。

（2）观测人员应遵守操作规程，不得擅自改变观测方案。

（3）观测数据应及时记录、上报，不得隐瞒、篡改。

（4）如发现异常情况，应立即向项目负责人报告，并采取相应措施。

（5）观测结束后，对观测设备进行清理、维护，确保下次使用。

四、应急措施1. 如发生观测人员受伤事故，应立即停止观测，并采取以下措施：（1）对受伤人员进行急救，拨打120急救电话。

（2）保护好现场，防止事故扩大。

（3）报告项目负责人，请求支援。

2. 如发现异常沉降，应立即采取措施：（1）对异常沉降区域进行围挡，防止人员、车辆进入。

（2）通知相关部门，共同分析原因，制定处理方案。

（3）对沉降区域进行监测，确保安全。

五、交底时间本交底自发布之日起生效，有效期为一年。

京沪高速铁路桥涵工程桥墩沉降变形观测技术交底一、简介京沪高速铁路无碴轨道对桥涵工程的施工后沉降提出了严格要求，桥梁变形观测应以墩台基础的沉降和预应力砼梁的徐变变形为主，涵洞除应进行自身的沉降观测外，尚应进行洞顶填土的沉降观测。

施工期间必须进行系统的沉降变形动态观测。

通过观测分析确定无碴轨道开始铺设时间，因此需要在桥墩埋设沉降变形观测点。

桥涵基础沉降变形的观测精度为+1mm，读数取位至0.1mm。

二、布置范围十字河、大官庄特大桥隔墩(逢单)设置承台、墩身沉降观测标。

涵洞边墙两侧设置沉降观测点,测点数量为6个。

三、布置位置及要求桥墩及桩基承台观测标分为观测标-1、观测标-2，承台观测标-1设置于底层承台左侧小里程角上，观测标-2设置于底层承台右侧大里程角上。

桥墩观测标埋设，当墩全高大于14m时（指承台顶至墩台垫石顶），需要埋设两个观测标，当墩全高小于等于14m时，埋设一个桥桥墩观测标。

具体埋设位置见图示。

桥墩标一般设置在墩高出地面或常水位0.5m左右,当墩身较矮梁底距离地面净空较底不足4m 时,桥墩观测标可设置在对应墩身埋标位置的顶帽上埋设。

具体情况详见观测标构造图。

涵洞边墙两侧设置沉降观测点，测点数量为6个。

1、沉降观测点设于一级承台顶面，每个承台埋设2个观测点，分别设于承台对角上，观测点要求埋设稳固。

2、观测点在承台施工完成后埋设在承台顶面两对角，距承台边50cm。

观测点采用Φ20不锈钢加工,长为8cm,钢筋上部端头磨成半球状,钢筋高出埋设表面2cm,埋深6cm。

3、在埋设过程中钢筋埋在混凝土中露出的部分，不宜过高或太低，高了易被碰弯；低了不易寻找，而且水准尺置在点上会与混凝土面接触，影响观测质量。

观测点应垂直埋设，埋设后将四周混凝土压实。

4、混凝土凝固后，观测点露出混凝土部分刷两道防锈漆，顶部涂满油脂，并用红油漆编号。

5、如混凝土已凝固须增设观测点时，可用钢凿在混凝土面上确定的位置凿一洞，将观测点埋入，再以1:2水泥砂浆灌实。

沉降观测施工技术交底一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 工程内容：[工程内容]4. 沉降观测范围：[沉降观测范围]二、沉降观测目的1. 监测基础沉降量，及时发现和控制沉降变形。

2. 为工程设计和施工提供沉降数据，判断基础沉降是否符合设计要求。

3. 评估工程安全，并及时采取措施预防和控制潜在风险。

三、沉降观测方法1. 水准测量法: 该方法以水准测量为基础，通过测量水准点的高程变化来反映沉降情况。

适用于对沉降量要求较高的观测。

2. 全站仪法: 该方法利用全站仪测定基点和观测点的坐标变化，根据坐标变化计算沉降量。

适用于对沉降量和沉降方向要求较高的观测。

3. GPS测量法: 该方法利用GPS接收机测定基点和观测点的坐标变化，并通过坐标变化计算沉降量。

适用于大范围、高精度沉降监测。

四、观测点布置1. 观测点应设置在[具体位置]，并根据工程特点和沉降规律进行布置。

2. 观测点应布设均匀，并覆盖整个沉降观测范围。

3. 观测点应避开建筑物、地下管线等影响观测结果的物体。

五、观测仪器1. 水准仪：[品牌型号]2. 全站仪：[品牌型号]3. GPS接收机：[品牌型号]4. 水准尺：[品牌型号]5. 棱镜：[品牌型号]6. 其他辅助仪器：[列举所需辅助仪器]六、观测频率和精度1. 观测频率：[具体观测频率]，根据工程特点和沉降变化情况可适当调整。

2. 观测精度：[具体观测精度]，符合相关规范和要求。

七、观测数据处理1. 观测数据应及时进行整理、分析和汇总。

2. 沉降变化趋势应进行预测和评估，及时发现异常变化。

3. 沉降数据应进行存档，并进行定期整理和分析。

八、安全注意事项1. 观测人员应熟悉安全操作规程，并严格按照操作规程进行观测。

2. 观测点附近应设置安全警示标志。

3. 观测人员应注意自身安全，避免发生意外事故。

九、质量控制1. 观测人员应持证上岗，并经过专业培训。

2. 测量仪器应定期校准，保证其精度。
