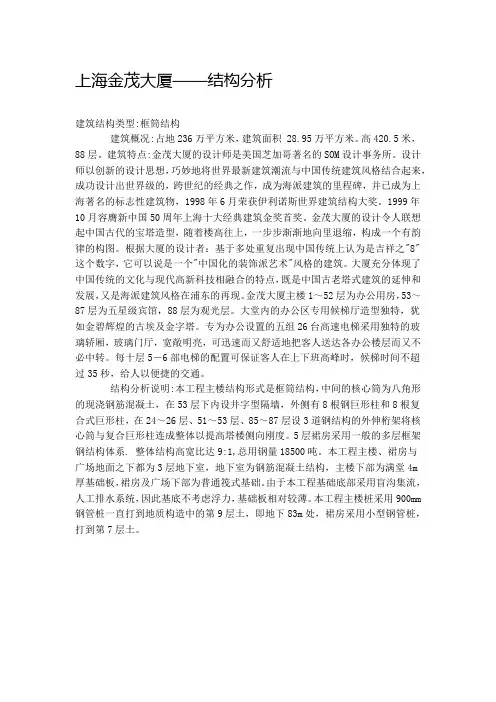

上海金茂大厦——结构分析建筑结构类型:框筒结构建筑概况:占地236万平方米，建筑面积 28.95万平方米。
高420.5米，88层。
建筑特点:金茂大厦的设计师是美国芝加哥著名的SOM设计事务所。
设计师以创新的设计思想，巧妙地将世界最新建筑潮流与中国传统建筑风格结合起来，成功设计出世界级的，跨世纪的经典之作，成为海派建筑的里程碑，并已成为上海著名的标志性建筑物，1998年6月荣获伊利诺斯世界建筑结构大奖。
1999年10月容膺新中国50周年上海十大经典建筑金奖首奖。
金茂大厦的设计令人联想起中国古代的宝塔造型，随着楼高往上，一步步渐渐地向里退缩，构成一个有韵律的构图。
根据大厦的设计者：基于多处重复出现中国传统上认为是吉祥之"8"这个数字，它可以说是一个"中国化的装饰派艺术"风格的建筑。
大厦充分体现了中国传统的文化与现代高新科技相融合的特点，既是中国古老塔式建筑的延伸和发展，又是海派建筑风格在浦东的再现。
金茂大厦主楼1～52层为办公用房，53～87层为五星级宾馆，88层为观光层。
大堂内的办公区专用候梯厅造型独特，犹如金碧辉煌的古埃及金字塔。
专为办公设置的五组26台高速电梯采用独特的玻璃轿厢，玻璃门厅，宽敞明亮，可迅速而又舒适地把客人送达各办公楼层而又不必中转。
每十层5－6部电梯的配置可保证客人在上下班高峰时，候梯时间不超过35秒，给人以便捷的交通。
结构分析说明:本工程主楼结构形式是框筒结构，中间的核心筒为八角形的现浇钢筋混凝土，在53层下内设井字型隔墙，外侧有8根钢巨形柱和8根复合式巨形柱，在24～26层、51～53层、85～87层设3道钢结构的外伸桁架将核心筒与复合巨形柱连成整体以提高塔楼侧向刚度。
5层裙房采用一般的多层框架钢结构体系. 整体结构高宽比达9:1,总用钢量18500吨。
本工程主楼、裙房与广场地面之下都为3层地下室，地下室为钢筋混凝土结构，主楼下部为满堂4m厚基础板，裙房及广场下部为普通筏式基础。
第 1 页筑龙网 w w w .s i n o a e c .c o m 《上海金茂大厦施工技术》 资料编号：W Z T U 74-7389上海金茂大厦施工技术叶可明 范庆国(上海建工(集团)总公司顾问总工)[摘要]： 上海金茂大厦是当前世界上排名第三高度的大楼，仅用4年时间基本建成。
由于上海地区属软土地基，因此金茂大厦的建造有着相当高的难度，这里着重介绍该工程基坑支护体系、大体积基础混凝土施工、模板施工技术、混凝土泵送技术、钢结构吊装施工、总承包管理与立体流水作业。
[关键字]： 高层建筑 基坑支护 大体积混凝土 模板工程 混凝土泵送 结构安装 施工管理[中图分类号]：TU74叶可明，男，上海建工(集团)总公司顾问总工，中国工程院院士，教授级高级工程师，上海200002收稿日期:1998-10-05金茂大厦位于上海浦东陆家嘴金融贸易区，工程占地面积2.3万m 2，地下3层，地上名义88层，实际主楼达94层，另有裙房5层，总建筑面积29万m 2，建筑物顶端高度420.5m ，是中国已结顶的第一高楼，亚洲第二、世界第三高楼。
该工程是一座多功能小社会性质的大楼，集办公、酒店、购物、娱乐于一体。
其中主楼的1～52层用于办公，53～87层为五星级酒店，88层为观光层，地下室、广场与裙房为停车、娱乐、购物等设施。
本工程主楼结构形式是框筒结构，中间的核心筒为八角形的现浇钢筋混凝土，在53层下内设井字型隔墙，外侧有8根钢巨形柱和8根复合式巨形柱，在24～26层、51～53层、85～87层设3道钢结构的外伸桁架将核心筒与复合巨形柱连成整体以提高塔楼侧向刚度。
5层裙房采用一般的多层框架钢结构体系。
本工程主楼、裙房与广场地面之下都为3层地下室，地下室为钢筋混凝土结构，主楼下部为满堂4m 厚基础板，裙房及广场下部为普通筏式基础。
由于本工程基础底部采用盲沟集流，第 2 页筑龙网 w w w .s i n o a e c .c o m 《上海金茂大厦施工技术》 资料编号：W Z T U 74-7389 人工排水系统，因此基底不考虑浮力，基础板相对较薄。

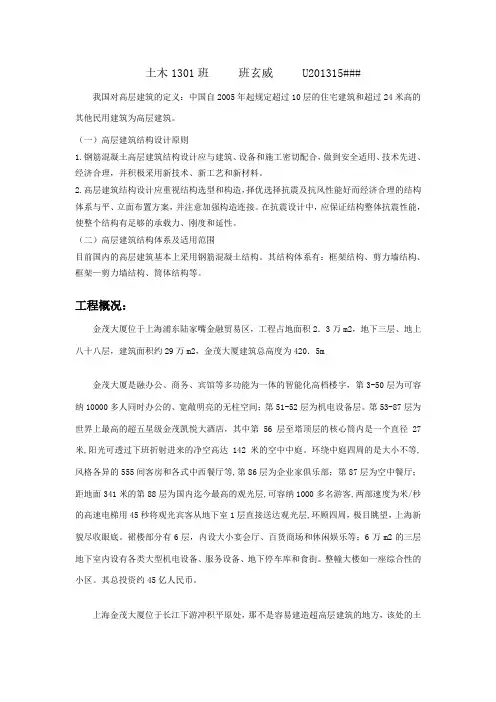

土木1301班班玄威 U201315###我国对高层建筑的定义：中国自2005年起规定超过10层的住宅建筑和超过24米高的其他民用建筑为高层建筑。
（一）高层建筑结构设计原则1.钢筋混凝土高层建筑结构设计应与建筑、设备和施工密切配合，做到安全适用、技术先进、经济合理，并积极采用新技术、新工艺和新材料。
2.高层建筑结构设计应重视结构选型和构造，择优选择抗震及抗风性能好而经济合理的结构体系与平、立面布置方案，并注意加强构造连接。
在抗震设计中，应保证结构整体抗震性能，使整个结构有足够的承载力、刚度和延性。
（二）高层建筑结构体系及适用范围目前国内的高层建筑基本上采用钢筋混凝土结构。
其结构体系有：框架结构、剪力墙结构、框架—剪力墙结构、筒体结构等。
工程概况：金茂大厦位于上海浦东陆家嘴金融贸易区，工程占地面积2．3万m2，地下三层、地上八十八层，建筑面积约29万m2，金茂大厦建筑总高度为420．5m金茂大厦是融办公、商务、宾馆等多功能为一体的智能化高档楼宇，第3-50层为可容纳10000多人同时办公的、宽敞明亮的无柱空间；第51-52层为机电设备层。
第53-87层为世界上最高的超五星级金茂凯悦大酒店，其中第56层至塔顶层的核心筒内是一个直径27米,阳光可透过下班折射进来的净空高达142米的空中中庭。
环绕中庭四周的是大小不等,风格各异的555间客房和各式中西餐厅等,第86层为企业家俱乐部；第87层为空中餐厅；距地面341米的第88层为国内迄今最高的观光层,可容纳1000多名游客,两部速度为米/秒的高速电梯用45秒将观光宾客从地下室1层直接送达观光层,环顾四周，极目眺望，上海新貌尽收眼底。
裙楼部分有6层，内设大小宴会厅、百货商场和休闲娱乐等；6万m2的三层地下室内设有各类大型机电设备、服务设备、地下停车库和食街。
整幢大楼如一座综合性的小区。
其总投资约45亿人民币。
上海金茂大厦位于长江下游冲积平原处，那不是容易建造超高层建筑的地方，该处的土质条件极差，以至于建在浅基础上的许多建筑最大沉降可达到254mm；永久的地下水位是地面下1m之内。
建筑赏析-金茂大厦建筑赏析(得了94分)(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--金茂大厦建筑赏析姓名：学号：班级：金茂大厦金茂大厦（Jin Mao Tower），又称金茂大楼，位于上海浦东新区黄浦江畔的陆家嘴金融贸易区，楼高米，目前是上海第3高的摩天大楼（截至2013年）、中国大陆第5高楼。
上海金茂大厦第88层观光厅，高度为米，面积为1520平方米，是目前国内最大的观光厅。
观光厅装饰豪华，全部采用进口天然大理石，其中墙面石材厚度只有3毫米；玻璃幕墙视野开阔，凭栏远眺，黄浦江两岸的都市风光以及长江口的壮丽景色尽收眼底。
两台每秒运行米的直达电梯，只需45秒就可以将游客从地下一层到88层观光厅。
在这里，你可以欣赏妙不可言的朝霞与落日，与瞬息万变的蓝天白云友好握手。
图：金茂大厦的外观基本信息金茂大厦（JinMaoTower），又称金茂大楼，位于上海浦东新区黄浦江畔的陆家嘴金融贸易区，楼高米，是上海第3高的摩天大楼（截至2013年）、中国大陆第3高楼、世界第8高楼。
大厦于1994年开工，1999年建成，有地上88层，若再加上尖塔的楼层共有93层，地下3层，楼面面积27万8,707平方米，有多达130部电梯与555间客房，现已成为上海的一座地标，是集现代化办公楼、五星级酒店、会展中心、娱乐、商场等设施于一体，融汇中国塔型风格与西方建筑技术的多功能型摩天大楼，由着名的美国芝加哥SOM设计事务所的设计师Adrian Smith设计。
因为中国人喜欢塔所以中国才把金茂大厦设计成这样。
建造历史1999年三月18日，上海市又一座标志性建筑傲然屹立黄浦江畔，人们期待已久的世界第四、亚洲第二、中国内地第二（上海环球金融中心刷新的历史）的88层金茂大厦（Jinmao Tower）终于推向市场，这幢集现代办公楼、豪华五星级酒店、商业会展、高档宴会、观光、娱乐、商场等综合设施于一体，深富中华民族文化内涵，溶汇西方建筑艺术的智慧型摩天大楼，现已成为上海最方便舒适、最灵活安全的办公、金融、商贸、娱乐和餐饮的理想活动场所。

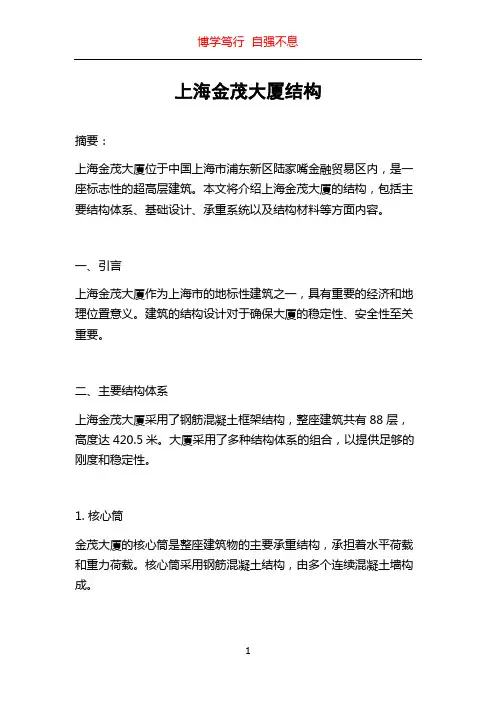

上海金茂大厦结构摘要：上海金茂大厦位于中国上海市浦东新区陆家嘴金融贸易区内，是一座标志性的超高层建筑。
本文将介绍上海金茂大厦的结构，包括主要结构体系、基础设计、承重系统以及结构材料等方面内容。
一、引言上海金茂大厦作为上海市的地标性建筑之一，具有重要的经济和地理位置意义。
建筑的结构设计对于确保大厦的稳定性、安全性至关重要。
二、主要结构体系上海金茂大厦采用了钢筋混凝土框架结构，整座建筑共有88层，高度达420.5米。
大厦采用了多种结构体系的组合，以提供足够的刚度和稳定性。
1. 核心筒金茂大厦的核心筒是整座建筑物的主要承重结构，承担着水平荷载和重力荷载。
核心筒采用钢筋混凝土结构，由多个连续混凝土墙构成。
2. 外围框架外围框架由大量的钢框架组成，承担着建筑物的整体重力荷载。
这些框架分布在建筑的四个角落，并通过水平和垂直钢筋连接在一起，形成了一个刚性的整体结构。
3. 减振器金茂大厦还采用了减振器来降低建筑物的共振现象。
减振器通过对建筑物进行动态调节，减少了地震、风力和其他外力对建筑物的影响。
三、基础设计良好的基础设计对于超高层建筑的稳定性至关重要。
上海金茂大厦的基础采用了深基坑的形式，通过钢筋混凝土桩和浮选桩的组合，保证了建筑物的稳定性。
四、承重系统上海金茂大厦的承重系统主要由核心筒和外围框架构成。
核心筒承担着大部分的重力荷载，而外围框架则承担着建筑物的水平荷载。
五、结构材料上海金茂大厦的主要结构材料是钢筋混凝土。
钢筋混凝土具有良好的强度和韧性，能够承受建筑物的重力和水平荷载。
此外，在一些关键部位，如核心筒的重要节点处，还使用了高强度的结构钢材料。
六、结论通过对上海金茂大厦的结构进行分析，我们可以看出其设计之精巧和先进。
该建筑的结构体系充分考虑了强度、稳定性和减震等方面的要求，保证了建筑物的安全运行。
上海金茂大厦的成功建造对于中国甚至全球的超高层建筑设计与建造都具有重要的参考价值。
总结：本文对上海金茂大厦的结构进行了详细介绍，包括主要结构体系、基础设计、承重系统以及结构材料等方面。
金茂大厦结构体系分析————————————————————————————————作者：————————————————————————————————日期：高层建筑（上海金茂大厦）结构体系分析土木1301班班玄威 U201315###我国对高层建筑的定义：中国自2005年起规定超过10层的住宅建筑和超过24米高的其他民用建筑为高层建筑。
（一）高层建筑结构设计原则1.钢筋混凝土高层建筑结构设计应与建筑、设备和施工密切配合，做到安全适用、技术先进、经济合理，并积极采用新技术、新工艺和新材料。
2.高层建筑结构设计应重视结构选型和构造，择优选择抗震及抗风性能好而经济合理的结构体系与平、立面布置方案，并注意加强构造连接。
在抗震设计中，应保证结构整体抗震性能，使整个结构有足够的承载力、刚度和延性。
（二）高层建筑结构体系及适用范围目前国内的高层建筑基本上采用钢筋混凝土结构。
其结构体系有：框架结构、剪力墙结构、框架—剪力墙结构、筒体结构等。
工程概况：金茂大厦位于上海浦东陆家嘴金融贸易区，工程占地面积2．3万m2，地下三层、地上八十八层，建筑面积约29万m2，金茂大厦建筑总高度为420．5m金茂大厦是融办公、商务、宾馆等多功能为一体的智能化高档楼宇，第3-50层为可容纳10000多人同时办公的、宽敞明亮的无柱空间；第51-52层为机电设备层。
第53-87层为世界上最高的超五星级金茂凯悦大酒店，其中第56层至塔顶层的核心筒内是一个直径27米,阳光可透过下班折射进来的净空高达142米的空中中庭。
环绕中庭四周的是大小不等,风格各异的555间客房和各式中西餐厅等,第86层为企业家俱乐部；第87层为空中餐厅；距地面341米的第88层为国内迄今最高的观光层,可容纳1000多名游客,两部速度为9.1米/秒的高速电梯用45秒将观光宾客从地下室1层直接送达观光层,环顾四周，极目眺望，上海新貌尽收眼底。
裙楼部分有6层，内设大小宴会厅、百货商场和休闲娱乐等；6万m2的三层地下室内设有各类大型机电设备、服务设备、地下停车库和食街。
超过100米高层建筑核心筒设计实例分析一、综述现行建筑规范规定建筑高度超过100m的建筑属于超高层建筑。
超高层建筑在节约城市用地，提升城市形象，推动社会投资，扩大商旅交流等方面有着特殊的作用和意义。
被冠为集现代科技之大成，综合国力之象征，城市之标志。
随着社会经济的高速发展和科学技术的不断创新，加上城市人口密度不断加大的特有国情，我国各大城市的超高层建筑有如雨后春笋，纷纷拔地而起，其高度和数量不断被刷新。
超高层建筑通常体型巨大，功能复杂，容纳人员众多，且主塔楼往往平面小，层数多，核心筒布置的合理与否直接关系到建筑的品质及使用率。
在解决好至关重要的建筑结构和消防安全性的同时，解决好建筑内部的垂直交通及电梯配置（包括电梯台数、载客量、速度以及排列布置），有效地提高超高层建筑的运行效率和使用效率，是设计者们必须解决的重要课题。
课题组把近年来公司参与设计的部分超高层建筑—深圳京基金融中心大厦（98层，439m高）、广州侨鑫珠江新城F1-1地块项目（45层，227.7m高）(以下简称侨鑫大厦)、广州嘉裕珠江新城F2-2之一地块项目（46层，189.5m高）(以下简称嘉裕大厦)并将上海金茂大厦（88层，420.5m高）和上海环球金融中心（101层，492.5m高）等实例的核心筒及电梯设计进行综合分析成文，供本公司设计人员参考，以起抛砖引玉之效。
二、超高层建筑的心脏—核心筒设计超高层建筑的核心筒由钢筋混凝土浇筑而成，集合了电梯井道、消防楼梯间和前室、机电设备机房、管道井及卫生间等服务性空间，核心筒的大小、位置和布局与建筑功能、建筑体型及平面形状等因素密切相关。
2.1深圳京基金融中心位于深圳市蔡屋围深圳金融中心区的京基金融中心大厦共98层，高度为439m，功能甲级办公楼和白金五星级豪华酒店。
1-72层为办公，筑面积约为17.6万㎡，；75-98层为酒店，建筑积约为4.6万㎡，在75层以的酒店部分设计有内部中庭，拥有客房289间客房围绕中庭环形布局，酒店接待大厅设于94层，其上为独具特色的鹅蛋形餐饮空间。
关于高层建筑底层穿层柱结构设计探讨【摘要】底层穿层柱结构是高层建筑设计中的重要组成部分，对于建筑的整体结构和稳定性起着关键作用。
本文从底层穿层柱结构的设计原则、设计方法、应用案例、常见问题和未来发展方向等方面展开探讨。
通过对这些内容的分析和研究，可以为高层建筑设计提供启示，同时也能够揭示底层穿层柱结构设计的重要性。
未来在底层穿层柱结构设计中，需要解决一些常见问题，并不断优化设计方法，以适应建筑工程的发展和需求。
最终结论将总结关于底层穿层柱结构设计的重要性，探讨对高层建筑设计的启示，并展望其未来发展方向。
通过该研究，可以为高层建筑设计提供更加全面和系统的设计思路。
【关键词】底层穿层柱结构设计、高层建筑、结构设计原则、设计方法、应用案例、常见问题、未来发展方向、重要性、设计启示、总结展望1. 引言1.1 研究背景底层穿层柱结构作为高层建筑结构设计中的重要组成部分，其设计对于整个建筑的安全性和稳定性具有至关重要的作用。
在高层建筑中，底层承载了整个建筑的重量，承受着来自上部荷载的压力和力学作用，因此其结构设计必须经过严谨的考虑和分析。
随着建筑技术的不断发展和建筑形式的多样化，底层穿层柱结构的设计也变得愈发复杂和多样化。
在过去的建筑实践中，底层穿层柱结构设计常常受到传统设计理念的限制，导致设计方案缺乏创新性和灵活性。
对底层穿层柱结构设计进行深入研究和探讨，对于提高建筑结构的安全性和稳定性，推动建筑设计的创新和发展具有重要意义。
通过对底层穿层柱结构设计的研究，可以更好地了解其在高层建筑中的应用和作用，探讨其设计原则和方法，以及面临的常见问题和未来发展方向。
只有深入探讨和研究底层穿层柱结构设计，才能更好地指导高层建筑的设计实践，实现建筑结构的优化和创新。
1.2 研究目的研究目的是为了深入探讨高层建筑底层穿层柱结构设计的相关问题，解决目前在建筑工程领域中存在的底层穿层柱结构设计不足或存在的不合理之处。
通过研究底层穿层柱结构设计原则和方法，提高底层穿层柱结构在高层建筑中的稳定性和安全性，为建筑行业的发展做出贡献。
工程实例上海金茂大厦消防设计特点浅析鲁海平提要上海金茂大厦号称中国第一高厦，其消防设施的设置为国内众多消防工程设计人员所关注。
文中介绍了该大厦消防系统的设计特点，贯彻“立足自救，安全保险”的原则。
关键词超高层建筑消防设计特点88层金茂大厦建筑面积28万m2，高380余 m。
由美国 SOM设计事务所设计。
笔者在1996至1997年间参加了金茂大厦消防部分施工图深化设计工作。
金茂大厦的消防系统设计与我国国内现有的常规设计有很大的不同。
下面将其分析介绍，与设计同行们共同探讨。
1 消防系统的设计特点金茂大厦消防系统最大的设计特点可以用“立足自救，安全保险”这八个宇来概括。
本人认为这八个字就是美国设计师整个设计过程中贯穿如一的指导思想。
由于金茂大厦高380余 m，建筑内部超高层部分一旦发生火灾，想要借助外部消防手段来扑灭火灾是不可能的。
目前，上海通过室外救火车从水泵接合器加压最高仅能达到160m，而消防车只能达到30m-48m。
所以金茂大厦的消防必须依靠大厦内部自身的消防设施。
消防系统的设计必须做到安全可靠、万无一失。
正是基于“安全保险、立足自救”这八个字，美国机电工程师在金茂大厦的消防设计中，消火栓和自动喷淋系统都采用了屋顶水箱、中间水箱重力流消防供水系统。
高规第7．4．7．5条明文规定：除串联消防给水系统外，发生火灾时由消防水泵供给的消防用水不应进入高位消防水箱。
重力消防作为永久高压制供水系统比国内常见的临时高压制消防供水系统更安全、更可靠。
具体消防分区是：地下3层—地面41层由设在51层的中间水箱提供消防用水；42层-80层由屋顶3层的水箱提供消防用水；80层以上则由增压泵从屋顶3层的水箱中吸水提供消防用水。
而后由减压阀竖向分区，将以上3个区域分成6个消防分区。
在地下3层设置有1600m3的生活、消防合用水池，这其中包括了整个金茂大厦 50％生活日用水量及100％的消防用水贮水量(含3h的40L/s消火栓用水量及 1h的30L/s自动喷淋用水量)。
高层建筑（上海金茂大厦）结构体系分析土木1301班班玄威U201315###我国对高层建筑的定义：中国自2005年起规定超过10层的住宅建筑和超过24米高的其他民用建筑为高层建筑。
（一）高层建筑结构设计原则1.钢筋混凝土高层建筑结构设计应与建筑、设备和施工密切配合，做到安全适用、技术先进、经济合理，并积极采用新技术、新工艺和新材料。
2.高层建筑结构设计应重视结构选型和构造，择优选择抗震及抗风性能好而经济合理的结构体系与平、立面布置方案，并注意加强构造连接。
在抗震设计中，应保证结构整体抗震性能，使整个结构有足够的承载力、刚度和延性。
（二）高层建筑结构体系及适用范围目前国内的高层建筑基本上采用钢筋混凝土结构。
其结构体系有：框架结构、剪力墙结构、框架—剪力墙结构、筒体结构等。
工程概况：金茂大厦位于上海浦东陆家嘴金融贸易区，工程占地面积2．3万m2，地下三层、地上八十八层，建筑面积约29万m2，金茂大厦建筑总高度为420．5m金茂大厦是融办公、商务、宾馆等多功能为一体的智能化高档楼宇，第3-50层为可容纳10000多人同时办公的、宽敞明亮的无柱空间；第51-52层为机电设备层。
第53-87层为世界上最高的超五星级金茂凯悦大酒店，其中第56层至塔顶层的核心筒内是一个直径27米,阳光可透过下班折射进来的净空高达142米的空中中庭。
环绕中庭四周的是大小不等,风格各异的555间客房和各式中西餐厅等,第86层为企业家俱乐部；第87层为空中餐厅；距地面341米的第88层为国内迄今最高的观光层,可容纳1000多名游客,两部速度为9.1米/秒的高速电梯用45秒将观光宾客从地下室1层直接送达观光层,环顾四周，极目眺望，上海新貌尽收眼底。
裙楼部分有6层，内设大小宴会厅、百货商场和休闲娱乐等；6万m2的三层地下室内设有各类大型机电设备、服务设备、地下停车库和食街。
整幢大楼如一座综合性的小区。
其总投资约45亿人民币。
上海金茂大厦位于长江下游冲积平原处，那不是容易建造超高层建筑的地方，该处的土质条件极差，以至于建在浅基础上的许多建筑最大沉降可达到254mm；永久的地下水位是地面下1m之内。
第八章基坑典型工程实例建筑基坑工程的设计与施工技术形式多样，实际工程影响因素很多，与(一般)岩土工程特性一样，基坑工程有着"先实践，后理论"的特点，迄今为止，我国已有大量的较成功的深基坑工程实践经验，但也有一些失败的教训。
为了全面地了解建筑基坑的设计与施工特点，便于设计人员在计算时参考工程经验，本章选择了一些较成功的基坑工程实例。
所选实例主要考虑以下几点：(1)工程规模大且典型的深基坑；(2)在某一方面具有突出的特色；(3)对以后基坑工程有指导意义。
另外，对几种典型的悬臂桩墙围护结构的设计计算也通过实例进行了详细介绍。
实例一桩墙结构设计1．悬臂桩墙设计已知：悬臂桩墙结构挡土高度=3m；砂土y=19kN／m2；P一30，无地下水，钢板桩允许应力[口]=240MPa，如图8-1。
确定板桩墙所需长度L和所需截面矩Ⅳ。
可选用单位重度845N／m的300×300工字钢(W----365cm3／m)。
2．单支撑桩墙设计已知：挡土高度H=6m，砂土7=19kN／m3，无地下水，采用横向支撑，间隔2m。
作用点在墙后地面下1m处；钢板桩，允许挠曲应力240MPa，按"自由支座"进行设计。
求：板桩所需长度L、支撑作用力F和所需截面矩W(见图8-2)。
解3．拉锚板桩计算某工程挖土深6m，采用拉锚板桩挡土，将板桩后挖去1m深、1～2m宽的沟槽，地面荷载为条形荷载30kN／m2，宽6m，离板桩2m，地质情况如图8-3所示。
基坑内为密集钢筋混凝土桩，板桩外设井点降水，井点管长7m。
解(1)选用的各层土的P、c值，在井点降水范围内的认f值进行调整，板桩后主动侧压力(2)地面荷载：由于在板桩后预先挖了Im深的沟槽，计算土压力时以Im深处起算，该Im厚的土作为地面荷载，其值为4．多层支撑板桩墙计算某工程地下室，挖土深9m，桩基承台厚4m，土质情况如图8-4所示。
钢板桩选用V号ESP，每延长米截面模量Ⅳ一3．82×106mm3，惯性矩，一9．55×108mm4，弹性模量E=2．06×105N／mm2。
