超高速永磁直流无刷电机的特点

五种新型电机简介姓名：赵涛学号：20121102491、超声波电机简介：原理：超声波电机就是利用超声波频率范围内的机械振动来获得动力源的装置，借助摩擦传递弹性超声波振动以获得动力。

超声波电机获得能量的超声波振动源又与压电陶瓷有着密切联系，当对压电陶瓷施加交变电压时，压电陶瓷本身或压电陶瓷和金属的混合体就会产生周期性地伸缩，即逆压电效应，通过这种伸缩，电机产生了动力。

人耳所能听到的的声音频率约为20Hz-20KHZ，而当频率超过20KHz以上，人耳便无法辨识，成为超声波。

对超声波电机的压电材料输入电压所产生的是晶体的形变，因此利用压电材料来带动转子，其前进的距离相当小，约是微米等级，因此若要此电机做长距离运动，就必须输入超声波的高频电压，使定子产生极高的振动频率才能得到合适的转速，这也正是超声波电机的由来。

特点: 1、超声波电机弹性振动体的振动速度和依靠摩擦传递能量的方式决定了它是一种低速电机，同时其能量密度是电磁电机的5到10倍左右，使得它不需要减速机构就能低速时获得大转矩，可直接带动执行机构。

2、超声波电机的构成不需要线圈与磁铁，本身不产生电磁波，所以外部磁场对其影响较小。

3、超声波电机断电时，定子与转子之间的静摩擦力使电机具有较大的静态保持力矩，从而实现自锁，省去了制动闸，简化了定位控制，其动态响应时间也较短。

4、超声波电机依靠定子的超声振动来驱动转子运动，超声振动的振幅一般在微米数量级，在直接反馈系统中，位置分辨率高，容易实现较高的定位控制精度。

应用:1、超声波电机可用于照相机的自动聚焦系统的驱动器；航空航天领域的自动驾驶仪伺服驱动器；机器人或微型器械自动控制系统的驱动器；高级轿车门窗和座椅靠头调节的驱动装置；窗帘或百叶窗自动启闭装置；2、医学领域的人造心脏驱动器、人工关节驱动器；强磁场环境下设备的驱动装置，如磁悬浮列车的控制系统；不希望驱动装置产生磁场的场合，如磁通门的自动测试转台等。

2、 无刷直流电动机 ：原理：无刷永磁电动机伺服系统主要由4个部分组成：永磁同步电动机MS 、转子位置检测器BQ 、逆变器和控制器。

无刷直流电动机与永磁同步电动机的结构和性能比较1.在电动机结构与设计方面这两种电动机的基本结构相同，有永磁转子和与交流电动机类似的定子结构。

但永磁同步电动机要求有一个正弦的反电动势波形，所以在设计上有不同的考虑。

它的转子设计努力获得正弦的气隙磁通密度分布波形。

而无刷直流电机需要有梯形反电动势波，所以转子通常按等气隙磁通密度设计。

绕组设计方面进行同样目的的配合。

此外，BLDC控制希望有一个低电感的绕组，减低负载时引起的转速下降，所以通常采用磁片表贴式转子结构。

内置式永磁（IPM）转子电动机不太适合无刷直流电动机控制，因为它的电感偏高。

IPM结构常常用于永磁同步电动机，和表面安装转子结构相比，可使电动机增加约15%的转矩。

2.转矩波动两种电动机性能最引人关注的是在转矩平稳性上的差异。

运行时的转矩波动由许多不同因素造成，首先是齿槽转矩的存在。

已研究出多种卓有成效的齿槽转矩最小化设计措施。

例如定子斜槽或转子磁极斜极可使齿槽转矩降低到额定转矩的1%～2%以下。

原则上，永磁同步电动机和无刷直流电动机的齿槽转矩没有太大区别。

其他原因的转矩波动本质上是独立于齿槽转矩的，没有齿槽转矩时也可能存在。

如前所述，由于永磁同步电动机和无刷直流电动机相电流波形的不同，为了产生恒定转矩，永磁同步电动机需要正弦波电流，而无刷直流电动机需要矩形波电流。

但是，永磁同步电动机需要的正弦波电流是可能实现的，而无刷直流电动机需要的矩形波电流是难以做到的。

因为无刷直流电动机绕组存在一定的电感，它妨碍了电流的快速变化。

无刷直流电动机的实际电流上升需要经历一段时间，电流从其最大值回到零也需要一定的时间。

因此，在绕组换相过程中，输入到无刷直流电动机的相电流是接近梯形的而不是矩形的。

每相反电动势梯形波平顶部分的宽度很难达到120°。

正是这种偏离导致无刷直流电机存在换相转矩波动。

在永磁同步电动机中驱动器换相转矩波动几乎是没有的，它的转矩纹波主要是电流纹波造成的。

直流无刷电机的参数解读直流无刷电机是一种新型的电机，具有高效、低噪音、寿命长等优点，因此在现代工业中得到了广泛的应用。

了解直流无刷电机的参数可以帮助我们更好地掌握和应用它们。

本文将从电机的参数角度来解读直流无刷电机的性能。

参数一：转速转速是直流无刷电机最常见的参数之一，它代表了电机旋转的速度。

直流无刷电机的转速受到控制器的控制，通常可以在0~10,000rpm之间进行调整。

转速越高，电机的输出功率也就越大，但同时会产生更多的热量和噪音。

参数二：电压电压是直流无刷电机的驱动电源，也是控制器需要的输入电压。

在大多数应用中，直流无刷电机的驱动电压通常是12V或者24V，但也有其他电压的直流无刷电机可以供选择。

需要注意的是，使用不恰当的电压会造成电机损坏或性能不良。

参数三：负载扭矩直流无刷电机的输出扭矩与控制器的输出电流成正比。

因此，负载越大，电机输出的扭矩就越大。

一般情况下，电机的扭矩可以通过改变驱动电流来控制。

参数四：效率电机效率是指输入功率和输出功率的比值。

直流无刷电机的效率通常在70％~90％之间，电机的转速和负载对效率都有影响。

以适当的电压和负载值控制电机的运行能够提高电机的效率。

参数五：寿命直流无刷电机的寿命与电机的内部结构、使用环境以及负载情况等因素都有关系。

一般来说，直流无刷电机的寿命要比有刷电机更长，可以达到100,000小时以上。

参数六：噪音相对于有刷电机（由于扫除刷的噪音），直流无刷电机的噪音要低很多。

在使用直流无刷电机的过程中，要注意各部件的紧固情况和电机装配是否牢固，以减小电机噪音。

综上所述，直流无刷电机的转速、电压、负载扭矩、效率、寿命以及噪音等参数都直接影响着电机的性能。

因此，在选购直流无刷电机时要注意根据具体的应用要求，选择适合的电机参数，以发挥电机的最大潜力。

同时，在应用过程中，还需注意电机的运行状态和保养维护，以延长电机的寿命和提高电机的性能。

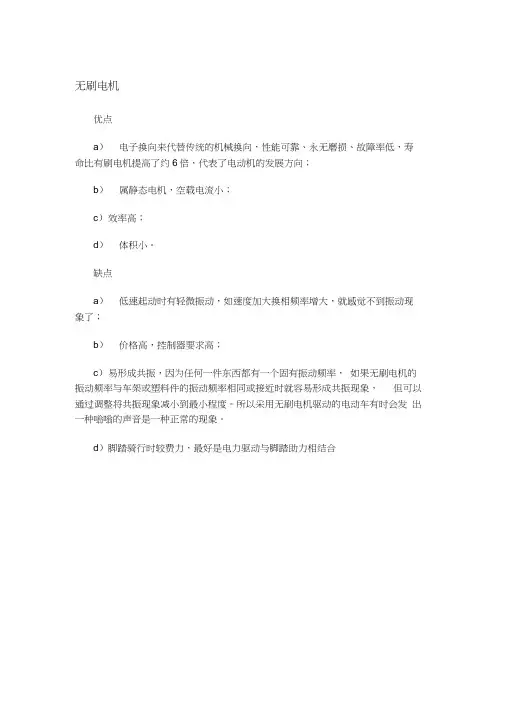

无刷电机
优点
a）电子换向来代替传统的机械换向，性能可靠、永无磨损、故障率低，寿命比有刷电机提高了约6倍，代表了电动机的发展方向；
b）属静态电机，空载电流小；
c）效率高；
d）体积小。

缺点
a）低速起动时有轻微振动，如速度加大换相频率增大，就感觉不到振动现象了；
b）价格高，控制器要求高；
c）易形成共振，因为任何一件东西都有一个固有振动频率，如果无刷电机的振动频率与车架或塑料件的振动频率相同或接近时就容易形成共振现象，但可以通过调整将共振现象减小到最小程度。

所以采用无刷电机驱动的电动车有时会发出一种嗡嗡的声音是一种正常的现象。

d）脚踏骑行时较费力，最好是电力驱动与脚踏助力相结合。

5kw直流无刷电机5kW直流无刷电机是一种高效率、高功率输出的电机，广泛应用于工业生产和家用电器领域。

本文将从电机原理、结构特点、应用场景等方面介绍5kW直流无刷电机的相关知识。

一、电机原理直流无刷电机是一种将直流电能转化为机械能的设备。

其工作原理基于电磁感应和霍尔效应。

电机内部由定子和转子两部分组成。

定子上绕有若干个线圈，通过电流激励形成磁场。

转子上的永磁体则产生磁场，与定子磁场相互作用产生力矩，从而驱动转子旋转。

二、结构特点1.永磁体：5kW直流无刷电机采用高磁能积永磁体，具有较大的磁场强度和稳定性，能够提供充足的转矩和功率输出。

2.定子线圈：定子线圈采用优质导线，绕制工艺精湛，能够承受较大的电流和温度，保证电机的高效运行。

3.转子结构：转子采用铁芯和永磁体的复合结构，能够提高转子的刚度和磁场分布均匀性，减小电机的振动和噪音。

4.轴承系统：5kW直流无刷电机采用高精度轴承，能够承受较大的径向和轴向载荷，保证电机的平稳运行和长寿命。

三、应用场景1.工业生产：5kW直流无刷电机常用于机床、风力发电机组、压缩机等设备中。

其高功率输出和高效率特点，能够满足工业生产对动力设备的要求。

2.家用电器：5kW直流无刷电机广泛应用于家用电器领域，如空调、洗衣机、电冰箱等。

其高效率和低噪音特点，能够提供稳定可靠的动力支持，提升家电的性能和使用寿命。

3.新能源领域：随着新能源的快速发展，5kW直流无刷电机在电动汽车、无人机等领域的应用也日益增多。

其高功率输出和高效能转换特点，能够提供可靠的动力支持，推动新能源技术的发展。

四、发展趋势随着科技的进步和需求的不断增长，5kW直流无刷电机在未来将继续发展壮大。

以下是几个发展趋势：1.高效率：未来的5kW直流无刷电机将更加注重提高转换效率，降低能量损耗，以满足节能环保的需求。

2.智能化：随着人工智能技术的发展，5kW直流无刷电机将趋向于智能化控制，实现自动化运行和优化控制。

永磁直流无刷电机和永磁同步电机1. 引言说到电机，很多人可能觉得这就是个硬邦邦的技术话题，其实啊，电机就像我们生活中的小助手，默默为我们的日常服务。

今天，我们就来聊聊两种电机：永磁直流无刷电机（BLDC）和永磁同步电机（PMSM）。

它们都是以“永磁”命名，听起来是不是很高大上？实际上，这两位“电机明星”各有千秋，各有自己的粉丝群体，来，咱们一起深入了解一下它们的故事。

2. 永磁直流无刷电机（BLDC）2.1 什么是BLDC？首先，永磁直流无刷电机就像是一位现代的“高科技小伙”，它的无刷设计让它比传统的有刷电机更加出色。

大家知道，电机里有刷子，像是老古董，容易磨损，还得频繁换，真是让人烦。

可是BLDC就不同了，它彻底告别了刷子，效率高得惊人，使用寿命也大大延长。

听说，有的人用了好几年都没出毛病，简直就像是电机界的“长青树”！2.2 BLDC的应用场景说到应用，BLDC可不是个闲人，简直可以说是无处不在。

无论是电动车、空调，还是咱们常见的吸尘器，甚至是智能手机里的马达，BLDC都有一席之地。

试想一下，当你在炎热的夏天打开空调，清凉的风吹来，那可都是BLDC在默默工作呢！而且，它运行的时候安静得就像小猫咪，让你在家里享受宁静时光。

3. 永磁同步电机（PMSM）3.1 PMSM的特性再来说说永磁同步电机，PMSM也不甘示弱。

它像是一位稳重的绅士，拥有极高的扭矩密度和出色的控制性能。

这位绅士可是电机界的“技术流”，使用的是同步原理，能在各类负载下稳定工作，简直是个全能选手。

很多时候，PMSM被广泛应用在工业领域，比如数控机床、自动化设备等。

它的表现就像一位经验丰富的老手，踏实稳重，给人一种值得信赖的感觉。

3.2 PMSM的优缺点当然，PMSM也有自己的小脾气。

相比BLDC，它的制造成本稍高，毕竟技术含量在那里。

不过，物有所值，使用寿命和运行效率可都是杠杠的，能让你省不少电费呢！这就好比买了个高档手机，虽然贵，但它的性能和体验真心让人满意。

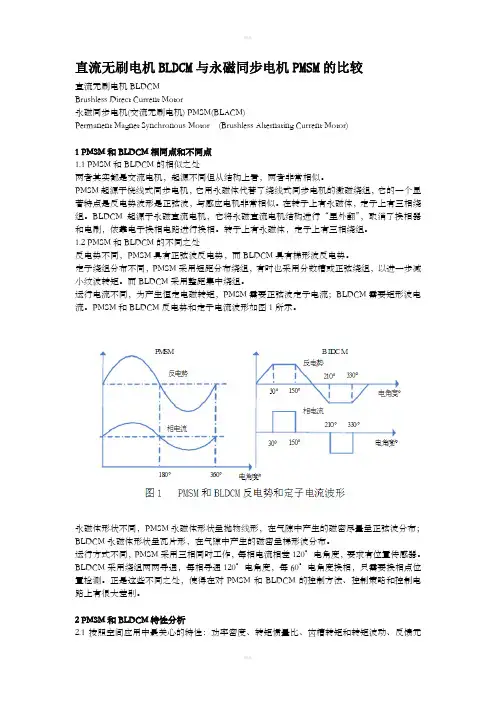

直流无刷电机BLDCM与永磁同步电机PMSM的比较直流无刷电机BLDCMBrushless Direct Current Motor永磁同步电机(交流无刷电机) PMSM(BLACM)Permanent Magnet Synchronous Motor (Brushless Alternating Current Motor)1 PMSM和BLDCM相同点和不同点1.1 PMSM和BLDCM的相似之处两者其实都是交流电机，起源不同但从结构上看，两者非常相似。

PMSM起源于饶线式同步电机，它用永磁体代替了绕线式同步电机的激磁绕组，它的一个显著特点是反电势波形是正弦波，与感应电机非常相似。

在转子上有永磁体，定子上有三相绕组。

BLDCM起源于永磁直流电机，它将永磁直流电机结构进行“里外翻”，取消了换相器和电刷，依靠电子换相电路进行换相。

转子上有永磁体，定子上有三相绕组。

1.2 PMSM和BLDCM的不同之处反电势不同，PMSM具有正弦波反电势，而BLDCM具有梯形波反电势。

定子绕组分布不同，PMSM采用短距分布绕组，有时也采用分数槽或正弦绕组，以进一步减小纹波转矩。

而BLDCM采用整距集中绕组。

运行电流不同，为产生恒定电磁转矩，PMSM需要正弦波定子电流；BLDCM需要矩形波电流。

PMSM和BLDCM反电势和定子电流波形如图1所示。

永磁体形状不同，PMSM永磁体形状呈抛物线形，在气隙中产生的磁密尽量呈正弦波分布；BLDCM永磁体形状呈瓦片形，在气隙中产生的磁密呈梯形波分布。

运行方式不同，PMSM采用三相同时工作，每相电流相差120°电角度，要求有位置传感器。

BLDCM采用绕组两两导通，每相导通120°电角度，每60°电角度换相，只需要换相点位置检测。

正是这些不同之处，使得在对PMSM和BLDCM的控制方法、控制策略和控制电路上有很大差别。

2 PMSM和BLDCM特性分析2.1按照空间应用中最关心的特性：功率密度、转矩惯量比、齿槽转矩和转矩波动、反馈元件、逆变器容量等特性对PMSM和BLDCM进行对比分析。

电动机保护器电动机保护器的作用是给电机全面的保护控制，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、接地、轴承磨损、定转子偏心时、绕组老化予以报警或保护控制。

主要种类（一）热继电器是五十年代初引进苏联技术开发的金属片机械式电动机过载保护器。

它在保护电动机过载方面具有反时限性能和结构简单的特点。

但存在功能少，无断相保护，对电机发生通风不畅，扫膛、堵转、长期过载；频繁启动等故障不起保护作用。

这主要是因为热继电器动作曲线和电动机实际保护曲线不一致，失去了保护作用。

且重复性能差，大电流过载或短路故障后不能再次使用，调整误差大、易受环境温度的影响误动或拒动，功耗大、耗材多、性能指标落后等缺陷。

（二）温度继电器是采用双金属片制成的盘式或其他形式的继电器，具有结构简单、动作可靠，保护范围广泛等优点，但动作缓慢，返回时间长，3KW以上的三角形接法电动机不宜使用。

如今在电风扇、电冰箱、空调压缩机等方面大量使用。

温度继电器与热继电器不同。

温度继电器是装在电动机内部，靠温度变化时期动作的。

而热继电器装在动力线上，靠电流热效应动作的。

（三）电子式电动机保护器已由晶体管发展到集成电路至今已发展到微处理芯片厚模电路，从功能上一般分为断相保护、综合保护（多功能保护）、温度保护和智能保护。

此类保护器具有节能、动作灵敏、精确度高、耐冲击振动，重复性好、保护功能齐全、功耗小等优点。

1.电动机保护器（电机保护器）是以检测线电流的变化（包括采取、正序、负序、零序和过流）为原则，可检测断相或过载信号。

除具有断相保护功能外，还具有过负荷、堵转保护功能。

2.智能保护：集保护、遥测、通讯、遥控与一体的电动机保护装置，对电动机发生断相、过载、短路、欠压、过压和漏电等故障时实现保护，还具有电流电压显示，时间控制，软件自诊断，来电自恢复，自启动顺序，故障记忆，自琐和远传报警，显示故障时的电流、电压故障前后用代号闪烁示警，配置RS485通讯接口，实现计算机联网。

用途永磁直流电机是用永磁体建立磁场的一种直流电机。

永磁直流电机广泛应用于各种便携式的电子设备或器具中，如录音机、VCD机、电唱机、电动按摩器及各种玩具，也广泛应用于汽车、摩托车、电动自行车、蓄电池车、船舶、航空、机械等行业，在一些高精尖产品中也有广泛应用，如录像机、复印机、照相机、手机、精密机床、银行点钞机、捆钞机等。

在舞台灯光方面，永磁直流电机，特别是小型永磁直流齿轮电机的用量非常大。

计算机行业中的打印机、扫描仪、硬盘驱动器、光盘驱动器、刻录机、冷却风扇等都要用到大量的永磁直流电机。

汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、打气泵更是用到各种永磁直流电机。

宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机等都用到永磁直流电机、在武器装备中，永磁直流电机广泛应用于导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。

在工农业方面，永磁直流电机也广泛用于电气和自动化控制及仪器仪表中。

在医用方面，永磁直流电机用处更不小，如医用的各种仪器、手术工具，如开脑手术中的电动锯骨刀，特别是野外手术中的各种仪器基本上都是用的永磁直流电机。

在残疾人用品方面，如机械手、残疾车等都用到永磁直流电机。

在生活方面，用处更多，连牙刷也用永磁直流电机做成电动牙刷了。

永磁直流电机的应用真是举不胜举，可以说是无处不在。

随着时代的发展，永磁直流电机的应用会更多，原先用交流电机的许多场合均被永磁直流电机所替代。

特别是出现永磁无刷电机后，永磁直流电机的生产数量在不断地上升。

我国每年生产的各种永磁直流电机大达数十亿台以上，生产永磁直流电机的厂家不计其数。

特点1、可替代直流电机调速、变频器+变频电机调速、异步电机+减速机调速；2、具有传统直流电机的优点，同时又取消了碳刷、滑环结构；3、可以低速大功率运行，可以省去减速机直接驱动大的负载；4、体积小、重量轻、出力大；5、转矩特性优异，中、低速转矩性能好，启动转矩大，启动电流小；6、无级调速，调速范围广，过载能力强；7、软启软停、制动特性好，可省去原有的机械制动或电磁制动装置；8、效率高，电机本身没有励磁损耗和碳刷损耗，消除了多级减速耗，综合节电率可达20%~60%。

直流无刷电机的参数解读一、直流无刷电机简介直流无刷电机（BLDC）是一种无刷电机，相较于传统的有刷直流电机，在效率、寿命和可靠性方面有诸多优势。

直流无刷电机通过具有传感器或传感器less（传感器的绕组）两种设计类型，采用电子换向器控制器自动换向，无需机械换向器。

二、直流无刷电机的参数直流无刷电机的性能取决于各项参数的设定。

下面将对一些重要的参数进行解读。

1. 电压（Voltage）电压是指系统提供给直流无刷电机的电压大小。

电压越高，电机的输出功率越大。

但是应注意不要超过电机的额定电压，否则会对电机产生损害。

2. 转速（Speed）转速是指电机转动的速度，通常以转/每分钟（RPM）为单位。

直流无刷电机的转速可以根据需求进行调整。

转速一般与电压和负载有关，可以通过调整电压或改变负载来实现。

3. Torque常数（Torque Constant）Torque常数是衡量电机齿轮转动的能力。

它表示电机提供的扭矩与电流之间的关系。

Torque常数越大，电机的输出扭矩越大。

4. 功率（Power）功率是指电机输出的功率大小，通常以瓦（Watt）为单位。

功率可以通过电压和电流的乘积来计算。

电机的功率越大，其输出效果越好。

三、直流无刷电机的应用领域直流无刷电机的性能和优势使得它在许多领域得到广泛应用。

1. 电动工具直流无刷电机在电动工具中的应用非常广泛，如电动螺丝刀、电动钻等。

直流无刷电机可以提供高转速和高扭矩，使得电动工具更加高效。

2. 电动车辆直流无刷电机也被广泛应用于电动车辆领域，如电动自行车、电动汽车等。

直流无刷电机具有高效率和高转矩的特点，使得电动车辆具有更好的动力性能。

3. 家电产品直流无刷电机常用于家电产品，如洗衣机的电机、吸尘器的电机等。

直流无刷电机具有低噪音、高效率和长寿命的特点，增加了家电产品的性能和可靠性。

4. 工业自动化直流无刷电机也在工业自动化领域得到广泛应用，如机器人、自动化生产线等。
