绝缘材料介绍

绝缘材料介绍

留采用“耐热等级”这个术语。 3.1.1 运行条件 …验 证明：如果电工产品(如旋转电机、变压器等)标准是以第 3.1条所列的温度为基础并适当考虑该产品的特有因素制
订的，那么，按这样的标准设计、制造的电工产品在通 常的运行条件下可具有满意而经济的使用期。 3.1.2▲ 缘结构中的绝缘材料 标明某电工产品为某耐热等级， 绝不意味
级所对应的温度(否则见第3.1.2条)。 由于习惯上的原 因，目前无论对绝缘材料、绝缘结构和电工产品均笼统 地使用“耐热等级”这一术语。但今后的趋势是，对绝 缘材料
推荐采用“温度指数”和“相对温度指数”这两个术语； 对绝缘结构则推荐采用“鉴别标志”这个术语；绝缘结 构的“鉴别标志”只和所设计的特定产品发生联系；而 对电工产品则保
拉力，例如玻璃每平方厘米截面积能承受1400牛顿的拉 力。 ▲缘材料的绝缘性能与温度有密切的关系。温度 越高，绝缘材料的绝缘性能越差。为保证绝缘强度，每 种绝缘材料都
潮防雷性和较高的机械强度以及工艺加工方便等特点。 根据上述要求，常用绝缘材料的性能指标有绝缘强度、 抗张强度、比重、膨胀系数等。 ▲缘耐压强度：绝缘 体两端所加的电压
越高，材料内电荷受到的电场力就越大，越容易发生电 离碰撞，造成绝缘体击穿。使绝缘体击穿的最低电压叫 做这个绝缘体的击穿电压。使1毫米厚的绝缘材料击穿时， 需要加上的电
应有良好的导热性、耐潮防雷性和较高的机械强度以及 工艺加工方便等特点。根据上述要求，常用绝缘材料的 性能指标有绝缘强度、抗张强度、比重、膨胀系数等。 ▲缘耐压强度：
绝缘体两端所加的电压越高，材料内电荷受到的电场力 就越大，越容易发生电离碰撞，造成绝缘体击穿。使绝 缘体击穿的最低电压叫做这个绝缘体的击穿电压。使1毫 米厚的绝缘材料
能受到其他材料的影响。此外，各种材料的耐热性在很 大的程度上还撒于它们在绝缘结构中所承担的特定功能。 ⊥绝缘材料在电工产品中的使用而论，材料评定有两个 目的：一是对

电工材料 第4章—绝缘材料

电工材料 第4章—绝缘材料

本章内容
4.1 绝缘材料的基础知识 4.2 气体绝缘材料 4.3 液体绝缘材料 4.4 浸渍绝缘材料 4.5 绝缘纤维制品 4.6 浸渍纤维制品 4.7 电工层压制品 4.8 电工用橡胶、塑料、绝缘薄膜及其制品 4.9 电工用玻璃、陶瓷、云母、石棉及其制品
4.1 绝缘材料的基础知识
一、绝缘材料的概念及分类
4.1 绝缘材料的基础知识
四、绝缘材料的基本性能
1、电气性能
4）电介质的击穿和击穿强度
➢ 当外加电压超过某一临界值时，通过电介质的电流会剧增，并完 全失去绝缘能力，这种现象称为电介质的击穿。
➢ 使电介质发生击穿时的最低电压称为击穿电压，此时的电场强度 为电介质的击穿强度，也称为绝缘强度。 Eb Ub / h (kV/cm或kV/mm)
➢ 电介质的老化主要有环境老化、热老化和电老化三种类型。 ➢ 环境老化又称大气老化，是由紫外线、臭氧、盐雾、酸碱等因素
引起的污染性化学老化。其中，紫外线是主要影响因素。 ➢ 热老化多见于低压电器，电老化多见于高压电器。
4.1 绝缘材料的基础知识
四、绝缘材料的基本性能
2、理化性能 1）物理性能——黏度
➢ 但电介质并不是绝对不导电的，它们在外加电压的作用下均有微小的 电流通过，这一物理现象称为电导，这一微小电流称为泄漏电流，又 称漏导电流。电介质的电导主要是由自身或外来杂质的少量带电离子 移动形成的，电阻大，导电能力很弱。
4.1 绝缘材料的基础知识
一、绝缘材料的概念及分类
2、绝缘材料的分类 ➢ 绝缘材料种类繁多，涉及面广，为了更好地掌握和使用绝
冷却散热和保护等作用。
4.2 气体绝缘材料
一、气体绝缘材料的作用及其性能要求
2、气体绝缘材料的性能要求 ➢ 在电气工程中，特别是工作于高压状态下的气体绝缘材料

第2章 绝缘材料及老化

第2章 绝缘材料及老化

绝缘劣化的特征量有直接和间接之分。前者指明了运行中所 必须具有的性能，如耐电强度、机械强度等；后者和这些必须 具有的性能只是有着某种联系，但并无直接的、确定的关系， 如绝缘电阻、介质损耗因数等。直接特征量的确定通常采用破 坏性试验方法；间接的特征量则可以通过非破坏性试验方法确 定。因此间接的特征量对于绝缘在线诊断有着极其重要的意义。
化学交联法是先将交联剂按 1%~3%的比例与聚乙烯相混合，
在低于交联剂的分解温度之下进行挤出，然后加热加压使 其交联。
化学交联法
2.1.4 气体绝缘设备
1、满足条件：

在使用温度范围以内为气体状态；
可进行压缩（压力可以按照需要增大）； 具有稳定的化学性质，无毒，无公害； 不造成较大的成本负担。
巴申定律：

U s f (P d ) 固体绝缘中气泡或气隙发生局部放电遵循巴申定律。
油浸绝缘与交联聚乙烯相比，后者内部发生局部放
电时危害更大。

局部放电使高分子材料老化的机理：
1）带电质点的轰击；2）热效应；3）活性生成物 ；4）辐射效应；5） 机械力作用。
（1）电树枝 气隙表面材料受局部放电的腐蚀
气体绝缘材料
气体绝缘：
1. 气体作为主绝缘，其它固体电介质只起支撑作用（架空线、空气电容器、 断路器、充气电力电缆及通信电缆等）； 2. 气体也可与承担主绝缘的固体或液体电介质以串联或并联形式存在； 3. 气体介质除了起绝缘作用外，有时还起灭弧、冷却和保护作用； 气体分普通气体和SF6气体。
真空绝缘：
2、能满足上面的条件的合成气体是六氟化硫，通常称为SF6气体。 3、SF6气体的分子量为146，分子构造是以硫（S）为中心、正八面体的顶 点为氟（ F）的对称分布。 SF6气体在电力设备的通常使用温度范围内 可以被压缩到10个大气压。 4、SF6气体的放电电压为大气压下空气的2~2.5倍，压缩几个气压后，可以 得到 10 倍于空气的绝缘耐压水平。也就是说，压缩后可得到几乎与绝

绝缘材料PC、PET、PVCppt课件

绝缘材料PC、PET、PVCppt课件
美国GE(SABIC)
日本帝人( 德国拜尔 四川康隆鑫(KLC)
PC 类
四川龙华 (LONGHUA)
苏洲奥美(OMAY) 佾鑫阻燃薄膜 合宏PC FORMEX(ITW)
常用绝缘材料介绍
常用型号有FR60(抛光平面/抛光平面),FR63(抛光平面/平光压花),FR65(抛光平面/平光压花),FR700(黑
龙华PC主要也是四大类: 透明PC,磨砂PC,阻燃PC和PP LonghuaPC-870-83(B), LonghuaPC-770-83(F), LonghuaPC-860-60B, LonghuaPC-860-63B, LonghuaPC-860-65B, LonghuaPC-870, LonghuaPC-811, LonghuaPC-835, LonghuaPP-WT/BK, 龙华PC亦除了PP是610MM宽外,其它型号的PC亦基本上是930MM宽和1230MM宽两种规格. 龙华还有一些拉丝处理的PC.
东材是亦今国内做得最好的PET生产厂商,但其缺点是供货不稳定,资料不全,大部分产品 都未有做UL认证. 其主要产品类型有: 6020(透明),6021(乳白色),6020(SL),6023(阻燃PET,有UL认 证),6023(DB10)(有UL认证), DG10, DK10, DK11, DN10(有UL认证) ,DS20, DD10(电晕 PET) ,D266(表面硬化PET),等等
主要是生产透明PC,磨砂PC的二流供应商,性价比一般,并且卷料重料较轻,适合于量少 散料的客户.但其资料不是很齐全,所以只适合一些要求不严格的产品
主要产品类型有: FORMEX-10,FORMEX-18,FORMEX-20BK,FORMEX-31,FORMEX94BK,FORMEX-125BK,FORMEX GK-5BK, GK-10,GK-17,GK-30,GK-40,GK-62, 还有AS-100系 列,STATEX产品系列.(此系列具有静电消散之奇特功能)

绝缘材料分类及命名方法

绝缘材料分类及命名方法

薄膜类制品处于20世纪80年代初、中期水平
发展趋势：
低压电器的绝缘大力发展阻燃、抗冲、耐磨、无腐蚀、高尺
寸稳定性、高耐弧等新型材料；
电子绝缘向新一代产品发展。 发展环境协调型绝缘材料，如
无污染或少污染绝缘漆；无卤或低卤无锑阻燃绝缘材料（包括电
缆料、电工塑料、壳体材料、模塑材料、印制电路板等）；环境
1.利用它将带电部件与不带电部件或不同电位的 带电部件隔离。如触头支持件，绝缘底座、底板等。
2.利用它来熄灭电弧、隔离电弧，或将电弧限制 在一定范围内。如灭弧室、隔弧板。
3.利用绝缘材料的密度小、摩擦系数低、弹性模 量小、耐腐蚀性能好等特点，用它来代替金属制成 具有传动、支持、缓冲、安装、防护等功能的一般 结构零件。如轴承、手柄、支架、外壳、罩盖等。
PFCP202： 在PFCP型中电气性能最好。 PFCP203：适于作对机械性能要求较高的电机、
电器设备用绝缘结构零部件，并可在变压器油中 使用。 PFCP204、206：机械及电气用，高湿度下电气性 能好，也适用于热冲加工。 PFCP207：类似PFCP201，但在更低的温度下，具 有改进的冲孔特性。 PFCP308：类似PFCP206，但具有阻燃性。
3025、PFCC201、F850：机械用，电气性能 差（粗布）。3025B，3025C机械性能低于 3025，但有较高的经济性，相当于NEMA的C 布板。
3027 、 PFCC202 、 F851 ： 机械及电气用， （粗布），后者比前者有较高的电气性能， 相当于NEMA的CE布板。
3026、PFCC203、F852：机械用（细布）。 后者综合性能优于前者，相当于NEMA的L布 板。
我司酚醛纸板
纸质电木板， 是选用进口阔叶林 纸浆制成的绝缘浸渍纸 浸以 进口酚醛 树脂后经烘焙热压而成的 硬质板状绝 缘材料 。

绝缘材料

绝缘材料

六、环氧树脂
（一）概念 环氧树脂是泛指含有两个或两个以上环氧基，以 脂肪族、脂环族或芳香族等有机化合物为骨架并 能通过环氧基团反应形成有用的热固性产物的高 分子低聚体。分类为：环氧化聚烯烃、过醋酸环 氧树脂、环氧烯烃聚合物、环氧氯丙烷树脂、双 酚A树脂、环氧氯丙烷一双酚A缩聚物、双环氧氯 丙烷树脂以及2，2一双(对羟苯基)丙烷二缩水甘 油醚。
五、液体绝缘
2.分类 （1）液体绝缘材料可按其极性分为弱极性、非极 性、极性、强极性等几类。 ①弱极性和非极性液体绝缘材料（以矿物油为代 表）的固有电偶极矩小，相对介电常数εb约为2.2， 接近于折射率n的平方(εb≈n2)。 ②极性液体绝缘材料的固有电偶极矩大，故εb较 大，一般为3～7。 ③强极性液体绝缘材料的εb更大。由于存在较大 的本征离子电导,且易吸附杂质,故γ和tgδ较大。 （2）液体绝缘材料按材料来源可分为矿物绝缘油、 合成绝缘油和植物油 3大类 。
三、气体绝缘材料
（一）空气 空气一般指你生存的大气层的底部由气体和粉尘 组成的、肉眼看不到的、无色无味的许多物质组 成的整体的统称。 常态下空气的击穿强度约30kV/cm，在不均匀电 场下，其击穿强度下降，起始电晕场强为4kV/cm。 当气体的压力增大时，压缩空气的击穿电压明显 升高。当气体压力降至10－3～10－5Pa的高真空状 态时，即成为真空间隙绝缘。 （二）SF6气体
四、固体绝缘
用以隔绝不同导电体的固体。一般还要求固体绝 缘材料兼具支撑作用。与、相比,固体绝缘材料由 于密度较高,因而击穿强度也高得多，这对减少绝 缘厚度有重要意义。固体绝缘材料的绝缘电阻、 介电常数和的变化范围很广泛。例如聚四氟乙烯 的绝缘电阻可以高达10MΩ，因而可以防止泄漏 电流过大，而其相对介电常数很低仅2.0，使绝缘 的电容量变得很小；与此对应，高介电陶瓷具有 特高相对介电常数，达几千。因此可以根据不同 要求加以选用。

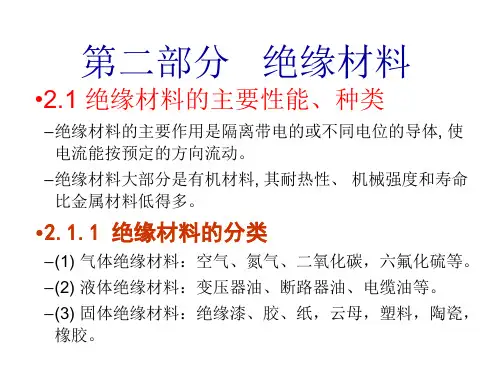

绝缘体.绝缘材料


•2.1.3 绝缘材料的型号:
–第一位数字为分类代号; –第二位数字表示同一分类中的不同品种; –第三位数字为耐热等级代号; –第四位数字为Βιβλιοθήκη 一种产品的顺序号， 用以表示配方、 成
分或性能上的差别。
•2.2 气体绝缘材料
•2.2.1 气体绝缘材料特点
–(1)化学性质稳定，惰性大，无腐蚀，无毒。
–(2)不燃不爆，不易分解。
– 氯磺化聚乙烯：电气性能、阻燃性好，耐油、 耐磨、耐酸碱、 耐老化。
• 2.4.4 电工用塑料
– 电工塑料是用合成树脂、高分子材料及 填料，热压制成的绝缘零件。
– 特点：电气性能优良、机械强度高、易 于模具加工。
• 1、酚醛塑料
– 俗称电木，是一种硬而脆的热固性塑料。 机械强度高，坚韧耐磨，尺寸稳定，耐 腐蚀，电绝缘性能优异。 适于制作电 器、仪表的绝缘件。
• 1、天然橡胶
– 特点：抗张强度、抗撕性、回弹性好，不耐热、不耐油，易燃 易老化。主要用于柔软、弯折和弹性高的电缆护套。耐压6kV， 使用温度<65℃。
• 2、合成橡胶
– 丁苯橡胶：耐热性，抗弯曲开裂、耐磨性好，弹性、抗拉性、 耐寒性差。一般与天然橡胶混合使用。主要用于电缆内层绝缘。
– 氯丁橡胶：阻燃、耐老化、耐油，电气性能差。
•2.4 固体绝缘材料
•2.4.1 绝缘胶
–绝缘胶与无溶剂漆相似，但粘度大，并加有填料。用于浇 注电缆接头、套管、20kV以下电力互感器等。
–绝缘胶主要有电器浇注胶、电缆浇注胶两类。由树脂加固 化剂制成。
•2.4.2 绝缘纤维制品
–1、绝缘纸 –主要有：电话纸（用于电信电缆、电机绝缘）、电缆纸DL、
•2.3.2 绝缘漆

1-1绝缘材料-概述


§1-1 概述
5、电介质的击穿和击穿强度 当施加于电介质的电场强度高于临界值时，会使通过 电介质的电流急剧增加，使电介质完全失去绝缘性能，这 种现象称为电介质的击穿。 如何提高固体介质的击穿强度 1） 通过精选材料、改善工艺、真空干燥、强化浸渍等方 法，清除固体介质中的杂质、气泡、水分，并使电介质尽 量均匀密实。 2） 改进绝缘设计，采用合理的绝缘结构，改善电极形状 及表面粗糙度，尽量使电场分布均匀。 3） 用液体电介质浸渍固体绝缘材料，这样既能改善电场 分布，又可以改善散热条件。 4） 改善运行条件，注意防潮、防污、加强散热冷却等。
§1-1 概述
三、绝缘材料的耐热性能与老化问题 1、绝缘材料的耐热性 绝缘材料的耐热性是指绝缘材料及其制品承受高温而 不致损坏的能力。 2、绝缘材料的老化 电气设备中的绝缘材料在运行过程中，由于各种因素 的长期作用，会发生一系列不可逆转的物理、化学变化， 从而导致其电气性能和机械性能的下降，通称为老化。 绝缘材料主要的老化形式主要有：环境老化、热老化 与电老化三种。
§1-1 概述
3、电介质的极化与相对介电系数 ①电介质在无外电场作用时，不呈现电的极性，而在外电 场作用下，电介质沿场强方向在两端出现了不等量的不能 自由移动的束缚电荷，我们把这种现象称之为电介质的极 化。 ②外电场场强越大，表面束缚电荷就越多，极化就越显著， 外电场撤除，极化即消失。 ③电介系数εr 设电容器极板间为真空时的电容为C0,极板 间填充某种电介质时,其电容为C,则电容C与C0的比值叫 做电介质的相对介电系数εr 。即εr=C/ C0
§1-1 概述
六、绝缘材料的产品分类和型号编制方法 1、电气绝缘材料的产品分类 电气绝缘材料产品按大类、小类、温度指数及品种的差异 进行分类。 (1) 大类 电气绝缘材料产品按形态结构、组成或生产 工艺特征划分为八类 （2）小类 各大类电气绝缘材料产品中按应用范围、应 用工艺特征或组成划分小类。 （3）温度指数 是指绝缘材料所能承受的最高温度。 （4）品种 电气绝缘材料的基本分类单元为品种，同一 品种产品的组成基本相同

第7讲-聚合物绝缘材料


加聚物绝缘材料
5、ABS 常规性能：无毒无味，外观呈象牙色半透明 不透水，但略透水蒸气，吸水率低，熔融温度217~237℃， 热分解温度>250℃。 力学性能：冲击强度极好，可以在极低的温度下使用， 耐磨性优良，尺寸稳定性好，具有耐油性，可用于轴承。 热学性能：热变形温度为93~118℃，在-40℃时仍能表 现出一定的韧性，可在-40~100℃的温度范围内使用。 电学性能：电绝缘性较好，并且几乎不受温度、湿度 和频率的影响，可在大多数环境下使用
加聚物绝缘材料
2、聚丙烯（PP） 优点： （1）密度小，约为0.90g/cm3,目前所有塑料中最轻的 品种之一。 （2）结晶度高，结构规整，具有优良的力学性能， 除耐冲击性外，其他力学性能均比聚乙烯好。 （3）具有较高的耐热性，连续使用温度可达120℃。 （4）聚丙烯制品的透明性比聚乙烯制品的好。
加聚物绝缘材料
3、聚氯乙烯（PVC） （3）光、热稳定性差 软化点为80℃，于130℃开始分解，并开始缓慢放出 氯化氢，致使聚氯乙烯变色。 所以其应用范围较窄，使用温度一般在-15~55℃之间
加聚物绝缘材料
4、聚苯乙烯（PS） 是指由苯乙烯单体经自由基加聚反应合成的聚合物， 它是一种无色透明的热塑性塑料，具有高于100℃的玻璃 转化温度，因此经常被用来制作各种需要承受开水的温度 的一次性容器，以及一次性泡沫饭盒等。
加聚物绝缘材料
1、聚乙烯（PE） 乙烯经聚合制得的一种热塑性树脂，在常温下呈半透 明、乳白色蜡状、无毒、易燃。
加聚物绝缘材料
1、聚乙烯（PE） 聚乙烯是结构最简单的高分子，也是应用最广泛的高 分子材料，主要用来制造薄膜、包装材料、容器、管道、 单丝、电线电缆、日用品等，并可作为电视、雷达等的高 频绝缘材料。 2017年10月27日，世界卫生组织国际癌症研究机构公 布的致癌物清单初步整理参考，聚乙烯在3类致癌物清单 中。

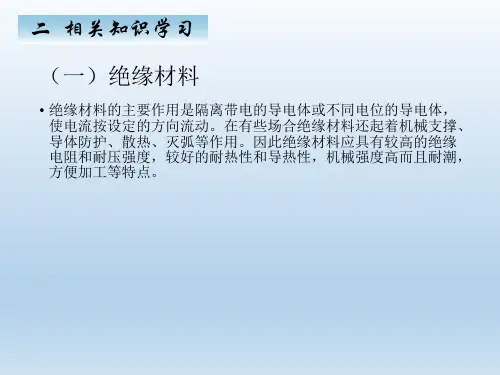

6课时常用绝缘材料导电材料

有云母、石棉、大理石、瓷器、玻璃等,主要用作电机、 电器的绕组绝缘、开关的底板和绝缘子等。
• 有机绝缘材料 有虫胶、树胶、橡胶、棉纱、纸、麻、蚕丝、人造丝 等，大多用于制造绝缘漆、绕组导线的被覆绝缘物等。
• 混合绝缘材料 指由以上两种绝缘材料经加工后制成的各种成型绝缘 材料，主要用作电器的底座、外壳等。
• 常用的高电阻材料有康铜、锰铜、镍铜和铁铬铝 等，主要用作电阻器和热工仪表的电阻元件。
（三） 导电材料
1. 铜和铝
• 铜的导电性能和机械强度都优于铝，在要求较高的电器设 备安装及移动电线电缆中多采用铜导体。如，一号铜主要 用来制作各种电缆导体；二号铜主要用来制作开关和一般 导电零件；一号无氧铜和二号无氧铜主要用来制作电真空 器件、电子管和电子仪器零件、耐高温导体、真空开关触 点等；无磁性高纯铜主要用于制作无磁性漆包线的导体、 高精度电气仪表的动圈等。
14．电瓷材料
• 电瓷材料是良好的绝缘体，常用在电力线路中作 为绝缘子使用，可以分为低压绝缘子和高压绝缘 子。按用途分为线路绝缘子和电站、电器绝缘子。 前者有针式绝缘子、蝶形绝缘子、盘形悬式绝缘 子、横担绝缘子和棒形悬式绝缘子。后者包括支 柱绝缘子和套管绝缘子，支柱绝缘子又分为针式 支柱绝缘子和棒形支柱绝缘子，套管绝缘子包括 穿墙套管和用于电器的套管。
5. 熔体材料
总之，各类熔断器所选用的熔体材料不尽相同， 不同的熔体对相同的溶化电流，溶化时间也相差 很大。低熔点熔体溶化时间长，高熔点熔体熔化 时间短。如保护电子设备希望熔化时间越短越好， 此时应该选用快速熔体；若为保护电动机过载， 则希望有一定的延时，此时应选用慢速熔体。延 时熔断器的熔体通常由部分焊有锡的银线、铜线 或银、铜、锡制成的熔体互相串联而成。快速熔 断器常用细银线作熔体。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020-11-8
谢谢观赏
10
（2）酚醛棉布板
酚醛棉布板：由粗棉布或细棉布浸渍酚醛 树脂经烘焙热压而成。 E级。
3025、PFCC201、F850：机械用，电气性能 差（粗布）。3025B，3025C机械性能低于 3025，但有较高的经济性，相当于NEMA的C 布板。
3027 、 PFCC202 、 F851 ： 机械及电气用， （粗布），后者比前者有较高的电气性能， 相当于NEMA的CE布板。
1.利用它将带电部件与不带电部件或不同电位的 带电部件隔离。如触头支持件，绝缘底座、底板等。
2.利用它来熄灭电弧、隔离电弧，或将电弧限制 在一定范围内。如灭弧室、隔弧板。
3.利用绝缘材料的密度小、摩擦系数低、弹性模 量小、耐腐蚀性能好等特点，用它来代替金属制成 具有传动、支持、缓冲、安装、防护等功能的一般 结构零件。如轴承、手柄、支架、外壳、罩盖等。
PFCP202： 在PFCP型中电气性能最好。 PFCP203：适于作对机械性能要求较高的电机、
电器设备用绝缘结构零部件，并可在变压器油中 使用。 PFCP204、206：机械及电气用，高湿度下电气性 能好，也适用于热冲加工。 PFCP207：类似PFCP201，但在更低的温度下，具 有改进的冲孔特性。 PFCP308：类似PFCP206，但具有阻燃性。
醛树脂后经烘焙热压而成。高力学性能和耐磨 性、耐油、耐热等级 E 级。机械和电气用。 电气、机械和精细加工用。适用于电机、电器 设备中作绝缘结构件，并可在变压器油中使用。 如可用作电机的耐磨、耐油垫圈。
2020-11-8
谢谢观赏
12
（3）酚醛玻璃布板
酚醛玻璃布（3230）：由无碱玻璃布浸 渍酚醛树脂经烘焙热压而成。 B级。
机械性能、耐水、耐热性比层压纸、布 板好，但粘合强度低，适用于断路器的 绝缘结构件，可在油中工作 。
绝缘材料分类
一、绝缘漆、树脂和胶类 二、浸渍纤维制品类 三、层压制品类 四、塑料类 五、云母制品类 六、薄膜、粘带和复合材料类 七、其他绝缘材料分类
2020-11-8
谢谢观赏
1
绝缘材料命名方法：
第1位阿拉伯数字表示大类号，第2位表示小类 号，第3位表示参考温度，第4位表示顺序号。
说明：若有5位数，则第4和第5位为顺序号。 若有“-”，则“-”后的数字表示专用附加号。
二、模塑料
三、红钢纸板
2020-11-8
谢谢观赏
5
一、层压板
绝缘层压板是纸或布浸（或喷）、毡以不同的 胶粘剂，经热压而制成的层状结构的绝缘材料。
底材： 1天然有机纤维，木质纤维纸、棉纤维 纸、棉布 2无机纤维，无碱玻璃布、玻璃毡
胶粘剂：酚醛、环氧酚醛、不饱和聚酯、有机硅、 聚二苯树脂和聚酰亚胺树脂等。
3026、PFCC203、F852：机械用（细布）。 后者综合性能优于前者，相当于NEMA的L布 板。
3028、PFCC204、F853：机械及电气用 （细布）。后者电气性能优于前者，相当 于NEMA的LE布板。
2020-11-8
谢谢观赏
11
我司32支纱酚醛棉布板（LE）
酚醛棉布层压板 NEMA LE 级： 织布密度：32 支纱由电工专用细棉布 浸渍 酚
2020-11-8
谢谢观赏
7
绝缘材料参考工作温度℃
温度等级
A： E： B： F： H： C：
对应温度
105 120 130 155 180 >180
2020-11-8
谢谢观赏
8
（1）酚醛纸板
酚醛纸板：由绝缘浸渍纸浸以酚醛树脂经烘焙热 压而成。E级。
PFCP201：机械用，PFCP201比其它PFCP型机械强 度高，电性能差。适合做机械设备的结构零部件。
以3240环氧酚醛玻璃布为例： 属于层压制品类，大类号为3； 属于无机底材类，小类号为2； 温度等级为BF级，为4； 顺序号为0；
2020-11-8
谢谢观赏
2
我国绝缘材料总体情况
产品的总体技术水平偏低，且质量不稳定。
绝缘漆大体处于20世纪80年代初的水平
板类制品处于20世纪70年代末或80年代初的水平
塑料制品处于20世纪80年代中期的水平
薄膜类制品处于20世纪80年代初、中期水平
发展趋势：
低压电器的绝缘大力发展阻燃、抗冲、耐磨、无腐蚀、高尺
寸稳定性、高耐弧等新型材料；
电子绝缘向新一代产品发展。 发展环境协调型绝缘材料，如
无污染或少污染绝缘漆；无卤或低卤无锑阻燃绝缘材料（包括电
缆料、电工塑料、壳体材料、模塑材料、印制电路板等）；环境
2020-11-8
谢谢观赏
9
我司酚醛纸板
纸质电木板， 是选用进口阔叶林 纸浆制成的绝缘浸渍纸 浸以 进口酚醛 树脂后经烘焙热压而成的 硬质板状绝 缘材料 。
适用于电机、电器设备中作绝缘结 构件，并可在变压器油中使用。 相比 国内普通的电木板具有 精度高（厚 度）、平整度优良以及更好的机械、 电气性能。
2020-11-8
谢谢观赏
ห้องสมุดไป่ตู้
6
层压板性能指标介绍
中国传统标准，现行标准，国际标准（IEC ISO）及各国标准中，有关层压板的指标项目 包括： 外观；尺寸及公差密度；平直度；吸水性； 马丁氏耐热性；热变形温度；长期耐热性；燃 烧性；热稳定性；抗弯强度；压缩强度；冲击 强度；剪切强度；抗张强度；粘合强度；电气 强度；电阻介电常数；介质损耗因数；相比漏 电起痕指数；耐电弧性；冲剪性；机械加工性。
4.用作冷却、散热、密封、防潮、固封。如多种 绝缘油漆、橡胶、树脂等。
2020-11-8
谢谢观赏
4
低压电器中常见绝缘材料
一、层压板
（1）酚醛纸板
（2）酚醛棉布板
（3）酚醛玻璃布板
（4）环氧玻璃布板
（5）不饱和聚酯玻璃毡板GPO-3
（6）三聚氰胺玻璃布板
（7）有机硅环氧玻璃布板
（8）聚酰亚胺玻璃布板
协调型电气产品用绝缘材料（包括绿色冰箱用耐冷媒浸渍漆、漆
包线漆、槽绝缘料、绿色电视机用绝缘件及结构料等）；
易回收型绝缘材料及废绝缘材料回收再生技术，如发展热塑
性绝缘材料，发展SF6气体减排技术、液体电介质再生技术、热固
性塑料再生技术等。
2020-11-8
谢谢观赏
3
绝缘材料在低压电器产品中的应用
绝缘材料在低压断路器和其他低压电器产品中起着 十分重要的作用。绝缘材料的重要功能有以下几点：
