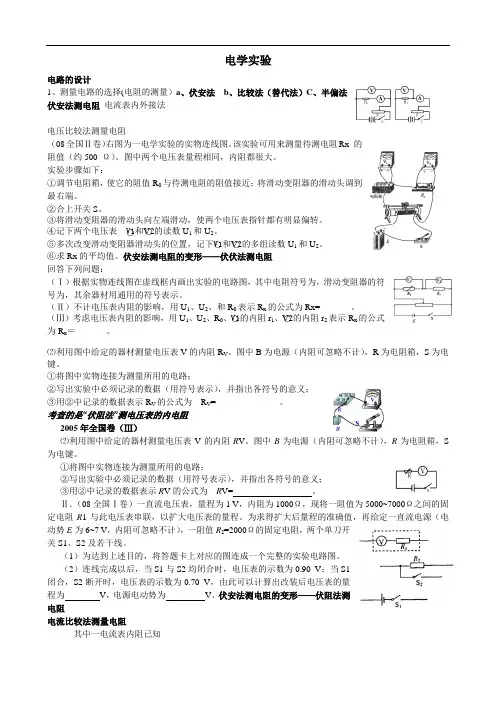

电学实验电路的设计1、测量电路的选择(电阻的测量）a、伏安法b、比较法（替代法）C、半偏法伏安法测电阻电流表内外接法电压比较法测量电阻（08全国Ⅱ卷）右图为一电学实验的实物连线图。
该实验可用来测量待测电阻Rx 的阻值（约500 Ω）。
图中两个电压表量程相同，内阻都很大。
实验步骤如下：①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端。
②合上开关S。
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转。
④记下两个电压表○V1和○V2的读数U1和U2。
V2的多组读数U1和U2。
⑤多次改变滑动变阻器滑动头的位置，记下○V1和○⑥求Rx的平均值。
伏安法测电阻的变形——伏伏法测电阻回答下列问题：（Ⅰ）根据实物连线图在虚线框内画出实验的电路图，其中电阻符号为，滑动变阻器的符号为，其余器材用通用的符号表示。
（Ⅱ）不计电压表内阻的影响，用U1、U2、和R0表示R x的公式为Rx=_______。
（Ⅲ）考虑电压表内阻的影响，用U1、U2、R0、○V1的内阻r1、○V2的内阻r2表示R x的公式为R x＝_______。
⑵利用图中给定的器材测量电压表V的内阻R V。
图中B为电源（内阻可忽略不计），R为电阻箱，S为电键。
①将图中实物连接为测量所用的电路；②写出实验中必须记录的数据（用符号表示），并指出各符号的意义；③用②中记录的数据表示R V的公式为R V= _____________ 。
考查的是“伏阻法”测电压表的内电阻2005年全国卷（Ⅲ）⑵利用图中给定的器材测量电压表V的内阻R V。
图中B为电源（内阻可忽略不计），R为电阻箱，S 为电键。
①将图中实物连接为测量所用的电路；②写出实验中必须记录的数据（用符号表示），并指出各符号的意义；③用②中记录的数据表示R V的公式为R V= 。
Ⅱ．（08全国Ⅰ卷）一直流电压表，量程为1 V，内阻为1000Ω，现将一阻值为5000~7000Ω之间的固定电阻R1与此电压表串联，以扩大电压表的量程。
