SolidWorks国标工程图与案例精粹

solidworks案例教程SolidWorks案例教程导言SolidWorks是一款广泛应用于机械设计和工程领域的三维CAD软件。

它提供了一整套强大的工具和功能，帮助用户设计、模拟、分析和制造各种产品。

在本篇教程中，我们将介绍一些实际案例，以帮助您熟悉和掌握SolidWorks的使用。

案例一：零件设计在这个案例中，我们将设计一个简单的机械零件。

假设我们需要设计一个机械零件，具体要求如下：1. 长方体形状，尺寸为100mmx50mmx30mm；2. 顶部有一个直径为10mm的孔；3. 零件材质为铝合金。

首先，打开SolidWorks软件并创建一个新的零件文件。

然后，按照下面的步骤进行设计：1. 使用“长方体”工具创建一个100mmx50mmx30mm的长方体；2. 使用“圆柱体”工具在顶部创建一个直径为10mm的孔；3. 使用“填充”工具将零件表面设置为铝合金材质。

完成上述步骤后，保存并导出零件文件。

您现在已经成功设计了一个简单的机械零件。

在SolidWorks中可以进一步对零件进行分析、模拟和制造等操作。

案例二：装配设计在这个案例中，我们将学习如何使用SolidWorks进行装配设计。

假设我们需要设计一个简单的机械装配，具体要求如下：1. 包含两个零件：一个底座和一个支架；2. 底座和支架之间通过两个螺栓连接；3. 完成装配后，需要进行装配分析。

以下是设计步骤：1. 创建一个新的装配文件，并将底座和支架导入到装配文件中；2. 使用“配合关系”工具将底座和支架对齐，并使用“约束关系”工具将它们连接；3. 使用“螺栓”工具在底座和支架之间创建两个螺栓连接；4. 完成装配后，进行装配分析，检查装配的可行性和稳定性。

通过上述步骤，您已经成功地完成了一个简单的机械装配设计。

这个案例不仅帮助您熟悉SolidWorks中的装配设计工具，还让您了解了如何使用装配分析工具来优化设计。

案例三：静态分析在这个案例中，我们将学习如何使用SolidWorks进行静态分析。

实例图81 图82图81提示：拉伸中间圆套→切键槽→旋转一个手把→阵列。

图82提示：拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。

图83 图84图83提示：右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。

图84提示：拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。

图85 图86图85提示：拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。

1图86提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。

图87 图88图87提示：拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。

图88提示：旋转180度主体（带圆角）→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台（带孔）→圆角中间凸台。

图89 图90图89提示：拉伸底板（带孔）→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。

图90提示：旋转主体→切孔。

2图91图91提示：按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。

图92图92提示：画椭圆草图→画截面草图→扫描→画右切除草图（带回转中心线）→旋转切除。

3图93图93提示：按俯视图画一个草图→用转换法再画底面草图→建立顶部基准面→用转换法再画上面草图→放样实体→用覃图引用法在实体上部凸台底部草图→带拔模拉伸→隐藏无用草图。

图94图94提示：旋转底部圆台→拉伸筋板→旋转切除上部球面。

4图95图95提示：拉伸立方体→分别画两头半圆草图（两个草图）→画两个导导线草图（两个草图）→放样曲面（用两条引导线）→用曲面切除→隐藏曲面。

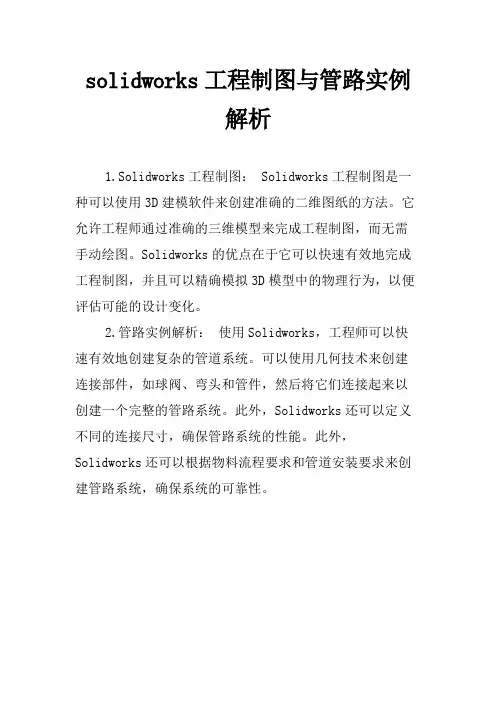

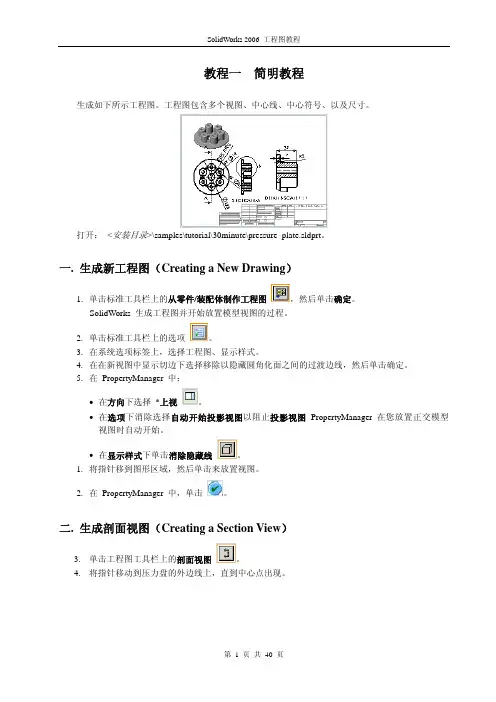

solidworks工程制图与管路实例
解析
1.Solidworks工程制图： Solidworks工程制图是一种可以使用3D建模软件来创建准确的二维图纸的方法。

它允许工程师通过准确的三维模型来完成工程制图，而无需手动绘图。

Solidworks的优点在于它可以快速有效地完成工程制图，并且可以精确模拟3D模型中的物理行为，以便评估可能的设计变化。

2.管路实例解析：使用Solidworks，工程师可以快速有效地创建复杂的管道系统。

可以使用几何技术来创建连接部件，如球阀、弯头和管件，然后将它们连接起来以创建一个完整的管路系统。

此外，Solidworks还可以定义不同的连接尺寸，确保管路系统的性能。

此外，Solidworks还可以根据物料流程要求和管道安装要求来创建管路系统，确保系统的可靠性。

图1提示：①拉伸圆柱T倒内外角T拉伸切槽；。

②拉伸带槽柱体T倒内外角；。

③旋转带倒角圆套T切伸切槽。

图2提示：①拉伸带孔的六边形T倒内角T倒外角；。

②拉伸圆柱套T倒内角T倒外角T拉伸切六边;③旋转带倒角圆柱套T拉伸切六边。

图3提示：①拉伸带孔的六边形T倒内角T倒外角T拉伸切顶槽；②拉伸圆柱套T倒内角T倒外角T拉伸切六边形T拉伸切顶槽;③旋转带倒角的圆柱套T拉伸切六边T拉伸切顶槽。

图4提示：①拉伸圆锥套T拉伸侧耳T切除多余部分T圆角；②旋转圆锥套T拉伸侧耳T切除多余部分T圆角。

图5提示：旋转生成主体T拉伸切横槽T阵列横槽。

图1 图2图5 图6图3 图412图6提示：①拉伸圆柱T 倒角T 拉伸切除圆柱孔；②旋转带倒角圆柱T 拉伸切除圆柱孔。

图7提示：旋转法。

图8示：①旋转阶梯轴（带大端孔）T 拉伸切内六角T 拉伸切外六角T 切小端圆孔；②拉伸阶梯轴T 拉伸切圆柱孔T 拉伸切内六角T 拉伸切外六角T 切小端圆 孔。

图9 图10图9提示：①旋转带球阶梯轴T 拉伸切中孔T 拉伸切横孔T 拉伸切球部槽。

图10提示：①旋转法。

图7 图8图11 图12 图11示：旋转生成轮主体T拉伸切轮幅T拉伸切键槽。

图12提示：旋转主体T切除拉伸孔T切除拉伸槽。

3图13 图14 图13提示：①旋转。

图14提示：①旋转生成带皮带槽的轮主体T拉伸切轮幅T拉伸切键槽。

图15 图16图15提示：①画一个方块T切除拉伸内侧面T拉伸两个柱T切除拉伸外侧面T切除拉伸孔。

图16提示：①旋转生成齿轮主体T切除拉伸键槽T画一个齿的曲线T扫描生成一个齿T阵列其它齿。

②从库中提取T保存零件。

图17 图18 图17提示：旋转主体T切除拉伸孔。

4图18提示：旋转主体T切除拉伸孔。

图19 图20 图19提示：旋转主体T拉伸切除六边形。

图20提示：旋转主体T拉伸切除六边形。

图21 图22图21提示：旋转主体1 T旋转主体2T圆角T拉伸中间方块T切除方块中孔。

科 技 教 育188科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N快速生成符合企业标准的工程图对于提高企业设计效率意义重大,培养符合企业岗位要求的学生是学校的使命。

随着三维设计软件在《机械制图》教学中的普及大大提高了学生的设计速度,但现行的三维软件SolidWorks并不符合我国制图标准,其生成的工程图不能用于指导生产,导致毕业生不能与企业岗位需求对接。

目前通用的技术是将SolidWorks软件“本地化”。

本文依照《机械制图》国家标准以及企业自身标准即用户标准对其设计软件SolidWorks的二维工程图功能进行了分析和调整,深入研究并总结了具有一定通用性且学生容易掌握的国标工程图技术[1]。

1 总体方案设计全面研究软件工程图文件的各相关属性,整理出由模型直接生成的二维工程图中不符合国标、企标的问题细则,通过对用户需求的调查、梳理,然后对SolidWorks软件进行有针对性的调整、开发,并定制符合国标、企标的工程图模板,建立工程图资源库。

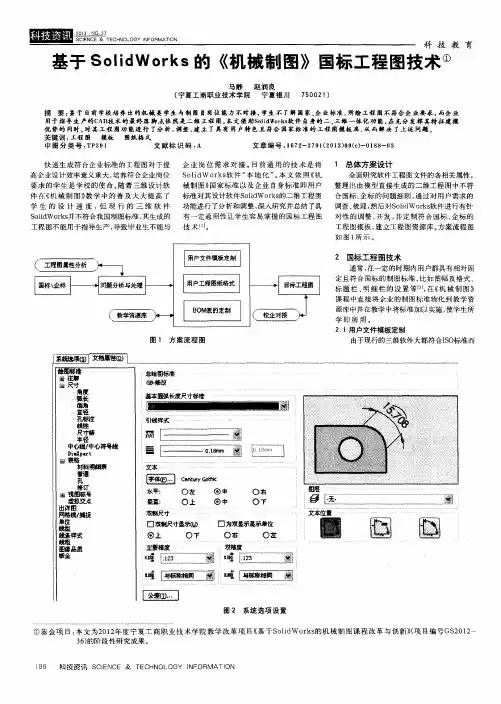

方案流程图如图1所示。

2 国标工程图技术通常,在一定的时期内用户都具有相对固定且符合国标的制图标准,比如图幅及格式、标题栏、明细栏的设置等[2],在《机械制图》课程中直接将企业的制图标准物化到教学资源库中并在教学中将标准加以实施,使学生所学即所用。

2.1用户文件模板定制由于现行的三维软件大都符合ISO标准而①基金项目:本文为2012年度宁夏工商职业技术学院教学改革项目《基于SolidWorks的机械制图课程改革与创新》(项目编号GS2012- 36)的阶段性研究成果。

基于SolidWorks 的《机械制图》国标工程图技术①马静 赵润良(宁夏工商职业技术学院 宁夏银川 750021)摘 要:鉴于目前学校培养出的机械类学生与制图员岗位能力不对接,学生不了解国家、企业标准,所绘工程图不符合企业要求,而企业用于指导生产的CAD技术的最终落脚点依然是二维工程图。
