U-Boot移植（3）增加对S3C2440的⽀持昨天跟张⽼师去打乒乓球了，还没写完今天接着写。
6、S3C2440是S3C2410的改进版，它们的操作基本相似，只是在系统时钟的设置、NAND Flash控制器的操作等⽅⾯有⼀些⼩差别。
⽽下⾯我要做的就是令⼀个U-Boot⼆进制代码既可以在S3C2410上运⾏，也可以在S3C2440上运⾏。
虽说我的板也是S3C2410的，但是增加S3C2440的U-Boot练习，可以提⾼我们的能⼒，为后⾯的学习打下基础。
GSTATUS1寄存器的值：0x32410000表⽰S3C2410，0x32410002表⽰S3C2440。
S3C2410：FCLK＝200MHZ；S3C2440：FCLK＝400MHZ，UCLK＝48MHZ；搞清楚之后，下⾯我们就可以开始了。
⾸先先在board/100ask24x0/100ask24x0.c 中的前⾯定义如下⼀些值：我的开发板输⼊时钟为12MHZ，如果你的开发板时钟和我的不⼀样的话，可以根据以前代码中的公式计算，然后修改系统时钟，这在include/configs/100ask24x0.h中的宏CONFIG_SYS_CLK_FREQ中定义。
接下来，就是使⽤不同的宏设置系统时钟，包括S3C2410、S3C2440。
7、在后⾯设置串⼝波特率时需要获得系统时钟，就是在U-Boot的第⼆个阶段，即是lib_arm/board.c中start_armboot函数调⽤serial_init函数初始化串⼝时，会调⽤get_PCLK、get_HCLK、get_PLLCLK等函数，这需要我们作相应的修改。
⾸先要在board_init函数的开关增加如下⼀⾏，才能使⽤变量gd，因为识别出S3C2410和S3C2440，设置了机器类型ID：gd->bd->bi_arch_number 。
接着在get_PLLCLK函数中增加如下：由于分频系数设置⽅法也不⼀样，get_HCLK、get_PCLK也需要修改。

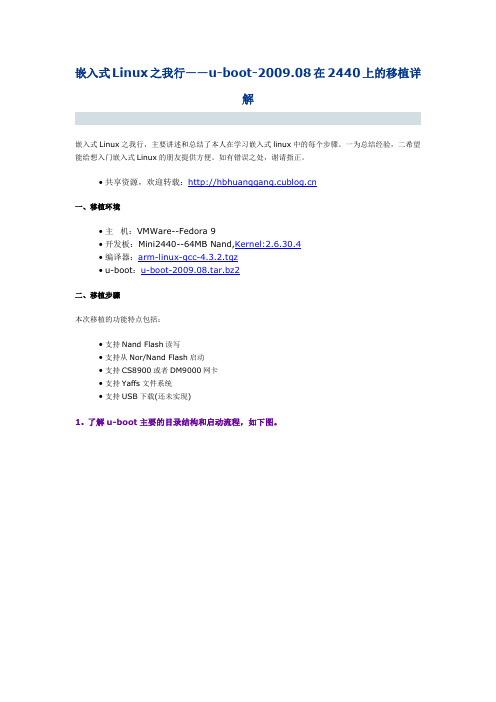

嵌入式Linux之我行——u-boot-2009.08在2440上的移植详解嵌入式Linux之我行，主要讲述和总结了本人在学习嵌入式linux中的每个步骤。
一为总结经验，二希望能给想入门嵌入式Linux的朋友提供方便。
如有错误之处，谢请指正。
∙共享资源，欢迎转载：一、移植环境∙主机：VMWare--Fedora 9∙开发板：Mini2440--64MB Nand,Kernel:2.6.30.4∙编译器：arm-linux-gcc-4.3.2.tgz∙u-boot：u-boot-2009.08.tar.bz2二、移植步骤本次移植的功能特点包括：∙支持Nand Flash读写∙支持从Nor/Nand Flash启动∙支持CS8900或者DM9000网卡∙支持Yaffs文件系统∙支持USB下载(还未实现)1.了解u-boot主要的目录结构和启动流程，如下图。
u-boot的stage1代码通常放在cpu/xxxx/start.S文件中，他用汇编语言写成；u-boot的stage2代码通常放在lib_xxxx/board.c文件中，他用C语言写成。
各个部分的流程图如下：2. 建立自己的开发板项目并测试编译。
目前u-boot对很多CPU直接支持，可以查看board目录的一些子目录，如：board/samsung/目录下就是对三星一些ARM处理器的支持，有smdk2400、smdk2410和smdk6400，但没有2440，所以我们就在这里建立自己的开发板项目。
1）因2440和2410的资源差不多，主频和外设有点差别，所以我们就在board/samsung/下建立自己开发板的项目，取名叫my24402）因2440和2410的资源差不多，所以就以2410项目的代码作为模板，以后再修改3）修改u-boot跟目录下的Makefile文件。
查找到smdk2410_config的地方，在他下面按照smdk2410_config的格式建立my2440_config的编译选项，另外还要指定交叉编译器4）测试编译新建的my2440开发板项目到此为止，u-boot对自己的my2440开发板还没有任何用处，以上的移植只是搭建了一个my2440开发板u-boot的框架，要使其功能实现，还要根据my2440开发板的具体资源情况来对u-boot源码进行修改。
一、移植环境∙主机：VMWare6.5--Fedora 9∙开发板：自制开发板CPU：S3C2440；SDRAM：HY57V561620FTP-H；NOR flash：SST_39VF1601（2M）；NAND flash：K9F1G08U0B（128M）；网卡芯片：DM9000EP∙编译器：arm-linux-gcc-4.3.2∙u-boot：u-boot-2009.08∙linux kernel：linux-2.6.30∙busybox：busybox-1.13.3二、博客地址/liuqiqi677如有错误，欢迎指正。
三、参考资料主要参考了黄刚的博客/u3/101649/，他的博客写得相当不错，将嵌入式开发各个阶段的知识以边做边学的方式，辅以图片、解释，清晰地呈现给读者，能够让读者把握主线，对嵌入式开发有整体的了解。
强烈推荐！！！四、问题及解决方法7、Fedora9的bug，“No network connection”我的虚拟机采用桥接的方式与Windows连接，并且在Fedora9中能够ping通Windows XP，但是右上角的网络连接图标无论是否手动激活网卡都会一直提示"No network connection"，如图7所示，显示一把红色小叉。
图7 网络连接图标显示无连接这个问题之前一直存在，但是没有找到解决方法，就搁置下来了。
后来，我想用tftp将linux内核下载到开发板上，但是一直不能成功，我就怀疑是不是网络部分没有配置好，因此又去仔细研究了一下，终于发现问题所在！这实际上是Fedora 9 的一个bug。
（以前的版本没用过不清楚）造成这个问题的原因是Network Configuration 图形设置界面的默认选项值与/etc/sysconfig/network-scripts/ifcfg-eth0 配置文件的默认值不一致。
刚装完系统的情况下：在Network Configuration 中，编辑Device 下的eth0，会发现"Controlled by NetworkManager" 是不打勾的。
凌FL2440超详细U-BOOT作业（UBoot介绍+H-jtag使用+Uboot使用）Bootloader是高端嵌入式系统开发不可或缺的部分。
它是在操作系统内核启动之前运行的一段小程序。
通过这段小程序，我们可以初始化硬件设备、建立内存空间的映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用操作系统内核准备好正确的环境。
现在主流的bootloader有U-BOOT、vivi、Eboot等。
本次作业先做Uboot的烧写吧。
希望通过这个帖子，能让更多的初学者朋友了解一些UBoot的知识，也希望高手朋友对我的不足予以斧正。
首先说一下什么是Uboot：U-Boot，全称Universal Boot Loader，是遵循GPL条款的开放源码项目。
从FAD SROM、8xxROM、PPCBOOT逐步发展演化而来。
其源码目录、编译形式与Linux内核很相似，事实上，不少U-Boot源码就是相应的Linux内核源程序的简化，尤其是一些设备的驱动程序，这从U-Boot源码的注释中能体现这一点。
但是U-Boot不仅仅支持嵌入式Linu x系统的引导，当前，它还支持NetBSD, VxWorks, QNX, RTEMS, ARTOS, LynxOS嵌入式操作系统。
其目前要支持的目标操作系统是OpenBSD, NetBSD, FreeBSD,4.4BSD, Linux, SVR4, Esix, Solaris, Irix, SCO, Dell, NCR, VxWorks, LynxOS, pSOS, QNX, RTEMS, ARTOS。
这是U-Boot中Universal的一层含义，另外一层含义则是U-Boot除了支持PowerPC系列的处理器外，还能支持MIPS、x86、ARM、NIOS、XScale等诸多常用系列的处理器。
这两个特点正是U-Boot项目的开发目标，即支持尽可能多的嵌入式处理器和嵌入式操作系统。

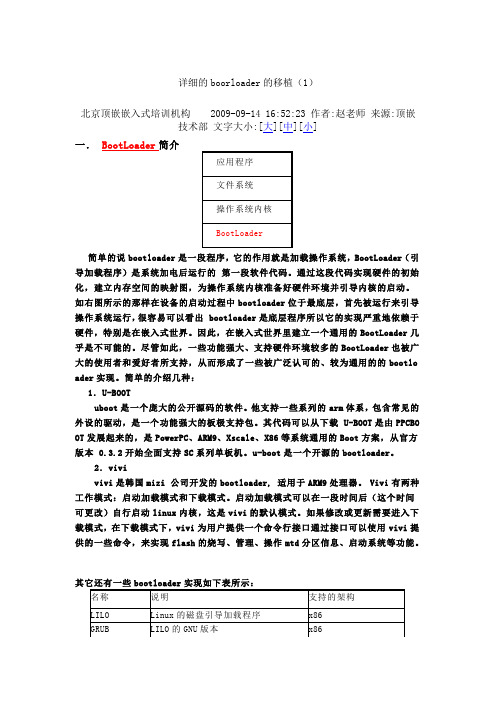

详细的boorloader的移植（1）北京顶嵌嵌入式培训机构 2009-09-14 16:52:23 作者:赵老师来源:顶嵌技术部文字大小:[大][中][小]一．BootLoader简介简单的说bootloader是一段程序，它的作用就是加载操作系统，BootLoader（引导加载程序）是系统加电后运行的第一段软件代码。
通过这段代码实现硬件的初始化，建立内存空间的映射图，为操作系统内核准备好硬件环境并引导内核的启动。
如右图所示的那样在设备的启动过程中bootloader位于最底层，首先被运行来引导操作系统运行，很容易可以看出 bootloader是底层程序所以它的实现严重地依赖于硬件，特别是在嵌入式世界。
因此，在嵌入式世界里建立一个通用的BootLoader几乎是不可能的。
尽管如此，一些功能强大、支持硬件环境较多的BootLoader也被广大的使用者和爱好者所支持，从而形成了一些被广泛认可的、较为通用的的bootlo ader实现。
简单的介绍几种：1．U-BOOTuboot是一个庞大的公开源码的软件。
他支持一些系列的arm体系，包含常见的外设的驱动，是一个功能强大的板极支持包。
其代码可以从下载U-BOOT是由PPCBO OT发展起来的，是PowerPC、ARM9、Xscale、X86等系统通用的Boot方案，从官方版本0.3.2开始全面支持SC系列单板机。
u-boot是一个开源的bootloader。
2．vivivivi是韩国mizi 公司开发的bootloader, 适用于ARM9处理器。
Vivi有两种工作模式：启动加载模式和下载模式。
启动加载模式可以在一段时间后（这个时间可更改）自行启动linux内核，这是vivi的默认模式。
如果修改或更新需要进入下载模式，在下载模式下，vivi为用户提供一个命令行接口通过接口可以使用vivi提供的一些命令，来实现flash的烧写、管理、操作mtd分区信息、启动系统等功能。
嵌入式Linux之我行——S3C2440上MMCSD卡驱动实例开发讲解（二）-内核、驱动开发篇-嵌入式Linux之我行，主要讲述和总结了本人在学习嵌入式linux 中的每个步骤。
一为总结经验，二希望能给想入门嵌入式Linux的朋友提供方便。
如有错误之处，谢请指正。
•共享资源，欢迎转载：一、开发环境•主机：VMWare--Fedora 9•开发板：Mini2440--64MB Nand, Kernel:2.6.30.4•编译器：arm-linux-gcc-4.3.2上接：S3C2440上MMC/SD卡驱动实例开发讲解(一)6. s3cmci_ops SDI主机控制器操作接口函数功能分析：mmc_host_ops结构体定义了对host主机进行操作的各种方法，其定义在Core核心层的host.h中，也就是Core核心层对Host主机层提供的接口函数。
这里各种方法的函数原型如下：从各函数原型上看，他们都将mmc_host结构体作为参数，所以我在刚开始的时候就说过mmc_host结构体是MMC/SD卡驱动中比较重要的数据结构。
可以这样说，他是Core层与Host层进行数据交换的载体。
那么，这些接口函数何时会被调用呢？答案可以在Core 层的core.c和sd.c中找到，我们可以看到如下部分代码：{......//导致s3cmci_card_present被调用if(host->ops->get_cd && host->ops->get_cd(host)== 0)goto out;......}static int mmc_sd_init_card(struct mmc_host *host, u32 ocr, struct mmc_card *oldcard){....../* Check if read-only switch is active.*/if(!oldcard){ //导致s3cmci_get_ro被调用if(!host->ops->get_ro || host->ops->get_ro(host) < 0){printk(KERN_WARNING "%s: host does not ""support reading read-only ""switch. assuming write-enable.\n",mmc_hostname(host));}else{好了，我们开始分析每个接口函数的具体实现吧，从简单的开始吧。
u-boot-2008.10移植到mini2440详解及源代码u-boot移植到mini2440过程及源代码这篇文章写于2008.12.28日，主要记录了我移植u-boot-2008.10的过程，并附上了移植好的patch文件。
移植好的u-boot-2008.10适用友善公司的mini2440和阳初公司的yc2410。
其它的开发板，可能要根据相应的电路配置做稍许修改。
我的移植是使用非nand-leagcy方法的，移植好的u-boot-2008.10功能除了基本功能外，加上了yaffs1映像的写入功能，加入了从nand flash启动的功能，改善了一些操作感受，往nand写入数据时，可以显示进度。
在使用上要注意的是使用nandwirte.yaffs命令写入yaffs1映像时，文件长度参数一定要与yaffs1映像的大小完全一致，否则有可能产生假坏块。
我的开发环境是vmware，kubuntu8.04。
交叉编译是用crosstool0.43编译生成的arm-linux-gcc 4.1.0，libc2.3.2。
（本人也成功移植了linux2.6.27.9到mini2440开发板上，请看我另一篇文章/rat%5Flinux/blog/item/0275c60155b18a80e950cdfc.html）一直想自已移植一套u-boot，但因为工作忙，一直都没有做，最近时间比较多，买了一套友善之臂的mini2440开发板，此板电路与该公司之前的QQ2440基本一至。
而该开发板自带的u-boot的移植的还不很完善，于是下决心自已移植u-boot。
要移植就用最新版的u-boot 移植，于是决定在u-boot.2008.10版上进行移植，此版是2008年10月的新版，于之前的版本有较大改动，所以版本号也没有延续以前的编号方式，而改为2008.10。
我的移植目的，是要能同时持S3C2440,S3C2410（手中还有一块阳初公司出的S3C2410开发板），从nand flash 启动u-boot，因为目前大多数应用都是只有nand flash的，所以没打算从nor flash启动。
第31卷第8期2010年8月微计算机应用M I CROCOMPUTER APPLI CATI ONSV o l131N o18A ug12010 U-boot在m ini2440平台上的移植方法王海鹏倪远平周佩萱(昆明理工大学自动化系昆明650051)摘要:在li nux主机上建立了交叉编译环境,利用v i m文件编辑工具修改了U-boot的库和M akefil e的源文件,实现了U-boo t在m ini2440开发板上的移植。
移植U-boo t是后期移植li nux内核,做嵌入式li nux系统开发的前期工作,具有实用价值。
关键词:嵌入式系统bootloader移植Porti ngW ay of U-B oot To Platfor m Based On M i n i2440WANG H a i p eng,N I Yuanp i n g,Z HOU Peixuan(K un m i ng U n i ve rs i ty o f Science and T echno:A uto m ation depart m ent,K un m i ng,b50051,Ch i na)Ab stract:In t h i s paper,we had1establis hed a cross-comp iler env iron m ent based on t he li nux PC1T he U-bootM akefile librar i es and source filesw ere m od ifi ed w ith v i m ed iti ng,and transp l anted U-boo t s uccessfull y on the m ini2440board1The transp l antation ofU -boo t i s a pre li m i nary work for li nux kerne l.s graft and the develop m ent o f li nux e mbedded sy stem1It has a practi ca l value1K ey words:e m bedded syste m,boo tloader,po rti ngARM处理器是一种低功耗高性能的32位R I SC处理器,目前ARM微处理器已经深入到工业控制、无线通信、网络应用、消费类电子产品、成像和安全产品各个领域=1>。
嵌入式Linux之我行——u-boot-2009.08在2440上的移植详解（一）(2009-11-27 10:46)分类：Bootloader移植篇嵌入式Linux之我行，主要讲述和总结了本人在学习嵌入式linux中的每个步骤。
一为总结经验，二希望能给想入门嵌入式Linux的朋友提供方便。
如有错误之处，谢请指正。
共享资源，欢迎转载：一、移植环境主机：VMWare--Fedora 9开发板：Mini2440--64MB Nand,Kernel:2.6.30.4编译器：arm-linux-gcc-4.3.2.tgzu-boot：u-boot-2009.08.tar.bz2二、移植步骤本次移植的功能特点包括：支持Nand Flash读写支持从Nor/Nand Flash启动支持CS8900或者DM9000网卡支持Yaffs文件系统支持USB下载(还未实现)1.了解u-boot主要的目录结构和启动流程，如下图。
u-boot的stage1代码通常放在cpu/xxxx/start.S文件中，他用汇编语言写成；u-boot的stage2代码通常放在lib_xxxx/board.c文件中，他用C语言写成。
各个部分的流程图如下：2. 建立自己的开发板项目并测试编译。
目前u-boot对很多CPU直接支持，可以查看board目录的一些子目录，如：board/samsung/目录下就是对三星一些ARM处理器的支持，有smdk2400、smdk2410和smdk6400，但没有2440，所以我们就在这里建立自己的开发板项目。
1）因2440和2410的资源差不多，主频和外设有点差别，所以我们就在board/samsung/下建立自己开发板的项目，取名叫my2440#tar -jxvf u-boot-2009.08.tar.bz2 //解压源码#cd u-boot-2009.08/board/samsung/ //进入目录#mkdir my2440 //创建my2440文件夹2）因2440和2410的资源差不多，所以就以2410项目的代码作为模板，以后再修改#cp -rf smdk2410/* my2440/ //将2410下所有的代码复制到2440下#cd my2440 //进入my2440目录#mv smdk2410.c my2440.c //将my2440下的smdk2410.c改名为my2440.c#cd ../../../ //回到u-boot根目录#cp include/configs/smdk2410.h include/configs/my2440.h//建立2440头文件#gedit board/samsung/my2440/Makefile //修改my2440下Makefile的编译项，如下：COBJS :=my2440.o flash.o //因在my2440下我们将smdk2410.c改名为my2440.c3）修改u-boot跟目录下的Makefile文件。
