补偿器安装记录

补偿器安装记录工程名称XX工程分部（子分部）工程名称室内采暖系统施工单位中国建筑第五工程局第三建筑安装公司设计压力（MPa）0.8补偿器安装部位主立管补偿器规格型号0.17NY1000*2J 补偿器材质不锈钢固定支架间距（m）30 管内介质温度（℃）95℃水安装时环境温度（℃）25计算预拉伸值或预收缩值（mm）20 实际预拉伸或预压缩值（mm）20补偿器安装记录及说明：补偿器的安装及预拉伸值或预收缩值示意图和说明均由厂家完成。

结论：补偿器的安装符合设计及《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010-2003）规定，合格。

施工单位监理（建设）单位施工单位复查结果：补偿器的安装及预拉伸值符合要求施工单位项目专业技术负责人：XXX X年X月X日监理（建设）单位核查结论：合格项目专业监理工程师（建监理（建设）项目部（章）设单位项目技术负责人）：XXX X年X月X日规范规定：一、《建筑给水排水及采暖工程施工质量验收规范》GB50242-200211.2.3补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。

管道固定支架的位置和构造必须符合设计要求。

检验方法：对照图纸，并查验预拉伸记录。

二、《通风与空调工程施工质量验收规范》GB50243-20029.2.5 补偿器的补偿量和安装位置必须符合设计及产品技术文件的要求，并应根据设计计算的补偿量进行预拉伸或预压缩。

设有补偿器（膨胀节）的管道应设置固定支架，其结构形式和固定位置应符合设计要求，并应在补偿器的预拉伸（或预压缩）前固定；导向支架的设置应符合所安装产品技术文件的要求。

检查数量：抽查20%，且不得少于1个。

检查方法：观察检查，旁站或查阅补偿器的预拉伸或预压缩记录。

工艺标准规定：《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010-2003）8.3.3.10（一）、方型补偿器设计无要求时，按下面要求拉伸。

1、方型补偿器预拉伸值按设计要求拉伸，无要求时为其伸长量的一半。

伸缩器安装预拉伸记录

伸缩器安装预拉伸记录一、引言伸缩器是一种常用的机械疲劳设备，用于连接管道、管线系统等，能够在温度变化或振动作用下承受各种力，具有良好的伸缩性能。

为保证伸缩器在使用过程中的稳定性和可靠性，进行安装前的预拉伸工作非常重要。

本文将详细记录伸缩器安装预拉伸的步骤和注意事项。

二、设备与材料准备1.伸缩器（包括法兰、弹簧等）2.扳手、螺丝刀等安装工具3.测量工具（如千分尺、直角尺等）4.润滑油5.螺栓、垫片等安装附件三、安装步骤1.准备工作a.检查伸缩器的型号、规格是否符合设计要求，并确认其数量是否与设计一致。

b.检查伸缩器的外观是否完好，无明显的损伤或变形。

c.清洁工作区域，防止灰尘、杂物等对伸缩器的安装和使用产生不利影响。

2.安装法兰a.使用螺栓将法兰与管道或管线连接，同时在紧固之前涂抹润滑油，以减小摩擦力。

b.检查法兰的连接是否牢固，无松动现象。

3.安装伸缩器a.将伸缩器的两端与法兰连接，确保连接紧密，并使用扳手逐个旋紧螺栓。

b.检查伸缩器的安装位置是否正确，法兰面是否垂直于管道轴线。

4.预拉伸工作a.确定伸缩器的额定拉伸量和压缩量，并标记在伸缩器上。

b.使用测量工具测量伸缩器的拉伸量或压缩量，并与预设数值进行比较。

c.如果拉伸量或压缩量不符合要求，使用扳手逆时针旋松螺栓，调整伸缩器的长度，直至达到预设数值为止。

5.固定螺栓a.当伸缩器的拉伸量或压缩量达到预设数值后，用力适量地旋紧全部螺栓。

b.检查螺栓是否旋紧到位，无松动现象。

四、注意事项1.在安装过程中，要注意保护伸缩器的表面免受划伤和损伤，避免对其使用过程产生影响。

2.安装前务必检查所有零件是否完整，无缺陷，并确保其紧固性和连接牢固性。

3.安装伸缩器时，要确保法兰面与管道轴线垂直，避免产生偏斜力。

4.在预拉伸过程中，应根据具体的伸缩器类型和规格，以及管道系统的使用要求，合理调整拉伸量或压缩量。

5.在固定螺栓时，应适量施加力，避免过分紧固导致应力集中和变形等问题。

补偿器安装记录

签
字
栏
建设（监理）单位
施工单位
专业技术负责人
专业质检员
专业工长
补偿器安装记录
工程名称
日期
设计压力(MPa)
补偿器规格型号
×10J
管内介质温度
7~60
补偿器安装部位
补偿器材质
轴向内压式不绣钢波纹补偿器
固定支架)
10
实际预拉直(mm)
10

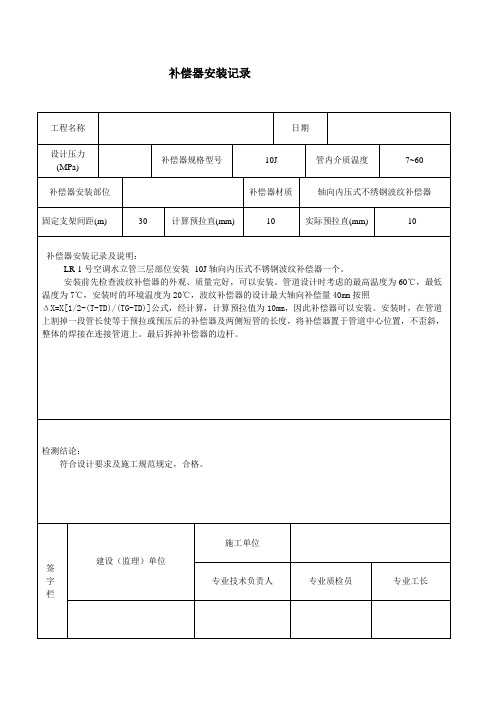

补偿器安装记录及说明：
LR-1号空调水立管三层部位安装×10J轴向内压式不锈钢波纹补偿器一个。
安装前先检查波纹补偿器的外观、质量完好，可以安装。管道设计时考虑的最高温度为60℃，最低温度为7℃，安装时的环境温度为20℃，波纹补偿器的设计最大轴向补偿量40mm按照
ΔX=X[1/2-(T-TD)/(TG-TD)]公式，经计算，计算预拉值为10mm，因此补偿器可以安装。安装时，在管道上割掉一段管长使等于预拉或预压后的补偿器及两侧短管的长度，将补偿器置于管道中心位置，不歪斜，整体的焊接在连接管道上。最后拆掉补偿器的边杆。
检测结论：
符合设计要求及施工规范规定，合格。

补偿器安装检验批质量验收记录表

补偿器安装工程报审/验表
工程名称：循环经济部矿渣磨机、钢渣磨机达标排放改造项目煤气管道施工编号：NJG19W2301
注：本表一式二份，项目监理机构、施工单位各一份。

GB50235 编号：
补偿器安装工程报审/验表
工程名称：循环经济部矿渣磨机、钢渣磨机达标排放改造项目煤气管道施工编号：NJG19W2301
注：本表一式二份，项目监理机构、施工单位各一份。

GB50235 编号：。

补偿器安装记录(EXCEL空表)

固定支架间距m管内介质温度设计预拉值mm实际预拉值mm设计压力mpa补偿器部位补偿器规格型号补偿器材质工程名称承包单位单位工程名称分包单位市政基础设施工程补偿器安装记录市政施4共页第页年月日项目技术负责人
市政基础设施工程

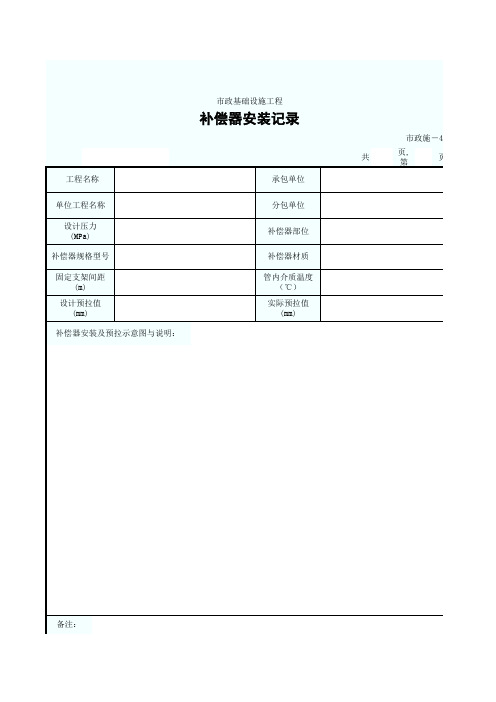

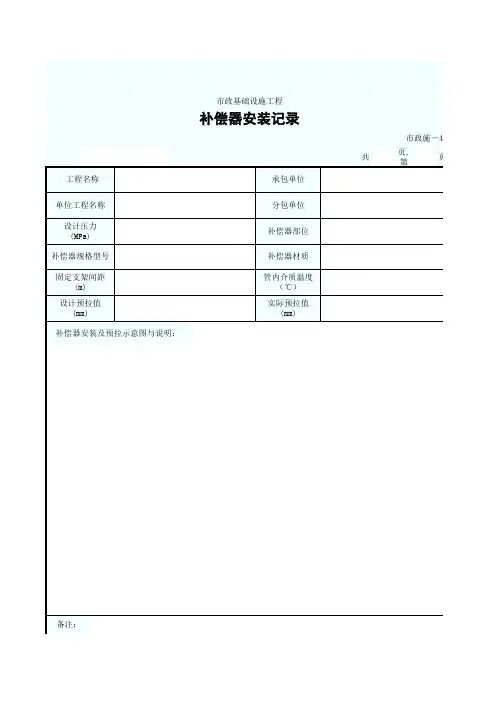

补偿器安装记录
市政施－42 共工程名称单位工程名称设计压力 (MPa) 补偿器规格型号固定支架间距 (m) 设计预拉值 (mm) 补偿器安装及预拉示意图与说明：承包单位分包单位补偿器部位补偿器材质管内介质温度（℃）实际预拉值 (mm)检员：
施工员：
年
月
日
市政施－42 页
月
日

空调水系统安装(金属管道)检验批质量验收记录

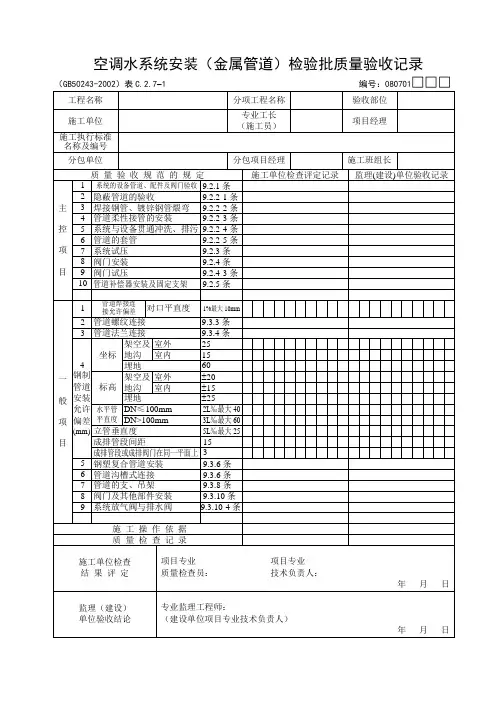

空调水系统安装（金属管道）检验批质量验收记录（GB50243-2002）表C.2.7-1 编号：080701□□□080701□□□说明主控项目9.2.1 空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。

检查数量：按总数抽查10%，且不得小于5件。

检查方法：观察检查外观质量并检查产品质量证明文件、材料进场验收记录。

9.2.2 管道安装应符合下列规定：(1) 隐蔽管道必须按本规范第3.0.11条的规定执行。

(2) 焊接钢管、镀锌钢管不得采用热煨弯；(3) 管道与设备的连接，应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。

柔性短管不得强行对口连接，与其连接的管道应设置独立支架；(4) 冷热水及冷却水系统冲洗、排污合格(目测：以排出口的水色和透明度与入水口对比相近，无可见杂物)，再循环试运行2h以上，且水质正常后才能与制冷机组、空调设备相贯通；(5) 固定在建筑结构上的管道支、吊架，不得影结构的安全。

管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20~50mm，并不得将套管作为管道支撑。

保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。

检查数量：系统全数检查。

每个系统管道、部件数量抽查10%，且不得少于5件。

检查方法：尺量、观察检查，旁站或查阅试验记录、隐蔽工程记录。

9.2.3 管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。

当设计无规定时，应符合下列规定：(1) 冷热水、冷却水系统的试验压力，当工作压力小于等于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。

(2) 对于大型或高层建筑垂直位差较大的冷(热)媒水，冷却水管道系统宜采用分区、分层试压和系统试压相结合的方法。

一般建筑可采用系统试压方法。

空调热换器(凝结)水系统安装(塑料管道)检验批质量验收记录

最小：
实际：
施工单位
检查结果
班组长：
分包单位项目质检员：
项目部质检员：
年月日
监理单位
验收结论
专业监理工程师：
年月日
填表说明：
1、检验批容量填写：同一检验批内的套数。
2、最小/实际检查数量栏中，最小数量填写按《通风与空调工程施工质量验收规范》GB50243-2016中规定的方案Ι、II检查数量。
最小：
实际：
地表水系统热交换器的回路数量、组对长度与所在水面下深度应符合设计要求
最小：
实际：
一般项目
1
塑料管道的焊、连接
采用法兰连接时，两法兰面应平行，误差不得大于2mm。密封垫为与法兰密封面相配套的平垫圈，不得突入管内或突出法兰之外。法兰连接螺栓应采用两次紧固，紧固后的螺母应与螺栓齐平或略低于螺栓
最小：
实际：
坐标
架空及地沟
室外
25
最小：
实际：
室内
15
最小：
实际：
埋地
60
最小：
实际：
标高
架空及地沟
室外
±20
最小：
实际：
室内
±15
最小：
实际：
埋地
±25
最小：
实际：
水平管道平直度
DN≤l00mm
2L‰
最大40
最小：
实际：
DN＞l00mm
3L‰
最大60
最小：
实际：
立管垂直度
5L‰
最大25
最小：
实际：
空调热换器（凝结）水系统安装（塑料管道）检验批质量验收记录
编号：
单位（子单位）工程名称

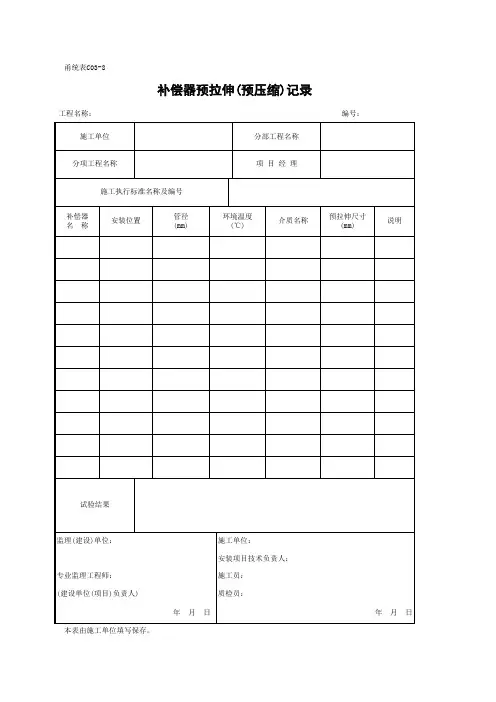

补偿器预拉伸安装记录
