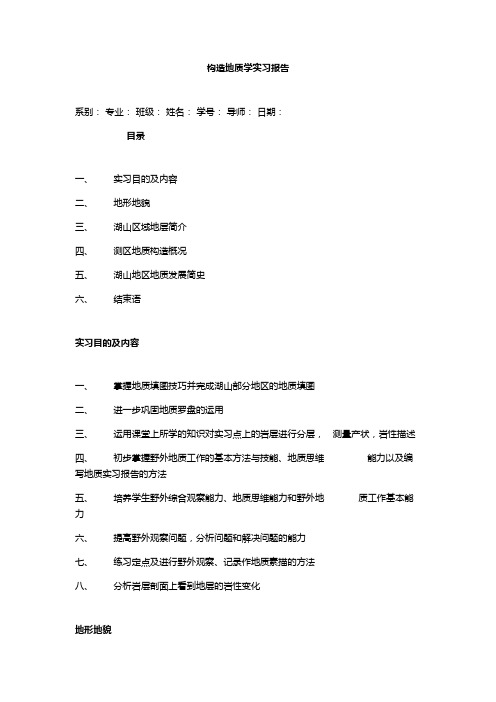

构造地质学实习报告系别：专业：班级：姓名：学号：导师：日期：目录一、实习目的及内容二、地形地貌三、湖山区域地层简介四、测区地质构造概况五、湖山地区地质发展简史六、结束语实习目的及内容一、掌握地质填图技巧并完成湖山部分地区的地质填图二、进一步巩固地质罗盘的运用三、运用课堂上所学的知识对实习点上的岩层进行分层，测量产状，岩性描述四、初步掌握野外地质工作的基本方法与技能、地质思维能力以及编写地质实习报告的方法五、培养学生野外综合观察能力、地质思维能力和野外地质工作基本能力六、提高野外观察问题，分析问题和解决问题的能力七、练习定点及进行野外观察、记录作地质素描的方法八、分析岩层剖面上看到地层的岩性变化地形地貌湖山地区位于南京城东28km, 整个湖山地区位于宁镇褶皱的南带，地区由三列山组成，走向为北-东-东。
北列山海拔120m～169m之间，包括轰隆山，排山，棒槌山。
中列山山势较高，海拔位于160m～250m之间，包括黄龙山、团山、纱帽山、土山、陡山（陡山位于宁镇褶皱带的南带）、狼山等。
主峰孔山高341.8米，南列山简称汤山，其主峰标高为292.3米。
三列山之间是两个谷地。
北侧湖山谷地是龙潭系地层径地表侵蚀形成，南侧谷地是志留纪高家边组页岩被剥蚀形成。
湖山次生谷地两侧的谷坡上，发育有二级阶地。
第一阶地海拔40-60m，即农田、煤矿所在地，二级阶地海波60-70m，主要为残积、坡积只碎石，夹有少量冲积成因的粉沙质黏土。
泉水有孔山寺泉和棒槌山泉出露，均为上升泉。
湖山地区地层简介地层岩性：自山顶往下，主要有这样几种岩层分布1、山顶主要为三叠系和石炭系岩层，其中分布较多的是石炭系的黄龙组灰岩C2h和船山组灰岩C2c，这两种岩石是制造水泥的很好原料，可以生产出高强度水泥，很具有利用价值，该地水泥厂也主要是以这两种岩石为原料。
灰岩在深海或者浅海环境中形成，其矿物成分以方解石为主，另外该处岩石含有一些硅质矿物，岩石呈浅灰色，致密状，一般称之为结晶灰岩。
实习五 读褶皱区地质图一、目的要求读褶皱发育地质图及描述褶皱。
编制褶皱发育区地质图的图切剖面。
二、说明(一)褶皱形态分析分析褶皱发育区地质图，首先要确定背斜和向斜，进而再分析褶皱形态、组合类型及形成时代。
分析时，除遵循一般的读图方法外，具体步骤可从以下几方面着手，但对于不同类型的褶皱其重点又有所不同。
1.区分背斜和向斜 首先根据地层的对称重复以及地层新老关系和产状区分背斜和向斜。
若核部为老地层，两翼依次为新地层，两翼依次为新地层者，为背斜：若核部为新地层，两翼依次为老地层者，为向斜。
2.确定两翼产状 分析两翼产状是认识褶皱形态的关键。
根据褶皱两翼产状及其变化，确定轴面和枢纽产状。
两翼产状可从地质图上直接读出。
在大例尺的地形地质图上，两翼产状也可根据地质界线与等高线的关系求出岩层产状。
3.判断轴面产状 根据两翼的倾向、倾角大致判断轴面产状。
若两翼倾向相反、倾角近相等，表示轴面直立。
如两翼倾角不等，轴面是倾斜的。
在斜歪和倒转褶皱中背斜的轴面均与缓翼倾向一致。
4.枢纽产状的确定 当地形近平坦褶皱两翼平行延伸，表示两翼岩层走向平行一致，则褶皱枢纽是水平的；如两翼岩层走向不平行，两翼同一岩层界线交会或呈弧形弯曲，说明该被皱枢纽是倾伏的；背斜两翼同一岩层地质界线交会的弯曲尖端指向枢纽倾伏方向，向斜两翼同一岩层地质界线交会的弯曲尖端指向扬起方向(图24)。
另外。
沿褶皱延伸方向核部地层出露的宽窄变化，也能反映出枢纽的产状。
核部变窄的方向是背斜枢纽倾伏方向，或为向斜枢纽扬起方向。
在地形起伏很大的大比例尺地质图上，褶皱岩层界线受“V”字型法则的影响，岩层界线弯曲不一定反映枢纽起伏。
枢纽水平的褶皱，会因地形起伏的影响，表现出两翼交会。
此时，从褶皱两翼产状、褶皱岩层界线分布形态与岩层产状和地形的关系等方向综合起来分析，才能正确认识枢纽产状。
5.转折端形态的认识 在地形较平坦的地质图上，褶皱倾伏处(扬起处)的轮廓大致反映褶皱转折端的形态。
等值线教案一、教学目标1.了解等值线的概念和基本特征；2.掌握等值线的绘制方法；3.能够应用等值线图解决实际问题。
二、教学内容1. 等值线的概念和基本特征等值线是指在地图上连接等值点的线，等值点是指地形高度相等的点。
等值线的特征有以下几点：1.等值线是封闭的曲线，形状可以是圆形、椭圆形、不规则形等；2.等值线之间的距离相等，表示高度差相等；3.等值线的密度表示地形的陡峭程度，密集的等值线表示地形陡峭，稀疏的等值线表示地形平缓。
2. 等值线的绘制方法等值线的绘制方法有以下几种：1.等高线法：根据地形高度数据，将相同高度的点连接起来，形成等高线。
等高线的绘制可以手工绘制，也可以使用计算机软件绘制。
2.等值线插值法：根据地形高度数据，通过插值算法计算出等高线的位置和形状。
等值线插值法可以使用计算机软件实现。
3. 应用等值线图解决实际问题等值线图可以用于解决以下问题：1.地形分析：通过等值线图可以分析地形的高低起伏，了解地形的陡峭程度和地形特征。
2.水文分析：通过等值线图可以分析水文特征，如河流、湖泊、水源等。
3.农业分析：通过等值线图可以分析土地的坡度和坡向，为农业生产提供参考。
三、教学方法本教案采用讲授、演示和练习相结合的教学方法。
具体步骤如下：1.讲授等值线的概念和基本特征；2.演示等值线的绘制方法；3.练习手工绘制等值线图；4.演示使用计算机软件绘制等值线图；5.练习使用计算机软件绘制等值线图；6.讲授等值线图的应用。
四、教学评估本教案的教学评估采用以下方法：1.学生练习手工绘制等值线图，评估其绘制的准确性和规范性；2.学生使用计算机软件绘制等值线图，评估其使用软件的熟练程度和绘制的准确性；3.学生完成等值线图的应用，评估其应用等值线图解决实际问题的能力。
五、教学资源1.讲义：等值线教学讲义；2.软件：ArcGIS、QGIS等地理信息系统软件；3.数据：地形高度数据、水文数据等。
六、教学反思等值线是地图制图中常用的一种方法，通过等值线图可以直观地了解地形和水文特征。
等值线第一等值线的类型、原理及判读一．等值线的类型：中学地理主要有：等高线、等温线、等压线、等降水量线、等盐度线、等酸雨pH值线、等太阳辐射线、等太阳高度线、等时线、等深线、等潜水线、等物质线、降水变率等值线、等水温压线、等震线、等地价线等等。
其中等高线、等温线、等压线最重要。
二．等值线的原理1.等值性或同距性原理：在等值线图中，相邻的两条等值线要么等值，要么同距。
2.低高低和高低高原理：低值凸向高值，凸处的值变低；高值凸向低值，凸处的值变高。
3.疏差小和密差大原理：等值线越稀疏，单位距离的差值越小；等值线越密集，单位距离的差值越大。
4.大大小小原理：局部小范围闭合，表示值有不在正常范围，特点是“大于大的”或“小于小的”。
三、等值线的判读1、“两读”、“两看”判读等值线等值线的判断具有一般的规律可循，我们可以概括为“两读”、“两看”。
第一，读等值线图的名称，以明确等值线图反映的地理事物和考查的知识主干。
图名信息可能存在于题目要求中，也可能以文字信息形式标注于图的下方，还有可能在图中用具体的图例进行标识。
第二，读数值，确定等值距。
通过相邻两条等值线的数值确定等值距，进而比较不同位置的点的数值大小；寻找图中有无闭合区域，根据“大于大的；小于小的”的原则，确定闭合区域的数值范围。
第三，看等值线的疏密，明确数值变化特征。
对于不同的图，等值线疏密表示的含义不同。
例如，等高线越密集，表示坡度越陡，河流的流速越快；等压线越密集的地方，风力越大。
第四，看等值线的延伸方向和弯曲状况。
这里要注意两个问题：一是走向问题。
例如，在等高线地形图中，等高线延伸的方向为地形走向，与等高线垂直的方向为坡度最陡方向，是水流方向。
二是凸出方向。
明确等值线的凸出方向是高值区还是低值区，实际数值高低总与凸出方向的值区相反。
2、三种常见等值线图的判读要领1．图中A、B、C、D四点，河川径流系数＜30%的是A.A点B.B点C.C点D.D点2．与贵阳相比，昆明附近河川径流系数偏低的主要原因是A.降水量偏多B.蒸发旺盛C.喀斯特地形D.地表平坦14.读“我国某地等温线分布图”，则曲线M和N点的气温是A.M＞6 ℃，N＜8 ℃B.M＜8 ℃，N＞6 ℃C.M＝6 ℃，N＞6 ℃D.M＝8 ℃，N＞8 ℃第二等值线的应用(一)、等高线地形图1.等高线图中高度、坡度和温度的计算⑴．等高线地形图上有关高度的计算在等高线地形图上，若某地形区（陡崖处）最低处等高线的注记高程为H低，最高处等高线的注记高程为H高，该图的等高距为d，有则该地形区（陡崖）：①该地形区最高处（陡崖顶部）海拔高度的计算H高≤H< H高＋d地形区最低处（陡崖底部）海拔高度的计算H低- d <H≤H低②该地形区（陡崖）的相对高度：H高－H低≤ΔH <H高－H低+2d或(x－1)×h≤H<(x＋1)×h(x为等高线条数)⑵．等高线地形图中坡度的比较坡度＝高差/水平距离＝高差/(图上距离/比例尺)＝高差/图上距离×比例尺。
实验七：应用SURFER绘制等值线图1．实习目的油气地质研究涉及到地表高程、油层构造、地层厚度、储层性质等参数平面分布特征的描绘，人们常等值线图等平面图件来表示。
地质数据一般为离散分布的，等值线图的绘制过程就是将离散的数据点变换为连续的图形，以建立起区域性连续的整体概念。
计算机绘图是利用计算机所具有的高速运算能力，应用插值和拟合等数据处理方法，把数字处理过程和作图过程融为一体，提高作图的速度与效率。
需要注意的是计算机平面制图尚不能主动考虑具体的地质情况，因此，应用Surfer软件生成的图形多数情况下要以矢量方式输出并进行编辑、修改。
本次实习要求掌握应用SURFER软件绘制等值线图和输出的方法。
