电机与拖动考试样题及答案

电机与拖动试卷一、（10分）判断（正确的划√，错误的划×）：1、三相异步电动机在正常运行时，如果转子突然卡住不动，则转差率S=0。

( )2、把三相异步电动机中的电流相序任意调换其中的两相，都能使电动机反转。

（ ）3、直流电机工作在电动状态，电磁转矩的方向总是和电机的旋转方向一致。

（ ）4、直流电动机铭牌上标注的额定功率是指电动机输出的机械功率。

（ ）5、直流发电机在电枢绕组元件中产生的交流电动势，只是由于加装了换向器和电刷装置才能输出直流电动势。

（ ）二、（15分）单项选择题：1、若并励直流发电机转速升高10%，则发电机的空载电压将升高为（ ）。

（1）10% （2）﹥10% （3）﹤10% （4）不变2、一台三相变压器，S N =20kVA ，U 1N /U 2N =1000/400V ，Y ，d 接法，当此变压器额定运行时，二次侧的额定电流值为（ ）。

（1）50A （2）28.87A （3）16.67A3、若将三相对称绕组的三个首端A 、B 、C 连接，三个末端X 、Y 、Z 也连接，然后对首末端之间施加正弦交流电压，此时所产生的基波磁势幅值为（ ）。

（1）11119.0I p k N F W = （2）11119.023I pk N F W ⨯= （3）零 4、异步电动机等效电路中虚拟电阻21r ss '-上消耗的功率为： （1）电磁功率 （2）总机械功率 （3）输入功率5、一台变压器原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，当额定电压不变时，铁心中的磁通将（ ）。

（1）增加 （2）不变 （3）减少 （4）为零三、（20分）某并励直流电动机，kW P N 17=，V U N 220=，m in /3000r n N =，A I N 9.88=，电枢回路总电阻Ω=0896.0a R ，励磁回路总电阻Ω=5.181f R ，略 去电枢反应影响，试求：（1）额定输出转矩N T 2；（2）额定时的电磁转矩em T ；（3）额定效率N η。

《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。

同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。

2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。

改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。

3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。

开环控制常用于对系统稳定性要求不高的情况。

PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。

二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。

答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。

答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。

答案：24、伺服电机分为______和______两种类型。

其中，______主要用于位置控制，而______主要用于速度控制。

答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是; ;_。

（主磁路存在剩磁：并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻）2、可用下列关系来判断直流电机的运行状态，当___________________ ■寸为电动机状态，当 _________ 时为发电机状态。

（E a〈U : E a〉U ）3、直流发电机的绕组常用的有_____________ 和_______ 种形式，若要产生大电流，绕组常采用_______ 组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_________________ _ 直流电动机电磁转矩的方向和电枢旋转方向__________ 。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是 __________________ , _________ （2p : 2）6、直流电机的电磁转矩是由___________ 和_________ 同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_____________ _ 当电刷在几何中线时，电动机产生 _______________ 质的电枢反应，其结果使____________ 和________ ,物理中性线朝 ___________ 向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（)(F)2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

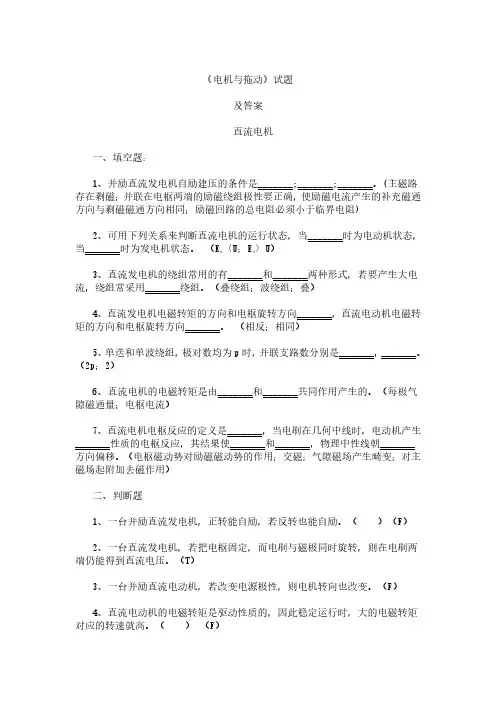

《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（Ea 〈U；Ea〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。

（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。

（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。

（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。

1.他励直流电动机的固有机械特性是指在U=UN、Φ=ΦN，电枢回路不串电阻的条件下，n和Tem 的关系。

2.直流电动机的起动方法有降压起动、电枢回路串电阻起动。

3.如果不串联制动电阻，反接制动瞬间的电枢电流大约是能耗制动瞬间电枢电流的2倍。

4.当电动机的转速超过理想空载转速时，出现回馈制动。

5.拖动恒转矩负载进行调速时，应采用降压或电枢回路串电阻调速方法，而拖动恒功率负载时应采用弱磁调速方法。

（二）判断题：1.直流电动机的人为特性都比固有特性软。

（×）2.直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都将突变。

（√）3.提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（√）4.他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（×）5.他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。

（√）（三）选择题：1.电力拖动系统运行方程工中的GD2反映了：（②）①旋转体的重量与旋转体直径平方的乘积，它没有任何物理意义；②系统机械惯性的大小，它是一个整体物理量；③系统储能的大小，但它不是一个整体物理量。

1.他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是:（③）①串电阻的人为特性；②降压的人为特性；③弱磁的人为特性。

3.直流电动机采用降低电源电压的方法起动，其目的是：（②）①为了使起动过程平稳；②为了减小起动电流；③为了减小起动转矩。

4当电动机的电枢回路铜耗比电磁功率或轴机械功率都大时，这时电动机处于（②）①能耗制动状态；②反接制动状态；③回馈制动状态。

5.他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么：（②）①I1<I2；②I1=I2；③I1>I2。

四）简答题：答：所谓电动机的充分利用是指电动机无论在额定转速下运行，还是调速过程中处在不同转速下运行，其电枢电流都等于额定值。

电机与拖动考试试题及答案一、选择题1. 电机是将电能转化为______能的装置。

A. 动力B. 势能C. 热能D. 光能2. 电机中传动轴上的旋转运动为______运动。

A. 直线B. 曲线C. 往复D. 微小3. 下列哪种电机适用于毛细管电泳、微型泵、超声波发射装置等小功率、小转矩的设备？A. 步进电机B. 直流电机C. 交流异步电机D. 无刷直流电机4. 外加于电机定子绕组两端，可通过继电器、空气断路器等加载于电机上，用以启动、停止电机及防止电机超载的装置是______。

A. 保护器B. 制动器C. 变速器D. 隔离器5. 允许在非连续运转时间内不受额定功率的限制，并且可以在短时间内超负荷运行的称为________工作制。

A. 连续B. 短时C. 阶段D. 高速二、填空题1. 根据电机的结构特点，主要可将电机分为______类。

2. 电动机亦称为______。

三、解答题1. 请简要描述电机的原理及主要构成部分。

答案示例：电机的原理是利用电磁感应规律，将电能转化为动力能的装置。

主要构成部分包括定子、转子、空气隙、定子绕组和转子导体等。

定子是电机中固定的部分，由堆积排列在铁心上的绕组组成。

给定子绕组通以电流，形成旋转磁场。

转子是电机中可旋转的部分，它靠着力矩产生旋转运动。

空气隙是定子与转子之间保持一定距离的空间，有助于旋转运动的实施。

定子绕组是定子上的线圈，它使得通过定子产生电流，并且使得电磁场的方向恒定，从而保证电机的正常运转。

转子导体是转子上导电的部分，通过通电与磁场的相互作用，产生力矩使得转子旋转。

2. 在制动电机中，常用的制动方式有哪些？答案示例：制动电机常用的制动方式包括机械制动、电磁制动和电阻制动。

机械制动是通过制动器在电机轴上阻碍转动，实现制动效果。

电磁制动是通过电磁铁在电机定子上产生磁场，从而阻碍转子旋转，实现制动。

电阻制动是通过串接电阻将电动机的绕组引出，通过电阻形成感性负载，从而产生电流制动电动机。

2020秋《电机与拖动》一、单选题1.三相异步电动机空载时气隙磁通大小取决于（A）A.电源电压B.气隙大小C.定、转子铁心材料D.定子绕组漏阻抗2.变压器副边绕组开路,原边电压因故升高时,变压器铁心中产生的铁损耗将（B）A.不变B.增大C.减小D.基本不变3.一台直流发电机,电刷位于几何中性线上,如果磁路不饱和,这时的电枢反应对磁场的影响是（C）A.去磁B.増磁C.不去磁也不増磁4.并励直流电动机的额定电流IN,额定电枢电流IaN和励磁电流IfN三者的关系为（A )A.IN=IAN+IfNB.IN=IAN=IfNC.IN=IAN-IfND.IfN?=IAN+IN5.与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（C）A.定子串接电阻的人为机械特性B.转子串接电阻的人为机械特性C.降低电压的人为机械特性6.一台Ｙ接法的三相异步电动机定子绕组有一相绕组断线时，它所产生的磁动势是(D )A.椭圆形旋转磁动势B.不变的磁动势C.圆形旋转磁动势D.脉动磁动势7.他励直流电动机电枢回路串入附加电阻时,如果负载转矩不变,则此电动机的（B）A.输出功率P2不变B.输入功率P1不变C.电磁功率Pem不变8.一台三角形连接的三相异步电动机在额定电压下起动时的起动电流为300A，现采用星-三角换接接开关降压起动，其起动电流Ist为（A）A.100AB.173AC.212AD.150A9.他励直流电动机带额定负载转矩进行的弱磁调速，其额定转速nN=1500r/min，最高转速nmax=2700r/min，则调速范围D为（B）A.1.2B.1.8C.1200D.12010.在电动机的额定工作区内，转子电流的频率一般（D）A.很高B.为零C.不定D.很低11.他励直流电动机带额定负载时，在电枢回路串接电阻后，电动机的转速将（C）A.升高B.不变C.降低12.一台单相变压器，其它条件不变，只沿铁芯截面开一条缝，主磁通将会（C）A.变大B.基本不变C.变小13.变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流（B）A.增加B.减少C.不变D.基本不变14.他励直流电动机若电压U、主磁通φ和负载转矩T不变时，在电枢电路中串联一个适当阻值的电阻Ra，则转速n、电枢电流Ia和反电动势Ea的变化应是(A )A.n下降，IA不变，EA降低B.n上升，IA变小，EA增大C.n不变，IA 变小，EA不变D.n上升，IA变大，EA增大15.电力拖动系统运动方程式中的GD2反映了（B）A.旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见B.系统机械惯性的大小，它是一个整体物理量C.系统储能的大小，但它不是一个整体物理量16.三相异步电）动机中，转子的转向取决于旋转磁场的转向，下列有关圆形旋转磁场正确的是（CA.只要在定子绕组中通入三相交流电即可产生圆形旋转磁场B.必须向在空间上相差120度的定子绕组中通入三相交流电就可产生圆形旋转磁场C.只有向在空间上相差120度电角度的对称三相定子绕组中通入时间上相差120度的对称三相交流电才能产生圆形旋转磁场D.以上都不对17.在额定情况下运行的异步电动机，若电源电压突然下降，而负载转矩不变，则异步电动机各量的变化是(B )A.旋转磁场转速下降B.转子转速下降C.定子电流下降D.主磁通增大18.三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为（A）A.Y—YYB.△—YYC.正串Y—反串Y19.变压器一次侧接在额定电压的电源上。

电机与拖动试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 静电效应C. 电流的磁效应D. 光电效应答案：A2. 以下哪种类型的电机不属于交流电机？A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案：C3. 电机的额定功率是指什么？A. 电机在任何情况下都能长期运行的最大功率B. 电机在特定频率和电压下能长期运行的最大功率C. 电机短时间内能运行的最大功率D. 电机在启动时消耗的功率答案：B4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案：A5. 电机的转子是什么？A. 固定部分B. 转动部分C. 导线部分D. 磁铁部分答案：B二、填空题1. 直流电机的工作原理是基于________效应。

答案：电流的磁2. 交流电机的转速与电源频率有关，当电机转速与电源频率同步时，这种电机称为________电机。

答案：同步3. 电机的负载转矩与转速成________关系。

答案：反比4. 电机的绝缘等级表示电机能够承受的最高温度，例如，绝缘等级B 的温度极限是________℃。

答案：1305. 电机的保护等级表示电机对外界固体物体和水的防护能力，例如，保护等级IP55表示电机对固体物体的防护等级是5，对水的防护等级是________。

答案：5三、判断题1. 电机的额定电流是指电机在额定负载下能够长期运行的最大电流。

（正确/错误）答案：正确2. 电机的效率随着负载的增加而增加。

（正确/错误）答案：错误3. 电机的转子和定子之间必须保持一定的气隙。

（正确/错误）答案：正确4. 电机的额定电压是指电机能够长期运行的最低电压。

（正确/错误）答案：错误5. 电机的保护等级IP67表示电机是完全防水的。

（正确/错误）答案：正确四、简答题1. 请简述直流电机和交流电机的主要区别。
