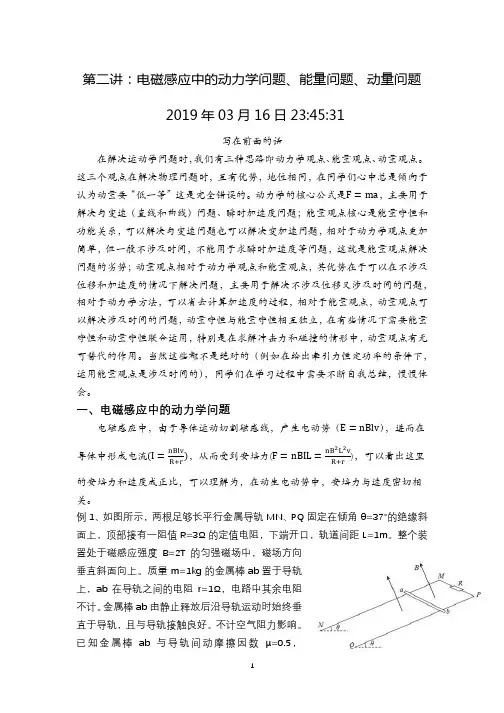

第二讲：电磁感应中的动力学问题、能量问题、动量问题2019年03月16日23:45:31写在前面的话在解决运动学问题时，我们有三种思路即动力学观点、能量观点、动量观点。

这三个观点在解决物理问题时，互有优势，地位相同，在同学们心中总是倾向于认为动量要“低一等”这是完全错误的。

动力学的核心公式是F=ma，主要用于解决匀变速（直线和曲线）问题、瞬时加速度问题；能量观点核心是能量守恒和功能关系，可以解决匀变速问题也可以解决变加速问题，相对于动力学观点更加简单，但一般不涉及时间，不能用于求瞬时加速度等问题，这就是能量观点解决问题的劣势；动量观点相对于动力学观点和能量观点，其优势在于可以在不涉及位移和加速度的情况下解决问题，主要用于解决不涉及位移又涉及时间的问题，相对于动力学方法，可以省去计算加速度的过程，相对于能量观点，动量观点可以解决涉及时间的问题，动量守恒与能量守恒相互独立，在有些情况下需要能量守恒和动量守恒联合运用，特别是在求解冲击力和碰撞的情形中，动量观点有无可替代的作用。

当然这些都不是绝对的（例如在给出牵引力恒定功率的条件下，运用能量观点是涉及时间的），同学们在学习过程中需要不断自我总结，慢慢体会。

一、电磁感应中的动力学问题电磁感应中，由于导体运动切割磁感线，产生电动势（E=nBlv），进而在导体中形成电流(I=nBlvR+r )，从而受到安培力(F=nBIL=nB2L2vR+r)，可以看出这里的安培力和速度成正比，可以理解为，在动生电动势中，安培力与速度密切相关。

例1、如图所示，两根足够长平行金属导轨MN、PQ固定在倾角θ=37°的绝缘斜面上，顶部接有一阻值R=3Ω的定值电阻，下端开口，轨道间距L=1m。

整个装置处于磁感应强度B=2T的匀强磁场中，磁场方向垂直斜面向上。

质量m=1kg的金属棒ab置于导轨上，ab在导轨之间的电阻r=1Ω，电路中其余电阻不计。

金属棒ab由静止释放后沿导轨运动时始终垂直于导轨，且与导轨接触良好。

专题9・4电磁感应中的动力学和能量问题一、电磁感应与力和运动1．安培力的大小EB2l2v由感应电动势E=Blv、感应电流/=万和安培力公式F=BIl得F=~R~.2．安培力的方向判断(1)对导体切割磁感线运动，先用右手定则确定感应电流的方向，再用左手定则确定安培力的方向．(2)根据安培力阻碍导体和磁场的相对运动判断．3．电磁感应中的力和运动电磁感应与力学问题的综合，涉及两大研究对象：电学对象与力学对象．联系两大研究对象的桥梁是磁场对感应电流的安培力，其大小与方向的变化，直接导致两大研究对象的状态改变．二、电磁感应与能量守恒1．能量转化导体切割磁感线或磁通量发生变化，在回路中产生感应电流，这个过程中机械能或其他形式的能转化为电能，具有感应电流的导体在磁场中受安培力作用或通过电阻发热，又可使电能转化为机械能或内能．因此，电磁感应过程中总是伴随着能量的转化．2．电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功的形式实现的，安培力做功的过程，是电能转化为其他形式能的过程，外力克服安培力做功，则是其他形式的能转化为电能的过程．高频考点一电磁感应与力和运动1．受力分析与运动分析对电磁感应现象中的力学问题，除了要作好受力情况和运动情况的动态分析外，还需要注意导体受到的安培力随运动速度变化的特点，速度变化，弹力及相应的摩擦力也随之而变，导致物体的运动状态发生变化．2．应用牛顿运动定律和运动学规律解答电磁感应问题的基本思路(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向．(2)求回路中的电流．(3)分析研究导体的受力情况(包含安培力，用左手定则确定其方向)．(4)根据牛顿第二定律和运动学规律或平衡条件列方程求解．例1、如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L,长为3么导轨平面与水平面的夹角为6,在导轨的中部刷有一段长为d的薄绝缘涂层.匀强磁场的磁感应强度大小为B,方向与导轨平面垂直•质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为人，其他部分的电阻均不计，重力加速度为g.求：(1)导体棒与涂层间的动摩擦因数“；(2)导体棒匀速运动的速度大小V；(3)整个运动过程中，电阻产生的焦耳热0.【变式探究】如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t2分别表示线框ab边和cd边刚进入磁场的时刻.线框下落过程形状不变，ab边始终保持与磁场水平边界线OO'平行，线框平面与磁场方向垂直.设OO'下方磁场区域足够大，不计空B.B= 12mR L叮Ft C.v=^0-°D.v=2F-0m【举一反三】(多选)如图甲所示，MN左侧有一垂直纸面向里的匀强磁场，现将一边长为L、质量为加、电阻为R的正方形金属线框置于该磁场中，使线框平面与磁场方向垂直，且bc 边与磁场边界MN重合.当t=0时，对线框施加一水平拉力F,使线框由静止开始向右做匀加速直线运动；当t=t0时，线框的ad边与磁场边界MN重合.图乙为拉力F随时间t变高频考点二电磁感应与能量守恒1.电磁感应中的几个功能关系(1)导体克服安培力做的功等于产生的电能W安=£电安电(2)若电路为纯电阻电路，则电磁感应中产生的电能又完全转化为电路的焦耳热Q=E电电(3)导体克服安培力做的功等于消耗的机械能W安=左机械能；(4)综合起来可以看出“电路的焦耳热”等于“电磁感应中产生的电能”等于“机械能的减小”，即Q=E*=E机械能这里还要特别明确“能量转化的层次性”，即E机械能f E电-Q,其中电机械能．机械能电第一次转化是通过克服安培力做功W、来实现，第二次转化是通过感应电流流经电阻转化为安焦耳热来实现．2．用能量方法解决电磁感应问题的一般步骤(1)用法拉第电磁感应定律和楞次定律确定电动势的大小和方向．(2)画出等效电路，求出回路中电阻消耗电功率的表达式．(3)分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的关系式．例2、半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m 且化的图线.由以上条件可知，磁场的磁感应强度B的大小及t0时刻线框的速率v为()质量分布均匀的直导体棒AB置于圆导轨上面.BA的延长线通过圆导轨中心O,装置的俯视图如图所示.整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下.在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出).直导体棒在水XXXxxxX XX XXX平外力作用下以角速度①绕o 逆时针匀速转动，在转动过程中始终与导轨保持良好接触.设导体棒与导轨之间的动摩擦因数为〃，导体棒和导轨的电阻均可忽略.重力加速度大小为g ，求：(1) 通过电阻R 的感应电流的方向和大小;(2) 外力的功率．1【变式探究】(多选)如图所示，固定在同一水平面上的两平行金属导轨AB 、CD ，两端接有阻值相同的两个定值电阻.质量为m 的导体棒垂直放在导轨上，轻弹簧左端固定，右端连接导体棒，整个装置处于竖直向下的匀强磁场中.当导体棒静止在00位置时，弹簧处于原 长状态.此时给导体棒一个水平向右的初速度v 0，它能向右运动的最远距离为d ，且能再次经过00位置.已知导体棒所受的摩擦力大小恒为/,导体棒向右运动过程中左侧电阻产生B .弹簧的弹性势能最大为2mv &—20—fdC •导体棒再次回到00'位置时的动能等于1mv 0—40—2fdD .导体棒再次回到00'位置时的动能大于2mv g —40—2fd 的热量为0,不计导轨和导体棒的电阻.贝％)【举一反三】如图甲所示，在虚线mn的上方存在垂直纸面向里的匀强磁场，mn的下方存在竖直向下的匀强磁场，mn上下两侧磁场的磁感应强度大小相等.将两根足够长的直导轨平行放置在磁场中，且贯穿虚线的上下两侧.取两根等长的金属棒a、b,两端分别套上金属环，然后将两金属棒套在长直导轨上，其中a棒置于虚线上侧，b棒置于虚线下侧.从t=0时刻开始在a棒上加一竖直向上的外力F，使a棒由静止开始向上做匀加速直线运动,外力随时间的变化规律如图乙所示，同时b棒在t=0时刻由静止释放.已知两导轨的间距为L=1.5m，a、b棒的质量分别为m y=1kg、m2=0.27kg，两金属棒的总电阻为R=1.8Q,忽略导轨的电阻，b棒与导轨的动摩擦因数为“=0.75，不计a棒与导轨之间的摩擦，取g甲乙(1)求虚线上下两侧的磁感应强度大小以及a棒匀加速运动的加速度大小；(2)如果在0〜2s的时间内外力F对a棒做功为40J,则该过程中整个电路产生的焦耳热为多少？(3)经过多长时间b棒的速度最大?高频考点三、微元法在电磁学中的应用微元法是将研究对象无限细分，从中抽取出微小单元进行研究，找出被研究对象变化规律，由于这些微元遵循的规律相同，再将这些微元进行必要的数学运算(累计求和)，从而顺利解决问题.用该方法可以将一些复杂的物理过程，用我们熟悉的规律加以解决，是物理学中常用的思想方法之一.例3、如图所示，两条平行导轨所在平面与水平地面的夹角为0,间距为L.导轨上端接有一平行板电容器，电容为C.导轨处于匀强磁场中，磁感应强度大小为B,方向垂直于导轨平面向下.在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触.已知金属棒与导轨之间的动摩擦因数为“，重力加速度大小为g.忽略所有电阻.让金属棒从导轨上端由静止开始下滑，求：(1)电容器极板上积累的电荷量与金属棒速度大小的关系(2)金属棒的速度大小随时间变化的关系．护鮎—真题练习泮一1.【2016・全国卷I】如图1-,两固定的绝缘斜面倾角均为0,上沿相连.两细金属棒刃(仅标出a端)和c〃(仅标出c端)长度均为L,质量分别为2m和m；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca,并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平.右斜面上存在匀强磁场，磁感应强度大小为B,方向垂直于斜面向上，已知两根导线刚好不在磁场中，回路电阻为人，两金属棒与斜面间的动摩擦因数均为“，重力加速度大小为g,已知金属棒ab匀速下滑.求：()(1)作用在金属棒ab上的安培力的大小(2)金属棒运动速度的大小.图1-2.【2016・全国卷II】如图1-所示，水平面(纸面)内间距为/的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上.t=0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动.t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动.杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为〃•重力加速度大小为g.求:(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值.图1-3.【2016•浙江卷】小明设计的电磁健身器的简化装置如图1-10所示，两根平行金属导轨相距l=0.50m，倾角0=53°，导轨上端串接一个R=0.05Q的电阻.在导轨间长d=0.56m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B=2.0T.质量m=4.0kg的金属棒CD 水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连.CD棒的初始位置与磁场区域的下边界相距5=0.24m.—位健身者用恒力F=80N拉动GH杆,CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直.当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g取10m/s2，sin53°=0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)•求:(1)CD棒进入磁场时速度v的大小；(2)CD棒进入磁场时所受的安培力F A的大小；(3)在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q.4.【2016•全国卷III】如图1-所示，两条相距l的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B1随时间t的变化关系为B=kt,式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界(虚线)与导轨垂直，磁场的磁感应强度大小为B0，方向也垂直于纸面向里.某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t0时刻恰好以速度v0越过劇，此后向右做匀速运动.金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计.求：(1)在t=0到t=t0时间间隔内，流过电阻的电荷量的绝对值；(2)在时刻t(t>t0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小.图1-5.(2013・天津理综・3)如图2所示，纸面内有一矩形导体闭合线框abed，ab边长大于be边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab边平行MN进入磁场,线框上产生的热量为Q],通过线框导体横截面的电荷量为q1；第二次be边平行MN进入磁场，线框上产生的热量为Q2,通过线框导体横截面的电荷量为q2,贝％)A.0>Q2,q pC.Q1=Q2,qfB.Q1>Q2，q1>q2D.Q1=Q2,q>qi图2。

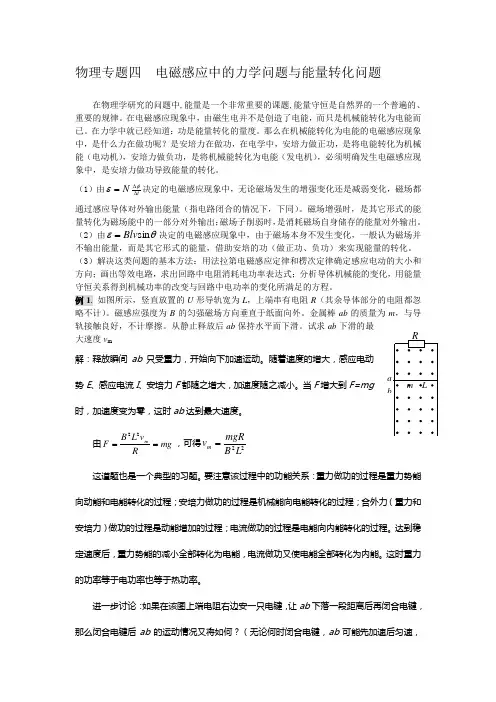

物理专题四 电磁感应中的力学问题与能量转化问题在物理学研究的问题中,能量是一个非常重要的课题,能量守恒是自然界的一个普遍的、重要的规律。

在电磁感应现象中，由磁生电并不是创造了电能，而只是机械能转化为电能而已。

在力学中就已经知道：功是能量转化的量度。

那么在机械能转化为电能的电磁感应现象中，是什么力在做功呢？是安培力在做功，在电学中，安培力做正功，是将电能转化为机械能（电动机），安培力做负功，是将机械能转化为电能（发电机），必须明确发生电磁感应现象中，是安培力做功导致能量的转化。

（1）由t N ∆∆=φε决定的电磁感应现象中，无论磁场发生的增强变化还是减弱变化，磁场都通过感应导体对外输出能量（指电路闭合的情况下，下同）。

磁场增强时，是其它形式的能量转化为磁场能中的一部分对外输出；磁场子削弱时，是消耗磁场自身储存的能量对外输出。

（2）由θεsin Blv =决定的电磁感应现象中，由于磁场本身不发生变化，一般认为磁场并不输出能量，而是其它形式的能量，借助安培的功（做正功、负功）来实现能量的转化。

（3）解决这类问题的基本方法：用法拉第电磁感应定律和楞次定律确定感应电动的大小和方向；画出等效电路，求出回路中电阻消耗电功率表达式；分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的变化所满足的方程。

例1. 如图所示，竖直放置的U 形导轨宽为L ，上端串有电阻R （其余导体部分的电阻都忽略不计）。

磁感应强度为B 的匀强磁场方向垂直于纸面向外。

金属棒ab 的质量为m ，与导轨接触良好，不计摩擦。

从静止释放后ab 保持水平而下滑。

试求ab 下滑的最大速度v m解：释放瞬间ab 只受重力，开始向下加速运动。

随着速度的增大，感应电动势E 、感应电流I 、安培力F 都随之增大，加速度随之减小。

当F 增大到F=mg 时，加速度变为零，这时ab 达到最大速度。

由mg R v L B F m ==22，可得22LB mgR v m = 这道题也是一个典型的习题。

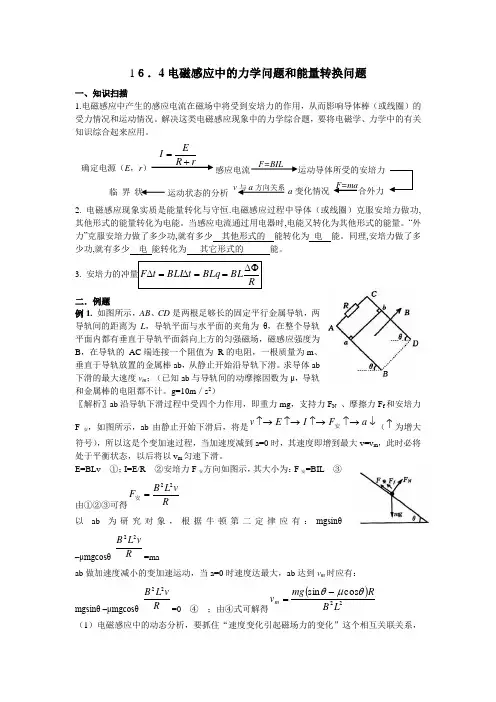

1６．4电磁感应中的力学问题和能量转换问题一、知识扫描1.电磁感应中产生的感应电流在磁场中将受到安培力的作用，从而影响导体棒（或线圈）的受力情况和运动情况。

解决这类电磁感应现象中的力学综合题，要将电磁学、力学中的有关知识综合起来应用。

2. 电磁感应现象实质是能量转化与守恒.电磁感应过程中导体（或线圈）克服安培力做功,其他形式的能量转化为电能。

当感应电流通过用电器时,电能又转化为其他形式的能量。

“外力”克服安培力做了多少功,就有多少 其他形式的 能转化为 电 能。

同理,安培力做了多少功,就有多少 电 能转化为 其它形式的 能。

3.二．例题例1. 如图所示，AB 、CD 是两根足够长的固定平行金属导轨，两导轨间的距离为L ，导轨平面与水平面的夹角为θ，在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感应强度为B ，在导轨的 AC 端连接一个阻值为 R 的电阻，一根质量为m 、垂直于导轨放置的金属棒ab ，从静止开始沿导轨下滑。

求导体ab下滑的最大速度v m ；（已知ab 与导轨间的动摩擦因数为μ，导轨和金属棒的电阻都不计。

g=10m ／s 2）〖解析〗ab 沿导轨下滑过程中受四个力作用，即重力mg ，支持力F N 、摩擦力F f 和安培力F 安，如图所示，ab 由静止开始下滑后，将是↓↑→↑→↑→↑→a F I E v 安（↑为增大符号），所以这是个变加速过程，当加速度减到a=0时，其速度即增到最大v=v m ，此时必将处于平衡状态，以后将以v m 匀速下滑。

E=BLv ①；I=E/R ②安培力F 安方向如图示，其大小为：F 安=BIL ③由①②③可得R v L B F 22=安 以ab 为研究对象，根据牛顿第二定律应有：mgsinθ–μmgcosθ-R vL B 22=maab 做加速度减小的变加速运动，当a=0时速度达最大，ab 达到v m 时应有：mgsinθ –μmgcosθ-R v L B 22=0 ④ ；由④式可解得()22cos sin L B R mg v m θμθ-=（1）电磁感应中的动态分析，要抓住“速度变化引起磁场力的变化”这个相互关联关系，F=BIL临界状v 与a 方向关系 运动状态的分析 a 变化情况 F=ma 合外力 运动导体所受的安培力 感应电流 确定电源（E ，r ）r R E I +=从分析物体的受力情况与运动情况入手是解题的关键，要学会从动态分析的过程中来选择是从动力学方面，还是从能量、动量方面来解决问题。

12专题：电磁感应中的动力学、能量、动量的问题一、电磁感应中的动力学问题1.如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T。

一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场Ⅰ恰好做匀速运动。

金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m。

求：(g取10 m/s2)(1)金属棒在磁场Ⅰ运动的速度大小；(2)金属棒滑过cd位置时的加速度大小；(3)金属棒在磁场Ⅱ中达到稳定状态时的速度大小。

二、电磁感应中的能量问题2.如图甲所示，两条足够长的平行金属导轨间距为0.5 m，固定在倾角为37°的斜面上。

导轨顶端连接一个阻值为1 Ω的电阻。

在MN下方存在方向垂直于斜面向上、大小为1 T的匀强磁场。

质量为0.5 kg的金属棒从AB处由静止开始沿导轨下滑，其运动过程中的v－t图象如图乙所示。

金属棒运动过程中与导轨保持垂直且接触良好，不计金属棒和导轨的电阻，取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8。

(1)求金属棒与导轨间的动摩擦因数；(2)求金属棒在磁场中能够达到的最大速率；(3)已知金属棒从进入磁场到速度达到5 m/s时通过电阻的电荷量为1.3 C，求此过程中电阻产生的焦耳热。

三、电磁感应中的动量问题1、动量定理在电磁感应中的应用导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时，安培力的冲量为：I安＝B I Lt＝BLq ，通过导体棒或金属框的电荷量为：q＝IΔt＝ER 总Δt＝nΔΦΔt·R总Δt＝nΔФR总，磁通量变化量：ΔΦ＝BΔS＝BLx.当题目中涉及速度v、电荷量q、运动时间t、运动位移x时常用动量定理求解．2、正确运用动量守恒定律处理电磁感应中的问题常见情景及解题思路双杆切割式(导轨光滑)杆MN做变减速运动．杆PQ做变加速运动，稳定时，两杆的加速度均为零，以相等的速度匀速运动．系统动量守恒，对其中某杆可用动量定理动力学观点：求加速度能量观点：求焦耳热动量观点：整体动量守恒求末速度，单杆动量定理求冲量、电荷量3.如图所示，光滑平行金属导轨的水平部分处于竖直向下的匀强磁场中，磁感应强度B＝3 T。

热点十一 电磁感应的力、电、能量综合问题一、电磁感应中的动力学问题1.受力情况、运动情况的分析(1)导体切割磁感线运动产生感应电动势,在电路中产生感应电流,感应电流在磁场中受安培力,安培力将阻碍导体运动.(2)安培力一般是变力,导体切割磁感线运动的加速度发生变化,当加速度为零时,达到稳定状态,最后做匀速直线运动.2.解题步骤(1)用电磁感应定律和楞次定律、右手定则确定感应电动势的大小和方向.(2)应用闭合电路欧姆定律求出电路中的感应电流的大小.(3)分析研究导体受力情况,特别要注意安培力方向的确定.(4)列动力学方程或平衡方程求解.3.两种状态处理(1)导体处于平衡态——静止或匀速直线运动状态.处理方法：根据平衡条件合外力等于零列式分析.(2)导体处于非平衡态——加速度不为零.处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析.4.电磁感应中的动力学临界问题(1)解决这类问题的关键是通过运动状态的分析、寻找过程中的临界状态,如由速度、加速度求最大值或最小值的条件.(2)基本思路：5.两种常见类型名师点睛：(1)当导体切割磁感线运动存在着临界条件时：①导体初速度等于临界速度时，导体匀速切割磁感线运动. ②初速度大于临界速度时，导体先减速，后匀速运动. ③初速度小于临界速度时，导体先加速，后匀速运动.“电—动—电”型 l 、质量m 、电阻电阻不计 释放后下滑,此(2)在研究导体棒的受力分析时，注意将立体图转化为侧面图，按重力、弹力、摩擦力、安培力的顺序.以免出现漏力例1.如图所示,有两根和水平方向成α角的光滑平行的金属轨道,上端接有可变电阻R ,下端足够长,空间有垂直于轨道平面的匀强磁场,磁感应强度为B ,一根质量为m 的金属杆(电阻忽略不计)从轨道上由静止滑下,经过足够长的时间后, 金属杆的速度会趋近于一个最大速度v m ,则( )A.如果B 增大,v m 将变大B.如果α增大,v m 将变大C.如果R 变小,v m 将变大D.如果m 变小,v m 将变大解析：mg sin α＝B 2L 2v m R ,则v m ＝mg sin α·R B 2L 2.由此式可知,B 增大,v m 减小;α增大,v m 增大;R 变大,v m 变大;m 变小,v m 变小.因此A 、C 、D 选项错,B 选项正确.例2、如图所示,光滑的平行金属导轨水平放置,电阻不计,导轨间距为l ,左侧接一阻值为R 的电阻.区域cdef 内存在垂直轨道平面向里的有界匀强磁场, 磁场宽度为L .一质量为m 、电阻为r 的金属棒MN 置于导轨上,与导轨垂直且接触良好,受到F ＝0.5v ＋0.4(N)(v 为金属棒运动速度)的水平外力作用,从磁场的左边界由静止开始运动,测得电阻两端电压随时间均匀增大.(已知l ＝1 m,m ＝1 kg,R ＝0.3 Ω,r ＝0.2 Ω,L ＝1 m)(1)分析并说明该金属棒在磁场中做何种运动;(2)求磁感应强度B 的大小;(3)若撤去外力后棒的速度v 随位移s 的变化规律满足v ＝v 0－B 2l 2m (R ＋r )s ,且棒在运动到ef 处时恰好静止,则外力F 作用的时间为多少？【思路点拨】 解决此题关键是思考以下问题：(1)电阻两端电压随时间均匀增大,说明感应电动势如何变化,说明导体棒运动的速度如何变化？(2)由牛顿第二定律,写出力与加速度的表达式,将外力F 代入表达式分析后有什么发现？(3)外力作用时,棒做匀加速直线运动,可得出位移与时间的关系,当撤去外力后,末速度为零,由速度v 随位移s 的变化规律,可得出后一段位移.两段位移又有什么关系呢？【解析】 (1)R 两端电压U ∝I ∝E ∝v ,U 随时间均匀增大,即v 随时间均匀增大,加速度为恒量.故金属棒做匀加速运动.(2)F －B 2l 2v R ＋r ＝ma ,以F ＝0.5v ＋0.4 代入得(0.5－B 2l 2R ＋r)v ＋0.4＝a 因加速度恒定,所以a 与v 无关,即(0.5－B 2l 2R ＋r)v ＝0,所以a ＝0.4 m/s 2,得B ＝0.5 T. (3)有外力作用时,棒做匀加速直线运动,s 1＝12at 2,当撤去外力后,末速度为零,则v 0＝B 2l 2m (R ＋r )s 2＝at ,s 1＋s 2＝L ,所以12at 2＋m (R ＋r )B 2l 2at ＝L 即0.2t 2＋0.8t －1＝0,解之得t ＝1 s. 【规律总结】 在解决电磁感应中的导体棒或线框运动的问题时,应根据题目条件理解题目情景,做好受力分析和运动分析,根据牛顿第二定律和运动学规律进行每个过程的分析求解,最终找到相关的规律.二、电磁感应中的能量问题1.电磁感应过程实质是不同形式的能量转化的过程,电磁感应过程中产生的感应电流在磁场中必定受到安培力作用.因此要维持安培力存在,必须有“外力”克服安培力做功.此过程中,其他形式的能转化为电能.“外力”克服安培力做多少功,就有多少其他形式的能转化为电能.当感应电流通过用电器时,电能又转化为其他形式的能.可以简化为下列形式： 其他形式的能(如：机械能)――→安培力做负功电能――→电流做功其他形式的能(如：内能)同理,安培力做功的过程,是电能转化为其他形式的能的过程,安培力做多少功就有多少电能转化为其他形式的能.2.电能求解思路主要有三种(1)利用克服安培力求解：电磁感应中产生的电能等于克服安培力所做的功;(2)利用能量守恒求解：机械能的减少量等于产生的电能;(3)利用电路特征来求解：通过电路中所产生的电能来计算.3.解电磁感应现象中的能量问题的一般步骤(1)电磁感应中,切割磁感线的导体或磁通量发生变化的回路产生感应电动势,该导体或回路就相当于电源.(2)分析清楚有哪些力做功,就可以知道有哪些形式的能发生了相互转化.(3)根据能量守恒定律列方程求解.名师点睛：在利用能量守恒定律解决电磁感应的问题时，要注意分析安培力做功的情况，因为安培力的功是电能和其他形式的能之间相互转化的“桥梁”.简单表示如下：例3、如图所示,固定在水平绝缘平面上足够长的金属导轨不计电阻,但表面粗糙,导轨左端连接一个电阻R,质量为m的金属棒(电阻也不计)放在导轨上,并与导轨垂直,整个装置放在匀强磁场中,磁场方向与导轨平面垂直. 用水平恒力F把ab棒从静止起向右拉动的过程中,下列说法正确的是()A.恒力F做的功等于电路产生的电能B.恒力F和摩擦力的合力做的功等于电路中产生的电能C.克服安培力做的功等于电路中产生的电能D.恒力F和摩擦力的合力做的功小于电路中产生的电能和棒获得的动能之和解析：选C.物体克服安培力做功,其他形式的能转化为电能,且功的数值等于电路中产生的电能,C正确;由动能定理知,恒力F、安培力和摩擦力三者的合力做的功等于物体动能的增加量,故A、B、D错误,也可从能量守恒角度进行判定,即恒力F做的功等于电路中产生的电能、因摩擦而产生的内能及棒动能的增加.例4、如图甲所示,足够长的光滑平行金属导轨MN、PQ所在平面与水平面成30°角,两导轨的间距l＝0.50 m,一端接有阻值R＝1.0 Ω的电阻.质量m＝0.10 kg的金属棒ab置于导轨上,与轨道垂直,电阻r＝0.25 Ω. 整个装置处于磁感应强度B＝1.0 T的匀强磁场中,磁场方向垂直于导轨平面向下.t＝0时刻,对金属棒施加一平行于导轨向上的外力F,使之由静止开始运动,运动过程中电路中的电流随时间t变化的关系如图乙所示.电路中其他部分电阻忽略不计,g取10 m/s2,求：(1)4.0 s末金属棒ab瞬时速度的大小;(2)3.0 s末力F的瞬时功率;(3)已知0～4.0 s时间内电阻R上产生的热量为0.64 J,试计算F对金属棒所做的功.【思路点拨】解决此题的关键是以下三点：(1)利用I－t图象的信息解决4.0 s时的速度.(2)由I－t图象判断金属棒的运动性质. (3)R上产生的热量只是总热量的一部分.☞解题样板规范步骤,该得的分一分不丢！(1)由题图乙可得：t＝4.0 s时,I＝0.8 A.根据I＝ER＋rE＝Bl v(2分) 解得v＝2.0 m/s.(2分)(2)由I＝Bl vR＋r和感应电流与时间的线性关系可知,金属棒做初速度为零的匀加速直线运动.由运动规律v＝at(2分) 解得4.0 s内金属棒的加速度大小a＝0.5 m/s2(2分)对金属棒进行受力分析,根据牛顿第二定律得：F－mg sin30°－F安＝ma(2分) 又F安＝BIl由图乙可得,t＝3.0 s时,I＝0.6 A, 解得F安＝0.3 N,外力F＝0.85 N(2分)由速度与电流的关系可知t＝3 s时,v＝1.5 m/s 根据P＝F v解得P＝1.275 W.(2分)(3)根据焦耳定律：Q＝I2Rt,Q′＝I2rt 解得在该过程中金属杆上产生的热量Q′＝0.16 J(2分)电路中产生的总热量为：Q 总＝0.80 J(2分) 故安培力做的功W 安＝－0.80 J对金属棒,根据动能定理：W F ＋W 安＋W G ＝12m v 2t －0(2分) W G ＝－mgs sin30° s ＝12at 2,解得W G ＝－2.0 J F 对金属棒所做的功为W F ＝3.0 J.(2分)【规律总结】 本题的突破口是感应电流与时间的图象关系,明确图象表示导体棒做匀加速直线运动,是解决本题的关键,然后再做好受力分析,利用牛顿第二定律分析导体棒的运动,再结合动能定理或能量守恒求得回路各部分的能量和功.限时训练（15分钟）1、如图甲所示，一对足够长的平行光滑轨道固定在水平面上，两轨道间距l ＝0.5m ，左侧接一阻值为R ＝1Ω的电阻．有一金属棒静止地放在轨道上，与两轨道垂直，金属棒及轨道的电阻忽略不计，整个装置处于垂直轨道平面竖直向下的匀强磁场中．t ＝0时，用一外力F 沿轨道方向拉金属棒，使金属棒以加速度a ＝0.2m/s 2做匀加速运动，外力F 与时间t 的关系如图乙所示．(1)求金属棒的质量m ；(2)求磁感应强度B ；(3)当力F 达到某一值时，保持F 不再变化，金属棒继续运动3s ，速度达到1.6m/s 且不再变化，测得在这3s 内金属棒的位移s ＝4.7m ，求这段时间内电阻R 消耗的电能．[解析] 由图乙知F ＝0.1＋0.05t(N)(1)F 合＝F －F 安＝(0.1＋0.05t)－B 2l 2v R＝ma 当t ＝0时，v ＝at ＝0，F 合＝0.1N 由牛顿第二定律得：m ＝F 合a ＝0.10.2＝0.5(kg) (2)金属棒做匀加速运动，则：F 合＝(0.1＋0.05t) －B 2l 2R ＝0.1＋(0.05－B 2l 2a R )t ＝常数 所以0.05－B 2l 2a R＝0，解得：B ＝1T. (3)F 变为恒力后，金属棒做加速度逐渐减小的变加速运动，经过3s 后，速度达到最大v m ＝1.6m/s ，此后金属棒做匀速运动．v m ＝1.6m/s 时，F 合＝0，F ＝F 安＝B 2l 2v m R ＝12×0.52×1.61＝0.4(N) 将F ＝0.4N 代入F ＝0.1＋0.05t ，求出金属棒做变加速运动的起始时间为：t ＝6s该时刻金属棒的速度为 v 1＝at ＝0.2×6＝1.2(m/s)这段时间内电阻R 消耗的电能E ＝WF －ΔE k ＝Fs －12m(v 2m －v 21)＝0.4×4.7－12×0.5×(1.62－1.22)＝1.6(J)． 2、如图所示，两根足够长的固定平行金属导轨位于倾角θ＝30°的斜面上，导轨上、下端各接有阻值R ＝20Ω的电阻，导轨电阻忽略不计，导轨宽度L ＝2m ，在整个导轨平面内都有垂直于导轨平面向上的匀强磁场，磁感应强度B ＝1T.质量m ＝0.1kg 、连入电路的电阻r ＝10Ω的金属棒ab 在较高处由静止释放，当金属棒ab 下滑高度h ＝3m 时，速度恰好达到最大值v ＝2m/s.金属棒ab 在下滑过程中始终与导轨垂直且接触良好．g 取10m/s 2，求：(1)金属棒ab 由静止至下滑高度为3m 的运动过程中机械能的减少量；(2)金属棒ab 由静止至下滑高度为3m 的运动过程中导轨上端电阻R 中产生的热量．[解析] (1)金属棒ab 机械能的减少量：ΔE ＝mgh －12mv 2＝2.8J. (2)速度最大时金属棒ab 产生的电动势：E ＝BLv产生的电流：I ＝E/(r ＋R/2)此时的安培力：F ＝BIL由题意可知，所受摩擦力：F f ＝mgsin30°－F由能量守恒得，损失的机械能等于金属棒ab 克服摩擦力做功和产生的电热之和， 电热：Q ＝ΔE －F f h/sin30°上端电阻R 中产生的热量：Q R ＝Q/4联立以上几式得：Q R ＝0.55J.。

电磁感应中的动力学和能量问题一、电磁感应中的动力学问题1．所用知识及规律(3)牛顿第二定律及功能关系2．导体的两种运动状态(1)导体的平衡状态——静止状态或匀速直线运动状态．(2)导体的非平衡状态——加速度不为零．3．两大研究对象及其关系电磁感应中导体棒既可看作电学对象(因为它相当于电源)，又可看作力学对象(因为感应电流产生安培力)，而感应电流I和导体棒的速度v则是联系这两大对象的纽带例1：如图所示，光滑斜面的倾角α＝30°，在斜面上放置一矩形线框abcd，ab 边的边长l1＝1 m，bc边的边长l2＝0.6 m，线框的质量m＝1 kg，电阻R＝0.1 Ω，线框通过细线与重物相连，重物质量M＝2 kg，斜面上ef(ef∥gh)的右方有垂直斜面向上的匀强磁场，磁感应强度B＝0.5 T，如果线框从静止开始运动，进入磁场的最初一段时间做匀速运动，ef和gh的距离s＝11.4 m，(取g＝10 m/s2)，求：(1)线框进入磁场前重物的加速度；(2)线框进入磁场时匀速运动的速度v；(3)ab边由静止开始到运动到gh处所用的时间t；(4)ab边运动到gh处的速度大小及在线框由静止开始运动到gh处的整个过程中产生的焦耳热．反思总结分析电磁感应中动力学问题的基本思路（顺序）：即学即练1：如图所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab可沿导轨自由滑动，导轨一端连接一个定值电阻R，金属棒和导轨电阻不计．现将金属棒沿导轨由静止向右拉，若保持拉力F恒定，经时间t1后速度为v，加速度为a1，最终以速度2v做匀速运动；若保持拉力的功率P恒定，棒由静止经时间t2后速度为v，加速度为a2，最终也以速度2v做匀速运动，则( )．A．t2＝t1 B．t1>t2C．a2＝2a1 D．a2＝5a1即学即练2：如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，M、P之间接电阻箱R，导轨所在空间存有匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B＝0.5 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得其在下滑过程中的最大速度为vm.改变电阻箱的阻值R，得到vm与R的关系如图乙所示．已知轨道间距为L ＝2 m，重力加速度g取10 m/s2，轨道充足长且电阻不计．(1)当R＝0时，求杆ab匀速下滑过程中产生的感应电动势E的大小及杆中电流的方向；(2)求杆ab的质量m和阻值r；(3)当R＝4 Ω时，求回路瞬时电功率每增加1 W的过程中合外力对杆做的功W.二、电磁感应中的能量问题1．电磁感应中的能量转化2．求解焦耳热Q 的三种方法例2、如图所示，充足长的光滑平行金属导轨MN 、PQ 竖直放置，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 间连接阻值为R ＝0.40 Ω的电阻，质量为m ＝0.01 kg 、电阻为r ＝0.30 Ω的金属棒ab 紧贴在导轨上．现使金属棒ab 由静止开始下滑，其下滑距离与时间的关系如下表所示，导轨电阻不计，重力加速度g 取10 m/s2.试求：(1)当t ＝0.7 s 时，重力对金属棒ab 做功的功率；(2)金属棒ab 在开始运动的0.7 s 内，电阻R 上产生的焦耳热；(3)从开始运动到t ＝0.4 s 的时间内，通过金属棒ab 的电荷量．即时训练3：如图，充足长的U 型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过ab 棒某一横截面的电量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中 ( )．A ．运动的平均速度大小为12v B ．下滑的位移大小为qR BLC ．产生的焦耳热为qBLvD ．受到的最大安培力大小为B 2L 2v Rsin θ即时训练4：某兴趣小组设计了一种发电装置，如图所示．在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为49π，磁场均沿半径方向．匝数为N 的矩形线圈abcd 的边长ab ＝cd ＝l 、bc ＝ad ＝2l .线圈以角速度ω绕中心轴匀速转动，bc 边和ad 边同时进入磁场．在磁场中，两条边所经过处的磁感应强时间t (s) 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 下滑距离s (m) 0 0.1 0.3 0.7 1.4 2.1 2.8 3.5度大小均为B，方向始终与两边的运动方向垂直．线圈的总电阻为r，外接电阻为R.求：(1)线圈切割磁感线时，感应电动势的大小Em；(2)线圈切割磁感线时，bc边所受安培力的大小F；(3)外接电阻上电流的有效值I.。

电磁感应中的动力学问题和能量问题辅导讲义形，介质中质点Q 此时位移为-0.1m ，图乙表示该波传播的介质中质点P 从t=0时起的振动图像，则下列说法正确的是______________（选对1个给2分，选对2个给4分，选对3个给5分，没选错一个扣3分，最低得分为0）A ．该波沿x 轴负方向传播B ．该波的传播速度为20m/sC ．再经过160s 质点Q 到达平衡位置 D ．质点P 在任意一个0.05s 时间内通过的路程一定为0.2mE ．0~0.1s 时间内质点Q 通过的路程一定为0.4m3、如图所示，一个横截面为直角三角形的三棱镜，∠A=30°，∠B=60°，AB 边长为L 。

一束与BC 面成θ=30°角的光从BC 面中点射入三棱镜，进入三棱镜后折射光线从AB 边平行。

求：（i ）通过计算说明在AC 面下方能否观察到折射光？（ii ）求从AB 边出射点到A 点距离 。

（1）（5分）ABE（2）（10分）解析：（ⅰ）光路图如图。

据题意可求出γ=30°由折射定律在BC 面上有：330sin 60sin 0==o n 由临界角的公式sin C ＝n1 解得：sin C ＝33，所以全反射的临界角C ＜60°，光线在AC 面上的入射角为60°＞C ， 故光线在AC 界面发生全反射，在AC 面下方不能观察到折射光线（ⅱ）由几何关系可知在AB 边上的入射角为30°，则射出棱镜时的折射角为60°。

[来源:]解法一：求磁感应强度的变化率，需要将感生电动势和动生电动势叠加.B2L2v0R＝mg sin θ.当ab边刚越过mg sin θ，加速度向上大小为错误．有磁场时，ab切割磁感一个刚性矩形铜制线圈从高处自由下落，进入一水平的匀强磁场区域，然后穿出磁，解得线框进入磁场前运动的加速度为，E＝Bl1v，联立解得线框进入2E，回路中的电流I＝2R，选项错误．由能量守恒定律可知：，I ＝E ，E ＝Bd v。

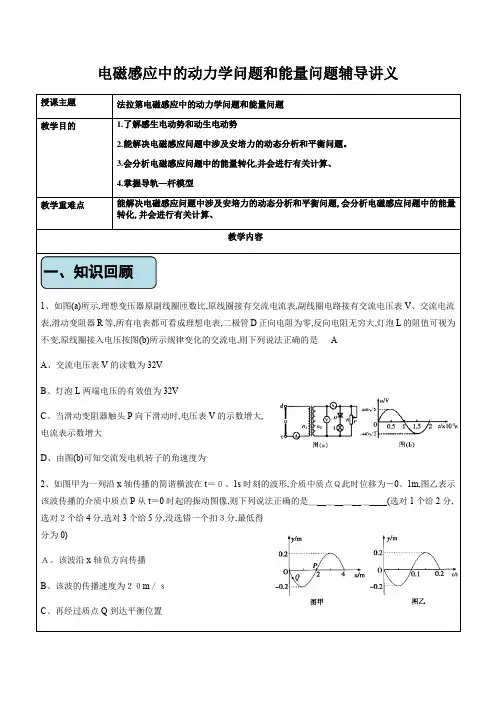

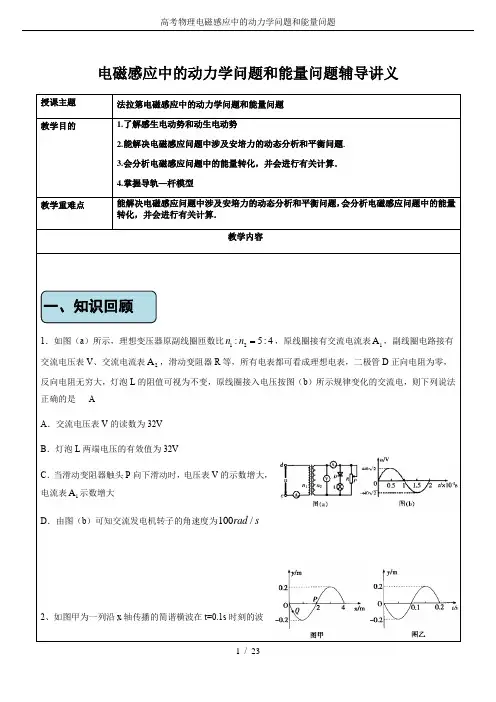

电磁感应中的动力学问题和能量问题辅导讲义授课主题法拉第电磁感应中的动力学问题和能量问题教学目的 1.了解感生电动势和动生电动势2.能解决电磁感应问题中涉及安培力的动态分析和平衡问题。

3.会分析电磁感应问题中的能量转化,并会进行有关计算、4.掌握导轨—杆模型教学重难点能解决电磁感应问题中涉及安培力的动态分析和平衡问题,会分析电磁感应问题中的能量转化,并会进行有关计算、教学内容一、知识回顾1、如图(a)所示,理想变压器原副线圈匝数比,原线圈接有交流电流表,副线圈电路接有交流电压表V、交流电流表,滑动变阻器R等,所有电表都可看成理想电表,二极管D正向电阻为零,反向电阻无穷大,灯泡L的阻值可视为不变,原线圈接入电压按图(b)所示规律变化的交流电,则下列说法正确的是AA、交流电压表V的读数为32VB、灯泡L两端电压的有效值为32VC、当滑动变阻器触头P向下滑动时,电压表V的示数增大,电流表示数增大D、由图(b)可知交流发电机转子的角速度为2、如图甲为一列沿x轴传播的简谐横波在t＝０、1s时刻的波形,介质中质点Ｑ此时位移为－0、1m,图乙表示该波传播的介质中质点P从t＝0时起的振动图像,则下列说法正确的是＿__＿__＿__＿____(选对1个给2分,选对２个给4分,选对3个给5分,没选错一个扣３分,最低得分为0)Ａ。

该波沿x轴负方向传播B、该波的传播速度为２０m／ｓC、再经过质点Q到达平衡位置Ｄ、质点P在任意一个0。

0５ｓ时间内通过的路程一定为０、2mE、０~0、１s时间内质点Ｑ通过的路程一定为0、4m3、如图所示,一个横截面为直角三角形的三棱镜,∠A=30°,∠B=6０°,AＢ边长为L。

一束与ＢC面成＝3０°角的光从BＣ面中点射入三棱镜,进入三棱镜后折射光线从AB边平行、求:(i)通过计算说明在ＡC面下方能否观察到折射光？(ii)求从AＢ边出射点到Ａ点距离。

(1)(5分)ＡBＥ(2)(１0分)解析:(ⅰ)光路图如图。

高二物理兴趣班专题二电磁感应中的动力学问题和能量问题一、电磁感应中的动力学问题1．电磁感应与动力学、运动学结合的动态分析，分析方法导体受力运动产生感应电动势→感应电流→通电导线受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……周而复始地循环，直至达到稳定状态．2．分析动力学问题的步骤(1)用电磁感应定律和 定律、 定则确定感应电动势的大小和方向． (2)应用 求出电路中感应电流的大小．(3)分析研究导体受力情况，特别要注意安培力 的确定． (4)列出 方程或 方程求解． 3．两种状态处理(1)导体处于平衡态——静止或匀速直线运动状态．处理方法：根据 条件——合外力等于零，列式分析． (2)导体处于非平衡态——加速度不为零．处理方法：根据 定律进行动态分析或结合功能关系分析． 【典型例题】1、如图所示，MN 和PQ 是两根互相平行竖直放置的光滑金属导轨，已知导轨足够长，且电阻不计．有一垂直导轨平面向里的匀强磁场，磁感应强度为B ，宽度为L ，ab 是一根不但与导轨垂直而且始终与导轨接触良好的金属杆．开始，将开关S 断开，让ab 由静止开始自由下落，过段时间后，再将S 闭合，若从S 闭合开始计时，则金属杆ab 的速度v 随时间t 变化的图象可能是 ( )2、如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1.用一沿导轨方向的恒力F 水平向右拉金属棒cd ，经过足够长时间以后( ) A ．金属棒ab 、cd 都做匀速运动B ．金属棒ab 上的电流方向是由b 向aC ．金属棒cd 所受安培力的大小等于2F /3D ．两金属棒间距离保持不变3、如图甲所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L ，M 、P 两点间接有阻值为R 的电阻．一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．(1)由b 向a 方向看到的装置如图乙所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图．(2)在加速下滑过程中，当ab 杆的速度大小为v 时，求此时ab 杆中的电流及其加速度的大小．(3)求在下滑过程中，ab 杆可以达到的速度最大值．4、如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .二、电磁感应中的能量问题1．电磁感应过程的实质是不同形式的能量转化的过程．电磁感应过程中产生的感应电流在磁场中必定受到 作用，因此要维持感应电流存在，必须有“外力”克服安培力做功．此过程中，其他形式的能转化为 ，“外力”克服安培力做多少功，就有多少其他形式的能转化为 ；当感应电流通过用电器时，电能又转化为其他形式的能．可以简化为下列形式：其他形式的能(如：机械能)――→安培力做负功电能――→电流做功其他形式的能(如：内能)同理，安培力做功的过程，是 转化为 的能的过程，安培力做多少功，就有多少电能转化为其他形式的能．2．能量问题的求解思路主要有三种(1)利用克服安培力做功求解：电磁感应中产生的 等于 所做的功； (2)利用能量守恒求解：机械能的减少量等于产生的； (3)利用电路特征求解：通过电路中所产生的电能来计算．【典型例题】1、如图所示，固定在水平绝缘平面上且足够长的金属导轨不计电阻，但表面粗糙，导轨左端连接一个电阻R ，质量为m 的金属棒(电阻也不计)放在导轨上并与导轨垂直，整个装置放在匀强磁场中，磁场方向与导轨平面垂直．用水平恒力F 把ab 棒从静止起向右拉动的过程中，下列说法正确的是( )A ．恒力F 做的功等于电路产生的电能B ．恒力F 和摩擦力的合力做的功等于电路中产生的电能C ．克服安培力做的功等于电路中产生的电能D ．恒力F 和摩擦力的合力做的功等于电路中产生的电能和获 得的动能之和2、光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(图中的虚线所示)，一个质量为m 的小金属块从抛物线y ＝b(b>a)处以速度v 沿抛物线下滑，假设抛物线足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgb B.12mv 2C ．mg(b －a)D ．mg(b －a)＋12mv 23、如图所示，先后两次将同一个矩形线圈由匀强磁场中拉出，两次拉动的速度相同．第一次线圈长边与磁场边界平行，将线圈全部拉出磁场区，拉力做功W 1、通过导线截面的电荷量为q 1，第二次线圈短边与磁场边界平行，将线圈全部拉出磁场区域，拉力做功为W 2、通过导线截面的电荷量为q 2，则( ) A ．W 1>W 2，q 1＝q 2 B ．W 1＝W 2，q 1>q 2 C ．W 1<W 2，q 1<q 2 D ．W 1>W 2，q 1>q 24．如图所示，电阻为R ，其他电阻均可忽略，ef 是一电阻可不计的水平放置的导体棒，质量为m ，棒的两端分别与ab 、cd 保持良好接触，又能沿框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当导体棒ef 从静止下滑经一段时间后闭合开关S ，则S 闭合后( )A ．导体棒ef 的加速度可能大于gB ．导体棒ef 的加速度一定小于gC ．导体棒ef 最终速度随S 闭合时刻的不同而不同D ．导体棒ef 的机械能与回路内产生的电能之和一定守恒 3、 如图所示，水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，在导轨上放着金属棒ab ，开始时ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和导轨粗糙 的两种情况相比较，这个过程 ( ) A ．安培力对ab 棒所做的功不相等 B ．电流所做的功相等 C ．产生的总内能相等 D ．通过ab 棒的电荷量相等4. 如图所示，在水平桌面上放置两条相距L 的平行且无限长的粗糙金属导轨ab 和cd ，阻值为R 的电阻与导轨的a 、c 端相连，其余电路电阻不计，金属滑杆MN 垂直于导轨并可 在导轨上滑动．整个装置放于匀强磁场中，磁场方向竖直向上，磁感应强度的大小为B .滑杆的中点系一不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一质量为m 的物块相连，绳处于拉直状态，现若从静止开始释放物块，用I 表示稳定后回路中的感应电流，g 表示重力加速度，设滑杆在运动中所受阻力恒为F f ，则在物体下落过程中 ( )A ．物体的最终速度(mg －F f )RB 2L 2B ．物体的最终速度I 2Rmg －F fC ．稳定后物体重力的功率I 2RD ．物体重力的最大功率可能为mg (mg －F f )RB 2L 25、两根足够长的金属导轨ab 、cd 竖直放置，导轨间距离为L ，电阻不计．在导轨上端并接两个额定功率均为P 、电阻均为R 的小灯泡．整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直．现将一质量为m 、电阻可以忽略的金属棒MN 从图示位置由静止开始释放．金属棒下落过程中保持水平，且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g .求： (1)磁感应强度的大小；(2)灯泡正常发光时导体棒的运动速率．6、如图所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ角固定，轨间距为d .空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B .P 、M 间所接电阻阻值为R .质量为m 的金属杆ab 水平放置在轨道上，其有效电阻为r .现从静止释放ab ，当它沿轨道下滑距离s 时，达到最大速度．若轨道足够长且电阻不计，重力加速度为g .求：(1)金属杆ab 运动的最大速度；(2)金属杆ab 运动的加速度为12g sin θ时，电阻R 上的电功率；(3)金属杆ab 从静止到具有最大速度的过程中，克服安培力所做的功．。

电磁感应中的动力学和能量问题三、电磁感应中的动力学问题：解决电磁感应中的动力学问题的一般思路是“先电后力”，即：先做“源”的分析——分离出电路中由电磁感应所产生的电源，求出电源参数E 和r ；再进行“路”的分析——分析电路结构，弄清串、并联关系，求出相应部分的电流大小，以便求解安培力；然后是“力”的分析——分析研究对象(常是金属杆、导体线圈等)的受力情况，尤其注意其所受的安培力；最后进行“运动”状态的分析——根据力和运动的关系，判断出正确的运动模型．1. 如图所示，质量为M 的导体棒ab ，垂直放在相距为l 的平行光滑金属导轨上，导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中．左侧是水平放置、间距为d 的平行金属板，R 和R x 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R x ＝R ，释放导体棒，当导体棒沿导轨匀速下滑时，求通过导体棒的电流I 及导体棒的速率v .(2)改变R x ，待导体棒沿导轨再次匀速下滑后，将质量为m 、带电荷量为＋q 的微粒水平射入金属板间，若它能匀速通过，求此时的R x .答案 (1)Mg sin θBl 2MgR sin θB 2l 2 (2)mBld Mq sin θ2． 如图所示，两根足够长的光滑平行金属导轨MN 、PQ 间距为l ＝0.5 m ，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab 、cd 分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m ＝0.02 kg ，电阻均为R ＝0.1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B ＝0.2 T ，棒ab 在平行于导轨向上的力F 作用下，沿导轨向上匀速运动，而棒cd 恰好能够保持静止，取g ＝10 m/s 2，问：(1)通过棒cd 的电流I 是多少，方向如何？(2)棒ab 受到的力F 多大？(3)棒cd 每产生Q ＝0.1 J 的热量，力F 做的功W 是多少？答案 (1)1 A 方向由d 至c (2)0.2 N (3)0.4 J3. 如图所示，两足够长平行金属导轨固定在水平面上，匀强磁场方向垂直导轨平面向下，金属棒ab 、cd 与导轨构成闭合回路且都可沿导轨无摩擦滑动，两金属棒ab 、cd 的质量之比为2∶1.用一沿导轨方向的恒力F 水平向右拉金属棒cd ，经过足够长时间以后( BC )A ．金属棒ab 、cd 都做匀速运动B ．金属棒ab 上的电流方向是由b 向aC ．金属棒cd 所受安培力的大小等于2F /3D ．两金属棒间距离保持不变4． 如图(a)所示为磁悬浮列车模型，质量M ＝1 kg 的绝缘板底座静止在动摩擦因数μ1＝0.1的粗糙水平地面上．位于磁场中的正方形金属框ABCD 为动力源，其质量m ＝1 kg ，边长为1 m ，电阻为116Ω，与绝缘板间的动摩擦因数μ2＝0.4.OO ′为AD 、BC 的中线．在金属框内有可随金属框同步移动的磁场，OO ′CD 区域内磁场如图(b)所示，CD 恰在磁场边缘以外；OO ′BA 区域内磁场如图(c)所示，AB 恰在磁场边缘以内(g ＝10 m/s 2)．若绝缘板足够长且认为绝缘板与地面间最大静摩擦力等于滑动摩擦力，则金属框从静止释放后 ( AD )A ．若金属框固定在绝缘板上，金属框的加速度为3 m/s 2B ．若金属框固定在绝缘板上，金属框的加速度为7 m/s 2C ．若金属框不固定，金属框的加速度为4 m/s 2，绝缘板仍静止D ．若金属框不固定，金属框的加速度为4 m/s 2，绝缘板的加速度为2 m/s 2四．电磁感应中的能量问题1． 过程分析：(1)电磁感应现象中产生感应电流的过程，实质上是能量的转化过程．(2)电磁感应过程中产生的感应电流在磁场中必定受到安培力的作用，因此，要维持感应电流的存在，必须有“外力”克服安培力做功，将其他形式的能转化为电能．“外力”克服安培力做了多少功，就有多少其他形式的能转化为电能．(3)当感应电流通过用电器时，电能又转化为其他形式的能．安培力做功的过程，或通过电阻发热的过程，是电能转化为其他形式能的过程．安培力做了多少功，就有多少电能转化为其他形式的能．2． 求解思路：(1)若回路中电流恒定，可以利用电路结构及W ＝UIt 或Q ＝I 2Rt 直接进行计算．(2)若电流变化，则：①利用安培力做的功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则机械能的减少量等于产生的电能．1. 如图所示，倾角为θ＝30°、足够长的光滑平行金属导轨MN 、PQ 相距L 1＝0.4 m ，B 1＝5 T 的匀强磁场垂直导轨平面向上．一质量m ＝1.6 kg 的金属棒ab 垂直于MN 、PQ放置在导轨上，且始终与导轨接触良好，其电阻r ＝1 Ω.金属导轨上端连接右侧电路，R 1＝1 Ω，R 2＝1.5 Ω.R 2两端通过细导线连接质量M ＝0.6 kg 的正方形金属框cdef ，正方形边长L 2＝0.2 m ，每条边电阻r 0为1 Ω，金属框处在一方向垂直纸面向里、B 2＝3 T 的匀强磁场中．现将金属棒由静止释放，不计其他电阻及滑轮摩擦，g 取10 m/s 2.(1)若将电键S 断开，求棒下滑过程中的最大速度．(2)若电键S 闭合，每根细导线能承受的最大拉力为3.6 N ，求细导线刚好被拉断时棒的速度．(3)若电键S 闭合后，从棒释放到细导线被拉断的过程中，棒上产生的电热为2 J ，求此过程中棒下滑的高度(结果保留一位有效数字)．答案 (1)7 m/s (2)3.75 m/s (3)1 m2. 如图所示电路，两根光滑金属导轨平行放置在倾角为θ的斜面上，导轨下端接有电阻R ，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可忽略不计的金属棒ab 质量为m ，受到沿斜面向上且与金属棒垂直的恒力F 的作用．金属棒沿导轨匀速下滑，则它在下滑高度h 的过程中，以下说法正确的是 ( AC)A ．作用在金属棒上各力的合力做功为零B ．重力做的功等于系统产生的电能C ．金属棒克服安培力做的功等于电阻R 上产生的焦耳热D ．金属棒克服恒力F 做的功等于电阻R 上产生的焦耳热3． 如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g .下列选项正确的是 ( AC )A ．P ＝2mgv sin θB ．P ＝3mgv sin θC ．当导体棒速度达到v 2时加速度大小为g 2sin θ D ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功4. 如图所示，竖直放置的两根足够长平行金属导轨相距L ，导轨间接有一定值电阻R ，质量为m ，电阻为r 的金属棒与两导轨始终保持垂直并良好接触，且无摩擦，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，现将金属棒由静止释放，金属棒下落高度为h 时开始做匀速运动，在此过程中( BD )A ．导体棒的最大速度为2ghB ．通过电阻R 的电荷量为BLh R ＋rC ．导体棒克服安培力做的功等于电阻R 上产生的热量D ．重力和安培力对导体棒做功的代数和等于导体棒动能的增加量。

电磁感应中的动力学问题和能量问题一、感应电流在磁场中所受的安培力1.安培力的大小:F=BIL= ⑴.由F=知,v 转变时,F 转变,物体所受合外力转变,物体的加速度转变,因此可用牛顿运动定律进行动态分析.⑵.在求某时刻速度时,可先依照受力情形确信该时刻的安培力,然后用上述公式进行求解.2.安培力的方向判定(1)右手定那么和左手定那么相结合,先用右手定那么确信感应电流方向,再用 左手定那么判定感应电流所受安培力的方向.(2)用楞次定律判定,感应电流所受安培力的方向必然和导体切割磁感线运动的方向垂直。

热点一 对导体的受力分析及运动分析从运动和力的关系着手,运用牛顿第二定律.大体方式是:受力分析→运动分析(确信运动进程和最终的稳固状态)→由牛顿第二定律列方程求解.运动的动态结构:如此周而复始的循环,循环终止时加速度等于零,导体达到平稳状态.在分析进程中要抓住a=0时速度v 达到最大这一关键.专门提示1.对电学对象要画好必要的等效电路图.2.对力学对象要画好必要的受力分析图和进程示用意二、电磁感应的能量转化1.电磁感应现象的实质是其他形式的能和电能之间的转化.2.感应电流在磁场中受安培力,外力克服安培力做功,将其他形式的能转化为电能,电流做功再将电能转化为内能.3.电流做功产生的热量用焦耳定律计算,公式为Q=I 2Rt热点二 电路中的能量转化分析从能量的观点着手,运用动能定理或能量守恒定律.大体方式是:受力分析→弄清哪些力做功,做正功仍是负功→明确有哪些形式的能参与转化,哪些增哪些减→由动能定理或能量守恒定律列方程求解.专门提示在利用能的转化和守恒定律解决电磁感应的问题时,要注意分析安培力做功的情形,因为安培力做的功是电能和其他形式的能之间彼此转化的“桥梁”.简单表示如下: 安培力做正功 电能 其他形式能.R L B R E BL v 22=⋅R LB 22安培力做副功其它形式能电能如何求解电磁感应中的力学问题，一直是高中物理教学的一个难点，也是近几年来高考的热点。
